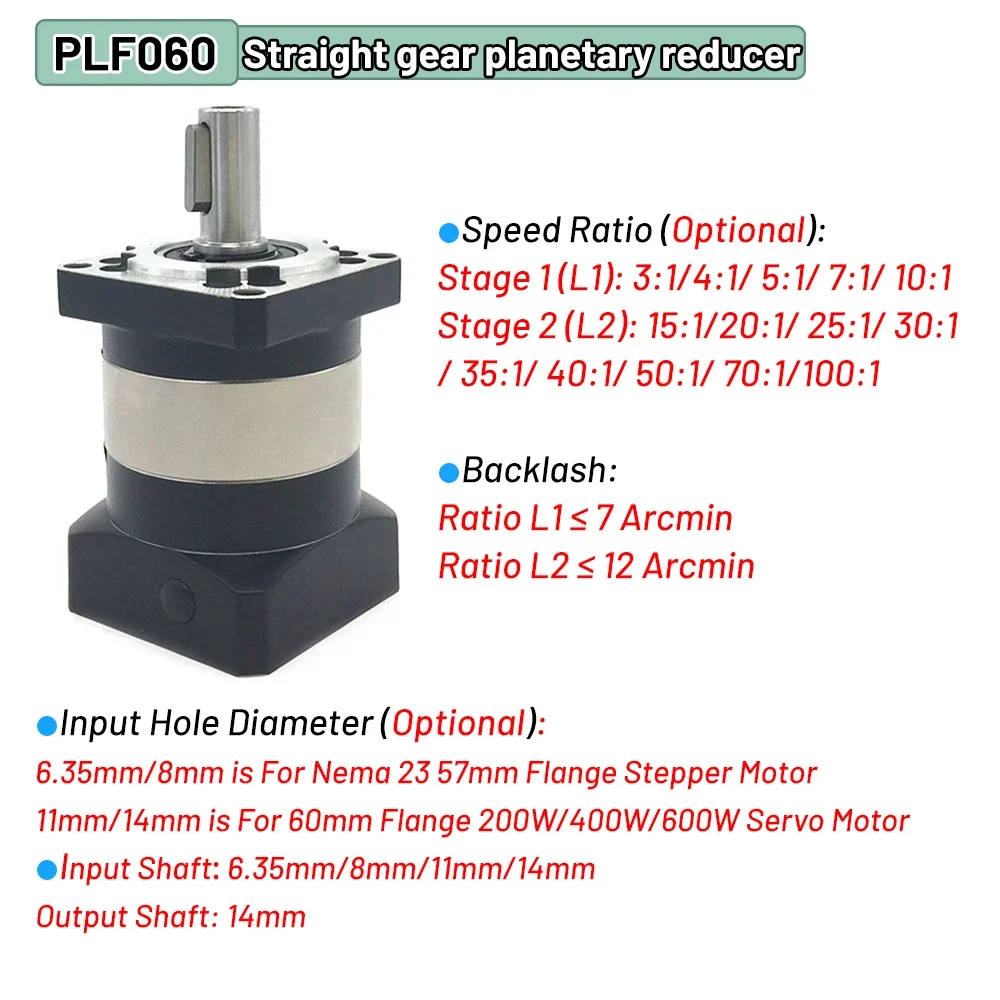

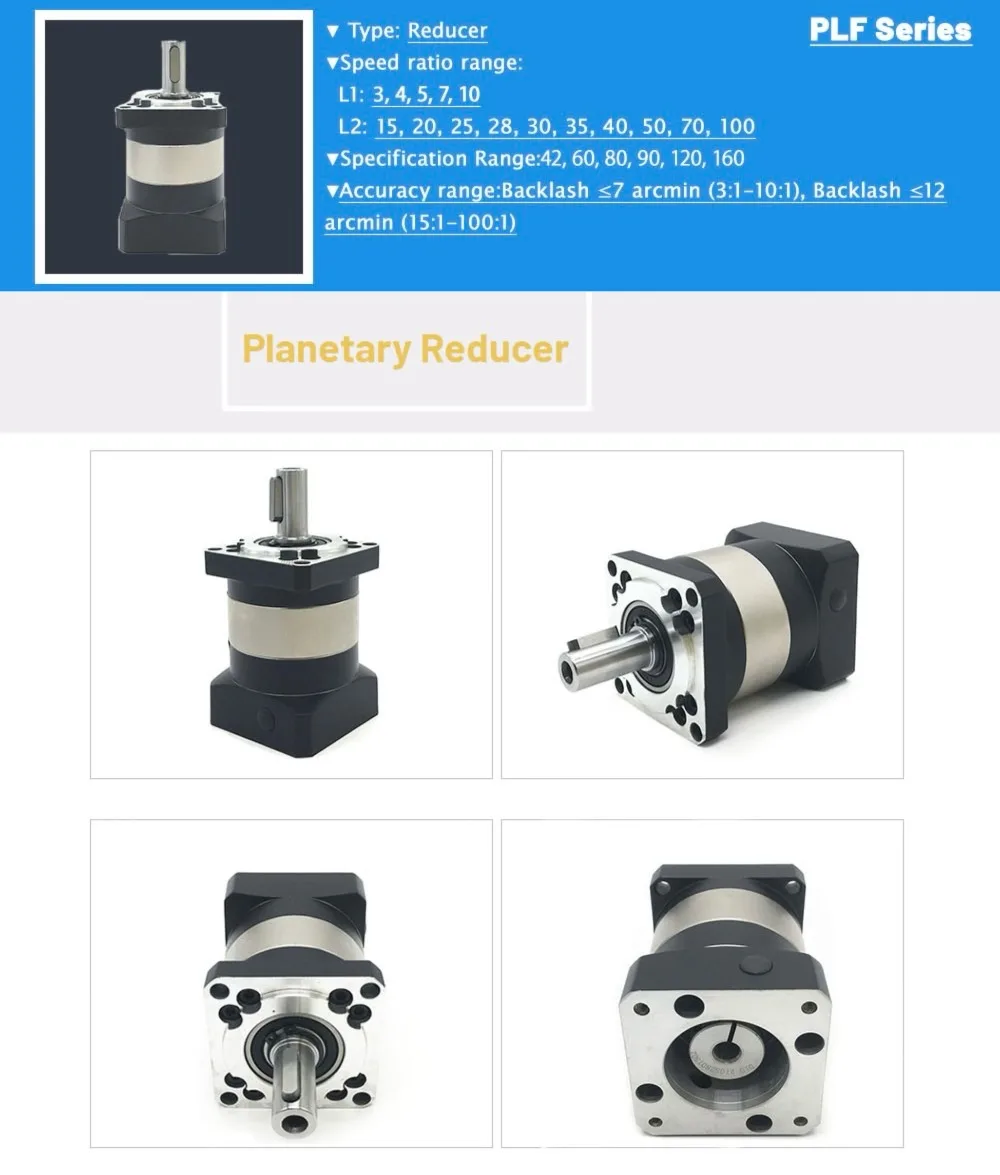

Name: Yunduan redutor planetário de precisão, caixa de engrenagens step-down, 57/60/86/80/90mm, flange, servo motor de passo
SKU: 1005008197303271
Availability: InStock

Químico Hign-em causa: Nenhum
Velocidade de entrada: 8000rpm
Torque de saída: 1.5 Times Rated Output Torque
Número do modelo: PLF
Arranjo de Orientação: Planetário
Nome da marca: YUN DUAN
Origem: CN (Origem)
Certificado: CE
3:1-10:1 Backlash: ≤7 arcmin
15:1-100:1 Backlash: ≤12 arcmin
speed ratio: 3:1-100:1
IP Degree: IP65
Flange size: 40mm-160mm
Product Type 1: 750W Servo Motor Gearbox
Product Type 2: Nema34 Motor Planetary Reducer
Product Type 3: Nema34 Motor Planetary Gearbox
Product Type 4: Nema34 Step-down Gearbox
Product Type 5: Straight Gear Planetary Reducer
Product Type 6: Nema34 Motor Gearbox
Product Type 7: Nema34 Motor Reducer
Product Type 8: 86mm motor Reducer
Product Type 9: 86mm motor Gearbox
Product Type 10: Speed Reducer
Product Type 11: reduction gearbox
Product Type 12: Nema 23 gearbox
Product Type 13: Nema 17 gearbox
Product Type 14: Nema 23 motor Reducer
Product Type 15: 1000W servo Reducer
Product Type 16: 200W servo Reducer
Product Type 17: 400W servo Reducer
Product Type 18: 600W servo Reducer

1 * redutor planetário

1 * Chave
4 * Instale parafusos

Parâmetro Técnico				PLF042	PLF060	PLF080	PLF090	PLF120	PLF160
Torque radial máximo			N	185	240	400	450	1240	2250
Torque máximo do eixo			N	150	220	420	430	1000	1500
Rigidez Torsional			Nm/arcmin	0.7	1.8	4.7	4.85	11	35
Velocidade máxima de entrada			rpm	8000	8000	6000	6000	6000	4000
Velocidade de entrada nominal			rpm	4500	4000	3500	3500	3500	3000
Ruído			dB	≤55	≤58	≤60	≤60	≤65	≤70
Contrapressão (arcmin)		Estágio 1		≤7
Contrapressão (arcmin)		Estágio 2		≤12
Máx.Torque de saída			Nm	Par de saída avaliado de 1,5 vezes
Torque de frenagem instantâneo			Nm	2 vezes o torque de saída avaliado
Tempo de vida			h	20000
Grau IP				IP65
Temperatura operacional				-10℃~+90℃
Eficiência de carga total				L1≥96%, L2≥94%
	Palco	Proporção		PLF042	PLF060	PLF080	PLF090	PLF120	PLF160
Torque de saída nominal (N.m)	Estágio 1 (L1)	3:1		16	27	50	96	161	364
		4:1		16	40	90	122	210	423
		5:1		15	40	90	122	210	423
		7:1		12	34	48	95	170	358
		10:1		10	16	22	56	86	210
	Estágio 2 (L2)	15:1		16	27	50	96	161	364
		20:1		16	40	90	122	210	423
		25:1		15	40	90	122	210	423
		30:1		16	27	50	96	161	364
		35:1		12	40	90	122	210	423
		40:1		16	40	90	122	210	423
		50:1		15	40	90	122	210	423
		70:1		12	34	48	95	170	358
		100:1		10	16	22	56	86	210
Momento de inércia (Kg.cm2)	Estágio 1 (L1)	3:1		0.10	0.46	0.77	1.73	12.78	36.72
		4:1		0.10	0.46	0.77	1.73	12.78	36.72
		5:1		0.10	0.46	0.77	1.73	12.78	36.72
		7:1		0.06	0.41	0.65	1.42	11.38	34.02
		10:1		0.06	0.41	0.65	1.42	11.38	34.02
	Estágio 2 (L2)	15:1		0.08	0.44	0.72	1.49	12.18	34.24
		20:1		0.08	0.44	0.72	1.49	12.18	34.24
		25:1		0.08	0.44	0.72	1.49	12.18	34.24
		30:1		0.08	0.44	0.72	1.49	12.18	34.24
		35:1		0.08	0.44	0.72	1.49	12.18	34.24
		40:1		0.08	0.44	0.72	1.49	12.18	34.24
		50:1		0.05	0.34	0.58	1.25	11.18	34.02
		70:1		0.05	0.34	0.58	1.25	11.48	34.02
		100:1		0.05	0.34	0.58	1.25	11.48	34.02
