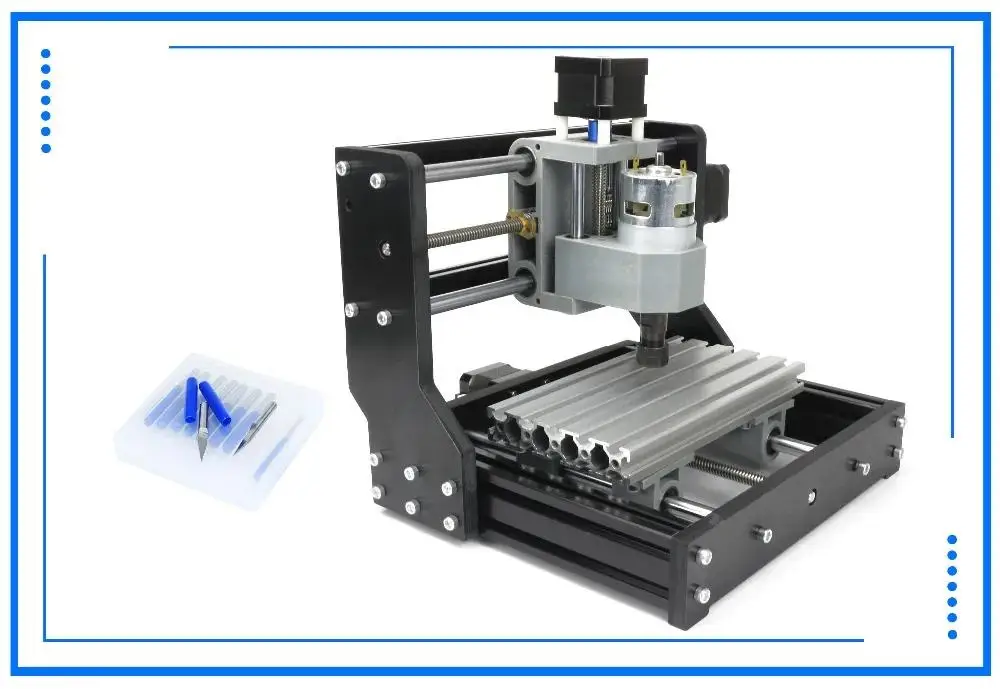

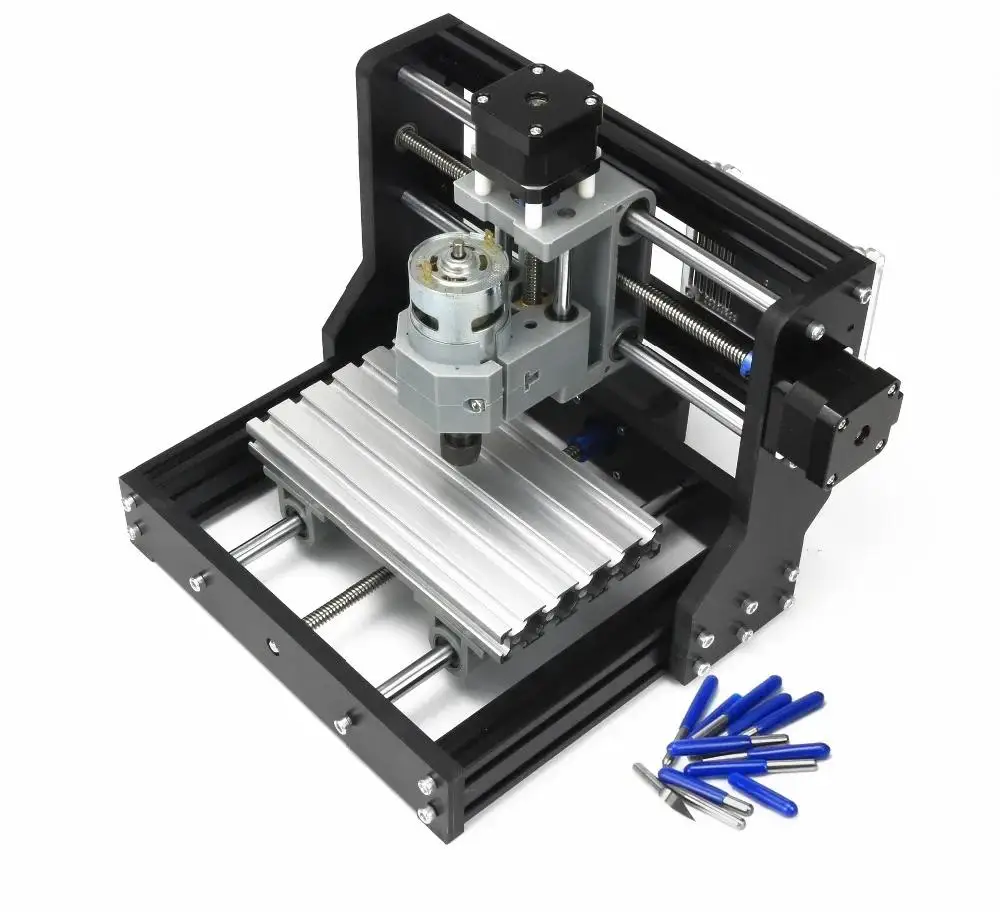

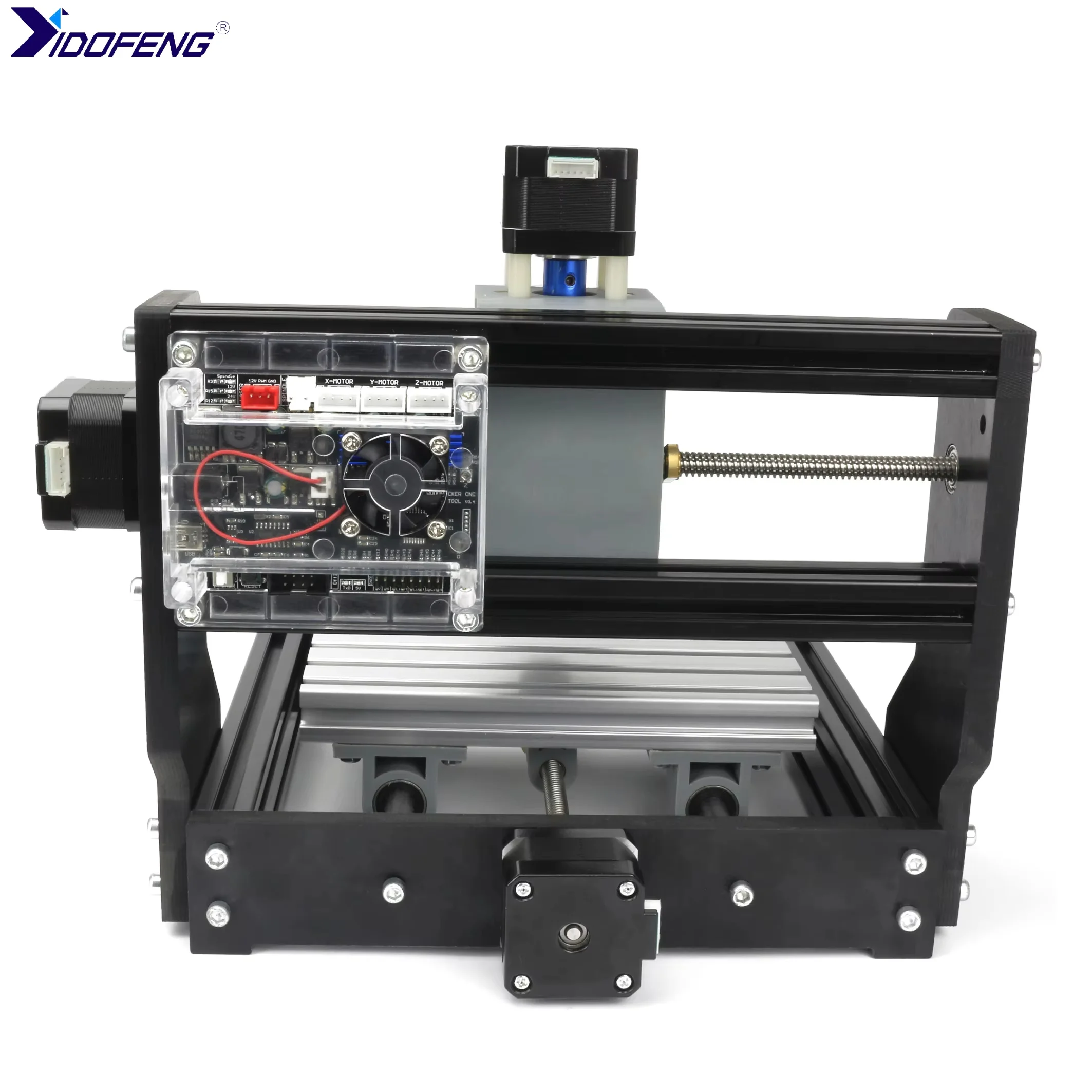

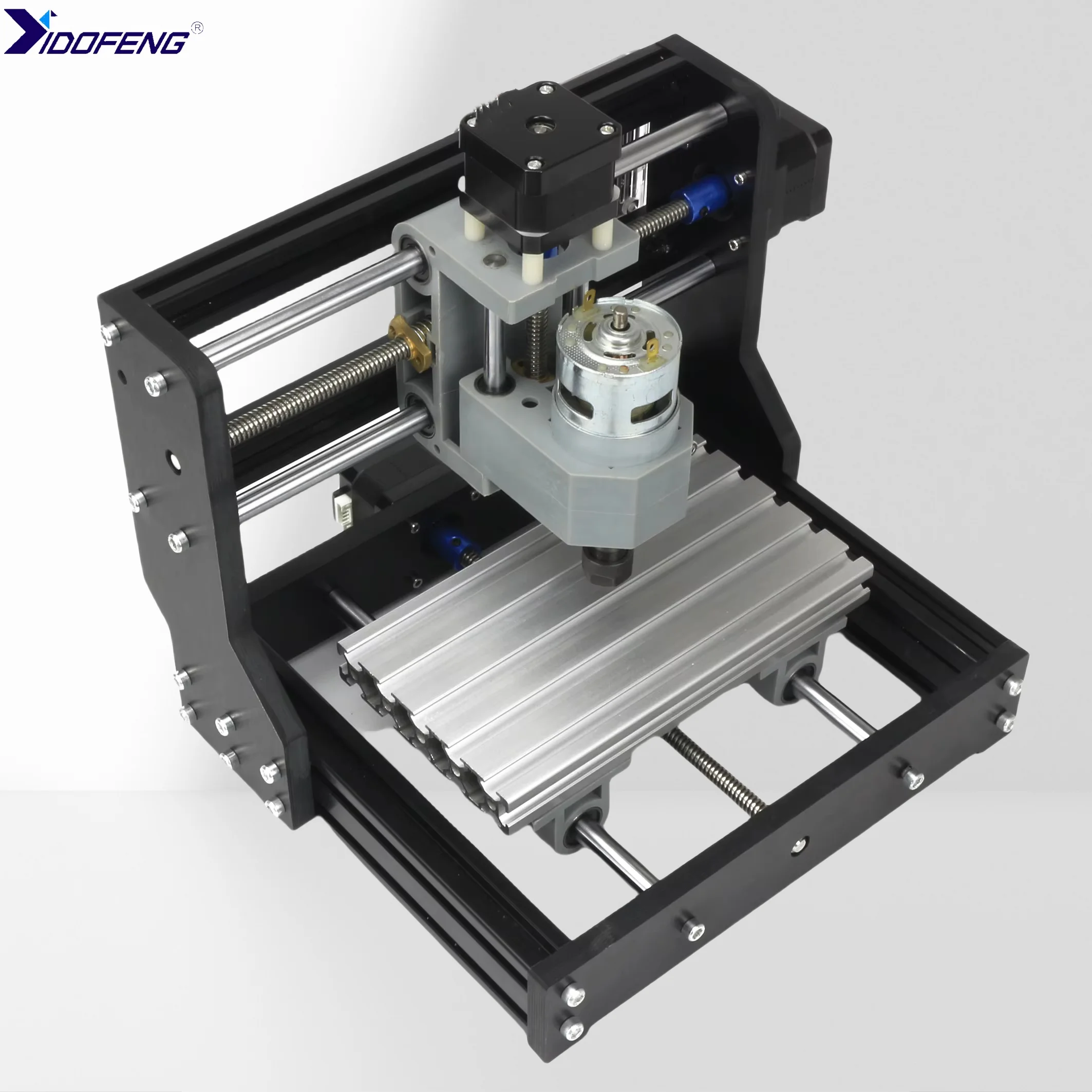

Yidofeng cnc 1610 pro grbl controlador máquina de gravação a laser kit roteador fresadora com alça offline e 2.5w/5,5w laser

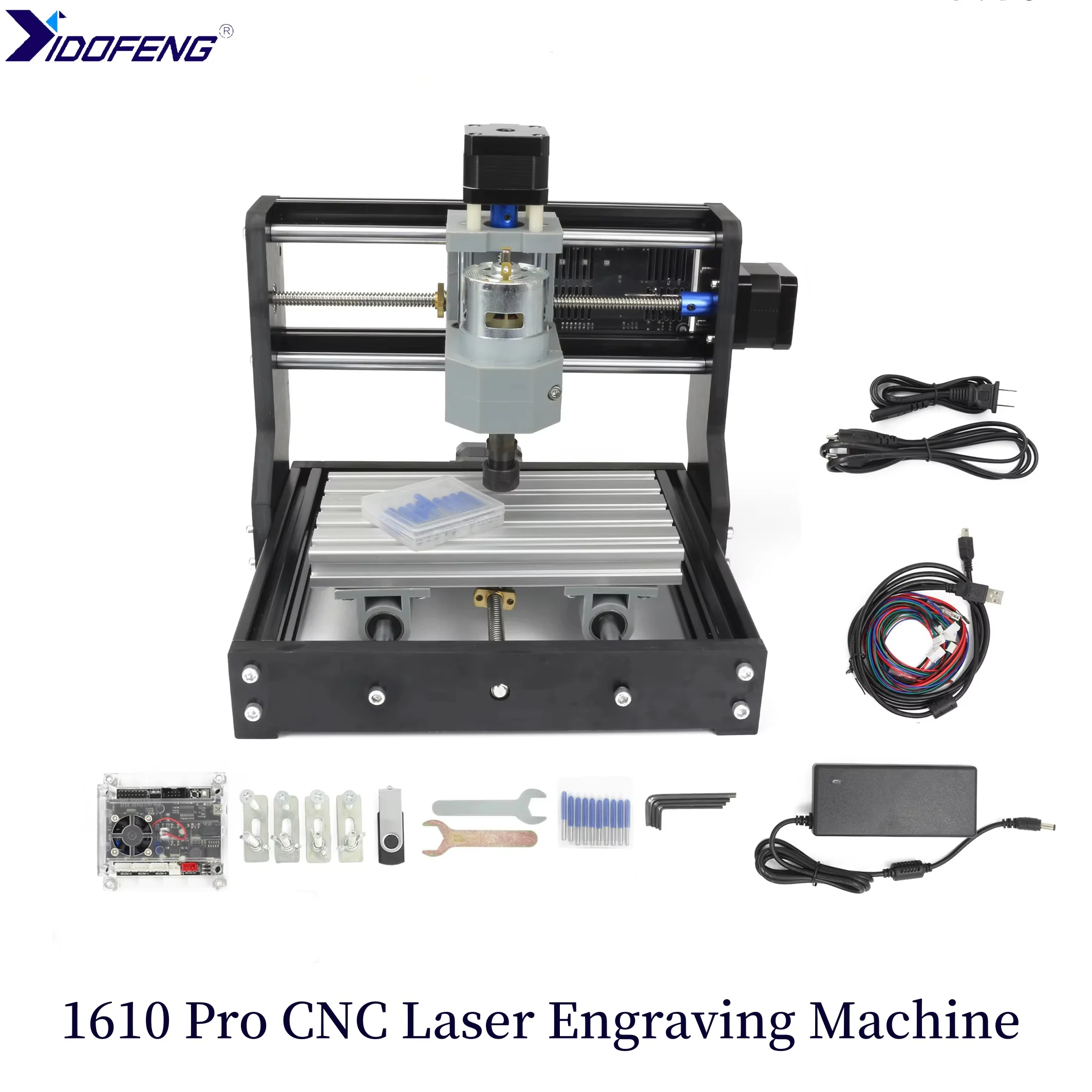

O pacote inclui:
1 conjunto de roteador CNC a laser 1610 Pro graver com pinça ER11 (cabeça do laser é opcional)
1x placa de controle GRBL 1.1
1x fonte de alimentação
10x 20°Brocas de 0,1 mm
1 conjunto de chave Allen
1 unidade flash USB 4G inclui manual do usuário em inglês e software GRBL
Aviso: A máquina para um conjunto completo de peças de reposição deve ser instalada pelos compradores, o pacote inclui o disco U, com manual do usuário detalhado e software gratuito, os compradores não precisam se preocupar com a montagem da máquina.
Sugerimos compradores baseados em TCNC para comprar, esta máquina não tem nível de nível industrial.
Descrições:
Especificação:

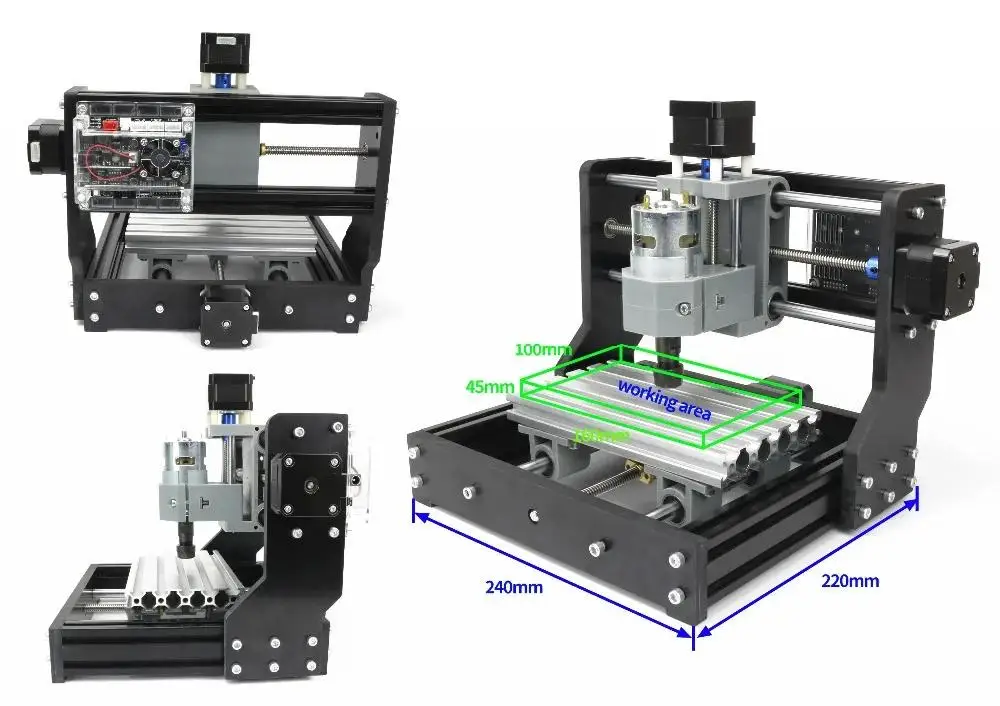

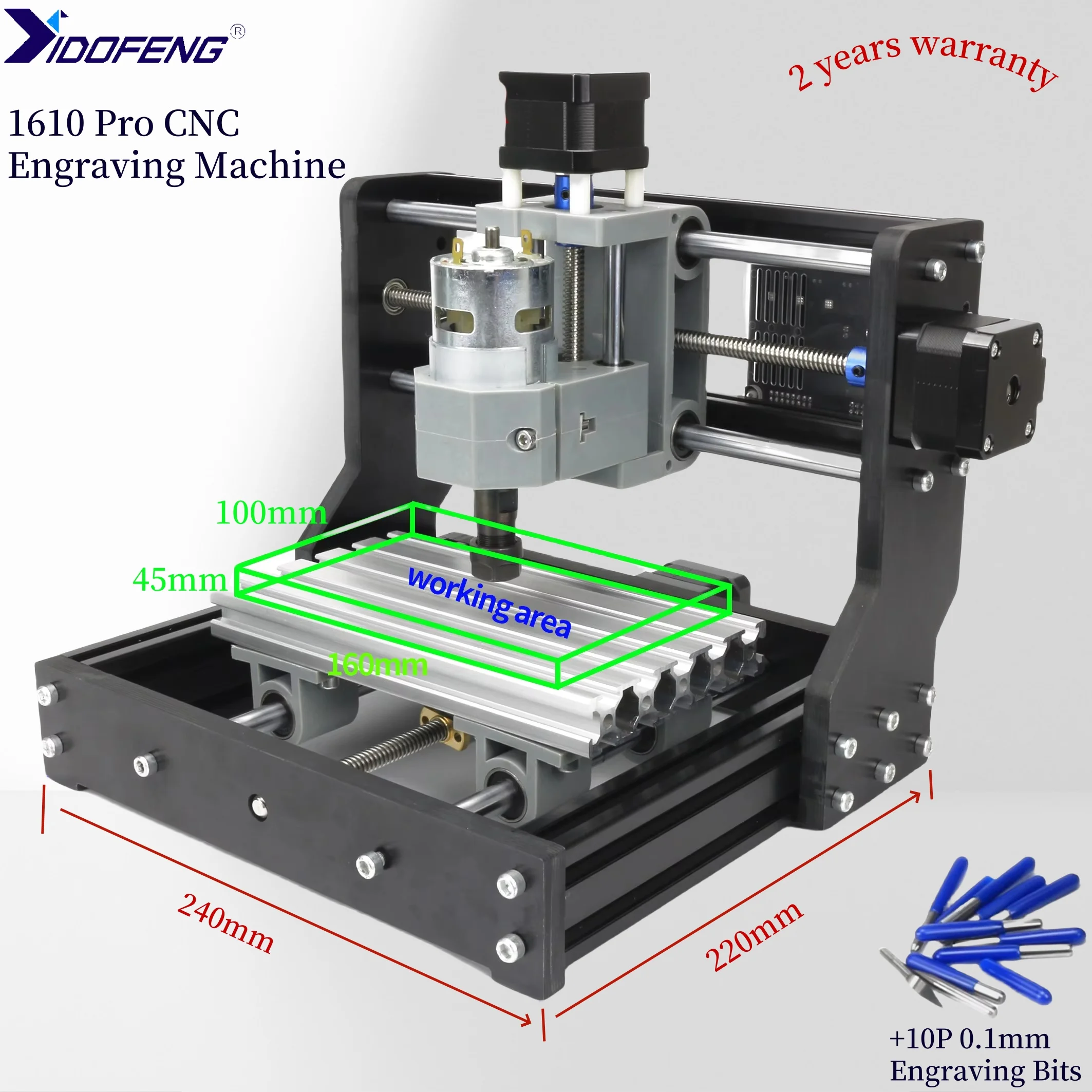

Área máxima de trabalho: 18*10*4,5 cm
Tamanho da moldura: 30*26*25cm
Tamanho da mesa: 18*10cm

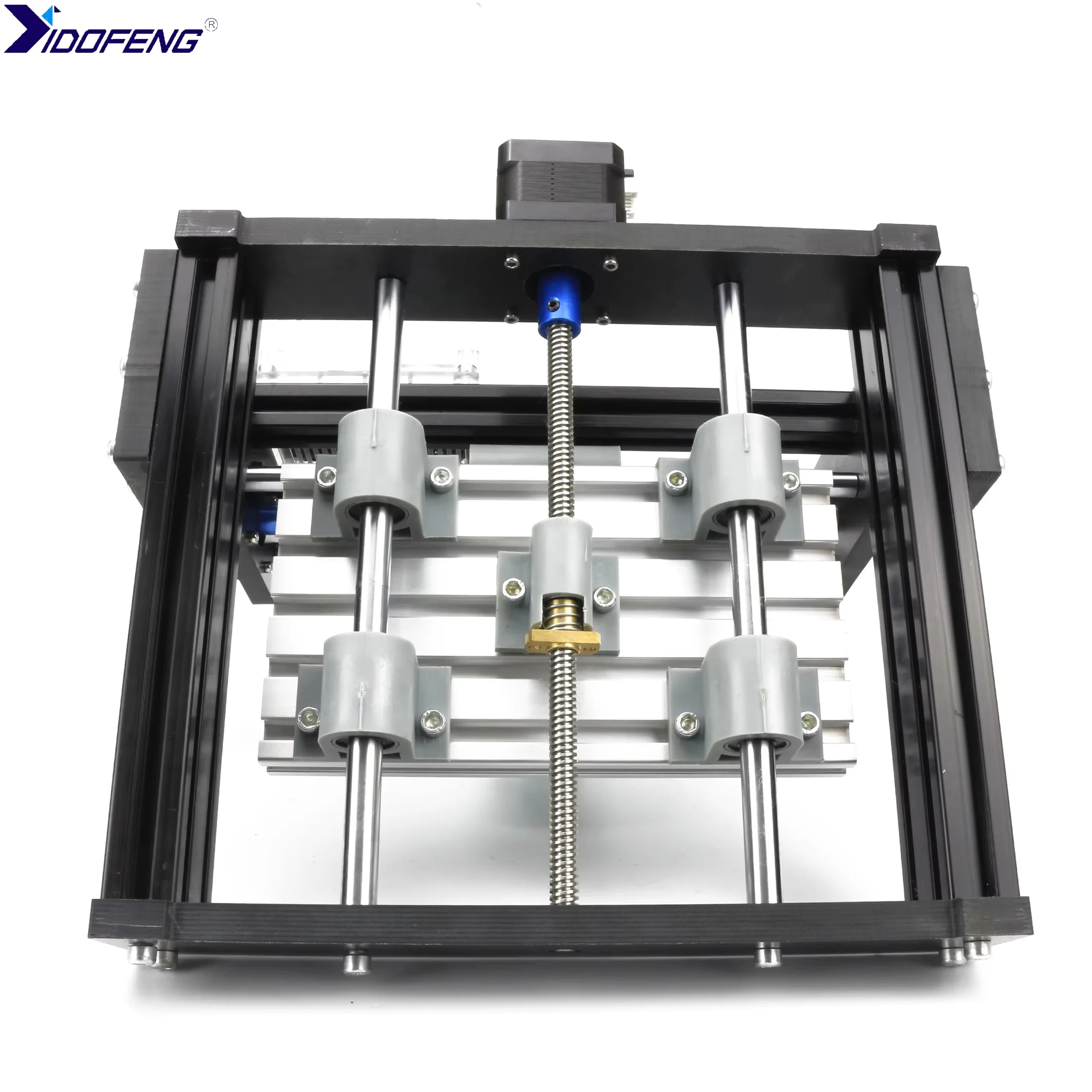

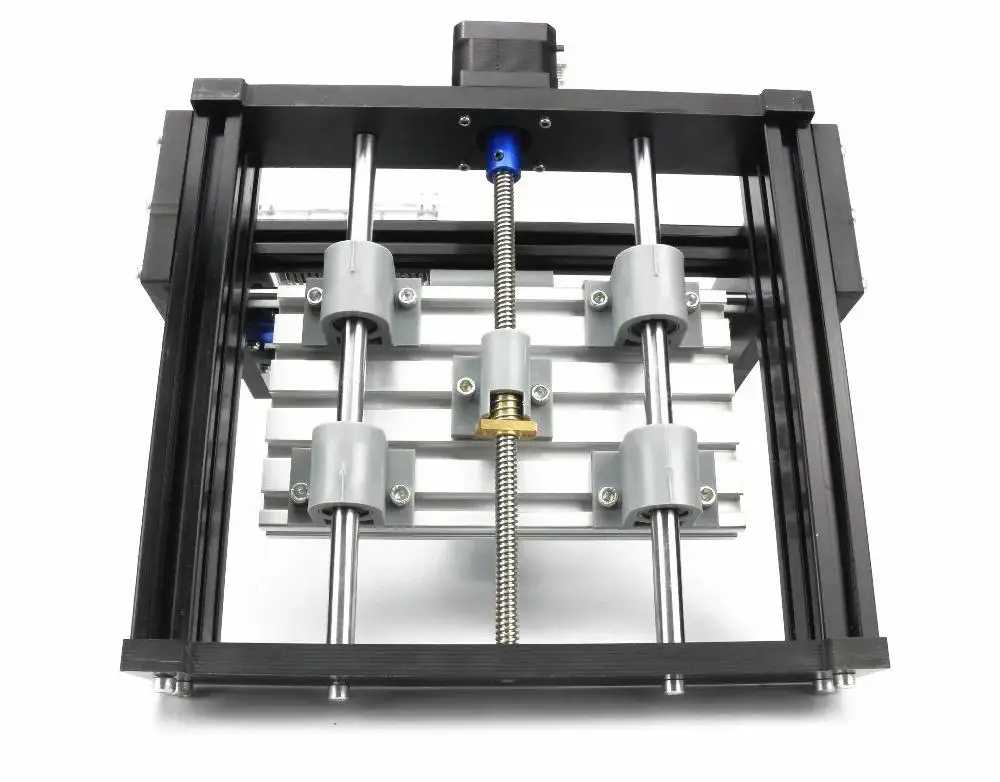

Material: liga de alumínio

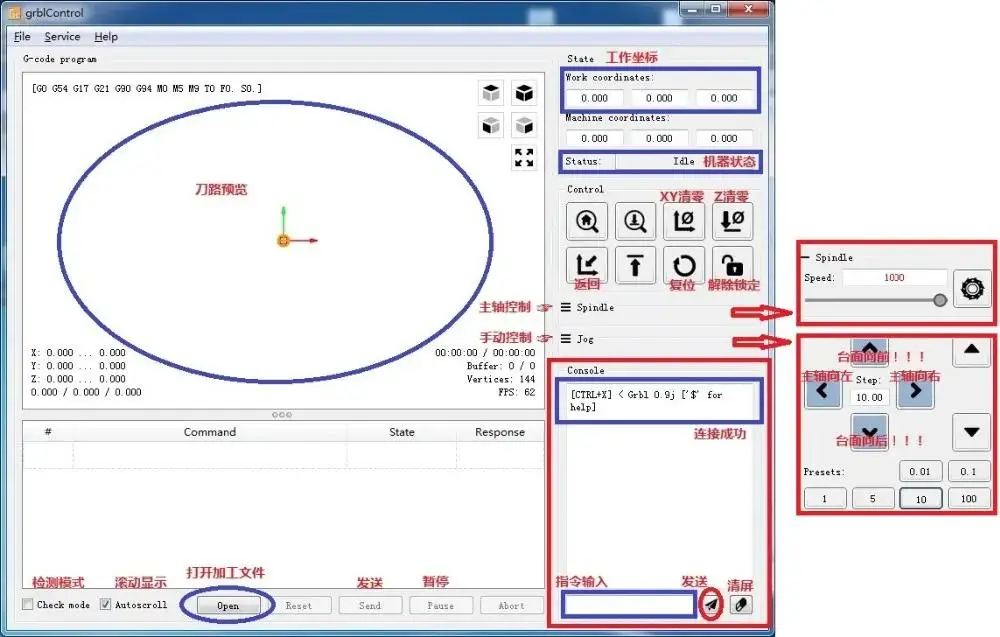

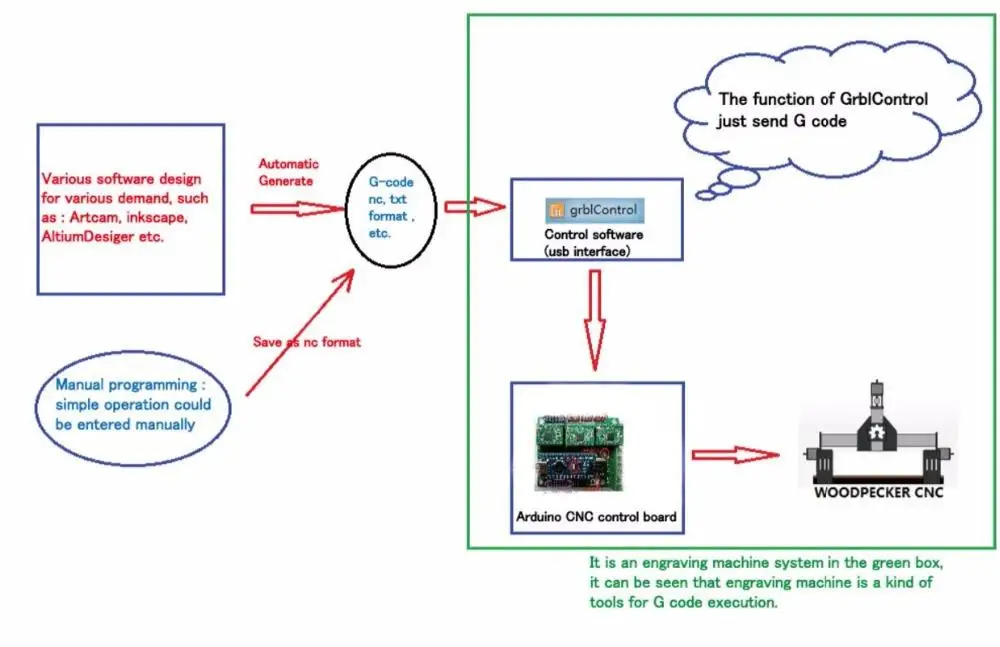

Software de controle: Controlador Grbl (Vela)

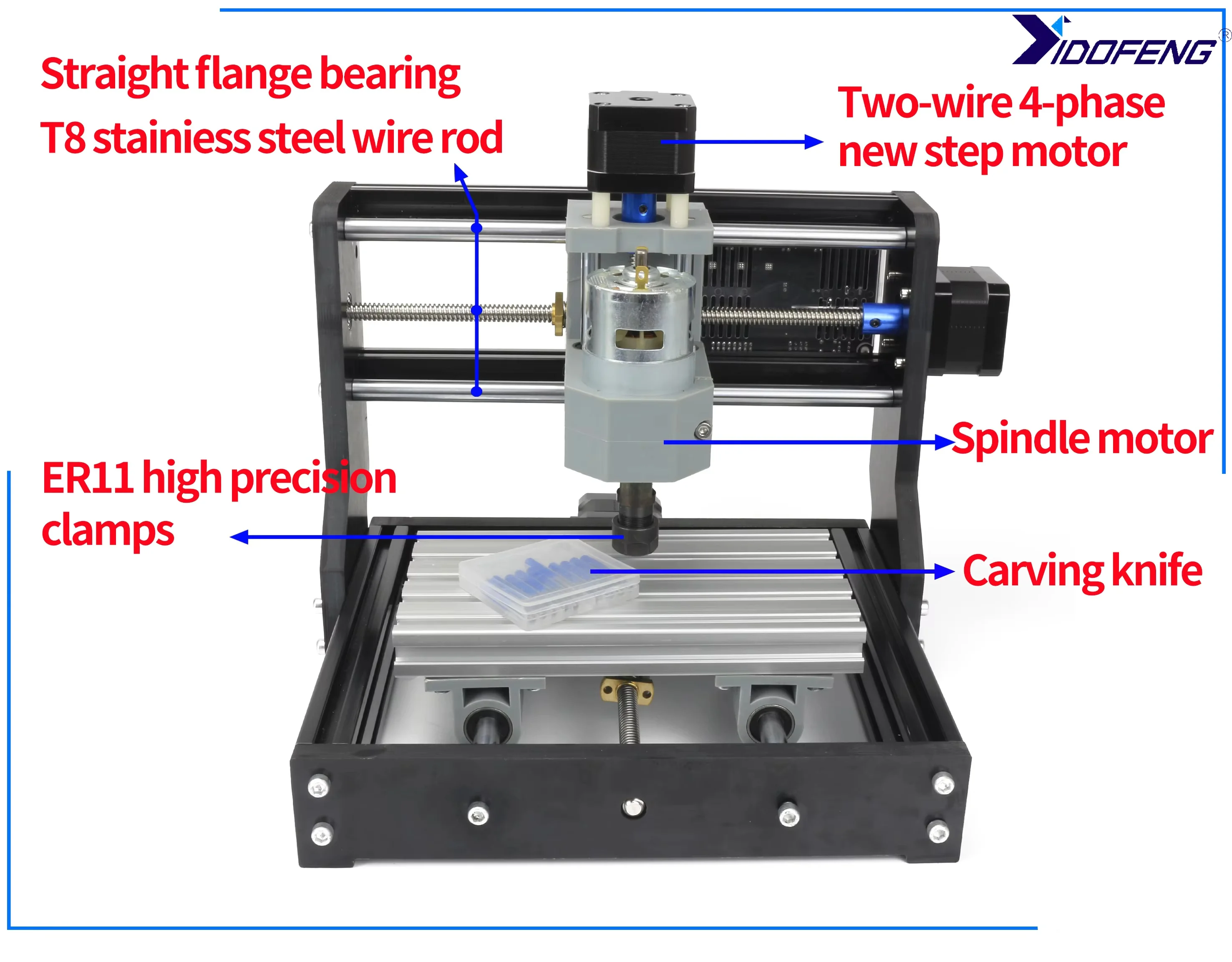

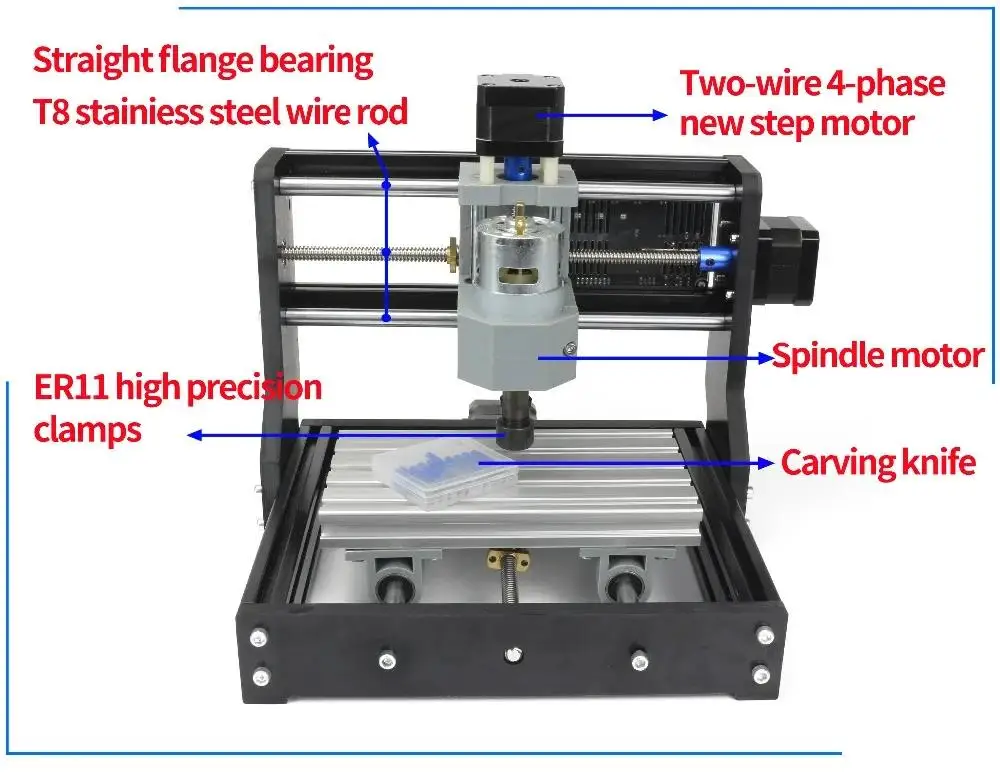

Parafuso: 10 mm de diâmetro
Interface: USB
Motor de passo: motor de passo 42 1,3A/0,3N.m

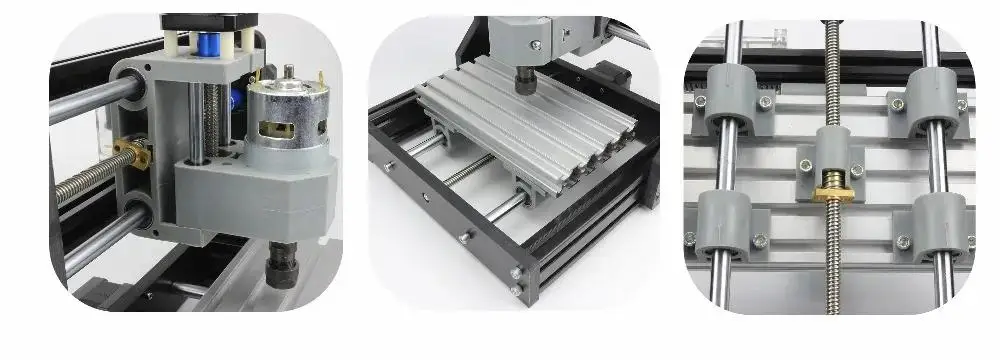

Eixo:775 fuso, diâmetro 45mm 10000 rpm potência máxima 120W
Alimentação: adaptador de alimentação 24V 5,6A (tensão de entrada 110-240V)
Requisitos do sistema: windows XP, win7,win8,win10 (32/64 podem ser)

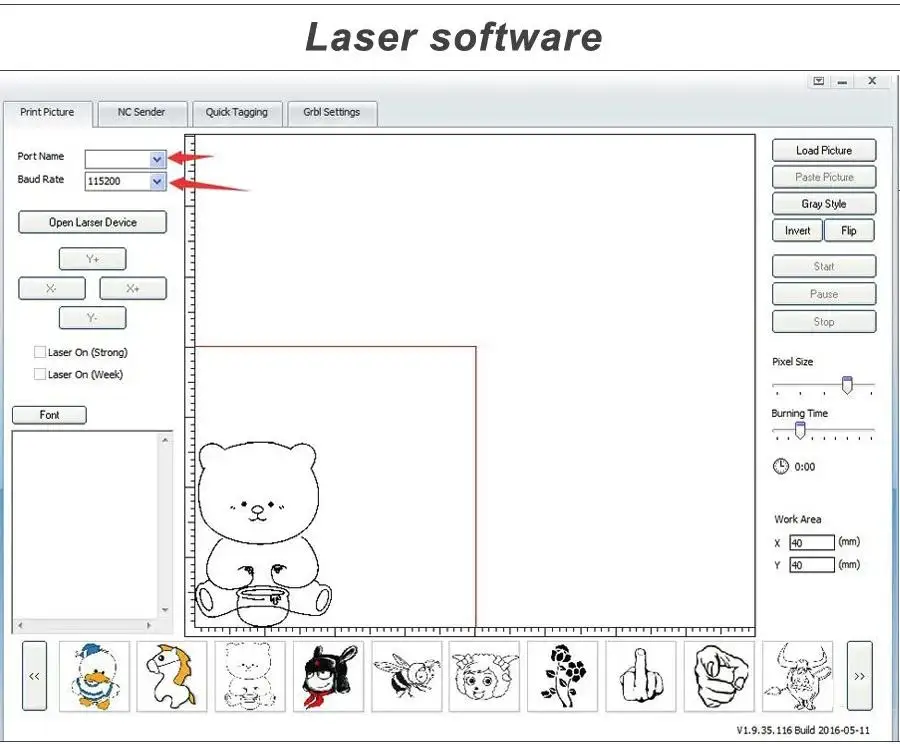

Software de design: Todos os softwares CAM (fabricação assistida por computador) podem ser
Aplicação principal:Pode ser gravado em plástico, madeira, acrílico, pvc, pcb, fibra de carbono, madeira, placa de densidade e material semelhante.
Corpo utilizado perfis e plástico, tamanho pequeno, peso leve, interface USB, sistema de controle GRBL, aprendizagem, entrada preferida.Pode usar faca de escultura, mas também pode usar gravação a laser.Pode ser gravado em plástico, madeira, acrílico, pvc, pcb, madeira e similares.

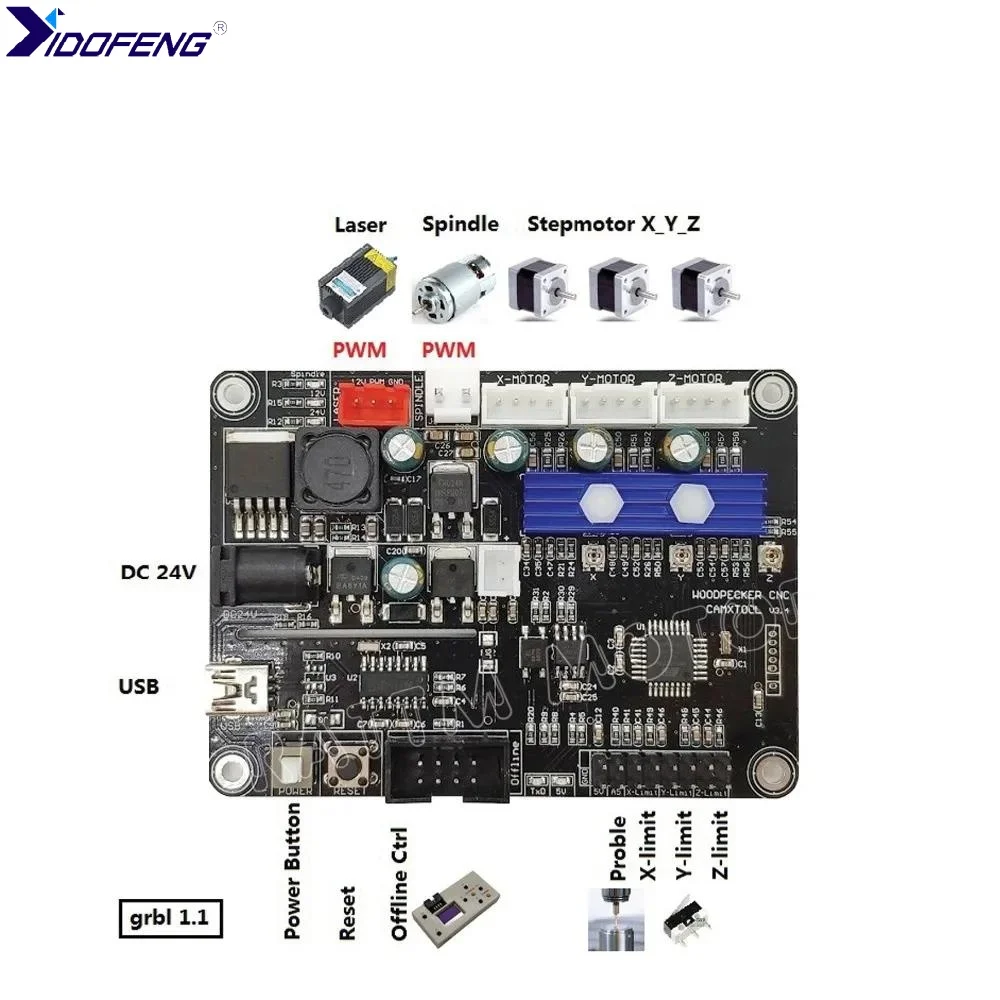

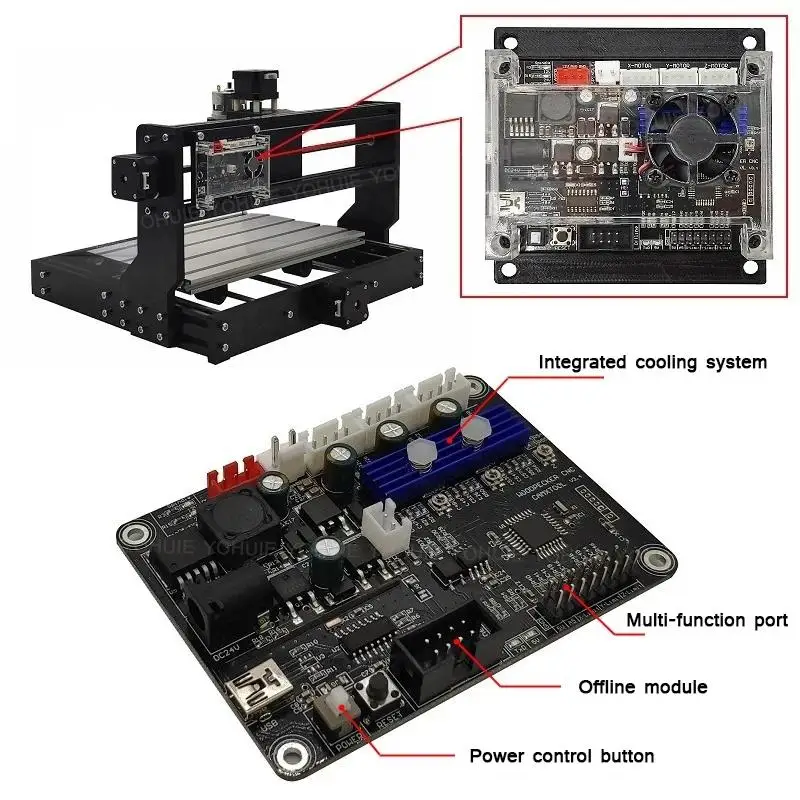

Placa de controle de máquina de gravação cnc com porta USB GRBL 1.1F, controle de 3 eixos
Especificação:
Conexão: USB (USB-CH340)

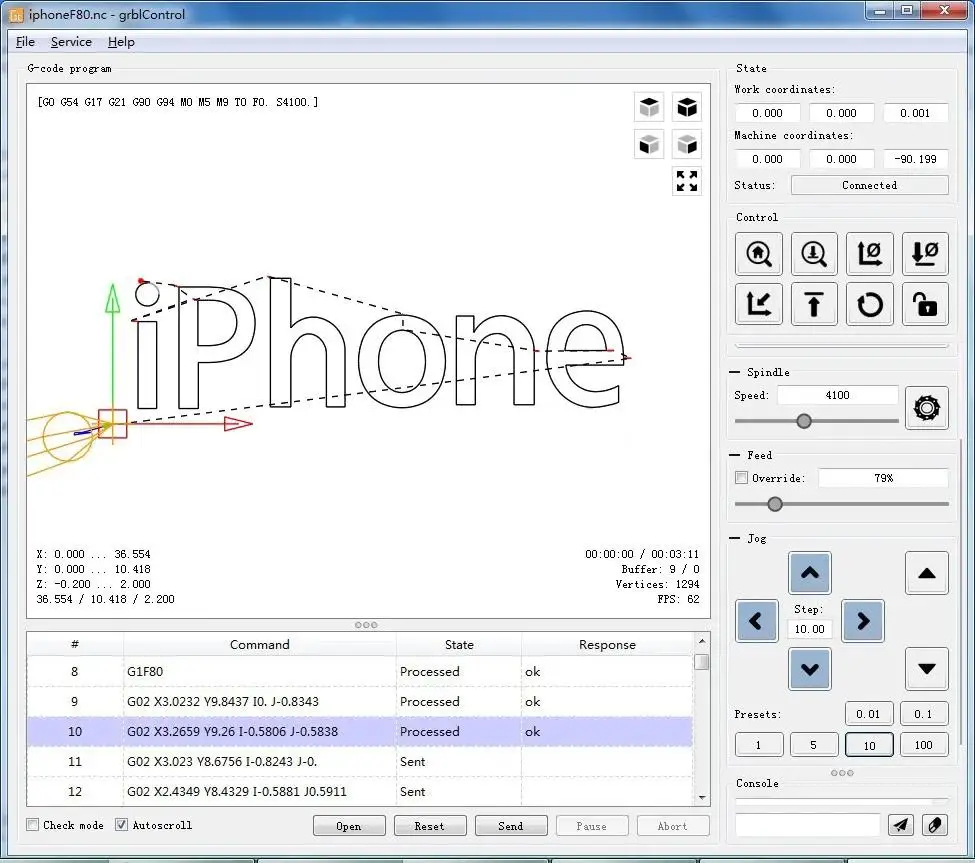

Software: controlador GRBL, UniversalGcodeSender
Tensão de entrada: 24VDC (12-24VDC)
Motor de passo: suporte 24V 2A
Motor do eixo: suporte 24V 10A (suporta PWM0%-100%)
Chip mestre: atmel 328P (arduino nano)
Chip de acionamento do eixo: MOSFET (recomendação 12 ~ 36V, corrente: dentro de 10A)
Velocidade PWM do fuso: Suporte
Motor de passo de suporte: 12V, corrente máxima de 2A ou menos é recomendada dentro de 1,5A e calor adicional.(Qualquer motor de passo 42, 57)
Gravação a laser: Suporte
Interface de alimentação: interface DC de 5,5-2,5 mm
Sistema de suporte: win-xp, win7, win8, win10
Vantagem

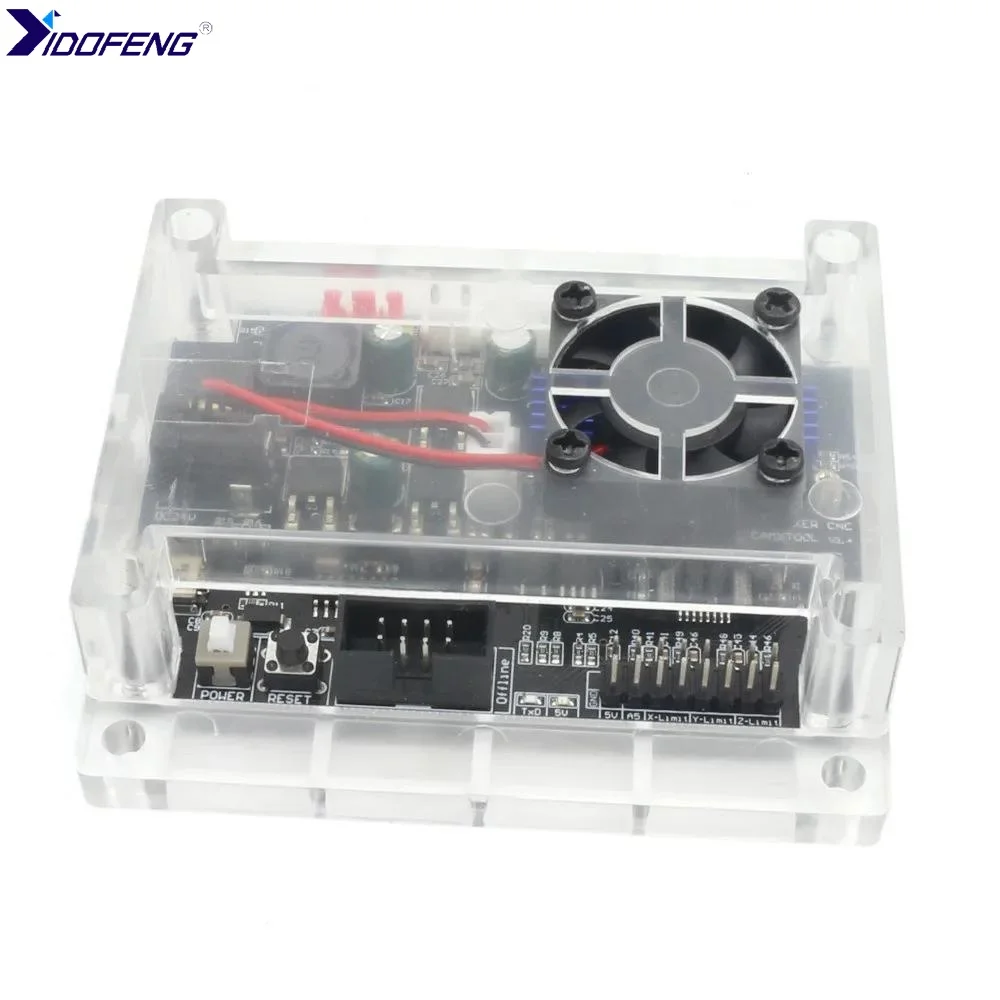

adicione o invólucro externo: principalmente para a placa nua da placa de controle, problema de curto-circuito durante o uso adicione o botão liga / desliga (este interruptor é o sinal de controle da fonte de alimentação, não há grande corrente passando pelo interruptor, não se preocupe com o tamanho do interruptor) Cancelar o módulo de acionamento, acionamento de motor de passo importado integrado, com proteção contra curto-circuito, não há necessidade de se preocupar com danos ao módulo.E a liga de alumínio de dissipação de calor integrada adiciona o ventilador para forçar a dissipação de calor.adicione reconhecimento offline para inserir módulos e computadores offline ao mesmo tempo.Offline identificará automaticamente se houver controle por computador.Acionamento do fuso aprimorado.Pode suportar fuso de 20.000 rpm.Suporte para fusos de maior potência.
Características: Pequeno e prático, não há problema para usar em sua mesa.O sistema de controle é de código aberto (tecnologia que controla o sistema é fornecida) para alguns jogadores que gostam de DIY.Mini máquina de gravação CNC DIY de mesa para escultura e mais econômica do que a máquina de gravação normal.Apoie nosso software profissional de design em inglês para Win 7, XP, Win 8, Win 10.Módulo laser opcional de 500mw / 2500mw / 5500mw com dissipador de calor, alto poder de gravação a laser e longo tempo de trabalho.Área de trabalho de 180*100*45mm, Software de Controle: GRBL (inclui mandril ER11).Liga de alumínio e material de náilon com acabamento fino mostram excelência em qualidade.Muito interessante de instalar e usar, presente perfeito para entusiastas de gravação DIY.Ampla aplicação: pode ser usado para impressão, ferramentas manuais e processamento industrial.

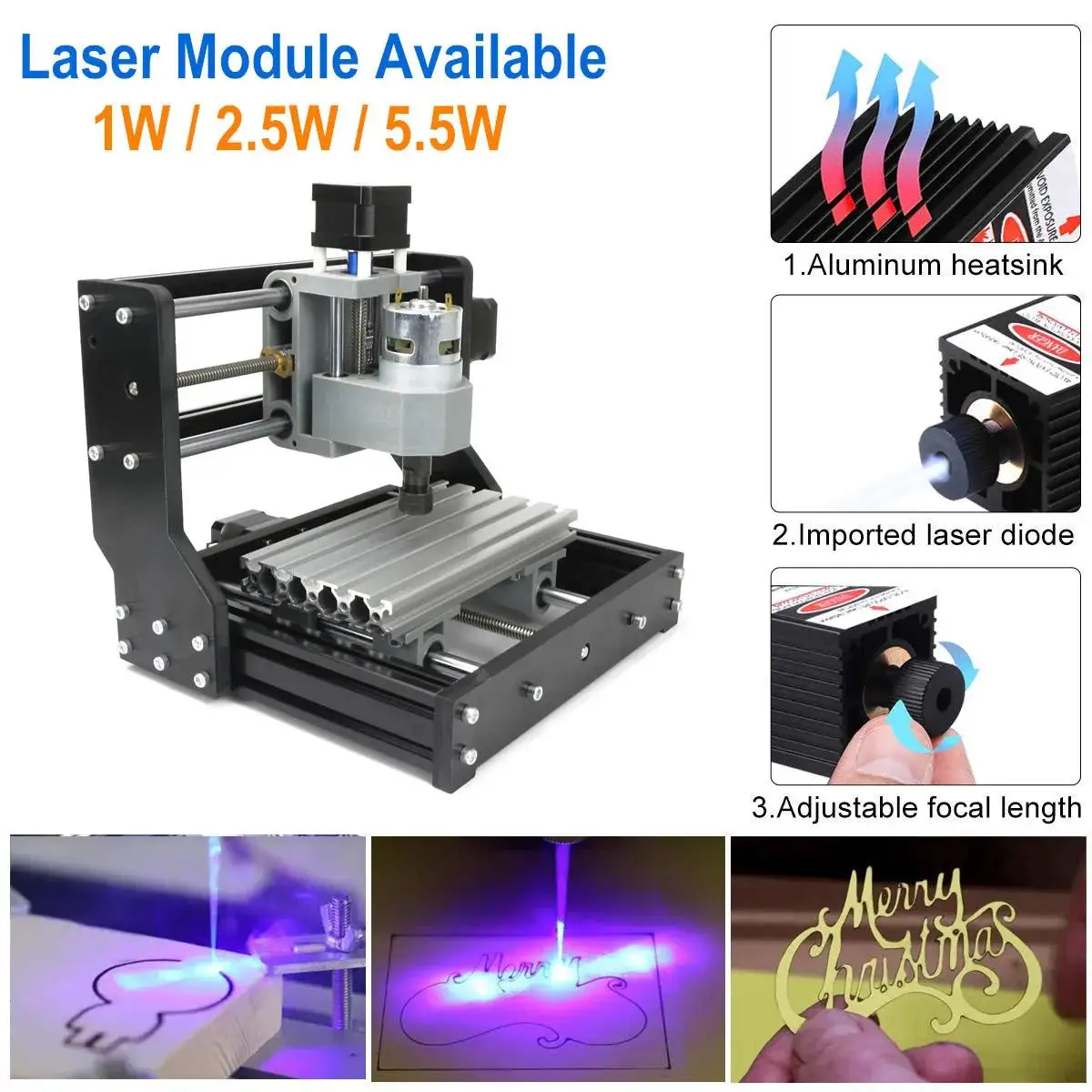

Pode usar Laser (escultura plana de 2 eixos): Interface Laser: 12V, suporte PWN Laser Potência: 500mw/2500mw/5500mw Software de controle: laser GRBL File de suporte:
Precisão de funcionamento do código G/imagem: 0,1 mm Material usinável: Madeira, plástico, couro, papel, etc.
F.A.Q:
1 P: Esta máquina precisa ser montada quando eu a receber?
R: Esta máquina vem como um kit.Você precisa montá-lo sozinho.Todas as ferramentas e peças estão incluídas
no kit.
2 P: Como montar o kit?
R: Forneceremos todo o manual de montagem e operação, compartilhe seu endereço de e-mail e enviaremos para você.
3 P: Existe software e instruções que posso obtê-lo?
R: Você pode obter o software em um disco USB com máquina.
4 P: E qual formato de imagem o software suporta?Modo de gravação?
A: Formato de imagem suportado: jpg, bmp, svg, código G
Modo de gravação suportado: foto, palavra, digitalização, contorno, gravação a laser de pixel
5 P: O sistema de computador do tipo grosso pode executar seu software?
R: O software suporta apenas o Windows XP/7/8/10.
6 P: Qual é a vida útil do laser?
R: O módulo laser tem mais de 6.000 horas de vida útil.
7 P: Que material pode gravar?
R:Madeira, bambu, plástico, papel, couro, borracha, MDF.
8 P: Que material pode cortar?
R: madeira, papel, couro fino.
9 P:Posso usá-lo para cortar ou gravar em metal?
R: Não pode gravar ou cortar em nenhum metal.
10 P: Posso regular a potência do laser ou a potência do laser é ajustável?
R: Desculpe que a potência fixa do laser não seja ajustável, mas a velocidade de gravação é ajustável.
11 P: Quanto tempo a máquina pode funcionar continuamente?
R: Ele pode funcionar continuamente por cerca de 45 minutos, depois que o molde do laser esfriar (cerca de meia hora) e, em seguida, começar a trabalhar novamente.Trabalho prolongado continuamente, reduzindo a vida útil do módulo laser.
12 P: Meu laser não funciona, o que devo fazer?
Se a máquina não funcionar, pode ser porque:
A A conexão do fio está errada. Verifique a conexão conforme a imagem mostrada.
B Seu computador não pode suportar o software. Use Win XP 7/8/10 para verificar.
Problema de software C. Verifique se os fios estão inseridos corretamente.E então verifique sua configuração de dados.
D O kit perca alguns acessórios.Por favor compare com as instruções e diga-nos, resolveremos assim que você nos enviar o e-mail.
Módulo E Laser/placa de driver/fonte de alimentação está quebrado.
Por favor, verifique qual parte é o principal problema e envie-nos um vídeo para provar isso.
Ou você pode nos enviar um vídeo sobre a configuração do seu software, laser funcional e placa de driver.Iremos analisá-lo e lhe daremos uma solução.
Nota amigável:
Devido à potência diferente da cabeça do laser, à faixa de material de gravação, velocidade de gravação, profundidade, etc.são diferentes.Quanto maior a potência, mais rápida será a velocidade
Laser 3W-5,5W:
1.Pode esculpir madeira, papel, plástico, couro, bambu, ossos, dentes, etc.
2.Não consigo esculpir metal
Laser 7W-10W:
1.Pode esculpir madeira, papel, plástico, couro, bambu, ossos, dentes, acrílico e outros materiais que podem ser queimados pelo fogo.
2. Pode esculpir aço inoxidável 304 201 de cor pura, metal pintado (exceto aço inoxidável, outro metal puro com superfície lisa de cor primária não pode ser esculpido)
