Varredura Ultraprecisa: Galvanômetro Galvo X-Y 15 a 40 Kpps

Galvanômetro de Varredura X-Y Galvo a Laser de 15/20/25/30/40 Kpps

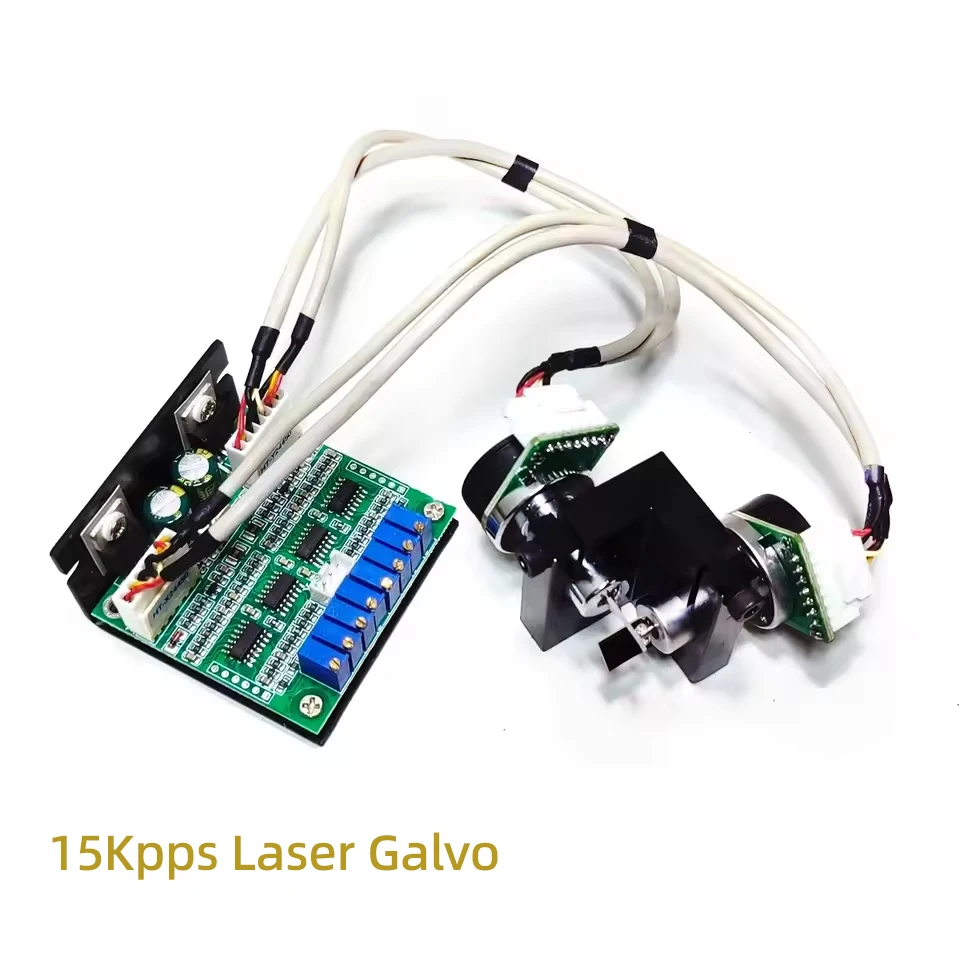

Parâmetros do Galvo Laser 15Kpps:

Ângulo máximo de varredura: ±30 °
ângulo óptico (configuração padrão ±15 °)
Tamanho da lente: 11x7x0,7mm (filme dielétrico de alta qualidade)
Refletividade da lente: >99% em ângulo de incidência de 45°
Comprimentos de onda de cobertura: 400nm-700nm
Tensão de operação: ±12V
Temperatura de trabalho: 0 ℃ -45 ℃
Temperatura de armazenamento: -10 a +60 ℃
Ruído de trabalho: ≤ 30db
Corrente média de trabalho: 0,5A
Corrente de pico: 1,2A (1A)
Linearidade: 99,9%
Tempo de resposta a degrau pequeno: ≤ 0,50ms
Deriva a longo prazo (operação contínua por 8 horas):
Deriva proporcional: <50PPM/℃
Deriva zero: <15 μ Rad./℃
Precisão de repetição: 8 μRad
Resistência da bobina: 4 Ω± 10%
Indutância da bobina: 200 μH ± 10
Temperatura da bobina: ≤ 95 ℃

Tensão de entrada da placa do driver: ± 12VCC
Faixa de entrada de sinal analógico: ± 5V

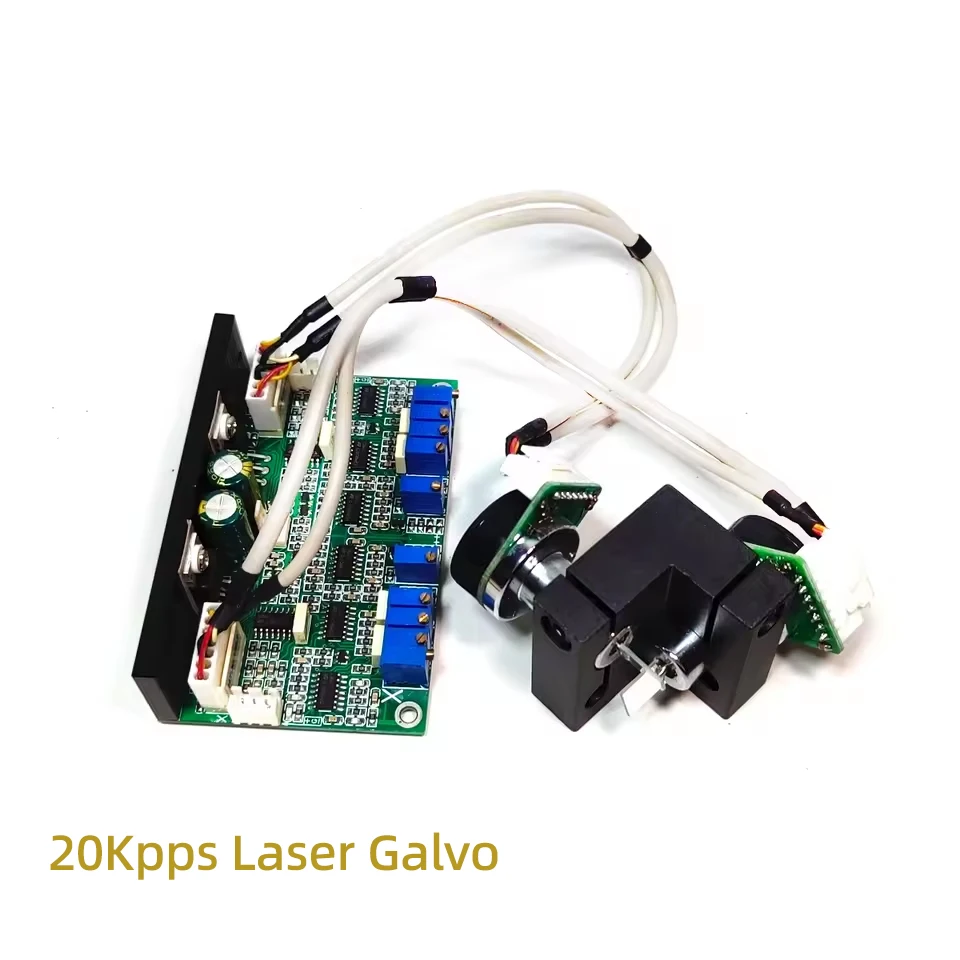

Parâmetros do Galvo Laser 20Kpps:

Ângulo máximo de varredura: ±30 °
ângulo óptico (configuração padrão ±15 °)
Tamanho da lente: 11x7x0,7mm (filme dielétrico de alta qualidade)
Refletividade da lente: >99% em ângulo de incidência de 45°
Comprimentos de onda de cobertura: 400nm-700nm
Tensão de operação: ±15V
Temperatura de trabalho: 0 ℃ -45 ℃
Temperatura de armazenamento: -10 a +60 ℃
Ruído de trabalho: ≤ 30db
Corrente média de trabalho: 0,5A
Corrente de pico: 1,5A (1A)
Linearidade: 99,9%
Tempo de resposta a degrau pequeno: ≤ 0,50ms
Deriva a longo prazo (operação contínua por 8 horas):
Deriva proporcional: <50PPM/℃
Deriva zero: <15 μ Rad./℃
Precisão de repetição: 8 μRad
Resistência da bobina: 4 Ω± 10%
Indutância da bobina: 200 μH ± 10
Temperatura da bobina: ≤ 95 ℃

Tensão de entrada da placa do driver: ± 15VCC
Faixa de entrada de sinal analógico: ± 5V

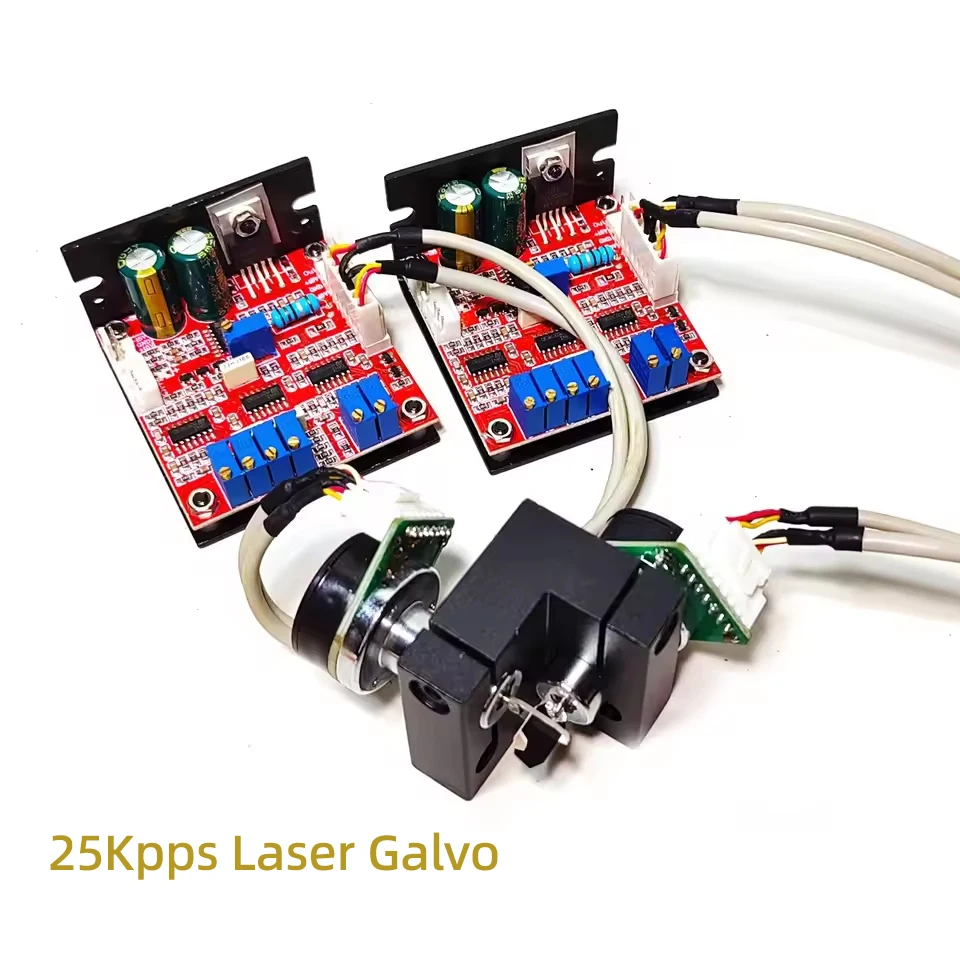

Parâmetros do Galvo Laser 25Kpps:

Ângulo máximo de varredura: ±30 °
ângulo óptico (configuração padrão ±15 °)
Tamanho da lente: 12x7x0,9mm (filme dielétrico de alta qualidade)
Refletividade da lente: >99% em ângulo de incidência de 45°
Comprimentos de onda de cobertura: 400nm-700nm
Tensão de operação: ±15V
Temperatura de trabalho: 0 ℃ -45 ℃
Temperatura de armazenamento: -10 a +60 ℃
Ruído de trabalho: ≤ 30db
Corrente média de trabalho: 0,5A
Corrente de pico: 1,5A
Linearidade: 99,9%
Tempo de resposta a degrau pequeno: ≤ 0,50ms
Deriva a longo prazo (operação contínua por 8 horas):
Deriva proporcional: <50PPM/℃
Deriva zero: <15 μ Rad./℃
Precisão de repetição: 8 μRad
Resistência da bobina: 4 Ω± 10%
Indutância da bobina: 200 μH ± 10
Temperatura da bobina: ≤ 95 ℃

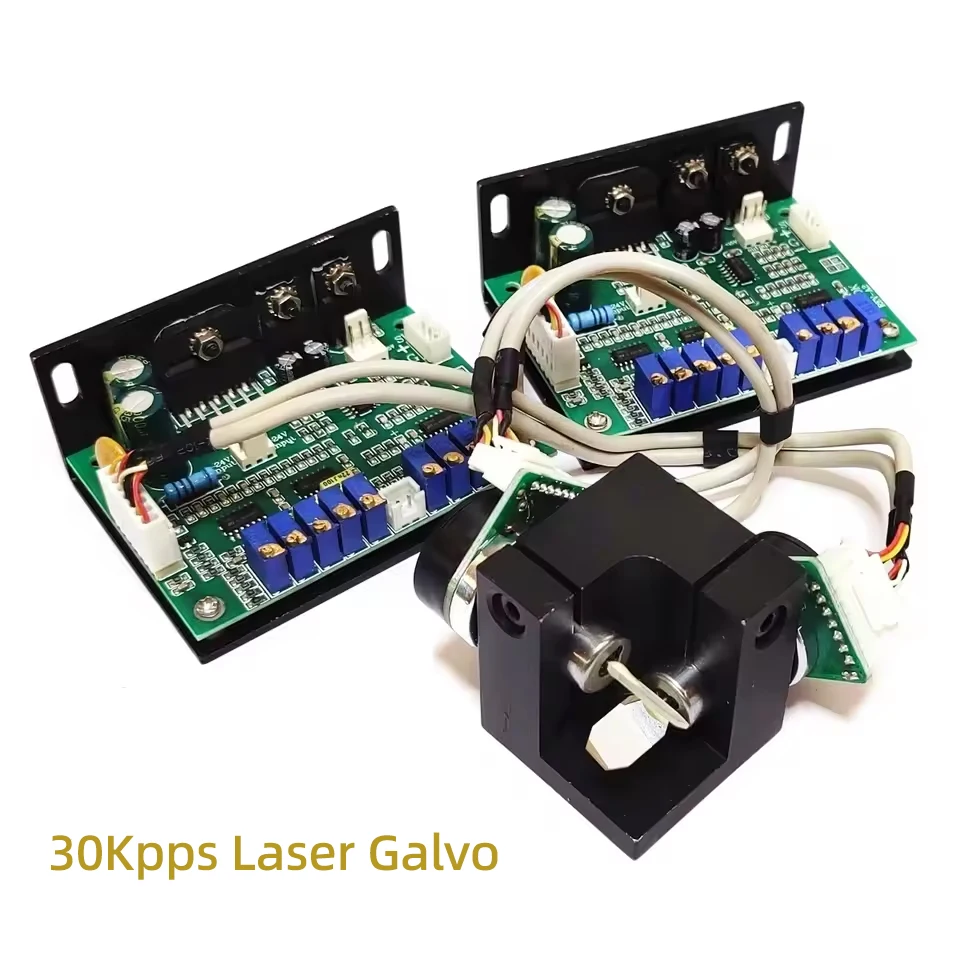

Parâmetros do Galvo Laser 30Kpps:

Ângulo máximo de varredura: ± 30 ° ângulo óptico (ajuste de fábrica ± 20 °)
Temperatura de trabalho: 0 ℃ -45 ℃
Temperatura de armazenamento: -10 a +60 ℃
Ruído de trabalho: ≤ 30db
Corrente de trabalho média: 1A
Corrente de pico: 2,5A
Linearidade: 99,9%
Tempo de resposta a degrau pequeno: ≤ 0,50ms
Deriva a longo prazo (operação contínua por 8 horas):
Deriva proporcional: <50PPM/℃
Deriva zero: <15 μ Rad./℃
Precisão de repetição: 8 μRad
Resistência da bobina: 3,8 Ω± 10
Indutância da bobina: 180 μH ± 10
Temperatura da bobina: ≤ 95 ℃
Tamanho da lente: 12 mm * 7 mm * 0,9 mm (filme dielétrico de alta qualidade)
Refletividade da lente: >99% a um ângulo de incidência de 45° (abrangendo comprimentos de onda de 400nm a 700nm)

Tensão de entrada da placa do driver: ±24VCC
Faixa de entrada de sinal analógico: ± 5V

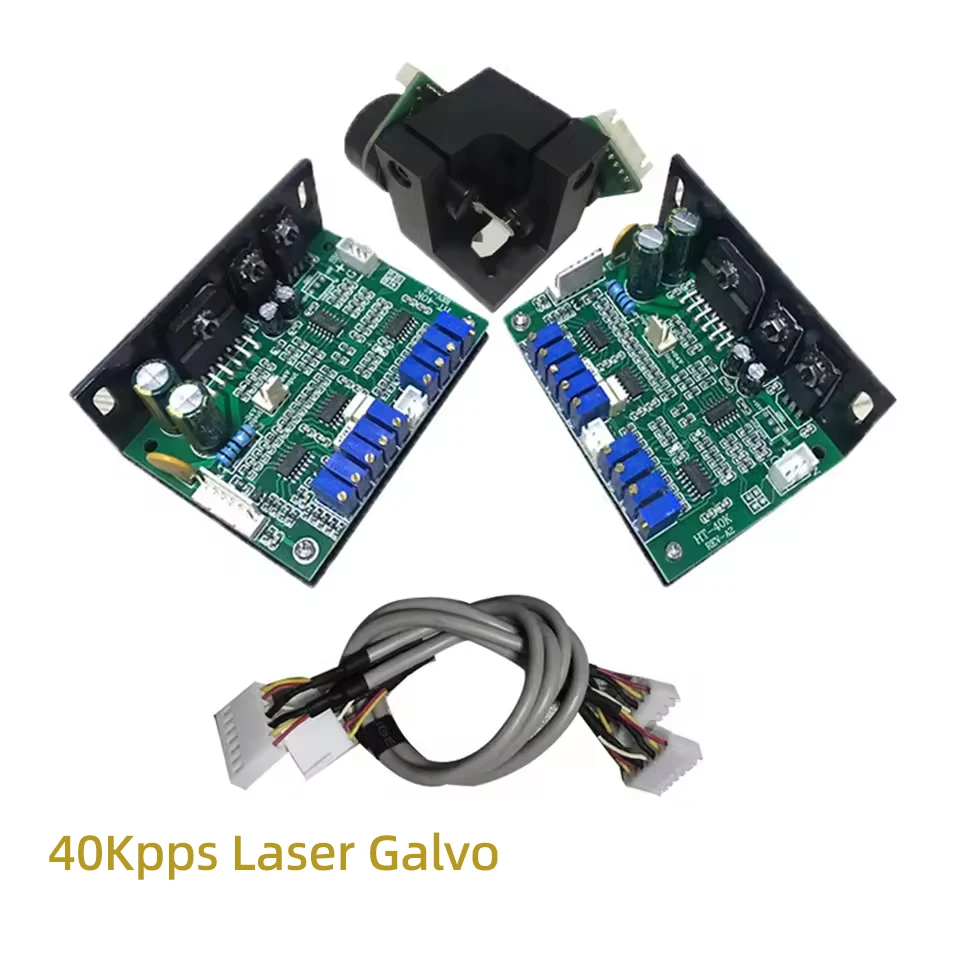

Parâmetros do Galvo Laser 40Kpps:

Ângulo máximo de varredura: ± 30 ° ângulo óptico (ajuste de fábrica ± 20 °)
Temperatura de trabalho: 0 ℃ -45 ℃
Temperatura de armazenamento: -10 a +60 ℃
Ruído de trabalho: ≤ 30db
Corrente de trabalho média: 1A
Corrente de pico: 2,5A
Linearidade: 99,9%
Tempo de resposta a degrau pequeno: ≤ 0,50ms
Deriva a longo prazo (operação contínua por 8 horas):
Deriva proporcional: <50PPM/℃
Deriva zero: <15 μ Rad./℃
Precisão de repetição: 8 μRad
Resistência da bobina: 3,8 Ω± 10%
Indutância da bobina: 180 μH ± 10
Temperatura da bobina: ≤ 95 ℃
Tamanho da lente: 12 mm * 7 mm * 0,9 mm (filme dielétrico de alta qualidade)
Refletividade da lente: >99% a um ângulo de incidência de 45° (abrangendo comprimentos de onda de 400nm a 700nm)
