- Produto Químico de Alta Preocupação: Nenhum
- Embalagem: Sim
- Número do modelo: UT-208
- Tipo: Adaptador de cabo
- Nome da marca: UOTEK
- Origem: CN (Origem)
- Certificado: CE,FCC,ROHS
- Industrial grade: Operating temperature: -40℃ to 85℃

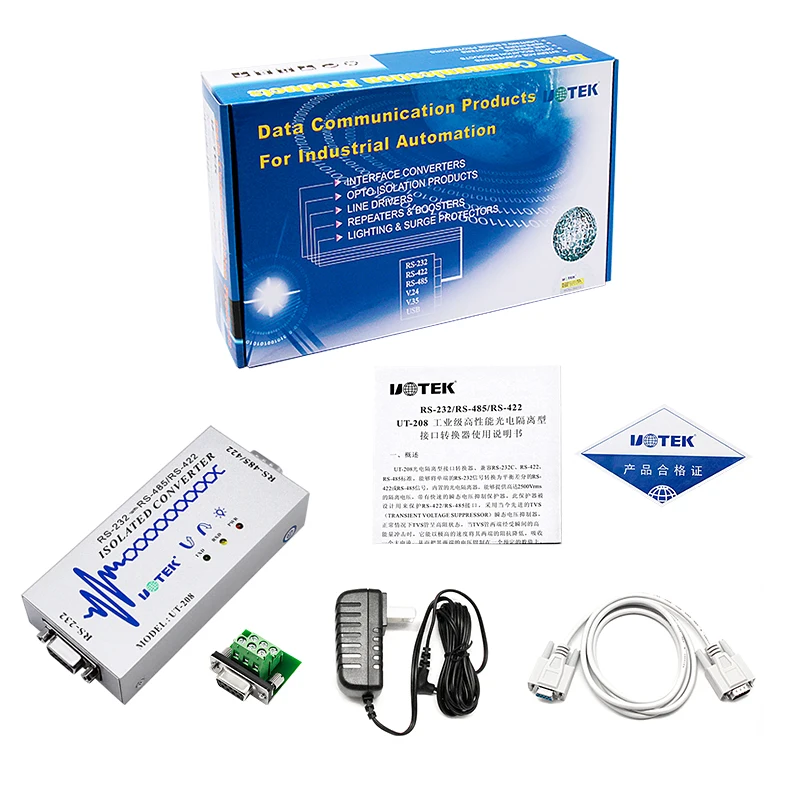

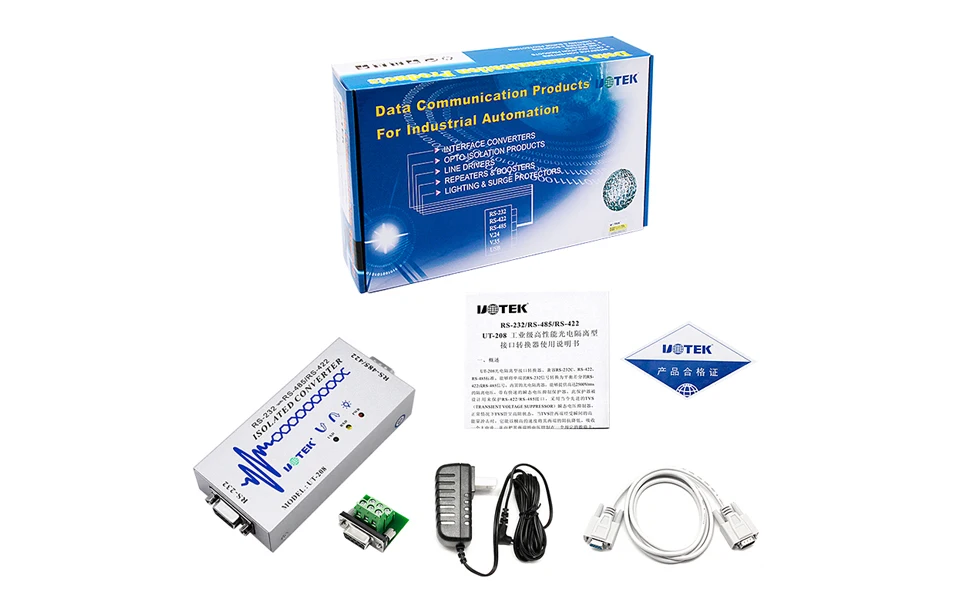

- Accessory: Terminal blocks x 1,Power adapter x 1,Cable x 1
- Baud rate: 300bps-115.2Kbps
- Transmission distance: 5,000m (9,600BPS)

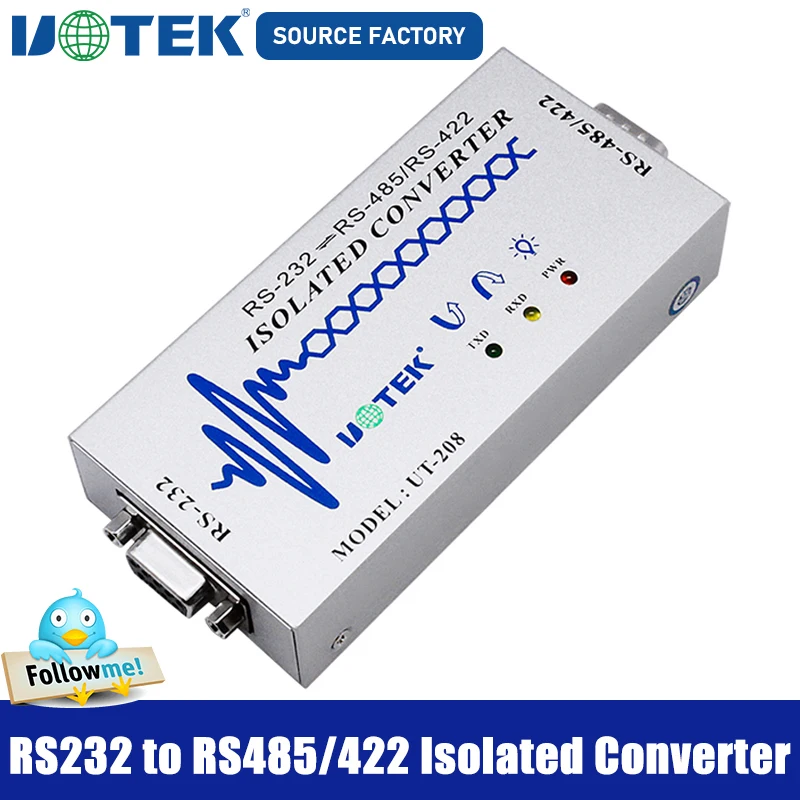

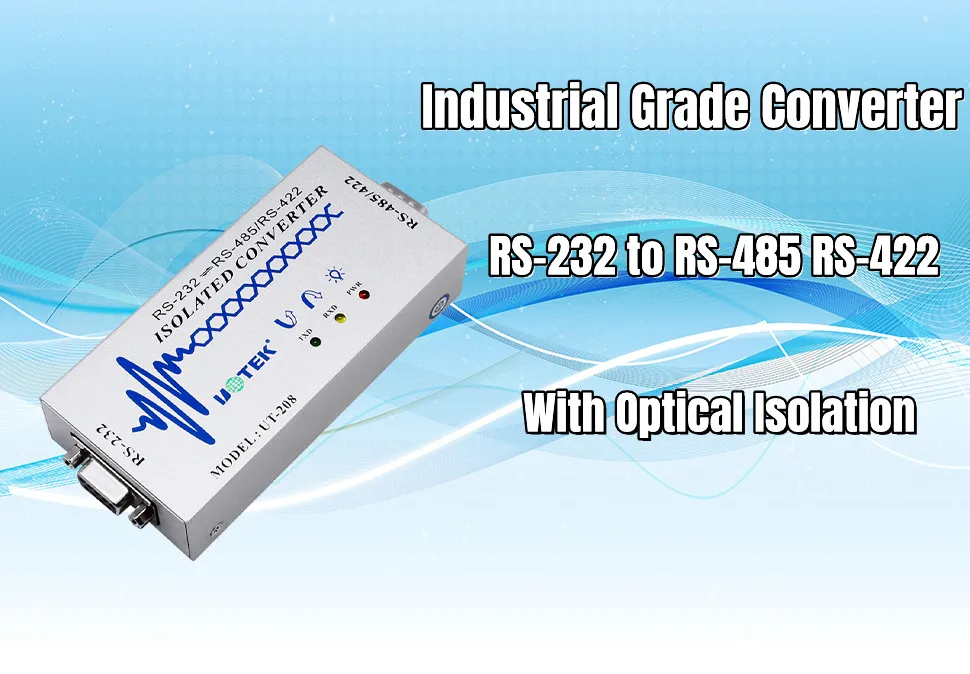

UOTEK Industrial RS-232 para RS-485 RS-422 Conversor RS232 para RS485 RS422 Adaptador Conector DB9 com Isolamento UT-208
UT-208 é um conversor com isolamento optoeletrônico.Está em conformidade com os padrões RS-232C, RS422 e RS-485; ele converte o sinal RS-232 de lado único em um sinal RS-422 ou RS-485 diferencial balanceado.
O isolador optoeletrônico integrado pode fornecer tensão isolada de até 2.500 Vrm;a retenção rápida de tensão instantânea foi projetada para proteger a interface RS-422/RS-485;adota retenção de tensão instantânea avançada TVS (supressor de tensão de TRÂNSIENTE);normalmente, o tubo TVS está em estado de alta impedância;quando ambos os lados do tubo TVS sofrem de impacto de alta potência de repente, a restrição de tensão diminuirá rapidamente a impedância de ambos os lados e absorverá grandes correntes;com isso, a tensão em ambos os lados é fixada no valor presupposto, protegendo o componente do circuito contra danos.
Esta restrição de tensão fornece 600 W para cada fio com proteção contra raios e ESD, e proteção contra sobretensão e sobretensão instantânea no circuito, causando por todos os motivos;a pequena capacitância entre eletrodos garante transmissão de alta velocidade para portas RS-422/485 .A porta RS-232 conecta-se à porta padrão RS-232C por conector fêmea DB9; RS-422/RS-485 adota DB9 macho como conector.
Este conversor possui conversão automática de recepção e transmissão com atraso zero integrado e circuito de E/S exclusivo com controle automático da direção do fluxo de dados
sem qualquer sinal de handshake (RTS, DTR); não há necessidade de configuração de fio de jumper para modo full duplex (RS-422) e half duplex (RS-485), plug & play.É compatível com software e hardware de comunicação atuais, não há necessidade de definir o modo de trabalho anterior baseado em RS-232.
O conversor optoeletrônico isolado UT-208 fornece conexão para comunicação ponto a ponto e ponto a multiponto.Para o modo ponto a multiponto, cada conversor pode conectar 128 conjuntos de dispositivos RS-422 ou RS-485 com taxa de transmissão de 300 a 115,2 Kbps.A potência e o fluxo de dados
indicadores indicam o status de funcionamento.

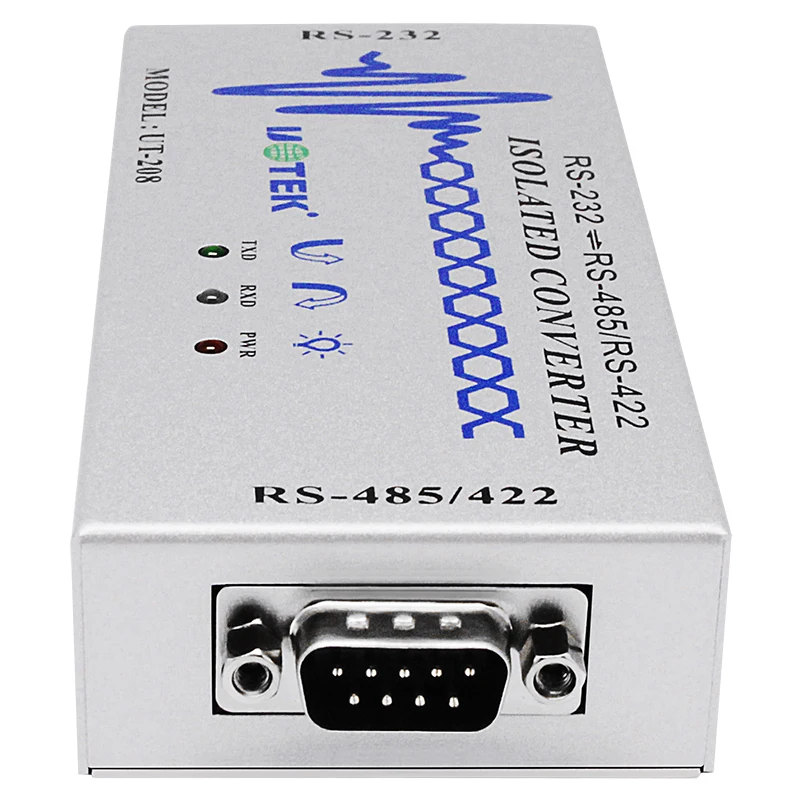

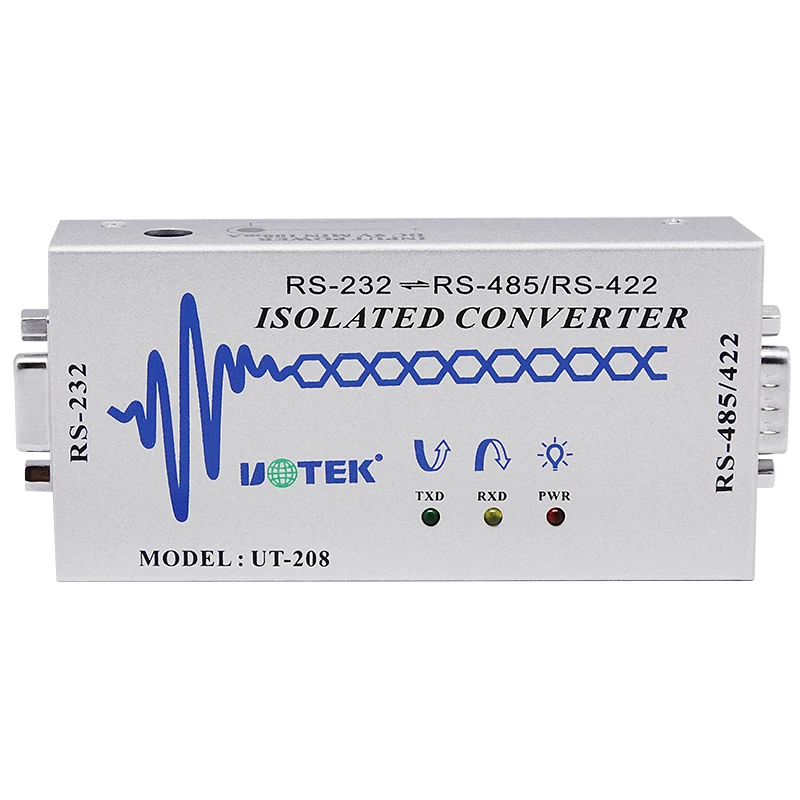

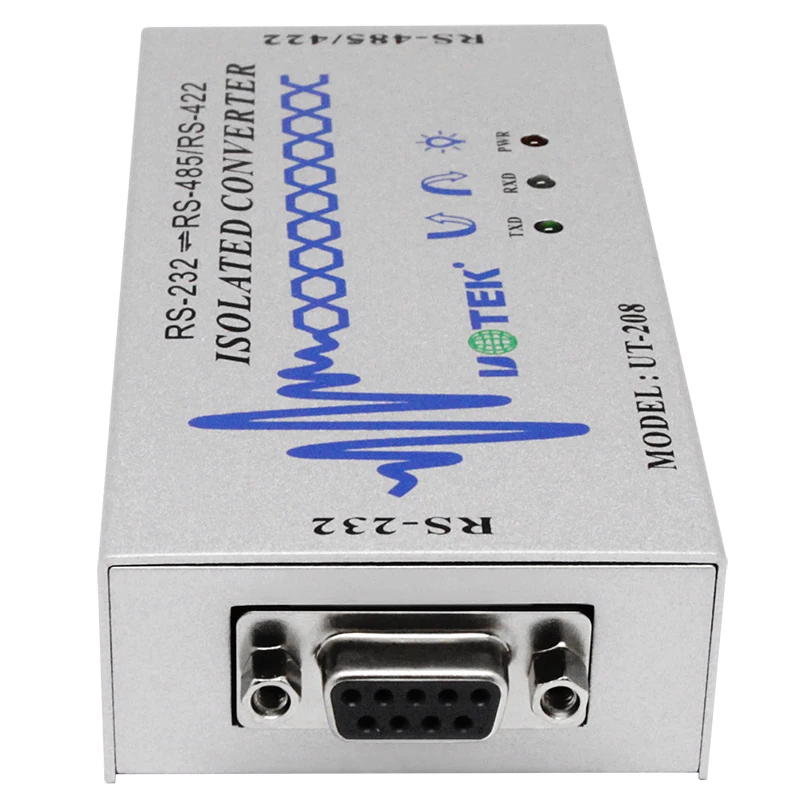

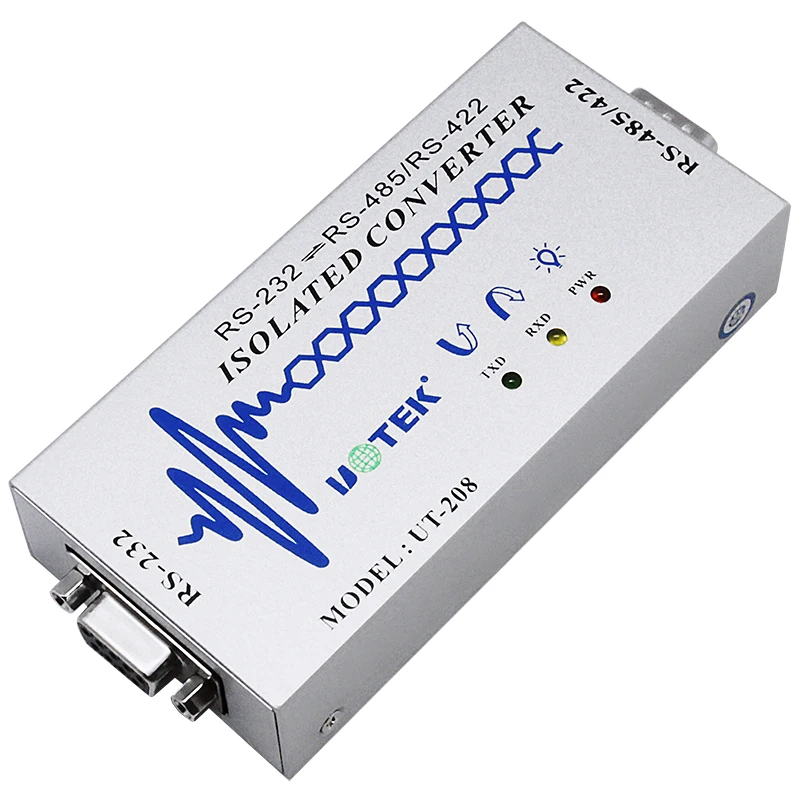

Detalhes do UT-208

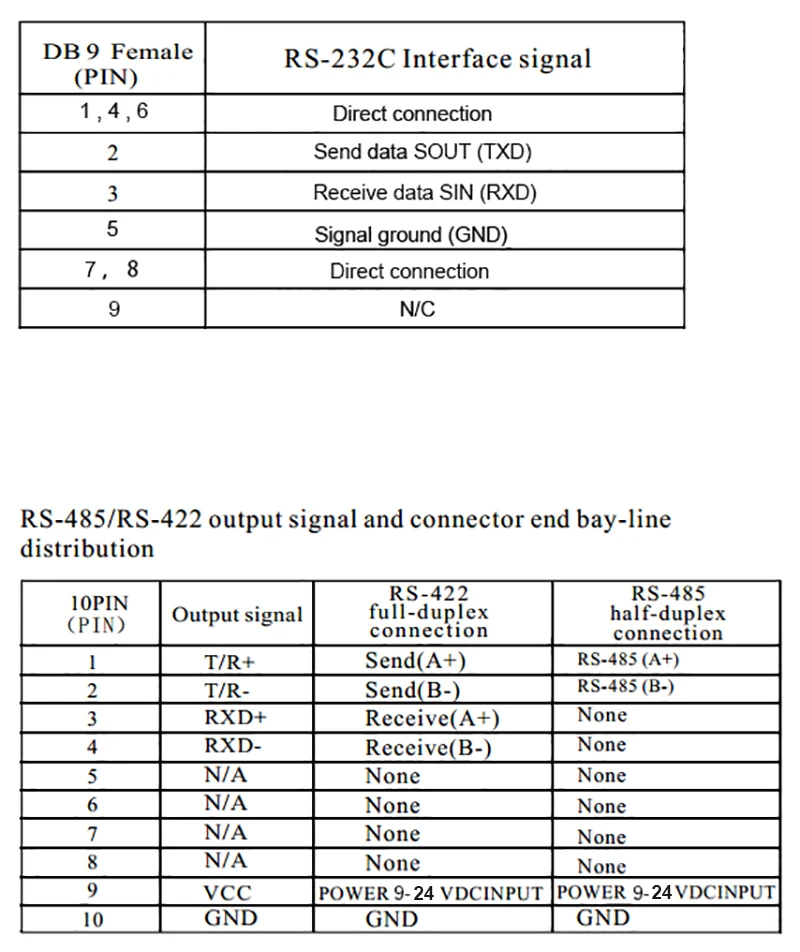

Parâmetros UT-208
● Padrões: RS-232, RS-485, RS-422 TIA/EIA
● Controle automático de direção de dados, sem necessidade de sinal de controle de fluxo externo (RTS), comunicação TXD/RXD/GND real
● Taxa de transmissão: 300bps-115,2Kbps
● Permite conectar 128 conjuntos de dispositivos RS-485 ou RS-422
● Distância de transmissão: 5.000m(9.600BPS)

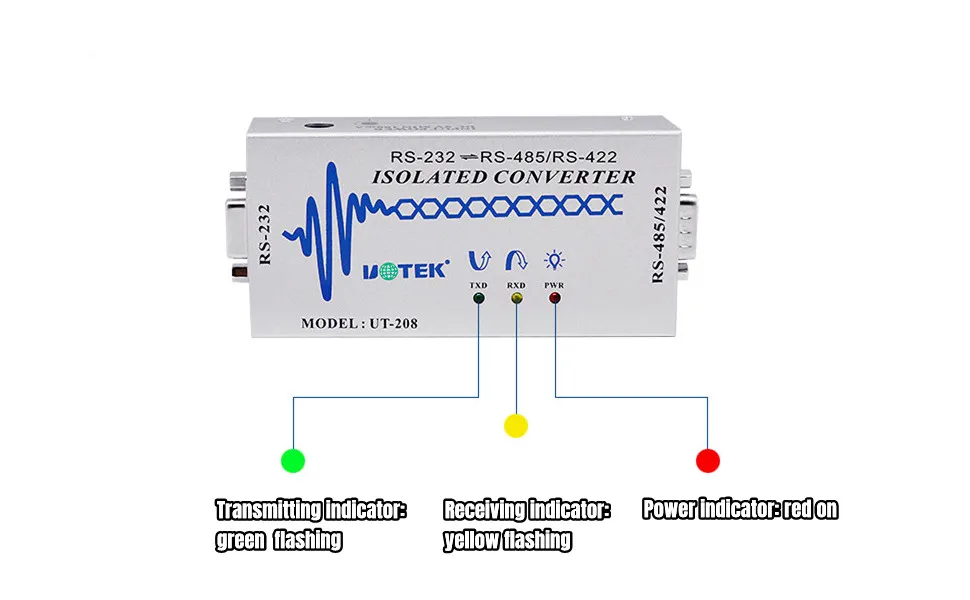

● Indicador de fluxo de energia e dados, detecção de falhas
● Modo de trabalho: half-duplex assíncrono (RS-485) ou full-duplex (RS-422), sem configuração de jumper
● Isolamento aprimorado de 2,5KVrms/500VDC, módulo DC/DC especial, RS-485/422 fornece iluminação de 600W e proteção contra surtos em cada linha

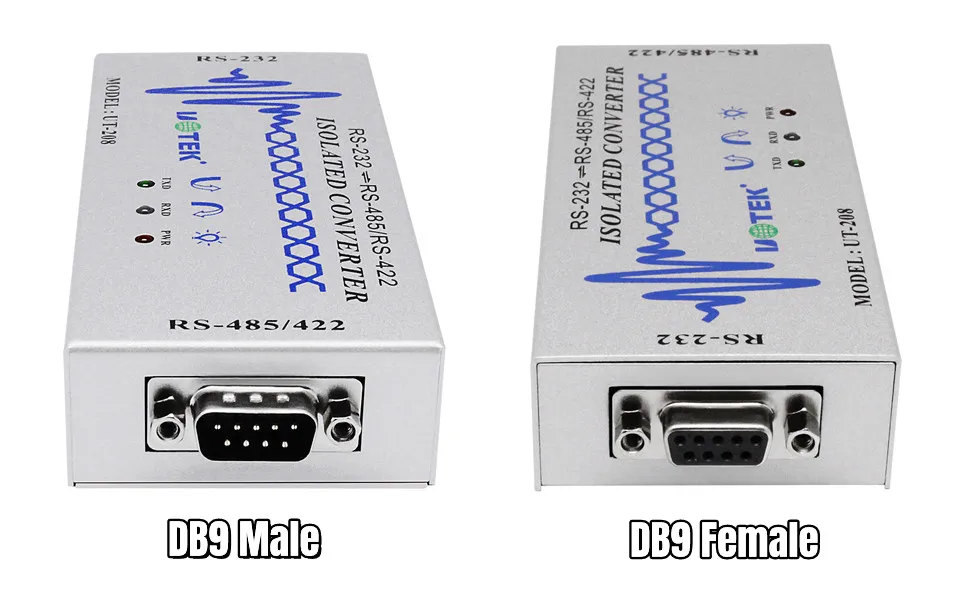

● Conector: conector DB9 fêmea para DB9 macho
● Mídia de transmissão: par trançado ou cabo blindado

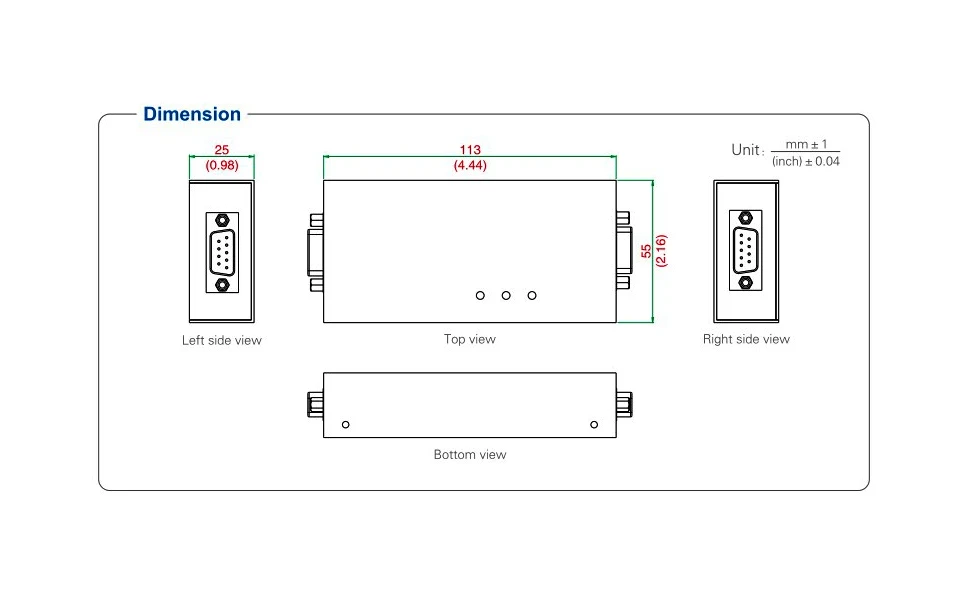

● Dimensão: 113×55×25mm
● Temperatura de operação: -40℃ para 85℃
● Umidade relativa: 5% a 95%
● Funciona com todos os softwares de comunicação, plug & play
● Suporta todos os sistemas operacionais
● Tipo de plugue do adaptador de energia: padrão dos EUA/padrão da UE/padrão do Reino Unido

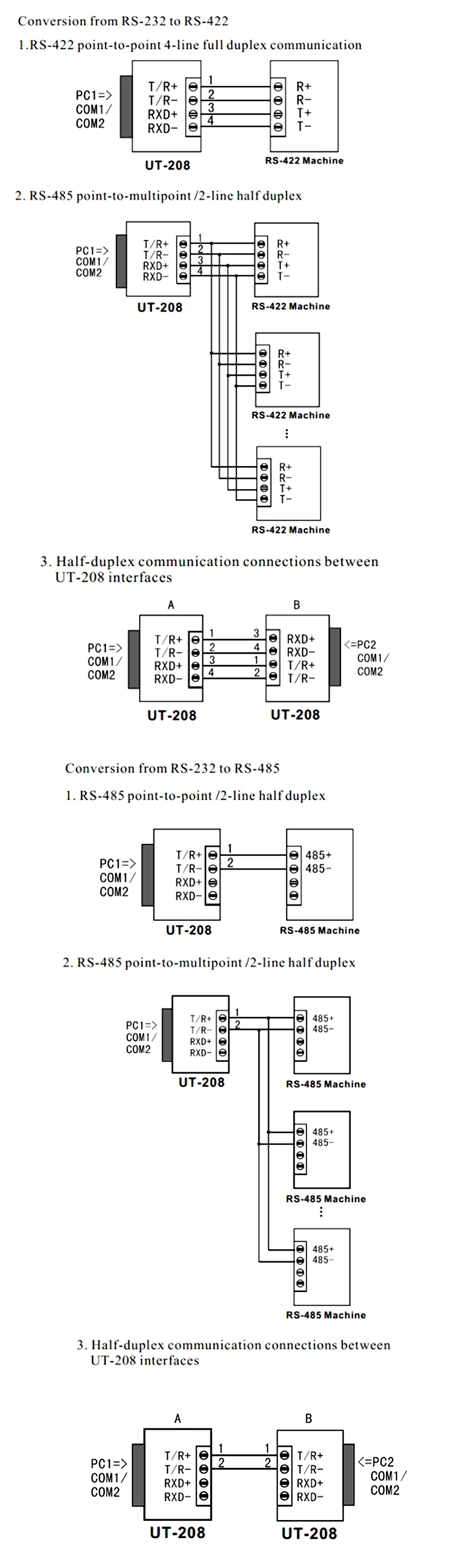

Aplicação UT-208
