- Cutomizado: Sim
- Peso: 1KG
- Dimensões: 28*19*8CM
- Origem: CN (Origem)
- Número do modelo: GT-070-32MT-8PT-G
- Model Number 2: GT-070-32MT-8TC-G
- Model Number 3: GT-070-32MT-8PT
- Model Number 4: GT-070-32MT-8TC
- Brand: Samkoon
- Screen Size: 7.0''
- Digital Inputs/Outputs: 16 inputs+16 outputs
- Output Mode: Transistor
- Communication Port: RS485/USB/U Disk/ 4G-Wifi optional
- Extension Module Installation: Support

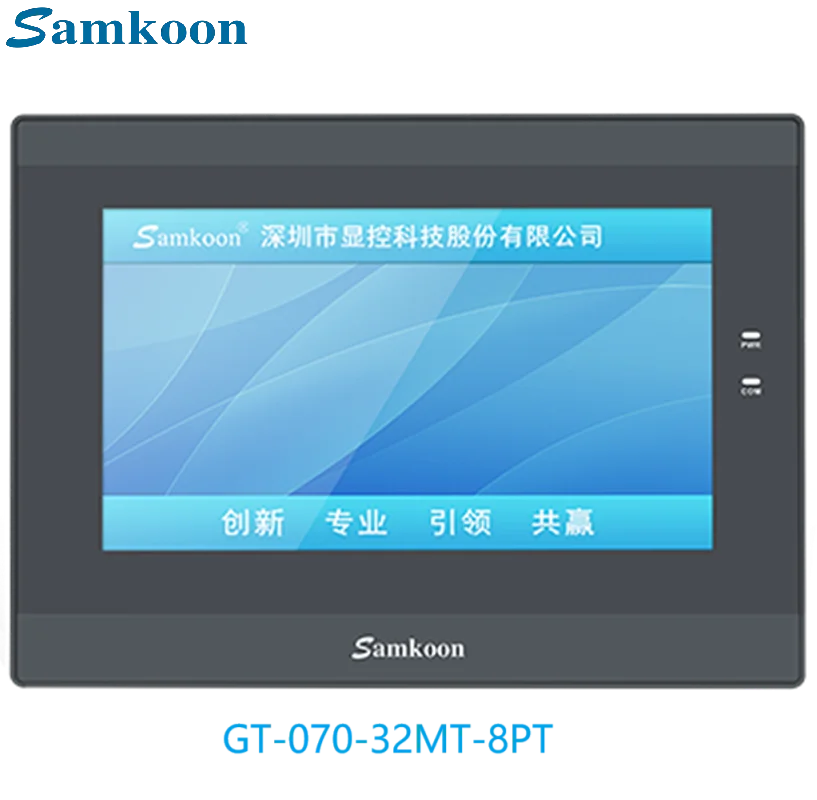

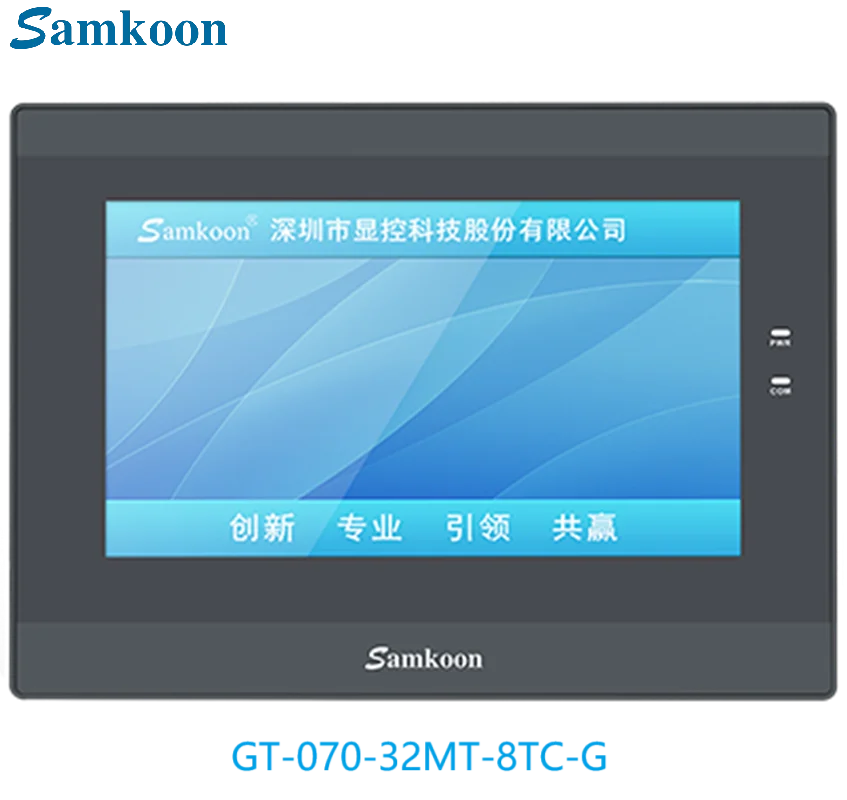

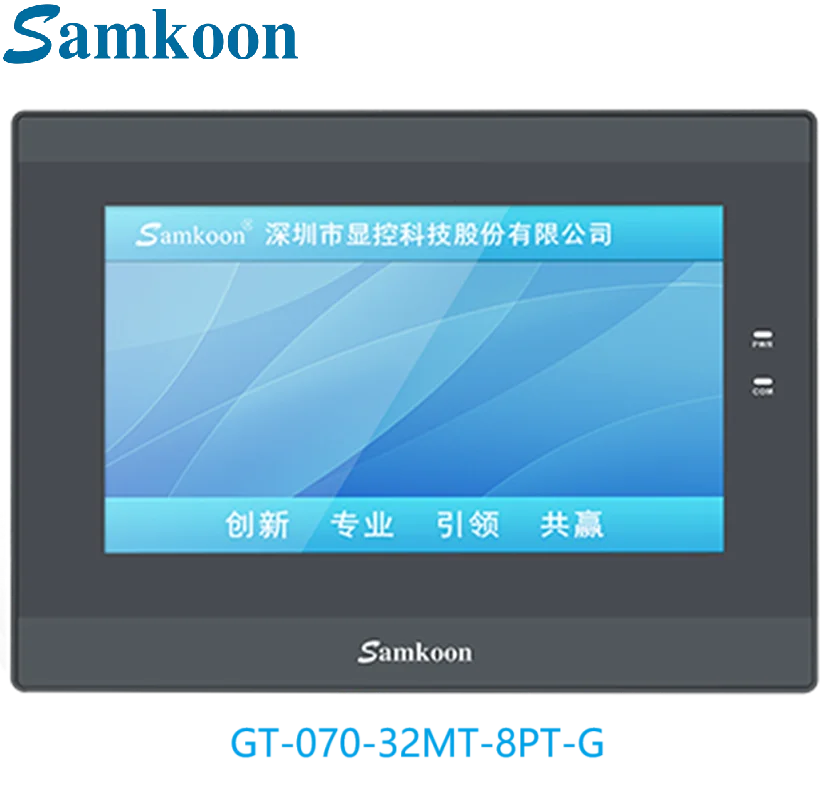

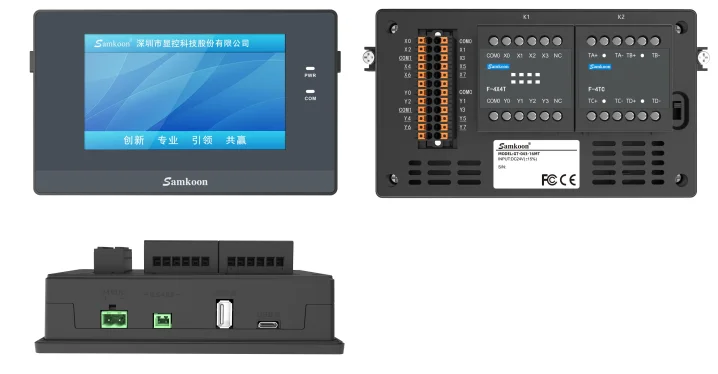

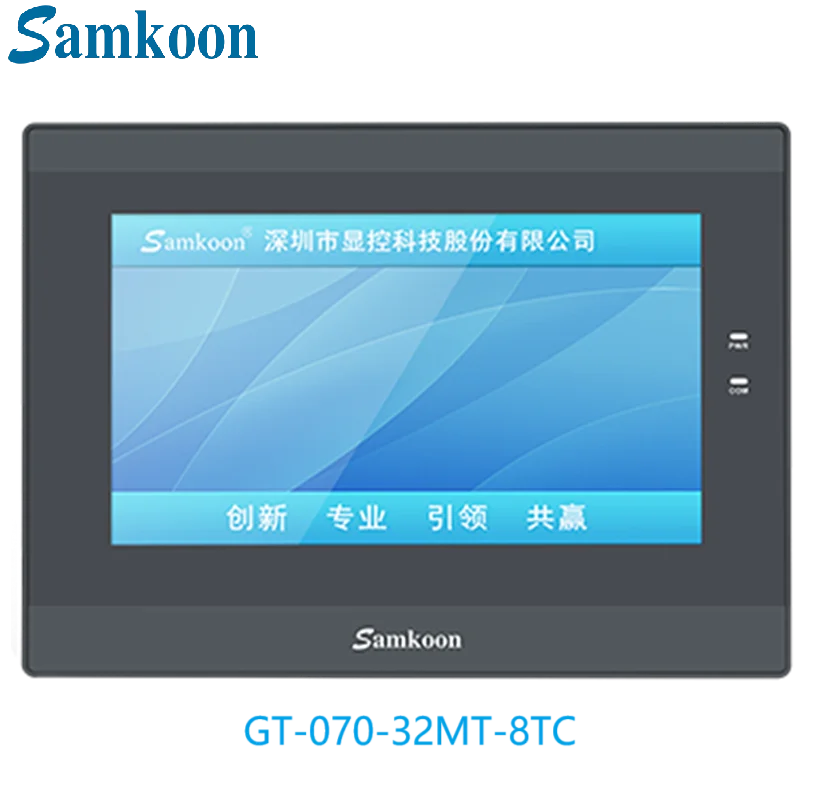

Samkoon 7,0 polegadas tudo-em-um (HMI+PLC)
Visão geral do produto
A série GT da Samkoon combina HMI, PLC e IoT em uma solução de controle multifuncional compacta, ideal para fábricas inteligentes e cenários de automação industrial.Projetada para reduzir espaço, fiação e complexidade do sistema, a série GT aumenta a eficiência e suporta aplicações de alto nível com hardware poderoso e recursos de programação flexíveis.
Principais recursos
1.Design Integrado:
Combina interface homem-máquina, controlador lógico programável e recursos IoT industrial em um único dispositivo.
2. Atualização de aparência, otimização de desempenho, integração perfeita de HMI e PLC

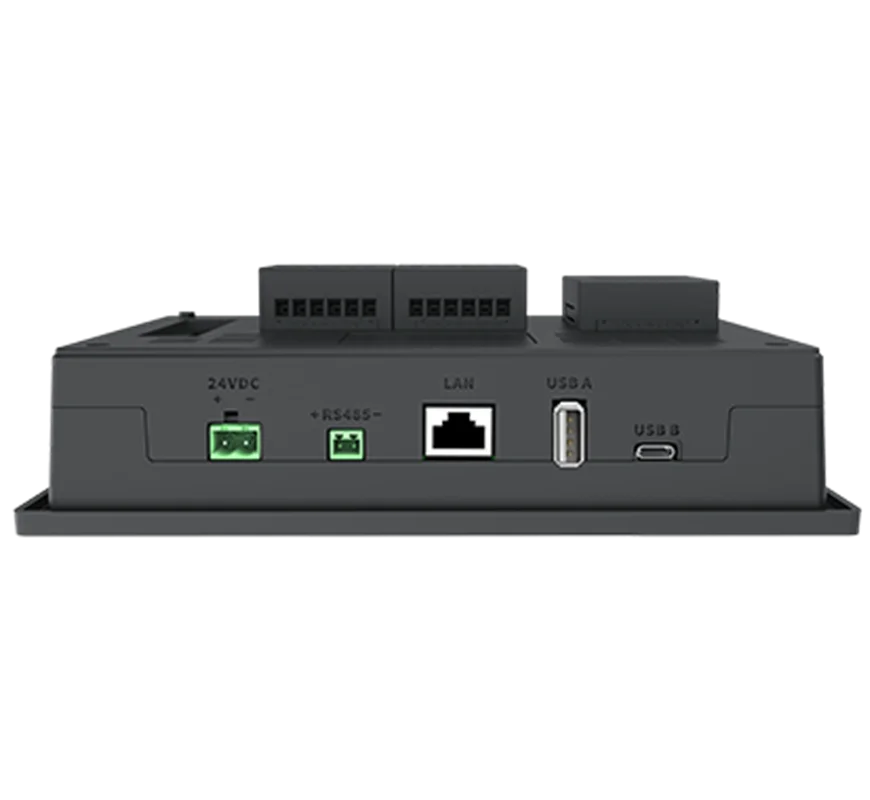

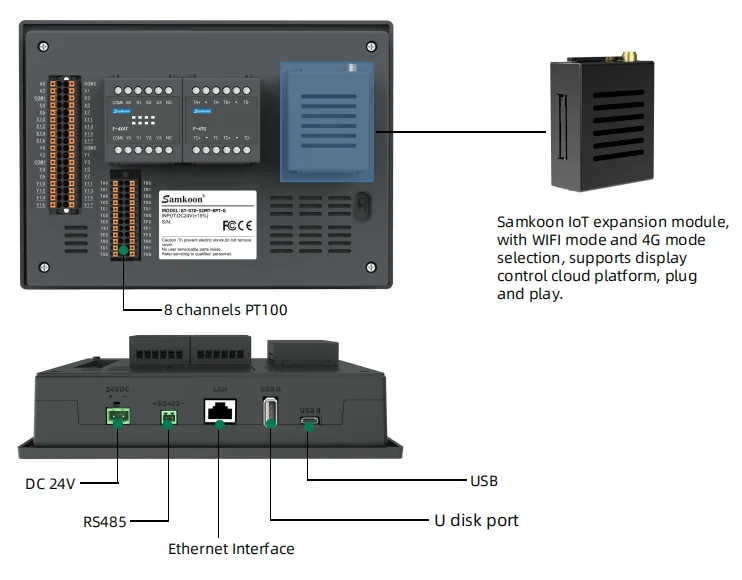

3. Interfaces abundantes e poderosos recursos de comunicação
●Suporta vários modos de comunicação (RS485, Ethernet, WIFI, 4G)
●Suporte para download USB, configuração de atualização de disco U
4.A combinação de funções HMI + PLC, uma nova experiência operacional
●Saída transistor/relé
●Configuração de tela, programação de diagrama ladder integrada
●Cálculo máximo de alta velocidade de 4 canais, suporte máximo de 4 canais de saída de pulso de 100KHz
●Plug-in expansível até 8 entradas de temperatura, suportando termopar/PT100

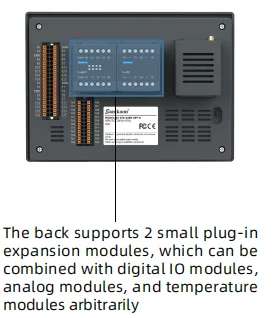

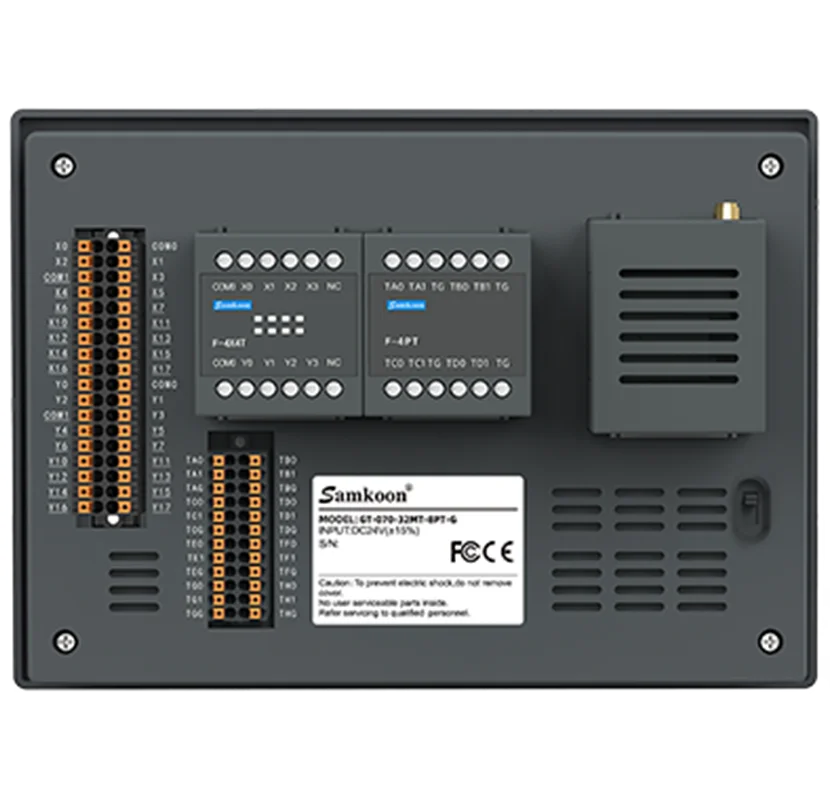

●Plug-in de E/S expansível até 16 pontos IO
Especificações Técnicas
Modelo |
GT - 070 - 32MT - 8PT - G |
GT - 070 - 32MT - 8PT |
GT - 070 - 32MT - 8TC - G |
GT - 070 - 32MT - 8TC |
Tamanho (mm) |
204×148×45 |
204×148×45 |
204×148×45 |
204×148×45 |
Tamanho do furo (mm) |
192×138 |
192×138 |
192×138 |
192×138 |
Tamanho da tela (mm) |
7" (16:9) |
7" (16:9) |
7" (16:9) |
7" (16:9) |
Peso (g) |
700 |
700 |
700 |
700 |
Temperatura do ambiente de trabalho |
-20℃ - 55℃ (sem congelamento) |
-20℃ - 55℃ (sem congelamento) |
-20℃ - 55℃ (sem congelamento) |
-20℃ - 55℃ (sem congelamento) |
Umidade do ambiente de trabalho |
5 - 95% (sem condensação) |
5 - 95% (sem condensação) |
5 - 95% (sem condensação) |
5 - 95% (sem condensação) |
Resistência ao choque |
10 - 25 Hz (direção XYZ 2G/30 minutos) |
10 - 25 Hz (direção XYZ 2G/30 minutos) |
10 - 25 Hz (direção XYZ 2G/30 minutos) |
10 - 25 Hz (direção XYZ 2G/30 minutos) |
Material da concha |
plástico de engenharia ABS + PC |
plástico de engenharia ABS + PC |
plástico de engenharia ABS + PC |
plástico de engenharia ABS + PC |
Tensão de alimentação |
DC24V±15% |
DC24V±15% |
DC24V±15% |
DC24V±15% |
Nível estático |
≤6kV |
≤6kV |
≤6kV |
≤6kV |
Resolução (PX) |
1024×600 |
1024×600 |
1024×600 |
1024×600 |
Contraste |
16.66736111 |
16.66736111 |
16.66736111 |
16.66736111 |
Brilho |
450cd/㎡ |
450cd/㎡ |
450cd/㎡ |
450cd/㎡ |
Painel de toque |
Painel de toque de alta precisão de 4 fios |
Painel de toque de alta precisão de 4 fios |
Painel de toque de alta precisão de 4 fios |
Painel de toque de alta precisão de 4 fios |
Exibir cores |
16,77 milhões |
16,77 milhões |
16,77 milhões |
16,77 milhões |
Módulo de luz de fundo |
LED |
LED |
LED |
LED |
Armazenamento |
128 MB DDR |
128 MB DDR |
128 MB DDR |
128 MB DDR |
CPU |
Cortex A7 1GHz.Núcleo duplo |
Cortex A7 1GHz.Núcleo duplo |
Cortex A7 1GHz.Núcleo duplo |
Cortex A7 1GHz.Núcleo duplo |
RAM |
128 MB de flash |
128 MB de flash |
128 MB de flash |
128 MB de flash |
Compatibilidade com FCC |
Está em conformidade com FCC, Classe A |
Está em conformidade com FCC, Classe A |
Está em conformidade com FCC, Classe A |
Está em conformidade com FCC, Classe A |
Teste de tensão suportável |
1000V CA, 1 minuto |
1000V CA, 1 minuto |
1000V CA, 1 minuto |
1000V CA, 1 minuto |
Certificação CE |
Está em conformidade com os padrões EN55032 e EN55035 |
Está em conformidade com os padrões EN55032 e EN55035 |
Está em conformidade com os padrões EN55032 e EN55035 |
Está em conformidade com os padrões EN55032 e EN55035 |
Classe de proteção |
IP65 (painel frontal) |
IP65 (painel frontal) |
IP65 (painel frontal) |
IP65 (painel frontal) |
Entrada digital |
16 |
16 |
16 |
16 |
Contador de alta velocidade |
2 monofásicos (X0, X2) 200kHz2 monofásicos (X1, X3) 20kHz |
2 monofásicos (X0, X2) 200kHz2 monofásicos (X1, X3) 20kHz |
2 monofásicos (X0, X2) 200kHz2 monofásicos (X1, X3) 20kHz |
2 monofásicos (X0, X2) 200kHz2 monofásicos (X1, X3) 20kHz |
Contador de fase AB |
Contagem de fase 2AB (X0X1, X2X3)200kHz |
Contagem de fase 2AB (X0X1, X2X3)200kHz |
Contagem de fase 2AB (X0X1, X2X3)200kHz |
Contagem de fase 2AB (X0X1, X2X3)200kHz |
Saída digital |
16 transistores, incluindo 4 saídas de pulso de alta velocidade e 200KHz |
16 transistores, incluindo 4 saídas de pulso de alta velocidade e 200KHz |
16 transistores, incluindo 4 saídas de pulso de alta velocidade e 200KHz |
16 transistores, incluindo 4 saídas de pulso de alta velocidade e 200KHz |
Saída RTD |
8 canais PT100/PT100/PT120 |
8 canais PT100/PT100/PT120 |
Entrada de termopar tipo K/T de 8 canais |
Entrada de termopar tipo K/T de 8 canais |
Extensões IO |
Até 16 canais |
Até 16 canais |
Até 16 canais |
Até 16 canais |
Módulo de temperatura |
Com o plug-in, pode ser conectado de 8 maneiras, suporta termopar/PT100 |
Com o plug-in, pode ser conectado de 8 maneiras, suporta termopar/PT100 |
Com o plug-in, pode ser conectado de 8 maneiras, suporta termopar/PT100 |
Com o plug-in, pode ser conectado de 8 maneiras, suporta termopar/PT100 |
Módulo de extensão analógica |
Através do plug-in, 8 canais podem ser conectados |
Através do plug-in, 8 canais podem ser conectados |
Através do plug-in, 8 canais podem ser conectados |
Através do plug-in, 8 canais podem ser conectados |
Software de configuração |
SKTOOL7.1 |
SKTOOL7.1 |
SKTOOL7.1 |
SKTOOL7.1 |
Módulo de extensão Iot |
suporte módulo 4G/módulo WIFI |
NÃO |
suporte módulo 4G/módulo WIFI |
NÃO |
Porta USB |
SIM |
SIM |
SIM |
SIM |
Porta de disco U |
SIM |
SIM |
SIM |
SIM |
Porta de comunicação PLC |
NÃO |
NÃO |
NÃO |
NÃO |
Porta de comunicação HMI |
1 RS485 |
1 RS485 |
1 RS485 |
1 RS485 |
Interface Ethernet |
SIM |
SIM |
SIM |
SIM |

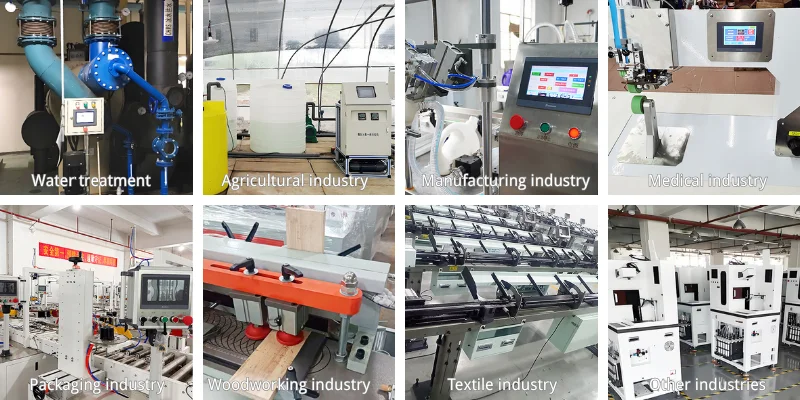

Cenários de aplicação |
Embalagem e envio

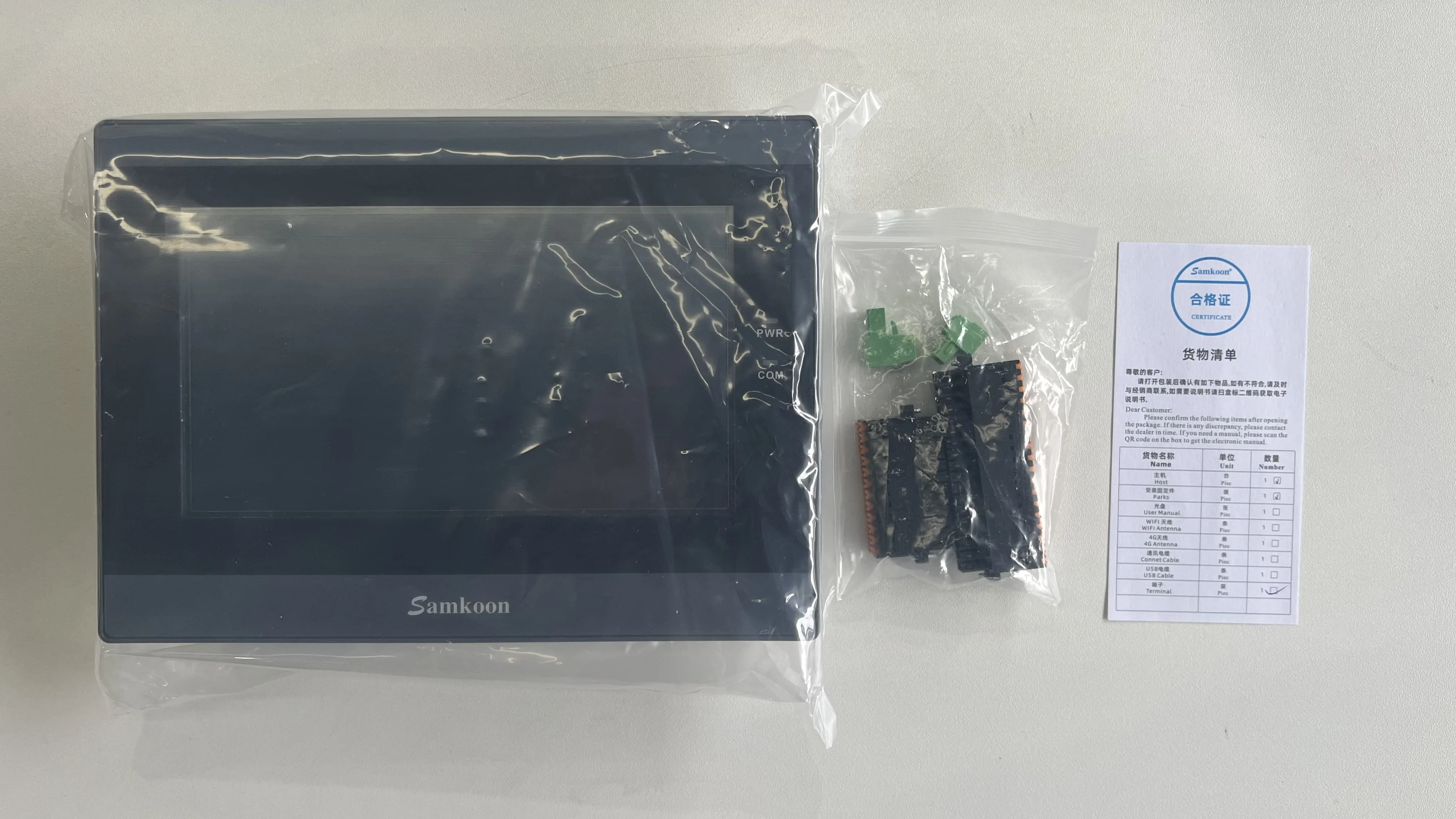

1.1 × tudo-em-um (4,3") + 1 × conjunto de fixadores de montagem
Por favor note:
A embalagem do produto pode variar ligeiramente dependendo do modelo ou lote específico.Garantimos que todos os itens estejam embalados com segurança para evitar danos durante o transporte.A embalagem real recebida pode diferir das imagens de referência, mas sempre atenderá aos nossos padrões de qualidade e proteção.
2.Prazo de entrega: 3 a 5 dias úteis
3.Método de envio: logística padrão do AliExpress/DHL/UPS/FedEx
4.Logotipo/firmware personalizado: OEM disponível (MOQ 500 unidades.Para obter detalhes, entre em contato com nossa equipe de atendimento)
Sobre nós
Fundada em março de 2007, Samkoon é uma marca líder em automação industrial, atendendo mais de 5.000 clientes em mais de 40 países.Nossa equipe de mais de 300 profissionais globais, incluindo mais de 200 especialistas em P&D, completou mais de 45.000 projetos e proteziu mais de 20 direitos de propriedade intelectual.Oferecemos soluções avançadas e confiáveis - HMI, PLC, HMI + PLC tudo-em-um, servo drives, VFDs e plataformas IoT - projetadas para precisão e eficiência na fabricação inteligente.
Certificações
Métodos de pagamento
Aceitamos uma variedade de métodos de pagamento seguros no AliExpress, incluindoVisa, MasterCard, Maestro, American Express, WebMoney, QIWI, Boleto, AliPay e PayPal (onde disponíveis), bem como transferências bancárias internacionais (T/T).Todas as transações são protegidas pela Proteção ao Comprador do AliExpress para sua tranquilidade.
Garantia e serviço pós-venda
lGarantia do fabricante de 18 meses
Abrange defeitos de hardware e mau funcionamento do sistema sob uso normal.
lSuporte técnico vitalício
Assistência remota disponível para configuração, firmware e integração.
lDevoluções e trocas
Para remessas danificadas, entre em contato conosco dentro de 3 dias com evidências fotográficas.
Contate-nos a qualquer momento
Sinta-se à vontade para entrar em contato com arquivos de suporte, documentação ou firmware. Responderemos dentro de 24 horas.
