- Químico Hign-em causa: Nenhum
- Nome da marca: YUN DUAN
- Número do modelo: T06
- Largura ou Diâmetro da Guia: 12mm
- Origem: CN (Origem)
- Certificado: CE
- Horizontal load: 5KG (Max)
- Vertical load: 2.5KG(Max)
- Screw Model: Trapezoidal screw (T6)
- Screw Pitch: 1mm/2mm/4mm/6mm/12mm
- Motor Size: NEMA11(28MM)
- Holding torque: 6.5Ncm/0.065N.m
- Mobile panel size: 30mm X 32mm
- Repeat positioning accuracy: 0.02mm-0.03
- Maximum speed: 80mm/s
- Rail width: 8MM
- Block: MGN8H
- Stroke: 50MM/100MM/150MM/200MM/250MM/300MM
- sliding table: 28mm stepper motor
- linear guide: linear actuator
- linear rail: linear stage
- linear guide rail: stepper linear guide
- Z-axis sliding table: Mini slide table
- Mini linear rail: Mini sliding table
- Mini linear guide: Mini linear Stage

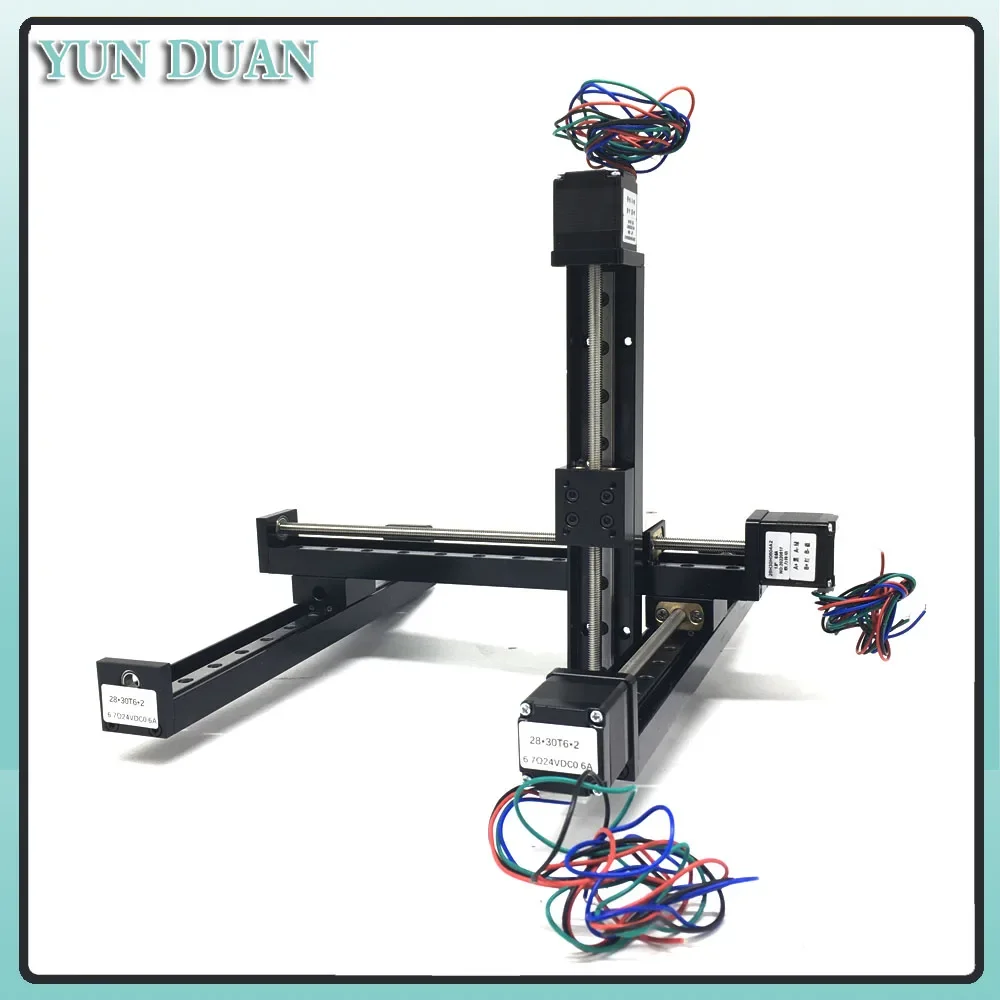

- T-type Sliding Table: XYZ axis linear guides
- Guide rail: Guide motor
- linear motor: linear rail kit
- T-type Sliding Table Rail Linear: T-type Sliding Table
- Mini T-type Sliding Table: XY axis Sliding Table
Deslizando a tabela:

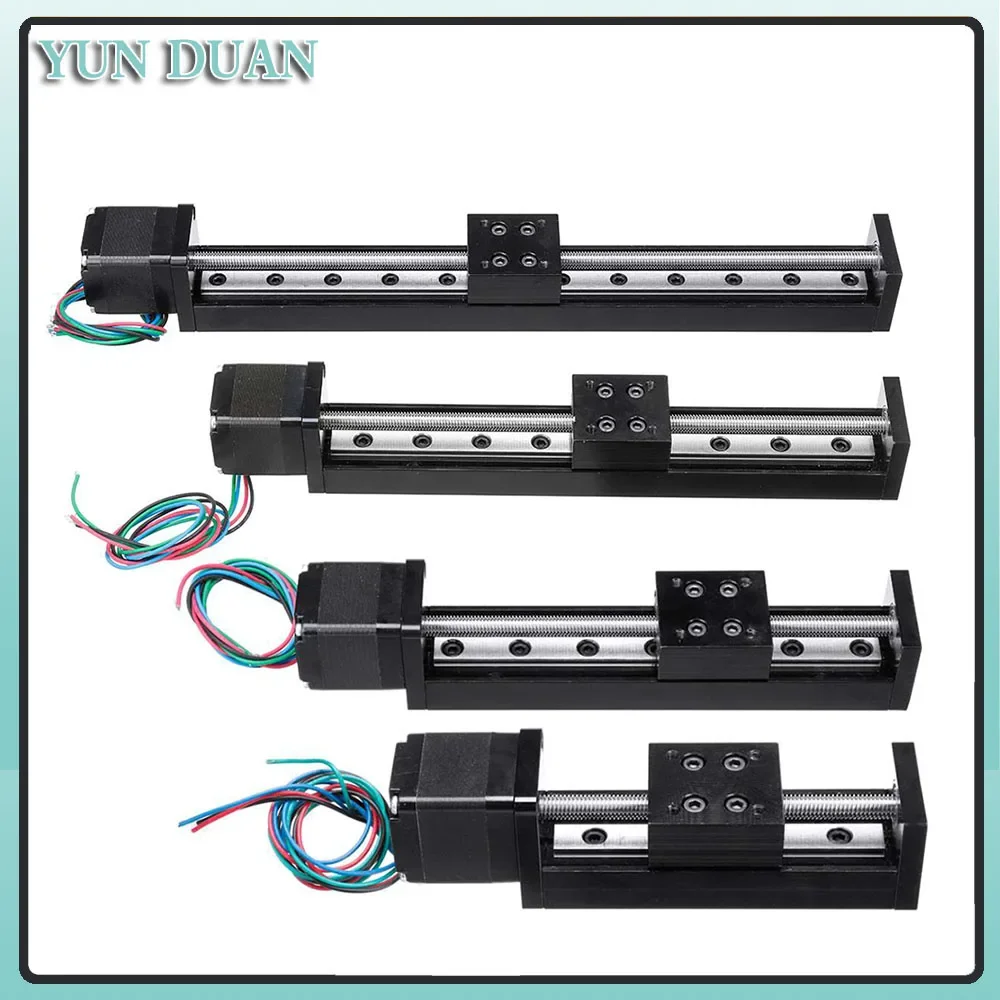

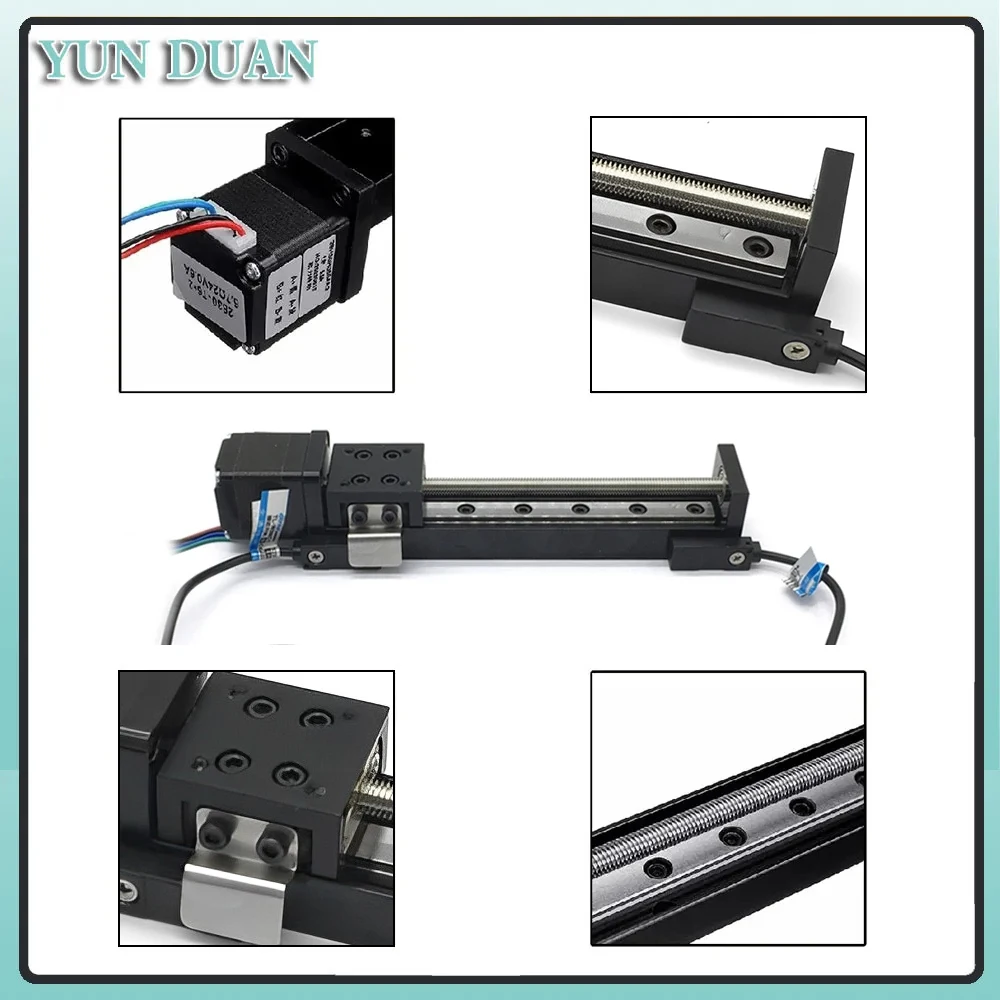

1 * mesa deslizante com motor deslizante Nema11
2 * NPN Sensor normalmente aberto do limite

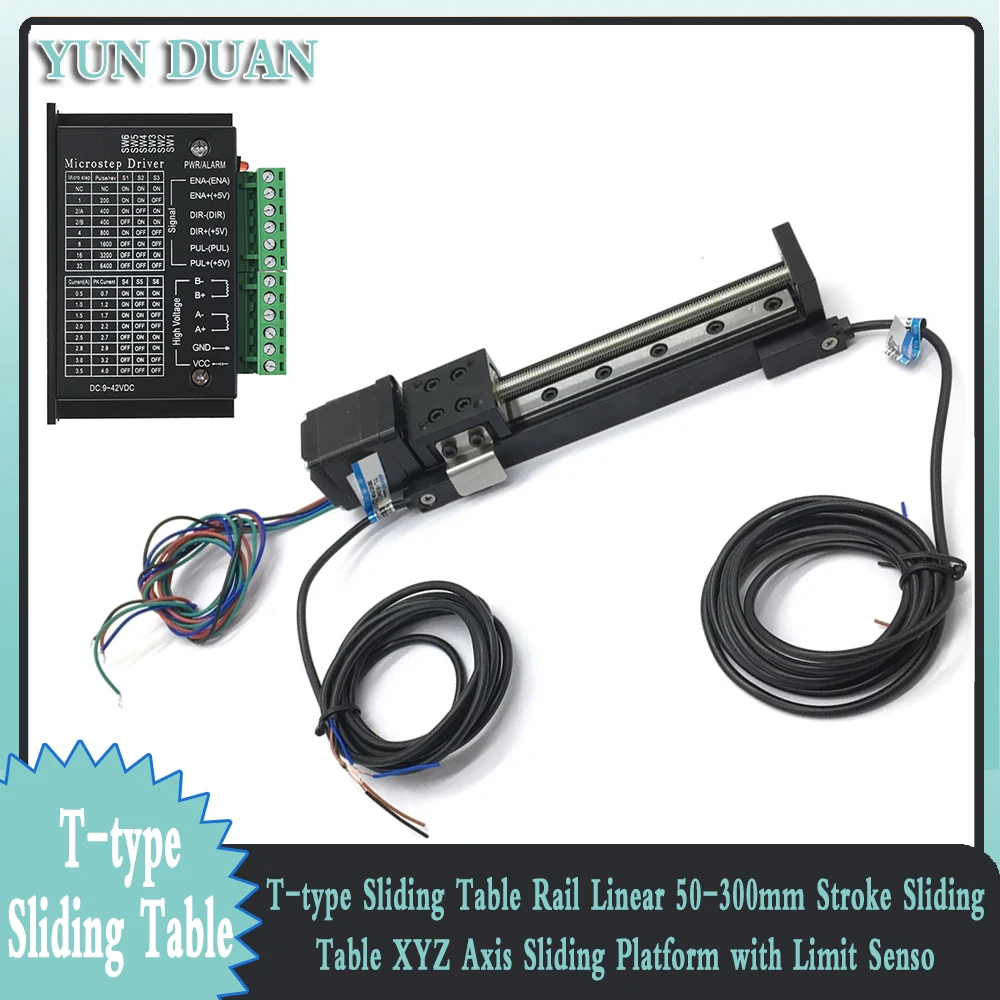

Deslize com motorista:
1 * mesa deslizante com motor deslizante Nema11
2 * NPN Sensor normalmente aberto do limite
Motorista 1 * TB6600

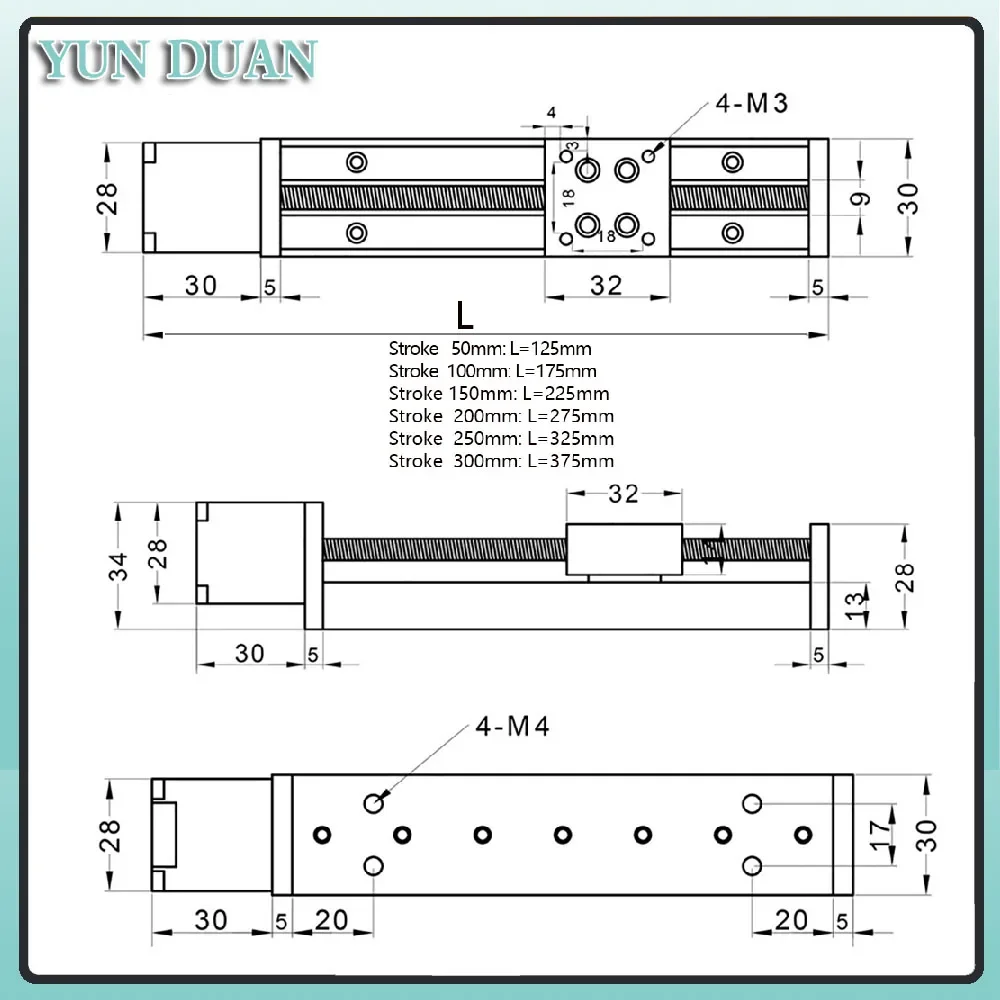

Deslizando a tabela Especificação :
Carga horizontal: 5 QUILOGRAMAS (máximo)
Carga vertical: 1 quilograma (máximo)
Tamanho do painel móvel: 30 milímetros x 32 milímetros
Curso/curso eficazes: 50-300mm
Repita a precisão do posicionamento: 0,02 milímetros-0,03 milímetros
Velocidade máxima: 80 mm/s
Largura do trilho: 8mm
Bloco: MGN8H
Precisão do parafuso: C7
Modelo do parafuso: T6 * 2/T6 * 4/T6 * 6/T6 * 12
(Diâmetro 6mm, Passo do chumbo 1mm/ 2 milímetros/4 milímetros/6 milímetros/12 milímetros, Selecione por favor a ligação que você precisa)

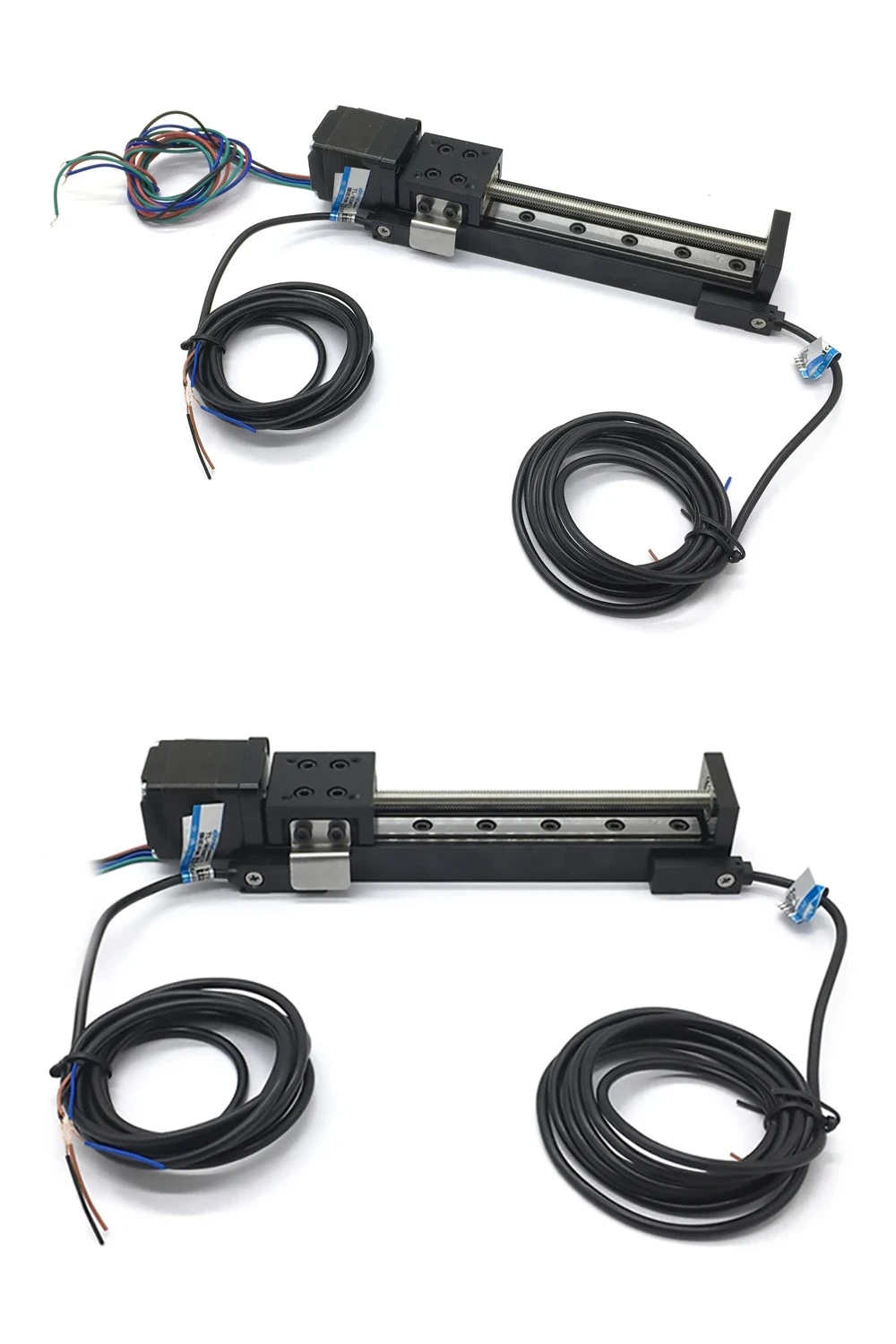

Especificações do sensor do limite: NPN normalmente aberto
A função do sensor de limite:
1. Impedindo a colisão: A corrediça do CNC pode experimentar a colisão durante a operação devido à operação incorreta ou ao mau funcionamento do equipamento, causando dano ao equipamento e ao workpiece. A instalação de um sensor limite pode monitorar a posição da mesa deslizante em tempo real. Quando a mesa deslizante se move para a posição limite definida, o sensor enviará um sinal para controlar a mesa deslizante para parar imediatamente de se mover, evitando assim a ocorrência de acidentes de colisão. 2. Melhorando a precisão: O sensor do limite pode exatamente monitorar e fornecer o feedback na posição do tempo real da tabela deslizante, que ajuda o operador a controlar mais finamente a tabela deslizante, melhorando assim a precisão usinagem. Otimização do processo de usinagem: os sensores limite podem fornecer feedback de posição em tempo real durante o processo de usinagem, ajudando os operadores a entender melhor o processo de usinagem e planejar as próximas etapas. 3. Detecção de falhas: Os sensores do limite podem igualmente ser usados para detectar falhas ou situações anormais na corrediça, tais como corrediças coladas ou excessivamente desgastadas, fornecendo a informação oportuna da falha para pessoais da manutenção, ajudando a reparar problemas em tempo hábil e evitando maiores perdas.
Especificações do motor deslizante:
Tamanho do motor: NEMA11(28MM)
Diâmetro do eixo: 5mm
Guardando o torque: 6.5Ncm/0,065N. m
Tipo: híbrido
Fase: 2
Atual: 0,6A
Certificação: CCC,CE, ISO
Passo ângulo: 1,8 graus
(...) Se você precisar substituir o motor por um torque maior, entre em contato conosco antes de fazer o pedido, nós lhe daremos o menor preço.)

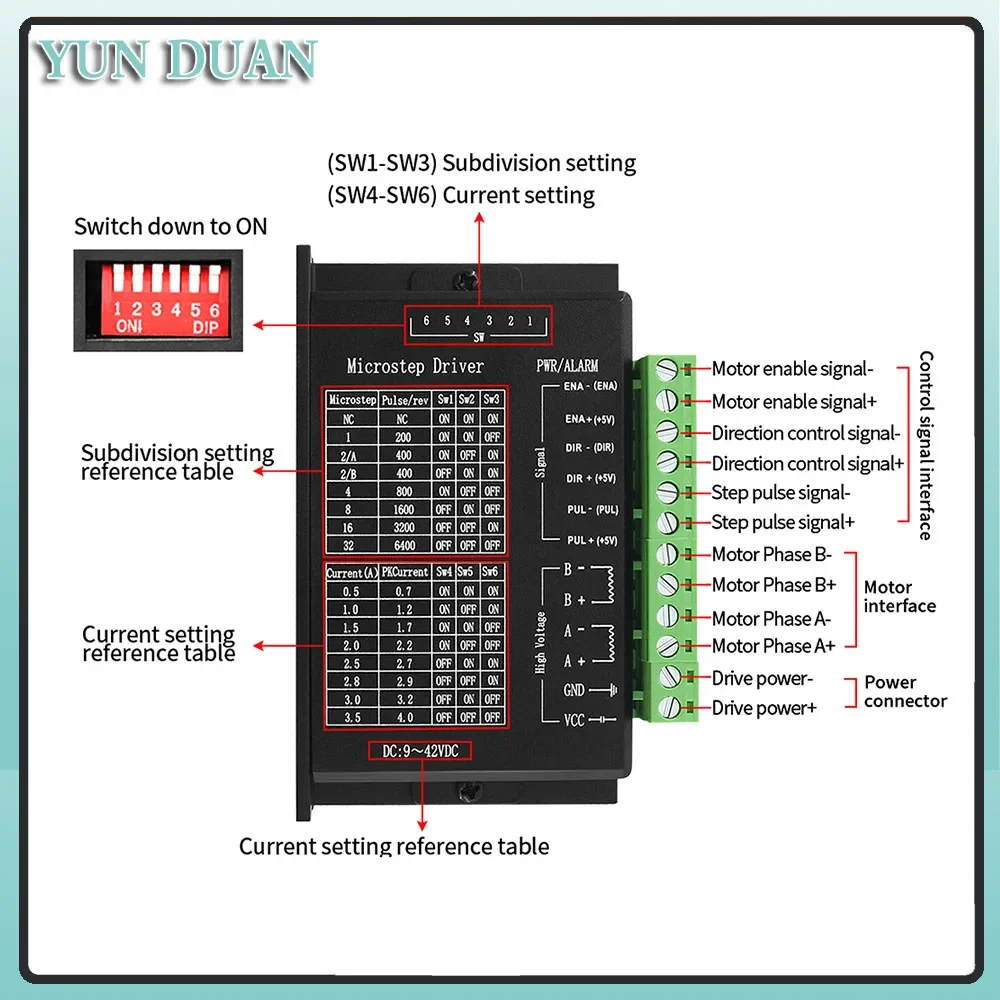

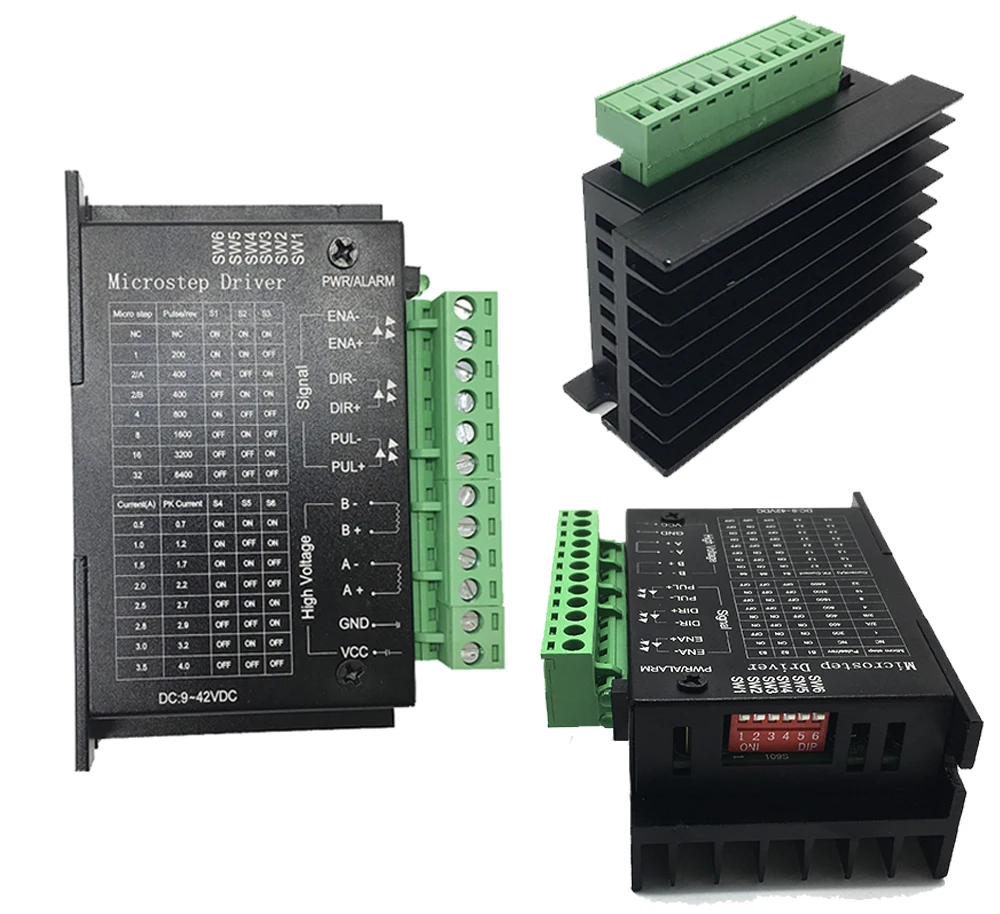

Especificações do motorista:
Modelo: TB6600
* Fonte de alimentação DC 9-42V (12-24V recomendado)
* Control entrada do sinal tensão 3.3V-24V universal
* 6 subdivisão precisões são opcionais
* A corrente máxima da saída pode alcançar 4.0A (apropriado para o motor deslizante com 1.8NM e abaixo, 57, 42)
* H-ponte bipolar unidade atual constante
* Proteção de temperatura incorporada e proteção de sobrecarga
* O meio fluxo automático reduz o calor
* Otimização do ruído do motor
