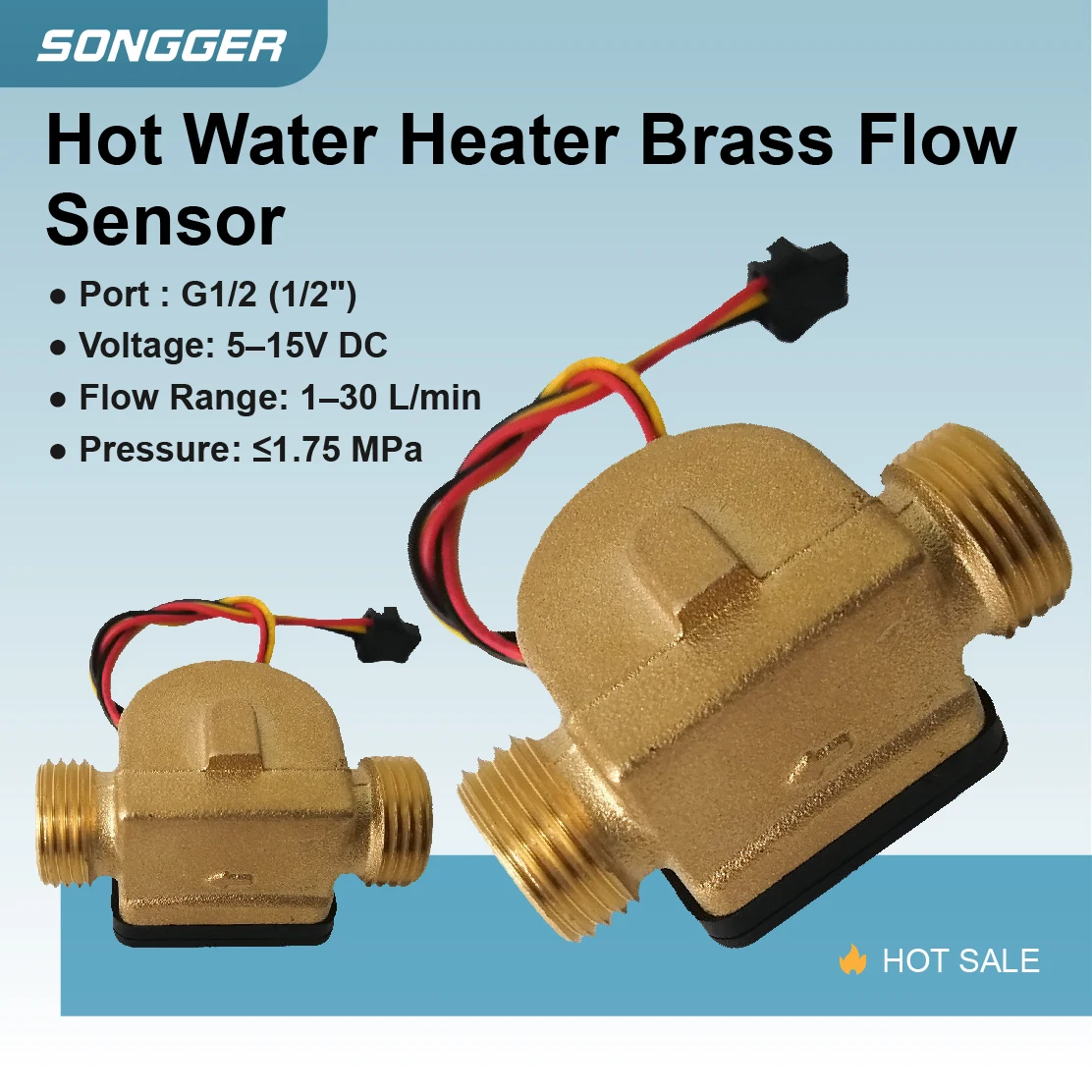

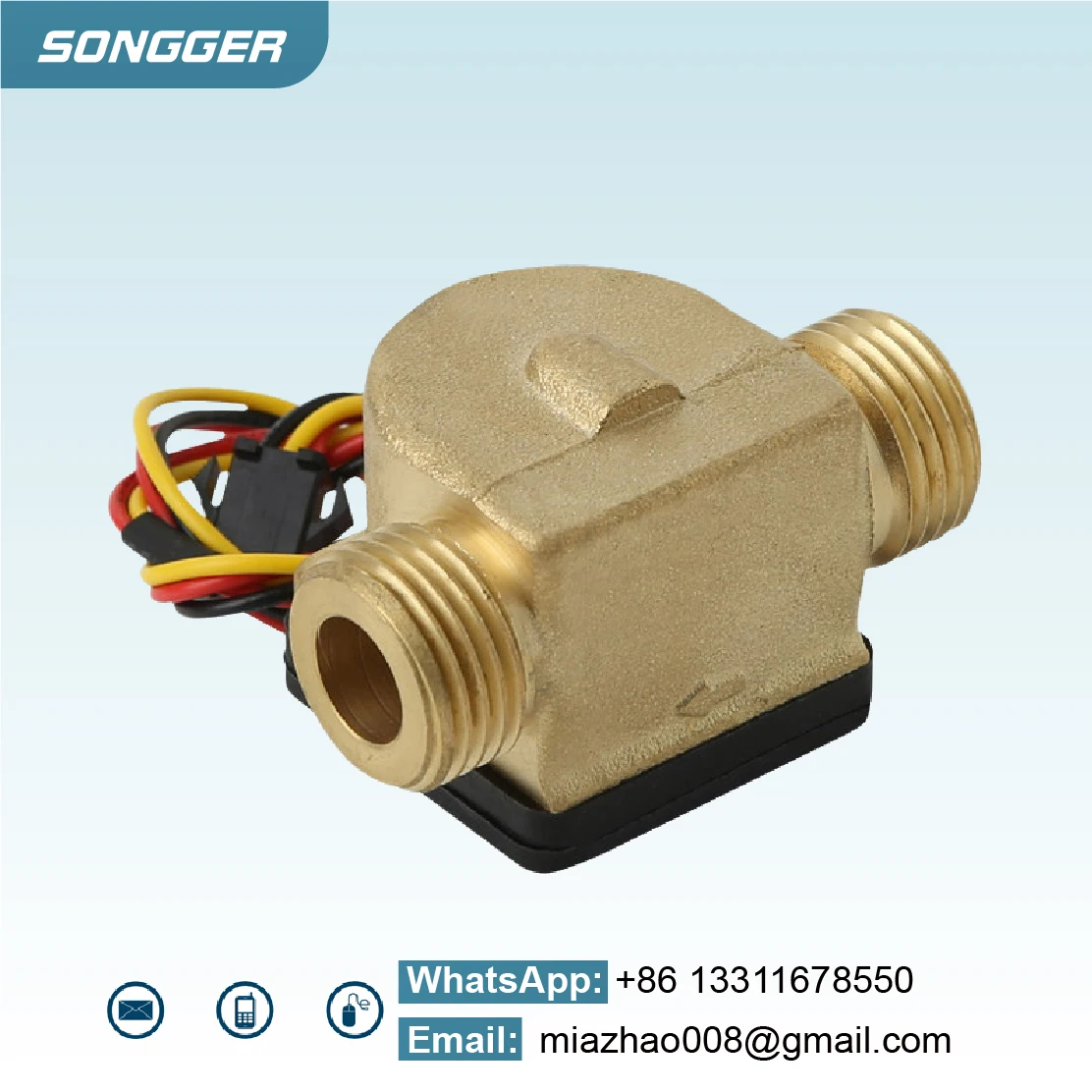

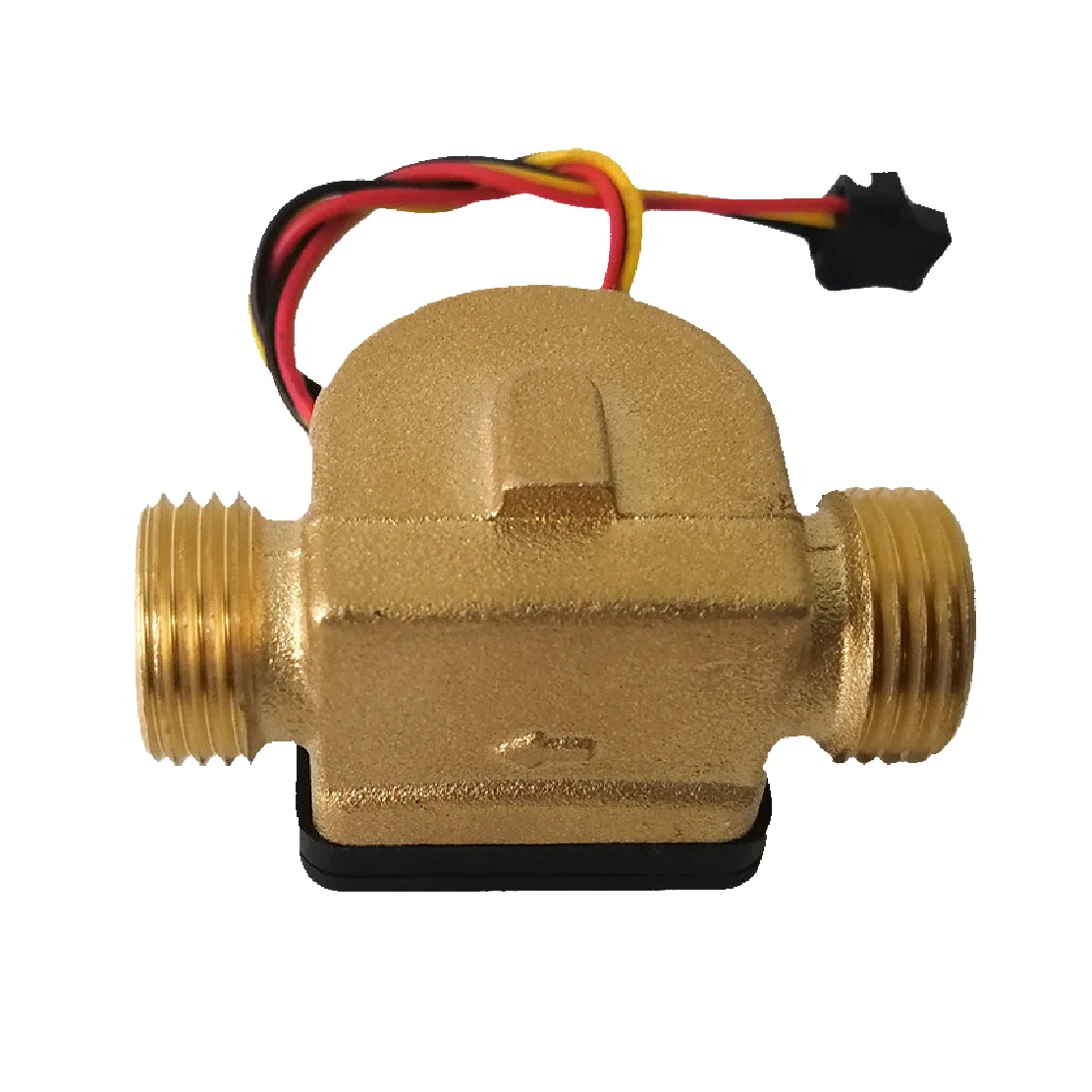

Sensor de Fluxo de Água Hall Latão G1/2 ZJ-B13 ZJ-B26 Medidor de Vazão Líquido Saída de Pulso 5-15VDC 1-30L Min 1.75MPa para Aquecedor de Água Caldeira

1. NOTA

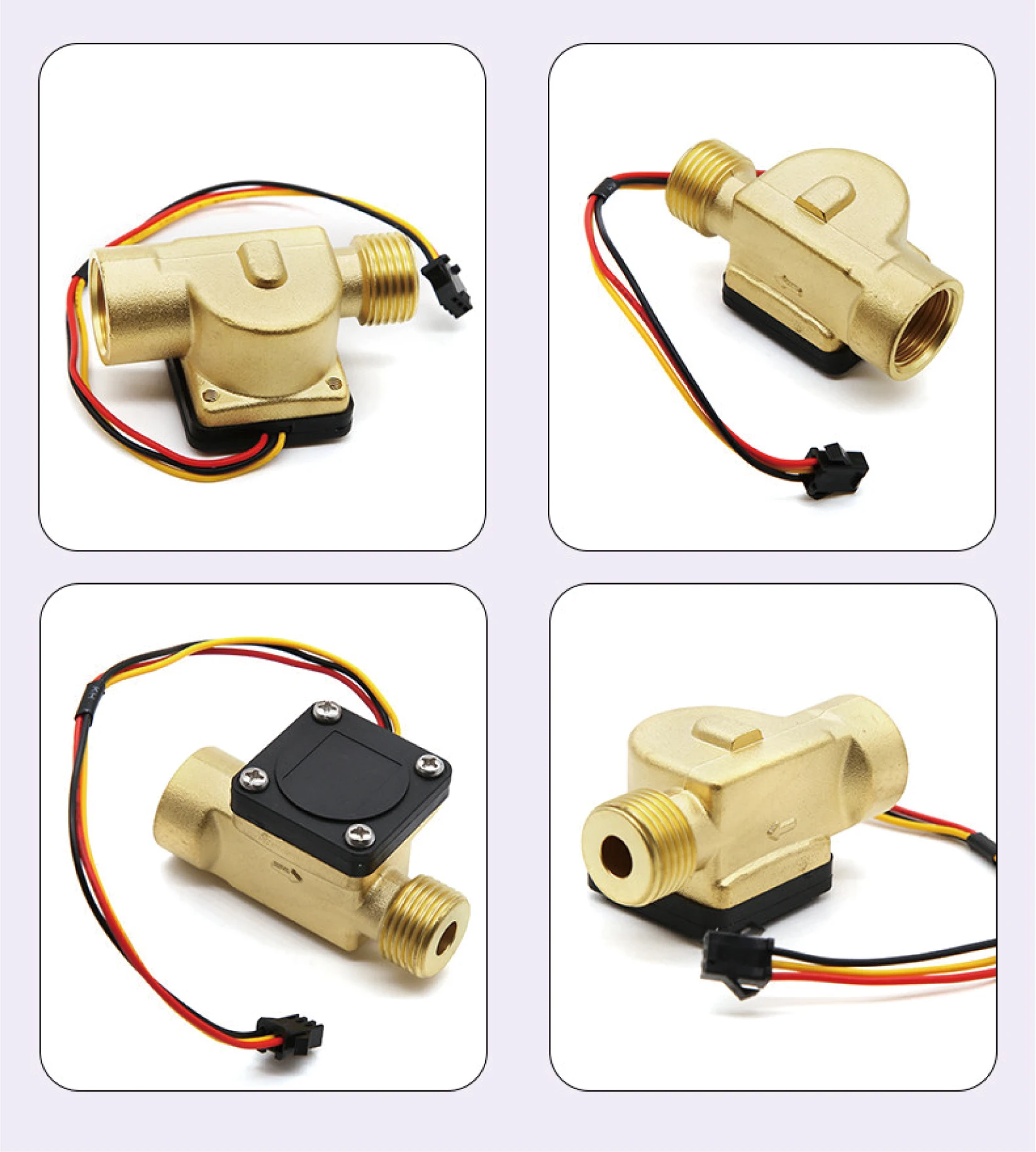

Modelo:B13 (Rosca Macho × Macho), B26 (Rosca Fêmea × Macho)

Tamanho da Conexão:G1/2 (1/2")

Tensão de Operação:5–15V DC

Faixa de Vazão:1–30L/min

Pressão Máxima da Água:≤1.75MPa

Temperatura do Meio:-20°C a 80°C

Material do Corpo da Válvula:Latão

Meio Adequado:Água limpa (livre de impurezas)

Se tiver alguma dúvida, por favor, não hesite em nos contactar.

---

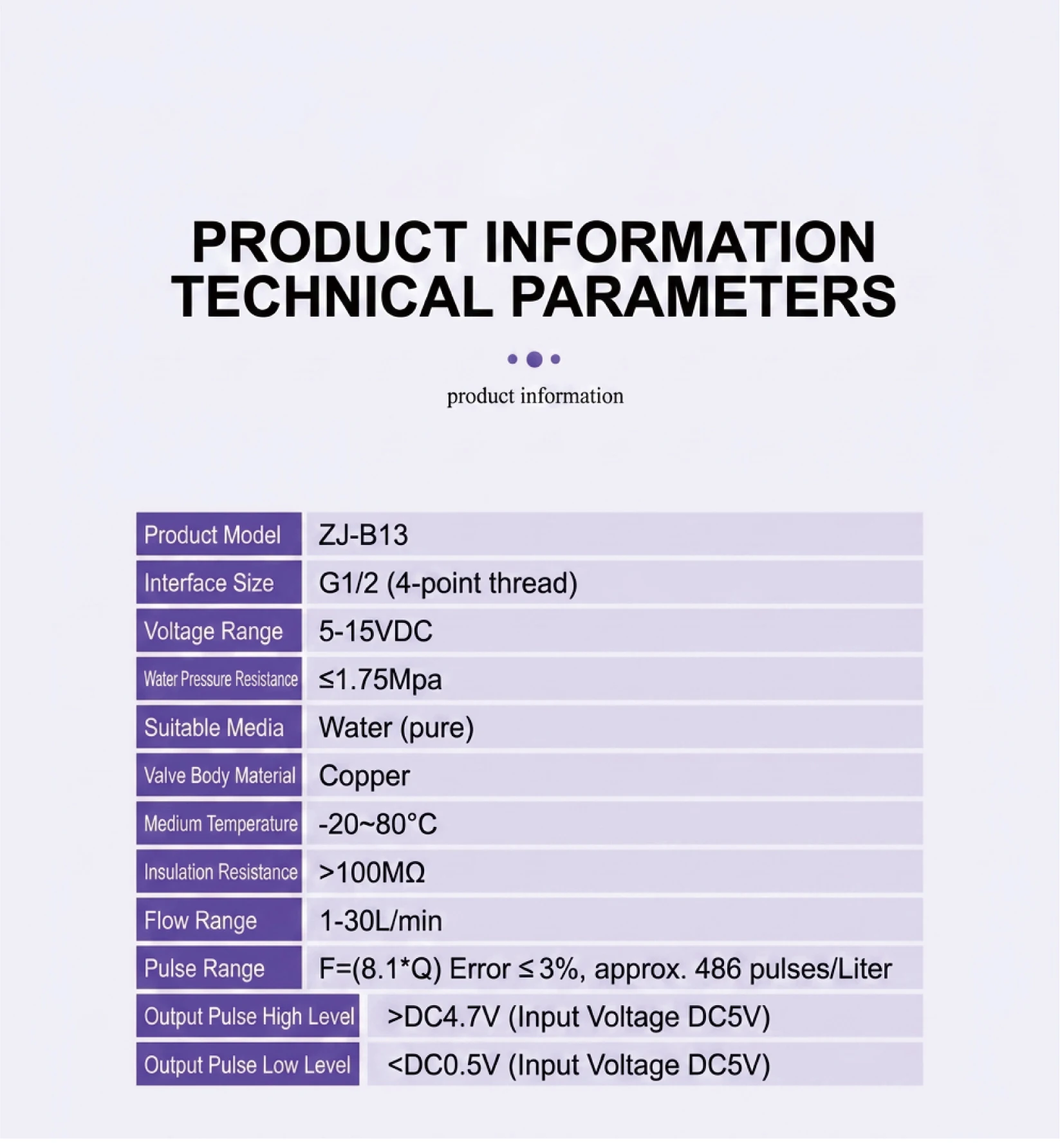

2. Parâmetros

Item	ZJ-B13	ZJ-B26
Modelo do Produto	ZJ-B13	ZJ-B26
Tamanho da Rosca	G1/2"	G1/2"
Tensão de Operação	DC 5–15V	DC 5–15V
Pressão Máxima da Água	≤1.75 MPa	≤1.75 MPa
Meio Adequado	Água limpa (sem impurezas)	Água limpa (sem impurezas)
Material do Corpo da Válvula	Latão	Latão
Temperatura do Meio	-20°C a +80°C	-20°C a +80°C
Resistência de Isolamento	>100 MΩ	>100 MΩ
Faixa de Vazão	1–30 L/min	1–30 L/min
Fórmula de Pulso	F = 8.1 × Q	F = 10 × Q
Precisão do Pulso	≤3%	≤3%
Pulsos por Litro	Aprox. 486 Pulsações/L	Aprox. 600 Pulsações/L
Saída de Alto Nível	DC 4,7V (Entrada: DC 5V)	DC 4,7V (Entrada: DC 5V)
Nível Baixo de Saída	<DC 0,5V (Entrada: DC 5V)	<DC 0,5V (Entrada: DC 5V)

---

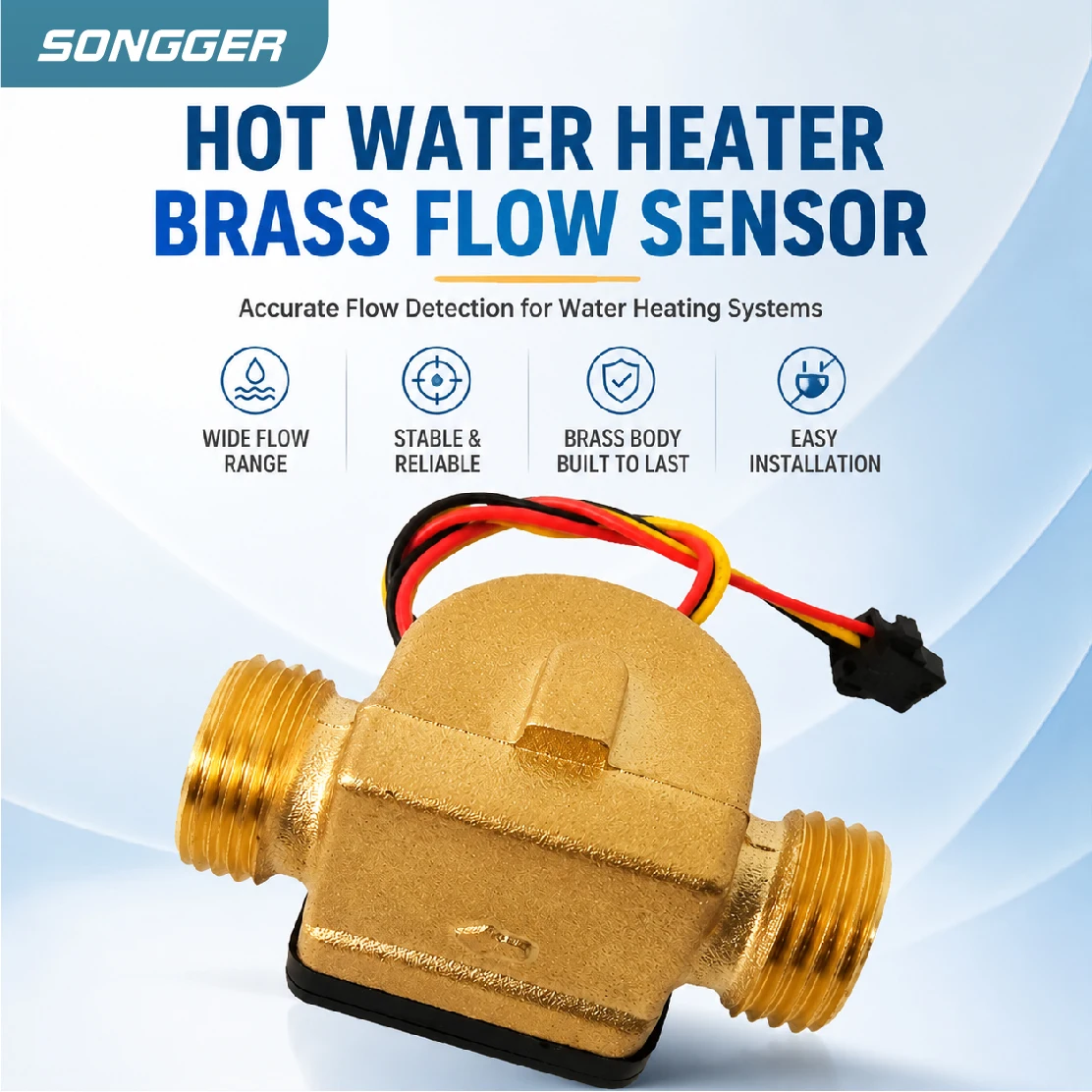

3. Características

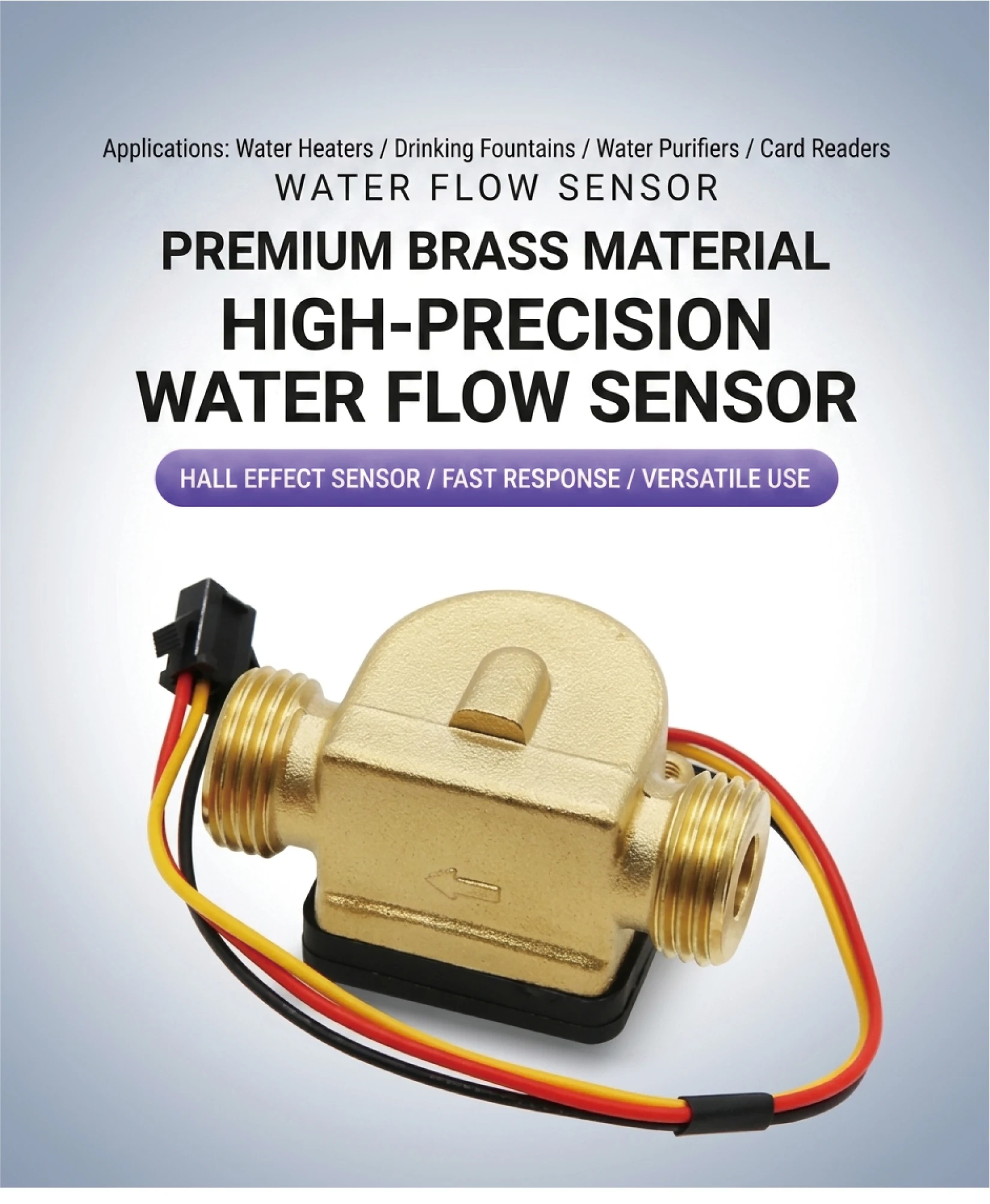

Sensor de Efeito Hall de Alta Precisão

Oferece resposta rápida, detecção de fluxo precisa e saída de pulso estável para desempenho confiável.

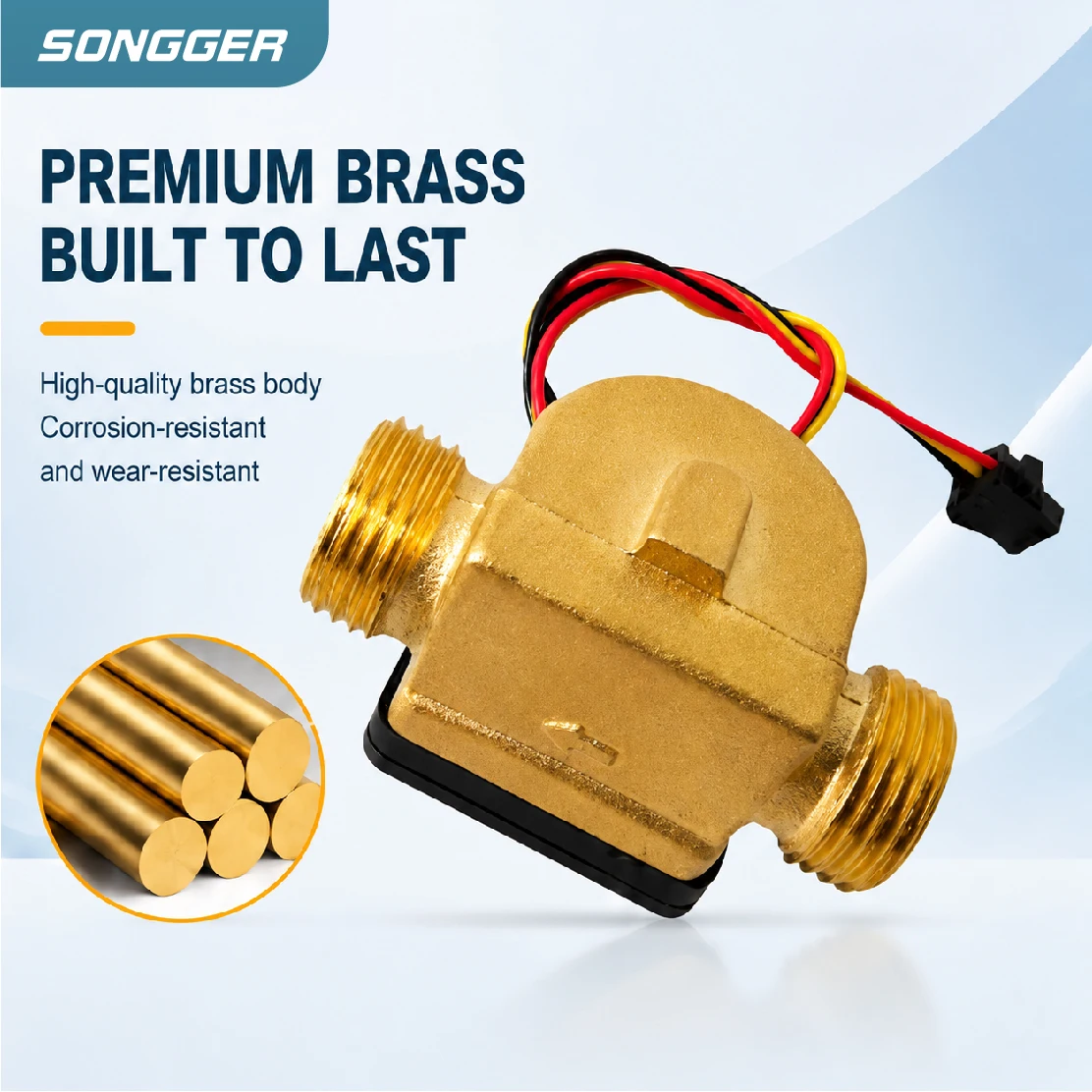

Corpo em Latão Durável

Feito de latão de alta qualidade para excelente resistência à corrosão, resistência ao desgaste e longa vida útil.

Sinal de Pulso Estável

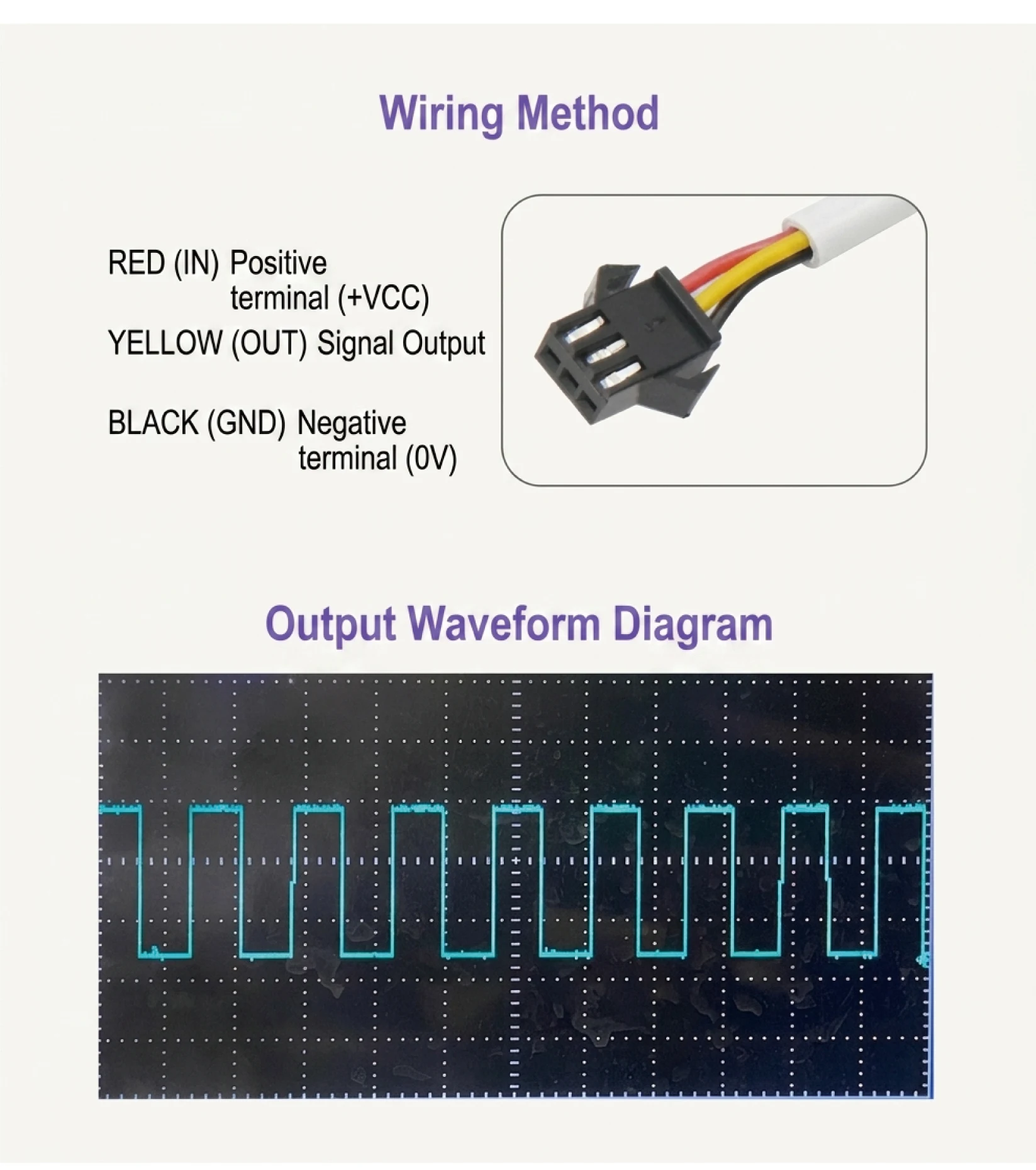

Gera saída de pulso de onda quadrada consistente, compatível com PLCs, Arduino, ESP32, STM32 e outros controladores.

Ampla faixa de operação

Suporta vazões de 1–30 L/min, temperaturas de operação de -20°C a +80°C e pressão de água de até 1,75 MPa.

Instalação Fácil

Conexão roscada padrão G1/2" permite instalação rápida e substituição conveniente.

Confiável e energeticamente eficiente

O baixo consumo de energia e a operação estável o tornam adequado para monitoramento contínuo do fluxo de água.

---

4. Aplicações

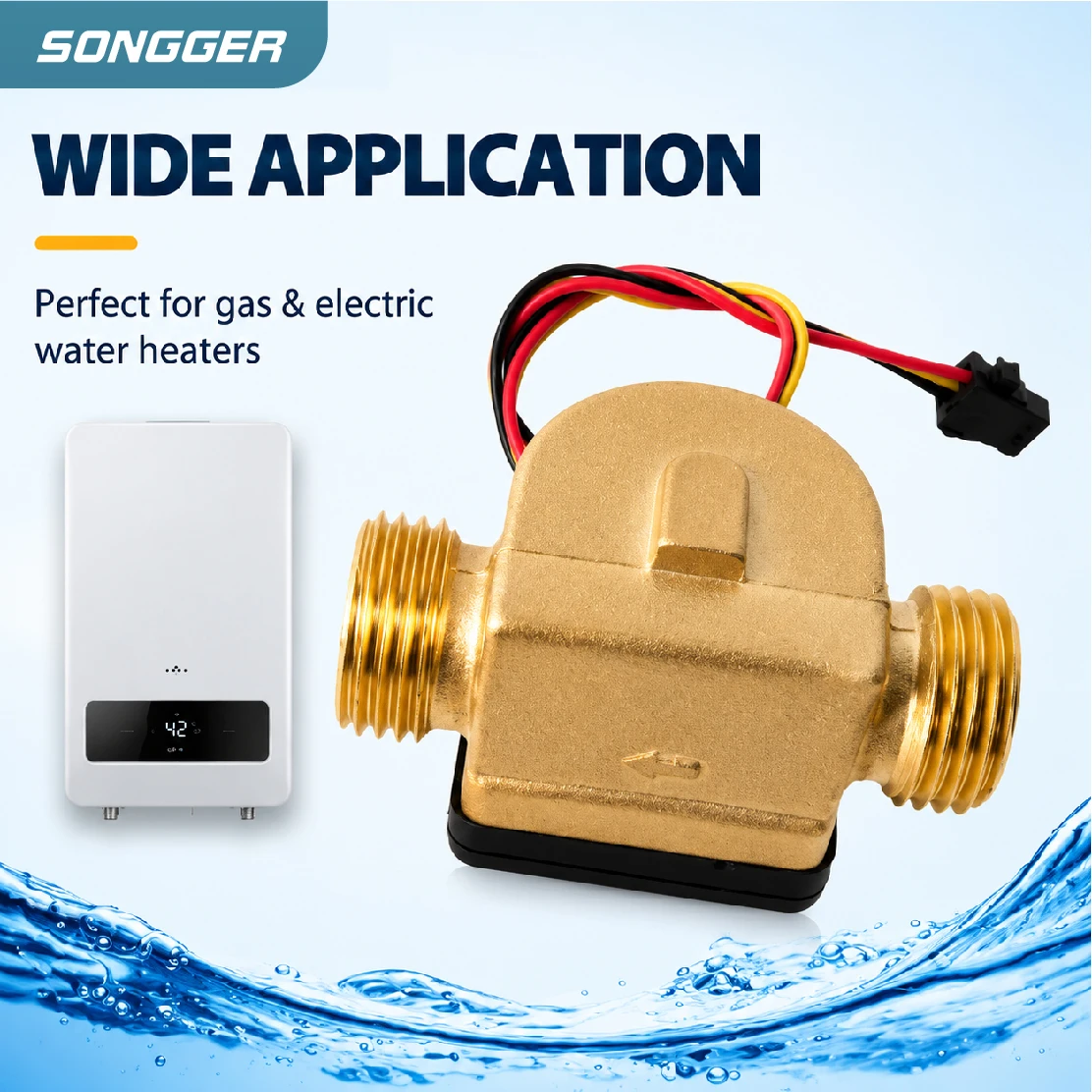

· Aquecedores de água

·Dispensadores de Água

·Purificadores de Água RO

·Sistemas de Água Potável

·Máquinas de venda automática de água inteligentes

·Sistemas de Água Pré-pagos para Campus

·Equipamentos Industriais de Controle de Água

·Sistemas automáticos de distribuição de água

---

5. Perguntas Frequentes

P1. Para que líquido este sensor foi projetado?

Este sensor é destinado a água limpa, sem impurezas. Não é adequado para óleos, líquidos corrosivos ou água contendo partículas grandes.

Q2. Qual é a diferença entre ZJ-B13 e ZJ-B26?

A principal diferença é o coeficiente de saída de pulso:

·ZJ-B13: Aproximadamente486 pulsos por litro (F = 8.1 × Q)

·ZJ-B26: Aproximadamente600 pulsos por litro (F = 10 × Q)

Selecione o modelo que corresponda aos requisitos do seu controlador ou software.
