- Produto Químico de Alta Preocupação: Nenhum
- Número do modelo: Helical Gear Flange Output Planetary Gearbox
- Arranjo de engrenagens: Planeta
- Origem: CN (Origem)
- Certificado: CE
- Input size: 12.7mm/ 14mm/ 16mm/ 19mm
- Output size: 31.5mm
- Backlash Precision: Less than 3 Arcmin
- Gear type: Helical Gear
- Rated input speed: 2600rpm
- Max input speed: 6000rpm
- Funcion 1: Motor Reducer
- Funcion 2: motor gearbox
- Funcion 3: planetary gearbox
- Funcion 4: planetary gear
- Funcion 5: Motor reducer
- Funcion 6: gear reducer
- Funcion 7: speed reducer
- Funcion 8: Step-down gearbox
- Funcion 9: planetary reducer
- Funcion 10: stepper motor gearbox
- Funcion 11: High Precision reducer
- Funcion 12: High Precision gearbox

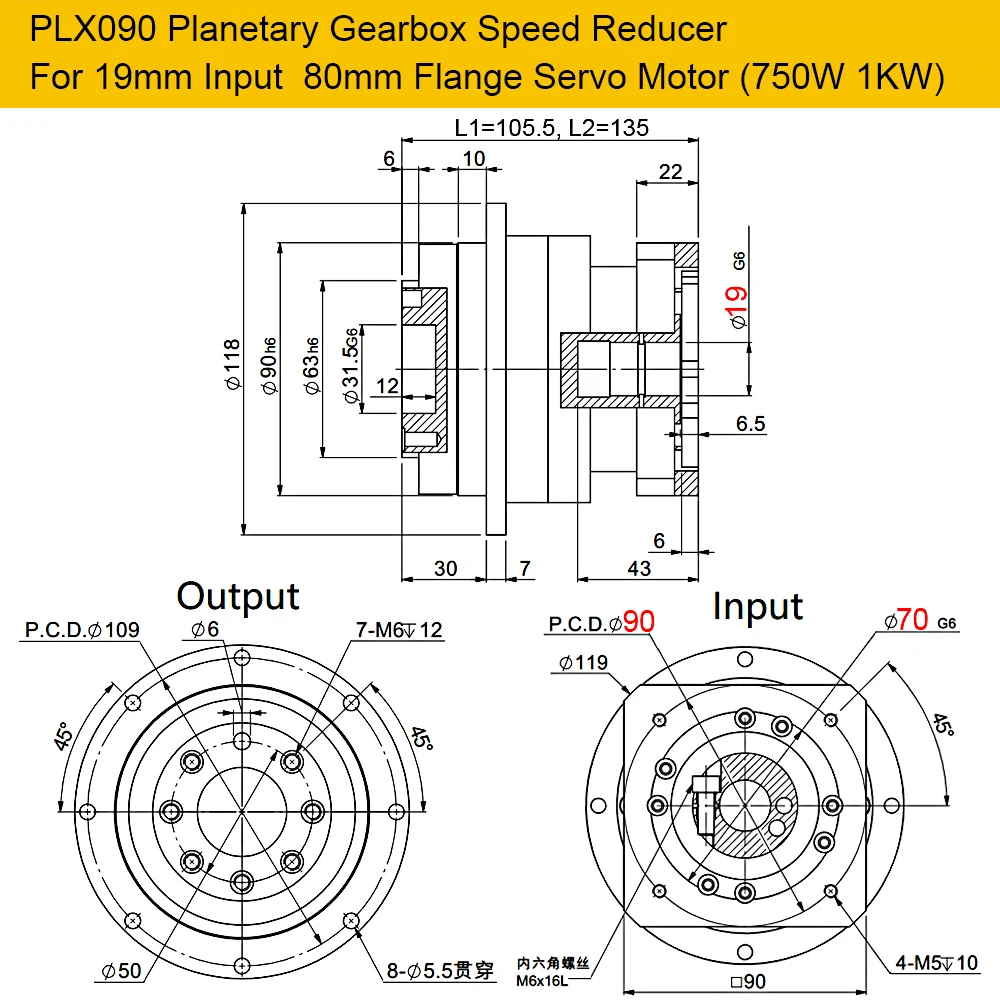

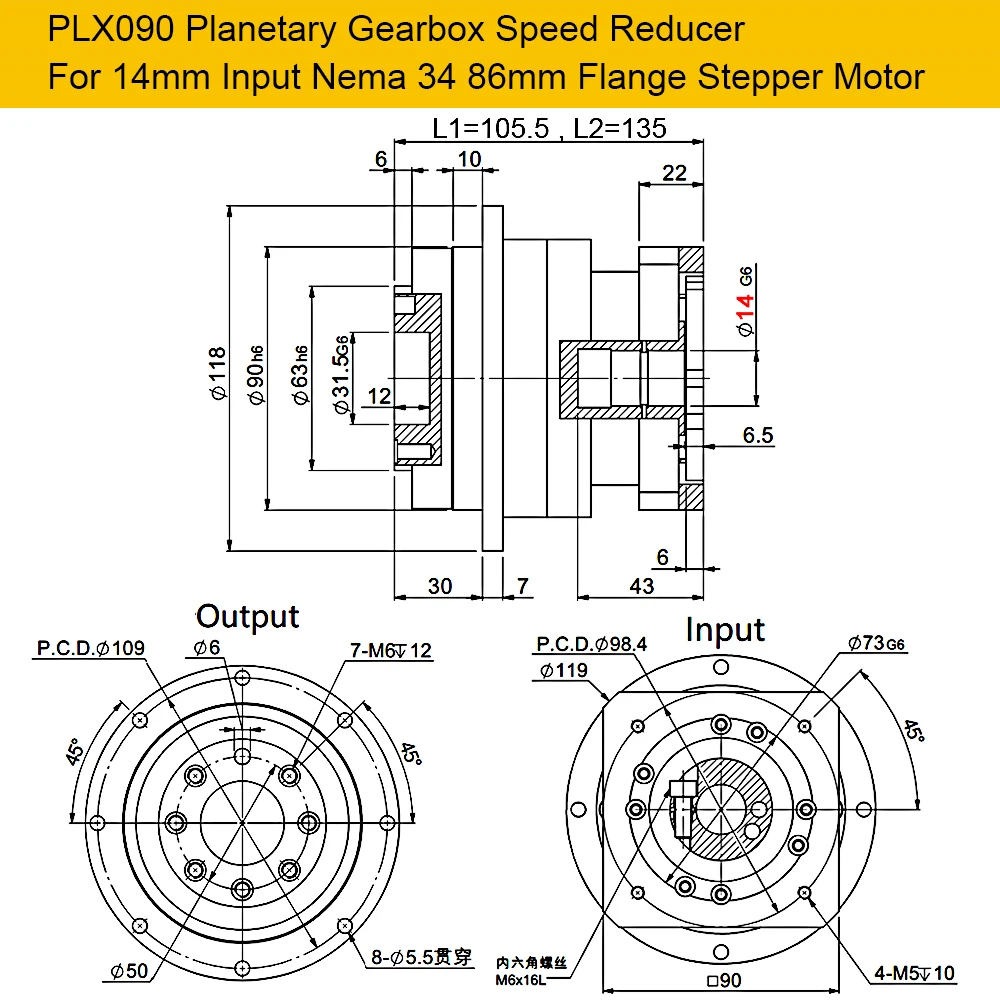

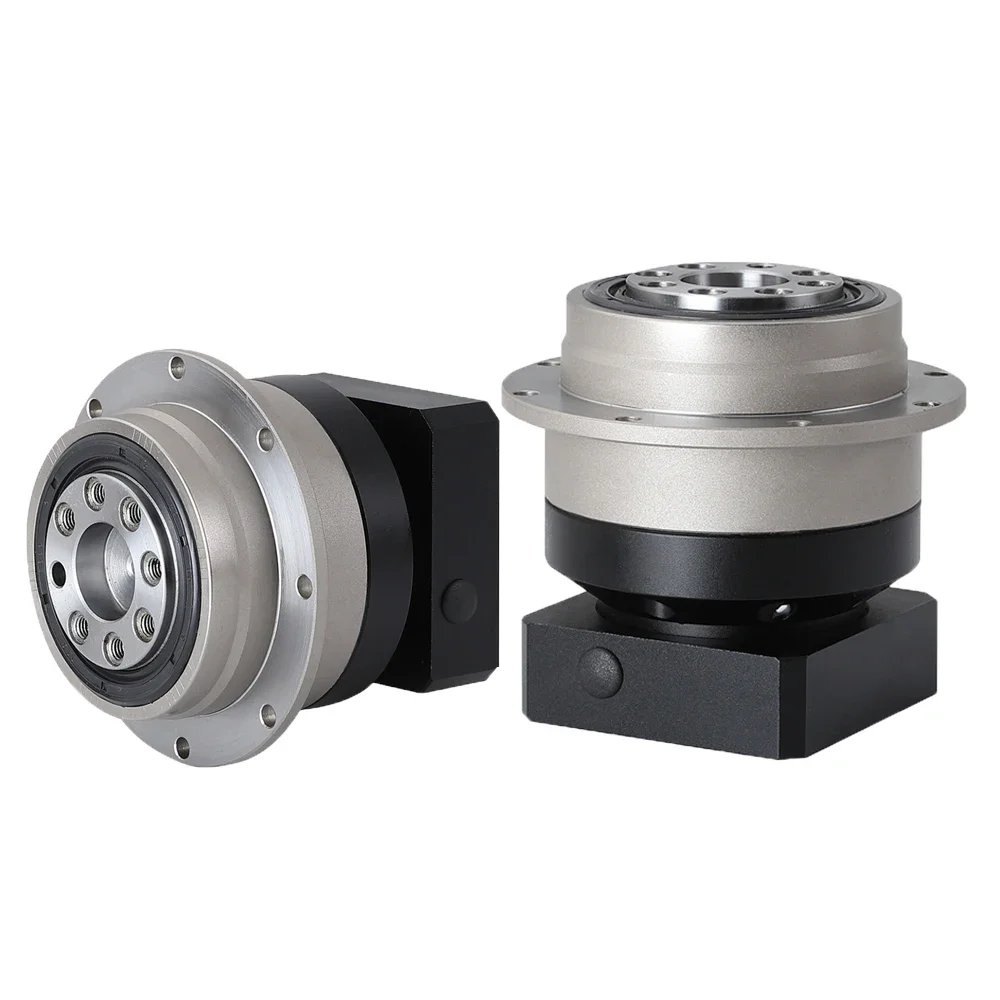

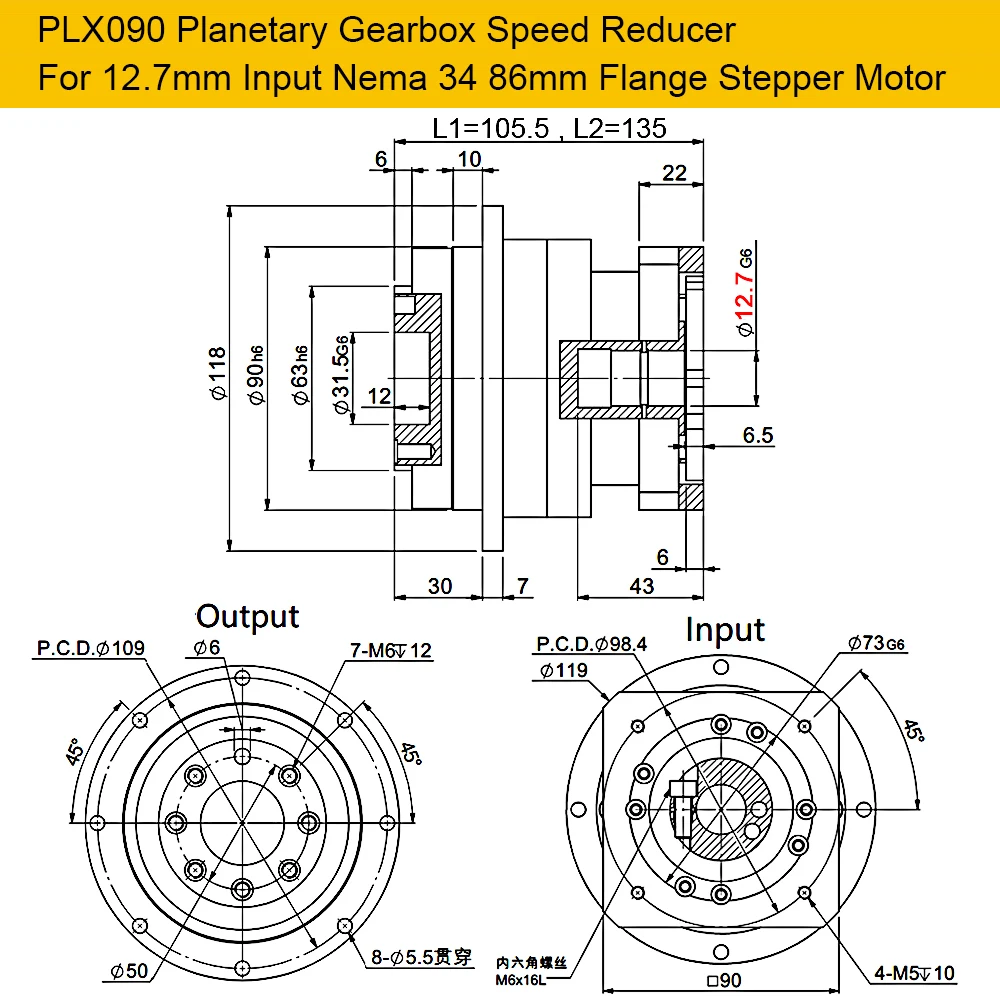

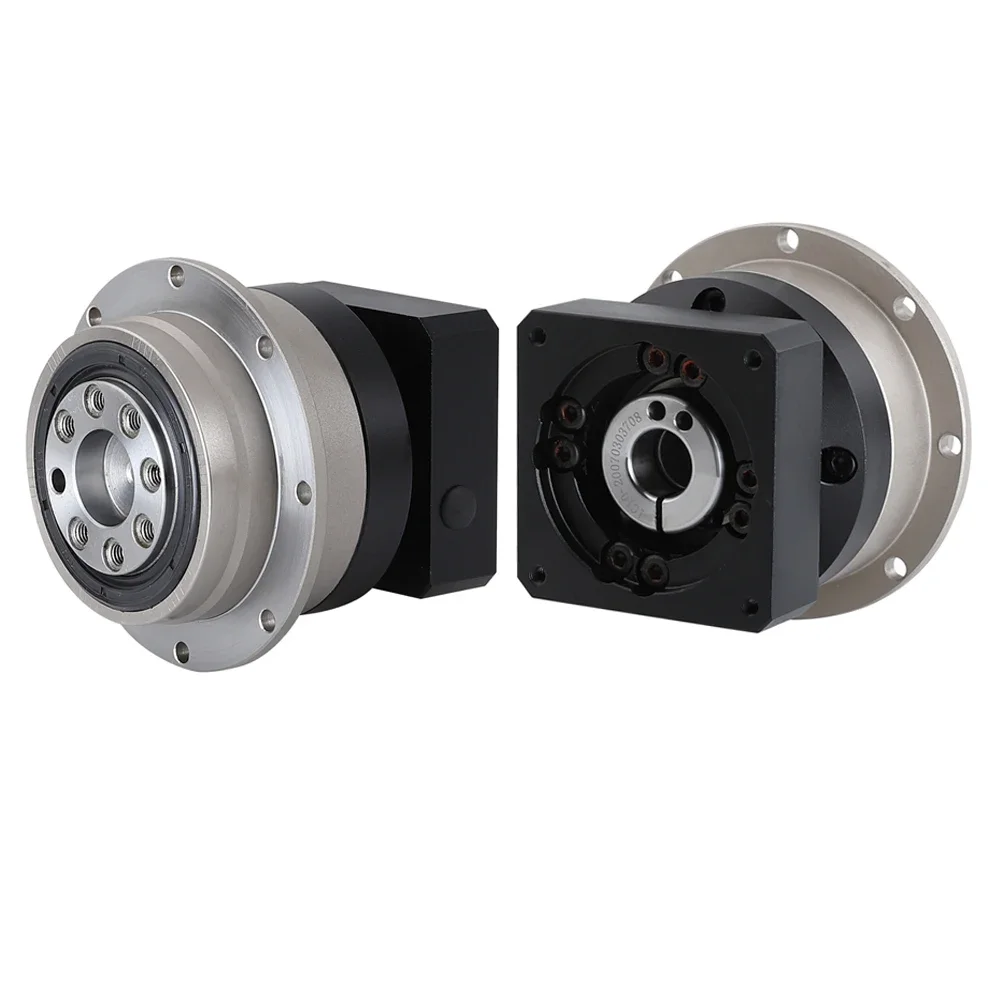

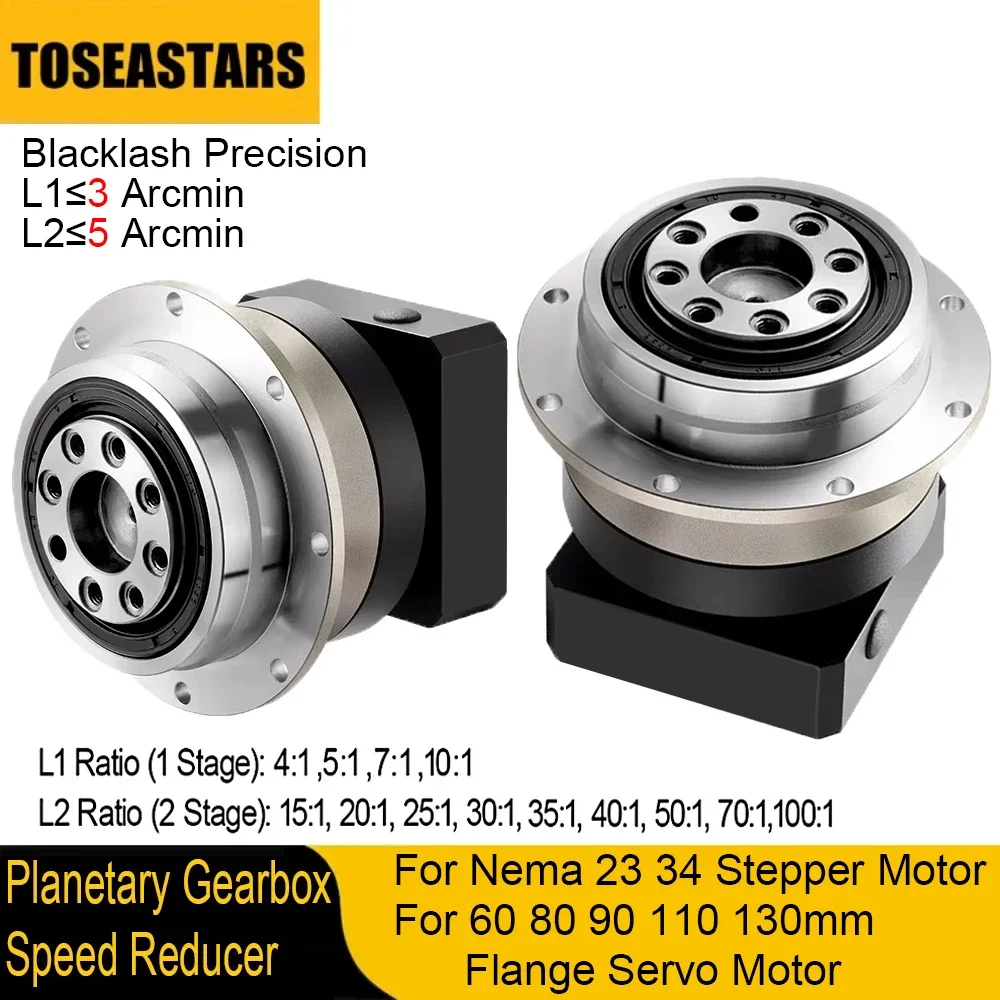

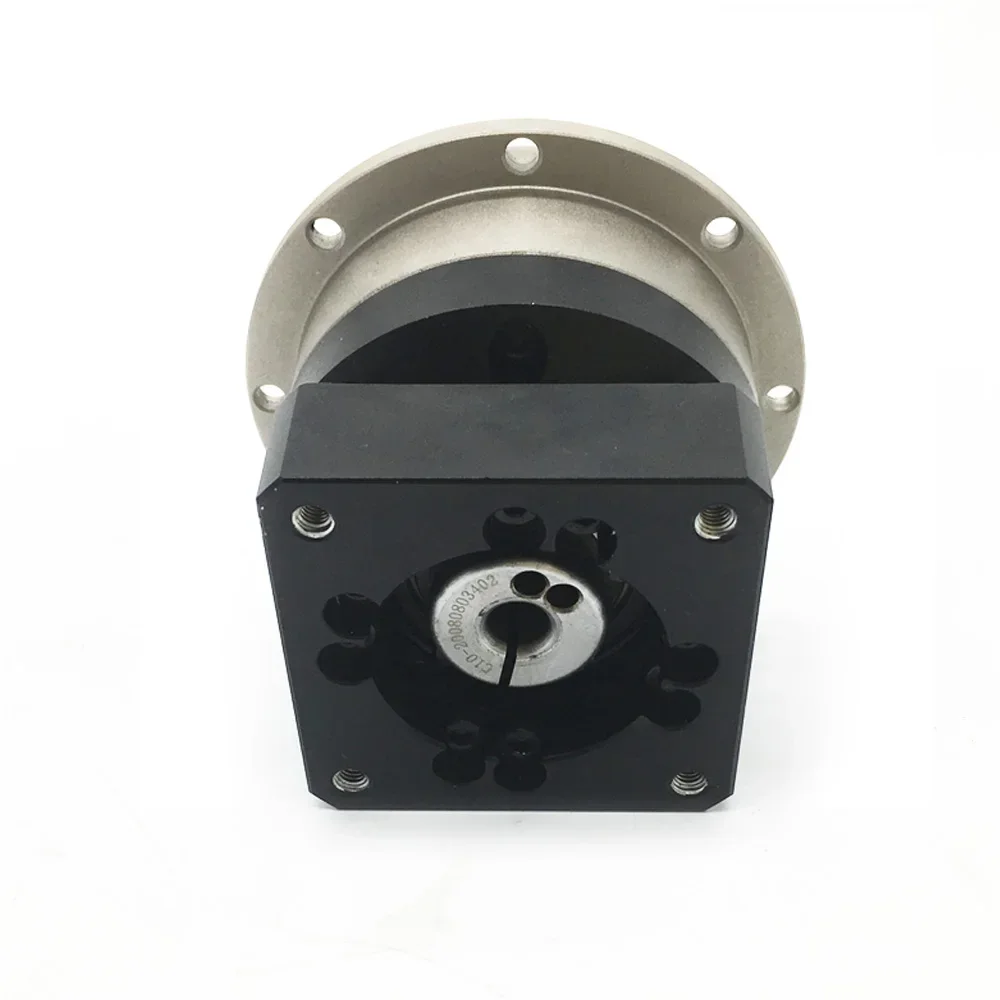

1 * PLX090Engrenagem helicoidalCaixa de engrenagens planetárias
Podemos fornecer arquivos 3D, se precisar, forneça seu e-mail 🙂
Taxa de velocidade:
1Estágio (L1): 4:1 / 5:1 / 7:1 / 10:1
2Etapa (L2): 15:1/20:1/25:1/30:1/35:1/40:1/50:1/70:1/100:1
Torque máximo: 1,5* Torque nominal
Torque de frenagem de emergência: 2,5* Torque nominal
Precisão de folga: L1 ≤ 5 Arcmin, L2 ≤ 5 Arcmin

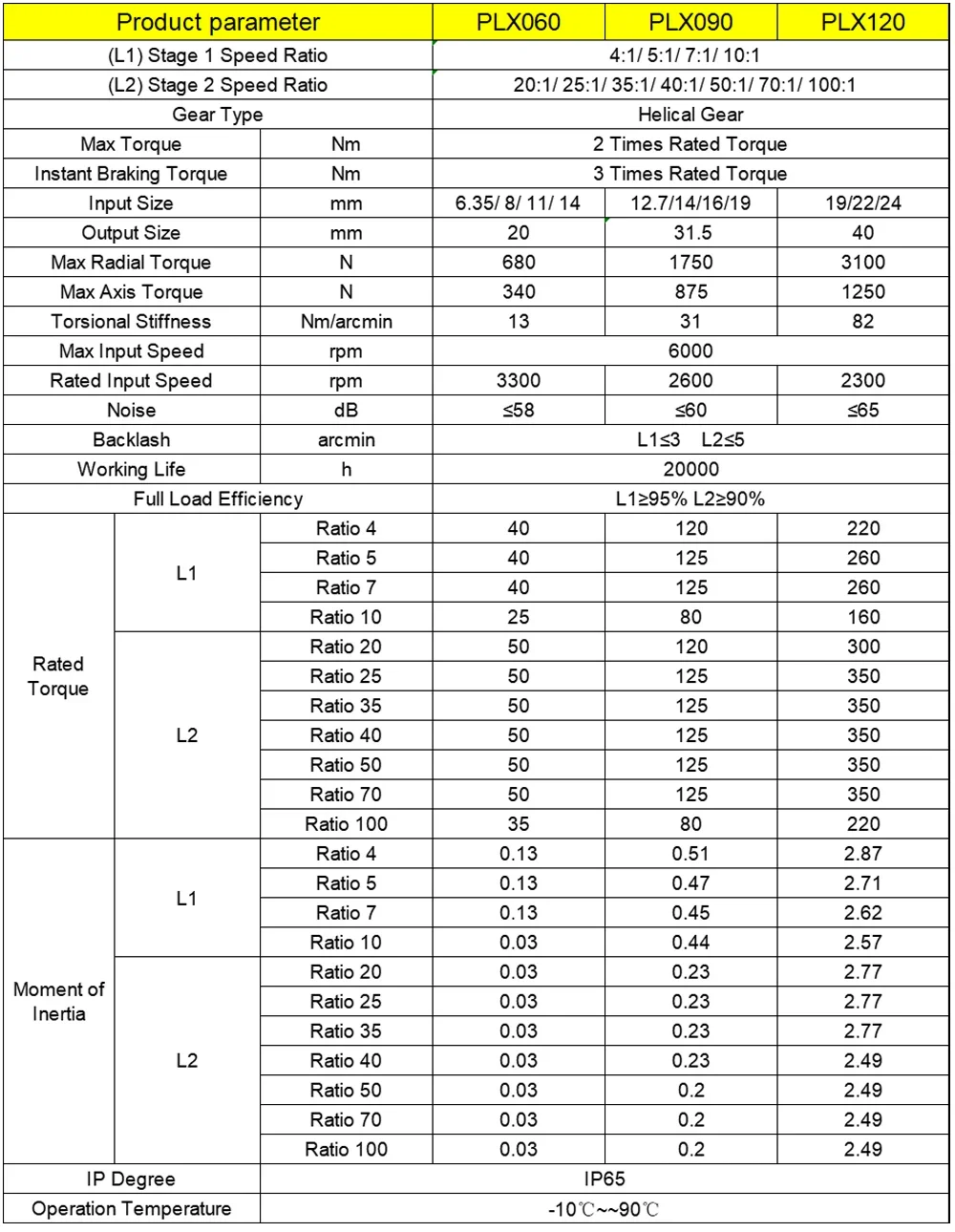

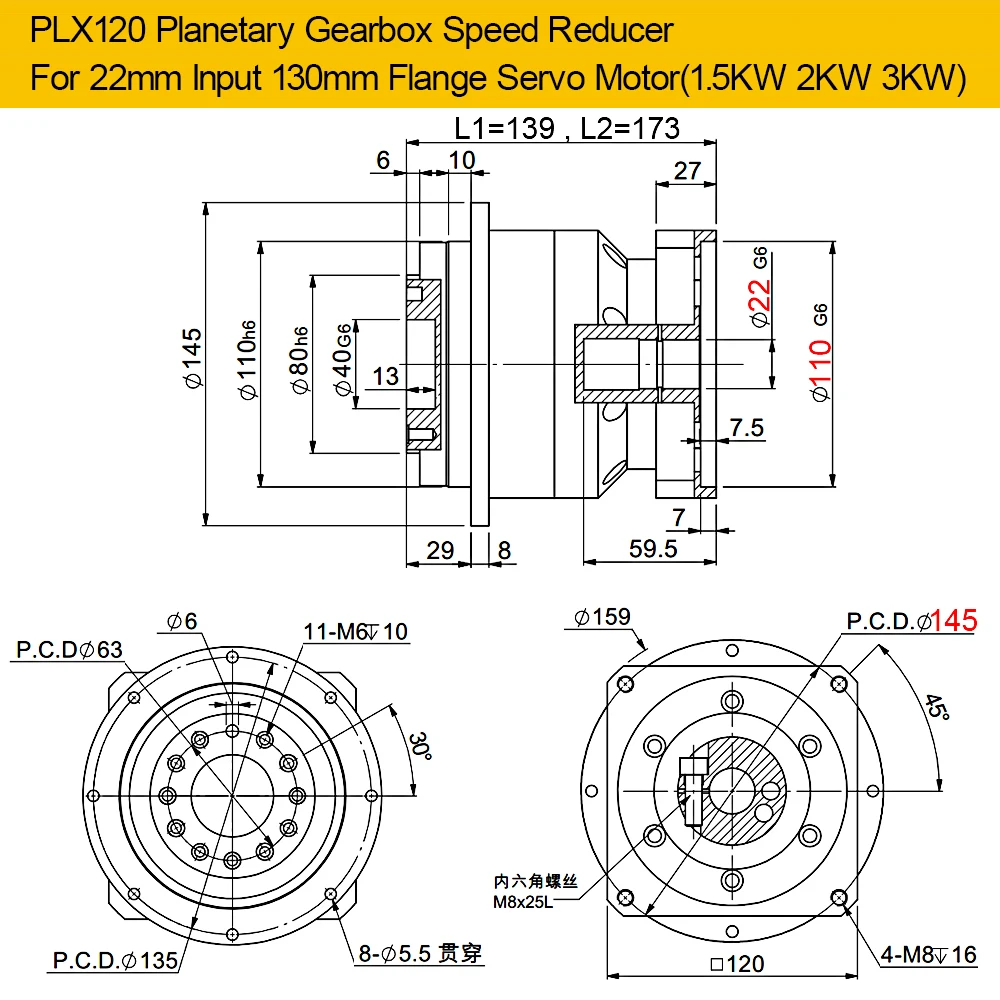

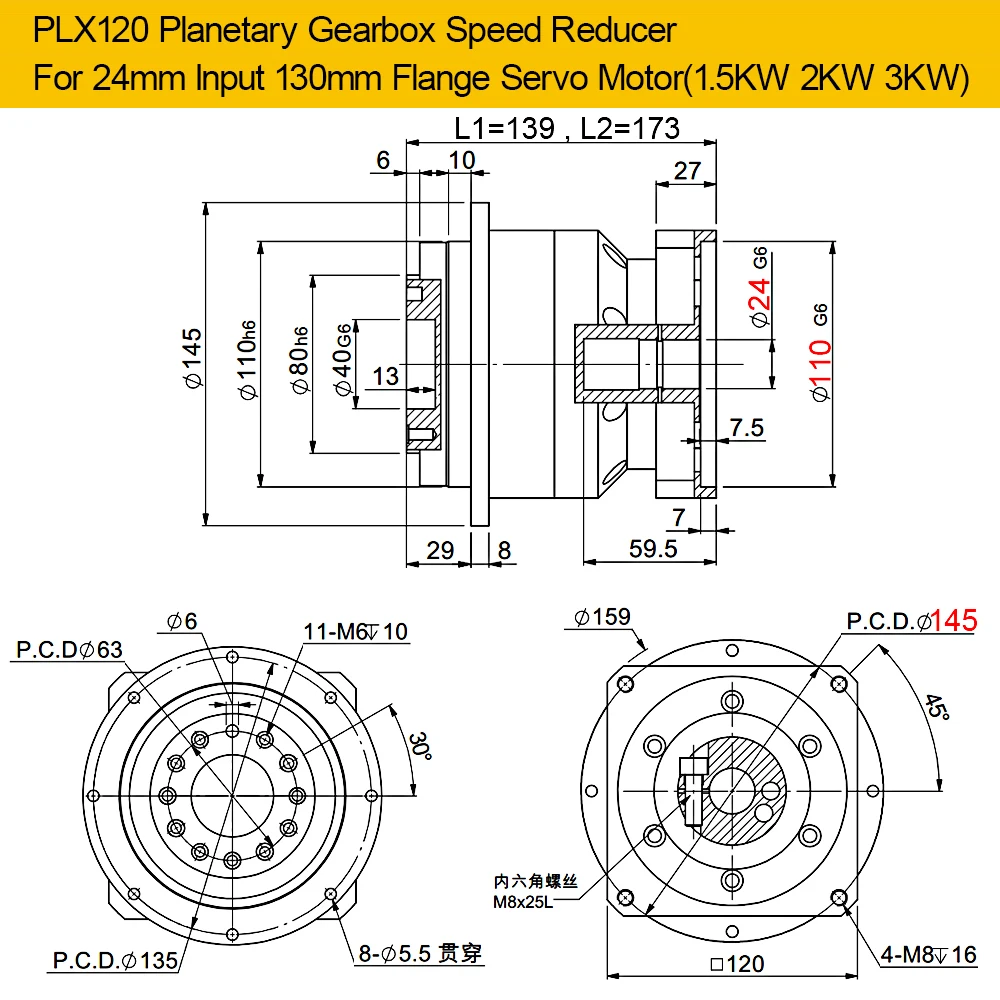

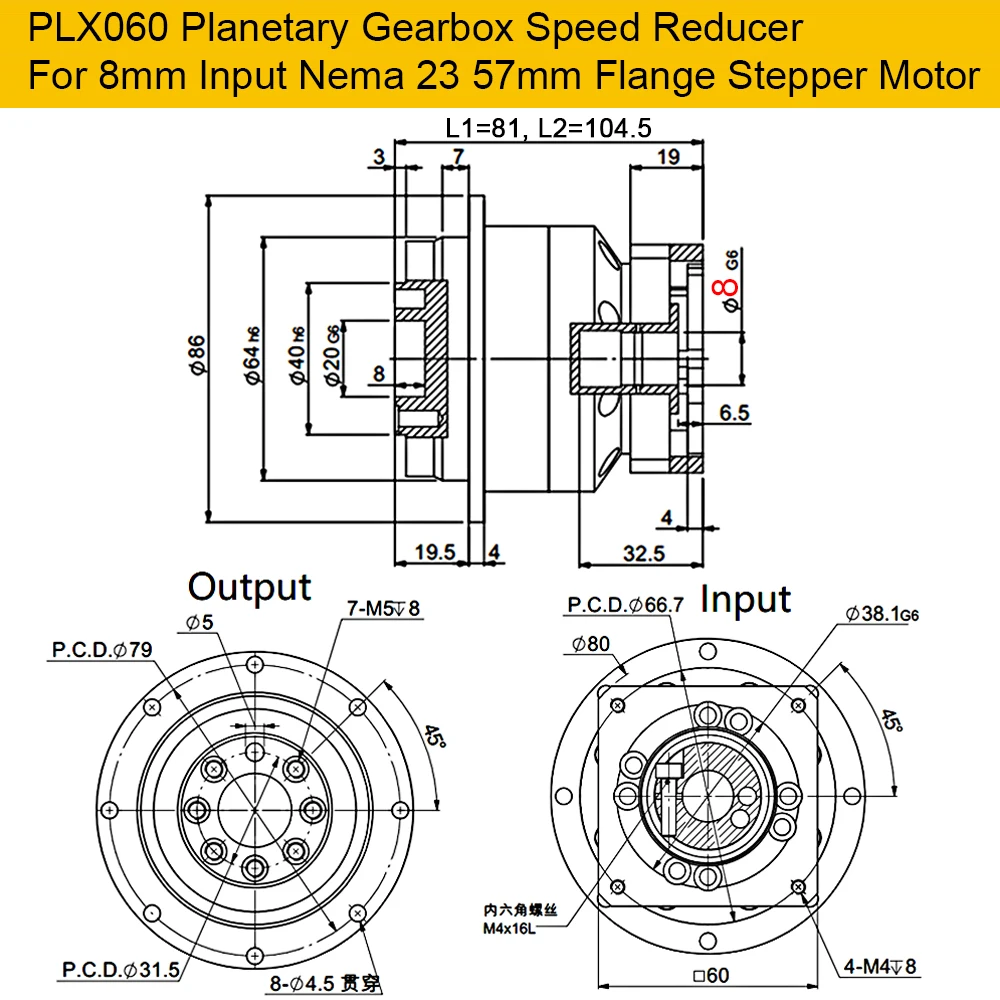

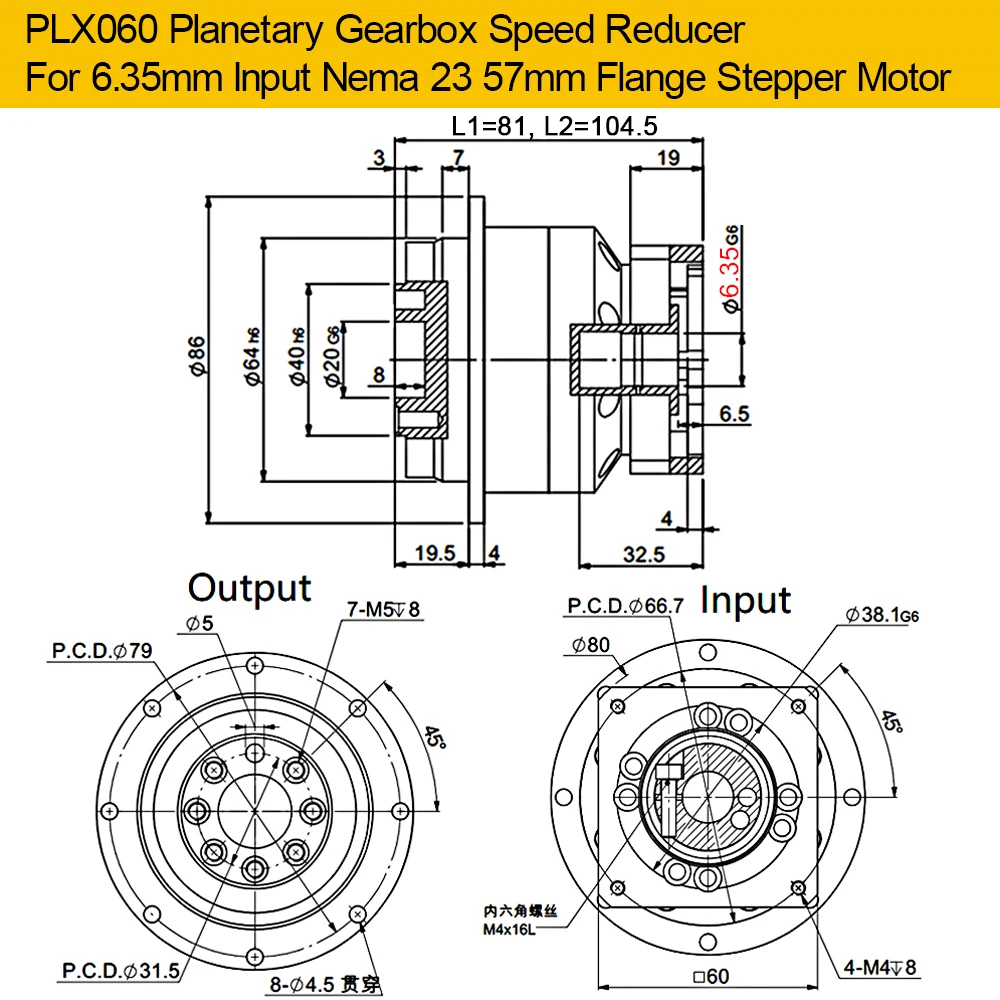

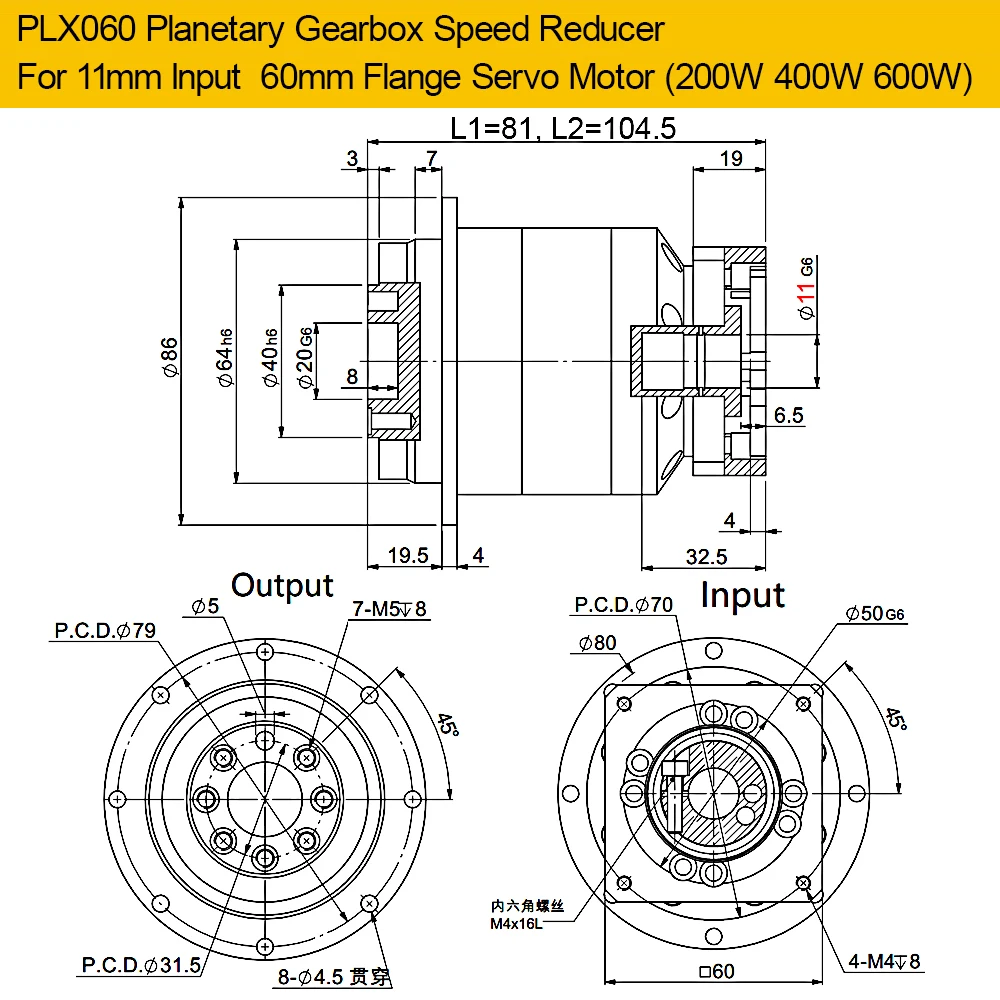

| Parâmetro do produto | PLX060 | PLX090 | PLX120 | ||
| (L1) Relação de velocidade do estágio 1 | 4:1/ 5:1/ 7:1/ 10:1 | ||||
| (L2) Relação de velocidade do estágio 2 | 20:1/ 25:1/ 35:1/ 40:1/ 50:1/ 70:1/ 100:1 | ||||
| Tipo de engrenagem | Engrenagem helicoidal | ||||
| Torque máximo | Nm | Torque avaliado de 2 vezes | |||
| Torque de frenagem instantâneo | Nm | 3 vezes o torque avaliado | |||
| Tamanho de entrada | mm | 6.35/ 8/ 11/ 14 | 12.7/14/16/19 | 19/22/24 | |
| SaídaTamanho | mm | 20 | 31.5 | 40 | |
| Torque radial máximo | N | 680 | 1750 | 3100 | |
| Torque máximo do eixo | N | 340 | 875 | 1250 | |
| Rigidez Torsional | Nm/arcmin | 13 | 31 | 82 | |
| Velocidade máxima de entrada | rpm | 6000 | |||
| Velocidade de entrada nominal | rpm | 3300 | 2600 | 2300 | |
| Ruído | dB | ≤58 | ≤60 | ≤65 | |
| Contrapressão | arcmin | L1≤3 L2≤5 | |||
| Vida Trabalhadora | h | ≈20000 | |||
| Eficiência de carga total | L1≥95% L2≥90% | ||||
| Grau IP | IP65 | ||||
| Certificação | CE | ||||
| Temperatura de operação | -10℃~+90℃ | ||||
| Torque avaliado (N.m) |
L1 | Proporção 4 | 40 | 120 | 220 |
| Proporção 5 | 40 | 125 | 260 | ||
| Proporção 7 | 40 | 125 | 260 | ||
| Proporção 10 | 25 | 80 | 160 | ||
| L2 | Proporção 20 | 50 | 120 | 300 | |
| Proporção 25 | 50 | 125 | 350 | ||
| Proporção 35 | 50 | 125 | 350 | ||
| Proporção 40 | 50 | 125 | 350 | ||
| Proporção 50 | 50 | 125 | 350 | ||
| Proporção 70 | 50 | 125 | 350 | ||
| Proporção 100 | 35 | 80 | 220 | ||
| Momento de inércia (Kg.cm2;) |
L1 | Proporção 4 | 0.13 | 0.51 | 2.87 |
| Proporção 5 | 0.13 | 0.47 | 2.71 | ||
| Proporção 7 | 0.13 | 0.45 | 2.62 | ||
| Proporção 10 | 0.03 | 0.44 | 2.57 | ||
| L2 | Proporção 20 | 0.03 | 0.23 | 2.77 | |
| Proporção 25 | 0.03 | 0.23 | 2.77 | ||
| Proporção 35 | 0.03 | 0.23 | 2.77 | ||
| Proporção 40 | 0.03 | 0.23 | 2.49 | ||
| Proporção 50 | 0.03 | 0.2 | 2.49 | ||
| Proporção 70 | 0.03 | 0.2 | 2.49 | ||
| Proporção 100 | 0.03 | 0.2 | 2.49 | ||
