RS485 para RS485 isolado RS-485 232 turn 485 repetidor amplificador de sinal de comunicação isolador extensor de distância conversor de reforço

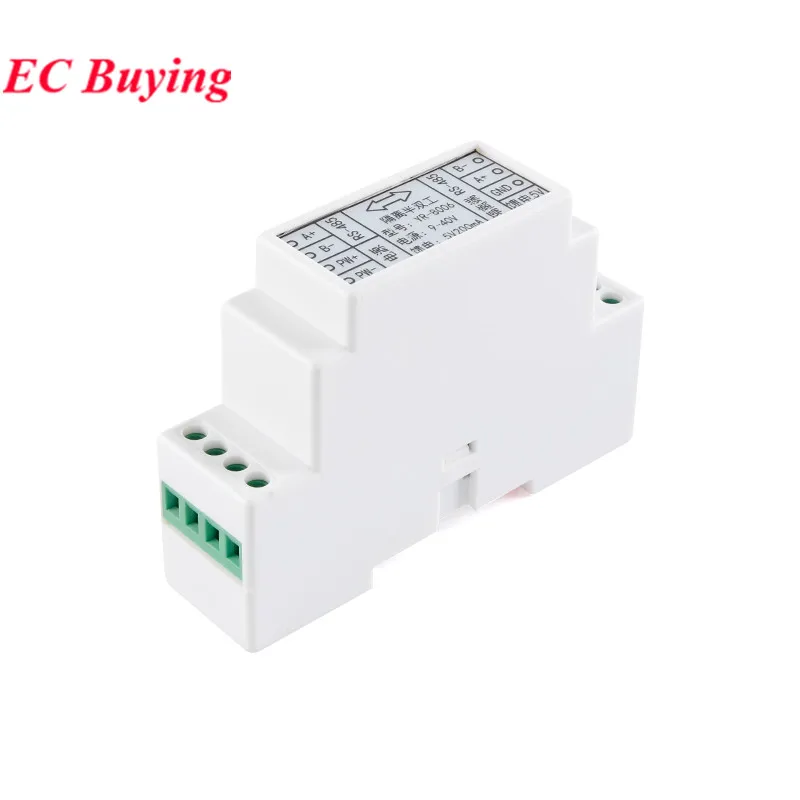

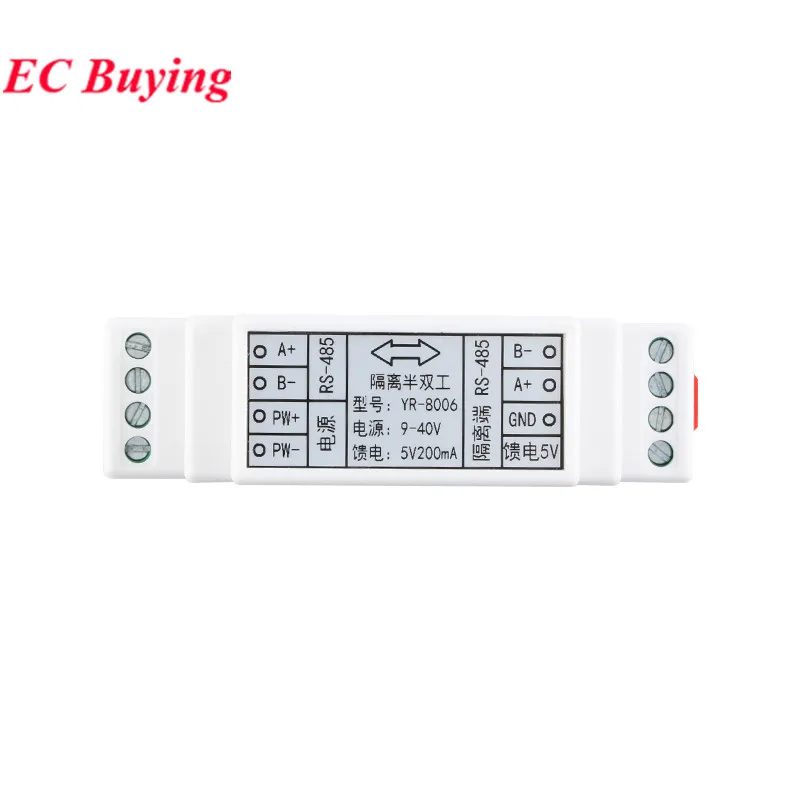

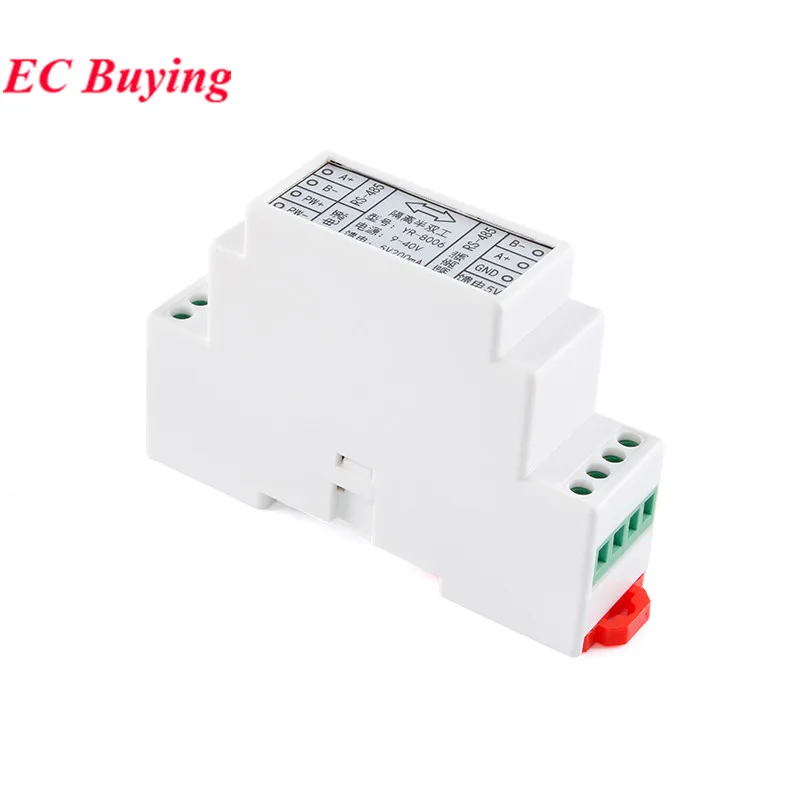

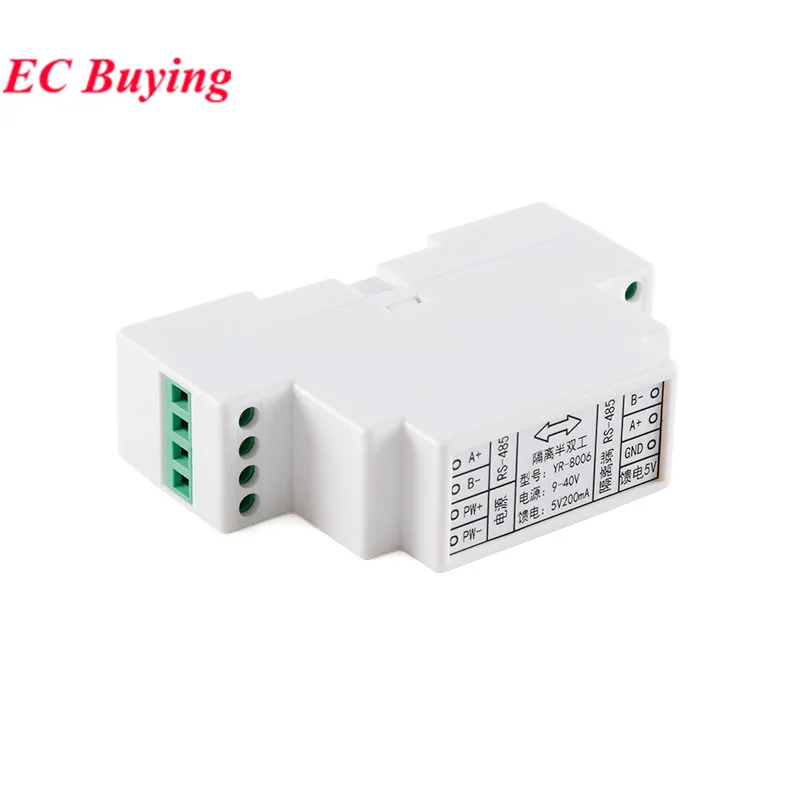

YR-8006, repetidor de isolamento de comunicação, é um dispositivo usado para isolamento, conversão e transmissão de sinal.Ele pode obter amplificação e isolamento de sinal de RS-485 a RS-485, RS-485 a RS-485, alcançando assim transmissão de dados de longa distância e evitando interferências.Este equipamento é adequado para controle de automação industrial, monitoramento de segurança e outros campos, e pode melhorar a estabilidade e confiabilidade do sistema.Cada repetidor pode conectar 32 dispositivos de interface RS-485 de ponto a multiponto, com uma taxa de comunicação de dados de 300-115200bps.O indicador de energia interno e a luz indicadora de fluxo de dados podem indicar a situação da falha.Apresentando mecanismo de isolamento inteligente, detecção em tempo real de recursos de dados, julgamento do status do barramento, isolamento automático de barramentos defeituosos e fornecimento de indicações de falha, garantindo o funcionamento normal de outras portas, proporcionando grande comodidade para engenharia e pessoal técnico na instalação e manutenção.Este produto adota um design modular e pode ser combinado para uso.É instalado com trilho DIN padrão de 35 mm, com terminais removíveis, tamanho pequeno e peso leve, o que pode economizar muito espaço e tempo para instalação no local.

1.2 Principais parâmetros técnicos:

Fonte de alimentação de trabalho: DC9-40V (fonte de alimentação comutada) Consumo de energia ≤ 1W

Entrada/saída: interface RS-485 para RS485

Velocidade de comunicação: 1200115200bps

Interface RS485: Conecte 32 dispositivos, mais de 32 dispositivos requerem um repetidor adicional.

Distância de comunicação: 9600bps, usando par trançado, distância de comunicação 1200 metros

Em115200bps, use par trançado com uma distância de comunicação de 5.000 metros

Isolamento do optoacoplador magnético: tensão de isolamento 1500V (usando uma marca doméstica bem conhecida, fonte de alimentação de isolamento Jinshengyang)

Método de instalação: instalação de trilho guia padrão DIN de 35 mm para equipamentos finos com economia de espaço de 17,5 mm,

Modo de trabalho: Half duplex assíncrono (comunicação bidirecional RS-485)

Ambiente operacional: temperatura ambiente: -20~50℃; Umidade relativa: ≤ 85% UR; Evite gases corrosivos fortes.

Nível de proteção: proteção contra surtos de raios de 600 W por linha para interface RS-485 + proteção ESD de 15 KV

Dimensões do produto: 92 mm de comprimento, 24 mm de largura, 59 mm.

Ao usar relés de isolamento de comunicação, as seguintes precauções devem ser tomadas:

1.Confirme a conexão correta entre o isolador e o equipamento;

2.Certifique-se de que a tensão da fonte de alimentação atenda aos requisitos do isolador;

3.Evite amplitude de sinal excessivamente alta para evitar afetar o efeito de isolamento;

4.Selecione a taxa de transmissão e o formato de dados apropriados para garantir uma comunicação estável;

5.Evite que fatores ambientais, como interferência estática e raios, afetem o equipamento;

6.Verifique regularmente o status de funcionamento do isolador para garantir seu funcionamento normal.

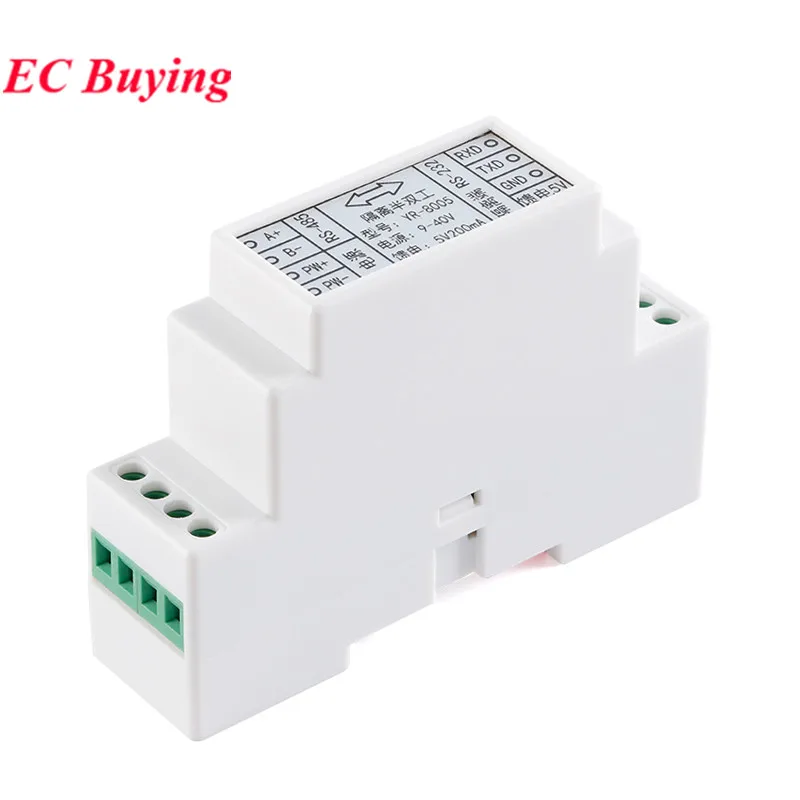

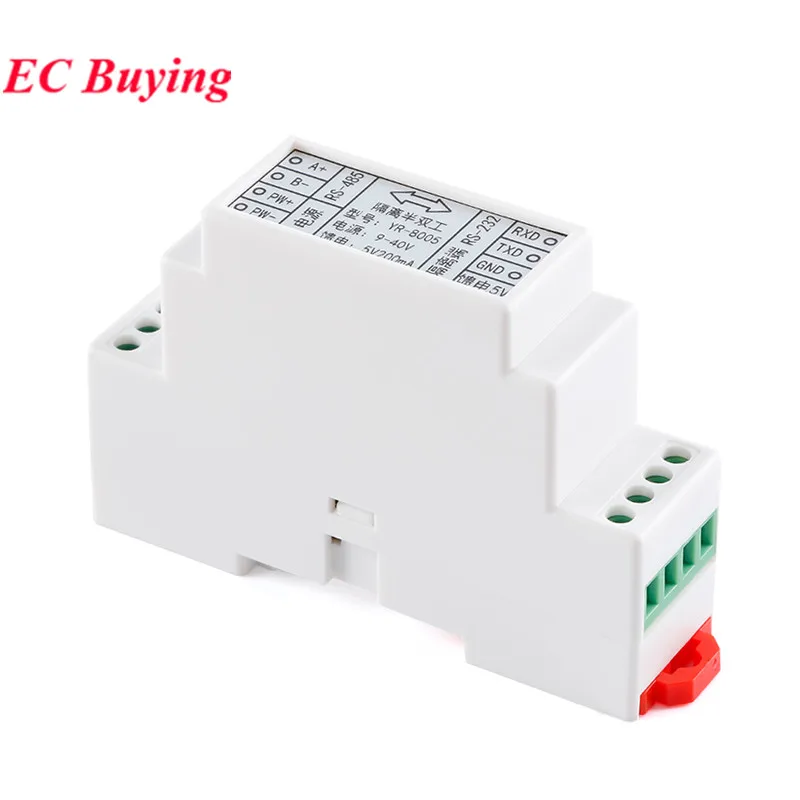

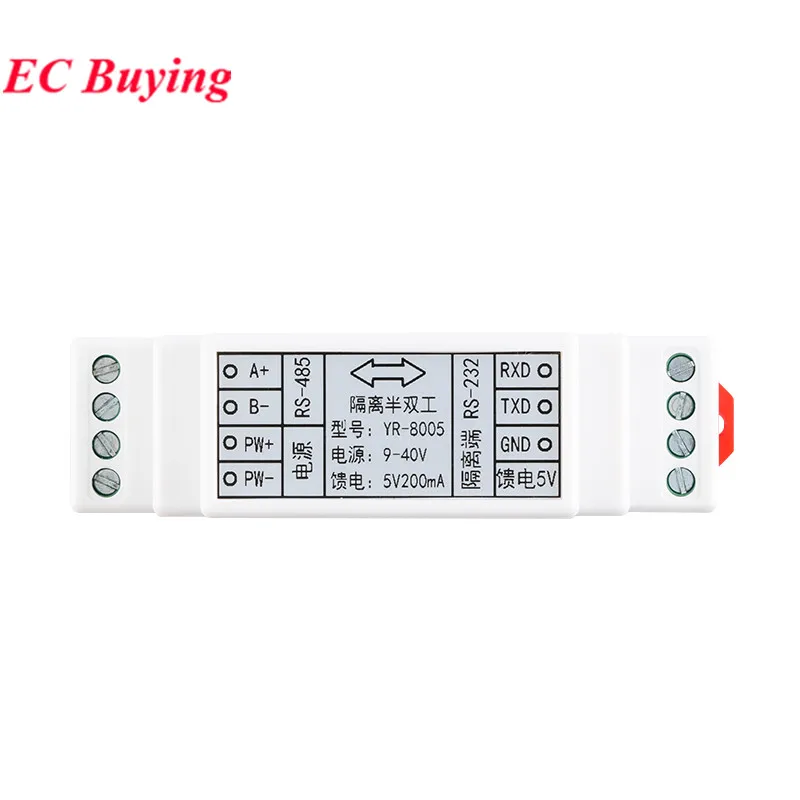

YR-8005, repetidor de isolamento de comunicação, é um dispositivo usado para isolamento, conversão e transmissão de sinal.Ele converte RS-232 em RS-485 para amplificação e isolamento de sinal, conseguindo assim transmissão de dados de longa distância e evitando interferências.Este equipamento é adequado para controle de automação industrial, monitoramento de segurança e outros campos, e pode melhorar a estabilidade e confiabilidade do sistema.Cada repetidor pode conectar 32 dispositivos de interface RS-485 de ponto a multiponto, com uma taxa de comunicação de dados de 300-115200bps.O indicador de energia interno e a luz indicadora de fluxo de dados podem indicar a situação da falha.Apresentando mecanismo de isolamento inteligente, detecção em tempo real de recursos de dados, julgamento do status do barramento, isolamento automático de barramentos defeituosos e fornecimento de indicações de falha, garantindo o funcionamento normal de outras portas, proporcionando grande comodidade para engenharia e pessoal técnico na instalação e manutenção.Este produto adota um design modular e pode ser combinado para uso.É instalado com trilho DIN padrão de 35 mm, com terminais removíveis, tamanho pequeno e peso leve, o que pode economizar muito espaço e tempo para instalação no local.

1.2 Principais parâmetros técnicos:

Fonte de alimentação de trabalho: DC9-40V (fonte de alimentação comutada) Consumo de energia ≤ 1W

Entrada/saída: interface RS-232 para RS485

Velocidade de comunicação: 1200115200bps

Interface RS485: Conecte 32 dispositivos, mais de 32 dispositivos requerem um repetidor adicional.

Distância de comunicação: 9600bps, usando par trançado, distância de comunicação 1200 metros

Em115200bps, use par trançado com uma distância de comunicação de 5.000 metros

Isolamento do optoacoplador magnético: tensão de isolamento 1500V (usando uma marca doméstica bem conhecida, fonte de alimentação de isolamento Jinshengyang)

Método de instalação: instalação de trilho guia padrão DIN de 35 mm para equipamentos finos com economia de espaço de 17,5 mm,

Modo de trabalho: Half duplex assíncrono (comunicação bidirecional RS-485)

Ambiente operacional: temperatura ambiente: -20~50℃; Umidade relativa: ≤ 85% UR; Evite gases corrosivos fortes.

Nível de proteção: proteção contra surtos de raios de 600 W por linha para interface RS-485 + proteção ESD de 15 KV

Dimensões do produto: 92 mm de comprimento, 24 mm de largura, 59 mm

Ao usar relés de isolamento de comunicação, as seguintes precauções devem ser tomadas:

1.Confirme a conexão correta entre o isolador e o equipamento;

2.Certifique-se de que a tensão da fonte de alimentação atenda aos requisitos do isolador;

3.Evite amplitude de sinal excessivamente alta para evitar afetar o efeito de isolamento;

4.Selecione a taxa de transmissão e o formato de dados apropriados para garantir uma comunicação estável;

5.Evite que fatores ambientais, como interferência estática e raios, afetem o equipamento;

6. Verifique regularmente o status de funcionamento do isolador para garantir seu funcionamento normal.
