- Produto Químico de Alta Preocupação: Nenhum
- Material: BORRACHA
- Número do modelo: 3020
- Tipo: Outros
- Origem: CN (Origem)
- Max. working stroke: XYZ=300*200*100mm

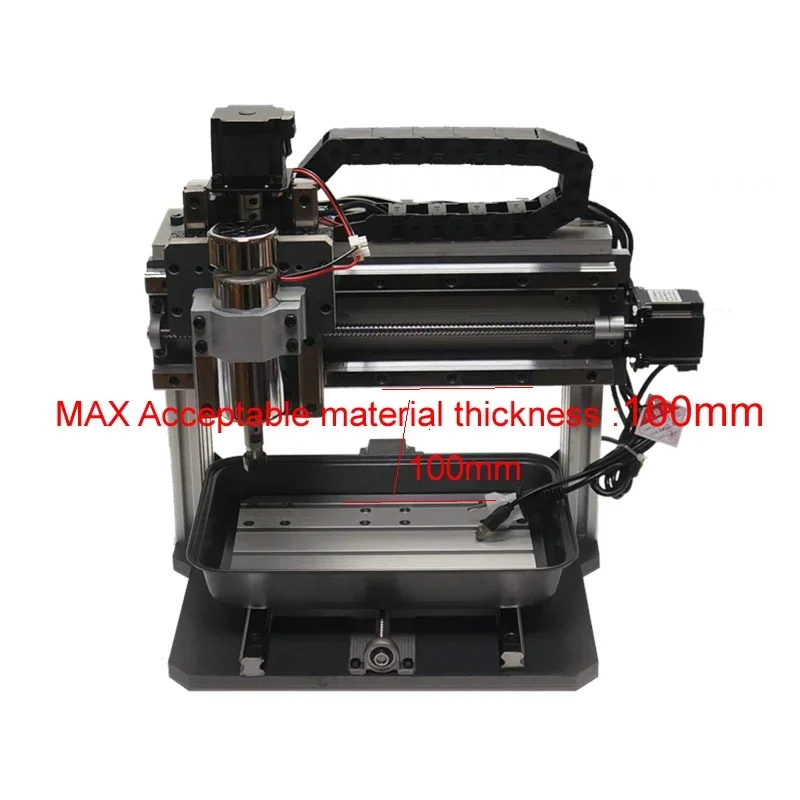

- Acceptable material thickness: ≤100mm

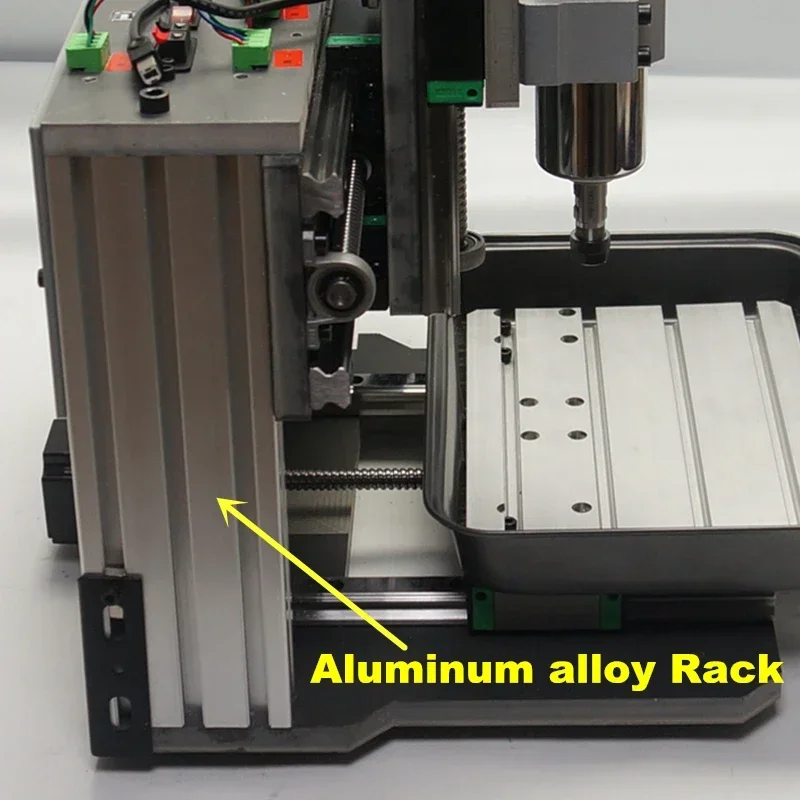

- Rack material:: Aluminum alloy
- Table material:: Aluminum alloy T table + Water tank

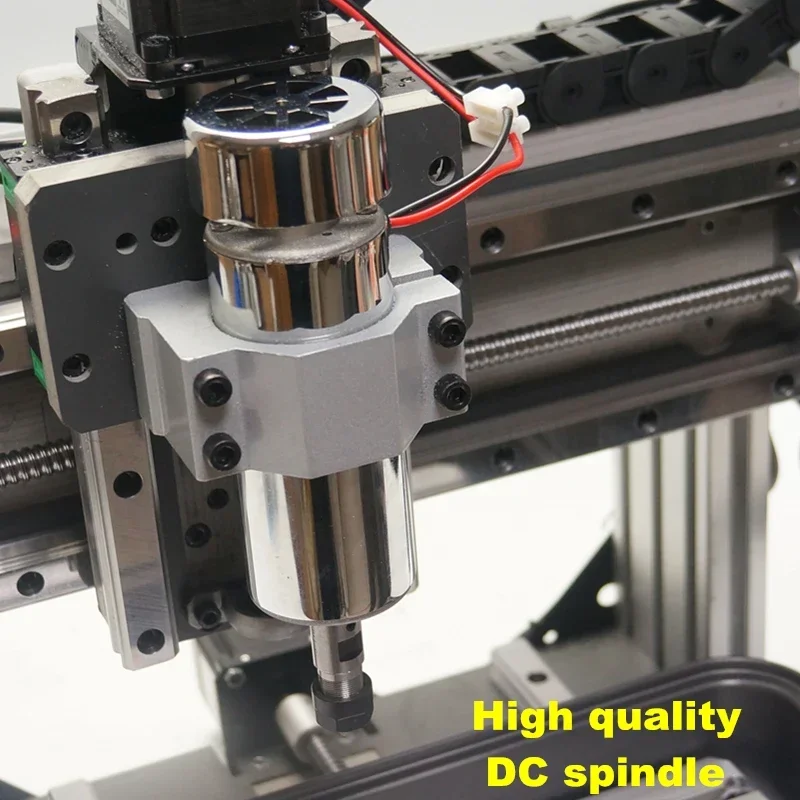

- Spindle motor: 500WDC spindle ,0-12000r/min
- Collet type: ER11,1/8"(3.175mm) Collet
- Stepper motor and drive: 57HS56
- Repeat positioning Accuracy: 0.02mm

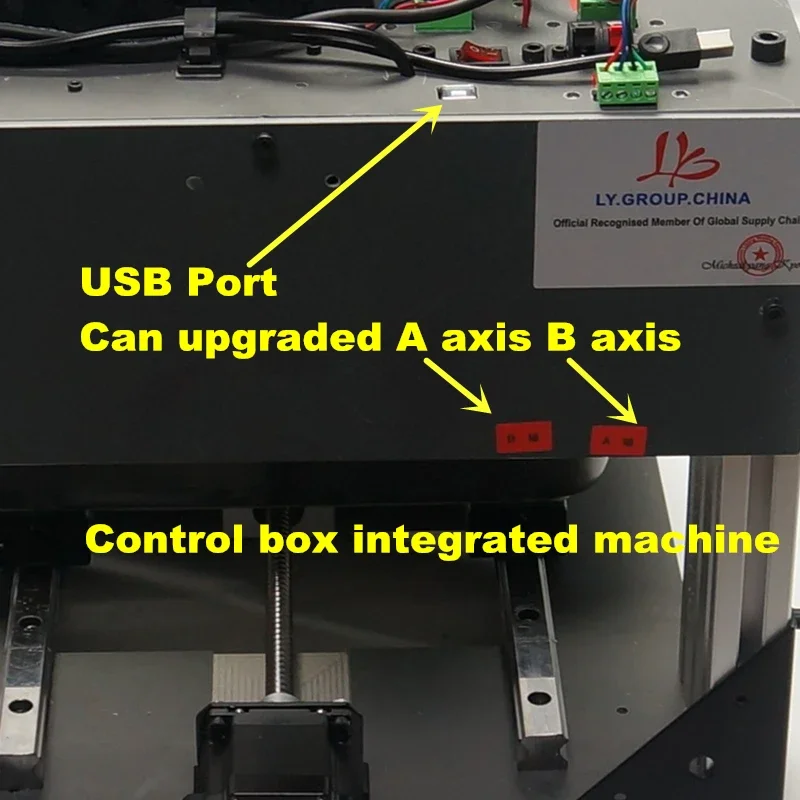

- Communication interface: USB Port
- linear guide rail: yes

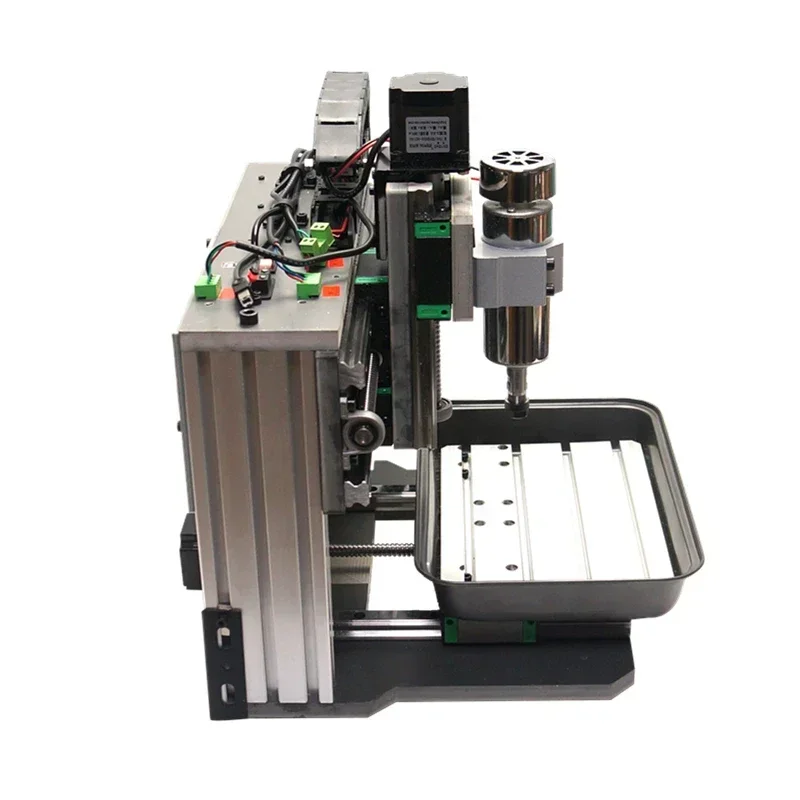

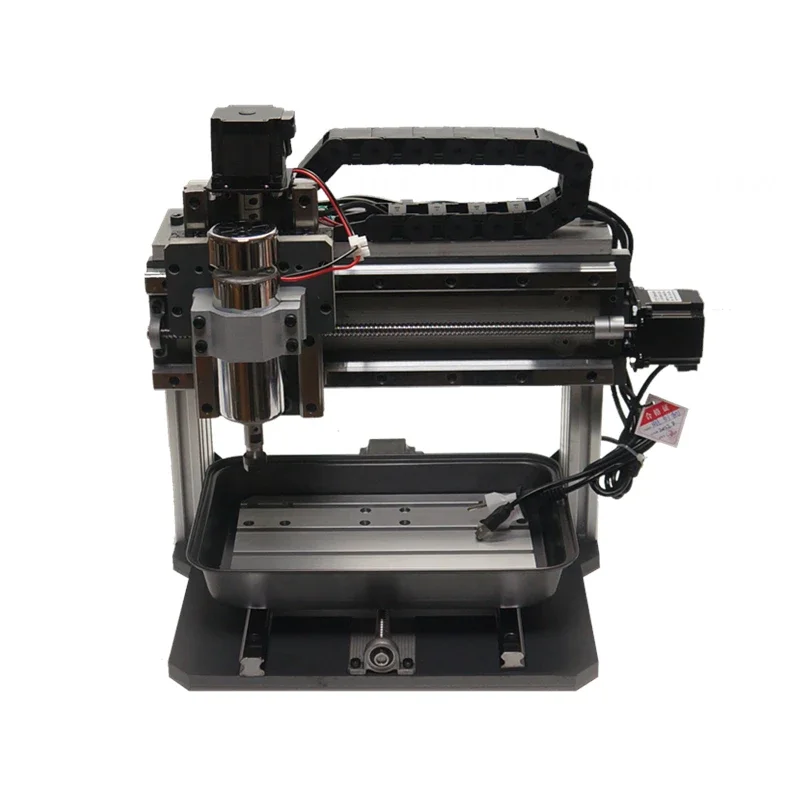

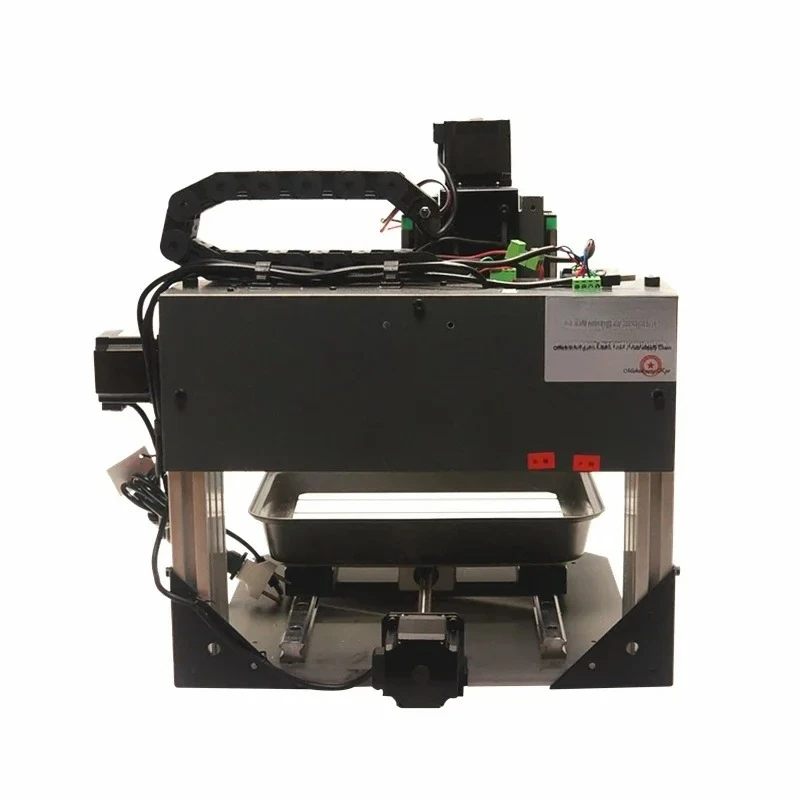

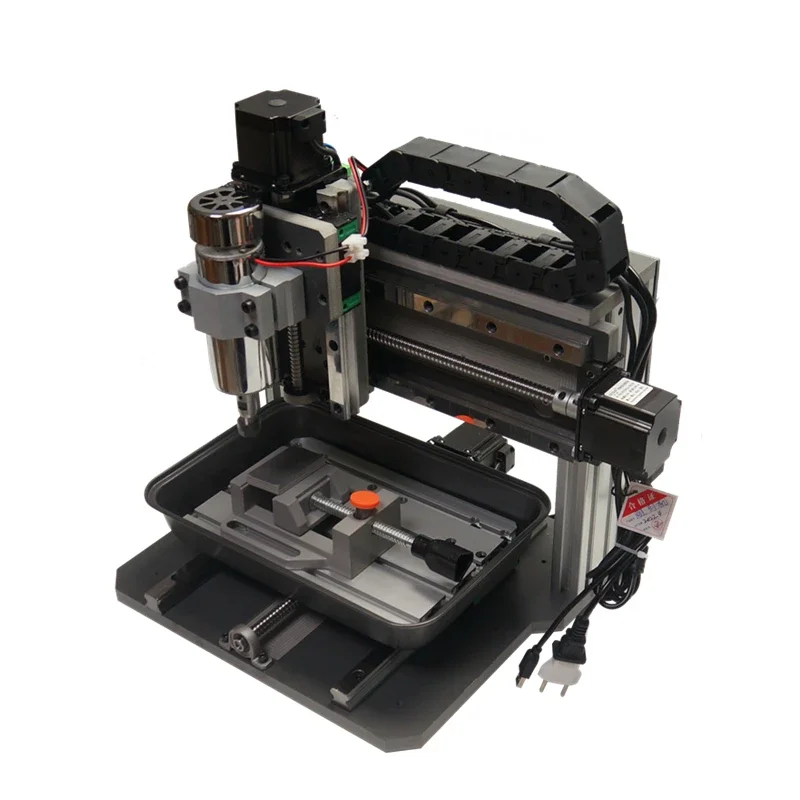

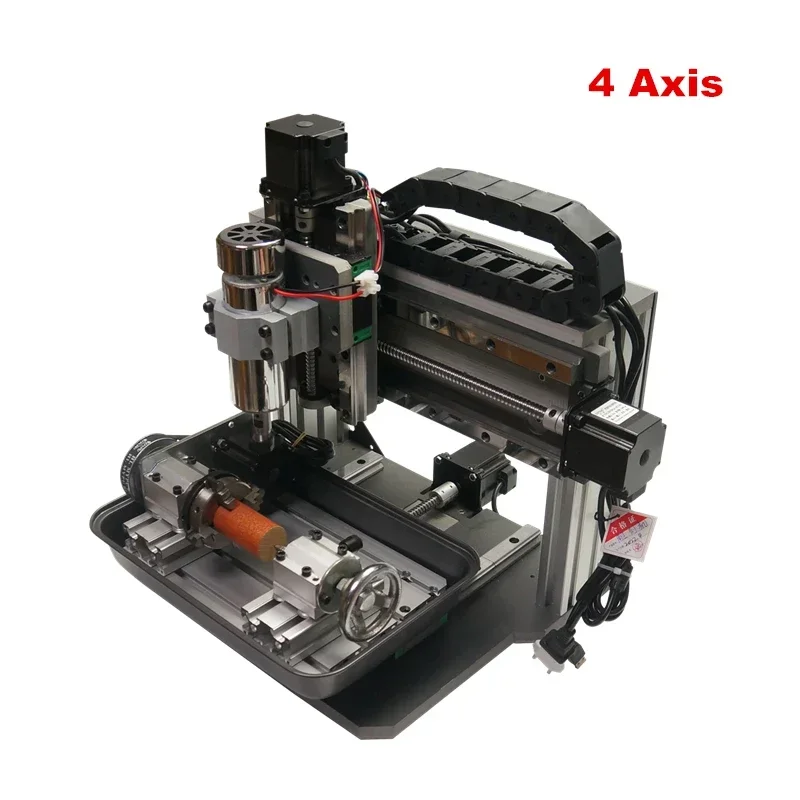

Diy cnc 3020 gravador de metal madeira cnc roteador 3/4/5 eixos 500w porta usb linha quadrada trilho com pia
Especificações:
| MODELO |
PVC-3020F |
|||
| Atributo |

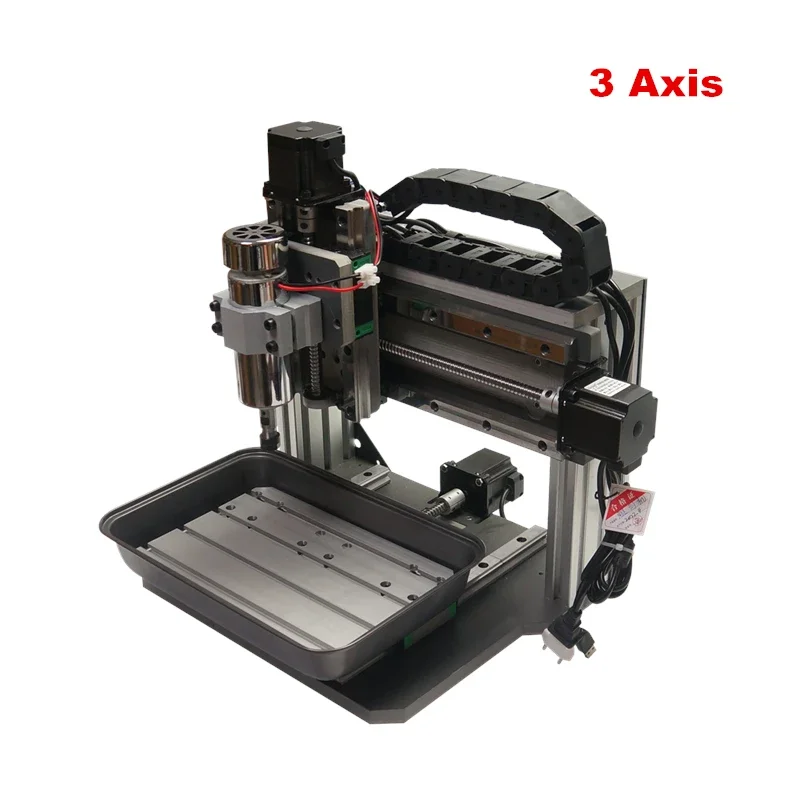

3 eixos |
4 eixos |
5 eixos |
|
| Eixo |
3 eixos |
4 eixos |
4 eixos |
|
| Interface |
Porta USB |
Porta USB |
Porta USB |
|
| Motor do eixo: |
500W |
500W |
500W |
|
| Pesar |
27 |
31 |
33 |
|
| Máx.curso de trabalho |
XYZ=300*200*100mm |
|||
| Espessura aceitável do material |
≤100 mm |
|||
| Liga de alumínio |
||||

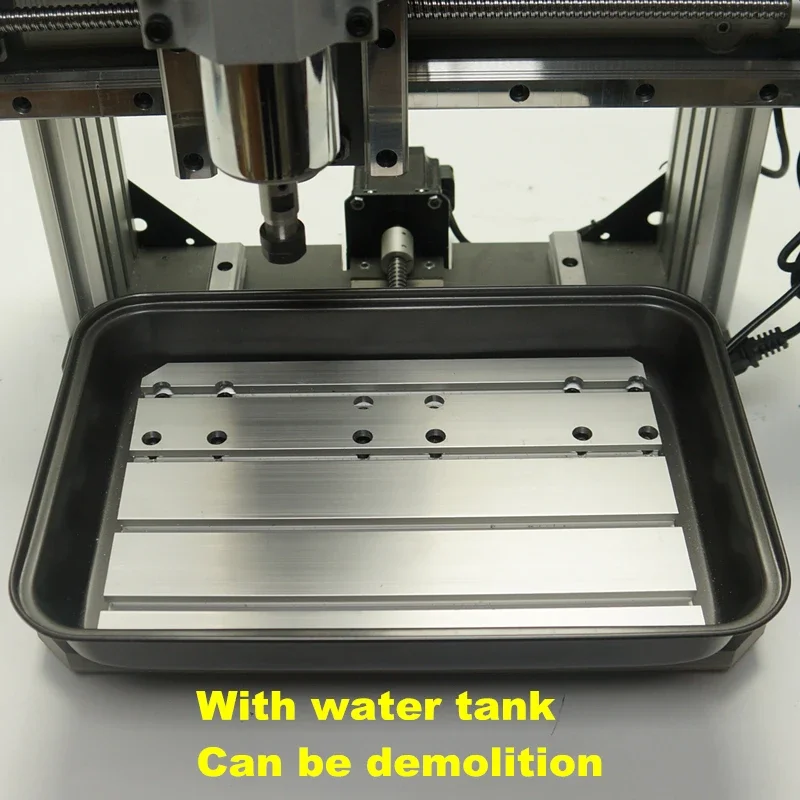

| Material da mesa: |
Mesa T em liga de alumínio + tanque de água |
|||
| Tipo de trilho |
Parafuso de esfera X Y Z 1204, Trilho de linha quadrada, três eixos é uma trilha de fio quadrado de 20 mm, |
|||
| Motor do eixo |
500WFuso DC, 0-12000r/min |
|||
| Tipo de pinça |
ER11,1/8"(3,175mm) Coleta |
|||
| Motor de passo e acionamento |
||||
| Precisão de posicionamento repetido |
0,02 mm |
|||

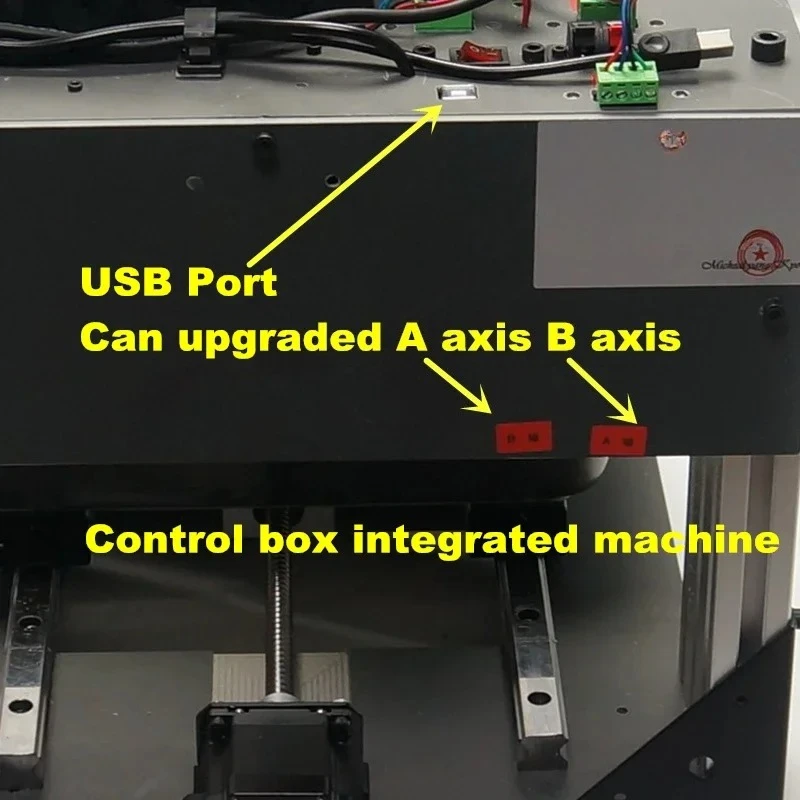

| Interface de comunicação |
Porta USB |
|||
| Requisitos do sistema |
Win-XP / Win 7 Win 8 Win10 |
|||
| Capacidade de software |
Mach3/Emc2/Kcam, (Tipo3, Wentai, ArtCAM, coppercam) |
|||
| Código de comando |
Código G/.nc/.ncc/.tab/.txt |
|||
| Peso da máquina |
27kg |
|||

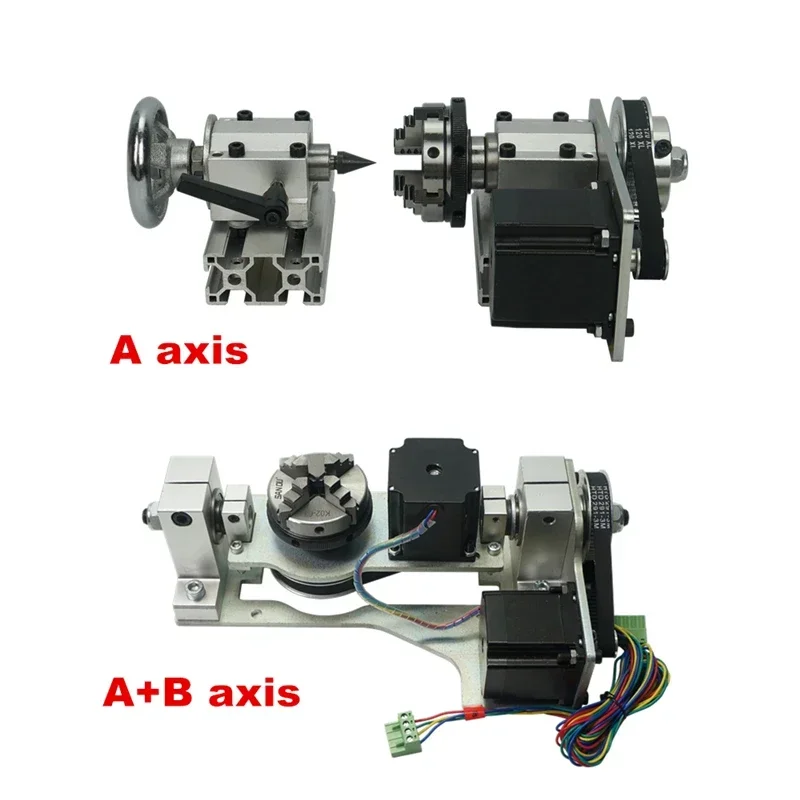

Parâmetros: eixo rotativo
Peso: 3,5 kg
Mandril de 4 mandíbulas em ferro fundido de 65MM,
1: 4 tração síncrona,
57 passo a passo
unidade 6560
Com dedal ativo, a altura central 51mm

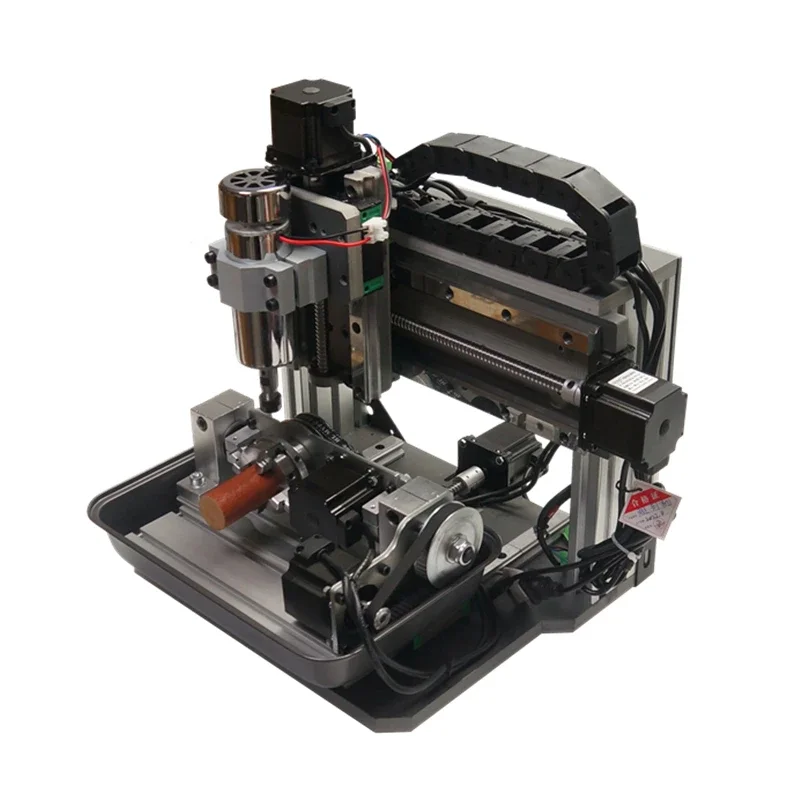

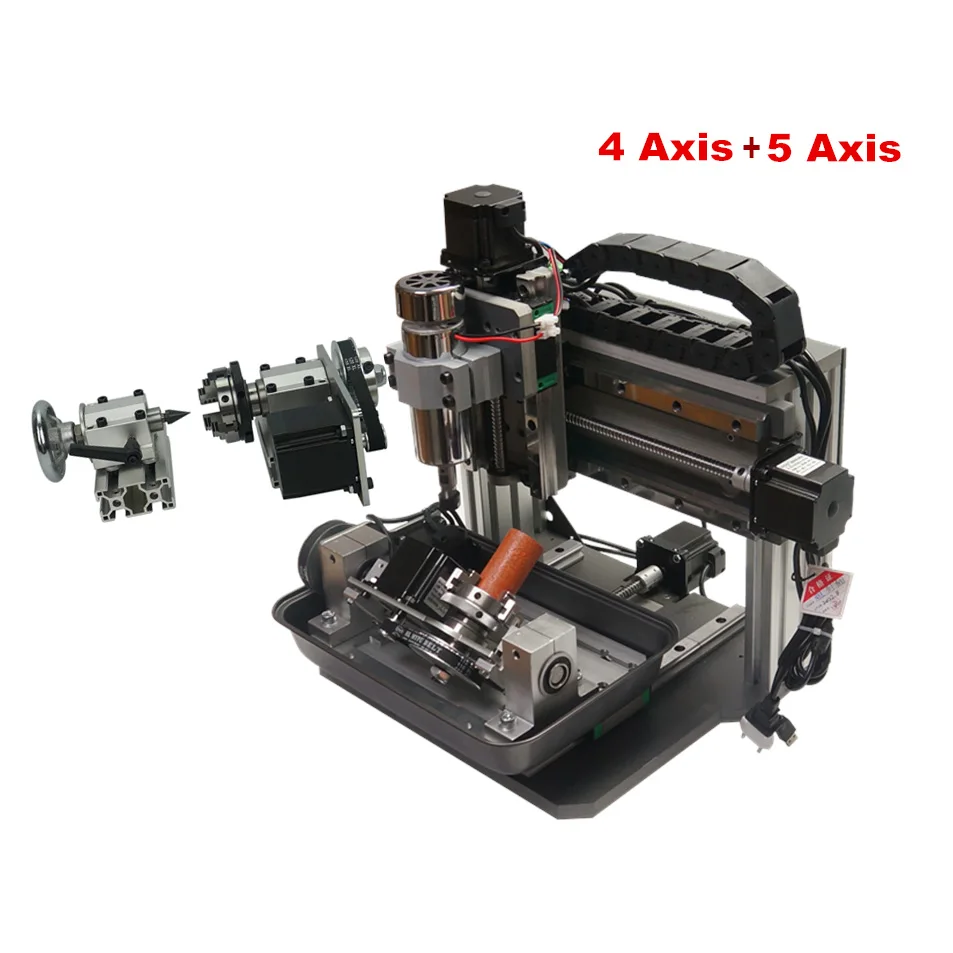

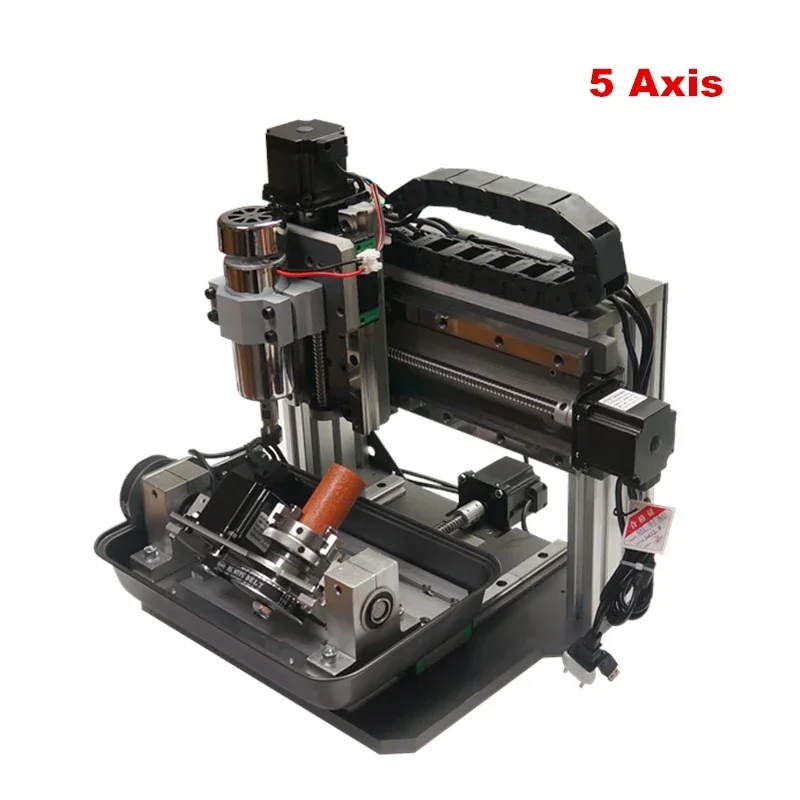

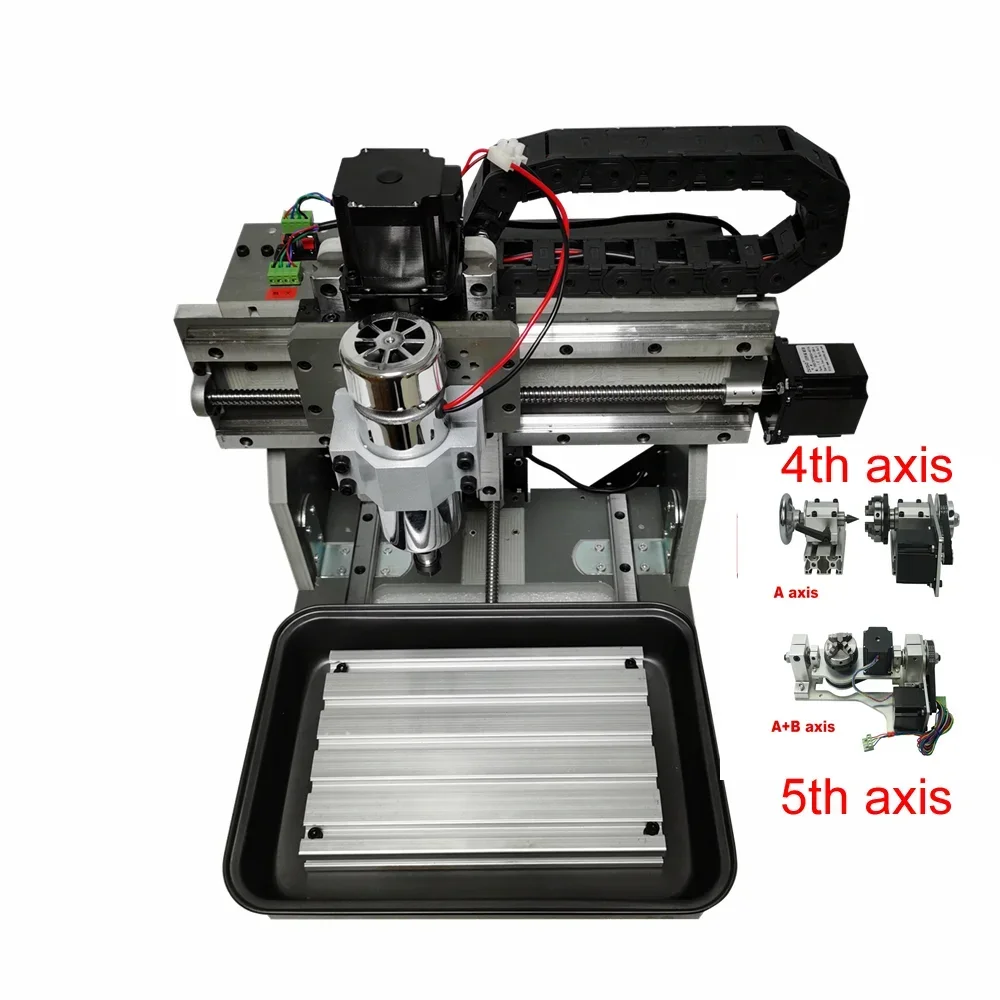

Especificações: 5o eixo
A aixs, eixo B, eixo de rotação com mesa máquina roteadora cnc de 5o eixo
A relação de engrenagem do quarto eixo: 4: 1 (motor de passo bifásico 3A 1.2N)
A relação de redução do quinto eixo: 5: 1 (motor de passo bifásico 3A 1.2N)
Mandril de quatro mandíbulas 60MM
A fixação máxima: Direção positiva: 40mm; Na direção oposta: 70mm
Altura central do quarto eixo: 55MM
O quinto eixo mais alto que o 4o eixo 44 mm
Distância do furo fixo inferior: 150 mm x 85 mm
Peso: 6KG
