- Químico Hign-em causa: Nenhum
- Origem: CN (Origem)
- Certificado: NONE

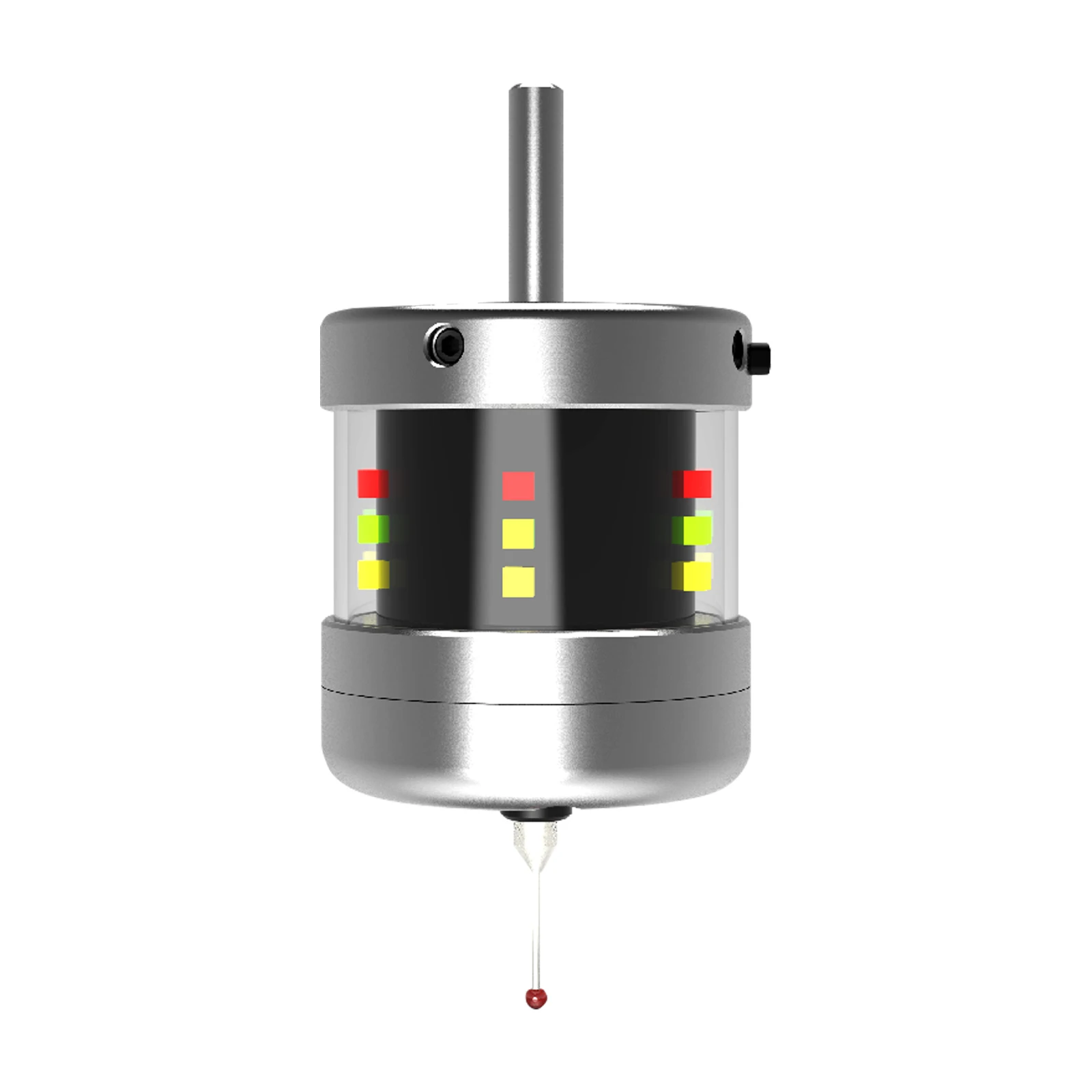

Mach3 edge finder 3d sonda CNC três coordenadas instrumento de centralização haste grb
A conexão pode realizar a medição automática on-line, e o off-line pode ser usado como um divisor acústico-óptico de 5 direções. Uma máquina é multi-purpose, flexível e conveniente, com elevada precisão.

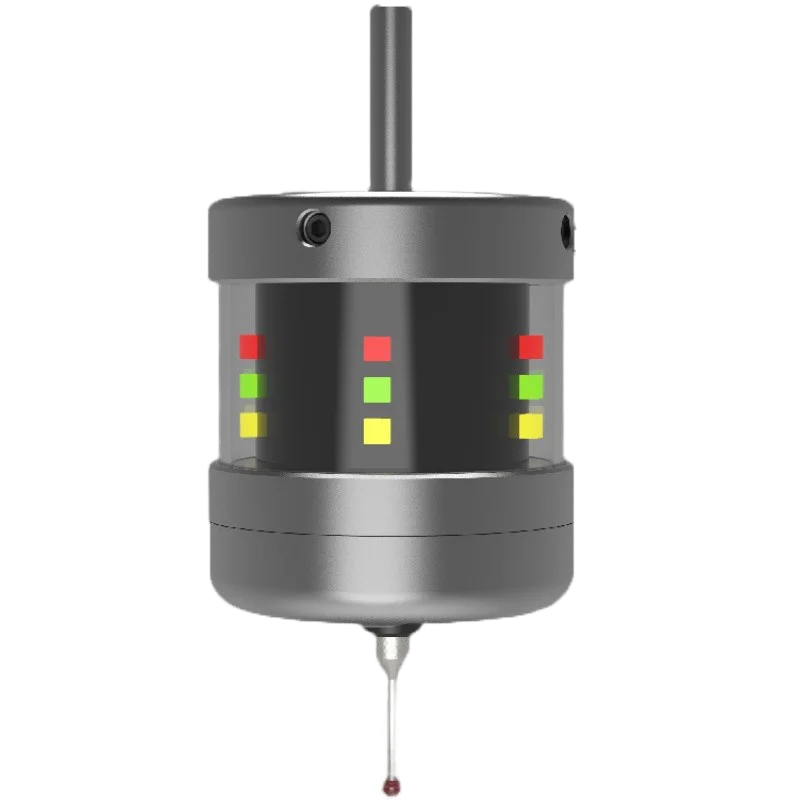

A diferença entre a versão plástica do suporte do PWB e a versão reforçada todo-metal
1. A aparência é basicamente a mesma. Da janela do indicador, a estrutura do sanduíche é a versão do suporte do metal, e o suporte branco puro é a versão plástica do suporte do PWB. A diferença na estrutura torna a precisão e a estabilidade da repetição das duas versões diferentes.
2. A versão plástica do suporte do PWB tem o custo relativamente baixo, e a estabilidade estrutural não é tão boa quanto a placa do suporte do todo-metal.
3. A versão do suporte do todo-metal, que refere inteiramente ao princípio de Renishaw, tem uma estrutura interna relativamente complexa, o custo alto, a repetibilidade e a melhor estabilidade estrutural.

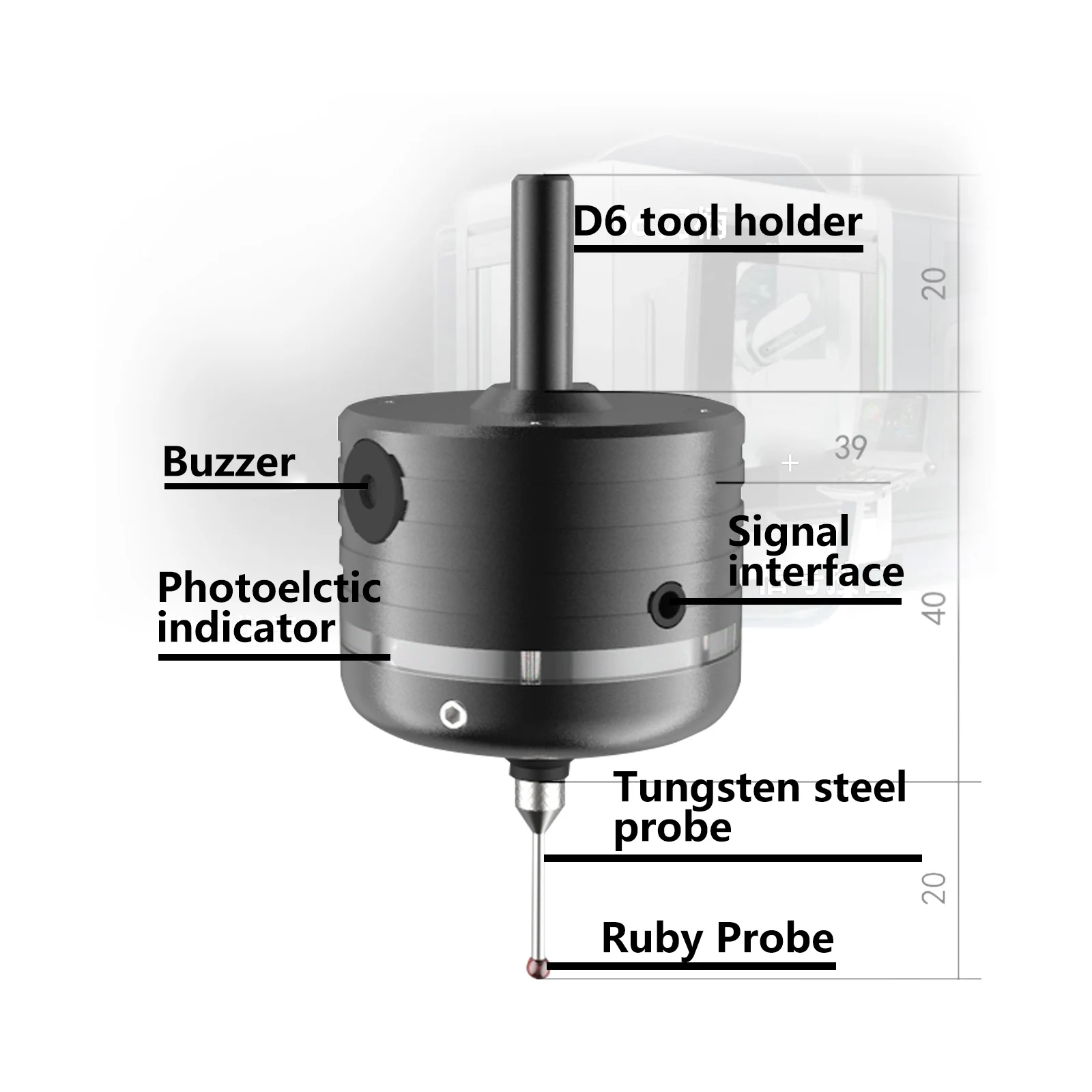

A diferença entre tungstênio aço styli e rubi styli
O preço dos dois styli é o mesmo, e a interface é M2.5. A redondeza do aço do tungstênio é melhor do que o rubi. A durabilidade também é melhor do que o aço tungstênio.
O princípio de funcionamento da sonda
Sonda gatilho
A linha do sinal do GND e da saída é conectada
Depois que o computador host obtém o sinal, ele realiza as funções de centralização automática e coordenadas de gravação através do programa macro.
Existem muitos tipos de sistemas no mercado, e você tem que completar o programa macro fiação si mesmo.
Se você tiver manuais de programação e fiação do sistema, seja bem-vindo para discutir métodos de fiação, configurações do sistema e programação macro.
A linha do sinal do GND e da saída é conectada
Depois que o computador host obtém o sinal, ele realiza as funções de centralização automática e coordenadas de gravação através do programa macro.
Existem muitos tipos de sistemas no mercado, e você tem que completar o programa macro fiação si mesmo.
Se você tiver manuais de programação e fiação do sistema, seja bem-vindo para discutir métodos de fiação, configurações do sistema e programação macro.
Após a compra da sonda, mach3 e grbl open source script programas podem ser fornecidos.
Para usuários de máquinas CNC, podemos fornecer programas macro padrão Renishaw.

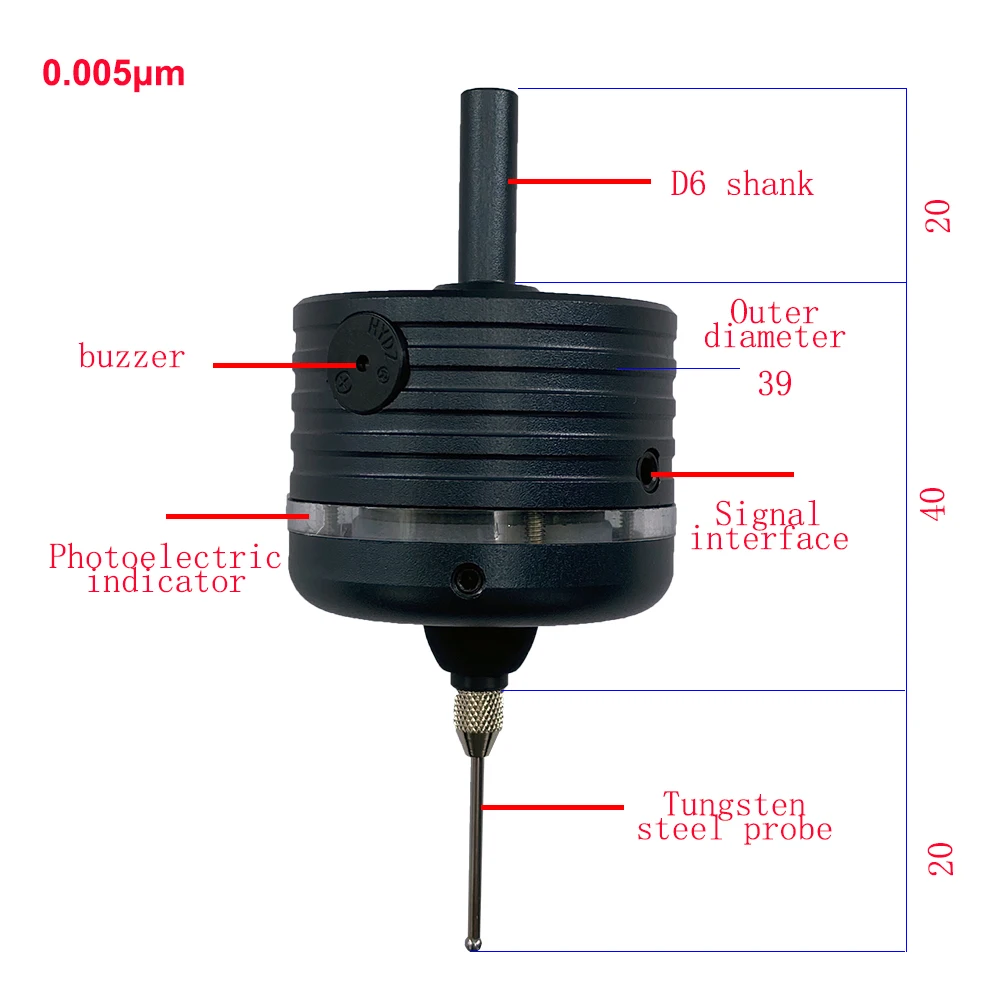

Parâmetros | Unidade | | Observações
Material | | 7075 superfície anodizada
Diâmetro exterior do localizador de arestas | mm | 39
Sonda comprimento | mm | Standard 20 | Os usuários podem substituir por si mesmos
Apertando o diâmetro | mm | 6 |
Apertando o comprimento | m |<20
Repetibilidade | mm | 0,01
Pêndulo XY | mm | 3 Exceder o curso irá causar danos
2 Pêndulo pares | mm | 1.5 Exceder o curso irá causar danos
Bateria | | Lithium bateria online carregamento automático
Trabalhar offline | | Pode ser usado como um divisor fotoelétrico
Trabalho online | | Cacau com o sistema de centralização automática

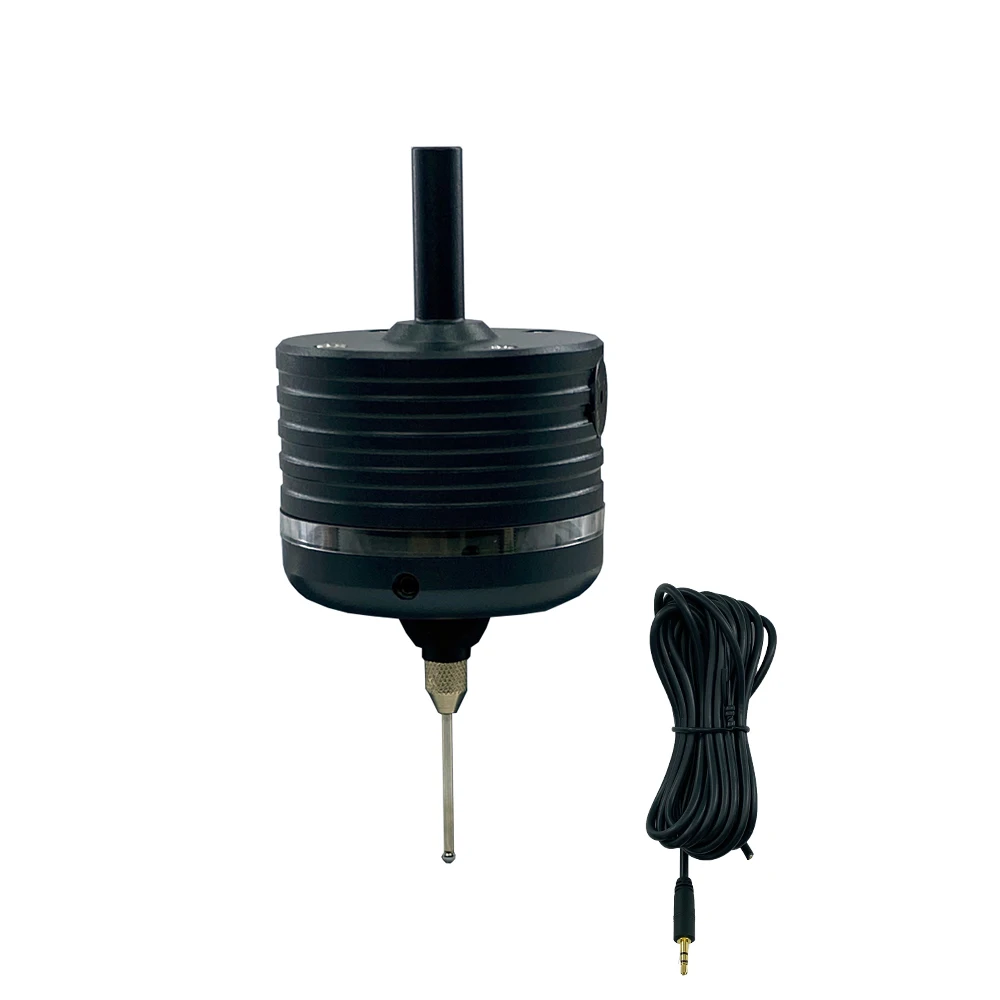

Método de conexão | | Distribuição dados cabo | 2m sonda | mm | p1 tungstênio aço
Sonda | mm | Competindo por 1.5 Ruby
Classificação impermeável | | IP43 não pode funcionar no ambiente de pulverização de refrigerante
Tensão de funcionamento | V | 6-30 sobrepressão queima, baixa tensão não pode trabalhar
Material | | 7075 superfície anodizada
Diâmetro exterior do localizador de arestas | mm | 39
Sonda comprimento | mm | Standard 20 | Os usuários podem substituir por si mesmos
Apertando o diâmetro | mm | 6 |
Apertando o comprimento | m |<20
Repetibilidade | mm | 0,01
Pêndulo XY | mm | 3 Exceder o curso irá causar danos
2 Pêndulo pares | mm | 1.5 Exceder o curso irá causar danos
Bateria | | Lithium bateria online carregamento automático
Trabalhar offline | | Pode ser usado como um divisor fotoelétrico
Trabalho online | | Cacau com o sistema de centralização automática
Método de conexão | | Distribuição dados cabo | 2m sonda | mm | p1 tungstênio aço
Sonda | mm | Competindo por 1.5 Ruby
Classificação impermeável | | IP43 não pode funcionar no ambiente de pulverização de refrigerante
Tensão de funcionamento | V | 6-30 sobrepressão queima, baixa tensão não pode trabalhar
