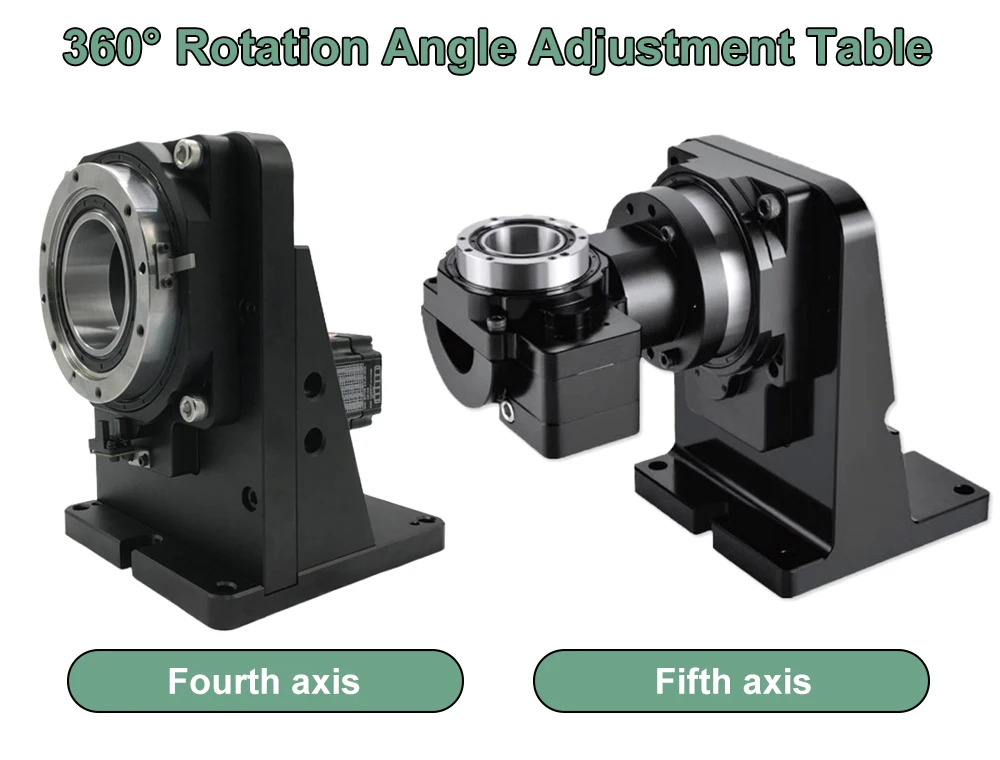

Name: Quarto 4o eixo cnc elétrico oco mesa rotativa mesa de ajuste de ângulo disco divisório para corte de inspeção visual industrial
SKU: 1005007595087121
Availability: InStock

Produto Químico de Alta Preocupação: Nenhum
Número do modelo: KDR
Nome da marca: YUN DUAN
Origem: CN (Origem)
Certificado: CE
product keyword 1: 360 degree electric rotary table
product keyword 2: 4th Axis Rotating Table
product keyword 3: CNC Angle adjustment table
product keyword 4: Hollow rotary table
product keyword 5: Electric rotary positioning indexing plate
product keyword 6: Angular displacement R Axis
product keyword 7: Electric stepper servo rotating platform
product keyword 8: Fourth axis
product keyword 9: Dividing head
product keyword 10: Dividing dial
product keyword 11: Replacing DD Motor
product keyword 12: Replacing Cam Divider
product keyword 13: Hollow rotating platform reducer
product keyword 14: for manipulator joint

●Se você escolher "Para...Etapa de entrada”, você obterá o seguinte:
1*4a plataforma giratória oca
1 * sensor de limite

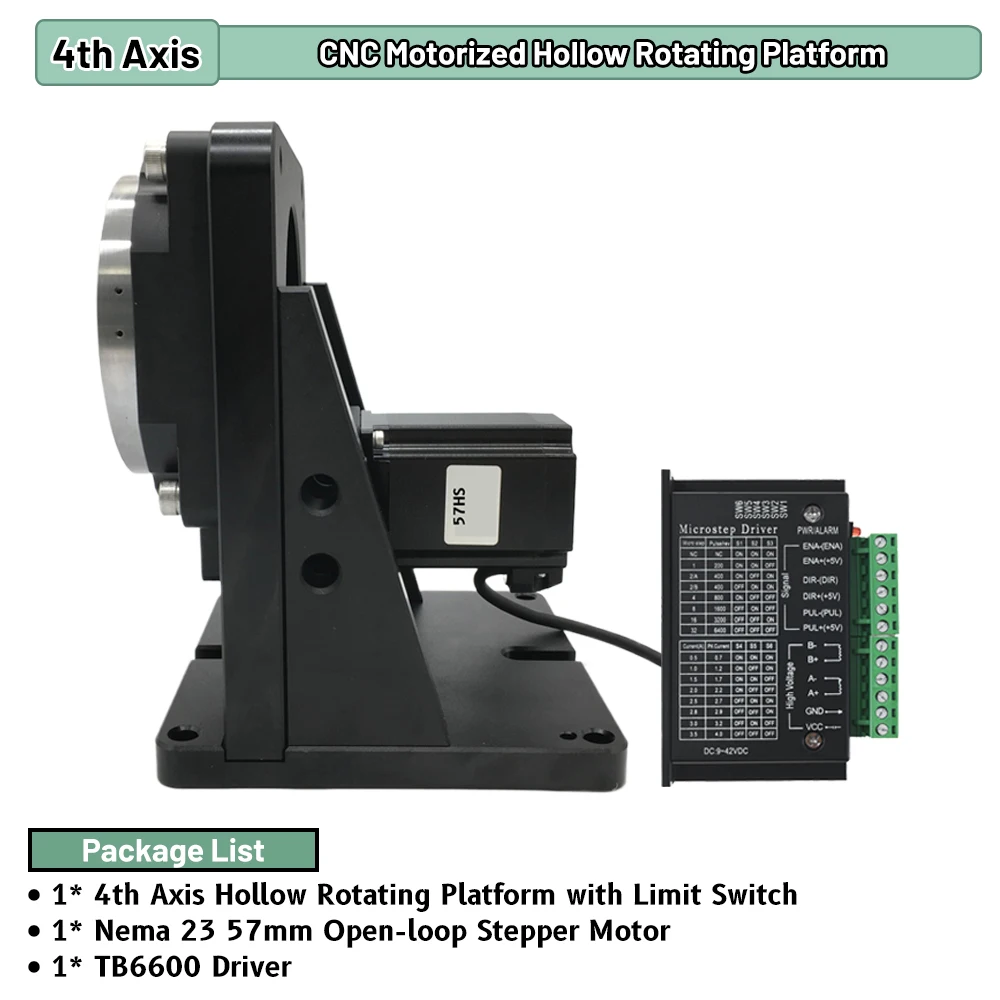

●Se você escolher "Kit de passo 1.2Nm/2Nm/3Nm", você receberá o seguinte:
1*4a plataforma giratória oca
1 * sensor de limite
1 * motor de passo de circuito aberto com cabo de 50 cm
1 * driver TB6600

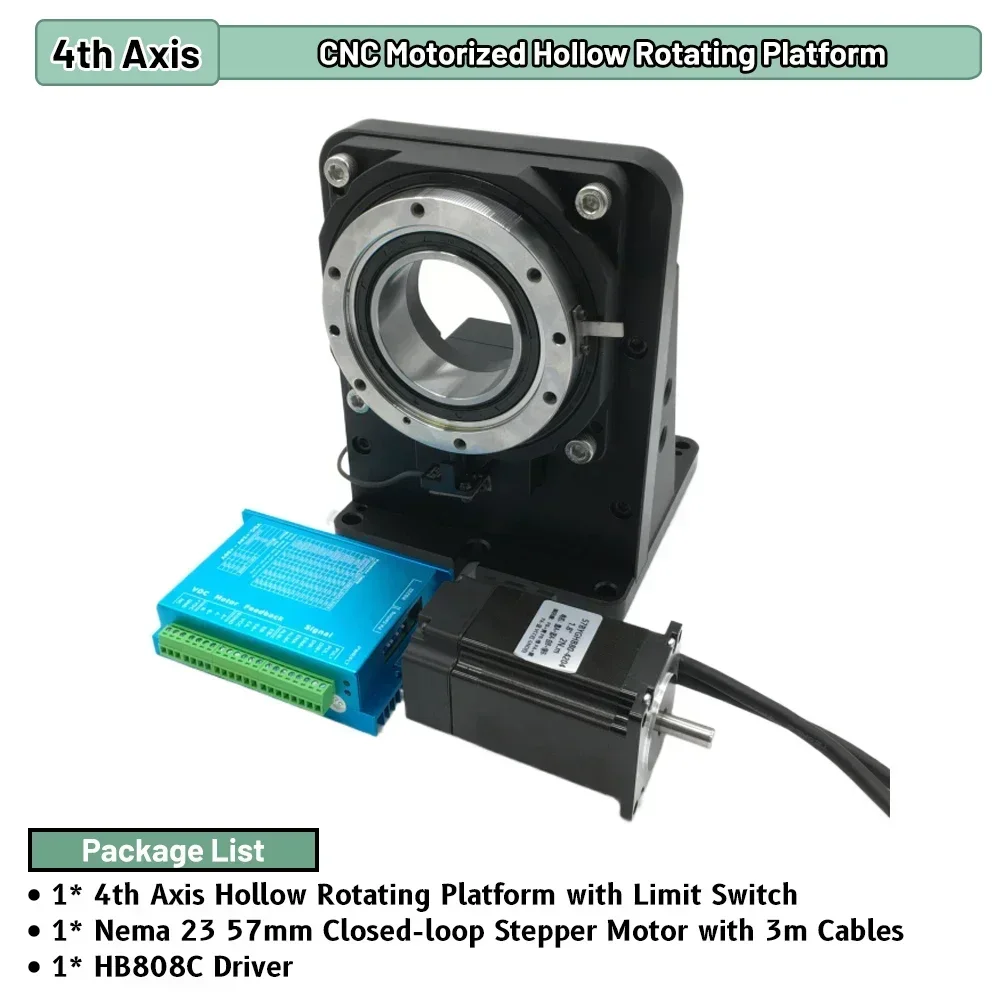

●Se você escolher "Etapa codificadora de 1,5 Nm/2,2 Nm/3 Nm", você obterá o seguinte:
1*4a plataforma giratória oca
1 * sensor de limite
1 * motor de passo de circuito fechado com cabo de alimentação de 3m e cabo codificador de 3m
1 * driver HB808C

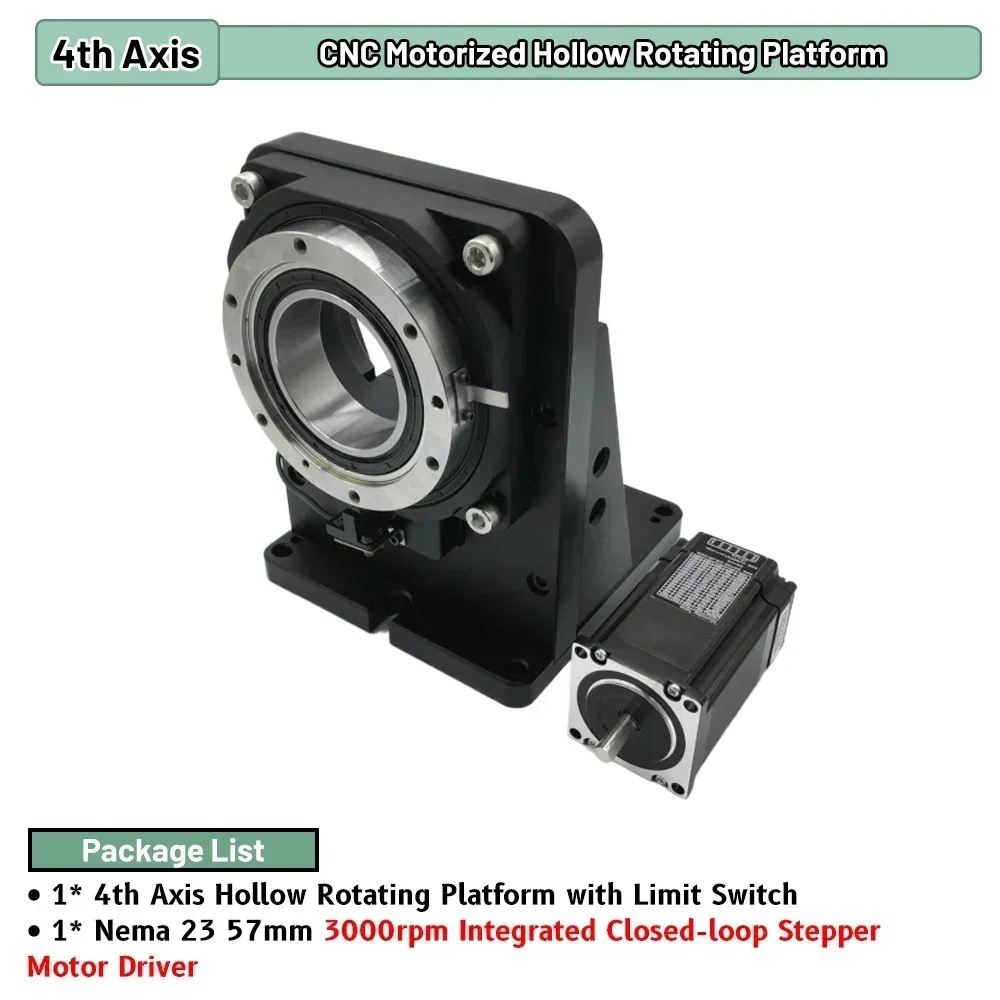

●Se você escolher "1,5Nm/2Nm/3,2Nm All In One", você obterá o seguinte:
1*4a plataforma giratória oca
1 * sensor de limite
1 * driver de motor de passo de circuito fechado integrado com cabo de 30 cm

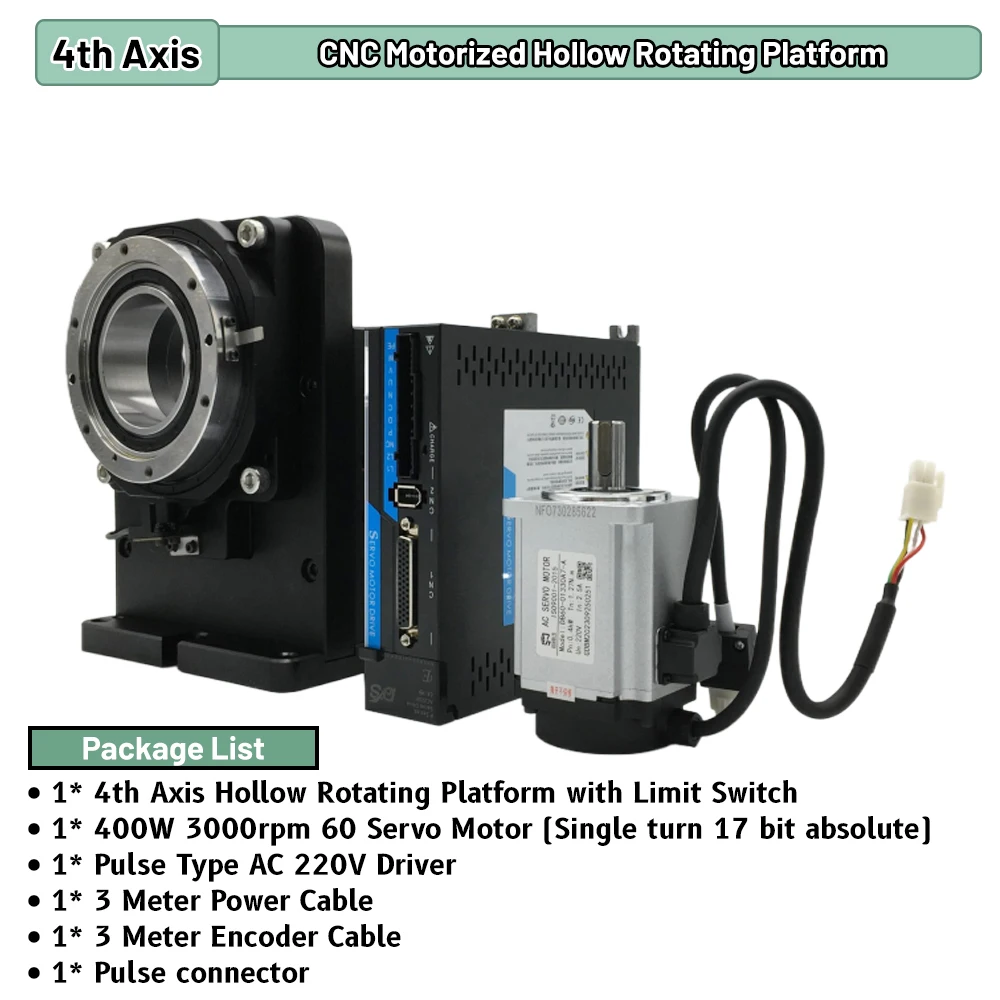

●Se você escolher "Kit de servo de pulso de 400 W", você receberá o seguinte:
1*4a plataforma giratória oca
1 * sensor de limite
Servo motor de 1*400W 60mm com cabo de alimentação de 3m e cabo codificador de 3m
1 * servo driver tipo pulso
1 * conector de pulso

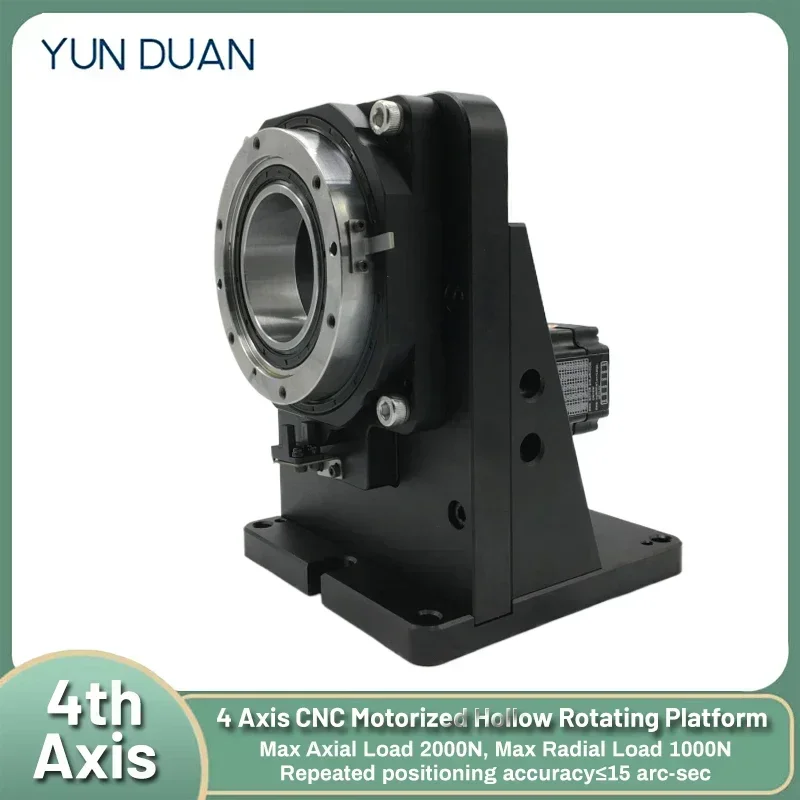

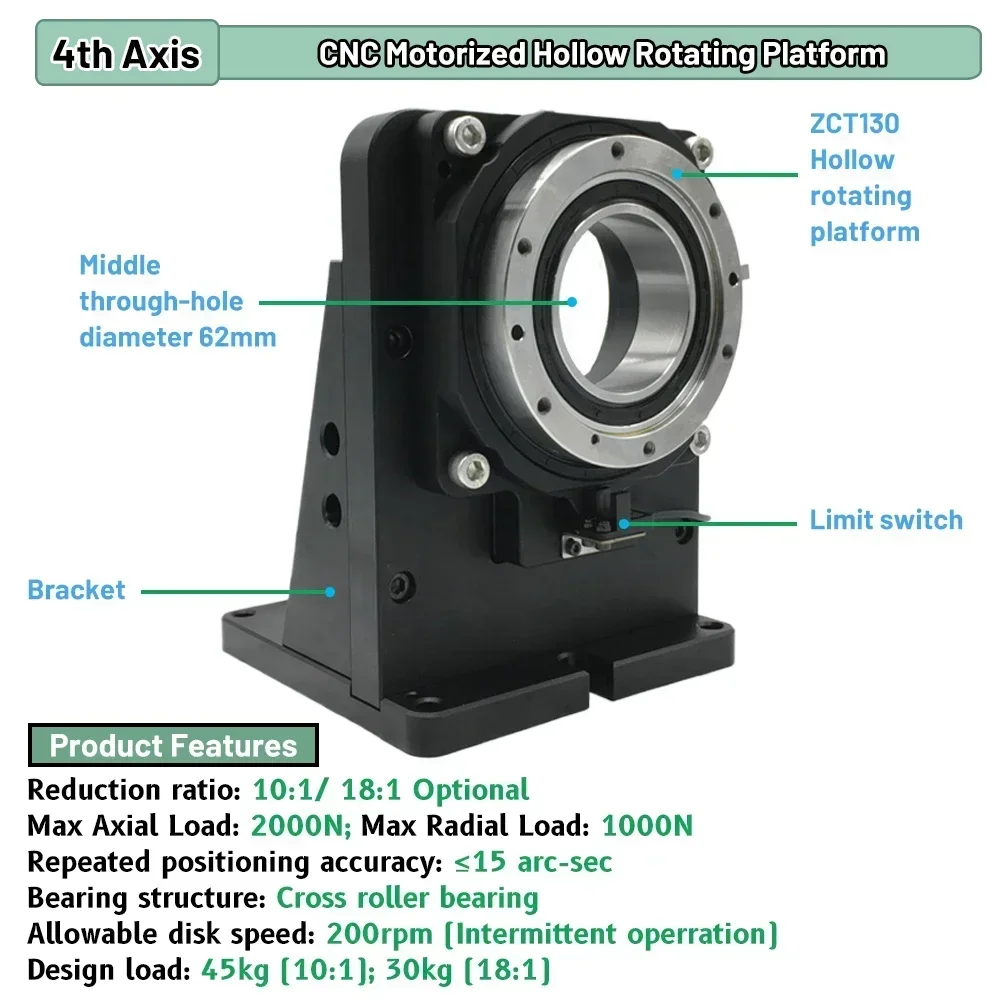

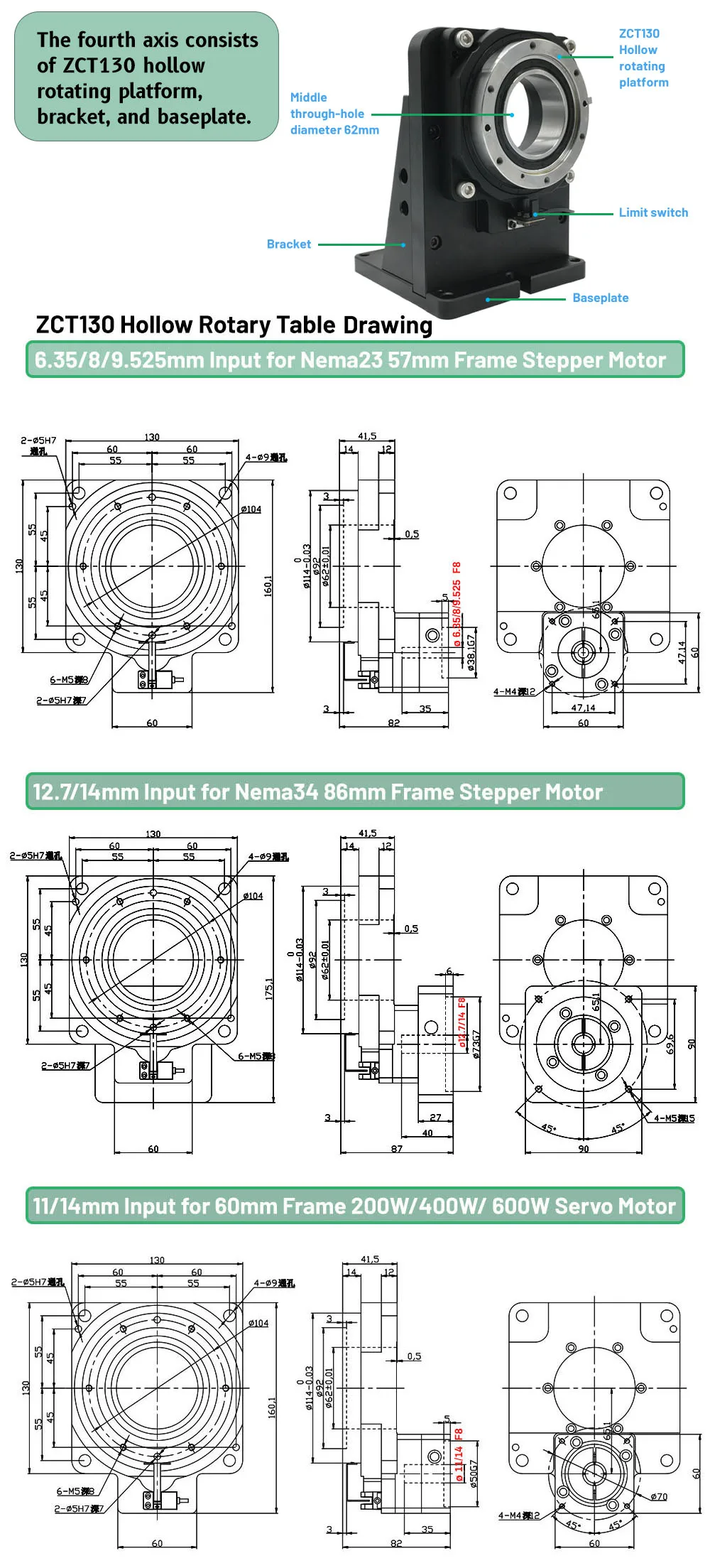

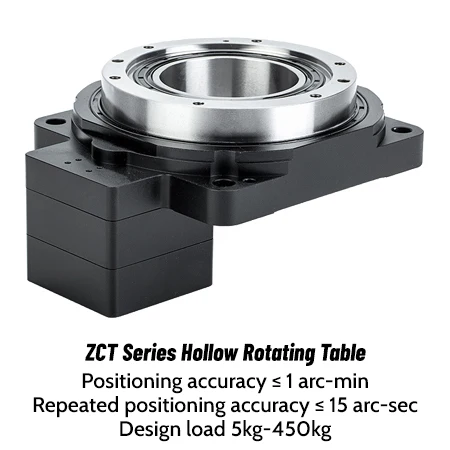

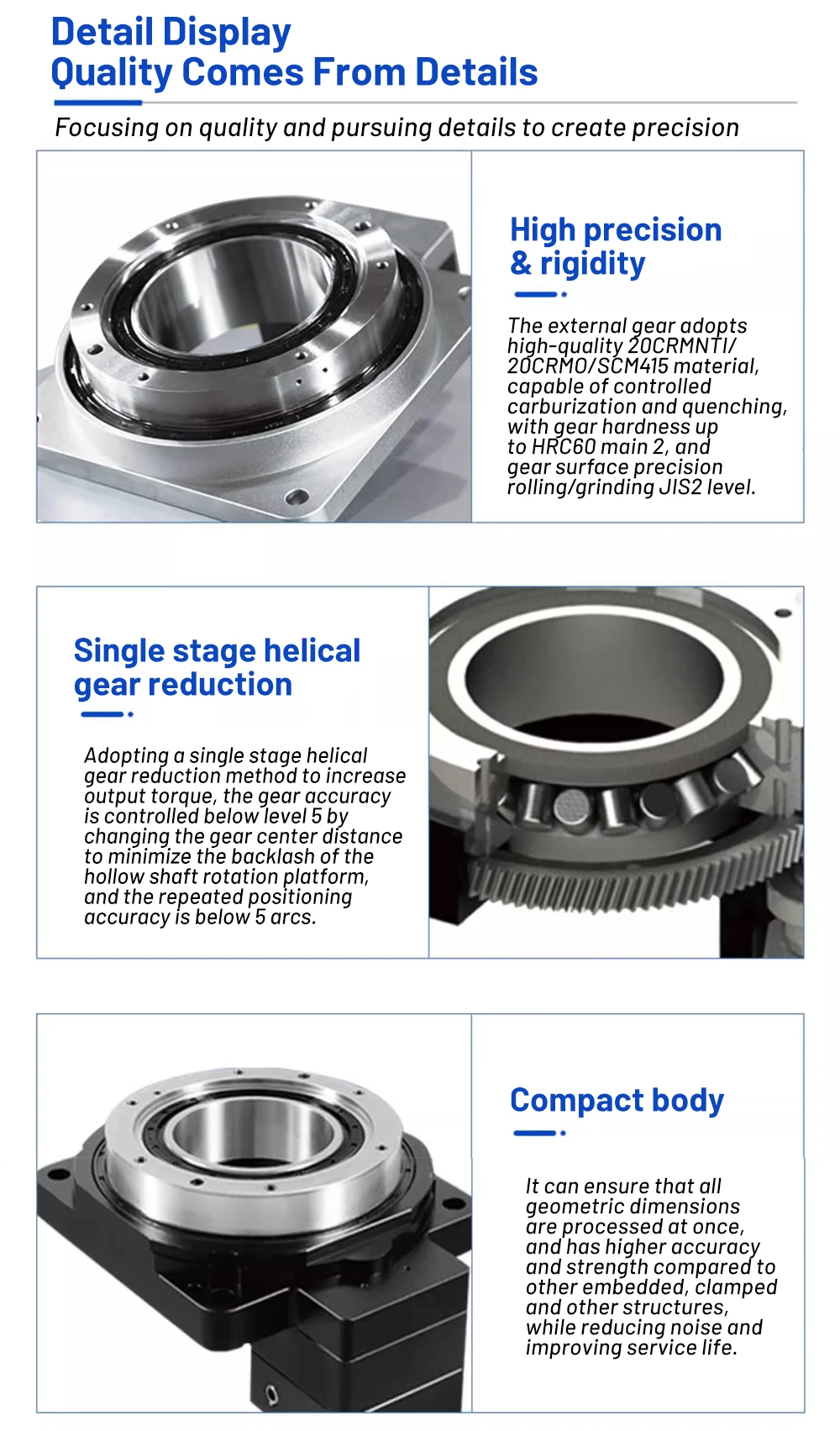

Parâmetros técnicos do ZCT130
Estrutura de rolamento	Rolamento de rolos cruzados
Taxa de redução	10	18
Torque de saída retido	50 N.m	32 N.m
Máximo de torque	150 N.m	96 N.m
Carga de projeto	40kg	28kg
Precisão de posicionamento	≤1 arco-min
Precisão de posicionamento repetido	≤15 arco-seg
Velocidade permitida do disco	200 rpm (operação intermitente)
Servomotor instalável	Servo motor 200W/400W/600W 60mm
Motor de passo instalável	Motor de passo Nema23 com flange de 57 mm/Nema 34 com flange de 86 mm
Carga axial máxima	2000N
Momento máximo de inércia	50N.m
Rigidez torsional	19N.m/arcmin
Vida precisa	30.000h (operação intermitente)
Nível de proteção	IP50
Método de lubrificação	Lubrificação de longo prazo
Método de instalação	Arbitrário
Concentricidade da plataforma rorradora	≤0,01 mm
Parelelismo da plataforma rorradora	≤0,013mm
Eficiência de transmissão	95%
Ruído	≤60
Peso	2,6 kg

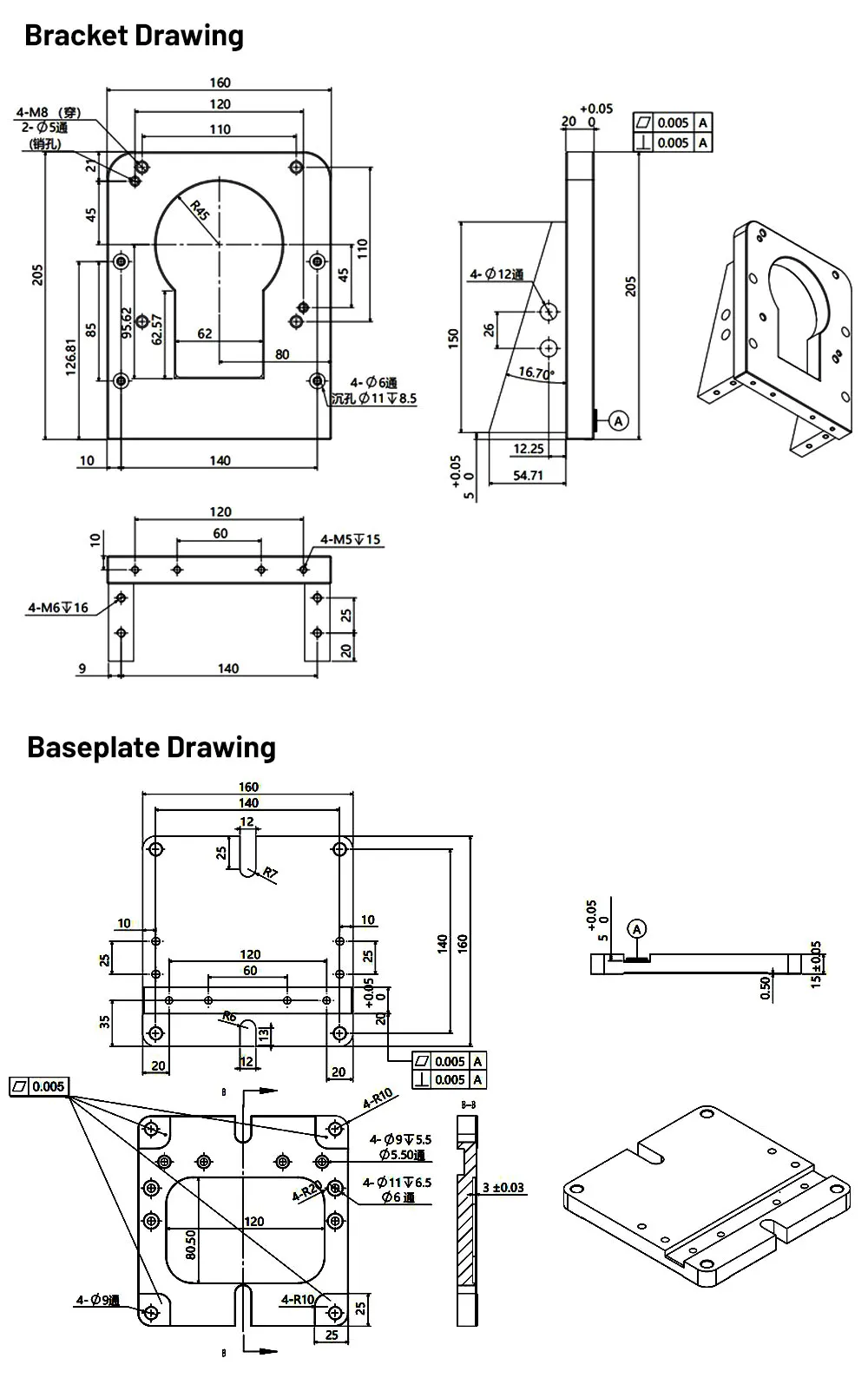

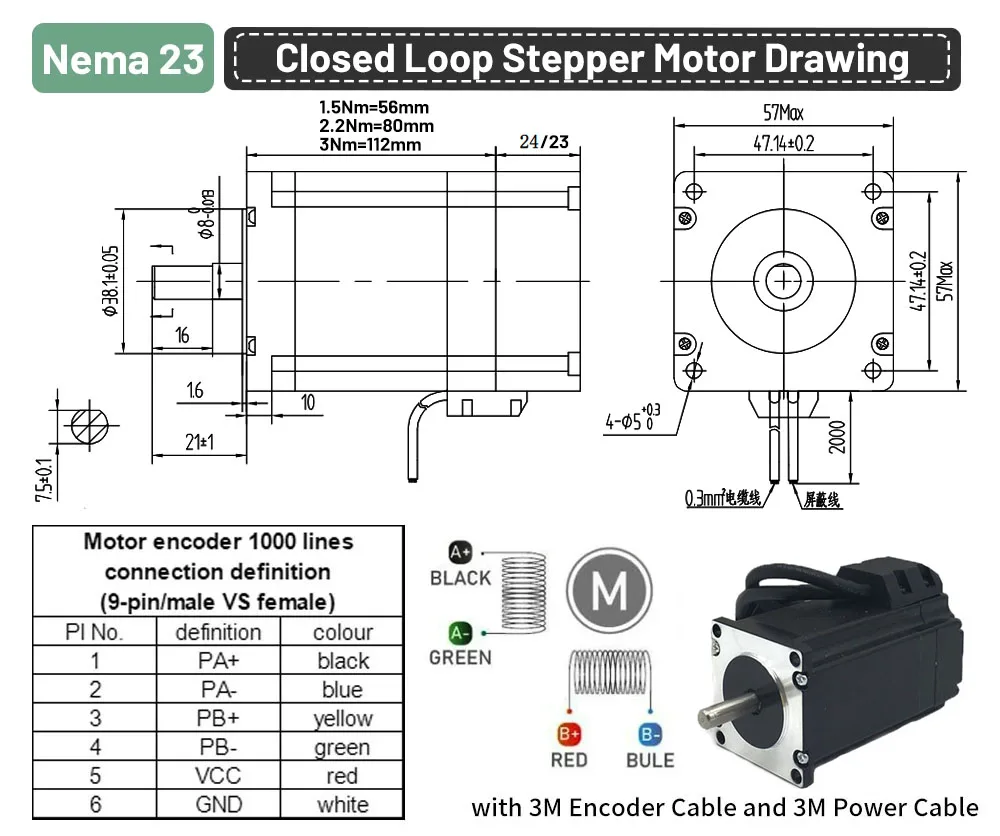

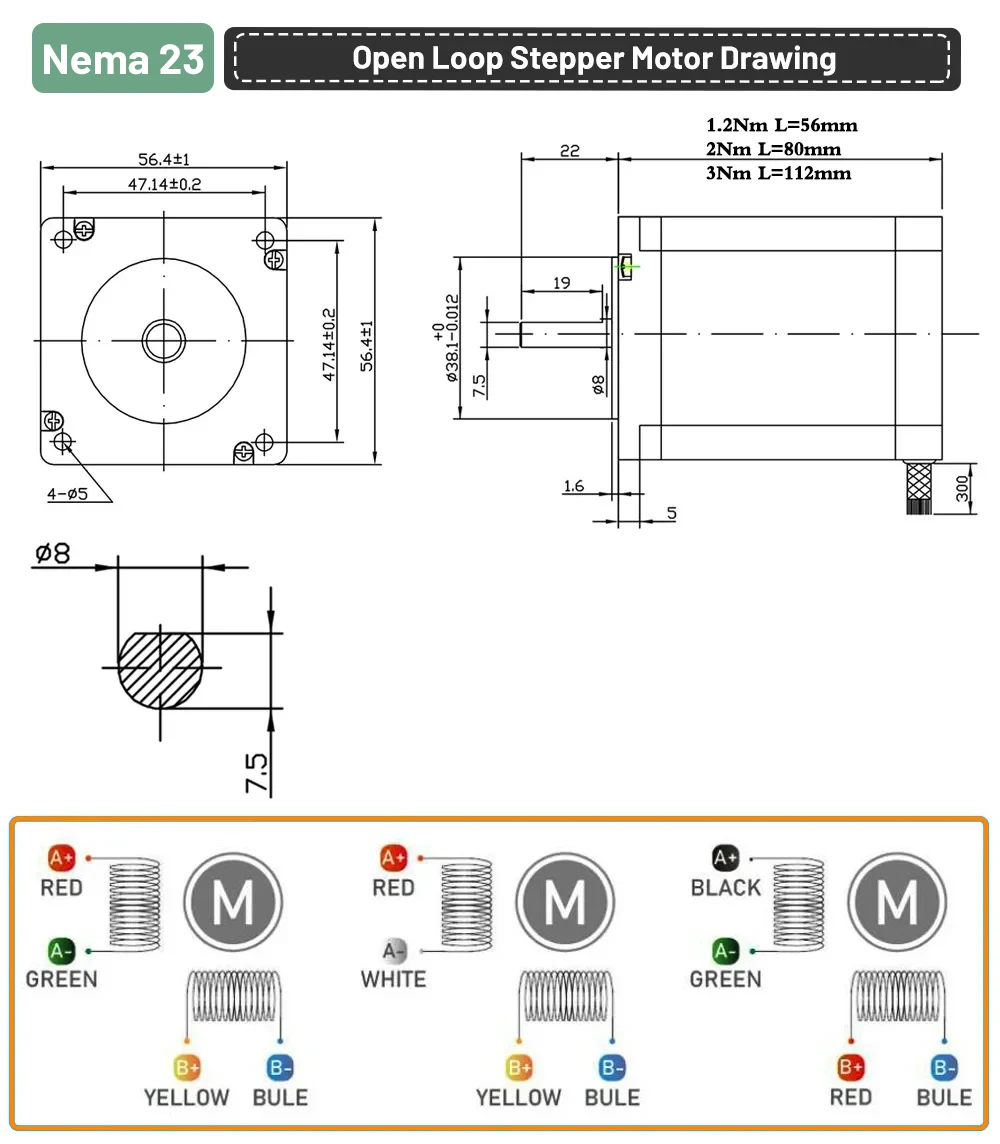

Parâmetros técnicos do motor de passo com flange Nema23 de 57 mm
Modelo	Tipo de motor	MÁX.velocidade (rpm)	Com/sem codificador	Torque de retenção (N.m)	Comprimento corporal (mm)	Atualmente (A)	Resistência de fase (Ω)	Momento de inércia (g.cm2)	Saída diâmetro (mm)
57HS5630A4	Motor de passo de circuito aberto	1000	sem	1.2	56	3	0.8	280	8
57HS8030A4				2	80	3	1.2	580
57HS11230A4				3	112	3	1.6	800
57HB250-54B	Motor de passo de circuito fechado	1000	com	1.5	56	4.2	0.4	280
57HB250-80B				2.2	80	4.2	0.7	500
57HB250-112B				3	112	4.2	0.8	800

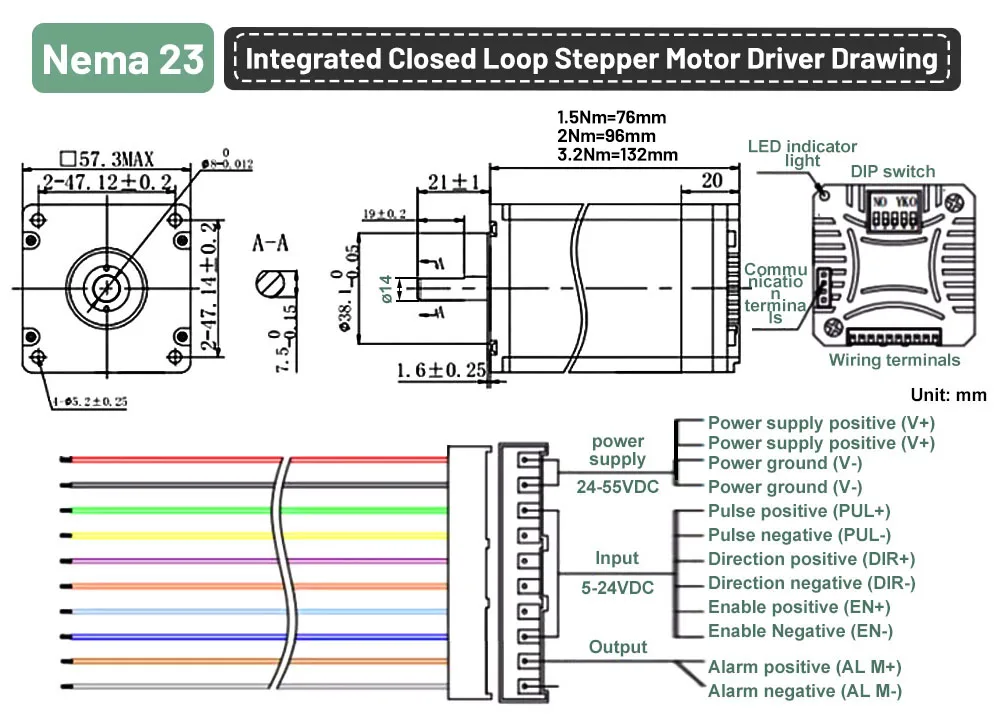

HBT5756C	Driver de motor de passo de circuito fechado integrado	3000	com	1.5	76	3	0.93	300
HBT5776C				2	96	3.5	0.4	450
HBT57112C				3.2	132	4.5	0.78	760

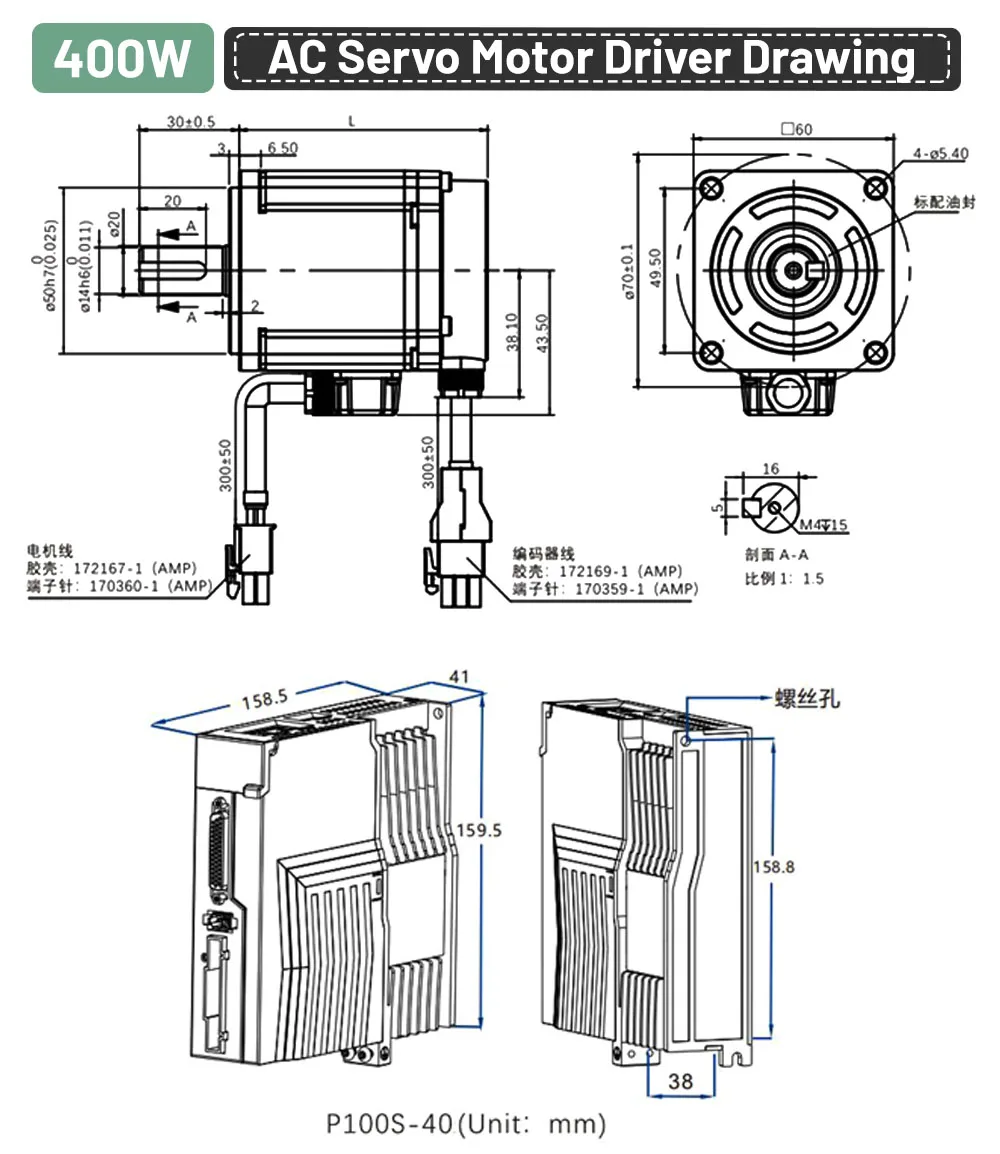

Parâmetros técnicos do servo tipo pulso
Potência nominal do motor	0,4KW	Modelo de driver	P100S-40
Tensão nominal	220V	Tensão de entrada	1 fase AC220V-15%~+10% 50/60HZ
Corrente nominal	2,5A	Modo de controle	1: controle de velocidade 2: controle de torque 3: controle de velocidade e posição 4: controle de posição e torque 5: controle de velocidade e torque 0: controle de posição
Corrente de pico (A)	7,5A
Torque nominal ()	1,27N.m
Torque de pico (N.m)	3,81N.m
Velocidade nominal (rpm)	3.000 rpm
Velocidade máxima (rpm)	6000 rpm
Tensão constante	31V/1000r.min
Resistência de linha	3.24Ω
Indutância linha-linha	5,8mH	Proteção	sobrevelocidade/subtensão/sobrecorrente/sobrecarga/erro do codificador/sobposição etc.
Inertia do rotor	0,52x10-4Kg.m2
Pares de postes	5
Classe de Isolamento	F(155℃)	comunicação	RS485

●Parâmetro técnico do driver do motor de passo de circuito aberto:
Modelo: TB6600
Tensão de entrada: CC 9-42V
Corrente de entrada/saída: 0,5,5A
Potência máxima: 150W
Subdivisão: 1,2,4,8,16,32
Temperatura do ambiente operacional: -10~45℃
Temperatura de armazenamento: -40℃～70℃

●Parâmetro técnico do driver do motor de passo de circuito fechado:
Modelo: HB808C
Tipo: unidade de passo de circuito fechado DSP
Corrente máxima de pico: 13A
Frequência de resposta de impulso: 200KHz
Driver de micropasso: 200 ~ 25600ppr
Tensão de entrada: 24-80VDC
Função de proteção: Sobretensão, sobrecorrente, erro de rastreamento, excesso de prova
Entrada de sinal: Suporta modos PUL/DIR e CW/CCW (diferença)
Compatível: sinal de 4,5 ~ 28 V (não precisa de resistor)
Se precisar de um manual, entre em contato conosco 🙂
