- Produto Químico de Alta Preocupação: Nenhum
- Número do modelo: ZCT060/ZCT085
- Arranjo de engrenagens: Helicoidal
- Origem: CN (Origem)
- Speed Ratio: 5:1 / 10 :1
- Positioning accuracy: Less than 1 arc-min
- Repeated positioning accuracy: Less than 15 arc-sec
- Max disk speed: 200rpm
- Max axial load: 230N

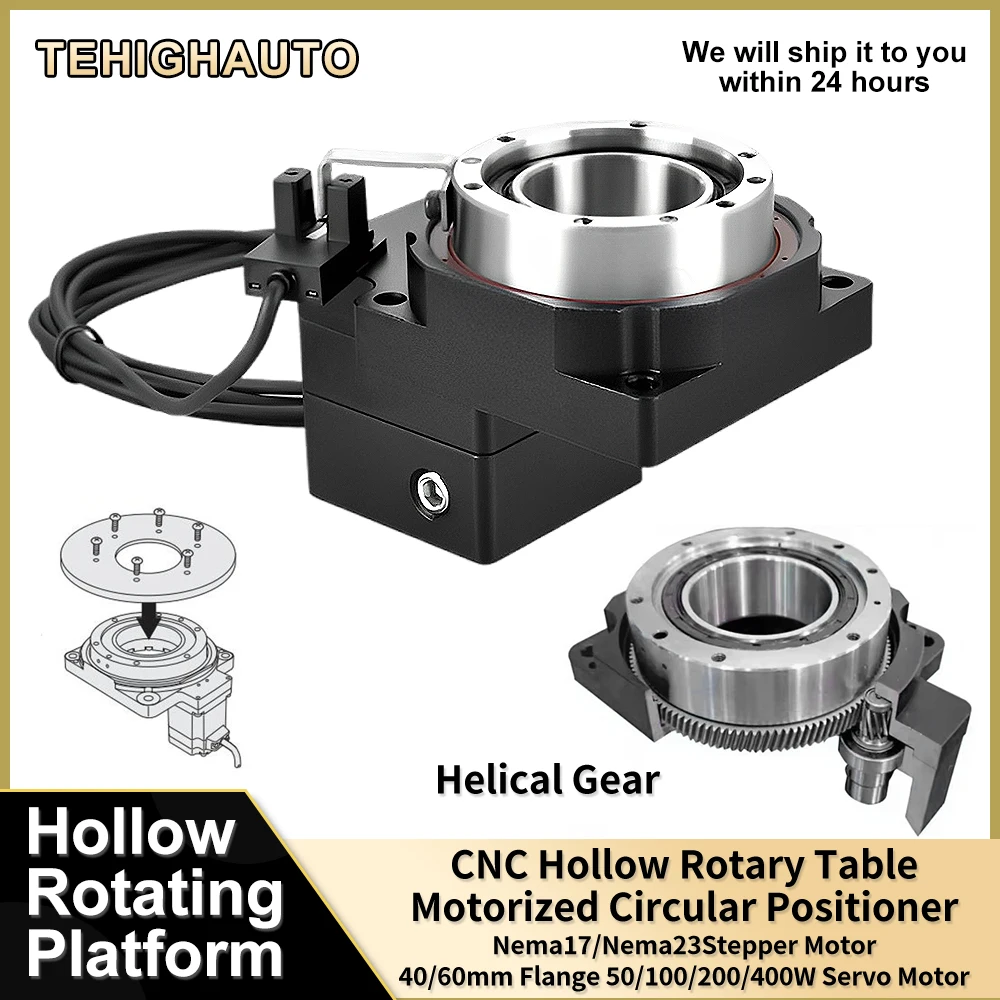

- keyword 1: Hollow Rotating Platform
- keyword 2: Electric Turntable
- keyword 3: Fourth axis
- keyword 4: Dividing head
- keyword 5: Circular positioning
- keyword 6: Light load robotic arm joints
- keyword 7: Electric stepper servo rotating platform
- keyword 8: Cutting tables
- keyword 9: Replace DD motor
- keyword 10: Replace cam splitter
- keyword 11: motorized Turntable
- keyword 12: rotary mechanism
- keyword 13: CNC rotating platform
- keyword 14: Laser marking rotary table
- keyword 15: Carving machine rotary chuck
- keyword 16: Hollow Rotary Actuator

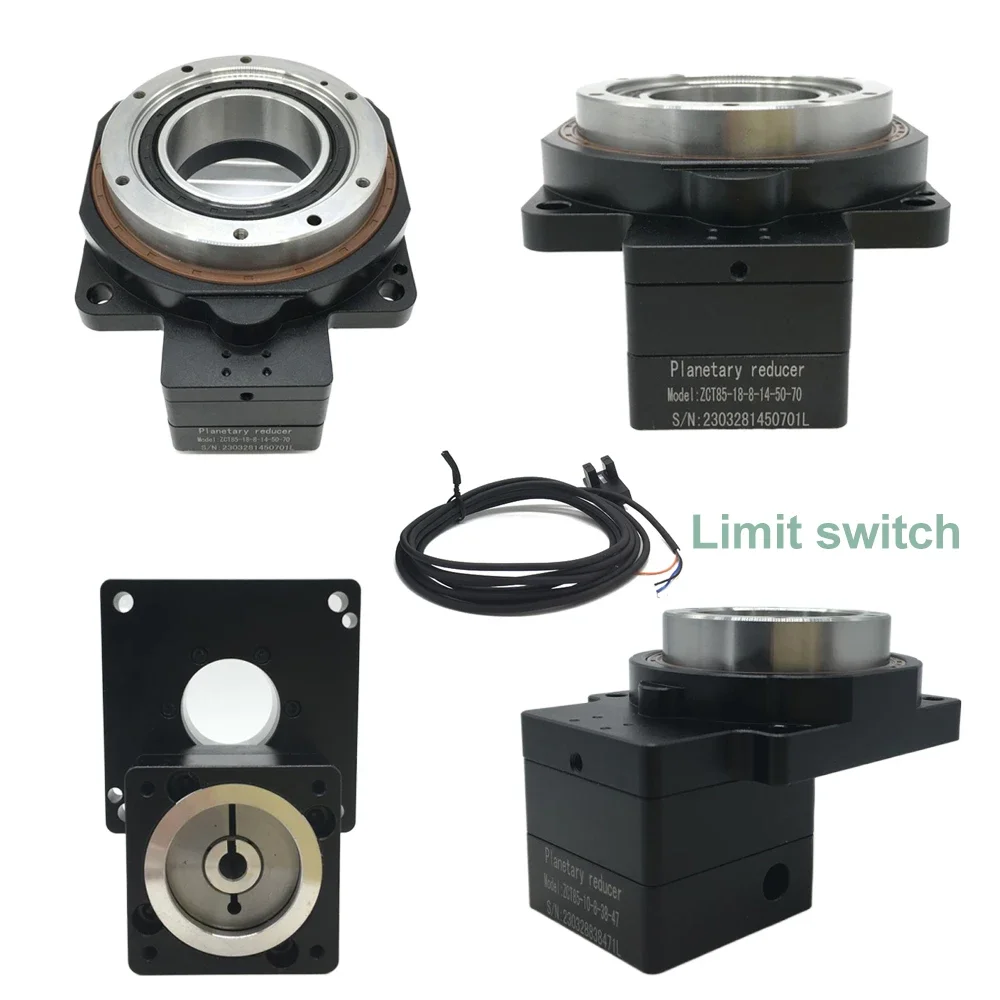

1 X Atuador rotativo oco
1 X sensor fotoelétrico (interruptor de limite)
Parâmetros técnicos da plataforma giratória oca |
|||||||||
Modelo |
ZCT060 |
ZCT085 |
ZCT130 |
ZCT200 |
ZCT280 |
||||
Taxa de redução |
5:1 |
10:1 |
5:1 |
10:1 |
10:1 |
18:1 |
10:1 |
18:1 |
10:1 |
Carga de projeto |
7kg |
5kg |
28kg |
28kg |
45kg |
45kg |
75kg |
75kg |
130kg |
Torque de saída retido |
5N.m |
4N.m |
28N.m |
18N.m |
40N.m |
28N.m |
70N.m |
55N.m |
130N.m |
Torque máximo de saída |
15N.m |
12N.m |
84N.m |
54N.m |
120N.m |
84N.m |
210N.m |
165N.m |
390N.m |
Carga axial máxima |
230N |
500N |
2000N |
4000N |
8000N |
||||
Momento máximo de inércia |
5N.m |
10N.m |
50N.m |
100N.m |
200N.m |
||||
Tamanho da mesa |
60*84,6mm |
85*118mm |
130*160,1mm |
200*240,5mm |
280*345mm |
||||
Diâmetro através do furo. |
28 mm |
33 mm |
62 mm |
100 mm |
150 mm |
||||
Precisão de posicionamento |
≤2 arco-min |
≤1 arco-min |
≤1 arco-min |
≤1 arco-min |
≤1 arco-min |
||||
Rigidez torsional |
2,5N.m/arcmin |
6N.m/arcmin |
19N.m/arcmin |
32N.m/arcmin |
58N.m/arcmin |
||||
Parelelismo |
≤0,01 mm |
≤0,01 mm |
≤0,013mm |
≤0,02 mm |
≤0,03 mm |
||||
Concentricidade |
≤0,01 mm |
≤0,01 mm |
≤0,013mm |
≤0,02 mm |
≤0,015mm |
||||
Velocidade permitida do disco (operação intermitente) |
200 rpm |
200 rpm |
200 rpm |
200 rpm |
150 rpm |
||||
Ruído |
≤55dB |
≤55dB |
≤60dB |
≤63dB |
≤67dB |
||||
Peso |
0,6 kg |
1,4kg |
2,6 kg |
8,1 kg |
20kg |
||||
Adapte-se ao motor de passo |

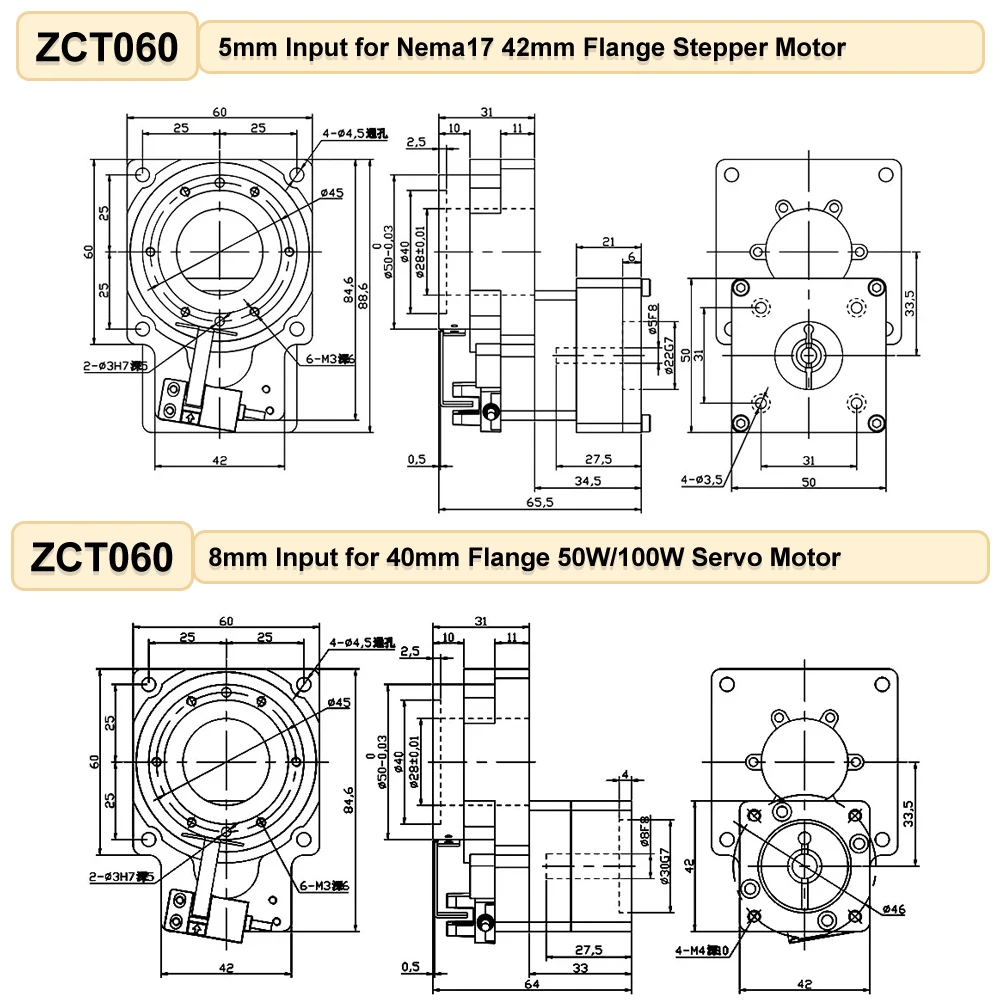

Motor de passo Nema17 com eixo de 5 mm |

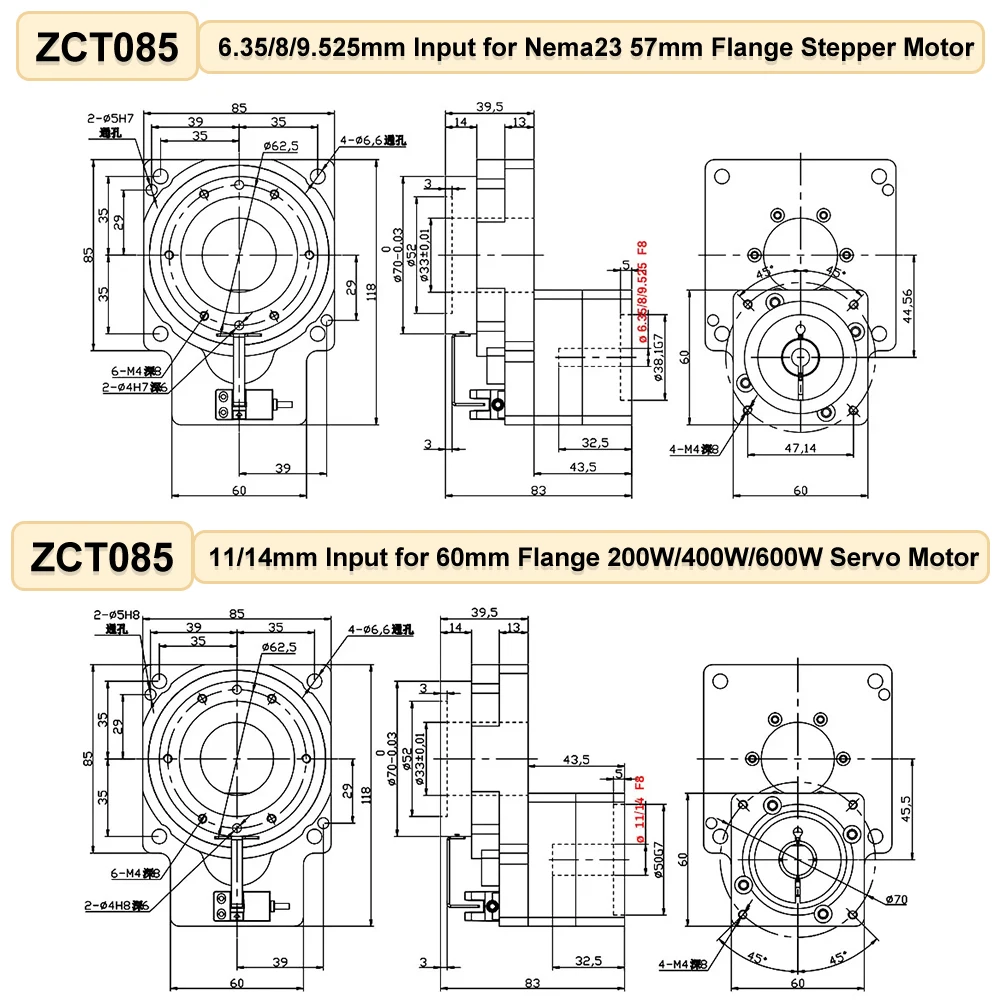

Motor de passo Nema23 com eixo de 6,35/8/9,525 mm |
Motor de passo Nema23 de eixo de 6,35/8/9,525 mm; Motor de passo Nema34 de eixo de 12,7/14 mm |
Motor de passo Nema34 com eixo de 12,7/14 mm |
Motor de passo Nema42 3PH com eixo de 19 mm |
||||
Adapte-se ao servo motor |
Servo motor com eixo de 8 mm 50 W/100 W 40 mm |
Servo motor com eixo 11/14 mm 200 W/400 W/ 600 W 60 mm |
Servo motor de eixo 11/14 mm 200 W/400 W/600 W 60 mm |
Servo motor com eixo de 19 mm 750 W/1 KW 80 mm |
Servo motor com eixo de 22/24 mm 1KW-3KW 130 mm |
||||
Contrapressão |
Sem folga |
Vida precisa |
30.000h |
||||||
Estrutura de rolamento |
Rolamento de rolos cruzados |
Método de lubrificação |
Lubrificação de longo prazo |
||||||
Eficiência de transmissão |
95% |
Nível de proteção |
IP50 |
||||||
Método de instalação |
Arbitrário |
Método de lubrificação |
Lubrificação de longo prazo |
||||||
Limitar tensão do interruptor |
5-24 VCC |
Precisão de posicionamento repetido |
≤15 arco-seg |
||||||

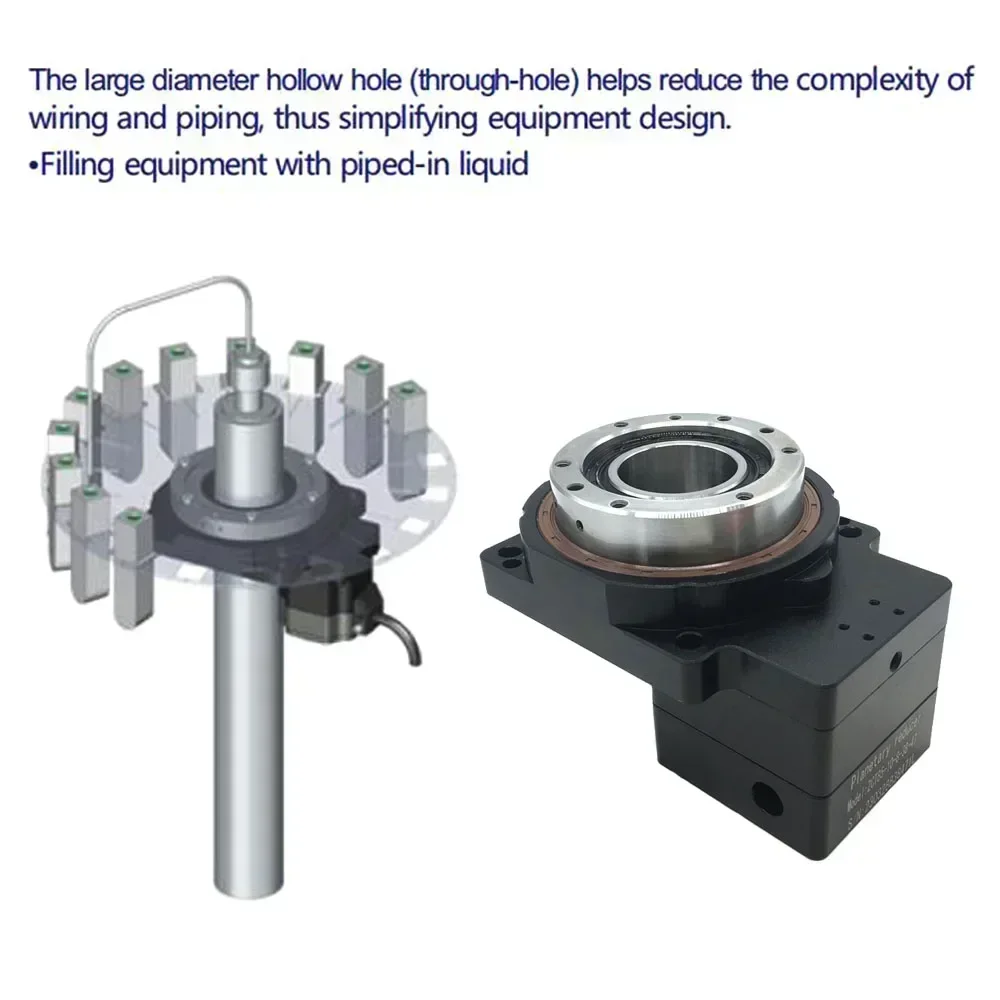

1.A mesa rotativa da plataforma rotativa oca tem estrutura oca e o motor é conectado na lateral para facilitar a instalação de tubos de ar e fios na ferramenta de fundição.Assim como o divisor e o motor DD, ele pode fixar diretamente os objetos pesados na plataforma para transmissão.

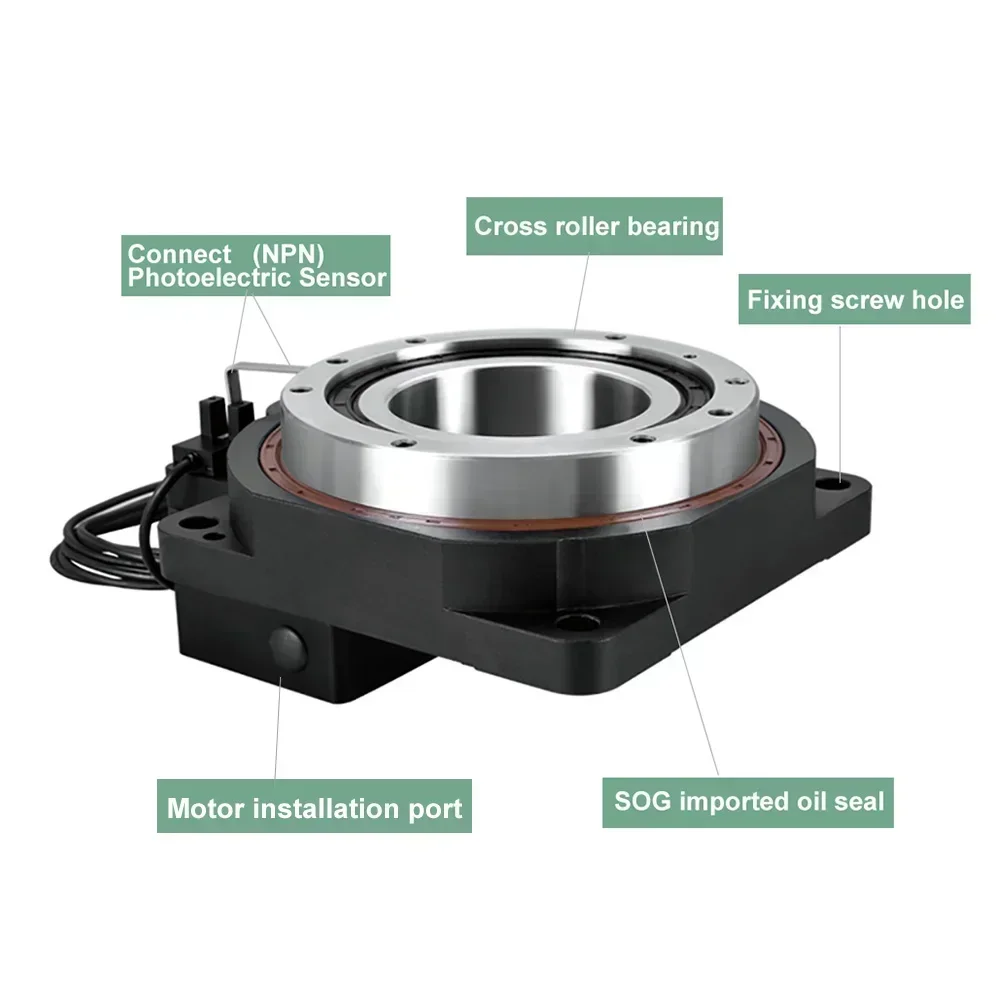

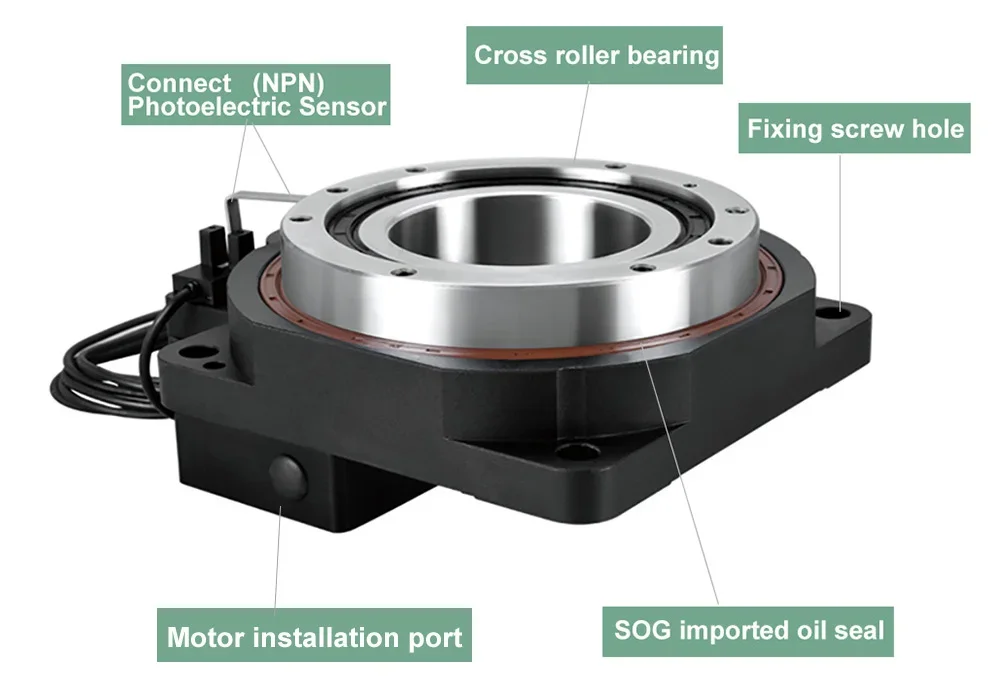

2.Considerando a força lateral e outros problemas quando o produto é usado, adotamos rolamento de rolos cruzados e um anel estável anti-tombamento é colocado no meio.Para melhor suportar a carga de força lateral em uso.
3.O corpo é feito de liga de alumínio e processado por CNC de alta precisão para garantir a precisão de todas as peças.A engrenagem adota o tratamento térmico de carburagem e processo de retificação, que pode atingir a precisão da engrenagem do grau 5 após a usinagem, e sua dureza superficial pode chegar a 58-62HRC.Após a conclusão da montagem do produto, serão realizados procedimentos de lapidação para garantir que o paralelismo e a perpendicularidade da face final estejam dentro de um vestígio de rodagem.
4.O nível de precisão de algumas engrenagens da plataforma giratória oca é de até 4, o que faz com que a plataforma giratória oca tenha um retorno de ar muito pequeno.Podemos compensar o erro durante a montagem projetando a distância do centro da engrenagem ajustável, e a precisão de posicionamento repetido pode atingir menos de 10 segundos de arco.

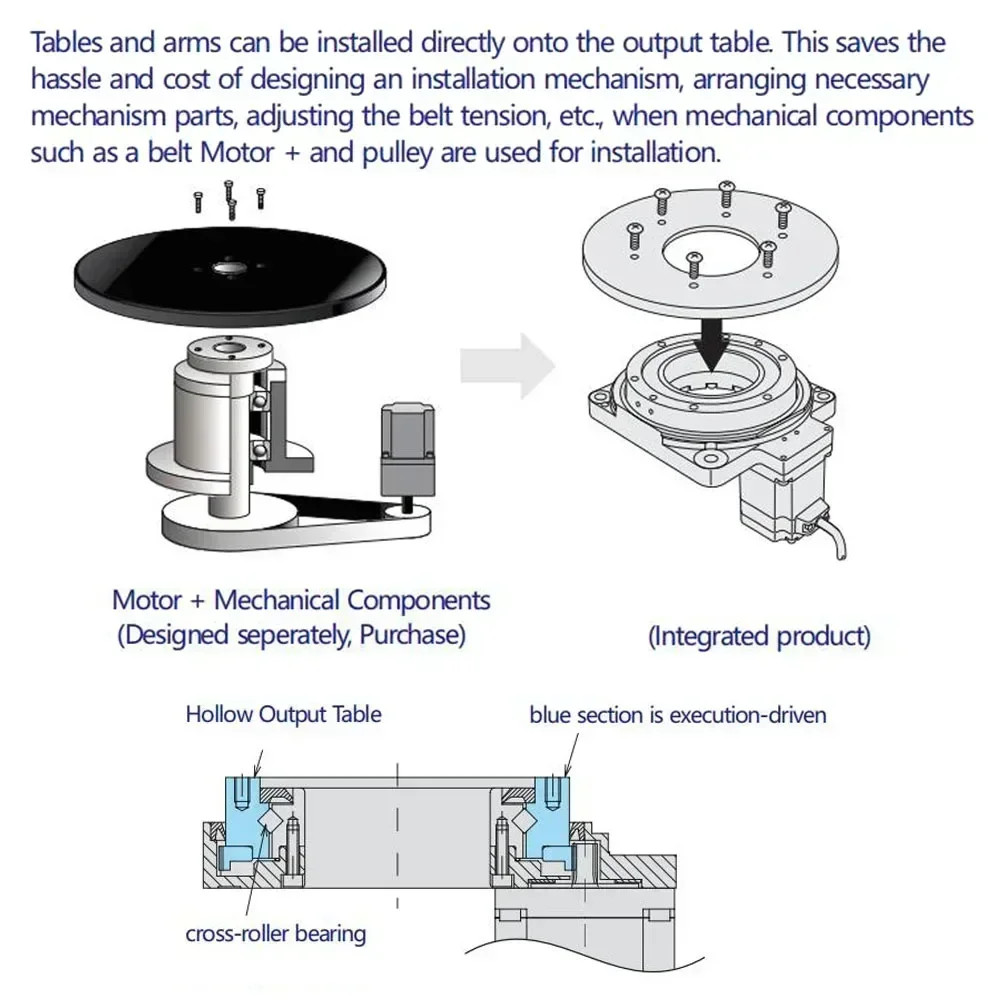

5.A mesa de trabalho e o braço mecânico do dispositivo podem ser instalados diretamente na plataforma giratória da plataforma rotativa oca.Comparado com o uso de peças de mecanismo, como polia, pode reduzir as horas de trabalho e os custos de design do mecanismo, implantação de peças, ajuste do estado da correia, etc.
6. A demanda por equipamentos de automação industrial de alta precisão, máquinas dispensadoras, quarto ou quinto eixos de máquinas-ferramentas, máquinas de embalagem, equipamentos optoeletrônicos e de inspeção visual, placas de indexação, impressoras a laser, máquinas de classificação, juntas de robô e outros campos está aumentando rapidamente.
