- Estado da carga: Não
- Produto Químico de Alta Preocupação: Nenhum
- Número do modelo: ZK-Motion
- Origem: CN (Origem)
- Certificação: NONE
- Operation mode: Other
- Power mode: Direct current
- Maximum pulse frequency: 1000KHz
- 5V output power: 6W
- Power supply voltage: DC 10~36V/1A

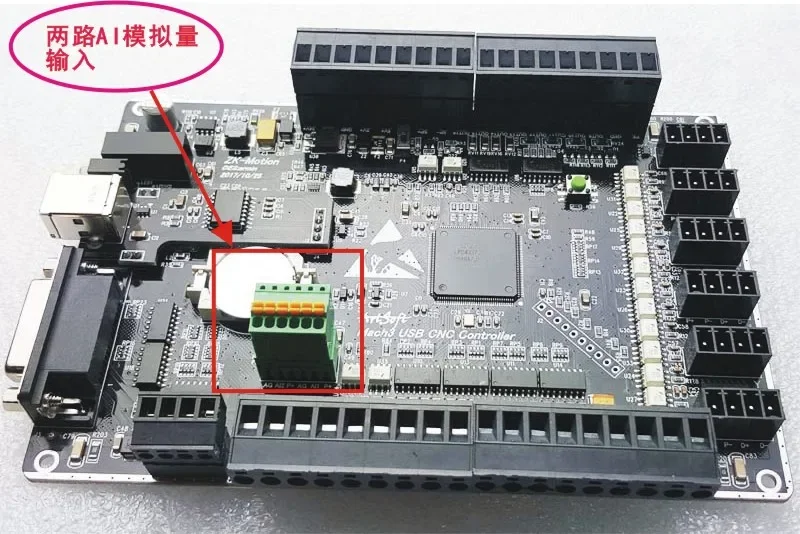

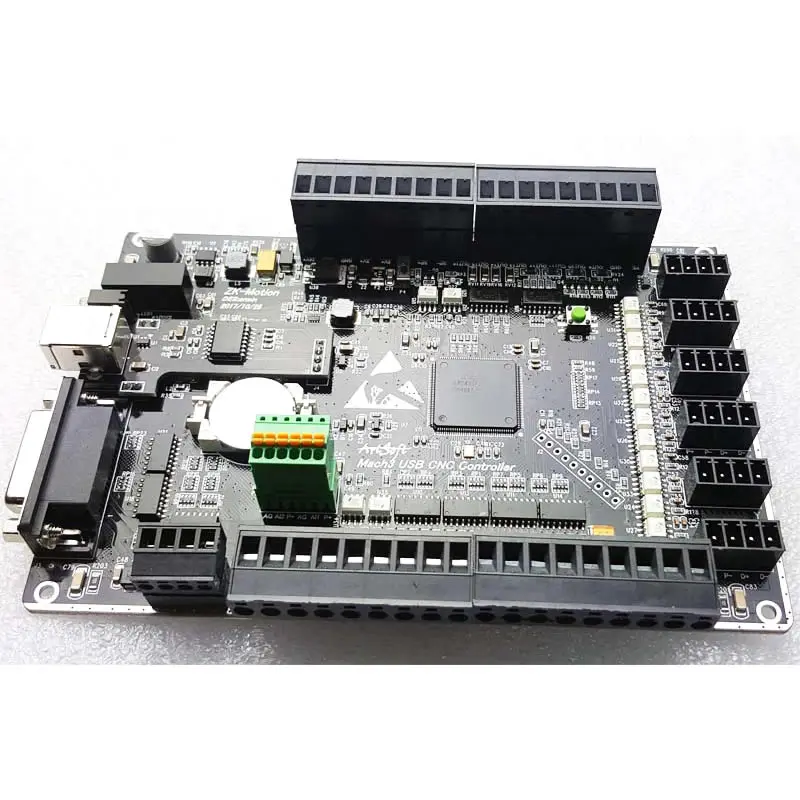

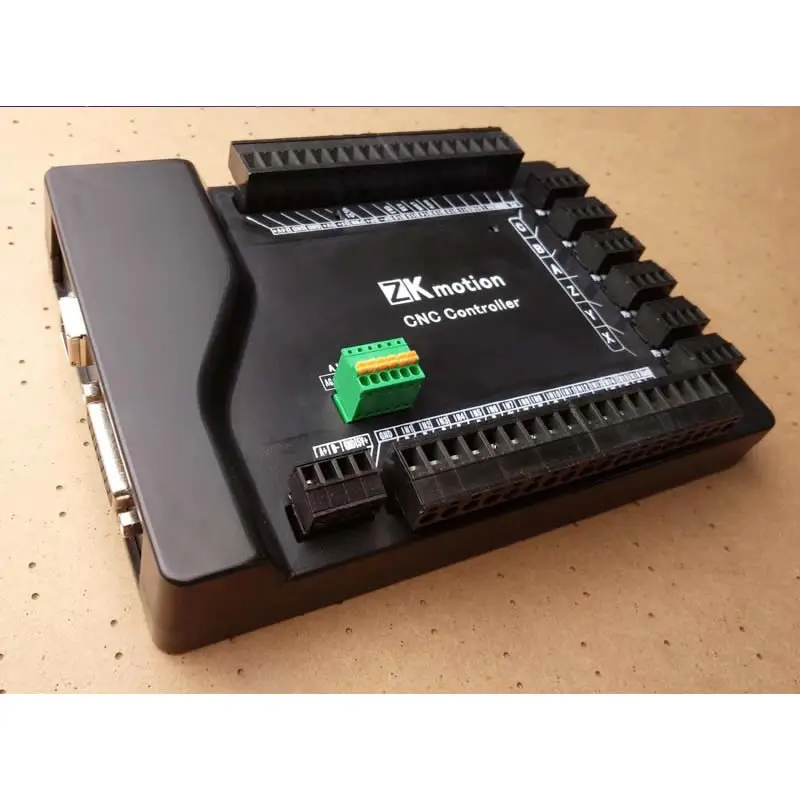

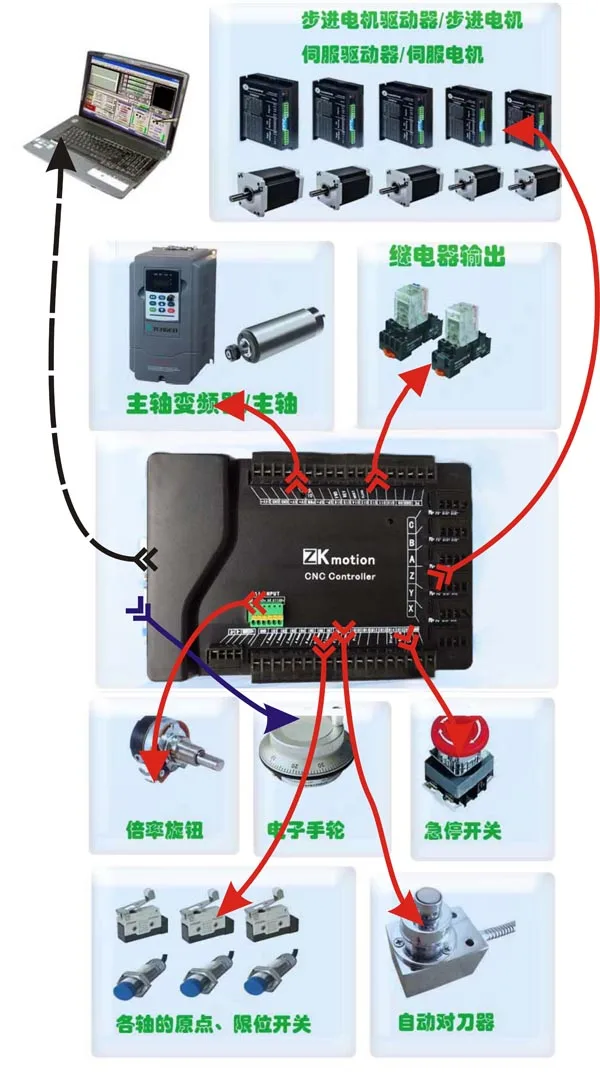

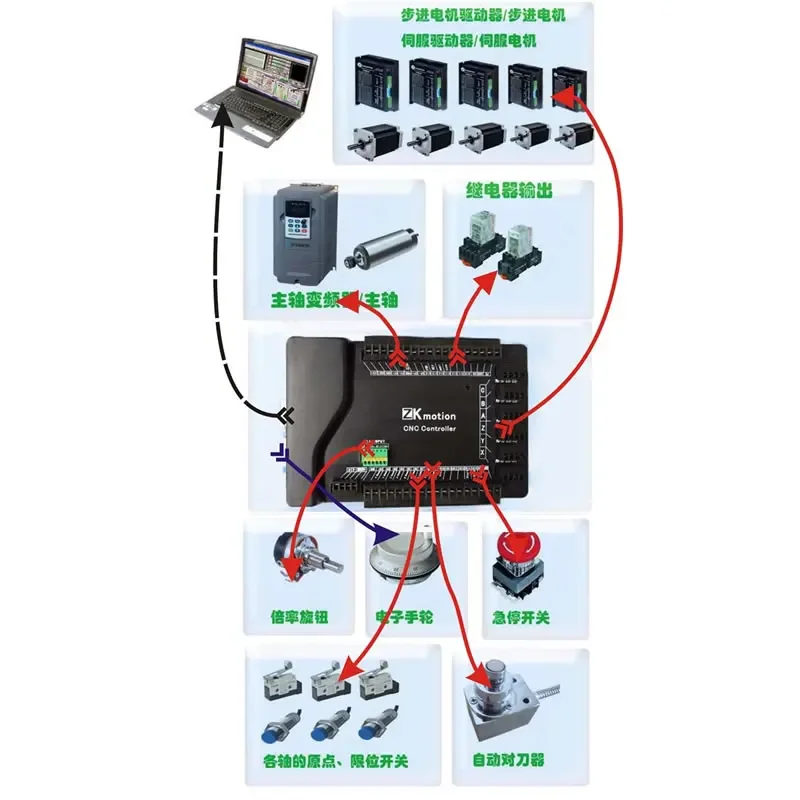

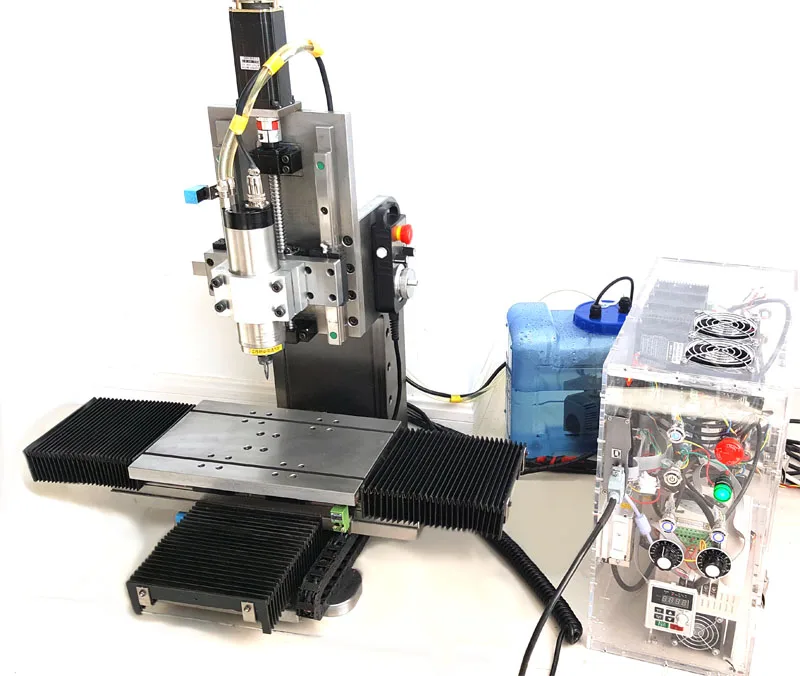

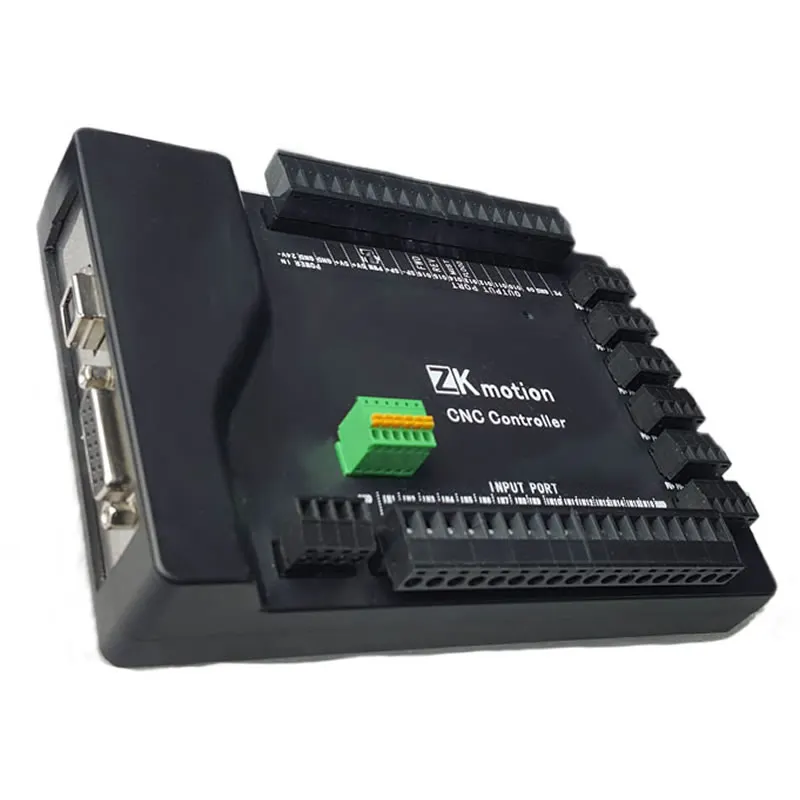

Atualização NMotion: Placa de controle de movimento ZK com as seguintes funcionalidades:
Suporta todas as versões do Mach3, incluindo a versão mais recente.
O suporta todas as versões do Windows, incluindo Win8 WIN10
O USB não precisa ser controlado, todas as versões do Windows plug and play e suportam hot plug.
O barramento USB utiliza isolamento magnético de chip de alta qualidade, oferecendo um isolamento real e eficaz, diferente do isolamento por optoacoplador comum em placas de controle de entrada e saída. Isso garante uma super confiabilidade e protege a segurança do USB do seu computador de forma absoluta.Ao mesmo tempo, garante a super capacidade anti-interferência EMC.
Com um único chip, o sistema é mais otimizado, o que é muito superior ao modo de processamento multichip convencional.
A CPU dual core de ultra alta velocidade (frequência máxima de núcleo único 204 MHz) possui grande redundância no poder de computação.A frequência de saída de pulso de 1000KHz sob ligação de 3 eixos, pulso de 750KHz sob ligação de 4 eixos e frequência de saída de pulso de 500 KHz sob ligação de 6 eixos são garantidas.
O tamanho do buffer do controle de movimento pode ser definido para garantir que o período de interpolação mais rápido possa funcionar de forma estável e que o computador possa funcionar sem problemas quando a carga de funcionamento for muito pesada.

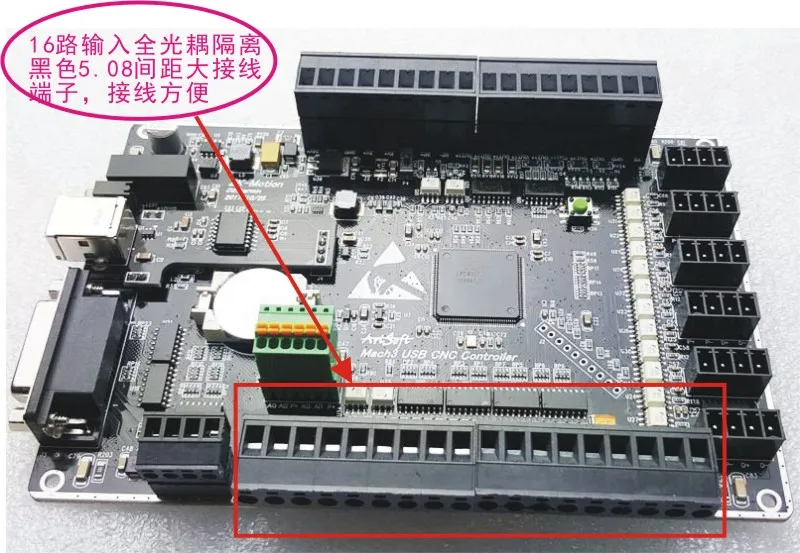

Existem 16 portas de entrada isoladas, a interface de entrada é mais simples, contatos de porta úmidos e secos estão disponíveis, a fiação é mais simples, o método de contato seco, desde que a conexão externa de um interruptor físico ao solo possa ser, todas as 16 portas de entrada têm instruções de sinal , para luz indicadora de baixo nível, depuração simples e clara.
Possui até 24 portas de saída (8 com extensibilidade RS485), 32 portas de entrada (16 com extensibilidade RS485).

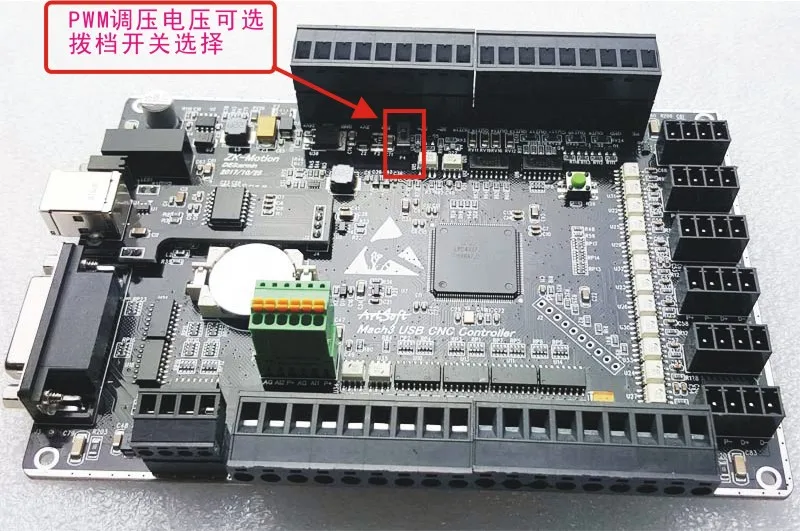

Porta de saída de regulação de velocidade PWM (isolada), frequência PWM configurável, ciclo de trabalho ajustável continuamente de 0 a 1000.
Possuindo função de medição de velocidade, a velocidade real do fuso é exibida em tempo real na interface Mach3, e a medição é precisa e estável.
A placa de circuito é cuidadosamente construída por engenheiros e o nível de design é claro à primeira vista.
Com 256 bytes de espaço NVRAM, ele pode salvar valores de coordenadas de 6 eixos e números de linha de processamento, sem necessidade de alterar o próximo ponto de energia.

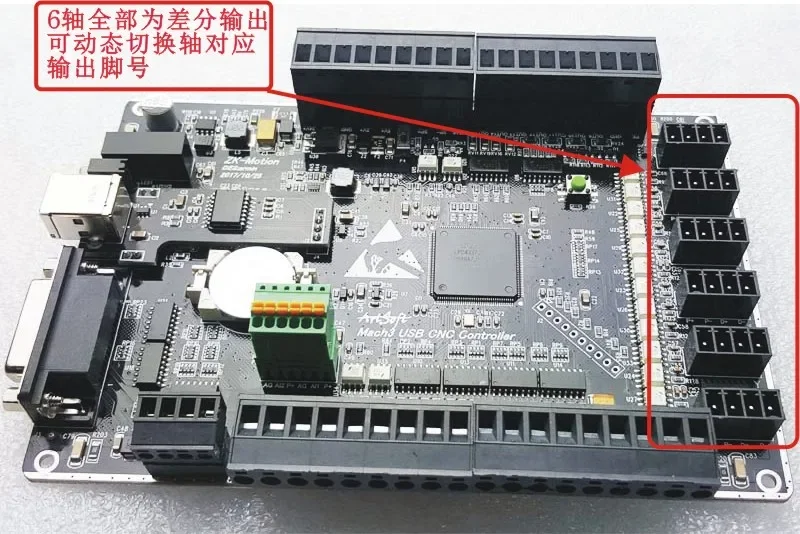

Toda a saída do eixo de movimento são sinais diferenciais, que podem ser conectados à porta de entrada de sinal servo de alta velocidade.
O pode ser ajustado a partir do eixo para suportar X duplo, Y duplo, Z duplo.Processamento de limite inferior suave, o sistema é mais seguro.
Barramento de isolamento RS485, pode ser estendido para entrada e saída ou leitura de posição do servo, conectado com régua de grade, etc.Precisa de desenvolvimento personalizado.

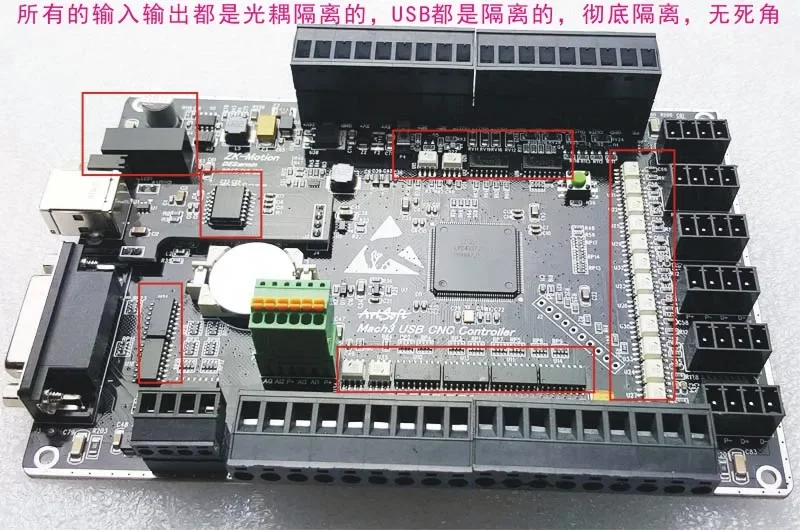

Todas as entradas e saídas são isoladas do núcleo de controle de movimento.O isolamento de pulso usa um optoacoplador de 10M de alta velocidade.Suporte para modo de pulso simples e duplo

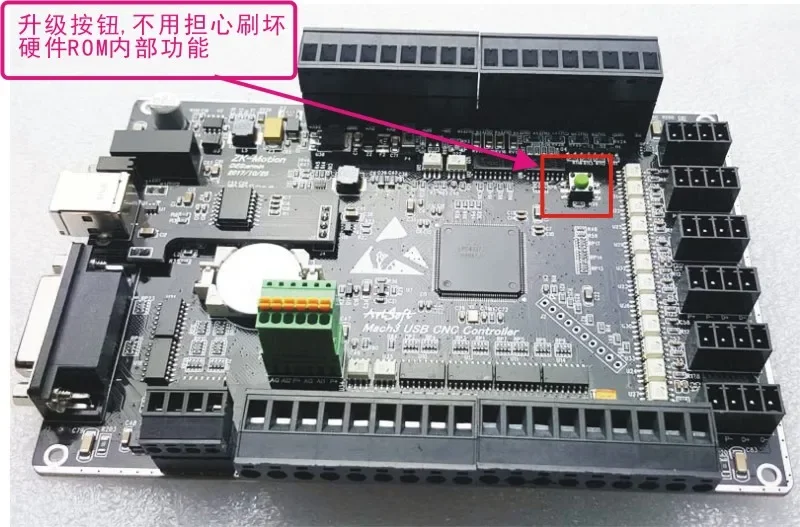

Fácil de atualizar, este produto atualiza o firmware do hardware apenas através da máquina de escova USB, rápido, sem medo de escovar, firmware aberto, pode ser usado por 1 hora, mais de uma hora irá parar.
Pacote de software Mach3 e comoProblemas de instalaçãoPor favor, veja o vídeo de instalação no disco Baidu, e o link de informações do produto é o seguinte:
Link: pan.baidu.com/s/19q42Opqzca32JNW605NkTw senha: eju1
Para compartilhar informações e vídeos de teste de máquinas reais nMotion, entre em contato com o atendimento ao cliente. Obrigado!
As atualizações do ZKMotion e nMotion são feitas principalmente a partir dos seguintes pontos:
1.Saída de pulso com isolamento de optoacoplador de alta velocidade de 10M, velocidade real de 1000KHZ para 3 eixos, 750KHZ para 4 eixos e 500KHz para 6 eixos por eixo.
2. Saída com isolamento de 8 vias, originalmente com isolamento de 4 vias. Interface do volante totalmente isolada, sem isolamento.
3.Interface de entrada aceita apenas NPN ou interruptor de nó seco do tipo contato, sem resistência em série, tensão ilimitada, design original compatível com 5VPNP e NPN, a fiação de muitas pessoas não será.
4.Com interface de barramento RS485, a extensão padrão da placa de expansão de entrada e saída de 8 vias permite conexão direta, mas também possibilita, de acordo com as necessidades, o desenvolvimento de leitura de código para servo.
Dados de código.Ou régua de grade de ônibus.
Perguntas frequentes:
1. pergunta: como instalar o software?
Resposta: Atualmente, o software do nMotion possui um software de instalação especial.Existem arquivos de instalação simples da cultura chinesa no disco de rede Baidu compartilhados por nós.Basta baixá-los e instalá-los diretamente.
2. pergunta: como usar o cartão de controle?
Resposta: É preciso ter paciência para analisar as instruções. A seção do manual descreve a porta de pulso, a porta de entrada, o uso da porta de saída, bem como o uso de funções adicionais. Por favor, dedique um tempo para analisar. A placa de controle geralmente utiliza uma fonte de alimentação de 24V DC. Consulte as instruções específicas no manual do produto correspondente. Conecte o computador via USB e instale o Mach3.
O software pode ser operado após a reinicialização normal.Geralmente, a linha de controle de direção do pulso será capaz de se mover.
3. pergunta: o que é jitter no processamento da placa de controle?
Resposta: De modo geral, a configuração do software está incorreta, excluindo o caso de o desempenho do computador ser muito baixo. Geralmente, é causado pelo erro da função "corte em velocidade linear constante". Na página de "configurações", desative a função "corte em velocidade linear constante". É claro que existem outros motivos para o erro, e deve-se avaliar a situação real, utilizando uma curva de ajuste de pontos para determinar a causa.É basicamente a razão pela qual você se levanta e balança.
4. pergunta: a placa de controle não está funcionando após 1 hora.
Resposta: Geralmente, o cartão de controle antes do envio perde o código de ativação. Se o código de ativação estiver faltando, entre em contato com a loja para que o código de ativação correspondente ao SN seja enviado.
5. Pergunta: Onde fica o limite da porta de entrada, qual ponto é a origem e como conectá-la?
Resposta: Atualmente, as placas de controle possuem diversos diagramas de fiação, por exemplo, desenhos mais detalhados. As 16 funções da porta de entrada são, na verdade, as mesmas, sendo que suas funções são alcançadas através da configuração de software. Portanto, é necessário ter paciência para consultar o manual de uso da porta de entrada.
6. pergunta: como conectar a porta de saída e como usá-la?
Answer: Todas as versões da porta de saída são transistor NPN, ou seja, só podem puxar o efeito de corrente, sem saída de tensão, portanto não emitem tensão.
7. Pergunta: como conectar o conversor de frequência do spindle?
Resposta: O conversor de frequência é usado para acionar o eixo principal, o controlador envia sinais de tensão para o conversor de frequência para acelerar a frequência. Há apenas um sinal de tensão e um sinal de controle reverso, a fiação é simples, a fiação específica não é determinada pelo controlador, consulte o manual do inversor, o manual geral do inversor é mais claro. Alguns parâmetros do conversor de frequência também exigem proficiência no manual do inversor, como configurar uma tensão externa para controlar a frequência do inversor, a função da porta de controle, para frente ou para trás, ou outros.Exemplo de conexão: o conversor com terminais GND e COM precisa ser curto-circuitado, conectado ao terra da fonte de alimentação da placa de controle. X2 é invertido e recebe o sinal O15 da placa de controle. X1 pode receber o sinal O16 do terminal de controle de tensão do inversor VI, conectado ao terminal PWM da placa de controle (o nome dos terminais acima é apenas um exemplo; consulte o manual do conversor de frequência para o nome específico).

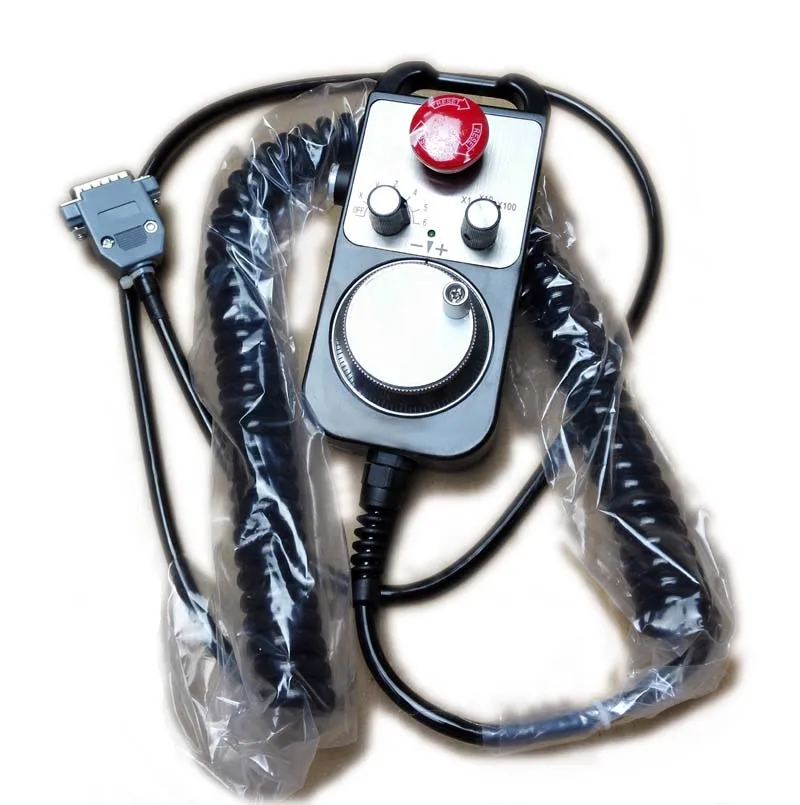

8., como pode ser usado quando o volante está conectado?
Resposta: 1, pressione a tecla TAB para sair do painel auxiliar MPG, pressione modo MPG / modo piercing / modo shuttle (diferentes versões da interface chamadas de diferentes) 2.Com uma parada repentina do volante no botão branco pressione para não colocar a relação de seleção do eixo de operação, 3) botão branco lateral pressione o volante de operação, um solto irá parar.
9. O botão de parada de emergência no volante está com defeito?
Resposta: O botão de parada no volante é equivalente a IN17 na porta de entrada, ou seja, a porta ESTOP número 2, pino número 17. Na versão ZM-Motion, o nível alto é válido; na versão nMotion V5, o nível baixo é válido. Você pode testar e ajustar o nível válido.
