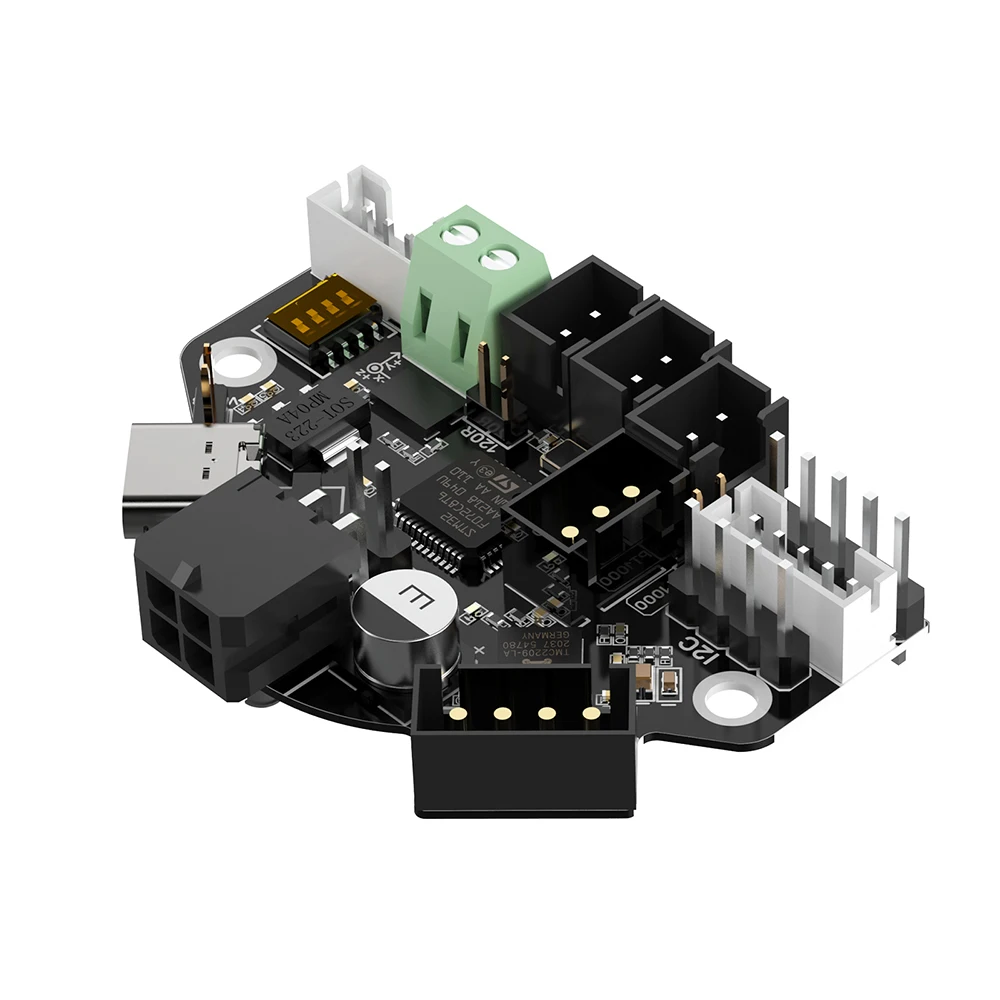

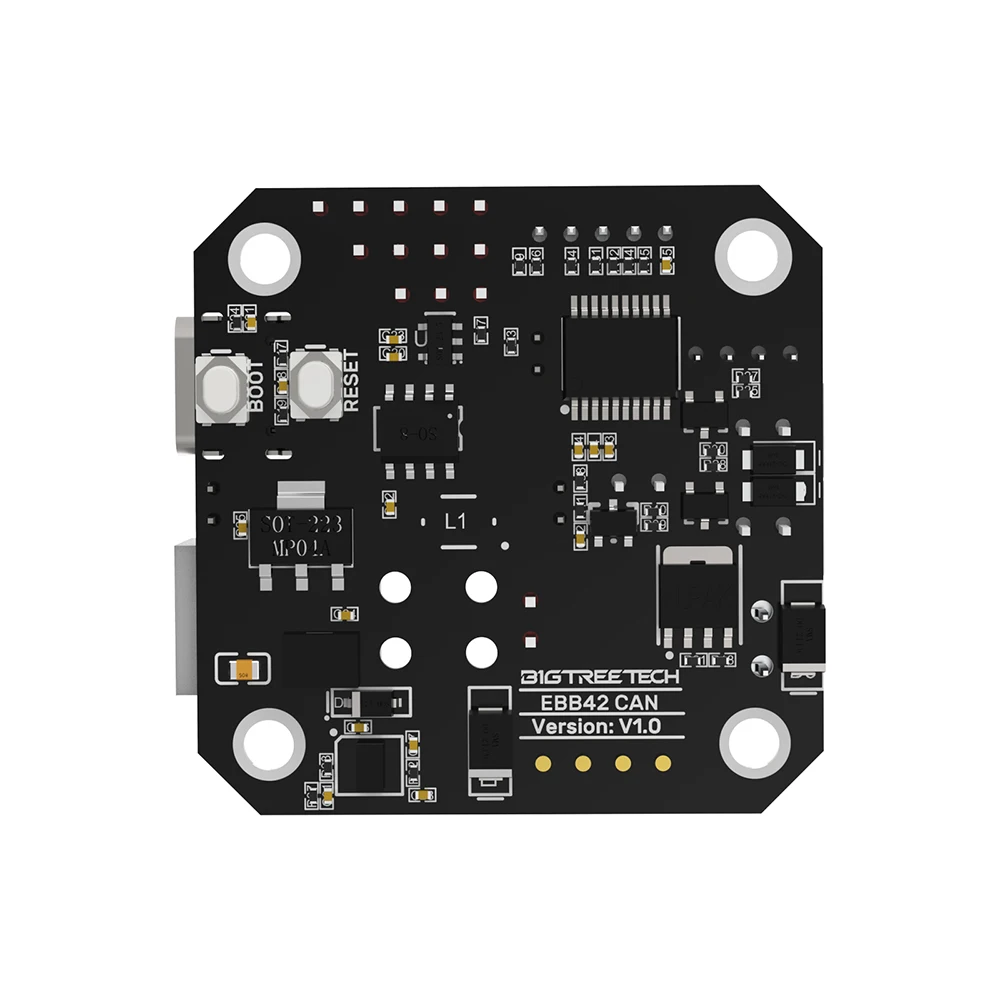

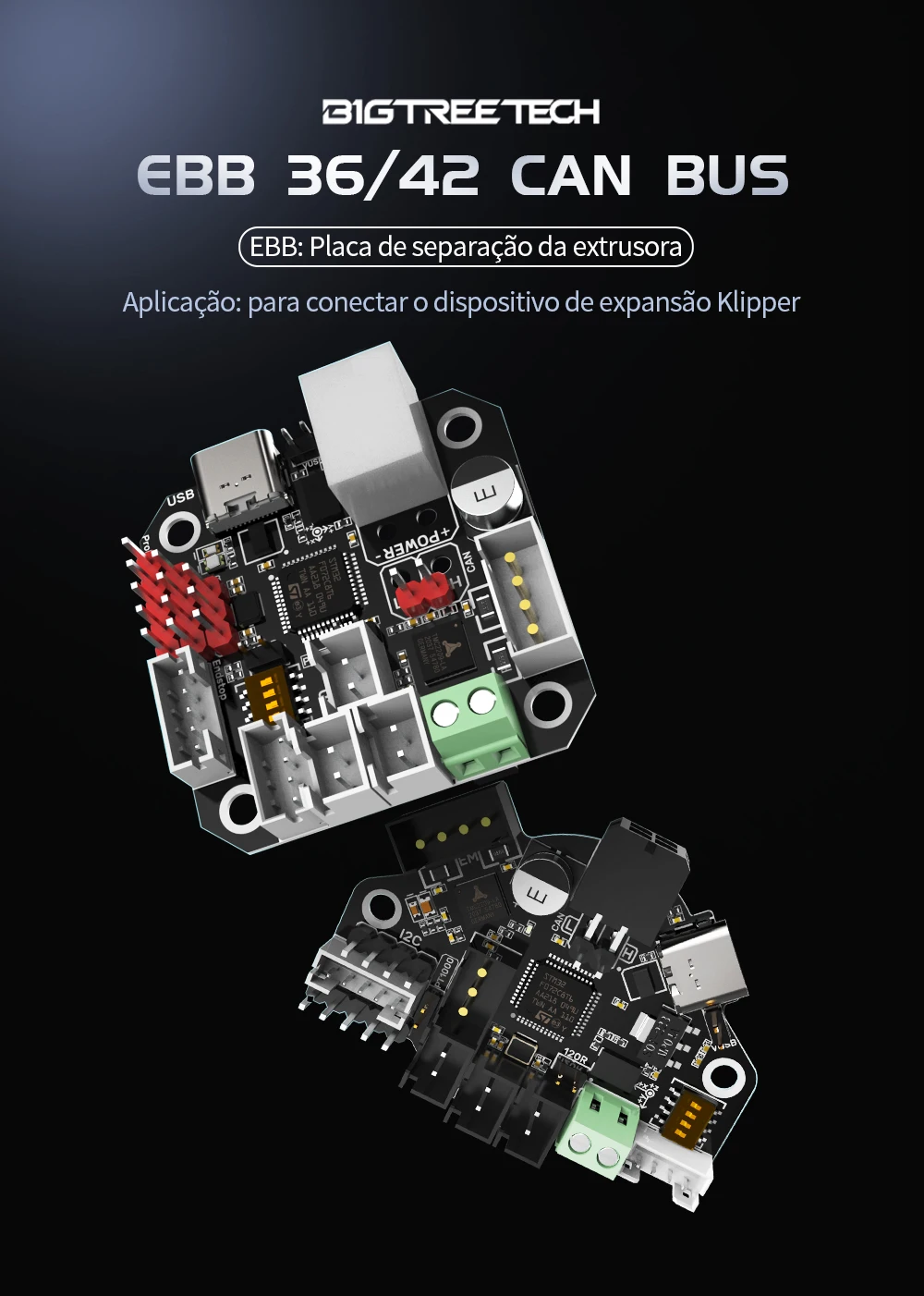

Placa BIGTREETECH EBB36 EBB42 CAN GEN2 com suporte Canbus PT100 para Klipper Hotend HeadTool, motor de passo 36, peças para impressora 3D Ender3

https://github.com/bigtreetech/EBB#warning-

REFLUXO:Placa de fuga da extrusora

Breve instrução:

Bigtreetech ebb36 pode/ebb42 podeÉUmPlaca do adaptador do bocal projetada especialmente paraO36 motor deslizante da extrusora, que é lançado porOA equipe de impressão 3d shenzhen árvore grande tecnologia co., ltd. ele pode se comunicar através da porta usb, ou ônibus pode, simplificando extremamente os wirings.

Aplicação: para conectar o dispositivo da expansão do klipper

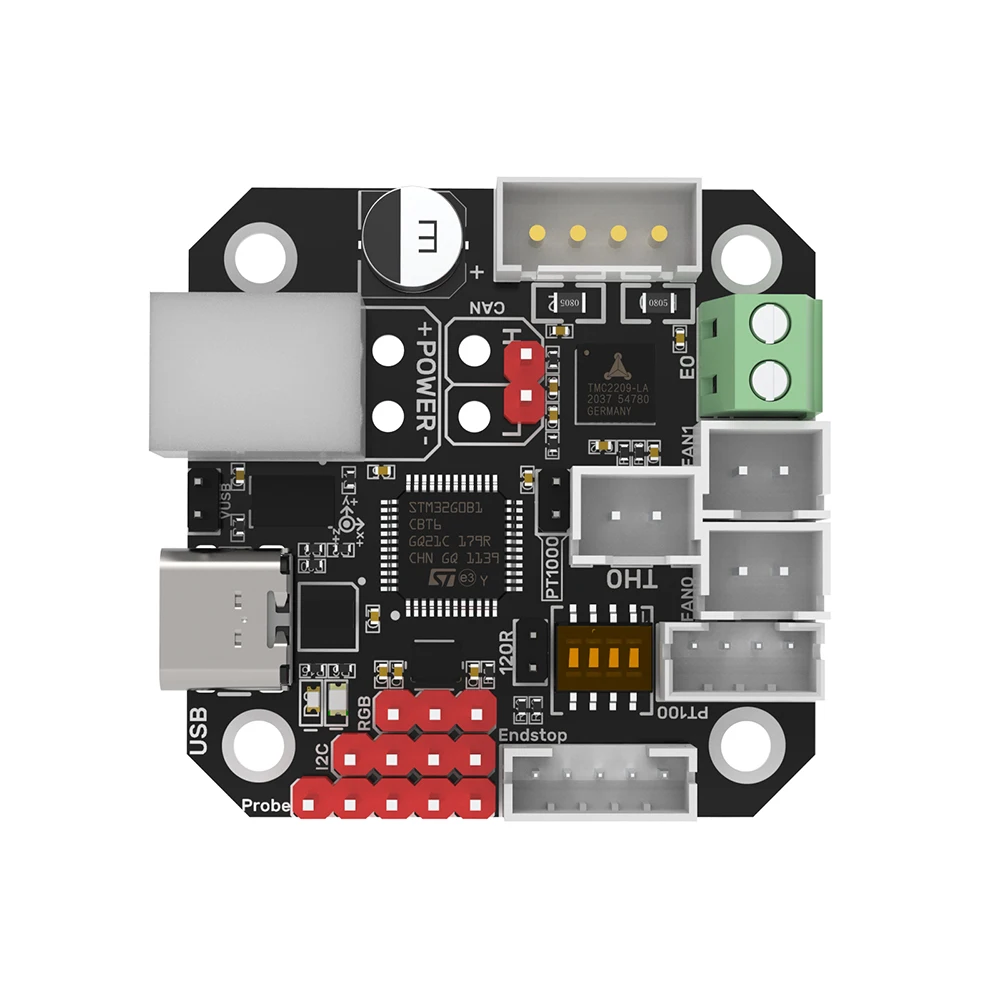

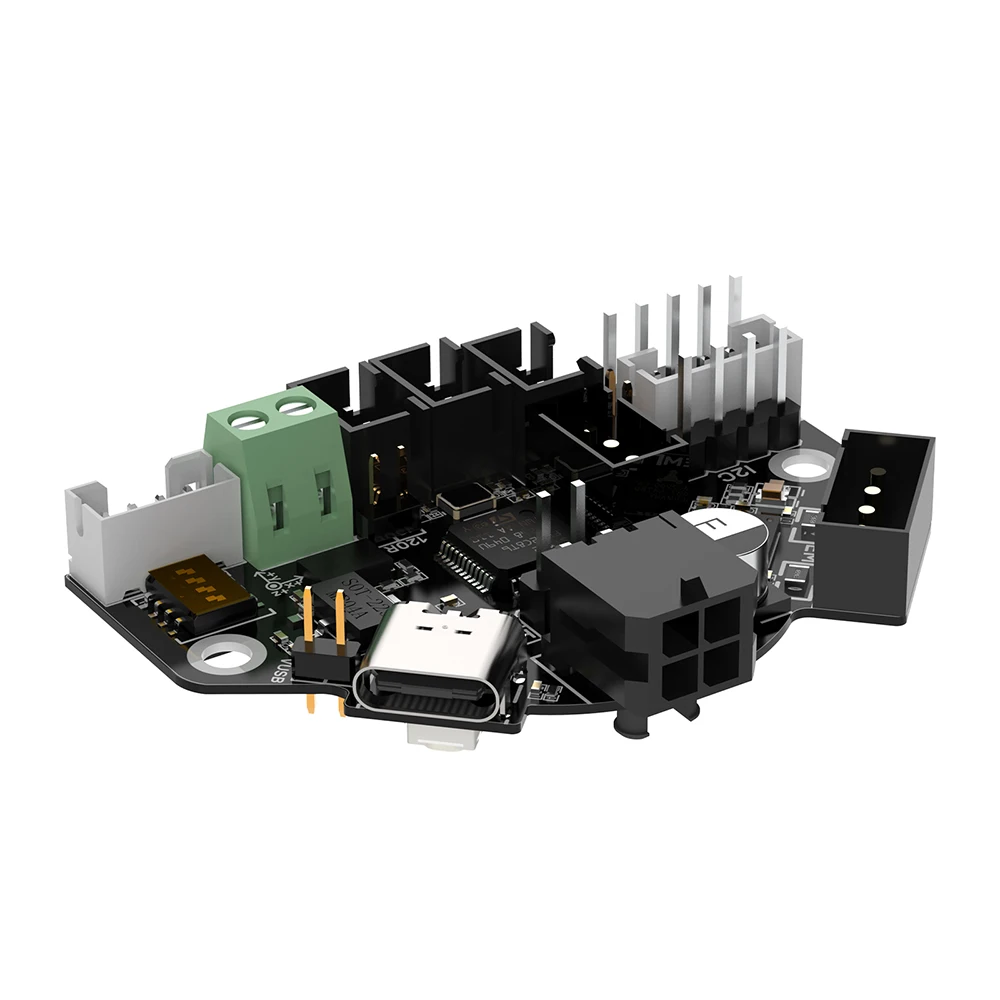

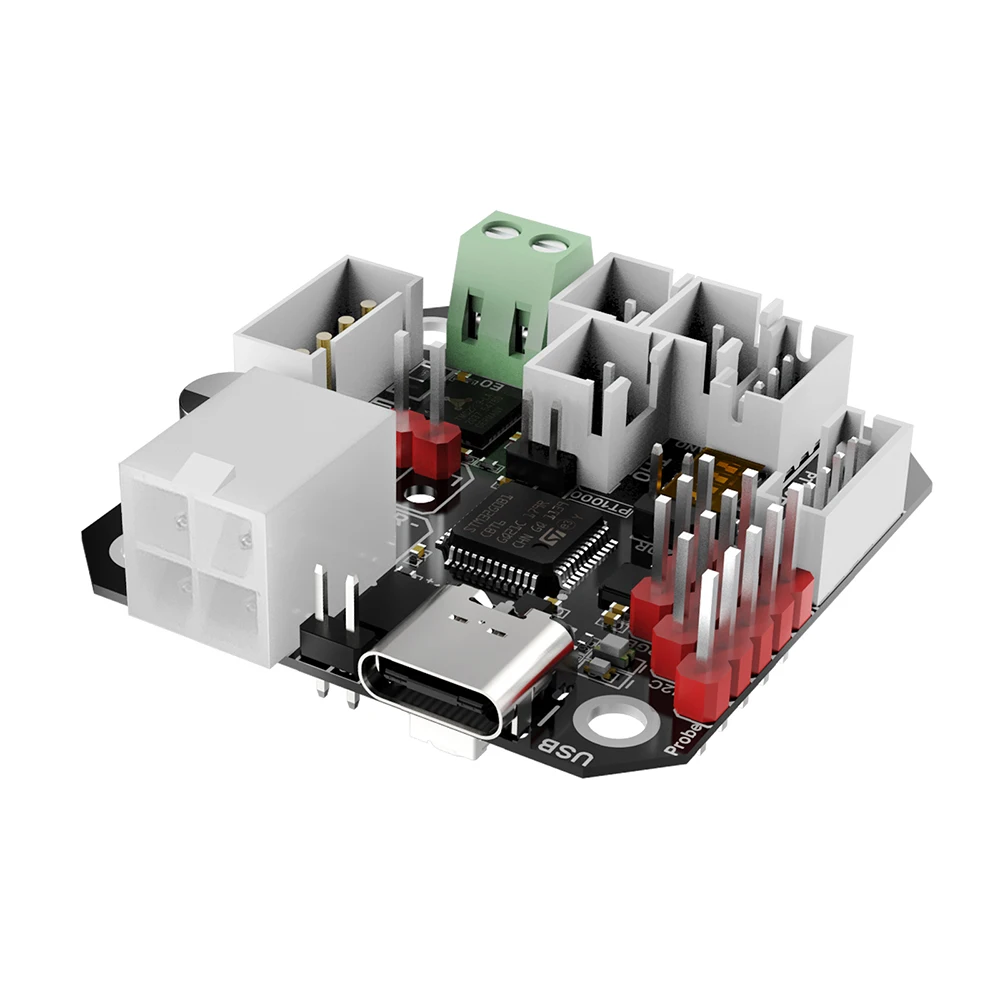

EBB36 PODE

1.1 características

1.Com botões de inicialização e reset reservados, os usuários podem atualizar o firmware através do modo dfu por usb.

2.O circuito de proteção adicionado no termistor evita queimar o chip de controle principal causado pela corrente de vazamento deOHaste de aquecimento.

3.O usuário pode selecionar os valores dos resistores de tração do termistor através do fio de ligação em ponte, de modo a apoiar pt1000 (resistores de tração 2.2k), o que o torna conveniente para diy.

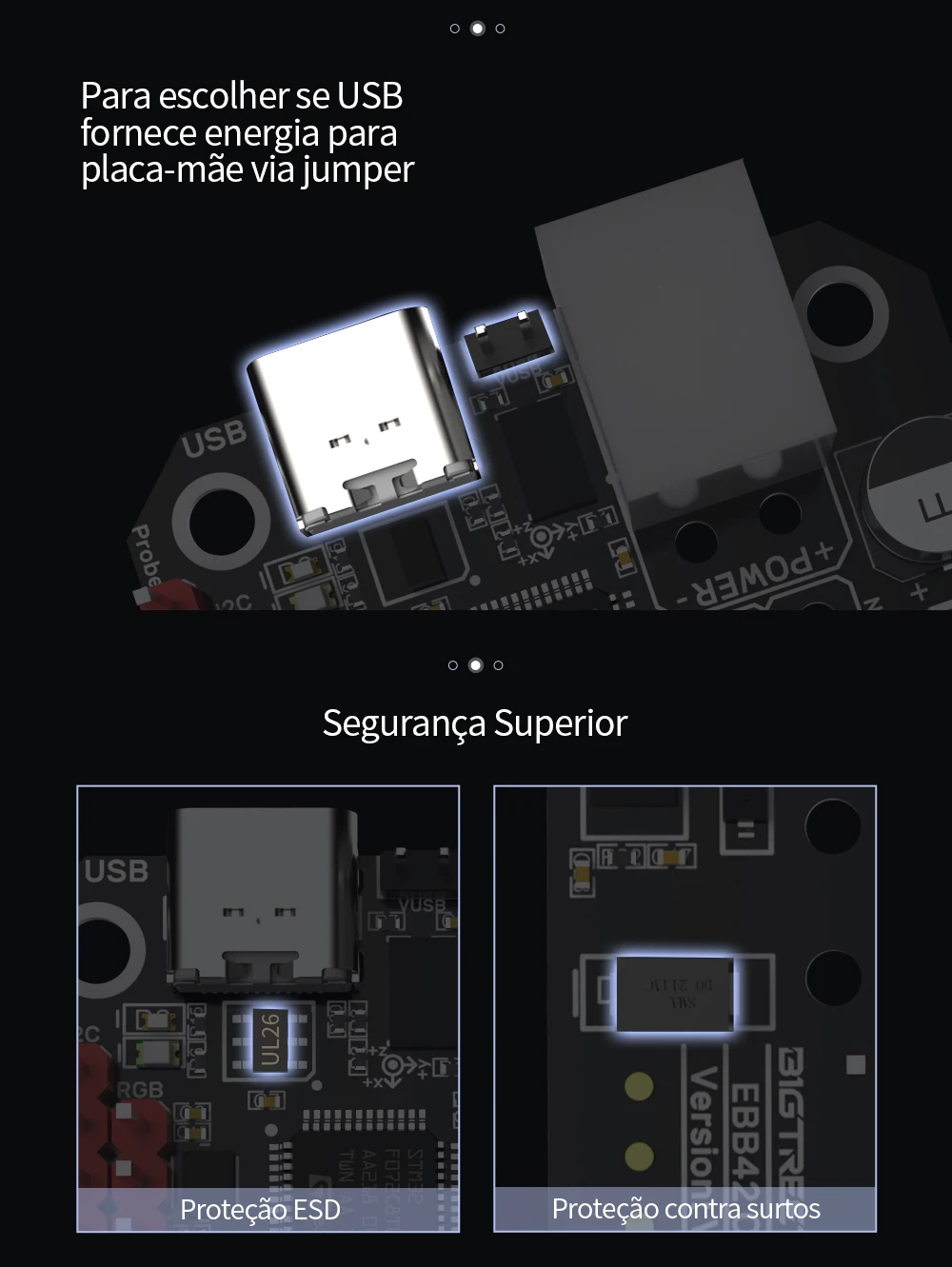

4.Conecte o usb comUmTampão de jumper para obtê-lo power on, que efetivamente isola a placa de controle principal DC-DC de usb 5v.

5.A interface i2c reservada permite a detecção quebrada e obstruída do filamento, e apoia outras funções de diy.

6.Os diodos anti-flyback adicionados na haste de aquecimento e os portos dos fans protegem eficazmente o tubo do mos de ser queimado devido à tensão reversa.

7.Proteção de conexão anti-reverso na interface de energia impede que os usuários queimem a placa-mãe quando se conectar erroneamenteIngA linha de energia reversa durante diy.

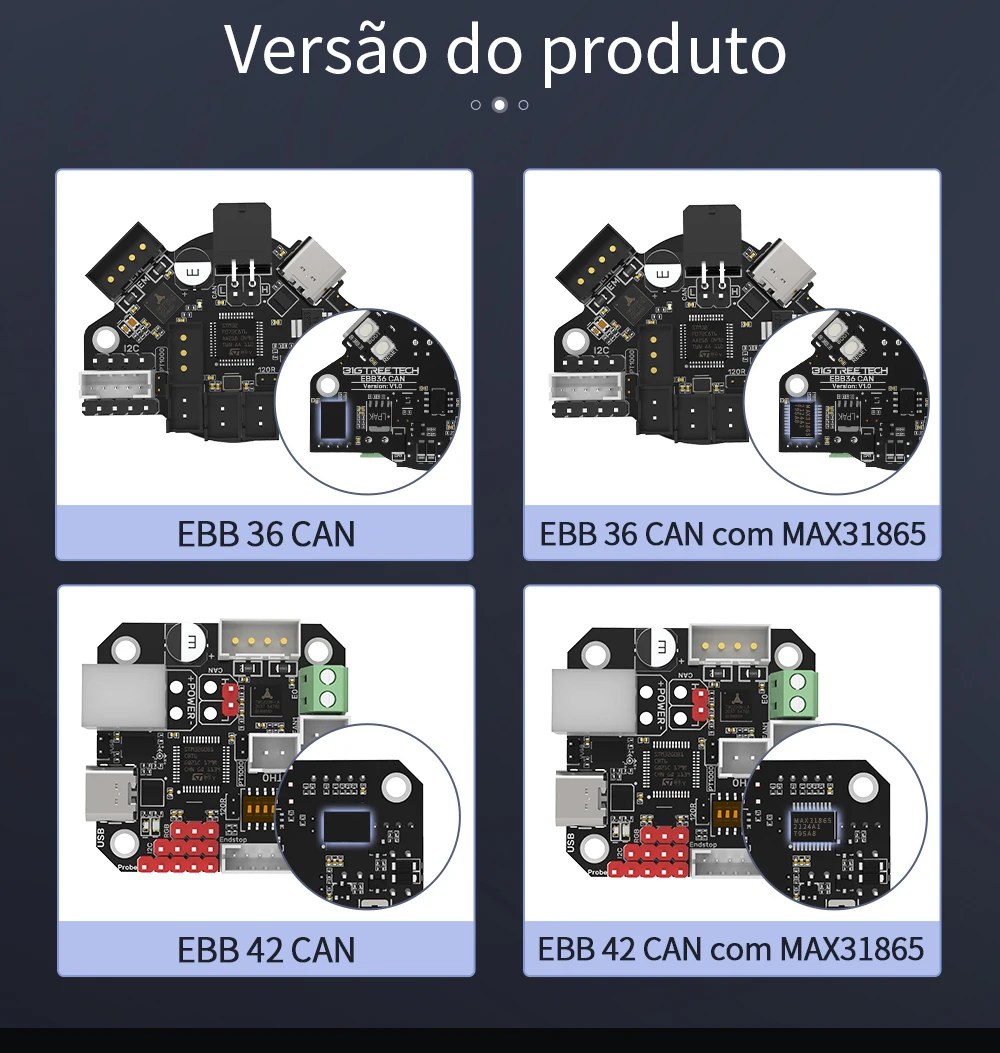

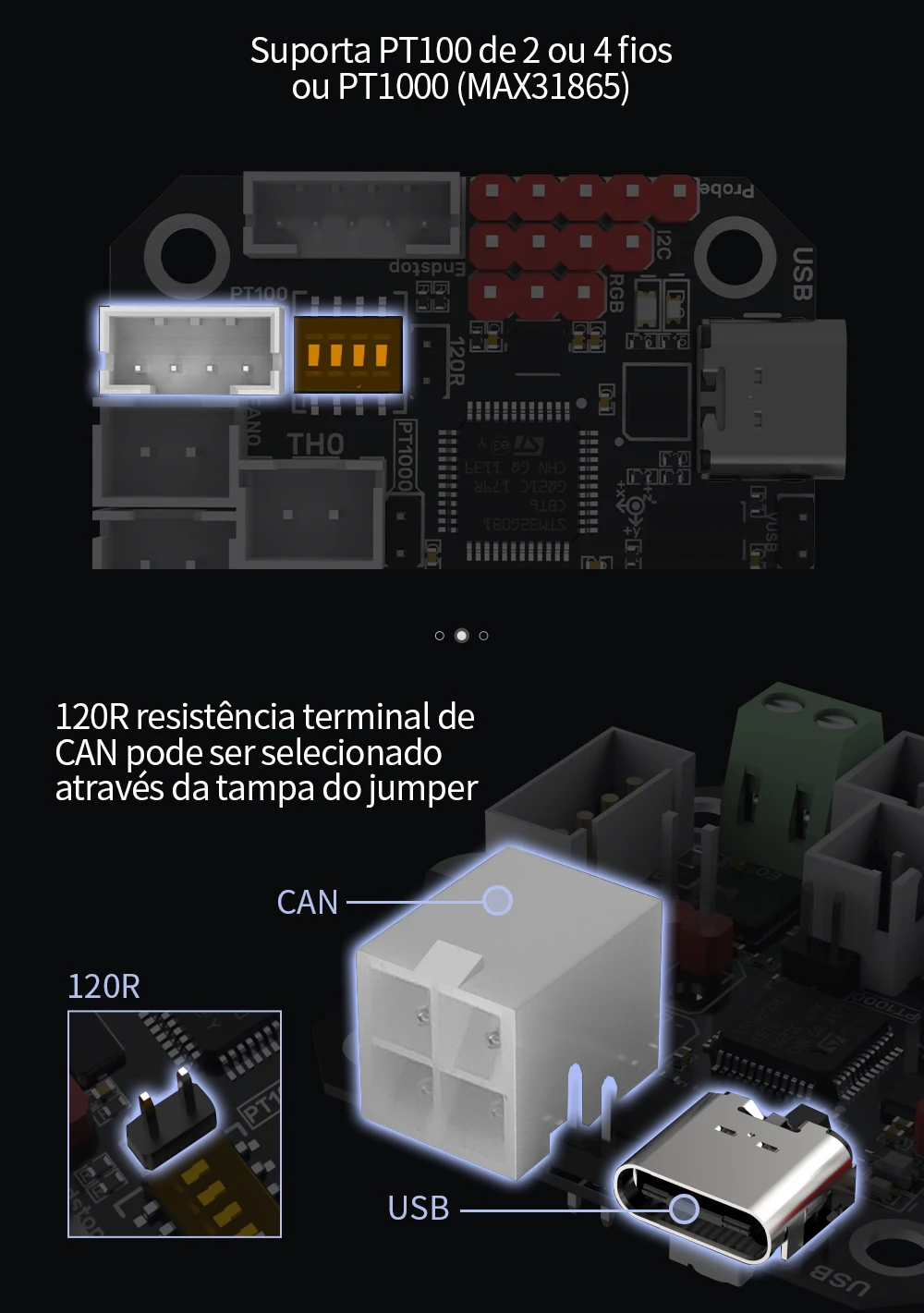

8.A bordo mUMX31865 suporta selecionar 2 fios ou 4 fios de pt100/pt1000.

9.Suporta comunicação via can ou usb. O resistor 120r terminal da lata pode ser selecionado atravésOO tampão de jumper, e ele reserva pode interfaces de expansão.

10.A microplaqueta equipada da proteção do esd na porta usb impede que a placa de controle principal seja quebradaNAbaixo pela eletricidade estática deOPorta usb.

11.A placa de adaptador é equipada com terminais, juncos femininos, parafusos e parafusos de dupla maneira, que são necessários para diy, atendendo muito às necessidades de diy dos clientes.

1.2 parâmetros

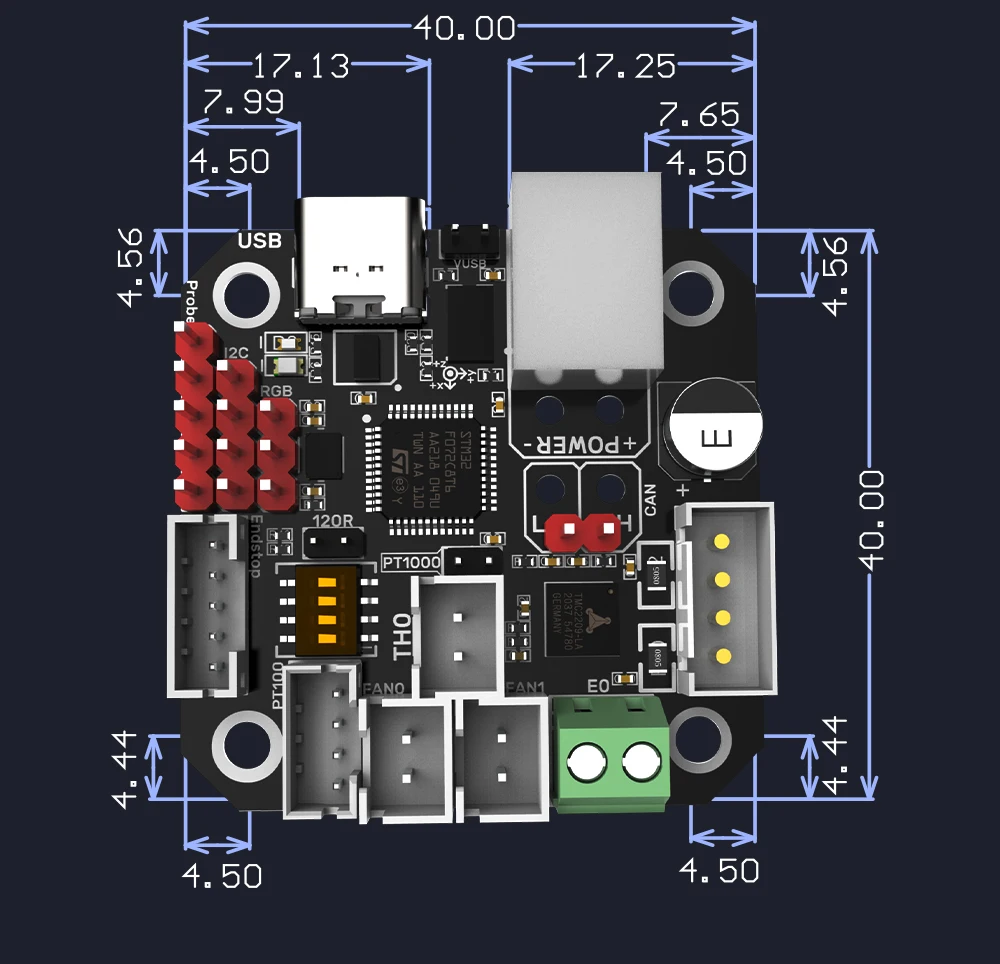

1.Dimensões externas: 51.5mm x 37mm.

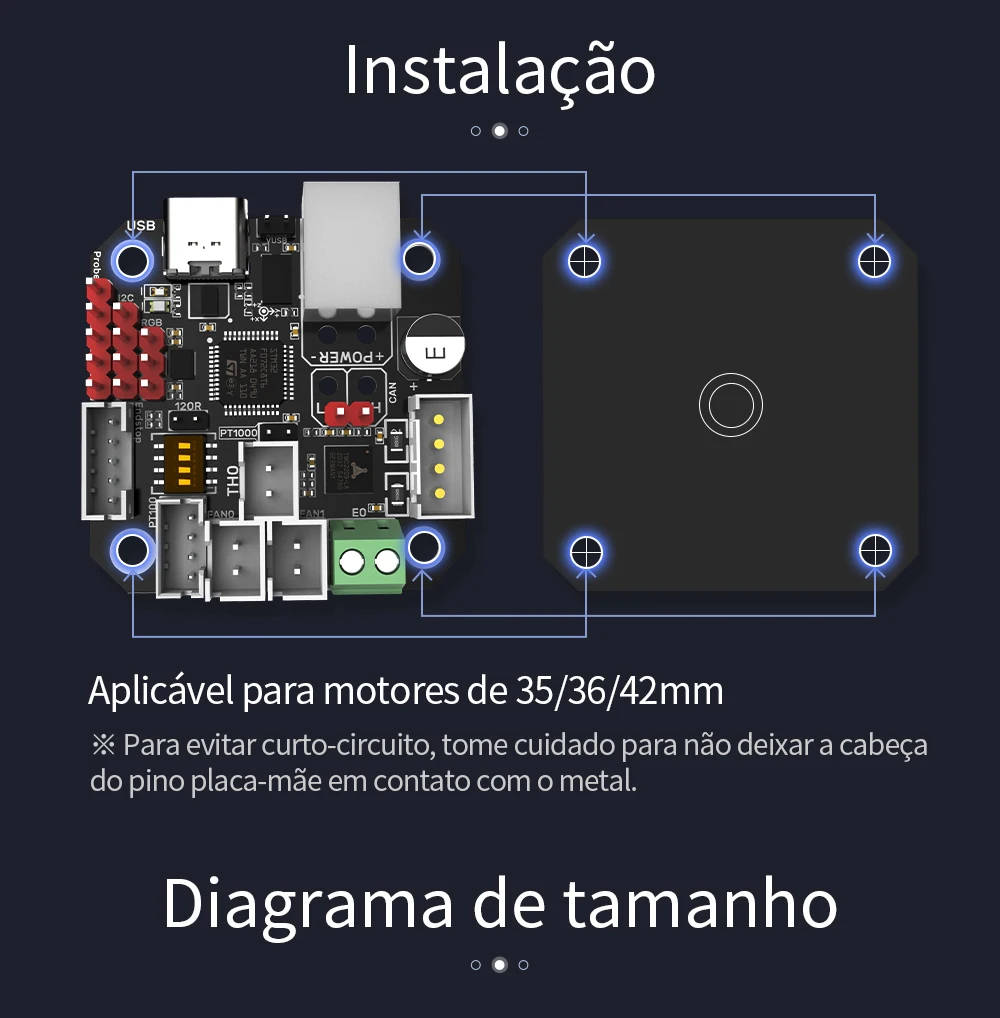

2.Dimensões da instalação: espaçamento do furo 43.85mm,M3screw buracoX2

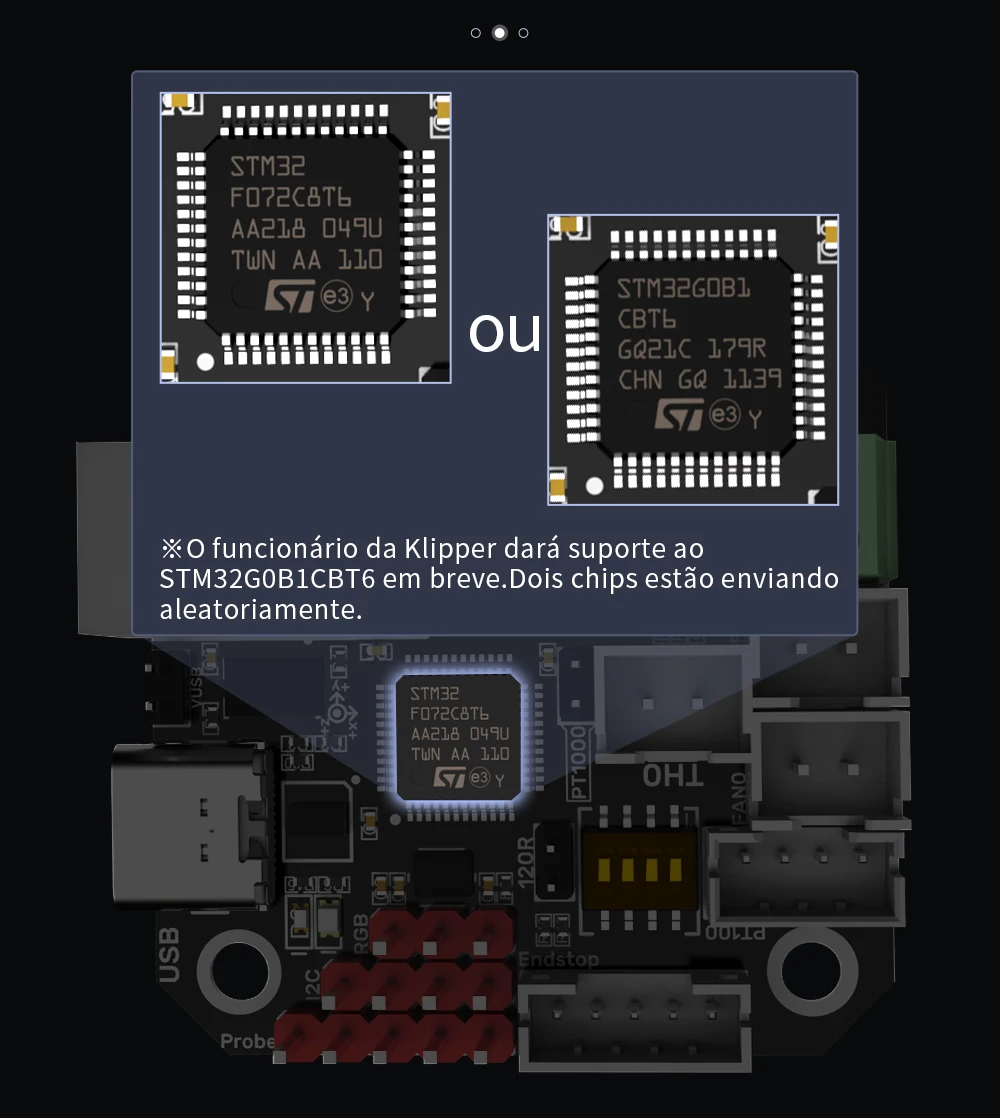

3.Microprocessador:BRAÇO Cortex-M0STM32F072C8T6 48Megahertz megahertz

4.Tensão de entrada: DC12V-DC24V 6a

5.Tensão lógica: dc 3.3v

6.Relação de aquecimento: haste de aquecimento (e0), corrente de saída máxima: 5a

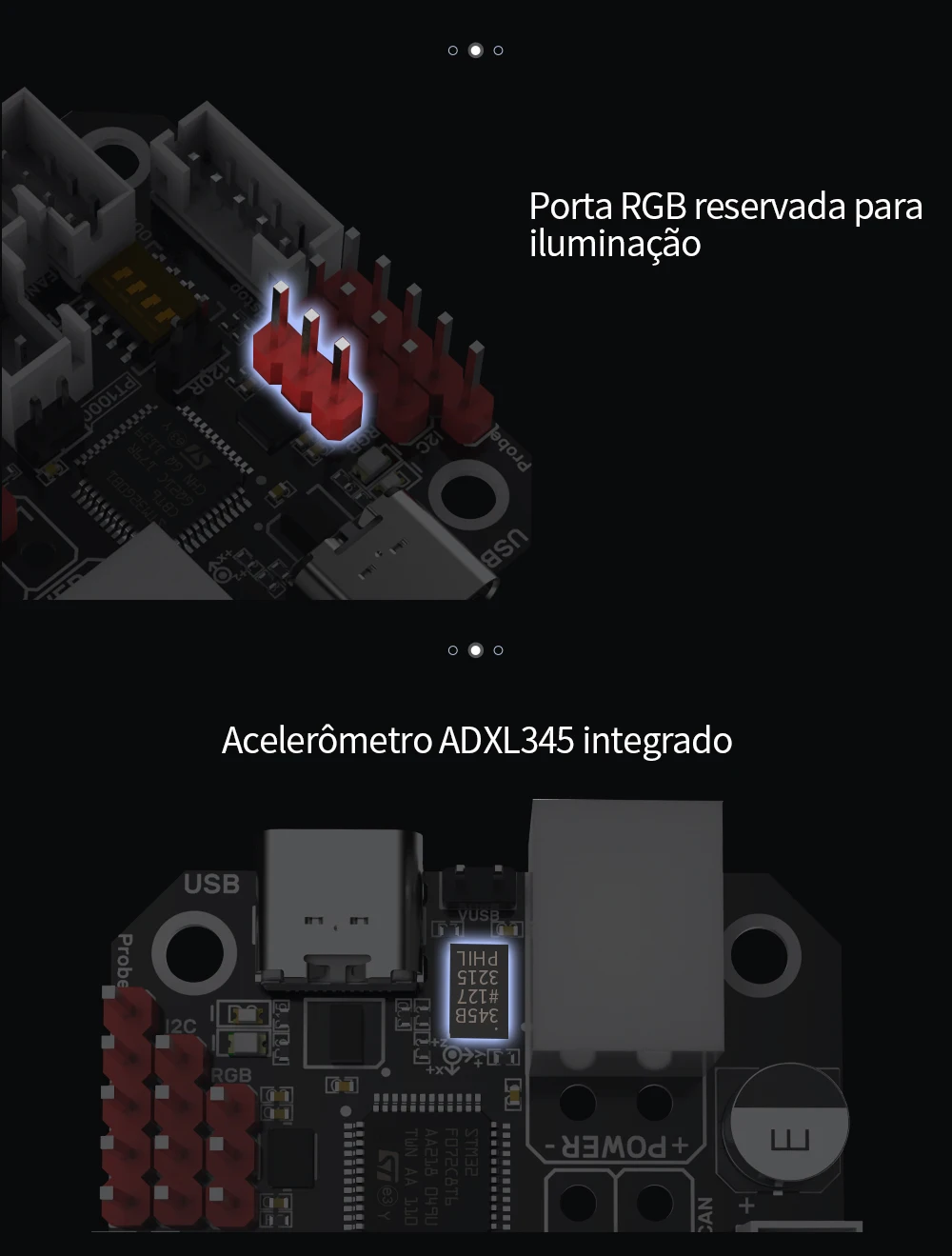

7.Sensor a bordo: adxl345

8.Interfaces do ventilador: dois ventiladores do cnc(FAN0,FAN1))

9.Corrente de saída máxima da relação do ventilador: 1a, valor de pico 1.5a

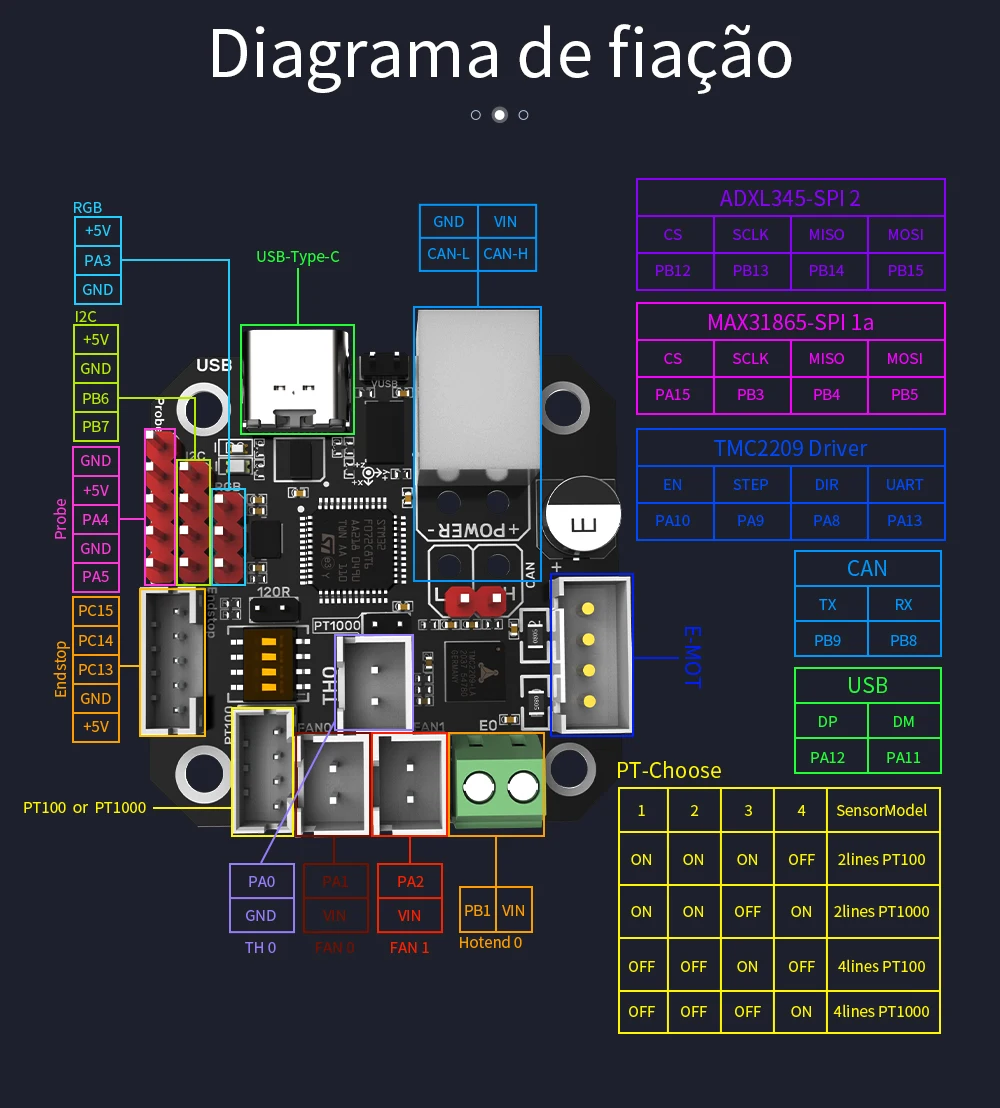

10.Interfaces de expansão: endstop,I2C,Sonda,RGB,PT100/PT1000,Interface usb, pode interface

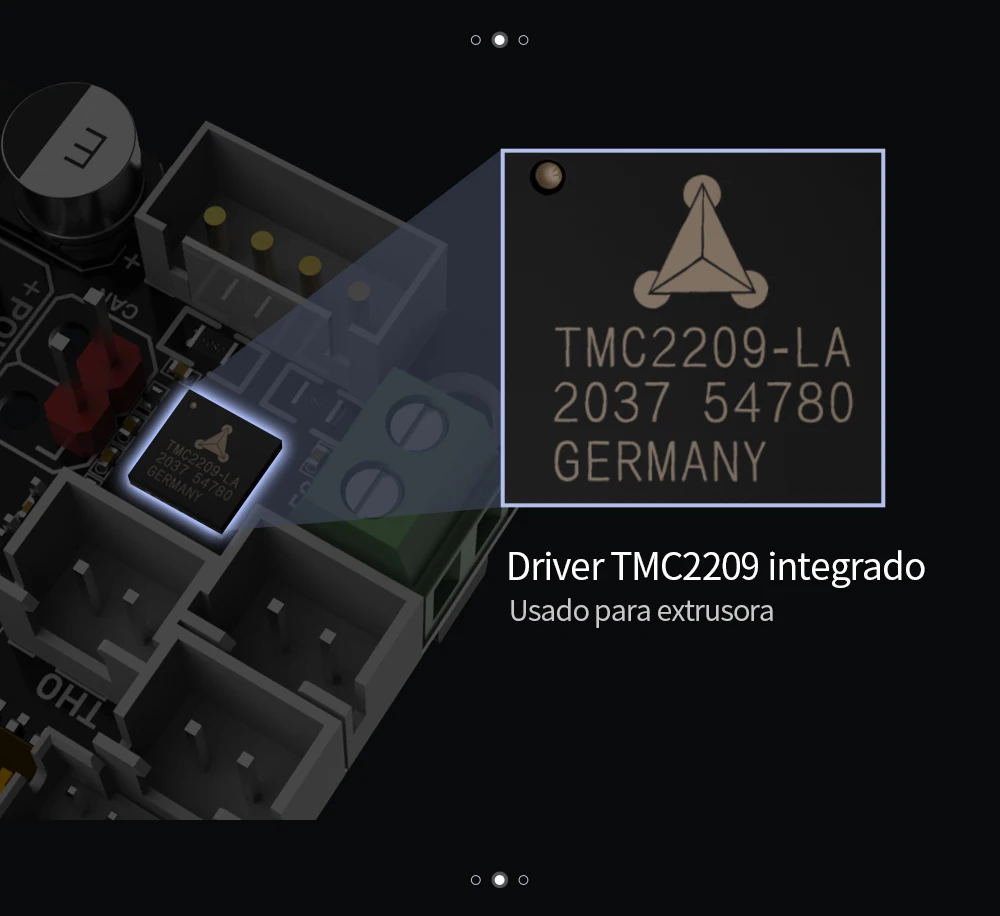

11.Movimentação do motor: onboardtmc2209

12.Modo de trabalho do motorista: uart

13.Interface do motor de passo: em

14.Relação do sensor de temperatura opcional: 1 channel100k ntc ou pt1000(TH0)),Canal 1 PT100/PT1000

15.Interface usbcommunication: usb-tipo-c

16.Corrente de saída máxima da c.c. 5v: 1a

1.3 Firmware

Btt eeb36 só pode suporta klipper no presente.

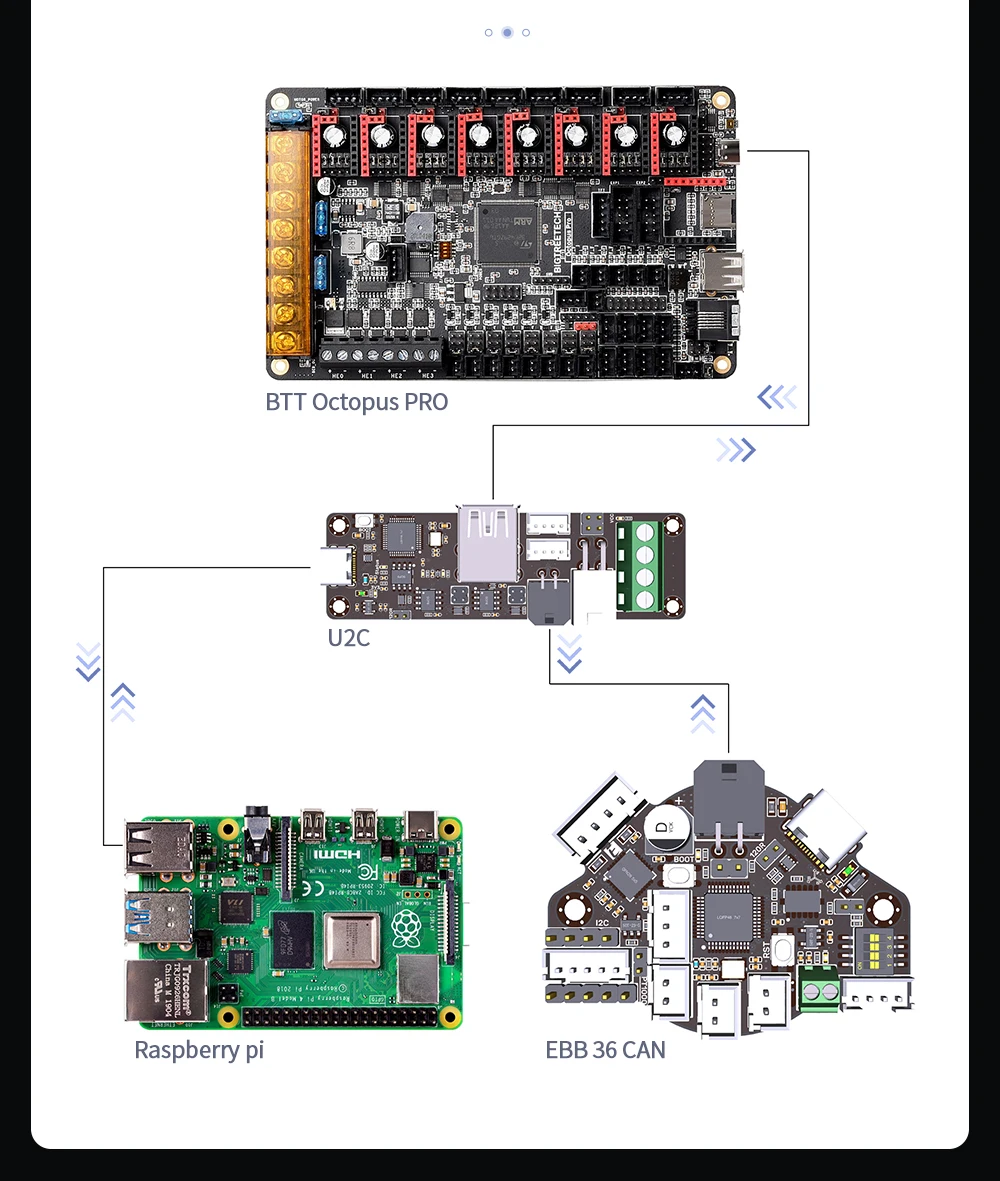

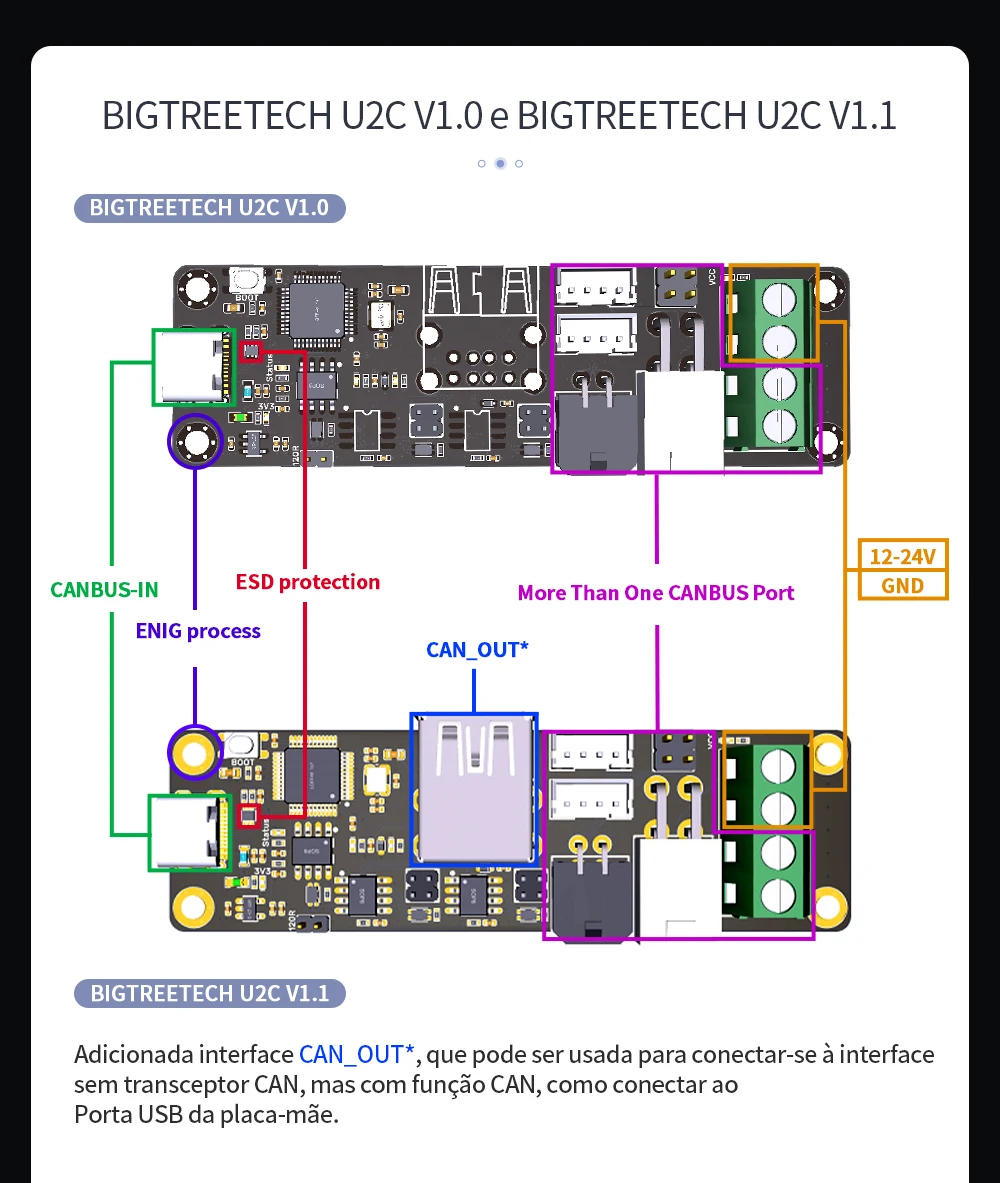

Introdução de u2c:

Bigtreetech u2c é um usb para can bus módulo, que pode converter a porta usb de raspberry pi para can bus, e conectar placa-mãe de impressão 3d, bigtreetech ebb35/36/42 pode e outros produtos através do ônibus da lata. Há muitas formas diferentes de interfaces de lata na placa, que são úteis para se conectar a diferentes placas.

Características

1. a conexão do ônibus da lata do apoio, transmissão de dados longa, anti-ruído forte
Capacidade, forte desempenho em tempo real e alta confiabilidade

2. a superfície do pwb adota o processo do ouro da imersão

3. proteção do esd do porto TYPE-C para impedir a eletricidade estática de danificar o equipamento

4. atualização do firmware do apoio para o mestre através de swd ou dfu da ferragem

5. rich pode interface

Precauções

1.12/24v e gnd não devem ser revertidos.

2. ao usar a comunicação can, você precisa ver qual pode nó é usado como um terminal. Se for um terminal, você deve ligar a tampa de ligação em ponte na posição 120r;
