- Número do modelo: FZ0622C
- Nome da marca: RCmall
- Origem: CN (Origem)
- Certificado: NONE
- Drones Accessories Type: gps
- Name: USBDM OSBDM
- SKU: FZ0622C
- Version: V4.12
- Note: USB Print Cable not included
Para Freescale
JS16

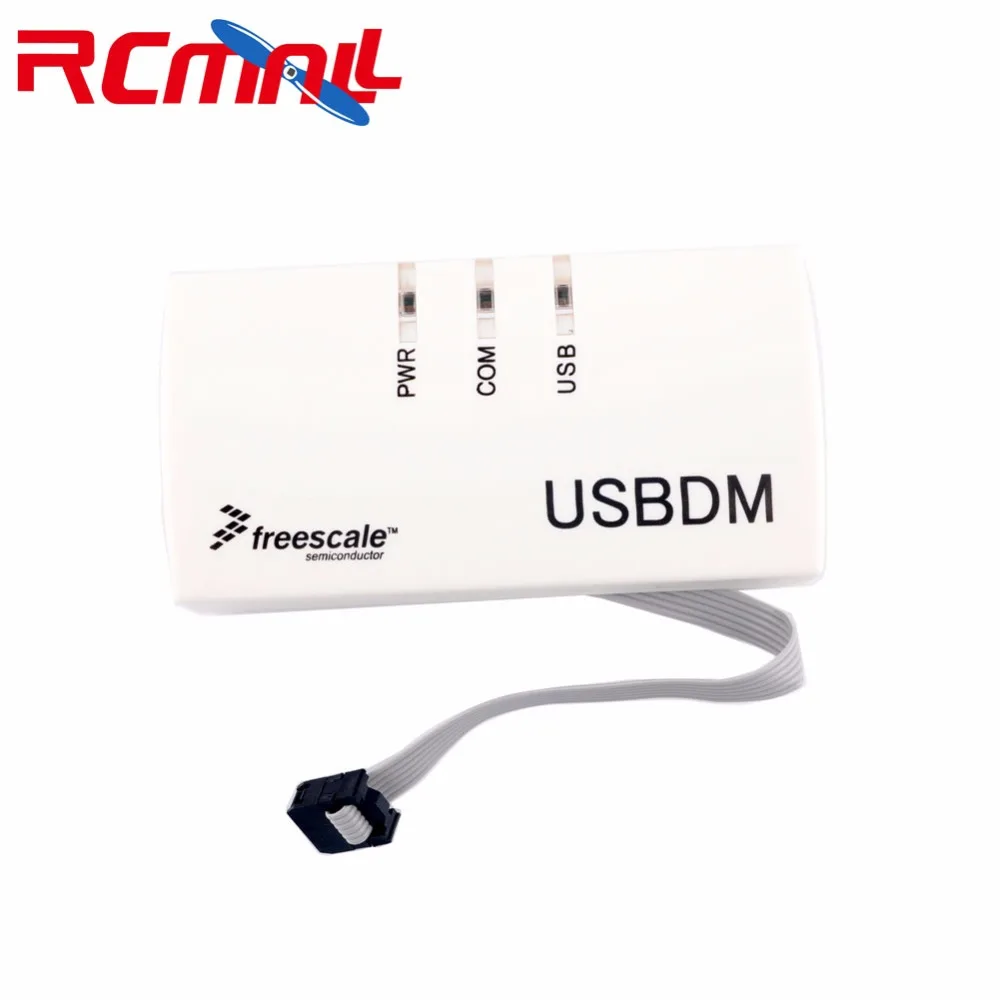

USBDM Programador BDM/OSBDM OSBDM Baixar Debugger Emulator Downloader 48MHz USB2.0 RCmall FZ0622C
Link do documento:
http://usbdm.sourceforge.net/USBDM_V4.12/USBDM_JS16/html/driver_page.html
Dicas:
1. O software CodeWarrior deve ser instalado no caminho do diretório de instalação padrão, não podendo ser alterado, porque o driver é instalado por padrão no diretório de instalação padrão C da unidade.
2. Instalação Passos:
Passo 1: Instale o software IDE necessário
Passo 2: Instale o software do driver USBDM;
Passo 3: Conecte o BDM ao computador via cabo USB;
Etapa 4: instale manualmente o equipamento BDM;
Passo 5: Parabéns, você pode usar a placa alvo.
Descrição:

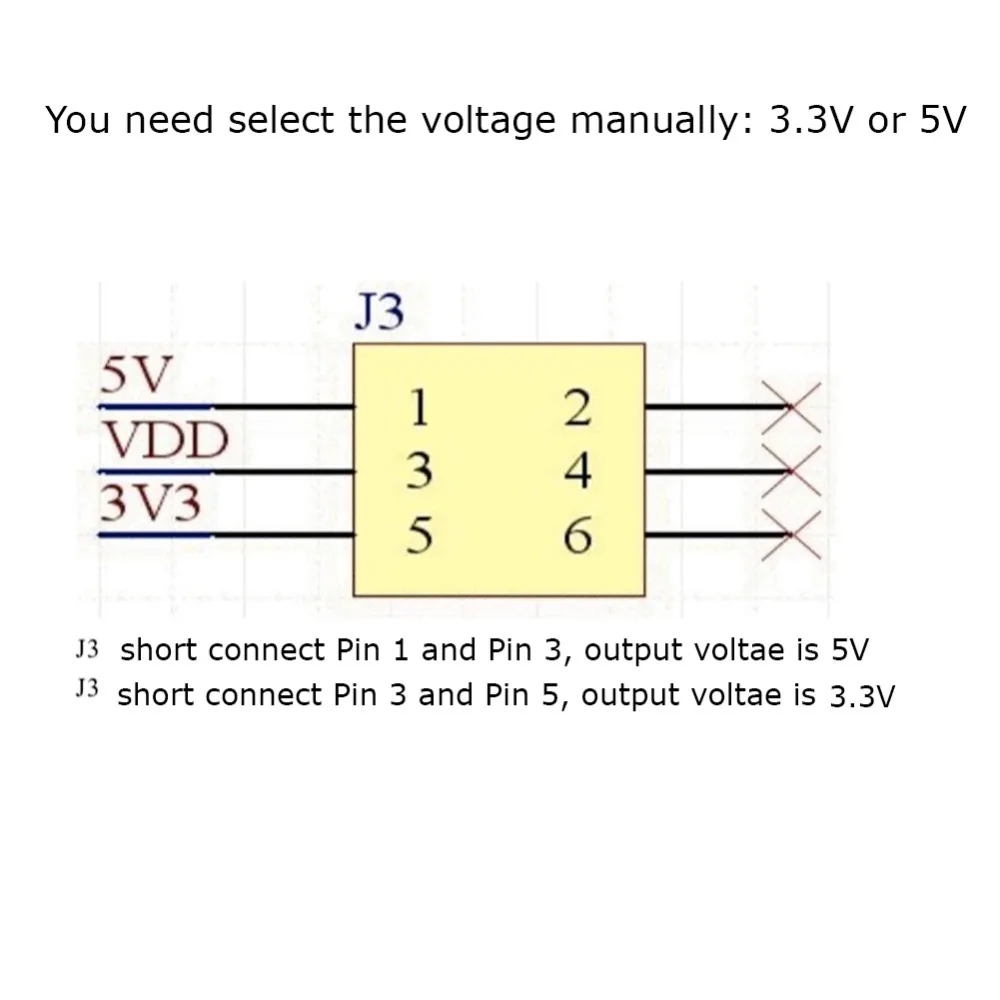

A placa do alvo para selecionar manualmente a fonte de alimentação 3.3V/5.0V (fonte de alimentação da placa do alvo: 3.3V 500mA/5.0V 500mA);
Download online, depuração e emulação de etapa única, valores observados de todos os registros e variáveis globais;
CPU 48MHz velocidade do relógio, interface USB2.0;
Chips do apoio:
Microcontrolador de 8 bits: Série HCS08;
Microcontrolador de 16 bits: o HCS12 para (incluindo aqueles sem o recurso SYNC (por exemplo, 9S12DP256B) série;
32: microcontroladores Coldfire V1;
USBDM suporte três breakpoint depuração;
Pode ser desenvolvido no seguinte IDE de desenvolvimento de software (versões antigas e novas do CW takes all!):
Codewarrior V10.2 (versão Eclipse)
Codewarrior V10.1 (versão Eclipse)
Versões do CodeWarriorLegacy
Codewarrior Development Studio para HCS12 (X) V5.1 &
CW para microcontroladores V6.3 (RS08 não é suportado)
Suporte inicial para CodeSourcery Lite forColdfire
O emulador do circuito da proteção:
Porta USB com circuitos proteção ESD, 500mA fusível reajustável;

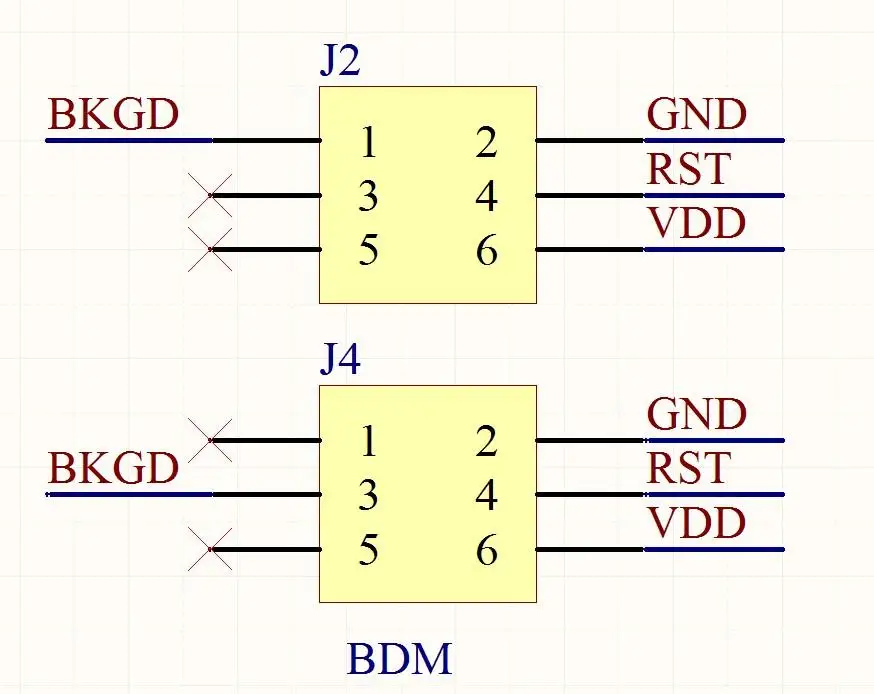

BDM output data lines cada mais proteção contra sobretensão Proteção ESD;
BDM output o pé do poder do porto mais TVS, proteção da sobretensão;
Uso auto-alimentado 500mA fusível reajustável;
Os emuladores suportam a lista de chips:
MC9S08AC128, MC9S08AC16, MC9S08AC32, MC9S08AC48, MC9S08AC60, MC9S08AC8, MC9S08AC96, MC9S08AW16, MC9S08AW16A, MC9S08AW32, MC9S08SAW8A
MC9S08DE32, MC9S08DE60, MC9S08DN16, MC9S08DN32, MC9S08DN48, MC9S08DN60, MC9S08DV128, MC9S08DV16, MC9S08DV32, MC089DVMC09DVZ96, SDZ9D128, MC9DZ0860
MC9S08EN16, MC9S08EN32
MC9S08EL16, MC9S08EL32
MC9S08GB32, MC9S08GB32A, MC9S08GB60, MC9S08GB60A, MC9S08GT16, MC9S08GT16A, MC9S08GT32, MC9S08GT32A, MC9S08GT60, MC9S08GT60A, MC9S08GT8GT8
MC9S08JM16, MC9S08JM32, MC9S08JM60, MC9S08JM8
MC9S08JR12
MC9S08LC36, MC9S08LC60
MC9S08QA4, MC9S08QD2, MC9S08QD4, MC9S08QE128, MC9S08QE16, MC9S08QE32, MC9S08QE32, MC9S08QE4, MC9S08QE64, MC08S08QE8 QE96,
MC9S08RC16, MC9S08RC32, MC9S08RC60, MC9S08RC8, MC9S08RD16, MC9S08RD32, MC9S08RD60, MC9S08RD8, MC9S08RE16, MC089S08RG9RD32
MC9S08SG16, MC9S08SG32, MC9S08SG4, MC9S08SG8
MC9S08SH16, MC9S08SH32, MC9S08SH4, MC9S08SH8
MC9S08SL16, MC9S08SL8
MC9S12A128B, MC9S12A256B, MC9S12A32, MC9S12A64, MC9S12A512
MC9S12B64, MC9S12B128
MC9S12C32, MC9S12C64, MC9S12C96
MC9S12D32, MC9S12D64, MC9S12DB128A, MC9S12DB128B, MC9S12DG128B, MC9S12DG256B, MC9D12D12DJ128B, MC9S12DG256B, MC9T612D12D12S1264, MC912D12D12D12D12D12D
MC9S12E32, MC9S12E64, MC9S12E128, MC9S12E256
MC9S12G96, MC9S12G128
MC9S12GC16, MC9S12GC32, MC9S12GC128
MC9S12H128, MC9S12H256, MC9S12HN64, MC9S12HZ64, MC9S12HZ128, MC9S12HZ256
MC9S12HA32, MC9S12HA48, MC9S12HZ64
MC9S12HY32, MC9S12HY48, MC9S12HY64
MC9S12I32, MC9S12I128
MC9S12KC64, MC9S12KC128, MC9S12KG64, MC9S12KG128, MC9S12KG256, MC9S12KL64, MC9S12KL128, MC9S12KT128, MC9S12KT256
MC9S12NE64
MC9S12P32, MC9S12P64, MC9S12P96, MC9S12P128
MC9S12Q32, MC9S12Q64, MC9S12Q96, MC9S12Q128
MC9S12T64
MC9S12UF32
MC9S12XA128, MC9S12XA256, MC9S12XA512
MC9S12XB128, MC9S12XB256
MC9S12XD64, MC9S12XD128, MC9S12XD256, MC9S12XDG128, MC9S12XDP512, MC9S12XDQ256, MC9S12XDT256, MC9S12XDT384, MC9S12XDT512
MC9S12XEG128, MC9S12XEP100, MC9S12XEP768, MC9S12XEQ384, MC9S12XEQ512, MC9S12XET256
MC9S12XFR128
MC9S12XHY128, MC9S12XHY256
MC9S12XS64, MC9S12XS128, MC9S12XS256
IDEs compatíveis
Codewarrior V10.x (versão Eclipse)
Testado em Windows-XP-32bit,Windows-XP-64bit,
Windows-7-64bit,Windows-7-32bit
Testado em Ubuntu-32-bit
Versões do CodeWarriorLegacy
Estúdio de Desenvolvimento Codewarrior para HCS12(X) V5.1(HCS12 ),V5.2
Testado em Windows-XP-32bit,Windows-XP-64bit,
Testado em Windows-7-64bit,Windows-7-32bit
CW para microcontroladores V6.3(RS08 não é suportado)
Testado em Windows-XP-32bit,
Suporte inicial para CodeSourcery Lite para Coldfire
Testado em Windows-XP-32bit
Pacote incluído:
1 X USB-BDM Anfitrião
1 X Driver link (por favor entre em contato conosco para isso)
