Aplicação: general
Nome da marca: TECNR
Origem: CN (Origem)
Certificado: Nenhum
Display: 7 inch TFT
Resolution: 480*272
Memory: 128M
Expandable memory: does not support
Print port serial Ethernet: is not supported
Communication port: 1 PORT,RS422/RS485/RS232
CPU: 32bit 240MHz ARM9
RTC: YES
USB type: one USB 2.0 device,one USB host
USB disk: support
Download type: USB disk ,USB

Outros tipos de placas PLC precisam ser configurados, entre em contato com o vendedor!!!

Name: ONEWIN-Placa De Controle Industrial, Painel HMI Touch Screen, Série FX3U, PLC com Download Cabo De Comunicação, 7" - HFG 3D
SKU: 1005001733751464
Availability: InStock

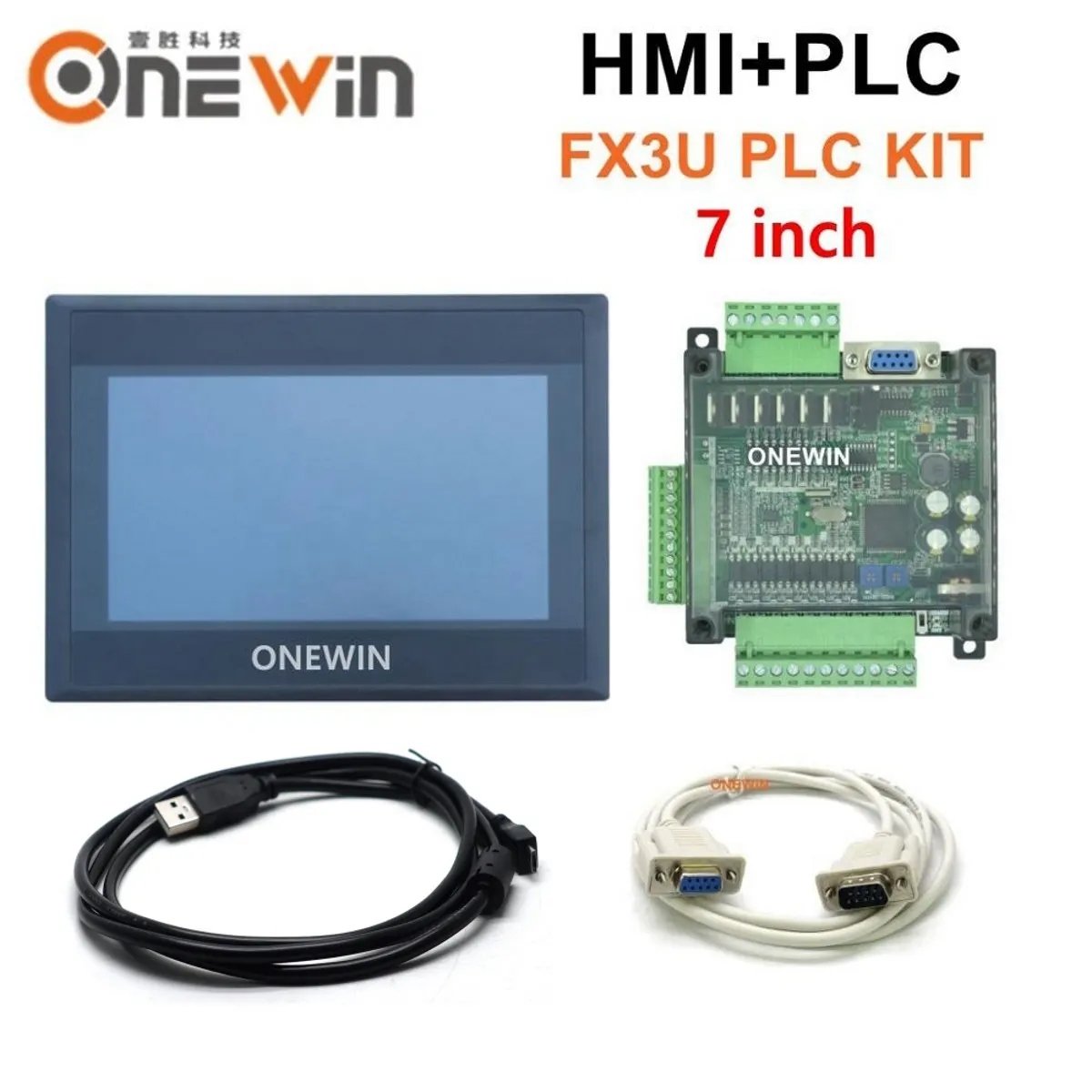

Pacote incluído:

1pcs interface homem-máquina

PLC 1pcs

Cabo do download 1pcs

Cabo do programa 1pcs

O software é gratuito (podemos enviá-lo por e-mail se você não puder baixá-lo sozinho)

Produtos correspondentes

O pacote não inclui um cabo.

Se você precisa o cabo da transferência e seu computador nenhuma porta 9pin, clique por favor aqui:Cabo USB PARA RS232

Se você precisa macthing comutação de alimentação, por favor clique aqui: 24V 2A alimentação

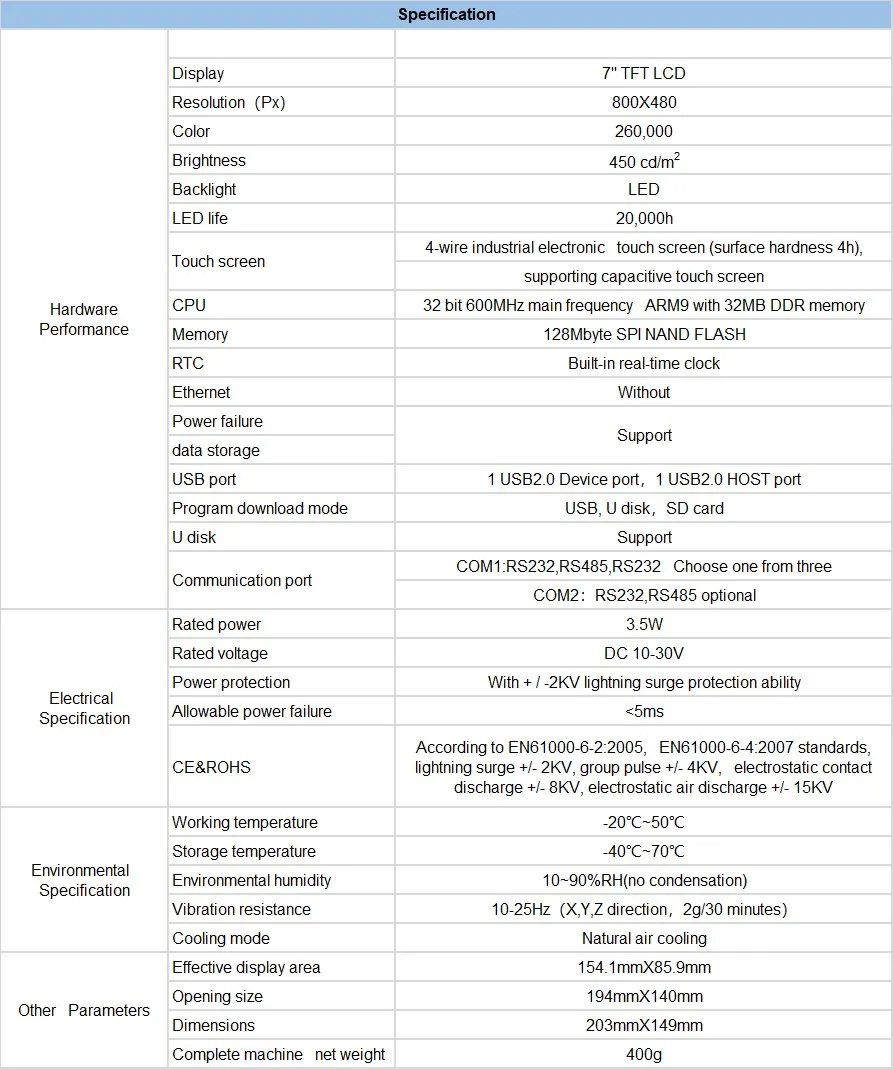

Especificação

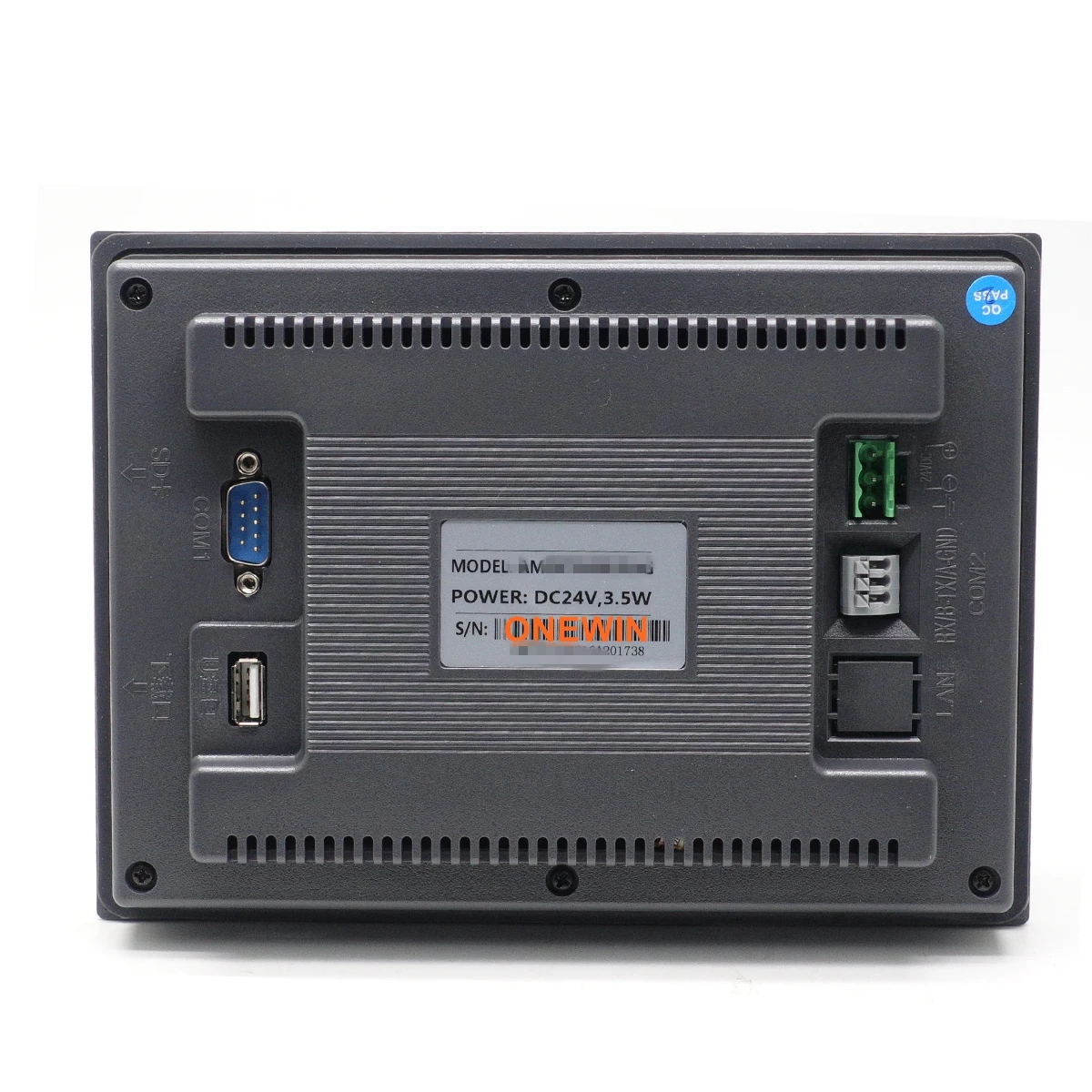

Definição do porto
Definição do porto
Localização portuária	Explique
①	Interface do poder
②	COM1 comunicação D-SUB9 interface
③	USB tipo A, U porta do disco
④	Porta Micro USB Download
⑤	Interface do cartão SD
⑥	COM2 comunicação interface

Interface do poder -- ①
Pé do Pin	Definição	Explique
1	24V	Alimentação alimentação entrada positiva, DC10-30V
2	GND	Potência entrada negativa
3	PE	Terra

COM1 D-SUB9 interface-②
Pé do Pin	Definição	Explique
1	N.C.
2	RXD	RS232 recebe e conecta com a extremidade de envio do controlador RS232
3	TXD	Envie por RS232 e conecte-se à extremidade receptora do controlador RS232
4	N.C.
5	GND	Terra RS232/RS422/RS485
6	RX...	RS422 receber-, TX-conectado ao controlador RS422
7	RX +	RS422 receber +, TX + conectado ao controlador RS422
8	TX-	RS485 B-; RS422 transmite-, conecta ao controlador RS422 para enviar-
9	TX +	RS485 A +; RS422 transmita +, conecte ao controlador RS422 para enviar +

COM2 interface de comunicação ⑥
Pé do Pin	Definição	Explique
1	RX/B	RS485 B-; RS232 receber, conecte ao controlador RS232 para enviar;
1	RX/B	RS485 B-; RS232 receber, conecte ao controlador RS232 para enviar;
2	TX/A	RS485 +; RS232 transmitem, conectado ao controlador receptor RS232;
3	GND	RS232 ou RS485 GND

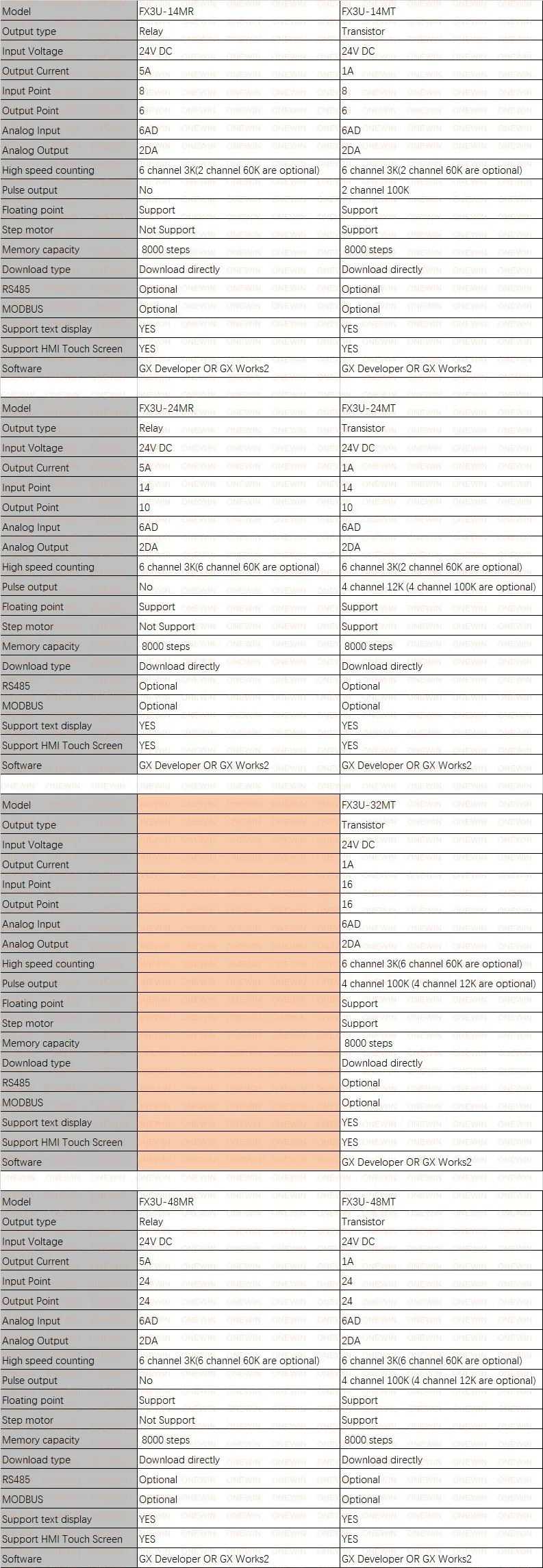

Especificação do PLC série FX3U:

Especificação da série FX3U PLC:

Para comprar FX3U PLC apenas clique:

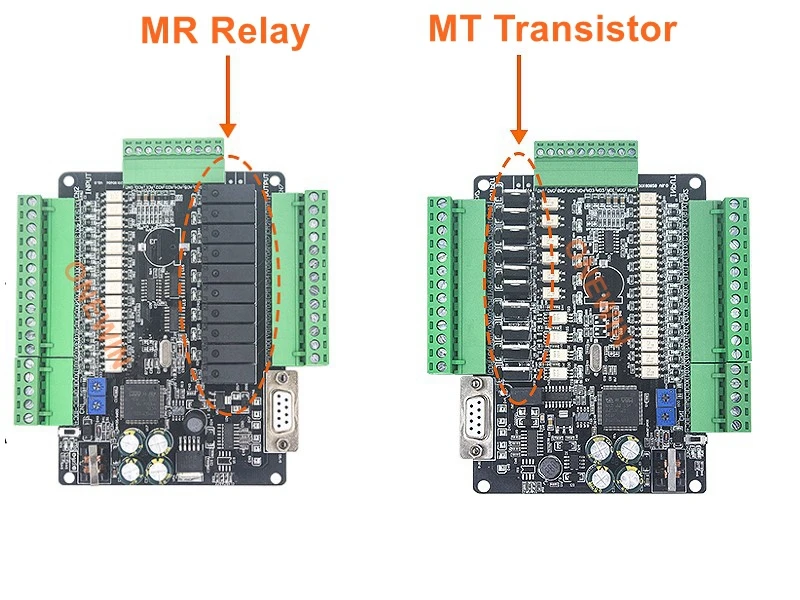

Características de FX3U-56MR:

1. Apoie a relação homem-máquina, a aplicação é exatamente a mesma que FX3U

2. Este PLC adota MCU de 32 bits de categoria industrial com forte antiparasitário, e sua velocidade de execução excede em muito o FX3U original.

3. Suporte escada programação, download e monitoramento.

4. O porto de programação é o porto para a transferência e a comunicação do programa com a unidade de exposição.

5. Escreva um aplicativo em linguagem ladder, apto para Mitsubishi GX-Developer/GX-WORK2

Especificação de FX3U-56MR:

Condicionamento:100% novo

Transmissão PLC Taxa Baud:38400

Entrada:32 Ponto

Saída:24 relés

X0-X5 é uma entrada de alta velocidade. Pode conectar 3 codificadores AB. O padrão é 12K, 100K é opcional.

6 entradas analógicas (padrão 3 canais 0-10V. 3 canais 0-20MA). 2 canais 0-10V saída analógica

Power-down hold, livremente configurável, extensão de comunicação opcional CAN

O painel de controle industrial é alimentado por DC 24V. Não entre tensão AC ou 220V
