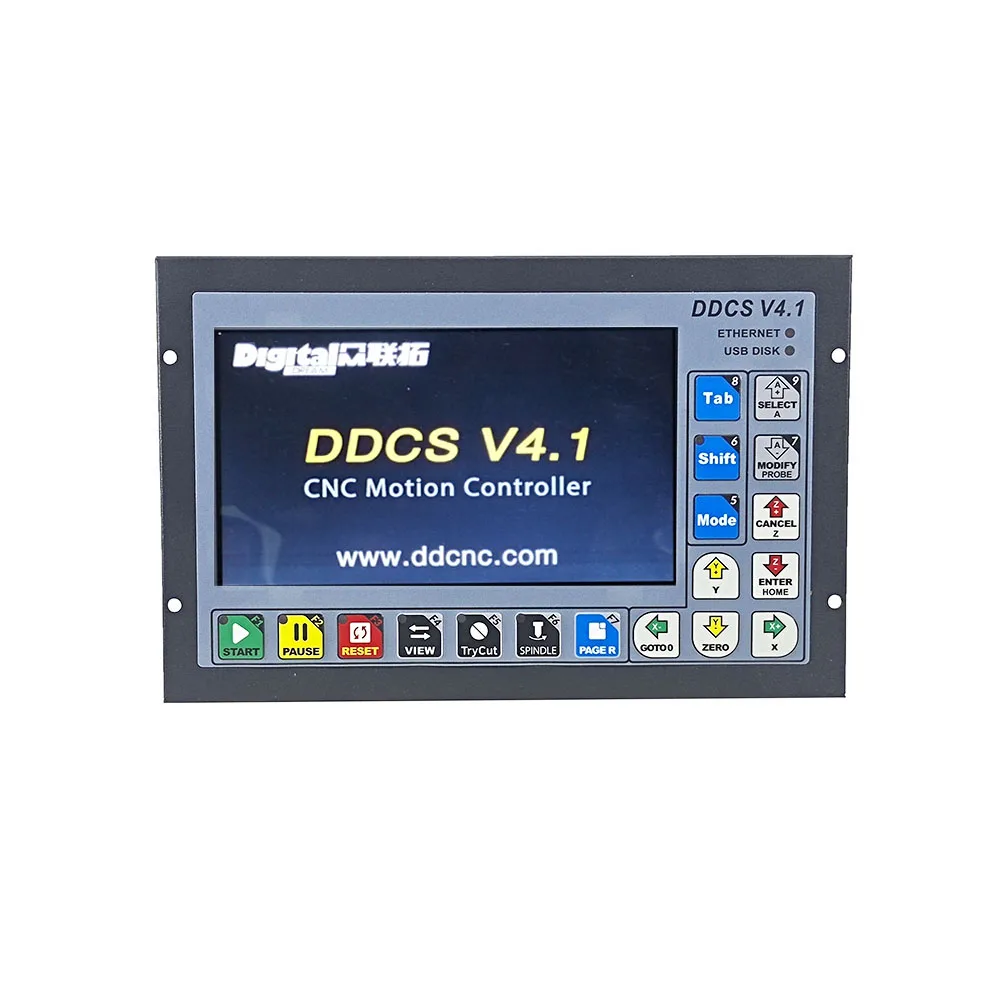

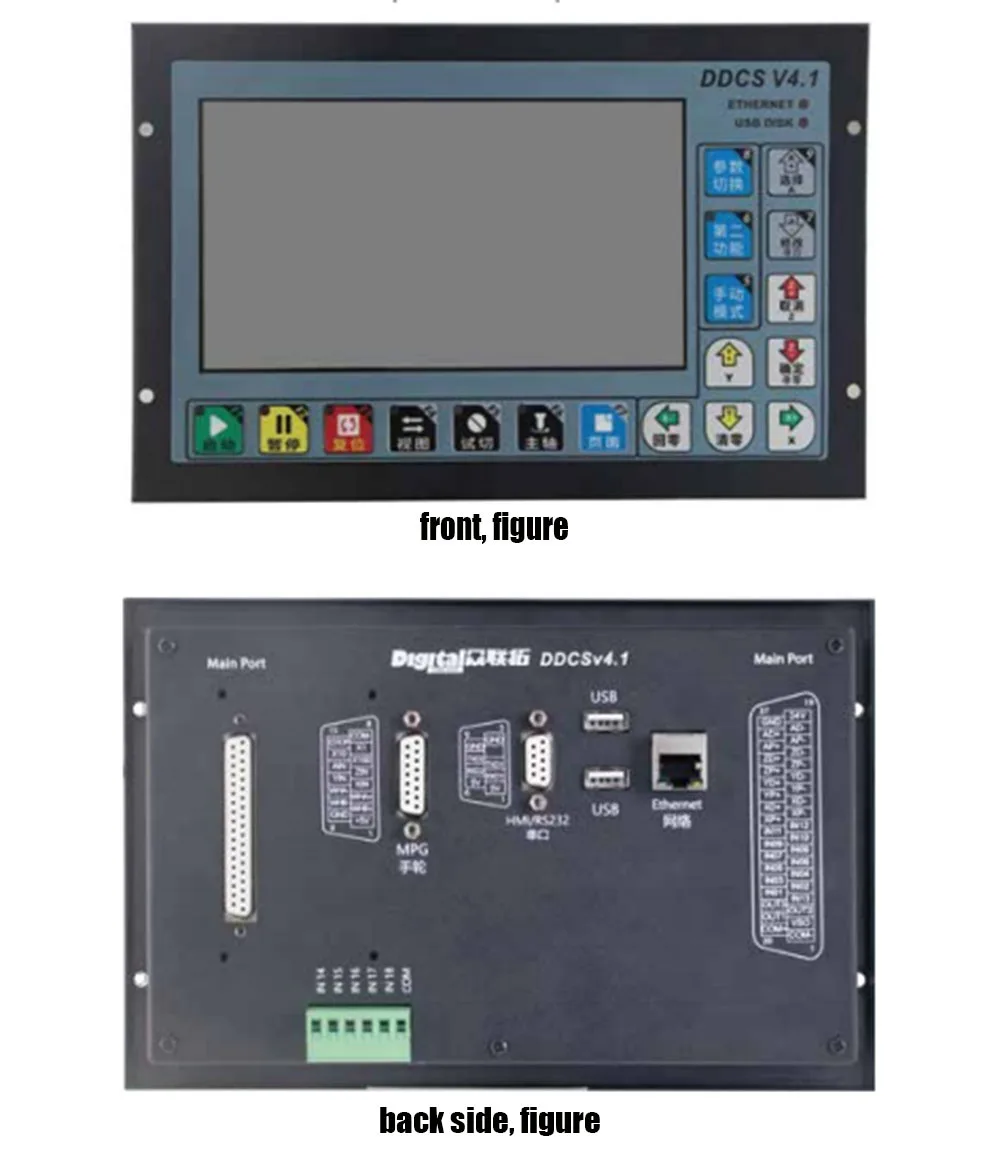

O mais recente ddcs v4.1 3/4 eixo independente offline controlador máquina ferramenta de gravura e fresagem cnc sistema controle movimento

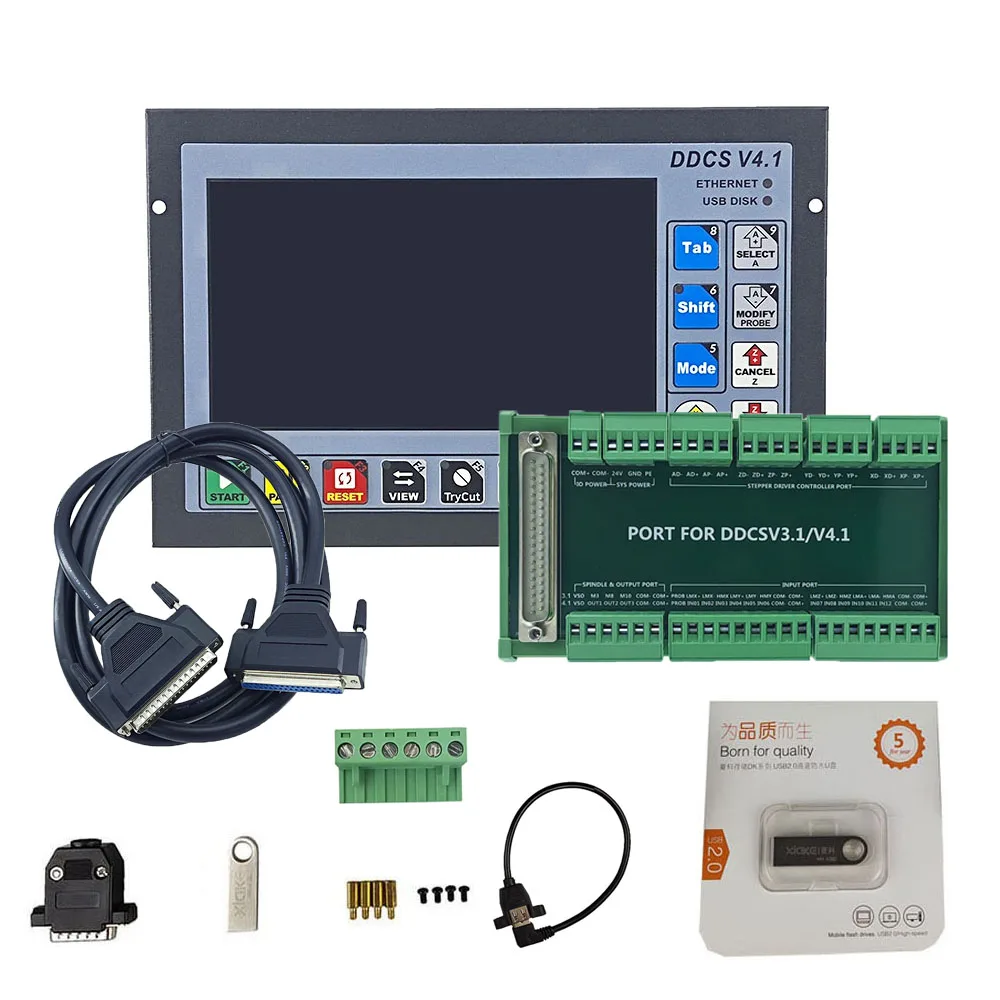

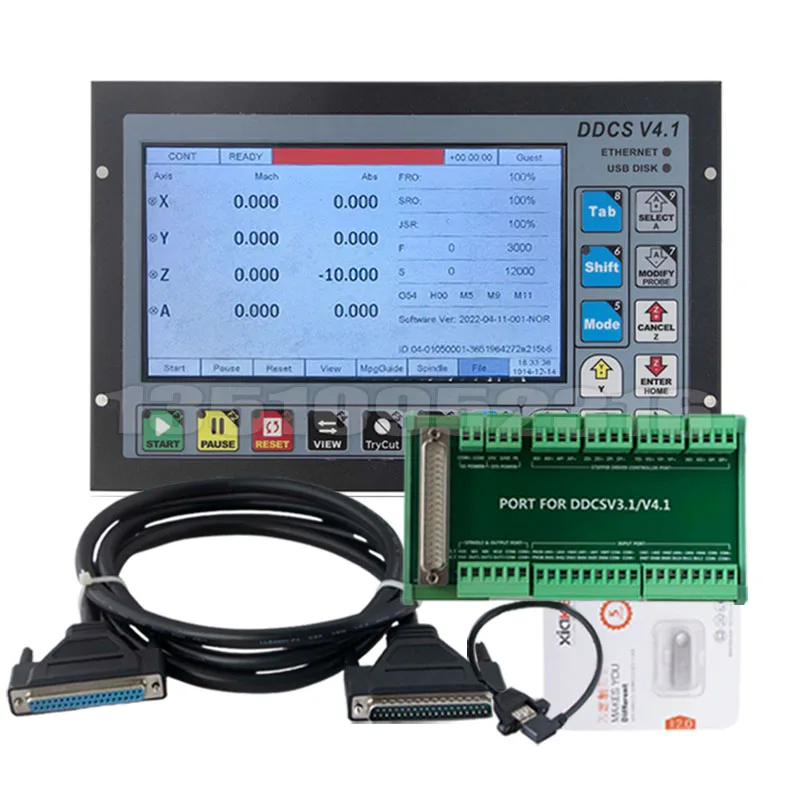

Embalagem do produto

1 × controlador CNC DDCSV4.1 (3/4 eixo opcional)
1 × 4GB unidade flash USB
1 × cabo extensor USB e outros pequenos acessórios
1 × cabo paralelo do link do porto

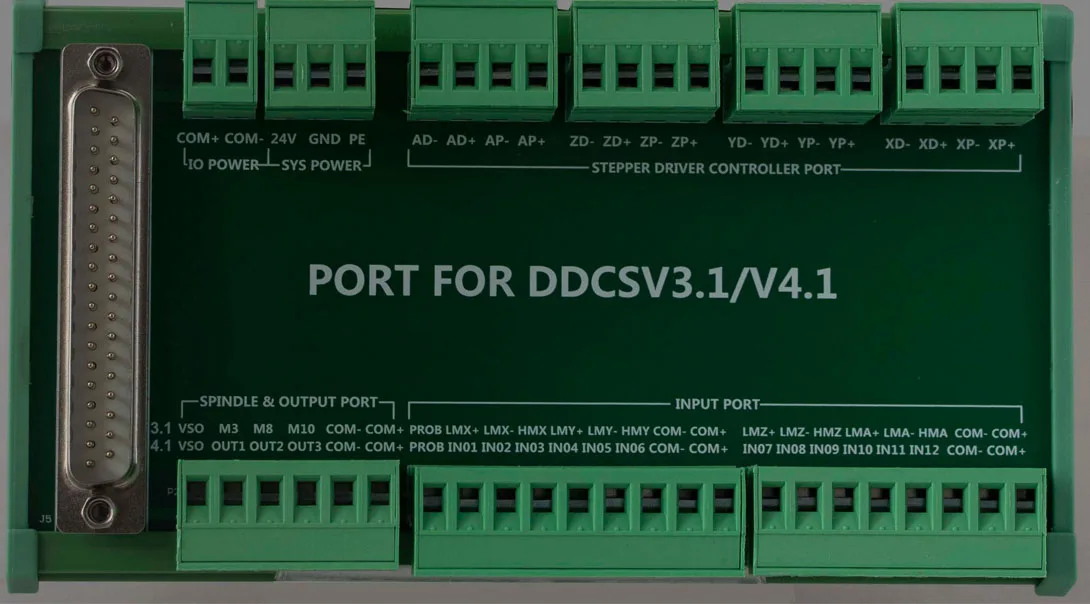

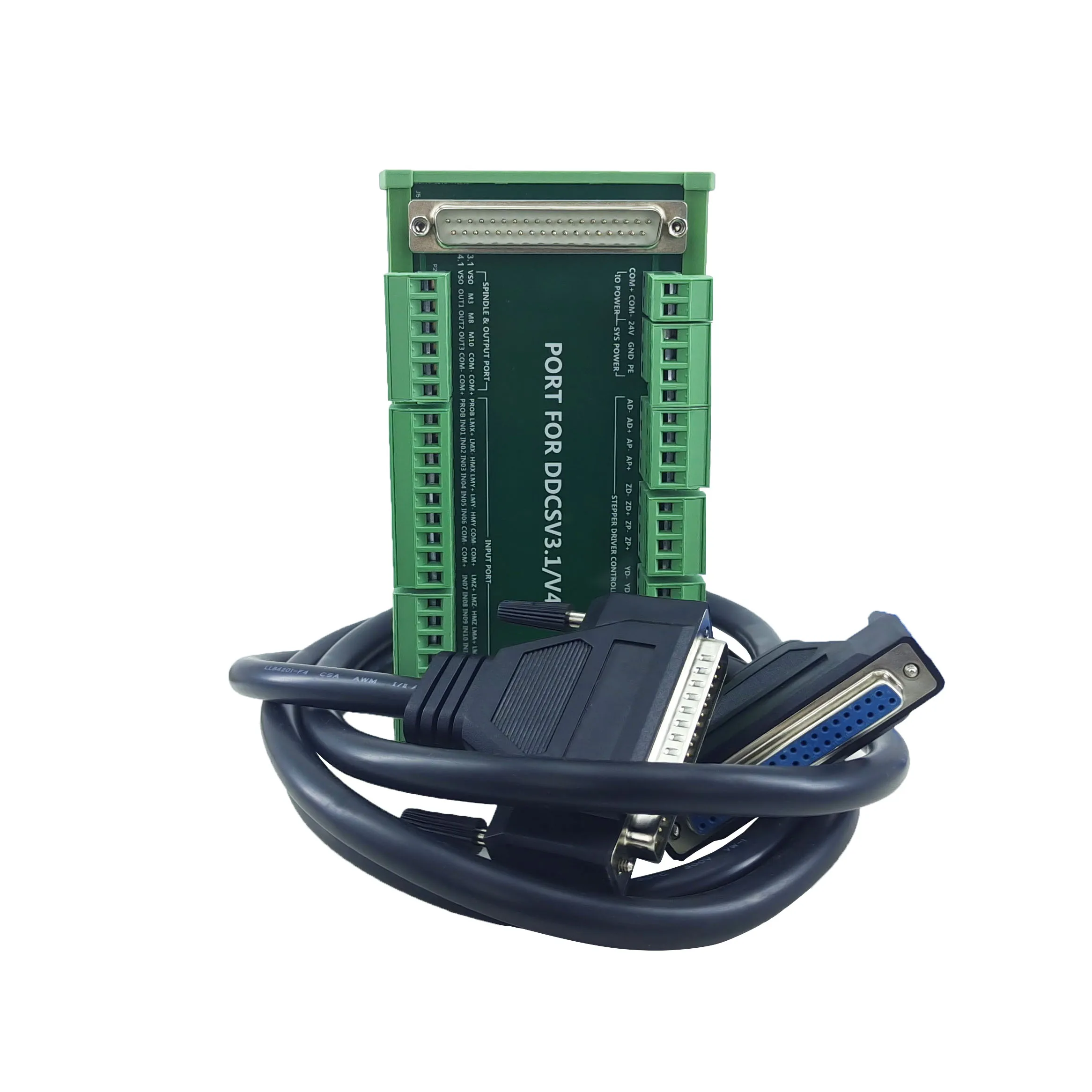

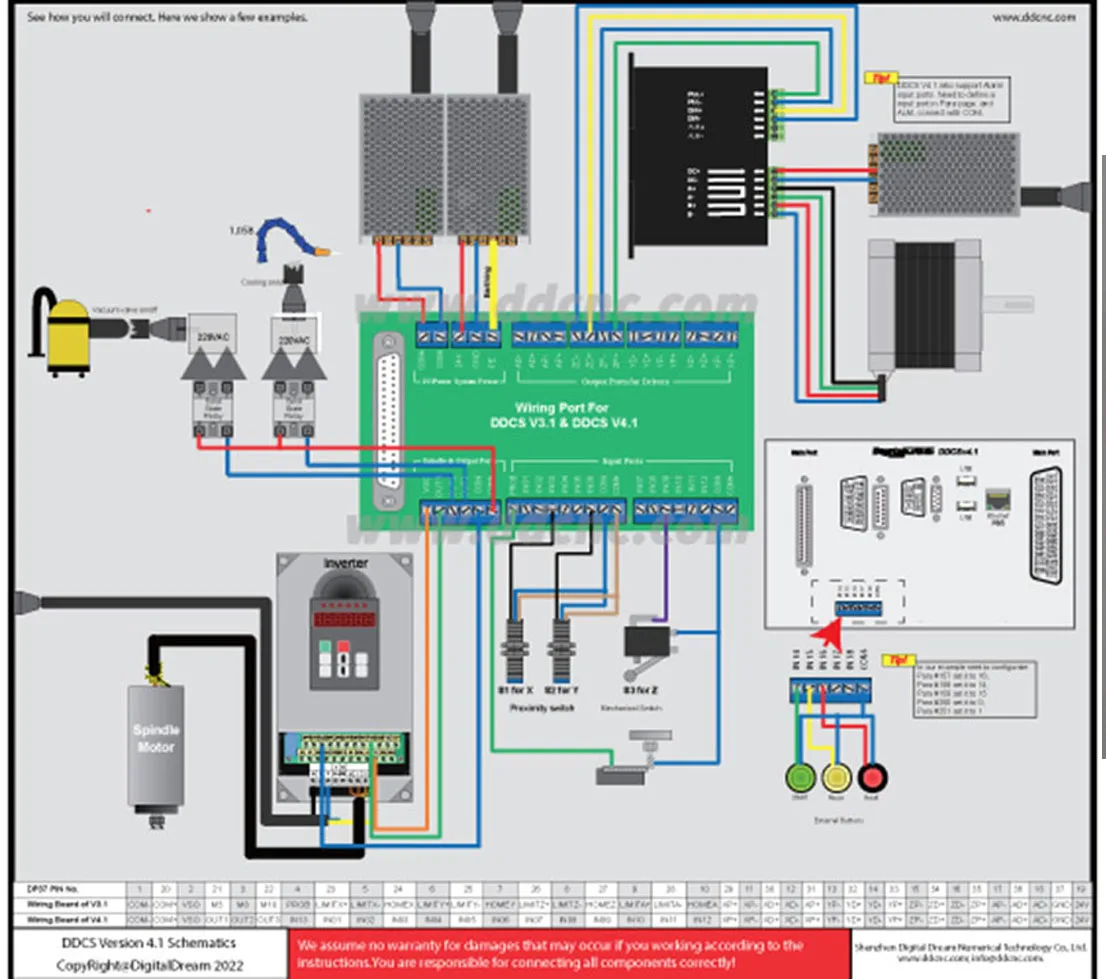

1 × Conselho Breakout

O DDCS V4.1 é um controlador de movimento offline de 3/4 eixos atualizado com base no DDCS V3.1, V2.1 e V1.1. DDCS V4.1 herda as características simples e eficientes consistentes da série DDCS, e de acordo com as deficiências do DDCS V3.1, melhora o algoritmo, adiciona instruções de programação, instruções de rotação, etc., melhora a função da simulação, etc., apoia a configuração do porto do IO, etc., A função do produto do controlador CNC DDCS foi melhorada como um todo, tornando sua função mais estável e poderosa, e mais adequada para as necessidades dos clientes.

O sistema CNC DDCS V4.1 adota a estrutura do projeto ARM + FPGA, o ARM completa a interface homem-máquina e a parte da análise do código, o FPGA completa o algoritmo subjacente e controla a parte da geração do pulso, e o gerador de velocidade fpga adota um gerador de velocidade de 32 bits, o que torna a velocidade e aceleração resolução maior taxa. Design razoável, controle confiável e operação conveniente, o DDCS V4.1 aprimora as funções do produto e a estrutura do layout do painel, mas 17 teclas ainda podem concluir todas as operações de controle offline. O DDCS V4.1 também suporta o conjunto universal de instruções G compatível FANUC.

DDCS V4.1 herda as principais funções do DDCS V3.1. Para usuários que são proficientes no uso 3.1, combinado com este manual, eles podem dominar rapidamente o método de operação do DDCS V4.1 e usar suas funções com proficiência. Espera-se que os principais usuários leiam cuidadosamente antes de ligar o controlador.
Manual, você pode operar este controlador proficientemente.

DDCS V4.1 breve desempenho parâmetros:

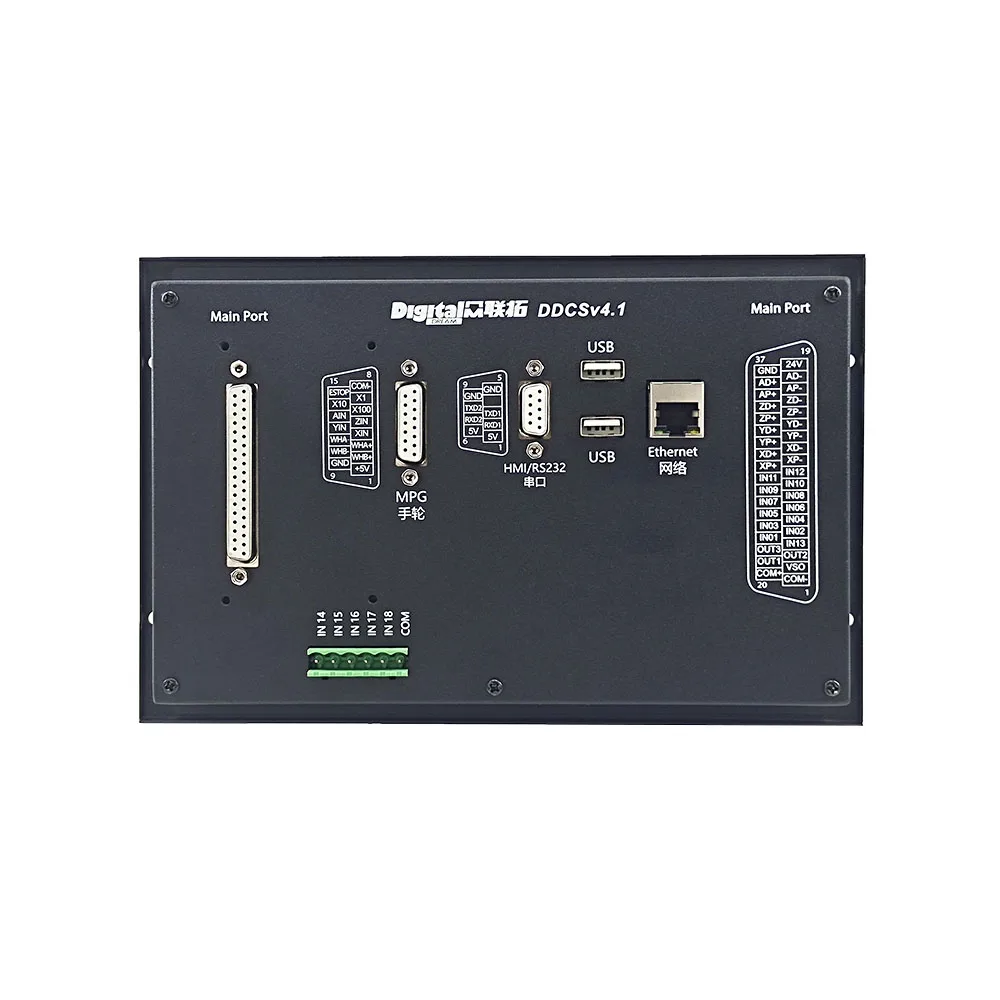

◆ Tela de 7 polegadas, 17 teclas; 18 interfaces de entrada digital isoladas optoacoplador, 3 portas de entrada digital isoladas optoacoplador
O ◆ a versão nova reforça o algoritmo e introduz um algoritmo novo para que o planeamento do movimento faça o trajeto de segmentos pequenos da linha mais liso com os erros configuráveis do contorno

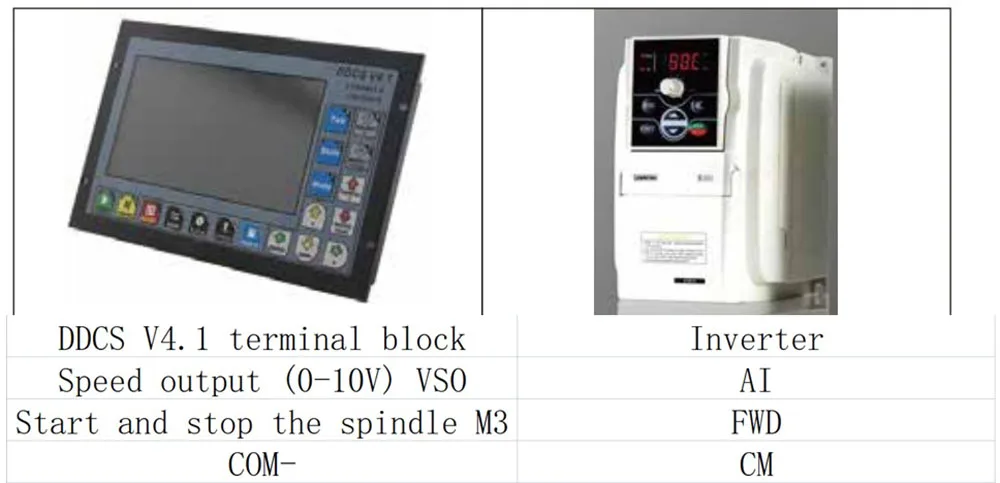

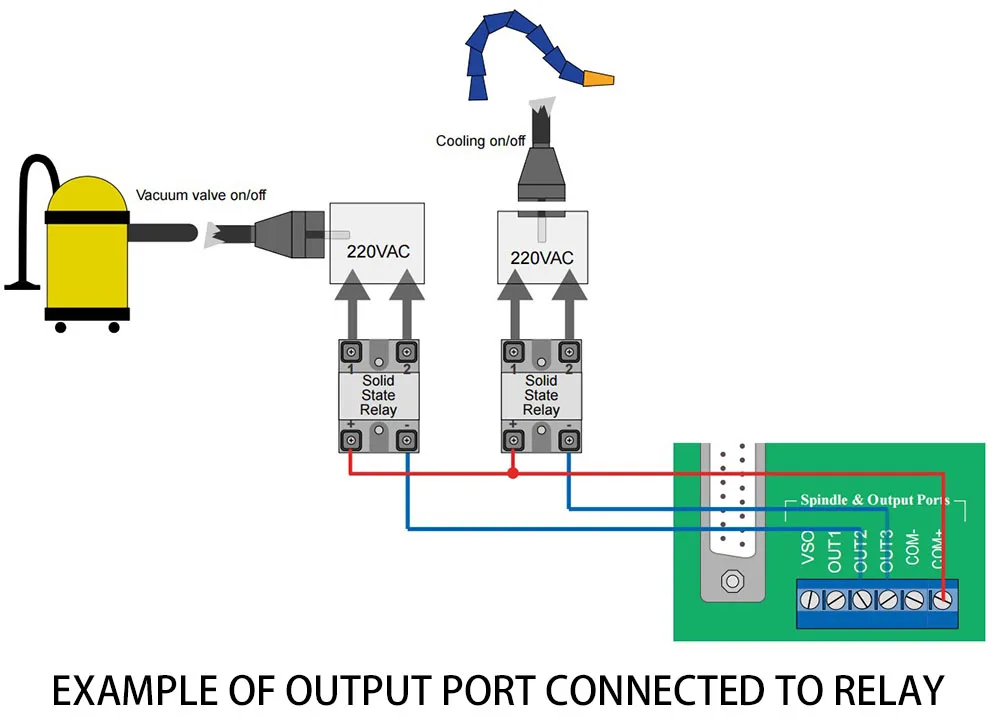

◆ 1 canal 0-10V eixo velocidade controle interface de saída analógica, e o eixo pode ser configurado como um eixo servo;
O modo da movimentação da linha central do ◆ 3-4 adota o modo diferencial e o modo dobro do pulso para que os clientes escolham, a frequência máxima da saída do pulso da interpolação é 500Khz
◆ ARM9 chip controle principal, chip algoritmo núcleo FPGA

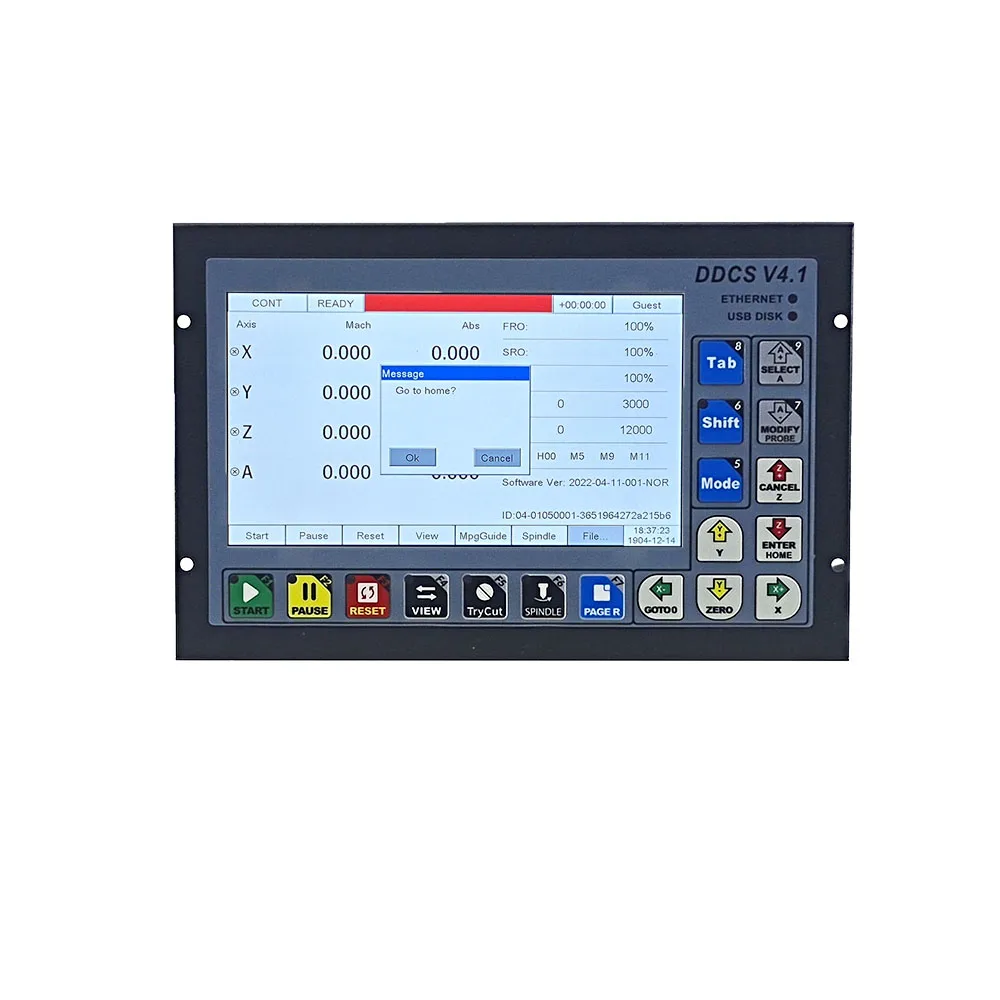

◆ Tela TFT de 7 polegadas; tamanho: 1024x600 pixels, resolução: 72 pixels/inch;
◆ O dispositivo de controle principal é a entrada de energia 24VDC e a capacidade atual não é inferior a 0.5A; a entrada de energia da porta IO também é 24VDC e a capacidade atual é necessária.
É necessário não ser inferior a 0.5A; o sistema de controle de fonte de alimentação de controle principal, a fonte de alimentação IO da porta IO; quando não há fonte de alimentação para a porta IO, todas as portas IO são inválidas
◆ Suporte padrão MPG
◆Support corrida manual de eixo único e ligação e operação de distância fixa dos botões do painel;
Linha running especificada do ◆Support e operação a mais próxima do ponto

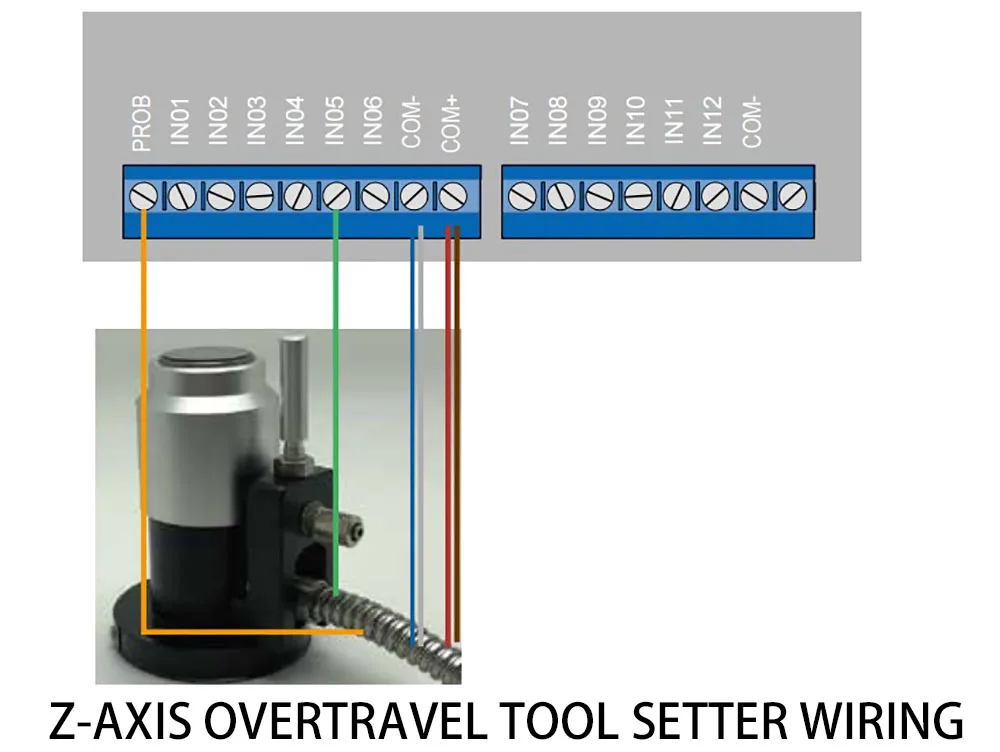

◆ Suporte ferramenta flutuante configuração, ferramenta fixa configuração, canto ponto configuração e medição do comprimento da ferramenta
◆Support array processamento, processamento sequencial, moagem plana e moagem cilíndrica;
◆Support XYZA quatro eixos ajuste do deslocamento
◆Support pausa breakpoints, pontos de interrupção sem energia e pontos de interrupção de carga
◆ Suporta a operação de origem multi-peça, os usuários podem salvar a origem e carregar a origem conforme necessário
◆ Suporte a operação de centralização do eixo X e Y
◆ Suporta operação de simulação e durante a simulação, você pode ajustar a ampliação para observar cuidadosamente se o caminho de programação está alinhado com as expectativas e executar o limite do software
Verificação do bocado, você pode pausar na vontade durante a simulação, após ter pressionado o botão do começo, o sistema começará a execução do ponto de interrupção da pausa da simulação
◆ A comunicação entre o controlador e o computador pode ser realizada através da porta de conexão Ethernet, conveniente para operações de leitura e cópia de arquivos.
◆ A memória do controlador é 1G; o comando G também pode ser lido a partir do disco U, e o tamanho do arquivo do comando G não é necessário
◆ A linguagem do controlador adota codificação internacional, que suporta o texto de basicamente todas as famílias de idiomas. Os clientes podem fazer várias línguas do texto de acordo com suas próprias necessidades.

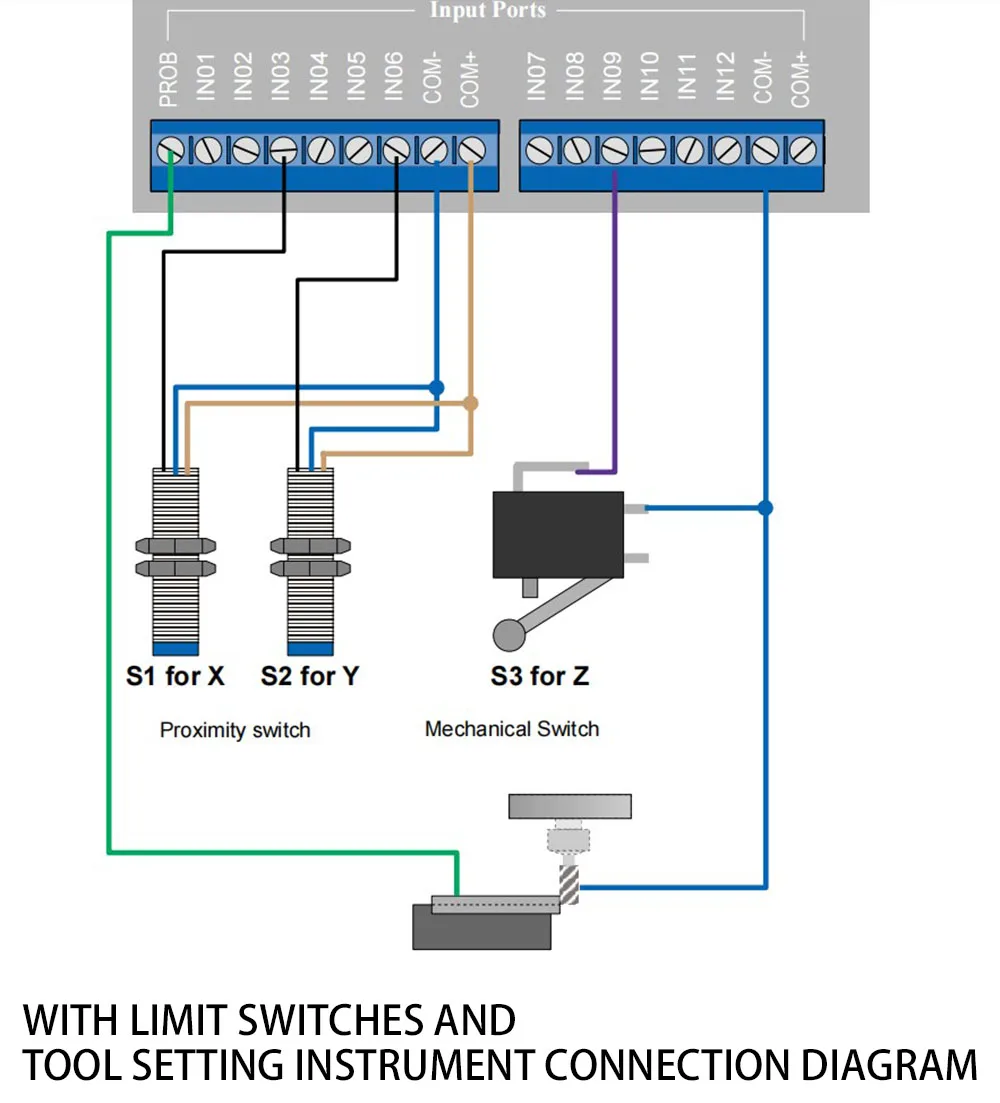

◆DDCS V4.1 controlador suporta apenas NPN tipo limite interruptor;
A autoridade do uso do ◆The do controlador inclui o operador, o administrador e o administrador super.

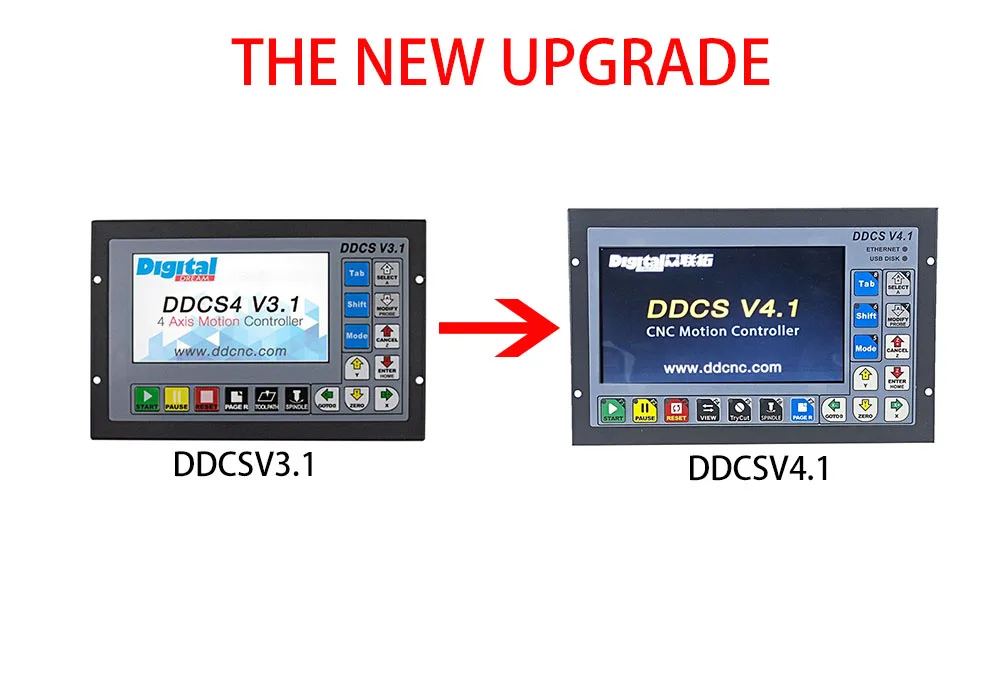

Novos recursos do DDCS V4.1 vs. DDCS V3.1:
◆Adicionado transferência do arquivo via Ethernet
◆ A função do eixo de mapeamento é adicionada à função de controle numérico (pode ser usada para configurar a máquina com estrutura de pórtico Y duplo);
O eixo do ◆The pode igualmente ser configurado como um eixo servo;
Ajuste viés ◆Added
◆Instructions adicionaram instruções coordenadas polares e instruções de rotação, e as instruções de compensação do raio são perfeitas;
O planeamento do ◆Motion introduz um algoritmo novo para fazer caminhos pequenos do segmento da linha mais lisos com erros configuráveis do contorno
O total do ◆A de três funções da detecção é apoiado: detecção do canto, detecção interna do centro do círculo, e detecção exterior do centro do círculo;
◆ Melhorou a função inicial de linha especificada e a função inicial de ponto mais próxima, não importa quão grande seja o arquivo, ele pode ser iniciado rapidamente em alguns segundos;
◆Melhore a função da simulação. Durante a simulação, você pode ajustar a ampliação para observar cuidadosamente se o caminho de programação atende às expectativas e realizar a verificação do limite do software. Durante a simulação, você pode pausar à vontade. Após pressionar o botão Iniciar, o sistema iniciará a partir do breakpoint da simulação.

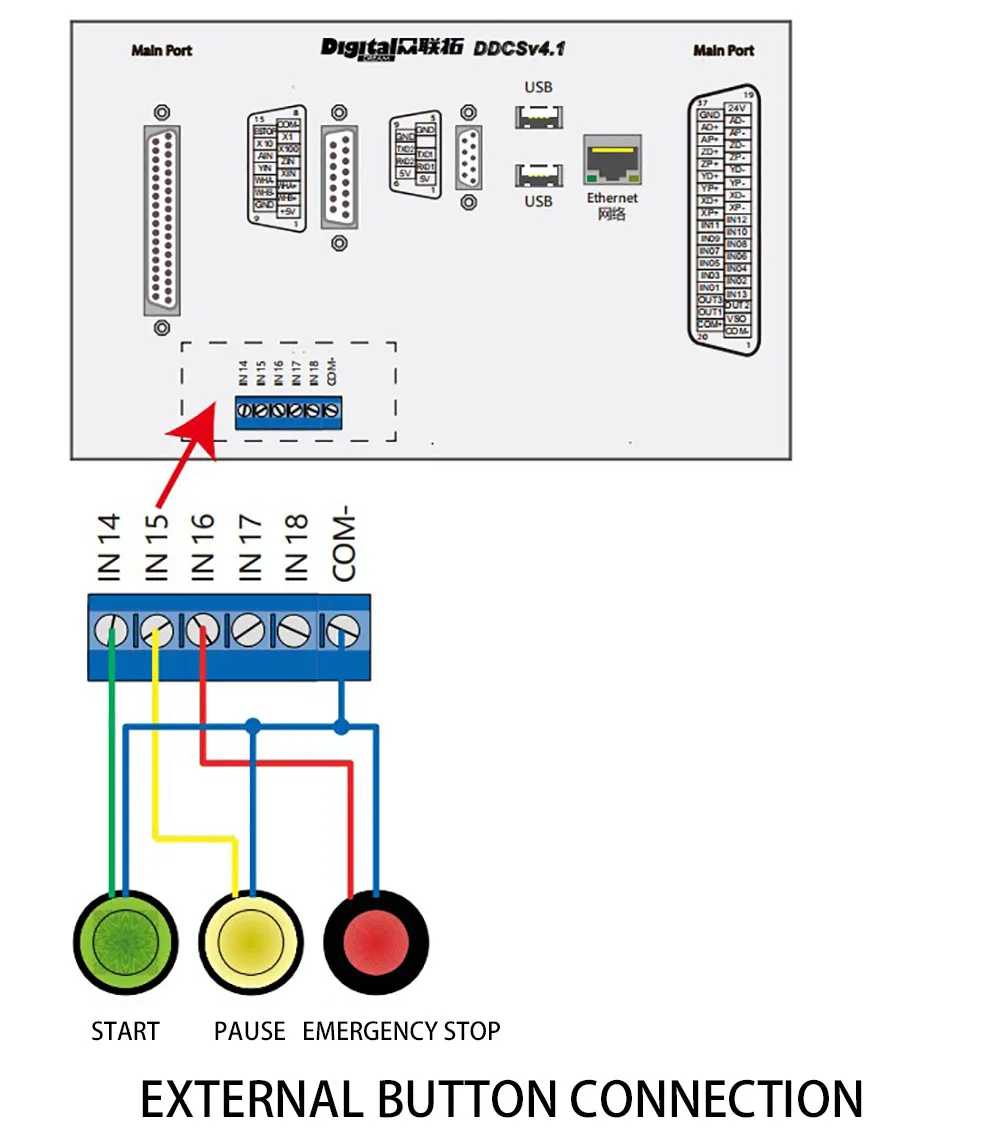

◆Em termos do porto de entrada, a função do porto pode ser configurada arbitrariamente, e o apoio do alarme do motorista é adicionado;
◆Para o eixo a, um codificador cíclico é adicionado. O codificador cíclico é especialmente útil para processar arquivos cujo a continua crescendo.
◆ Adicionado o prompt de erro de análise, o DDCS V3.1 não esteve lá e parará diretamente se houver erro de análise;
◆Language adota codificação internacional, que suporta basicamente todas as línguas. A vantagem é que você pode fazer pacotes de idiomas de vários caracteres.
◆Aumente o parâmetro de configuração da parada da emergência para resolver o impacto enorme causado pela parada direta quando a máquina-ferramenta se move na alta velocidade
◆ O gerador de velocidade FPGA adota o gerador de velocidade de 32 bits e a resolução de velocidade e aceleração é maior.
