- Produto Químico de Alta Preocupação: Nenhum
- Material: Aço inoxidável
- Origem: CN (Origem)
- Tipo: Ferragens para móveis
- Spindle Taper: BT40
- No. of Spindles: Single
- Dimension(L*W*H): 2750x2300x2300mm
- Weight (T): 5.2 T
- Table Size (mm): 1000x500mm
- CNC Control System: GSK, FANUC,
- Number of Axes: 3, 4, 5
- Table Travel (X) (mm): 800 mm
- Table Travel (Y) (mm): 500 mm
- Table Travel (Z) (mm): 500 mm
- Positioning Accuracy (mm): ±0.005
- Repeatability (X/Y/Z) (mm): ±0.003
- Range of Spindle Speed(r.p.m): 20 - 8000 r.p.m
- Spindle Motor Power(kW): 7.5
- Max. Table Load(kg): 500 kg
- Rapid Feed Speed(m/min): 10000mm/min
- Min. Time of Tool Change(s): 2
- Tool Magazine Capacity: 24
- Key Selling Points: High-accuracy
- Voltage: 220/380V
- Applicable Industries: Garment Shops, Machinery Repair Shops, Manufacturing Plant
- Marketing Type: Hot Product 2022
- Machinery Test Report: Provided
- Video outgoing-inspection: Provided
- Warranty of core components: 1 Year
- Core Components: Motor
- CNC or not: CNC
- Product name: CNC Machining Center VMC850
- Machine Type: CNC Vertical Machining Center
- Application: Metal Machining Center
- Controlling Mode: CNC Control
- Processing: Metal Cutting CNC Milling Machine
- Function: Metal Working
- After Warranty Service: Online support

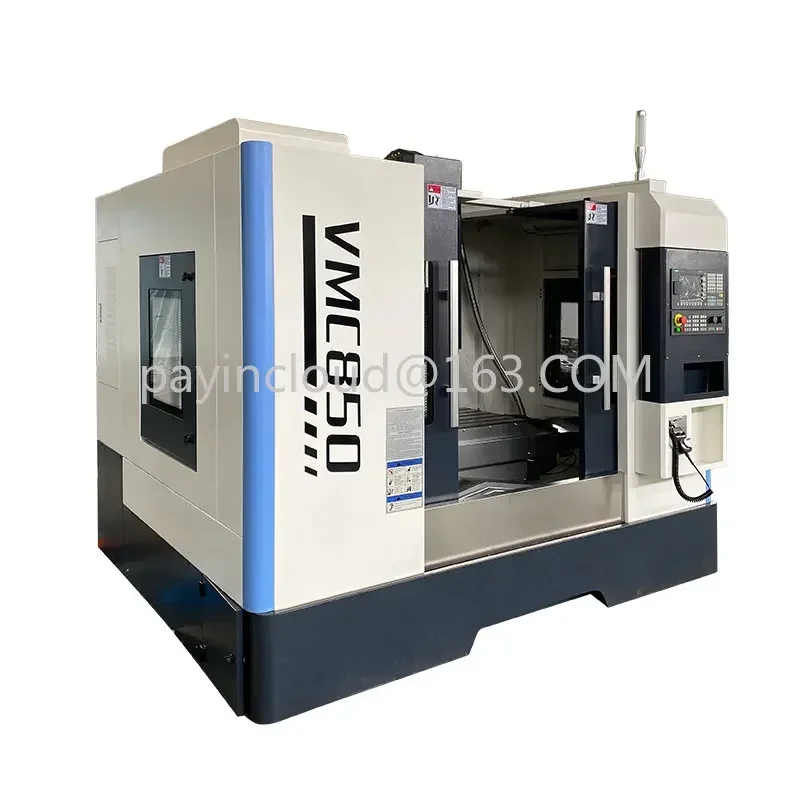

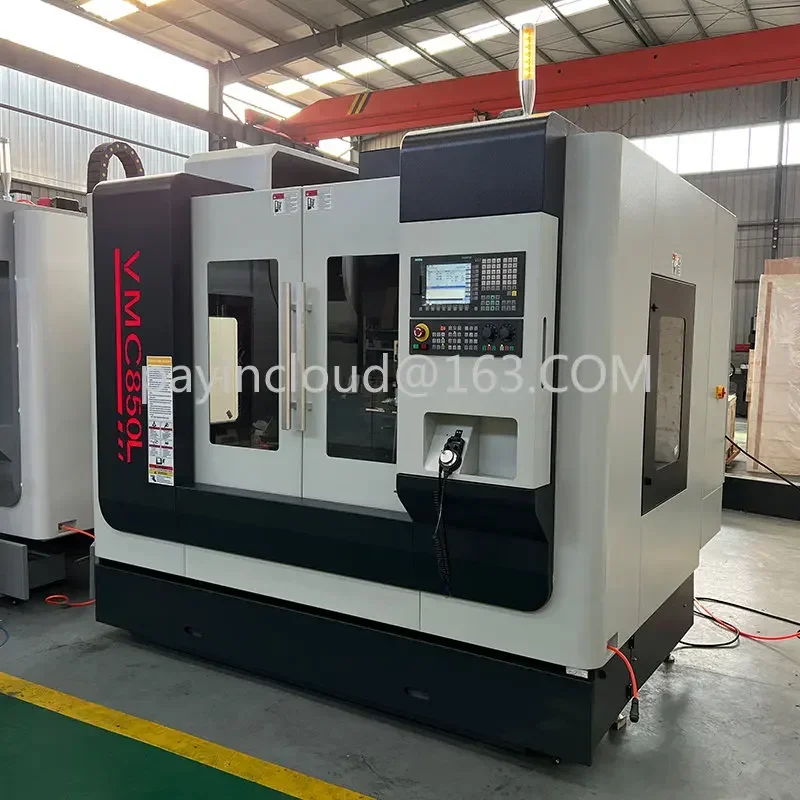

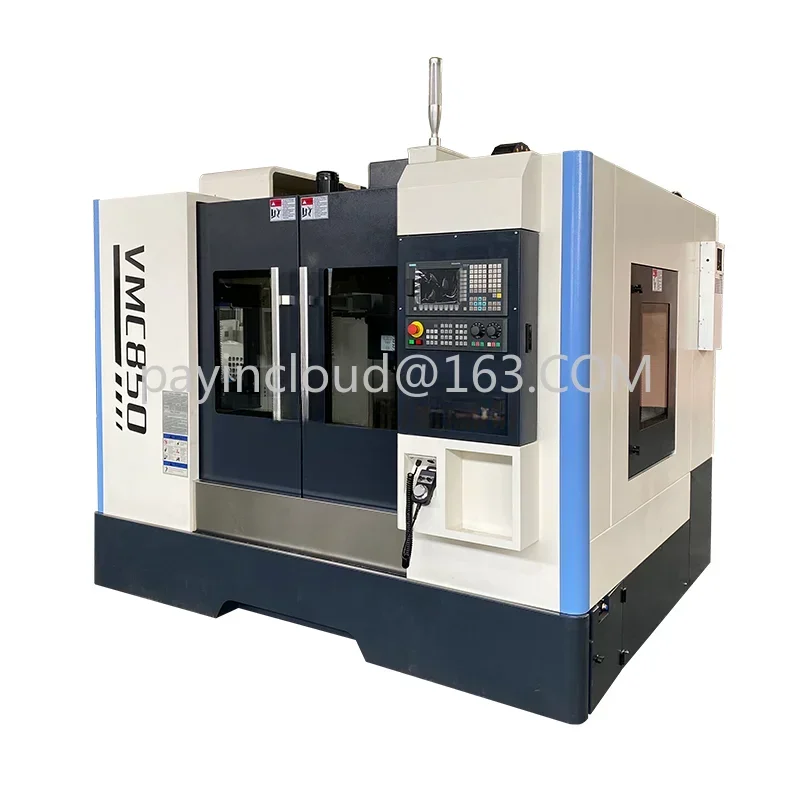

Novo Centro de Usinagem Vertical de Alta Qualidade de 3 Eixos VMC850 com Controlador CNC GSK
ATENÇÃO:
1. O preço apenas para referência, o custo específico baseado em suas necessidades e no porto de destino, entre em contato conosco para obter mais detalhes e cotações do produto
2. Enviamos por via marítima!!!
Descrição do Produto
Principais características do centro de usinagem CNC vertical:

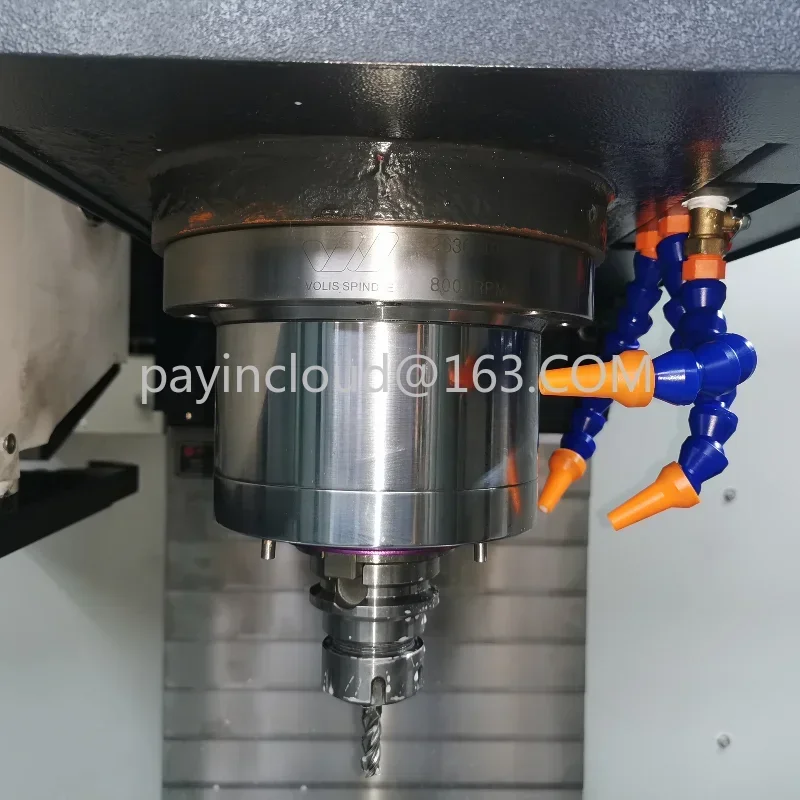

1. A unidade de fuso ROYAL de Taiwan com servomotor de 7,5KW pode atingir uma velocidade de rotação de 8000rpm. A baixa velocidade é para corte por gravidade, e a alta velocidade é boa para corte leve de precisão.
2. Os eixos X, Y e Z utilizam guias lineares, todas importadas da Alemanha. O grande tamanho da guia linear pode diminuir a folga entre diferentes guias e, ao mesmo tempo, aumentar a precisão.
3. Adota fuso de esferas de precisão PMI de Taiwan, contraporcas de precisão YINSH de Taiwan e rolamentos NSK do Japão. É conectado diretamente a um acoplamento flexível, permitindo alta eficiência e baixo folga.
4. Possui trocador de ferramentas tipo disco, com capacidade para até 24 ferramentas, permitindo selecionar a ferramenta mais próxima e economizar tempo.
5. Todo o passo do eixo de transmissão é ajustado com interferômetro laser de alta precisão para corrigir o erro de passo e
erro de folga, para que a precisão de posicionamento de cada eixo seja mais exata, e seja mais adequado para produzir alta -
peças de precisão.
erro de folga, para que a precisão de posicionamento de cada eixo seja mais exata, e seja mais adequado para produzir alta -
peças de precisão.
6. Introduziu um sistema de lubrificação centralizada automática e quantitativa para lubrificar peças móveis, como guias, fusos de esferas e assim por diante.
|
Especificação
|
VMC850
|
|
Deslocamento do eixo X
|
800mm
|
|
Deslocamento do eixo Y
|
500mm
|
|
Deslocamento do eixo Z
|
500mm
|
|
Distância do fuso ao topo da mesa
|
150-650mm
|
|
Centro do fuso até a superfície da coluna
|
550mm
|
|
Tamanho da mesa
|
1000×500mm
|
|
Carga máxima
|
500kg
|
|
Largura da ranhura em T
|
18mm
|
|
Quantidade de ranhuras em T
|
5
|
|
Conicidade do fuso
|
BT40
|
|
Velocidade do fuso
|
8000rpm
|
|
Motor do fuso
|
7.5kw
|
|
Diâmetro máximo da ferramenta
|
φ80/φ150mm
|
|
Comprimento máximo da ferramenta
|
200mm
|
|
Peso máximo da ferramenta
|
8kg
|
|
Avanço rápido dos eixos X,Y
|
24000mm
|
|
Avanço rápido do eixo Z
|
20000mm
|
|
Alimentação de corte
|
1-10000mm/min
|
|
Precisão de posicionamento
|
±0.01mm
|
|
Precisão de reposicionamento
|
±0.003/300mm
|
|
Capacidade do dispositivo de energia
|
15KVA
|
|
Capacidade do sistema de arrefecimento
|
200L
|
|
Potência da bomba de refrigeração
|
120W
|
|
Vazão da bomba de refrigeração
|
50L/min
|
|
Altura manométrica nominal do sistema de arrefecimento
|
10m
|
|
Usando pressão de ar
|
0.6MPa
|
|
Dimensões
|
2750×2300×2300mm
|
|
Peso líquido
|
5200Kg
|

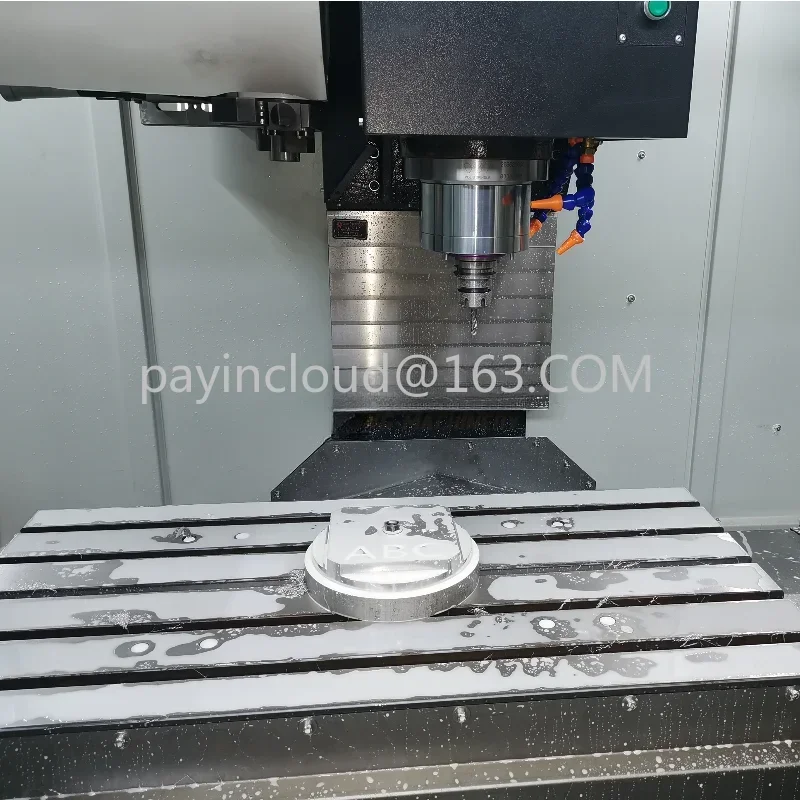

Imagens Detalhadas
Configuração Opcional
Utilizando a força magnética do forte campo magnético gerado pelo material magnético permanente, os chips são adsorvidos na placa magnética de trabalho do transportador de chips.
O sistema é opcional.
