- Químico Hign-em causa: Nenhum
- Nome da marca: YUN DUAN
- Número do modelo: GGP5080
- Largura ou Diâmetro da Guia: 12mm
- Origem: CN (Origem)
- Certificado: CE
- Effective Stroke: 100mm-300mm Optional
- Total length: Effective Stroke+120mm
- Ballscrew type: SFU1605
- Horizontal load: 40KG (Max)
- Vertical load: 20KG (Max)
- Module material: Industrial Aluminum Profile
- Module width: 80mm
- Repeat positioning accuracy: 0.02mm-0.05mm
- Ballscrew accuracy: C7
- product keyword 1: sliding table
- product keyword 2: sliding table linear rail stage
- product keyword 3: linear guide rail cnc motion stage
- product keyword 4: Ball Screw Module
- product keyword 5: CNC Motion Stage
- product keyword 6: Linear Guide Rail Table CNC Motion Stage
- product keyword 7: Linear Motor kit
- product keyword 8: Motorized Linear Table
- product keyword 9: z axis sliding table
- product keyword 10: ball screw linear rail with motor
- product keyword 11: z axis cnc kit
- product keyword 12: z axis nema 23
- product keyword 13: cnc sliding table
- product keyword 14: linear stage
- product keyword 15: linear translation stage
- product keyword 16: Motorized Ball Screw Linear Guide
- product keyword 17: xy stage motorized
Caro amigo, enviaremos de acordo com sua seleção.
● Apenas mesa deslizante:
1 * mesa deslizante de trilho de eixo óptico
Acoplamento de 1*8mm a 8mm para motor Nema 23

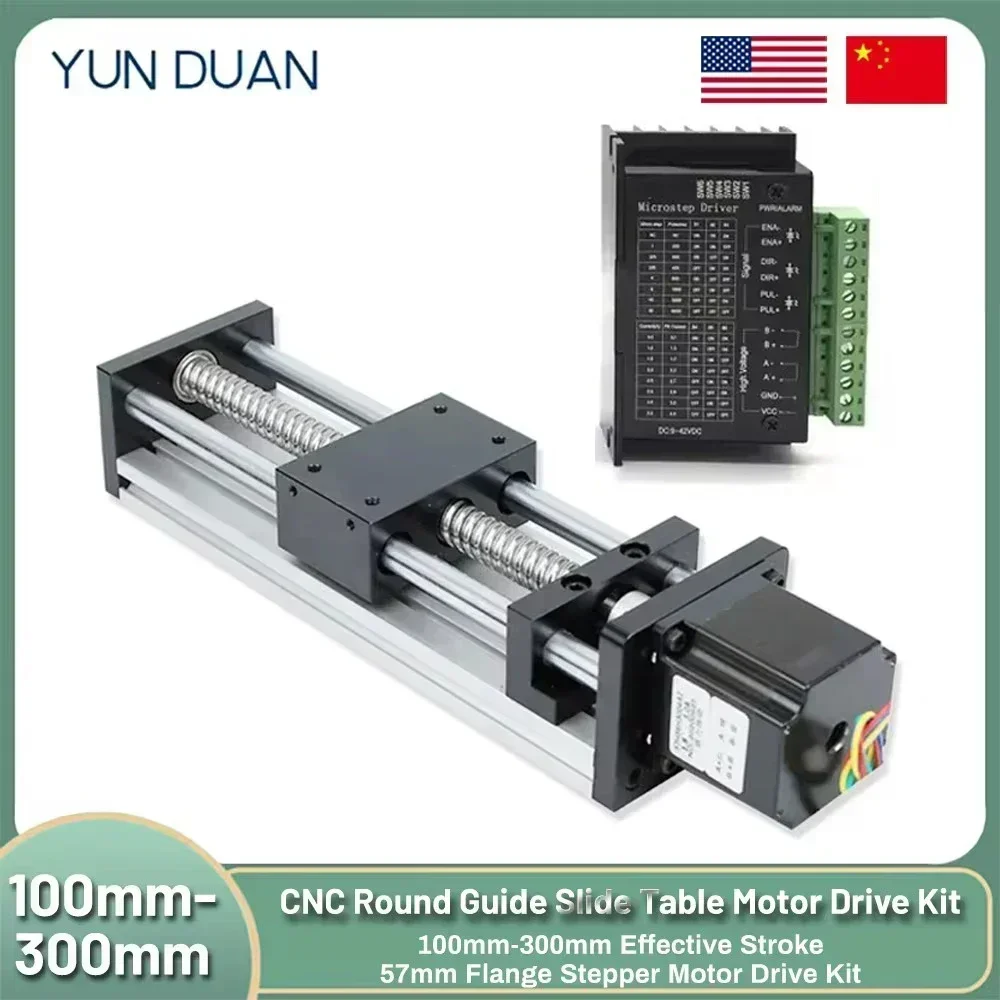

● Kit de motor de 1,2/2/3Nm:
1 * mesa deslizante de trilho de eixo óptico
1 * motor de passo de circuito aberto Nema 23 57 mm
1 * unidade DM556
Acoplamento de 1*8mm a 8mm
● Motor codificador 1,5/2,2/3Nm:
1 * mesa deslizante de trilho de eixo óptico
1 * motor de passo de circuito fechado Nema 23 57 mm
1 * unidade HB808C
Acoplamento de 1*8mm a 8mm

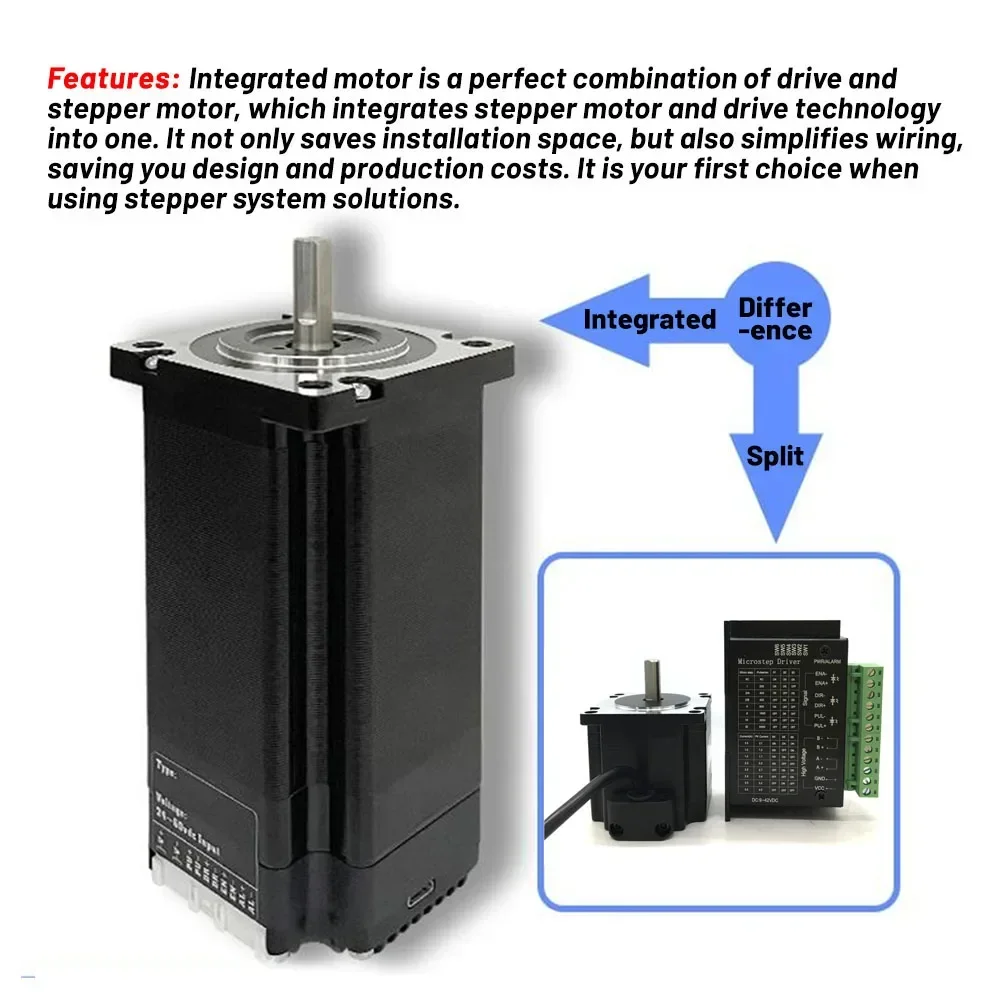

●1,5/2/3,2Nm Kit tudo em um:
1 * mesa deslizante de trilho de eixo óptico
1 * acionamento de motor de passo de circuito fechado Nema 23 57mm integrado
Acoplamento de 1*8mm a 8mm
PS:Se você precisar de mais especificações da mesma mesa deslizante, clique neste link: https://www.aliexpress.com/item/3256805979026184.html?gatewayAdapt=4itemAdapt
● Apenas mesa deslizante:
1 * mesa deslizante de trilho de eixo óptico
Acoplamento de 1*8mm a 8mm para motor Nema 23
● Kit de motor de 1,2/2/3Nm:
1 * mesa deslizante de trilho de eixo óptico
1 * motor de passo de circuito aberto Nema 23 57 mm
1 * unidade DM556
Acoplamento de 1*8mm a 8mm
● Motor codificador 1,5/2,2/3Nm:
1 * mesa deslizante de trilho de eixo óptico
1 * motor de passo de circuito fechado Nema 23 57 mm
1 * unidade HB808C
Acoplamento de 1*8mm a 8mm
●1,5/2/3,2Nm Kit tudo em um:
1 * mesa deslizante de trilho de eixo óptico
1 * acionamento de motor de passo de circuito fechado Nema 23 57mm integrado
Acoplamento de 1*8mm a 8mm
PS:Se você precisar de mais especificações da mesma mesa deslizante, clique neste link: https://www.aliexpress.com/item/3256805979026184.html?gatewayAdapt=4itemAdapt

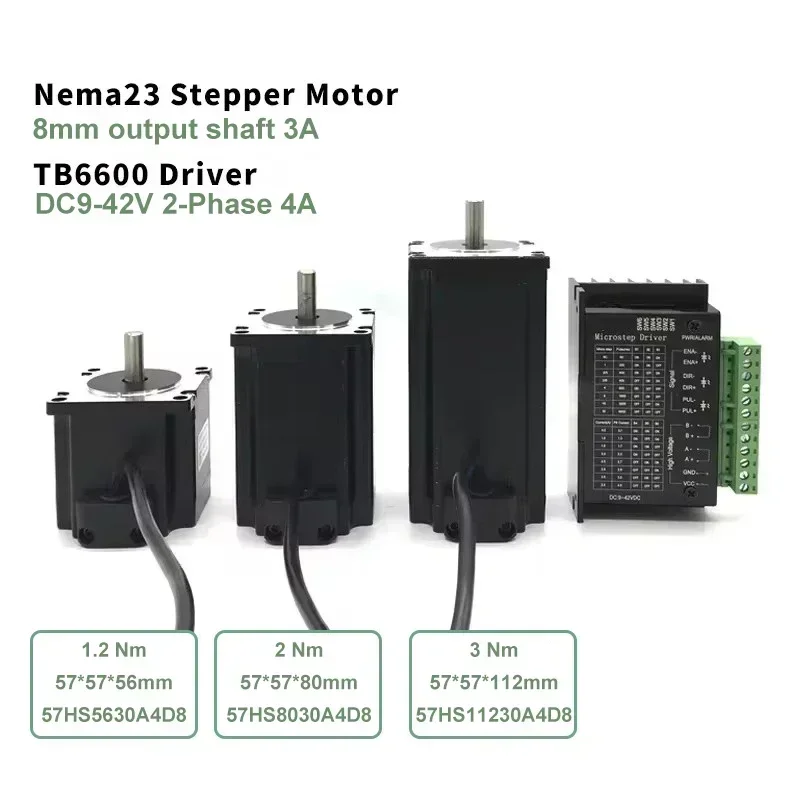

| Parâmetros técnicos do motor de passo com flange Nema23 de 57 mm | ||||||||
| Modelo | Tipo de motor | Com/sem codificador | Torque de retenção (N.m) |
Comprimento corporal (mm) |
Atualmente (A) |
Resistência de fase (Ω) |
Momento de inércia (g.cm2) |
Saída diâmetro (mm) |
| 57HS5630A4 | motor de passo de circuito aberto | sem | 1.2 | 56 | 3 | 0.8 | 280 | 8 |
| 57HS8030A4 | 2 | 80 | 3 | 1.2 | 580 | |||
| 57HS11230A4 | 3 | 112 | 3 | 1.6 | 800 | |||
| 57HB250-54B | motor de passo de circuito fechado | com | 1.5 | 56 | 4.2 | 0.4 | 280 | |
| 57HB250-80B | 2.2 | 80 | 4.2 | 0.7 | 500 | |||
| 57HB250-112B | 3 | 112 | 4.2 | 0.8 | 800 | |||
| HBT5756C | integrado acionamento do motor de passo de circuito fechado |
com | 1.5 | 76 | 3 | 0.93 | 300 | |
| HBT5776C | 2 | 96 | 3.5 | 0.4 | 450 | |||
| HBT57112C | 3.2 | 132 | 4.5 | 0.78 | 760 | |||

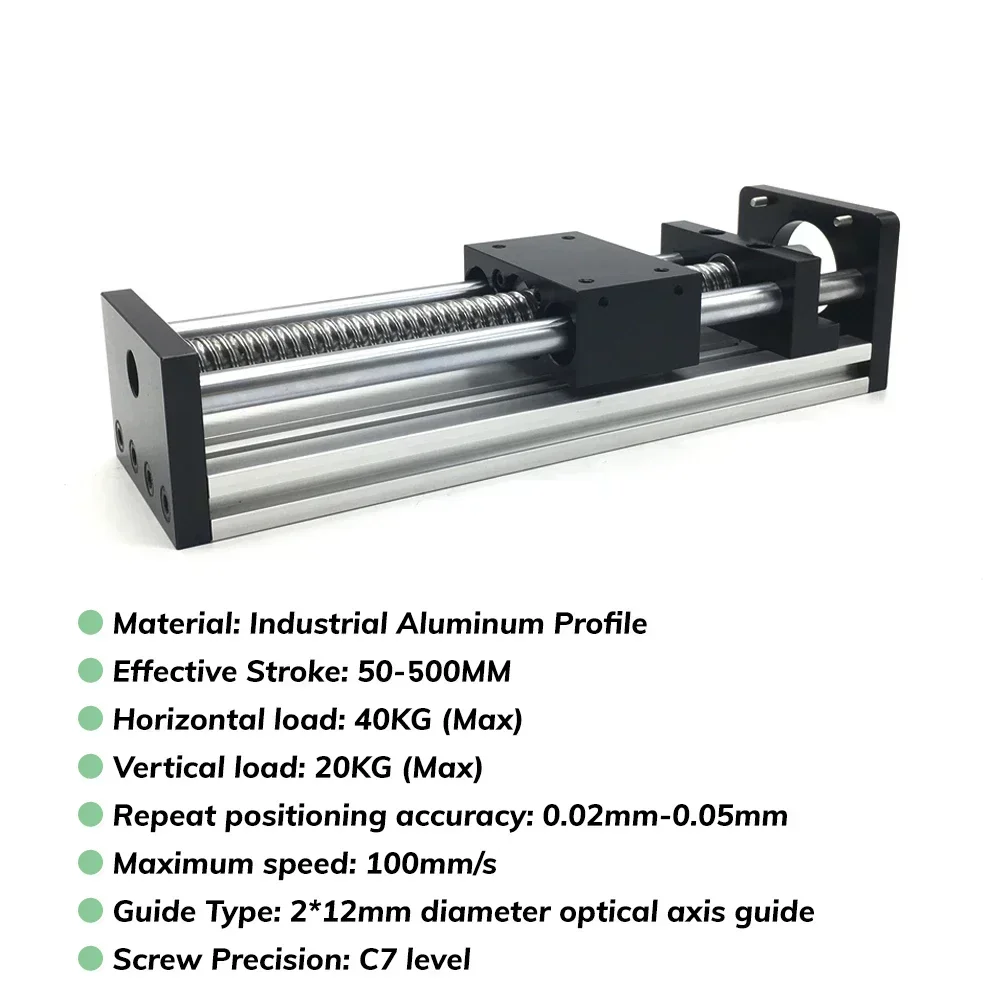

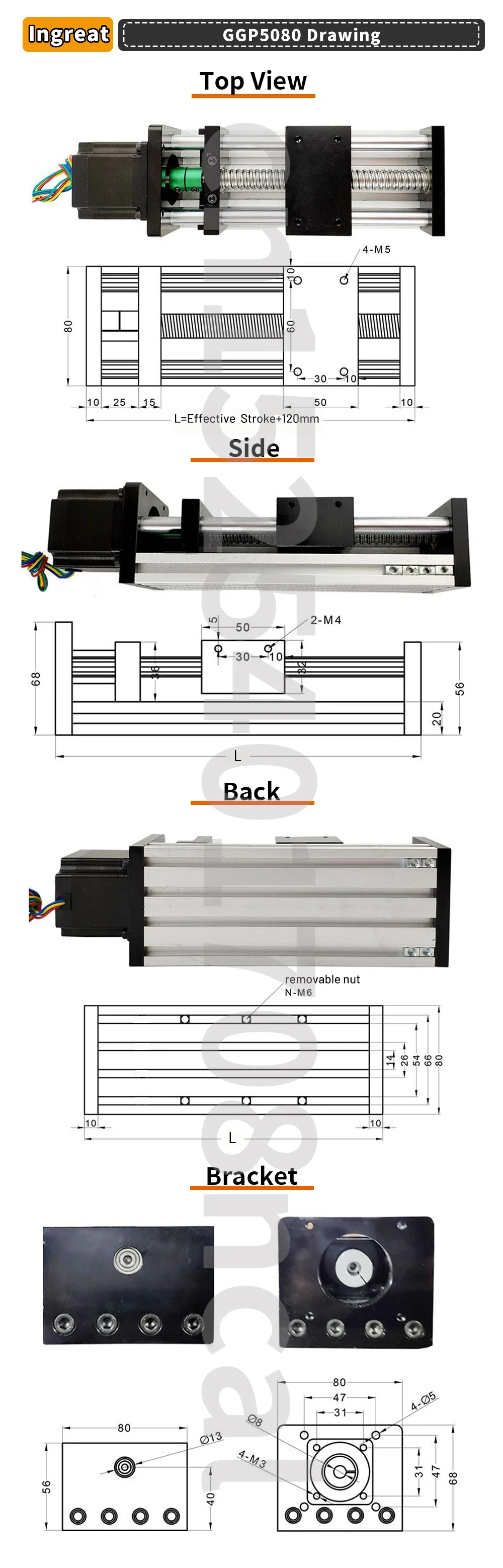

Mesa deslizante Parâmetro Técnico:
●Modelo: GGP5080
●Modelo 3D: https://drive.google.com/file/d/1JgK4fXDUxmmYTPvVMeEU75yLmM8aFCUW/view?usp=sharing
● Tipo de parafuso esférico: SFU1605 (Diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)
●Precisão do parafuso esférico: Nível C7
●Curso efetivo: 50mm-300mm Opcional

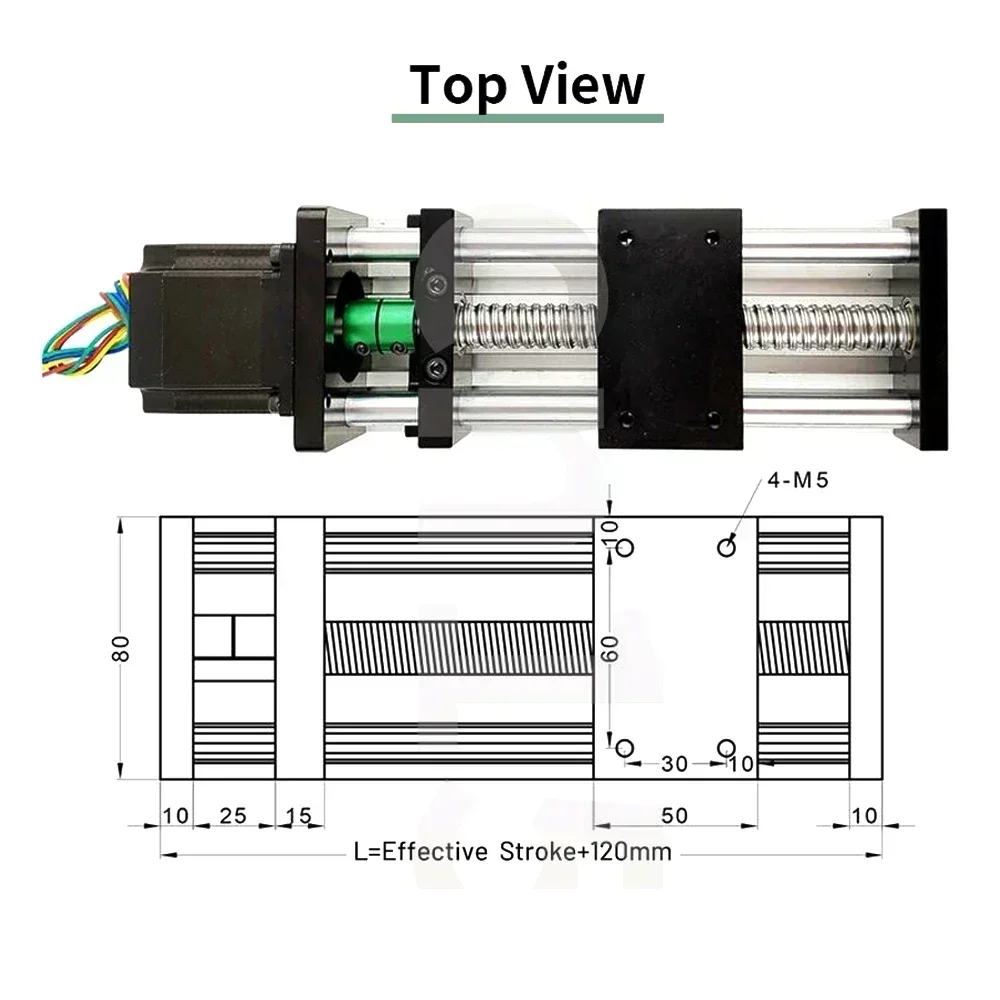

●Comprimento total: Curso efetivo + 120 mm

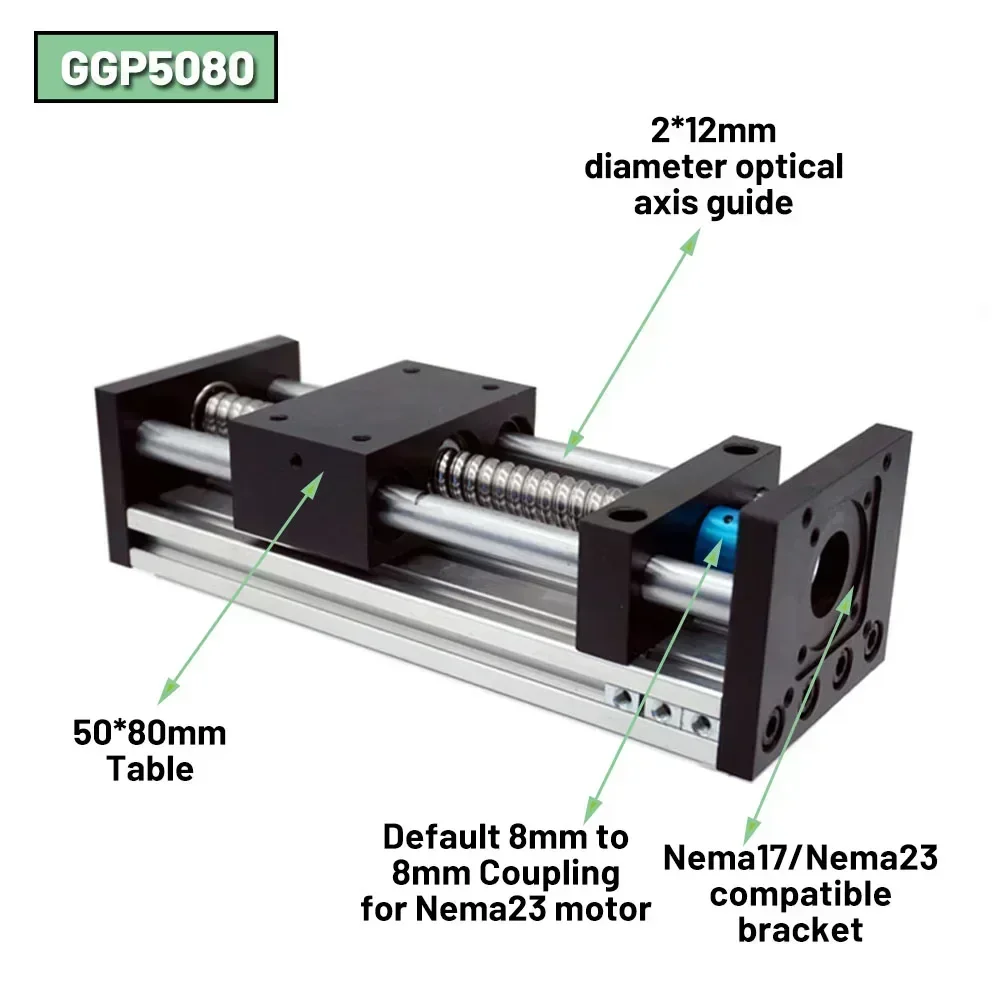

●Tamanho do painel móvel: 50*80mm
●Suporte do motor: Compatível com motor de passo Nema 23 57 mm

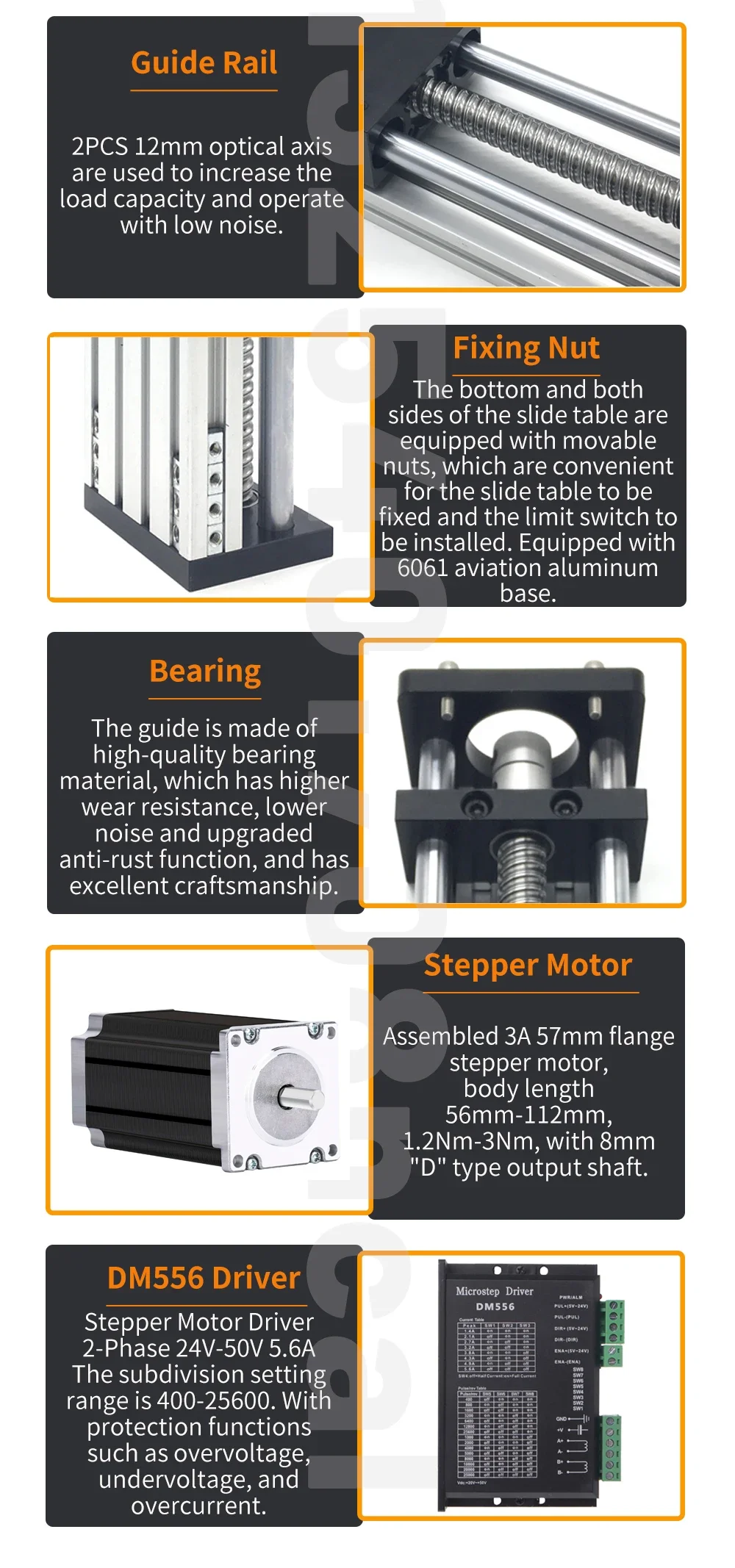

●Tipo de guia: 2pcs haste de eixo óptico de 12mm
●Carga horizontal: 40KG (máx.)
●Carga vertical: 20KG (máx.)
●Velocidade máxima: 100mm/s
●Precisão de posicionamento repetido do parafuso esférico: 0,02-0,05 mm
●Material: Perfil de alumínio industrial
Parâmetro técnico do acionamento do motor de passo de circuito aberto:
●Modelo:TB6600
●Manual:https://drive.google.com/open?id=1NHNwZy4P7mjvHdQcrkXWJ-gS2cBF_tMk
●Tensão de entrada: CC 9-42 V
●Corrente de entrada/saída: 0,5,5A
●Potência máxima: 150W
●Subdivisão: 1,2,4,8,16,32
Parâmetro técnico da unidade do motor de passo de circuito fechado:
●Modelo: HB808C
●Tipo: Acionamento do motor de passo de circuito fechado DSP
●Corrente máxima de pico: 13A
●Frequência de resposta de impulso: 200KHz
●Driver de micropasso: 200 ~ 25600ppr
●Tensão de entrada: 2480 VCC
●Função de proteção: Sobretensão, sobrecorrente, erro de rastreamento, excesso de prova
●Entrada de sinal: Suporta modos PUL/DIR e CW/CCW (diferença)
●Compatível: sinal de 4,5 ~ 28 V (não precisa de resistor)
●Manual: drive.google.com/file/d/1fU9u9NEfwOcw74qrgEfXbAI2GPxqn9uV/view?usp=compartilhamento
●Software de depuração: drive.google.com/open?id=1YuBFsTPk9V8saZ3A2UdLPNBcjAtGW5J
●Link de compra de cabo de depuração especial: https://www.aliexpress.com/item/2255801060937637.html?gatewayAdapt=4itemAdapt
