- Produto Químico de Alta Preocupação: Nenhum
- Torque de Retenção: 1.2/2/3N.m
- Ângulo de Passo: 1.8
- Fase: 2
- Número do modelo: 57HB250-80B+HB808C
- Tipo: HYBRID
- Certificado: ce
- Origem: CN (Origem)
- Comprimento do cabo: 3 m
- Certificado: CE
- Motor Holding Torque: 1.2Nm-3Nm
- Step Angle: 1.8 degrees
- Nema23 Motor Current: 3A

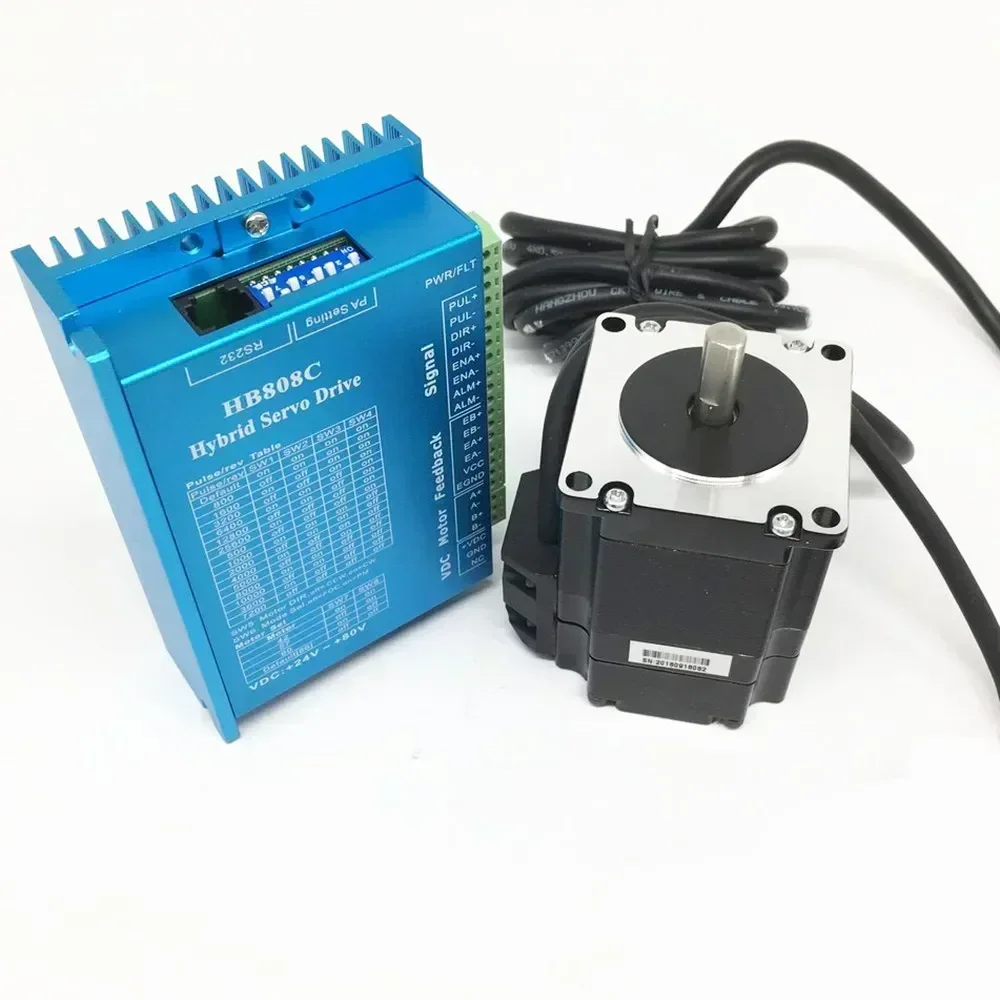

1 x driver HB808C
1 x motor Nema 23

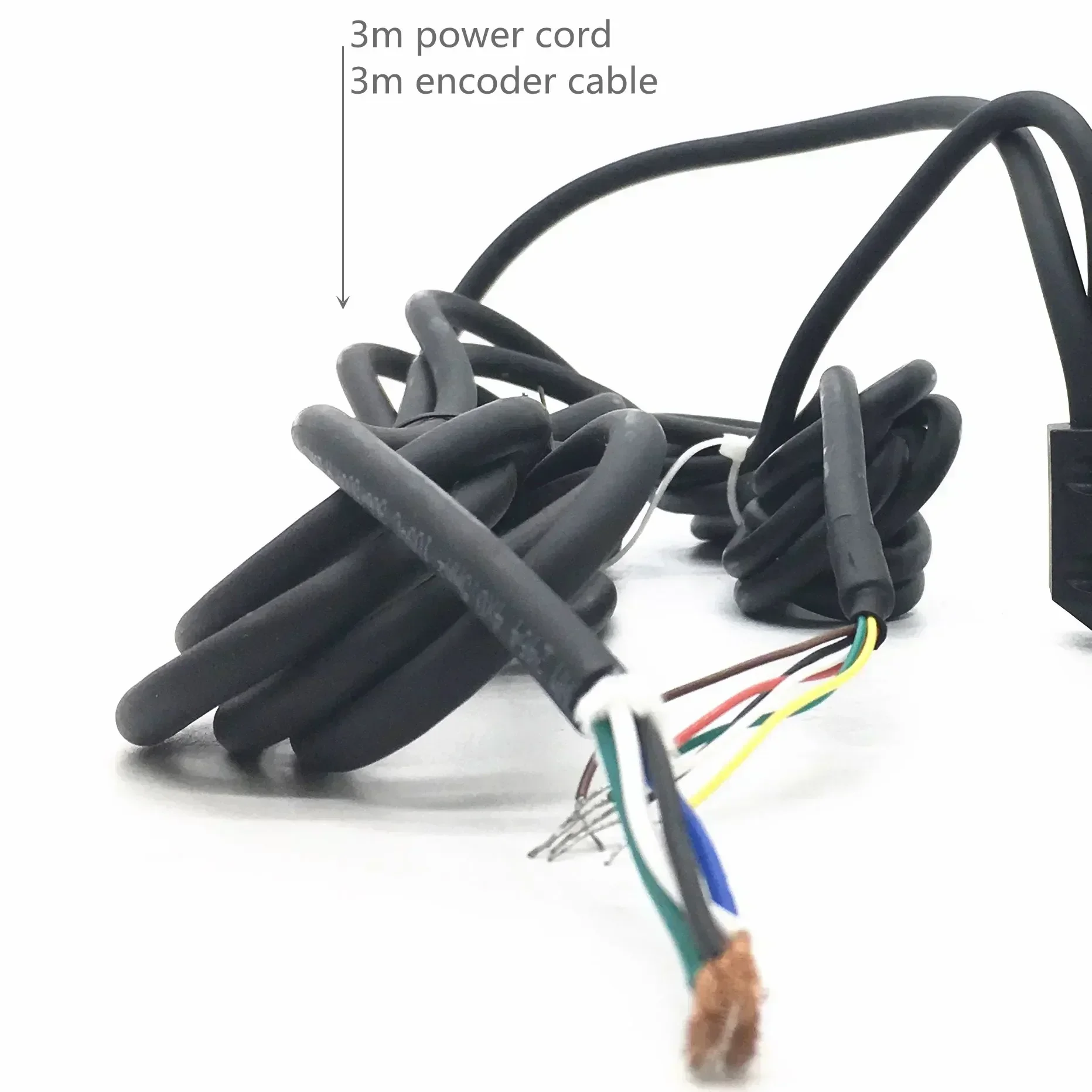

1x3m cabo codificador (embutido)
1x3m cabo de alimentação (embutido)

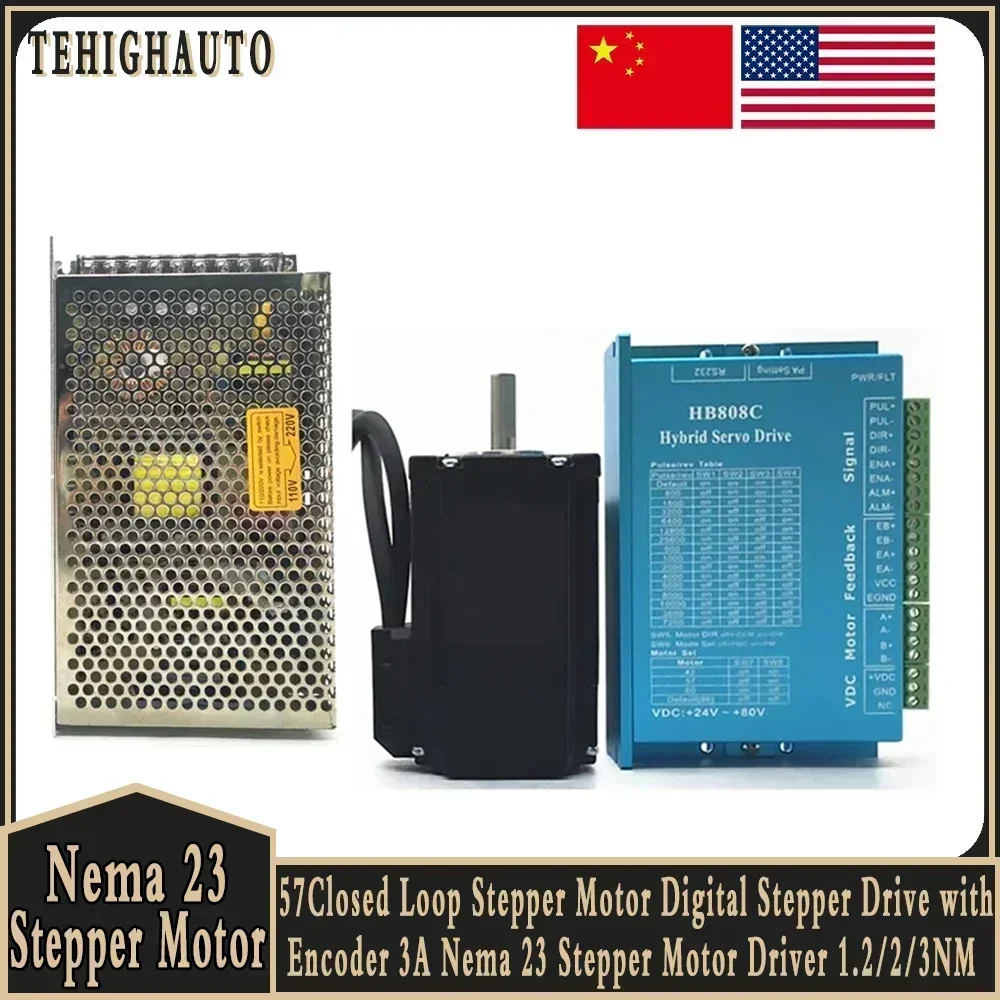

Kit de energia:
1 x driver HB808C
1 fonte de alimentação de 200 W-24 V
1 x motor Nema 23
1x3m cabo codificador (embutido)
1x3m cabo de alimentação (embutido)

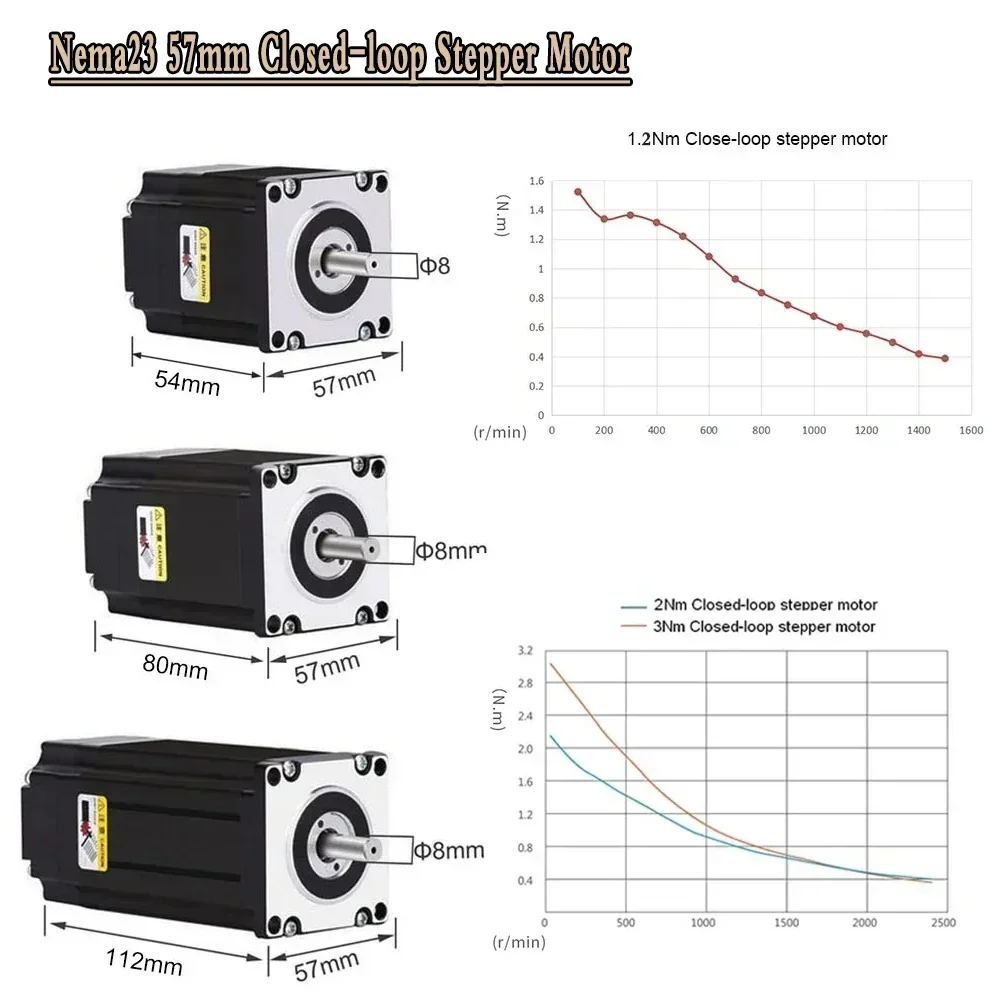

Parâmetro de passo de circuito fechado Nema 23:
1. Flange: NEMA23 57MM
2. ângulo de passo: 1,8 graus
3.Fase: 2PH
4. Torque de retenção: 1,2/2/3N.M
5. comprimento do motor: 56/80/112mm
6. Velocidade nominal: 1000RPM
7. Codificador: 1000 linhas
8.Resistência: 0,4/0,7/0,8(ohm)
9. Indutância: 1,2/2/3,5mH
10.Classe de isolamento: B

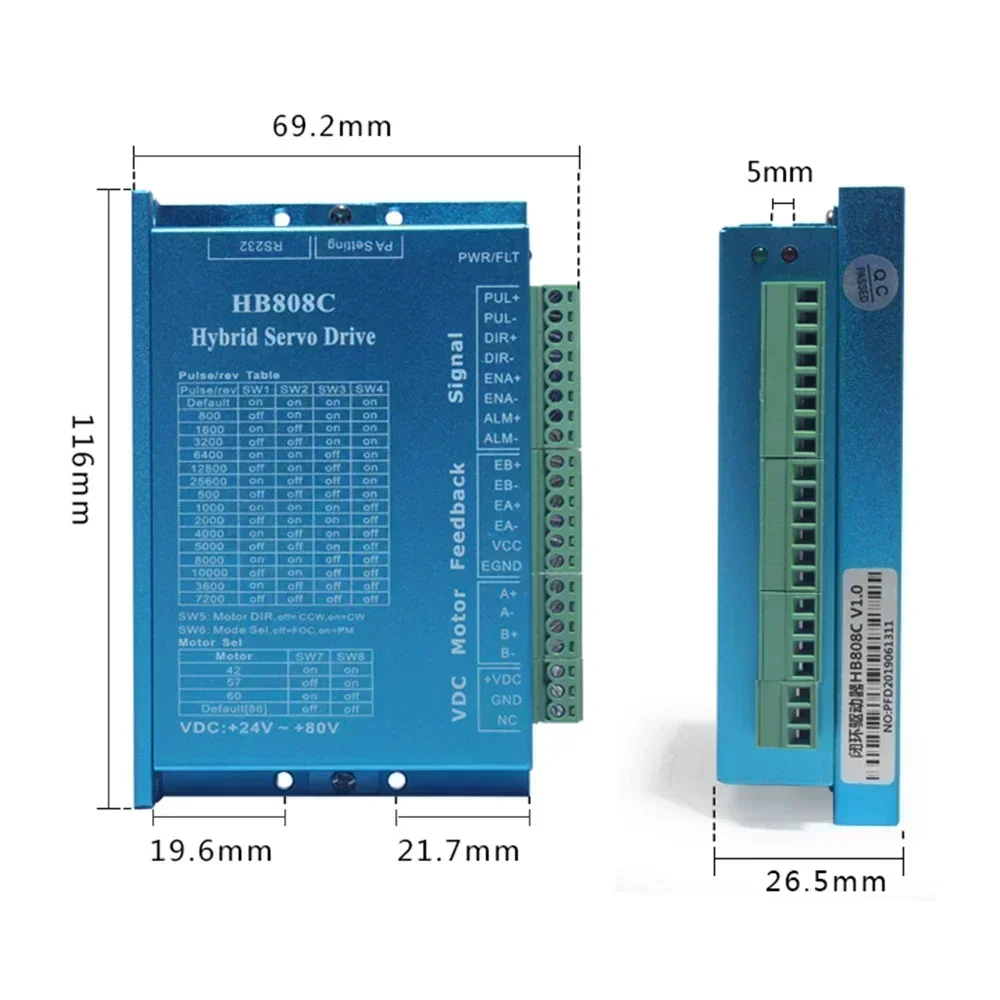

Parâmetro da unidade:
1.Modelo: HB808C
2.Tipo: unidade de passo de circuito fechado DSP
3. Corrente de pico máxima: 13A
4. Frequência de resposta de impulso: 200KHz
5. Driver de micropasso: 200 ~ 25600ppr
6. Tensão de entrada: 24-80VDC
7. Função de proteção: sobretensão, sobrecorrente, erro de rastreamento, excesso de prova
8. entrada de sinal: suporte aos modos PUL/DIR e CW/CCW (diferença)
9. compatível: sinal de 4,5 ~ 28v

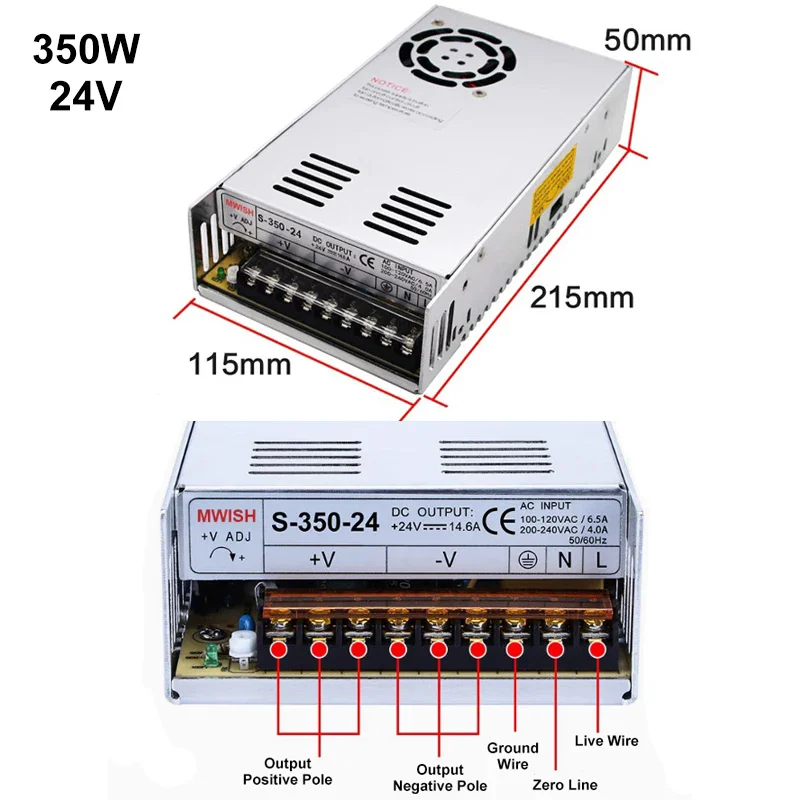

Parâmetros técnicos da fonte de alimentação:
Modelo: S-350-24
Carga nominal: 350W (carga máxima)
Tensão de entrada: 85-132 VCA / 170-264 VCA 47-63 Hz
Tensão de saída: DC5V/24V (tensão constante)
Corrente de saída: 6,5A/115V 4A/230V
Eficiência de conversão: Mais de 84%
Temperatura de trabalho: -30~+50
Código IP: IP20
Tipo de resfriamento: Resfriamento por ventilador (ventilador funciona com um pouco de ruído)
Certificado: CE, ROHS
