Name: Nema23 57mm motor de passo guia linear kit mesa ferroviária mesa deslizante único trilho parafuso esférico movimento estágio robô eixo único
SKU: 1005007675606067
Availability: InStock

Produto Químico de Alta Preocupação: Nenhum
Nome da marca: TEHIGHAUTO
Número do modelo: DXG6042
Largura ou diâmetro do guia: 12mm
Origem: CN (Origem)
Certificação: CE
Effective Stroke: 100mm-300mm Optional
Total length: Effective Stroke+120mm
Ballscrew type: SFU1605
Horizontal load: 40KG (Max)
Vertical load: 20KG (Max)
Module material: Industrial Aluminum Profile
Module width: 80mm
Repeat positioning accuracy: 0.02mm-0.03mm
Ballscrew accuracy: C7
product keyword 1: sliding table
product keyword 2: sliding table linear rail stage
product keyword 3: linear guide rail cnc motion stage
product keyword 4: Ball Screw Module
product keyword 5: CNC Motion Stage
product keyword 6: Linear Guide Rail Table CNC Motion Stage
product keyword 7: Linear Motor kit
product keyword 8: Motorized Linear Table
product keyword 9: z axis sliding table
product keyword 10: ball screw linear rail with motor
product keyword 11: z axis cnc kit
product keyword 12: z axis nema 23

● Apenas mesa deslizante:
1*1 * mesa deslizante de trilho único
Acoplamento de 1*8mm a 8mm para motor Nema 23

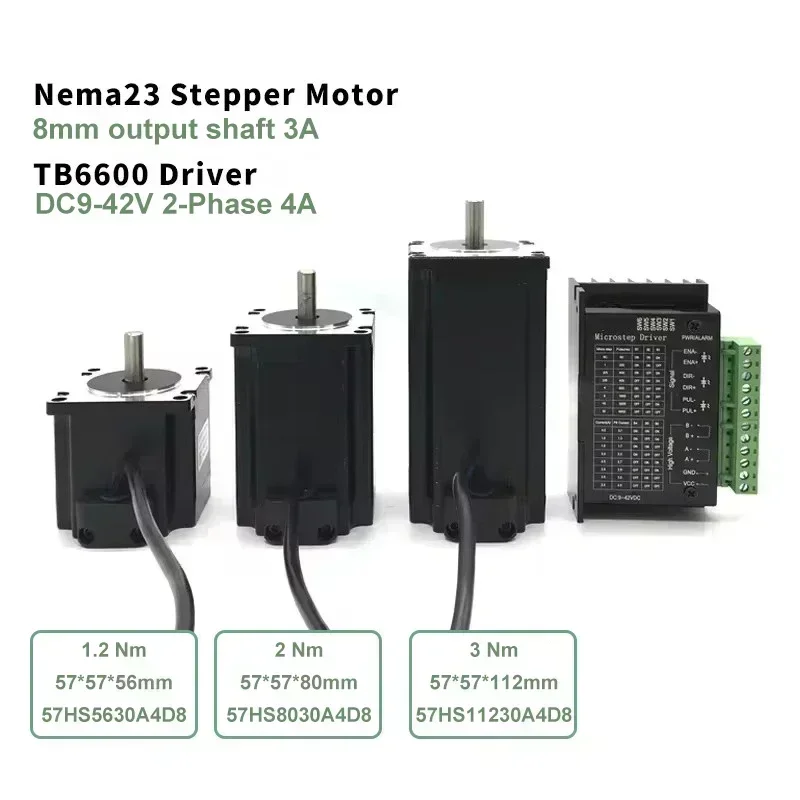

● Kit de motor de 1,2/2/3Nm:
1 * mesa deslizante de trilho único
1 * motor de passo de circuito aberto Nema 23 57 mm
1 * unidade TB6600
Acoplamento de 1*8mm a 8mm

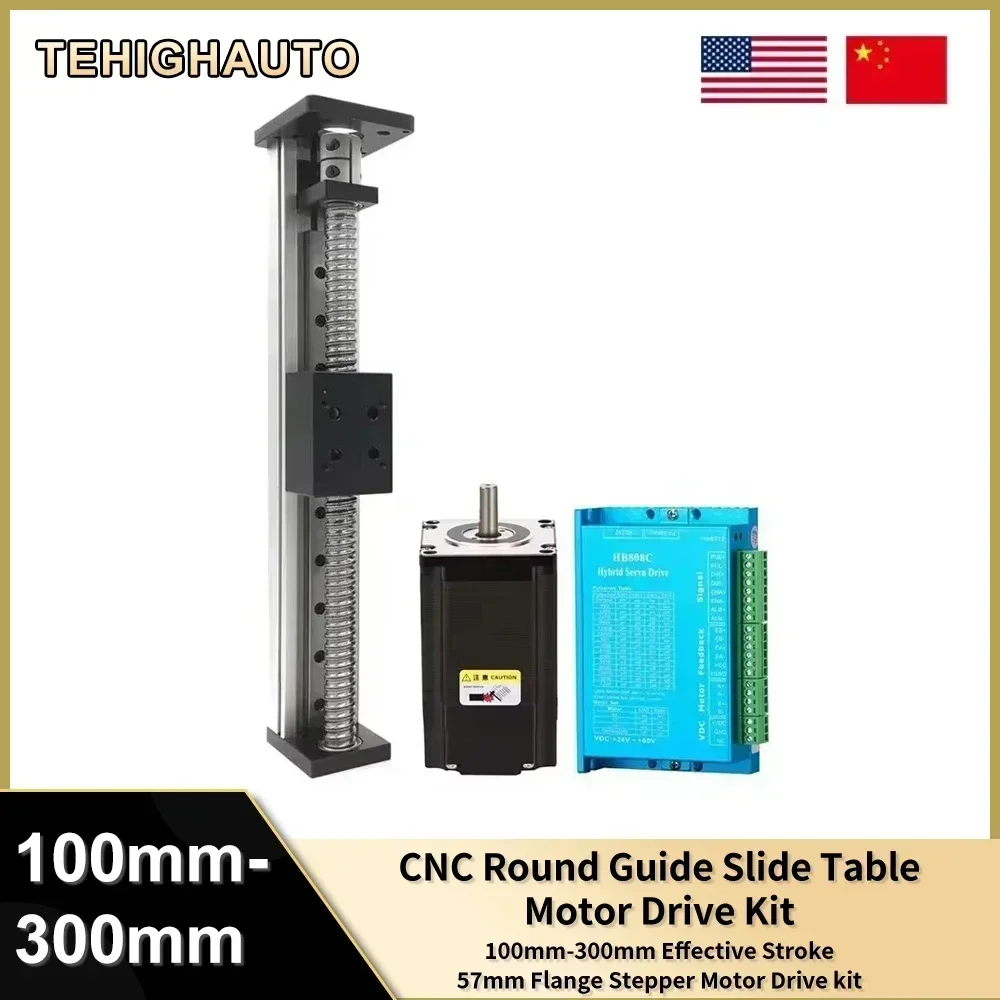

● Motor codificador 1,5/2,2/3Nm:
1 * mesa deslizante de trilho único
1 * motor de passo de circuito fechado Nema 23 57 mm
1 * unidade HB808C
Acoplamento de 1*8mm a 8mm

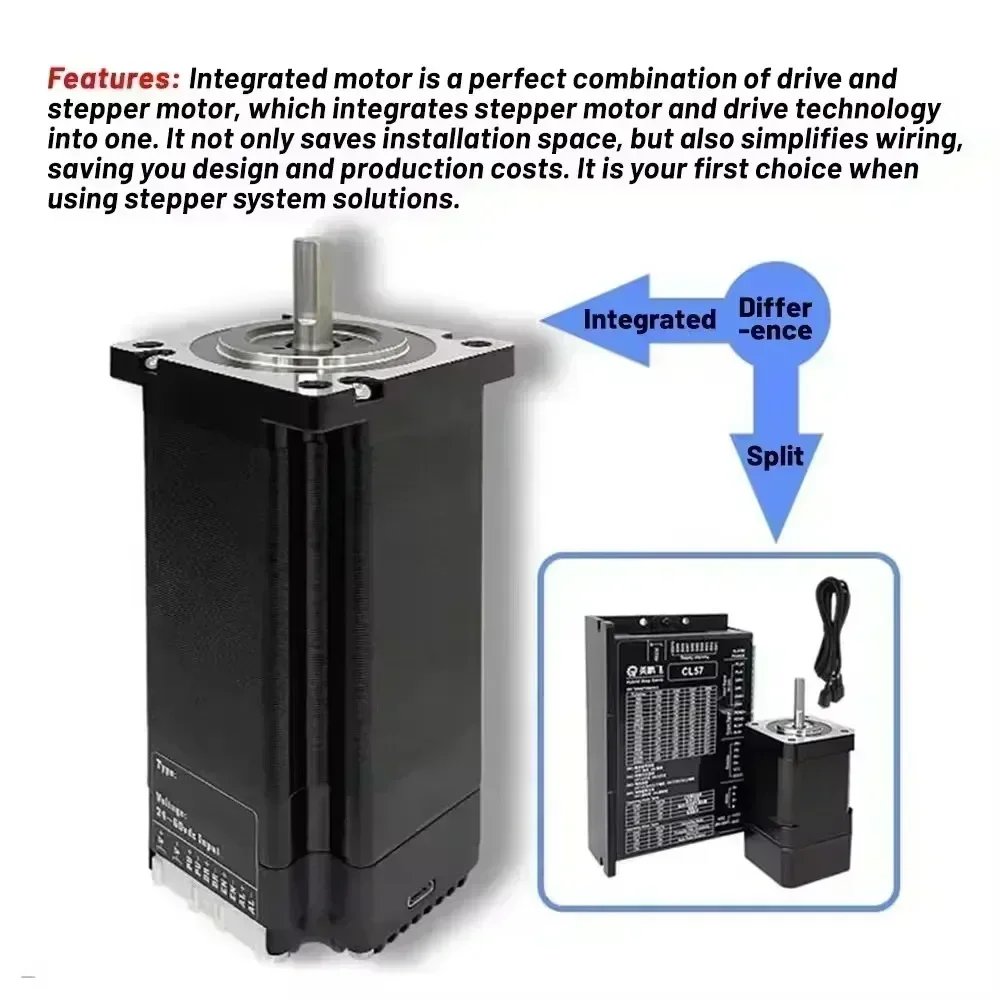

●1,5/2/3,2Nm Kit tudo em um:
1 * mesa deslizante de trilho único
1 * Nema 23 57mm acionamento de motor de passo de circuito fechado tudo-em-um
Acoplamento de 1*8mm a 8mm

Parâmetros técnicos do motor de passo com flange Nema23 de 57 mm
Modelo	Tipo de motor	Com/sem codificador	Torque de retenção (N.m)	Comprimento corporal (mm)	Atualmente (A)	Resistência de fase (Ω)	Momento de inércia (g.cm2)	Saída diâmetro (mm)
57HS5630A4	motor de passo de circuito aberto	sem	1.2	56	3	0.8	280	8
57HS8030A4			2	80	3	1.2	580
57HS11230A4			3	112	3	1.6	800

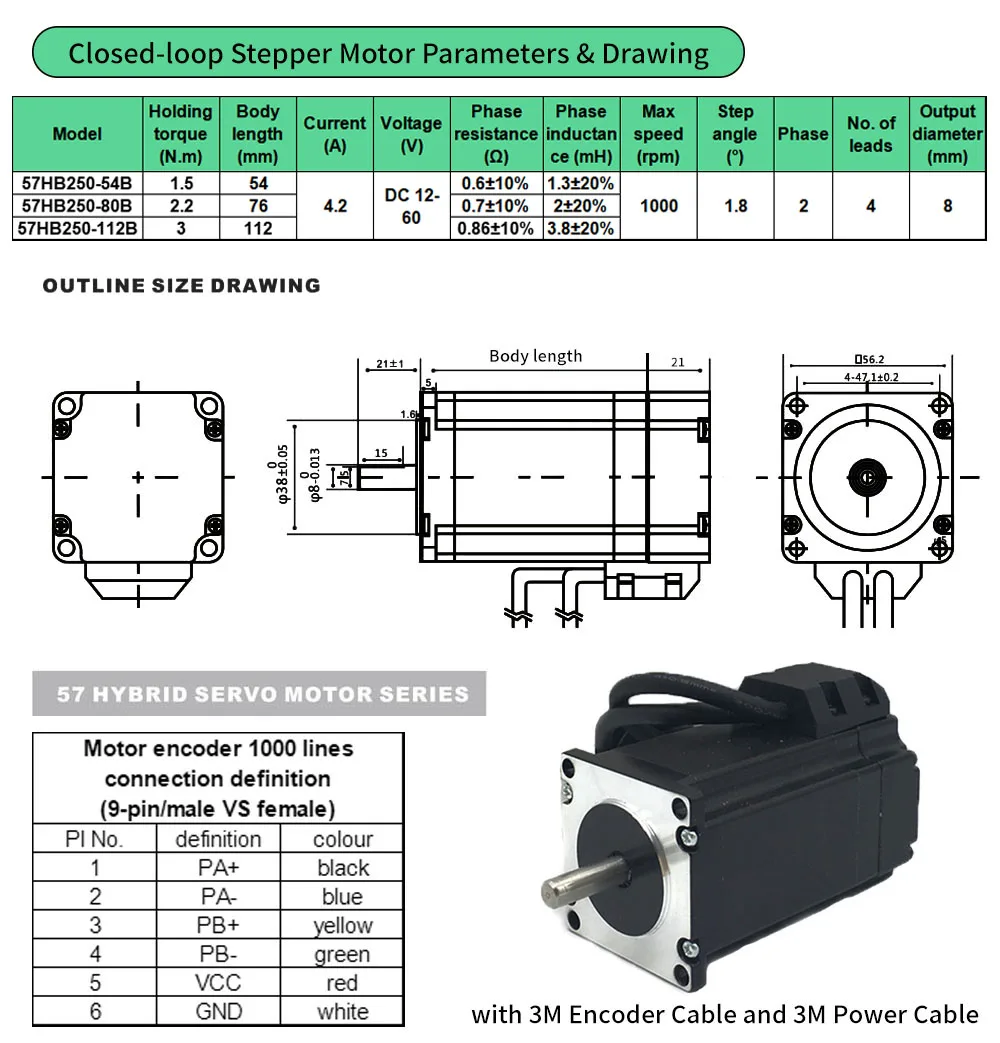

57HB250-54B	motor de passo de circuito fechado	com	1.5	56	4.2	0.4	280
57HB250-80B			2.2	80	4.2	0.7	500
57HB250-112B			3	112	4.2	0.8	800

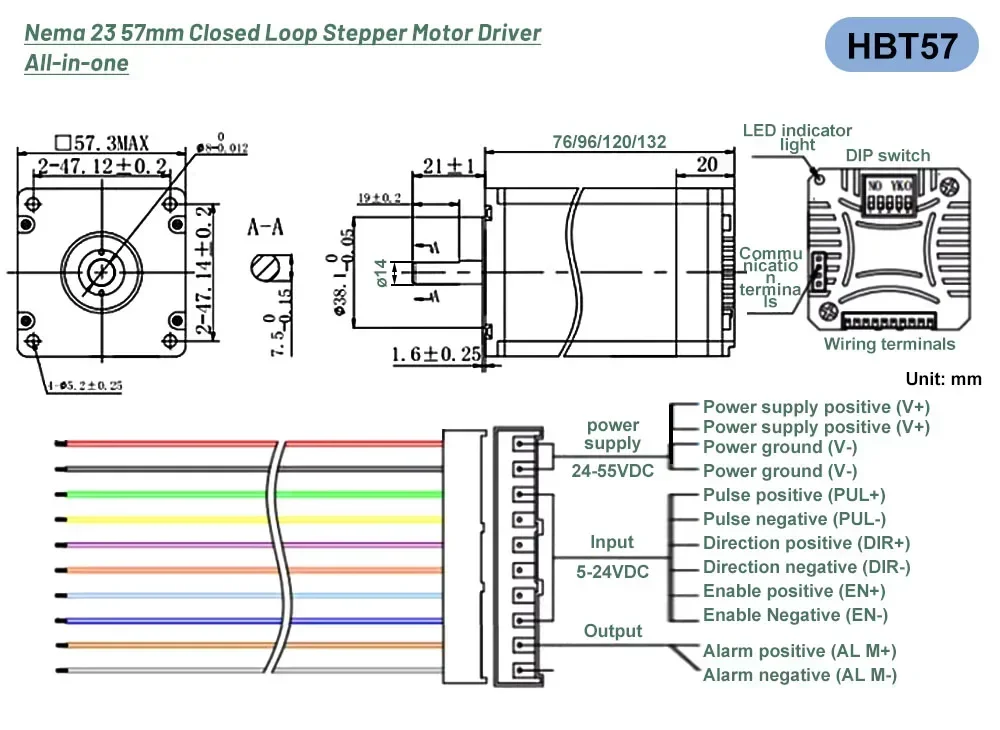

HBT5756C	integrado acionamento do motor de passo de circuito fechado	com	1.5	76	3	0.93	300
HBT5776C			2	96	3.5	0.4	450
HBT57112C			3.2	132	4.5	0.78	760

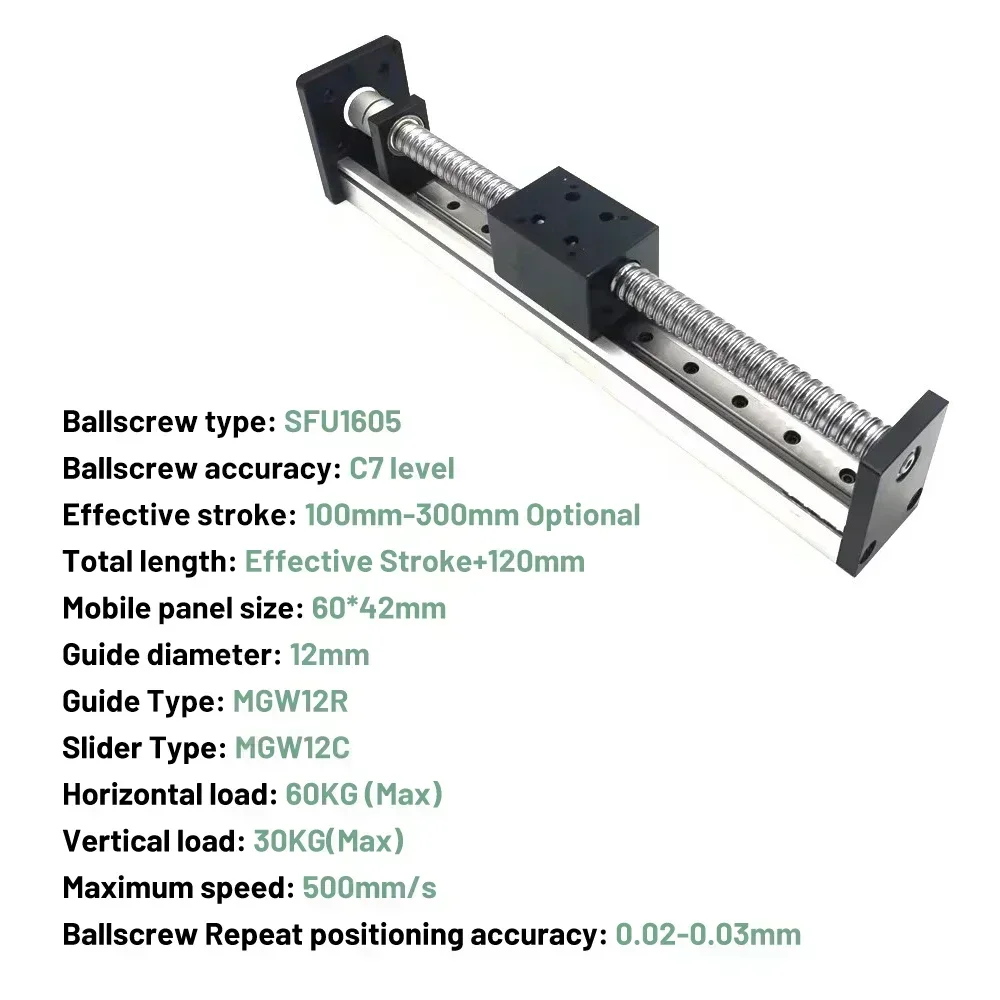

●Parâmetro técnico da mesa deslizante:

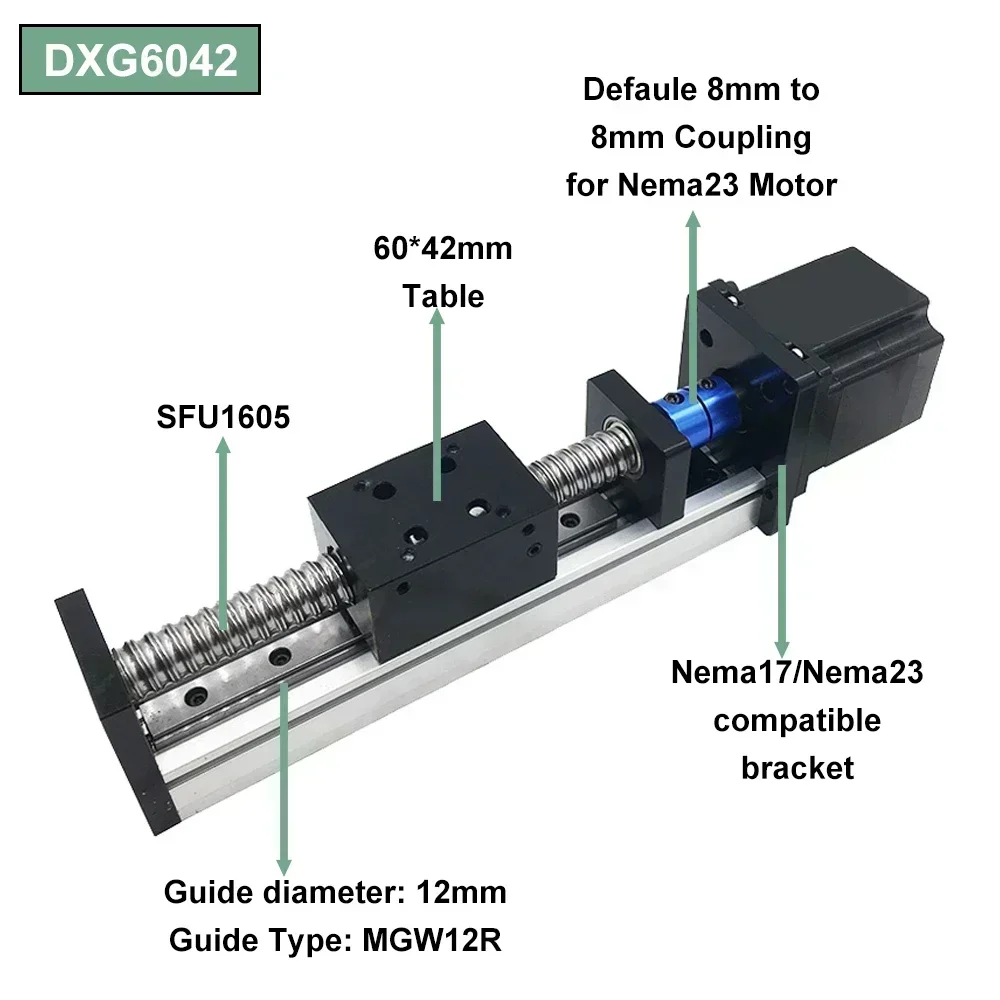

Modelo: DXG6042
Modelo 3D: https://drive.google.com/file/d/1sOCeNeJzThTnDp0LLQUyu9bCqxfDu_Dz/view?usp=sharing
Tipo de parafuso esférico: SFU1605
Precisão do parafuso esférico: Nível C7
Curso efetivo: 100mm-1200mm opcional

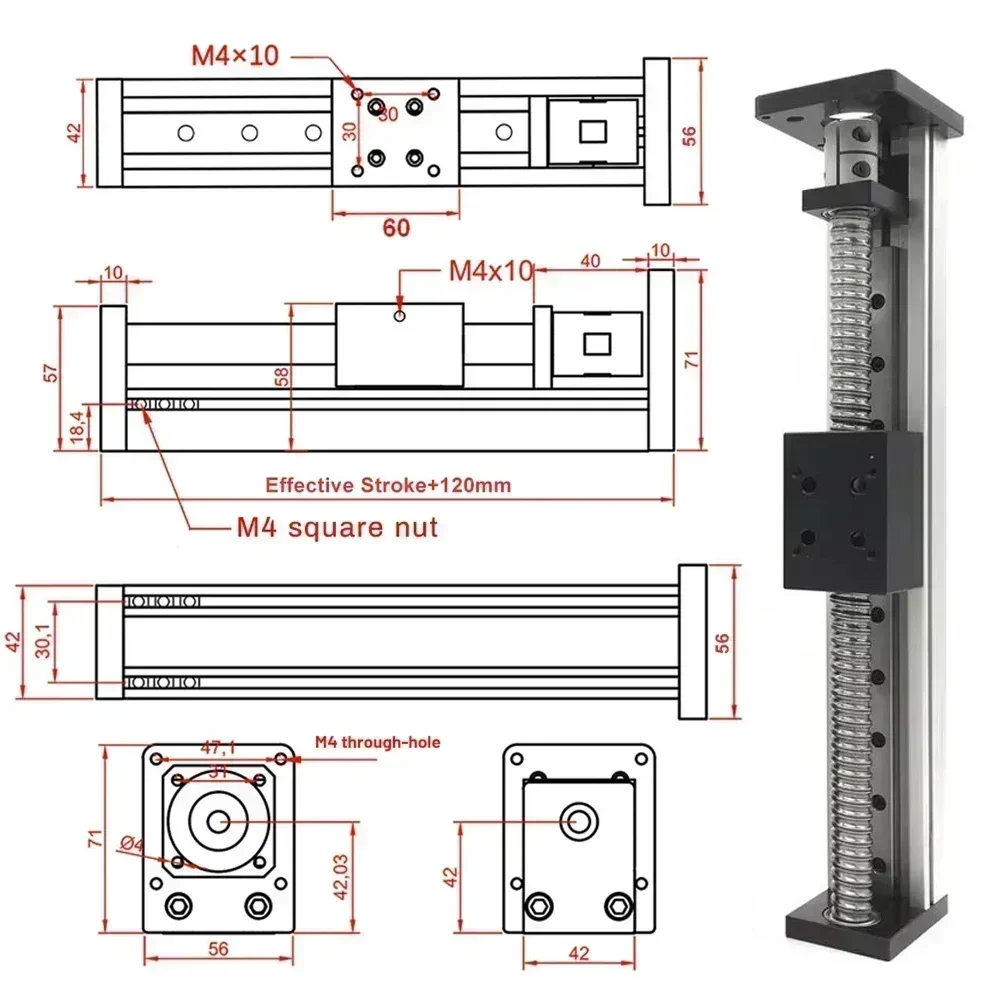

Comprimento total: Curso efetivo + 120 mm
Suporte do motor Tipo correspondente: Compatível com motor de passo Nema 17 42 mm / Nema 23 57 mm
Tamanho do painel móvel: 60*42mm
Diâmetro do guia: 12 mm
Tipo de guia: MGW12R
Tipo de controle deslizante: MGW12C
Carga horizontal: 60KG (máx.)
Carga vertical: 30KG (máx.)
Velocidade máxima: 500mm/s
Precisão de posicionamento repetido do parafuso esférico: 0,02-0,03 mm
Material: Perfil de alumínio industrial

●Parâmetro Técnico da Unidade:
Modelo: TB6600
Manual: https://drive.google.com/open?id=1NHNwZy4P7mjvHdQcrkXWJ-gS2cBF_tMk
Tensão de entrada: CC 9-42 V
Corrente de entrada/saída: 0,5-3,5A
Potência máxima: 150W
Subdivisão: 1,2,4,8,16,32
Temperatura do ambiente operacional: -10～45℃
Temperatura de armazenamento: -40℃～70℃

●Modelo: HB808C:
Tipo: Unidade de passo de circuito fechado DSP
Corrente máxima de pico: 13A
Frequência de resposta de impulso: 200KHz
Driver de micropasso: 200 ~ 25600ppr
Tensão de entrada: 2480 VCC
Função protetora: Sobretensão, sobrecorrente, erro de rastreamento, excesso de prova
Entrada de sinal: Suporta modos PUL/DIR e CW/CCW (diferença)
Compatível: Sinal de 4,5 ~ 28 V (não precisa de resistor)
