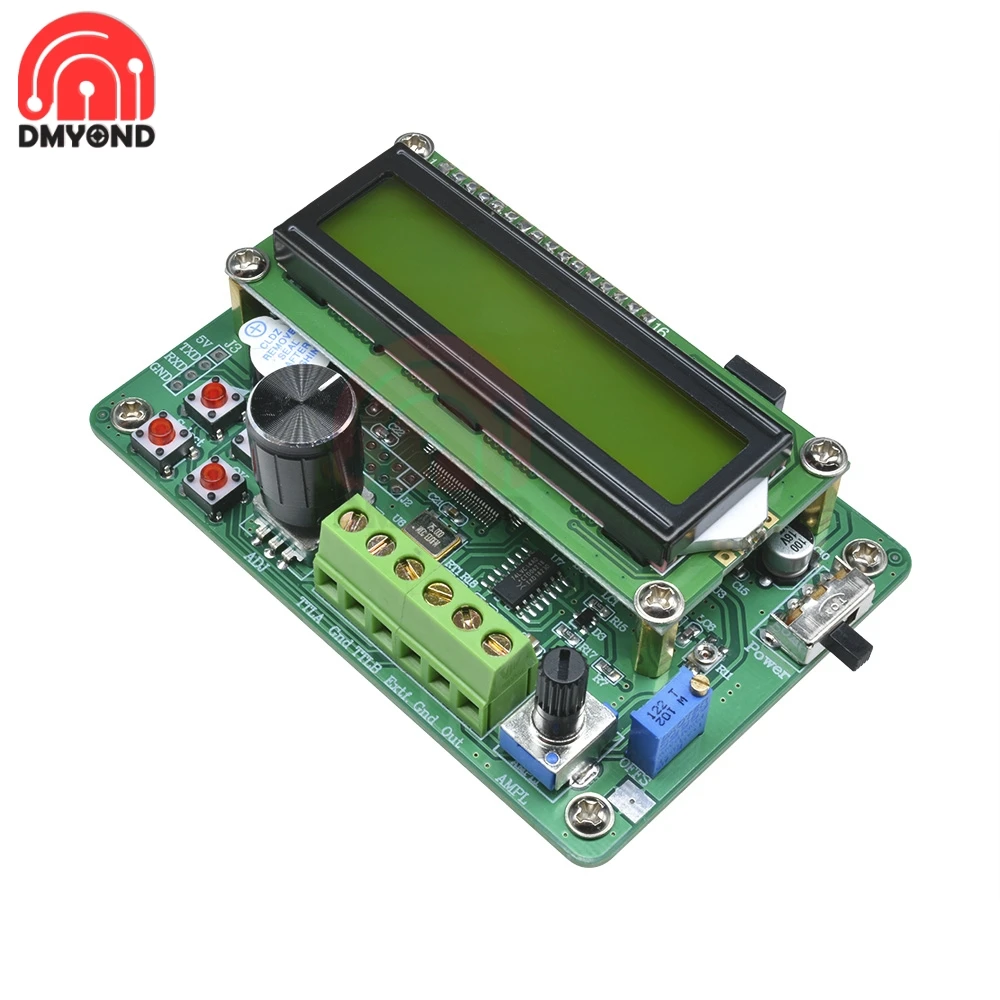

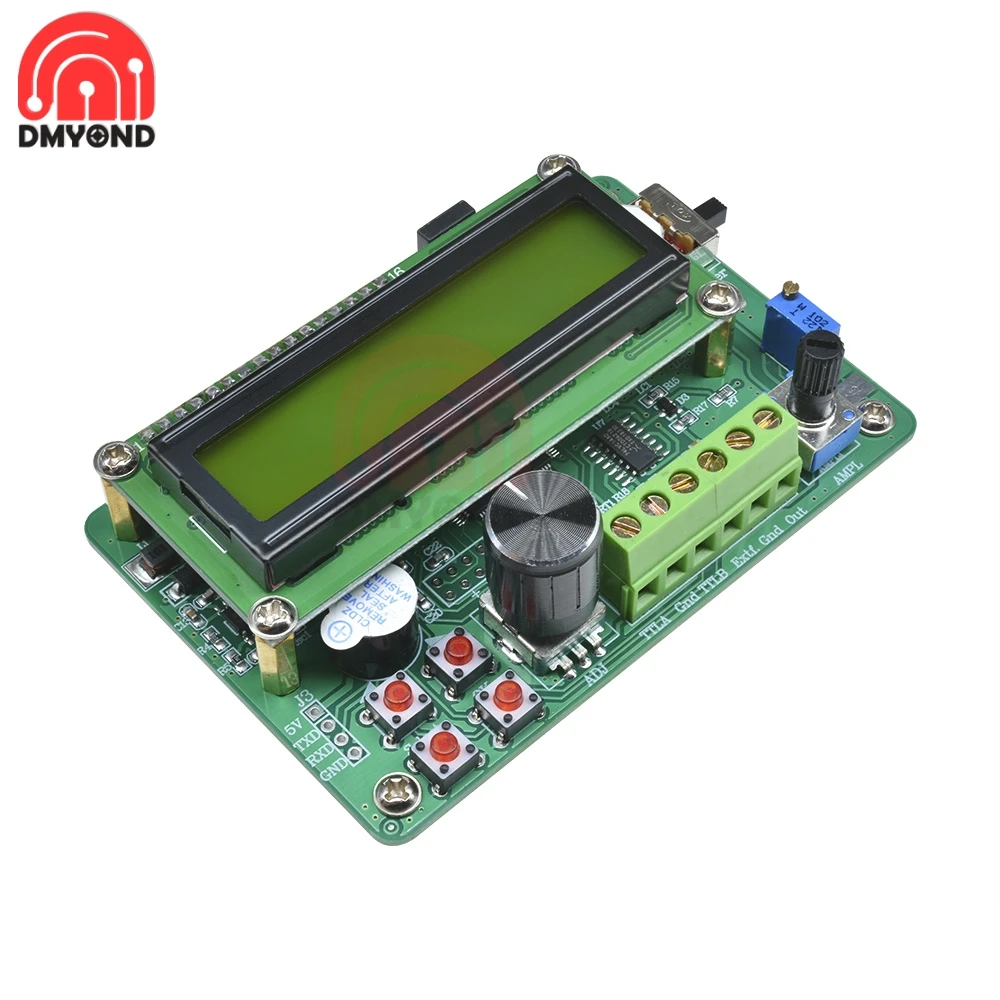

Módulo de fonte de gerador de sinal, 0.01hz-5mhz fy1005s dds, saída senoidal/triângulo/onda quadrada ttl, display digital led

0,01Hz-5MHz FY1005S DDS Função Módulo de Fonte do Gerador de Sinal/Triangular/Vague Quadrada Tela LED de Saída TTL

Características:

◆Tamanho pequeno, funções versáteis e fácil portabilidade

◆Precisão de alta frequência: A precisão da frequência atinge 10-1

◆Resolução de alta frequência: A resolução da faixa de frequência total é de 10 MHz

◆Faixa ilimitada: A faixa de frequência completa não está vinculada, definida diretamente digitalmente

◆Alta precisão de forma de onda: A forma de onda de saída é sintetizada usando cálculos de função, resultando em alta precisão de forma de onda e baixo ruído

◆Várias formas de onda: senoidal, quadrado (ciclo de trabalho ajustável), triângulo, dente de serra, nível TTL duplo

◆Varredura: Modos de varredura linear e logarítmica, com parâmetros de varredura configuráveis pelo usuário

◆Memória: 10 conjuntos de parâmetros de status do instrumento definidos pelo usuário podem ser armazenados para recuperação imediata

◆Operação: Todas as teclas, display LCD 1602 em inglês, configuração digital direta ou ajuste contínuo baseado em botão

◆Alta confiabilidade: Circuitos integrados em grande escala e tecnologia de montagem em superfície garantem alta confiabilidade e longa vida útil

◆Medição de frequência: contador de frequência de 60 MHz integrado e contador para medição de sinais internos e externos

Descrição:

O gerador de sinal de função DDS da série FY1000S (fonte de sinal) é um gerador de sinal portátil, de alto desempenho, econômico e versátil que integra um gerador de sinal de função, gerador de sinal de pulso, varredor de frequência, contador e medidor de frequência.Ele utiliza um circuito FPGA integrado em grande escala e um microprocessador MCU de alta velocidade.Seu circuito interno utiliza um oscilador de cristal ativo de alta precisão como referência, garantindo alta estabilidade de sinal.Sua tecnologia de montagem em superfície aumenta significativamente a imunidade a interferências e a vida útil do instrumento.Este instrumento combina perfeitamente facilidade de uso, excelentes especificações técnicas e numerosas recursos funcionais para geração de sinais, varredura de frequência, medição de parâmetros e operação, ajudando os usuários a concluir tarefas com mais rapidez.É um dispositivo ideal de teste e medição para engenheiros de eletrônica, laboratórios de eletrônicos, linhas de produção, ensino e pesquisa científica.Também pode servir como módulo de suporte para controle industrial.

Os dois últimos dígitos (00) no número do modelo do instrumento da série FY1000S representam o limite de frequência da onda senoidal superior (MHz) para esse instrumento.Por exemplo, no FY1002S, 02 indica uma frequência de saída de onda senoidal de até 2MHz.

Especificações:

Parâmetros de saída de sinal

Formas de onda de saída: senoidal, quadrada (ciclo de trabalho ajustável), triângulo, dente de serra

Amplitude de saída: ≥10Vp-p (sem carga)

Impedância de saída: 500Ω ±10%

Polarização DC: -100% a +100%

Resolução de frequência: 0,01 Hz (10 MHz)

Precisão de frequência: +5x10-6

Estabilidade de frequência: +2x10-6/3 horas

Distorção de onda senoidal: ≤0,8% (frequência de referência: 1kHz)

Linearidade da onda triangular: ≥98% (0,01 Hz a 10 kHz)

Tempos de subida e queda de ondas quadradas: ≤100ns

Faixa de ciclo de trabalho de onda quadrada: 1% a 99%

Saída TTL: Saídas de nível TTL duplo

Amplitude: >3Vp-p

Fator de saída de ventilador: >20 Carga TTL

Tempo de subida e queda do nível TTL: ≤20ns

Função de contador de frequência

Faixa de contagem: 0-4294967295

Faixa de medição de frequência: 1Hz-60MHz

Amplitude de entrada: 2Vp-p-20Vp-p

Função de varredura

Modo de varredura: Linear, Logarítmico

Faixa de configuração de frequência: Os pontos de início e final podem ser definidos arbitrariamente (a frequência final deve ser maior que a frequência inicial)

Faixa de varredura de frequência: frequência predefinida M1 para frequência predefinida M2

Taxa de varredura: 1s-99s/passo

Outras características

Display: LCD 1602 LCD (display em inglês):

Função de armazenamento e recuperação: M00-M19 (M00: Padrão)

Dimensões: 95 mm (C) x 65 mm (L) x 28 mm (A)

Peso: 230g

Alerta de campainha: programável

Processo de fabricação: tecnologia de montagem em superfície, circuitos integrados em grande escala, alta confiabilidade, longa vida útil

Recursos operacionais: controle de todos os pontos de tecla

Condições Ambientes: Temperatura: 0-40°C Umidade: < 80%

Fonte de alimentação: DC5V 1A

Pacote incluído:

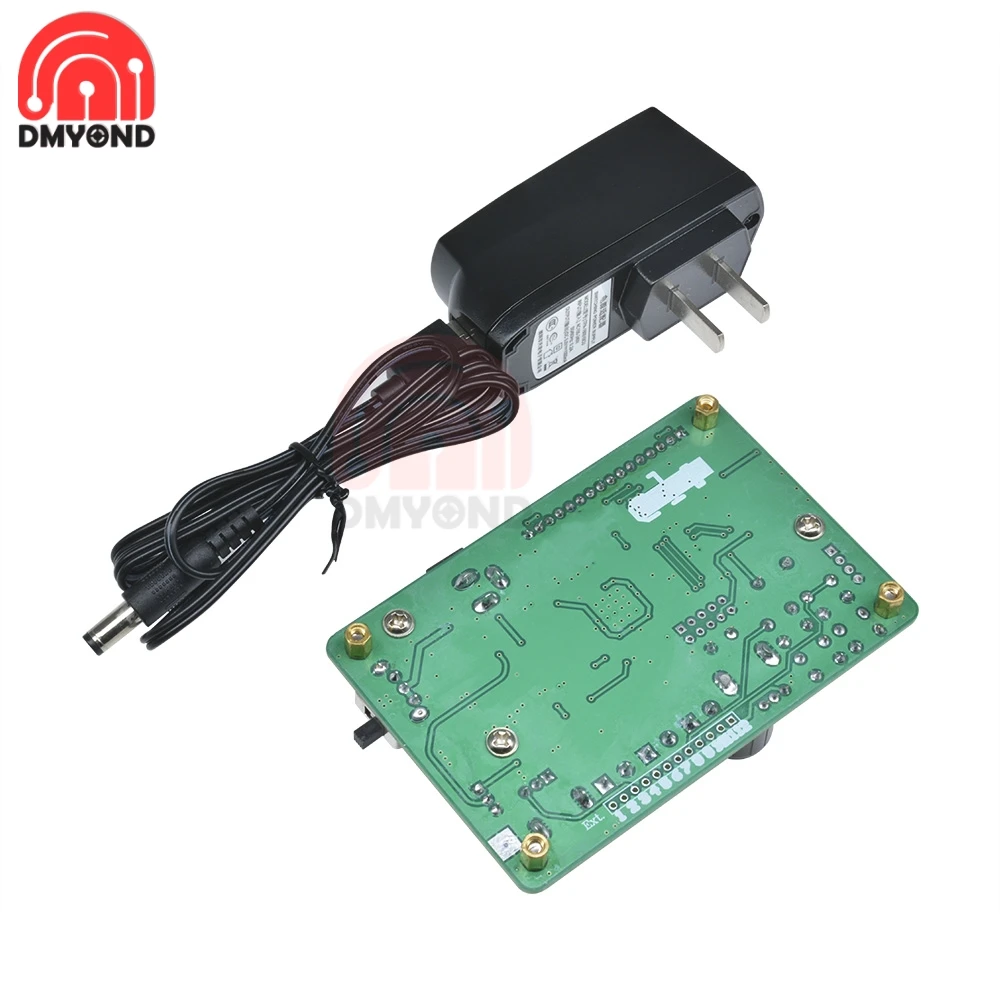

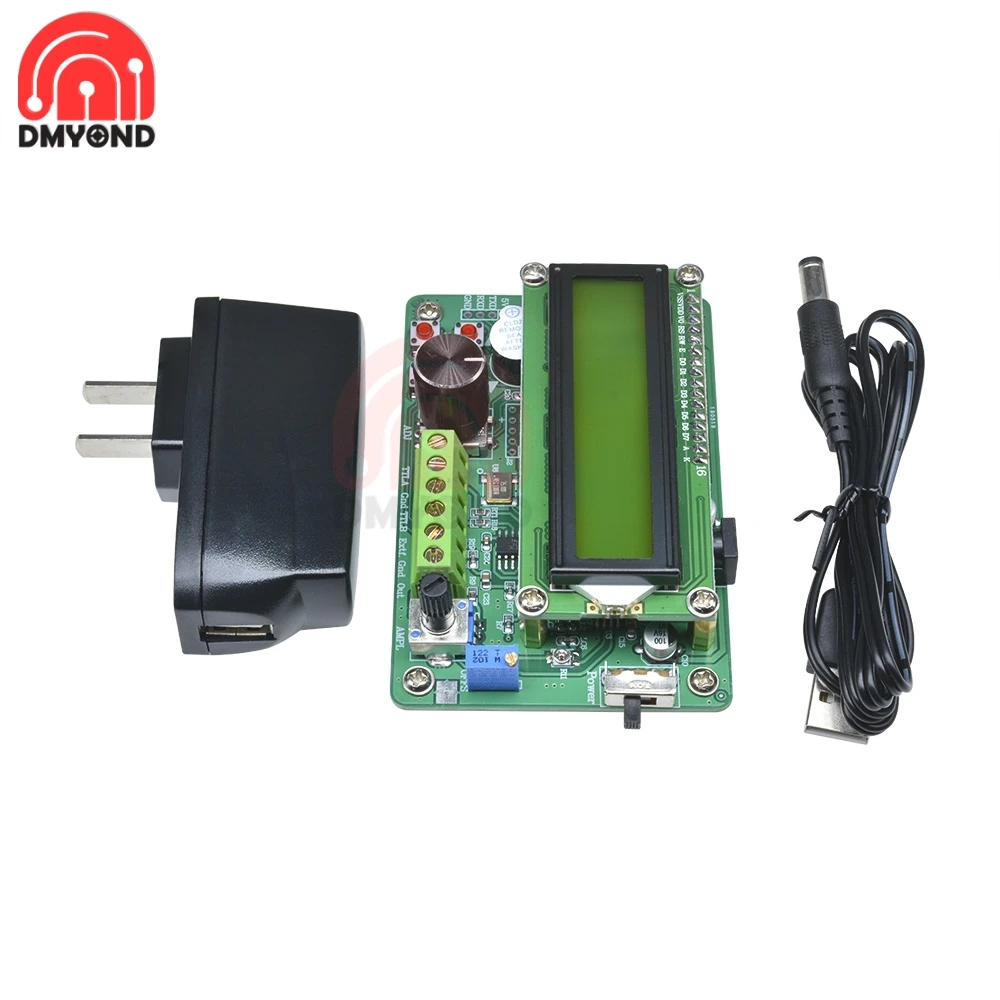

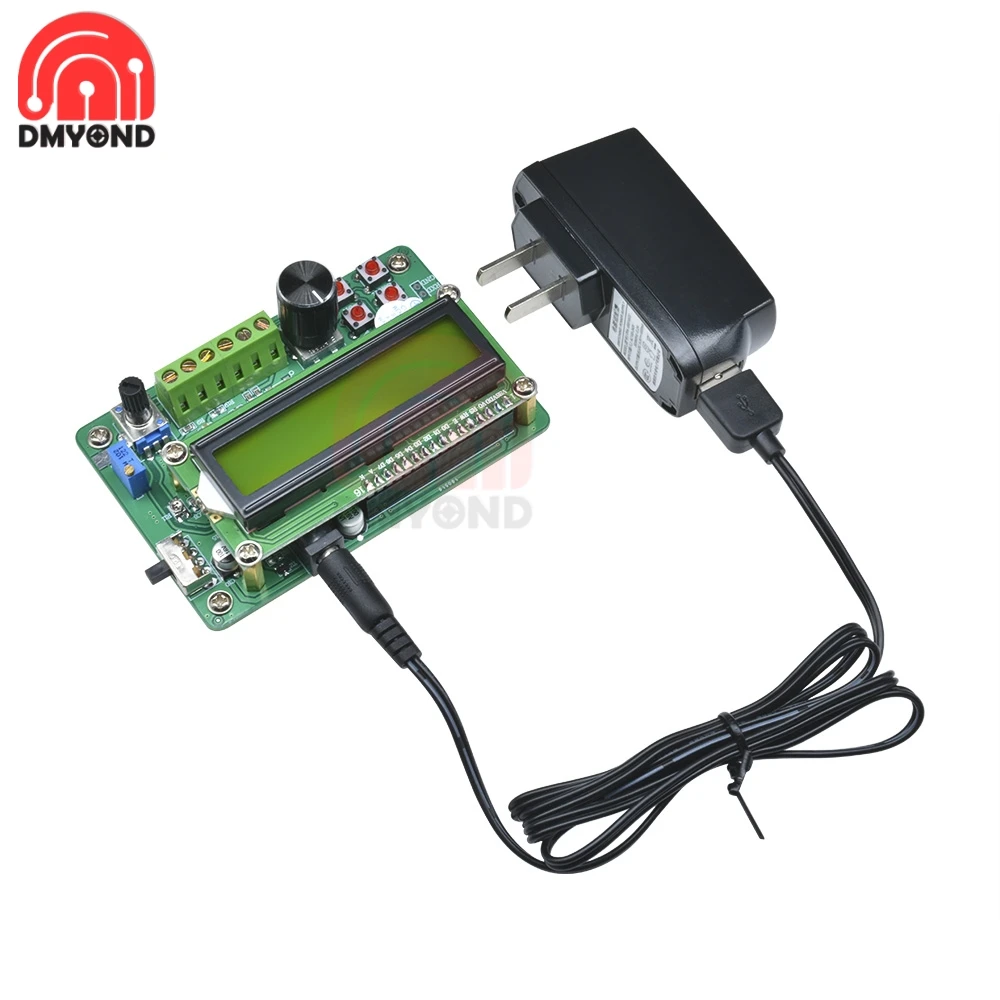

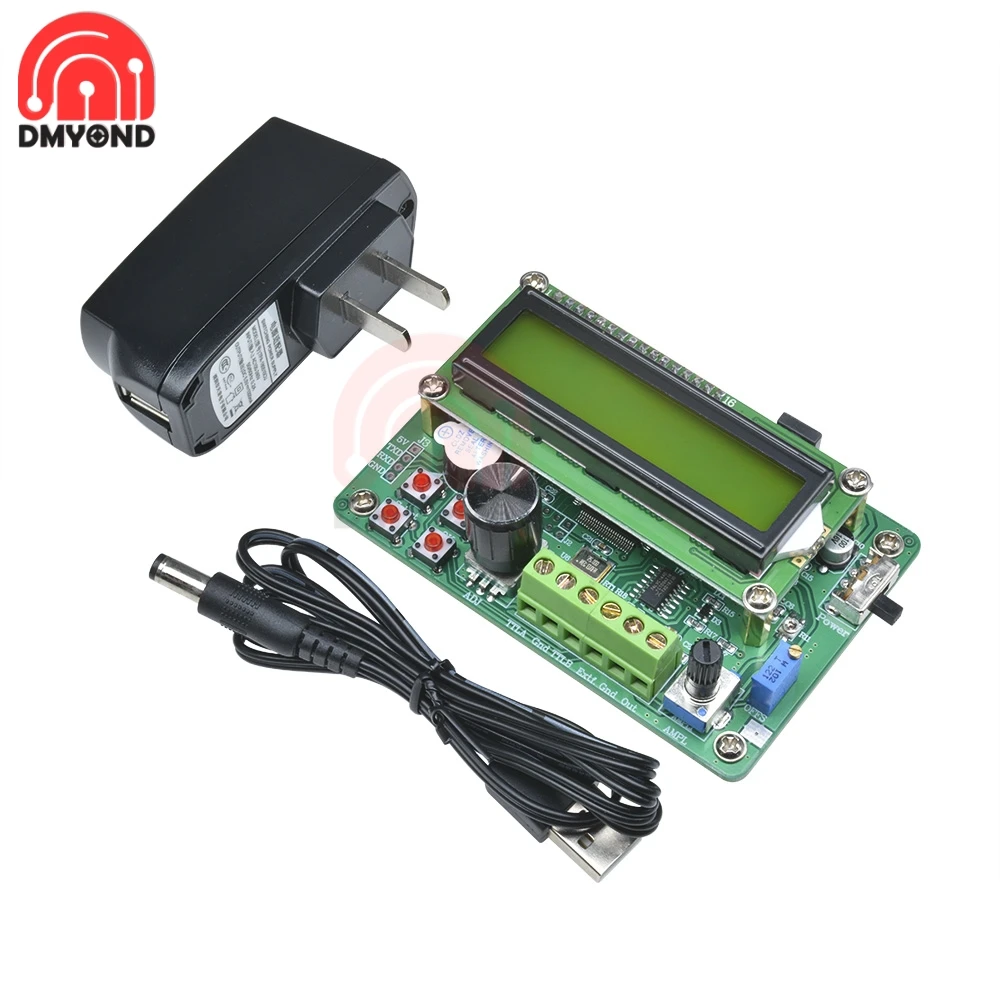

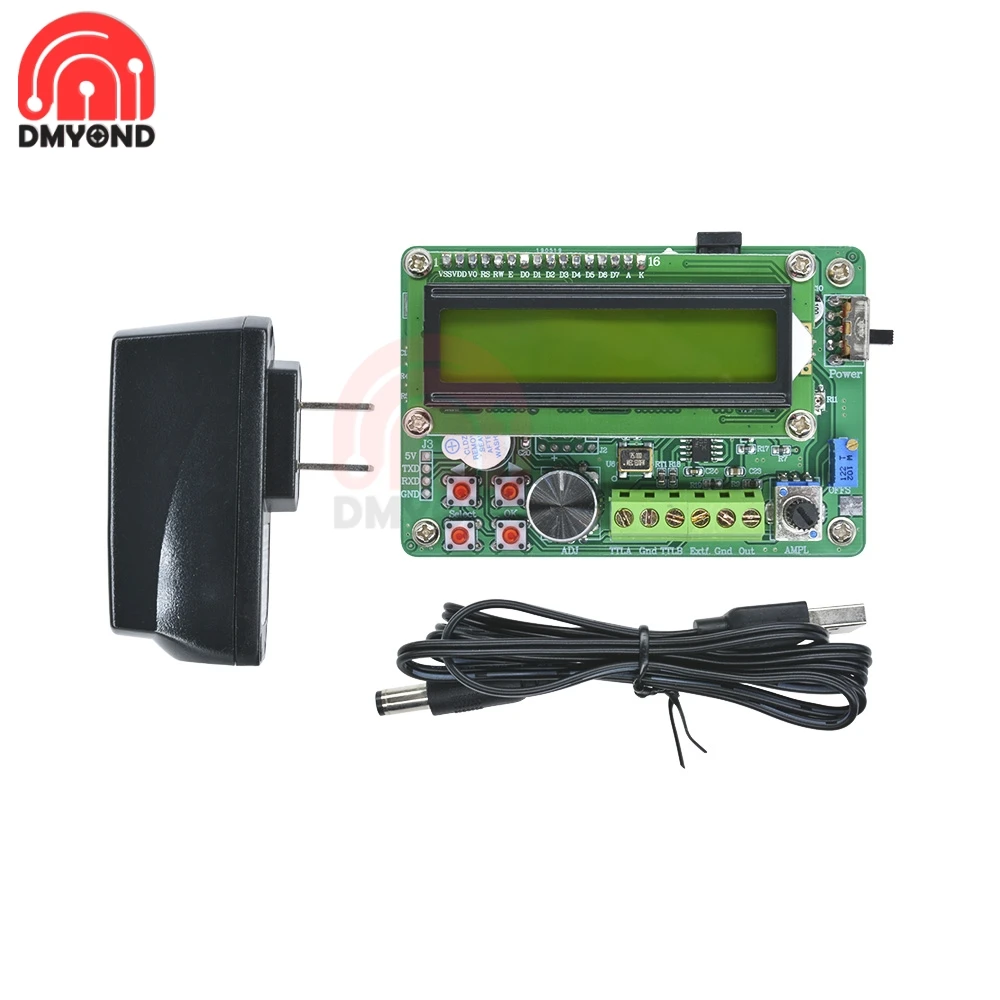

1 * gerador de sinal
