Mini redutor harmônico de alta precisão, redutor de engrenagem de onda de tensão, atuadores rotativos de acionamento harmônico para robô industrial, equipamento cnc

Enviaremos o produto com base na sua escolha.

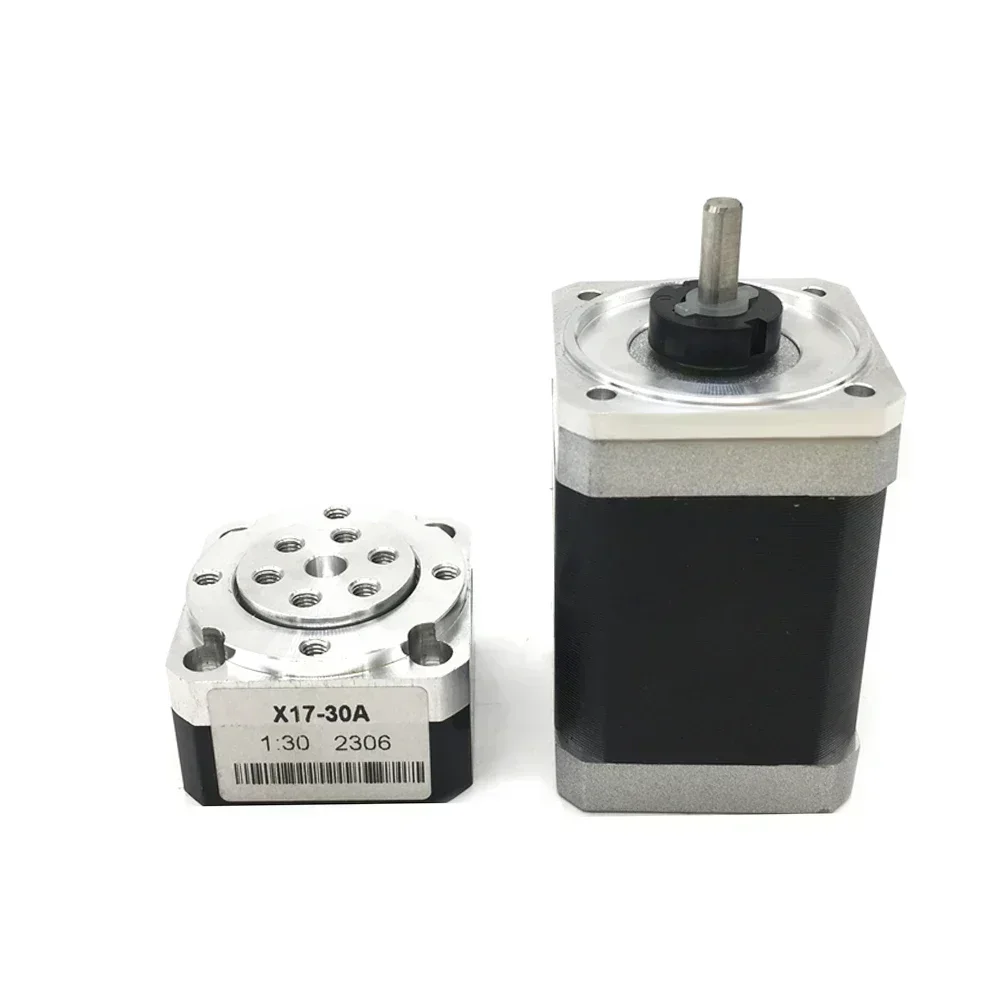

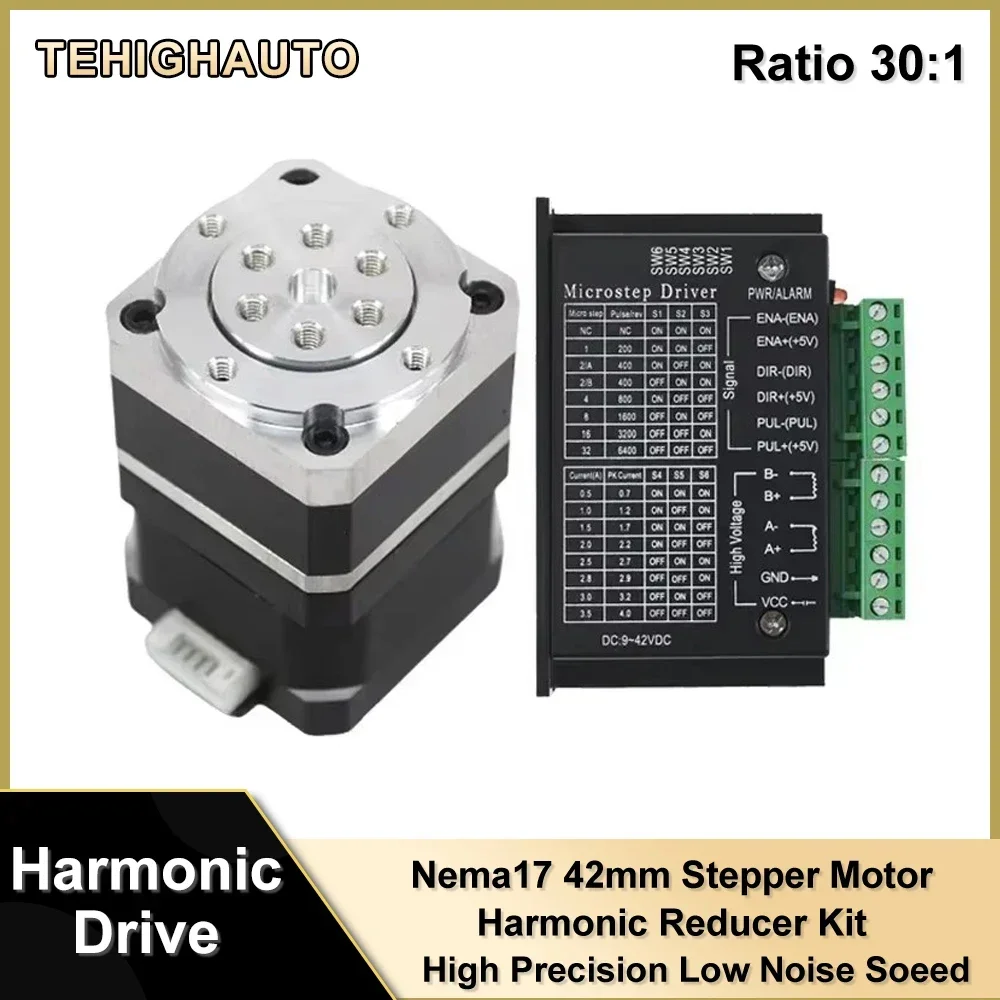

● Kit de motor:
1 * motor de passo Nema 17 com cabo de 1m
1 * RatioRedutor harmônico 30:1

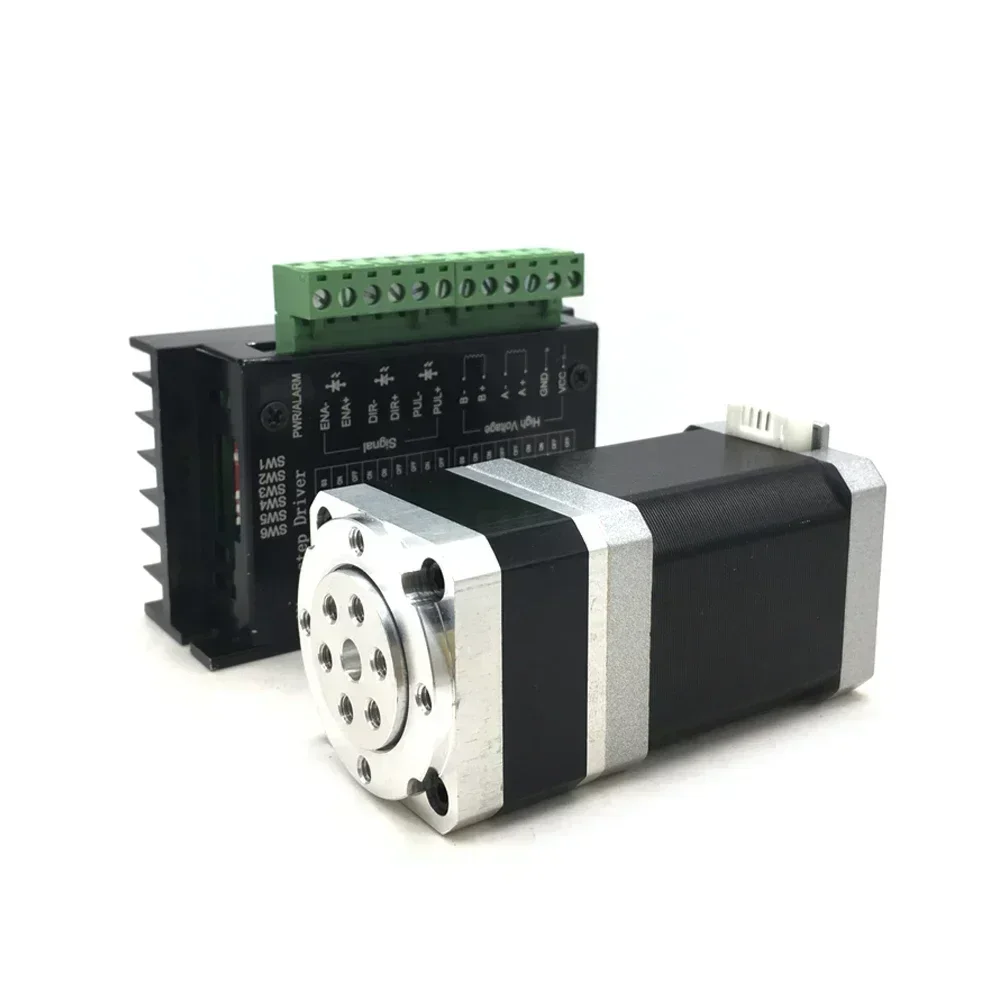

● Kit de driver do motor:
1 * motor de passo Nema 17 com cabo de 1m
1 * R atioRedutor harmônico 30:1
1 * unidade TB6600

Características da caixa de câmbio harmônica:
●Alta precisão: uma boa porcentagem de seus dentes é engrenhada o tempo todo e engatada em duas zonas com 180 graus de distância.Isso significa que as influências dos erros de inclinação dos dentes e dos erros de inclinação acumulados na precisão da rotação são neutralizadas, o que garante alta precisão de posição e rotação.
●Relação de redução de alta velocidade: uma caixa de câmbio harmônica tem altas relações de redução de estágio único de 1/30-1/500.Três componentes básicos ao longo do mesmo eixo, sem estruturas complexas, podem fornecer altas taxas de redução.
●Alta capacidade de torque: cada dente é submetido a uma quantidade insignificante de força, mas fornece uma elevada capacidade de torque devido à forma como os dentes entram em contato entre si e porque uma boa porcentagem dos dentes no flexspline é sempre envolvida.
●De tamanho pequeno e peso leve: ao mesmo tempo que é menor o tamanho dos mecanismos de engrenagem convencionais e menor o peso, a caixa de engrenagens harmônica fornece os mesmos níveis de relações de torque e velocidade que seus equivalentes convencionais permitem que máquinas e equipamentos sejam tornados menores e mais leves.
●Eficiência superior e longa vida útil.
●Operação silenciosa e mínima por vibração.

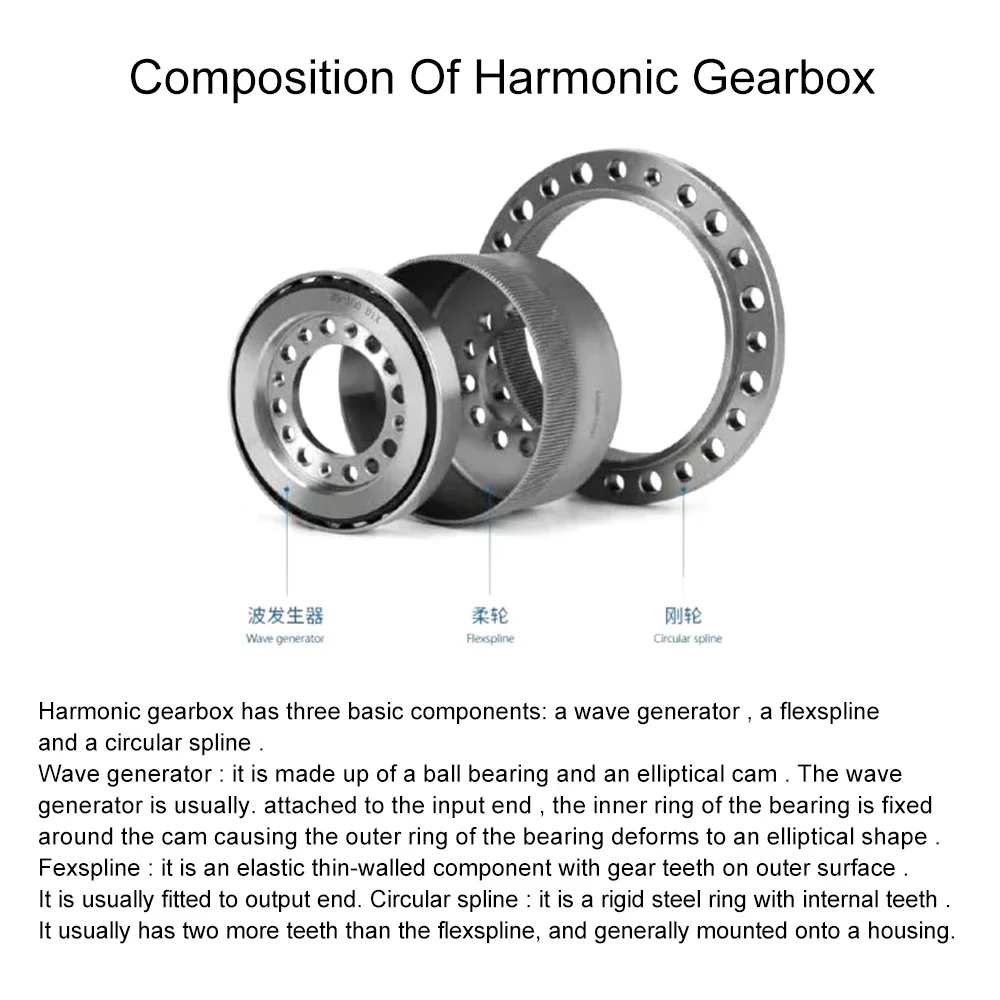

Princípio da caixa de câmbio harmônica:
Como redutor, a caixa de câmbio harmônica costuma estar em um estado como: o gerador de ondas aciona, a estriada circular é fixa.o flexspline é o fim de saída.Quando o gerador de ondas é colocado dentro do flexspline, o flexspline é forçado em uma forma elíptica, fazendo com que os dentes flexspline se envolvam com o perfil do dente da escória circular ao longo do eixo principal do elíbse, com os dentes completamente desengatados pelos menores eixo do elíbse.A rotação do gerador de ondas faz com que o flexspline se deforme continuamente, os dentes mudam de estado operacional no processo de engate e desengate, assim a transmissão de movimento entre o gerador de ondas e o flexspline é realizada.

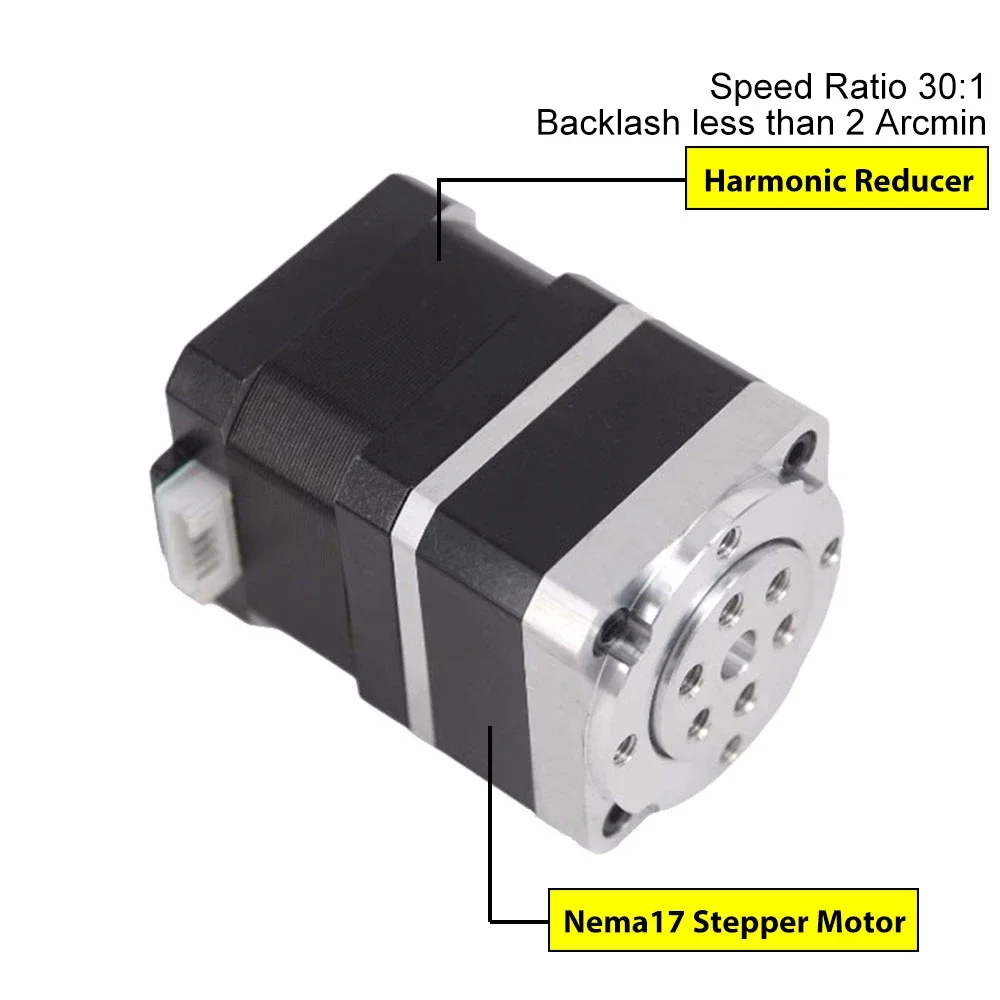

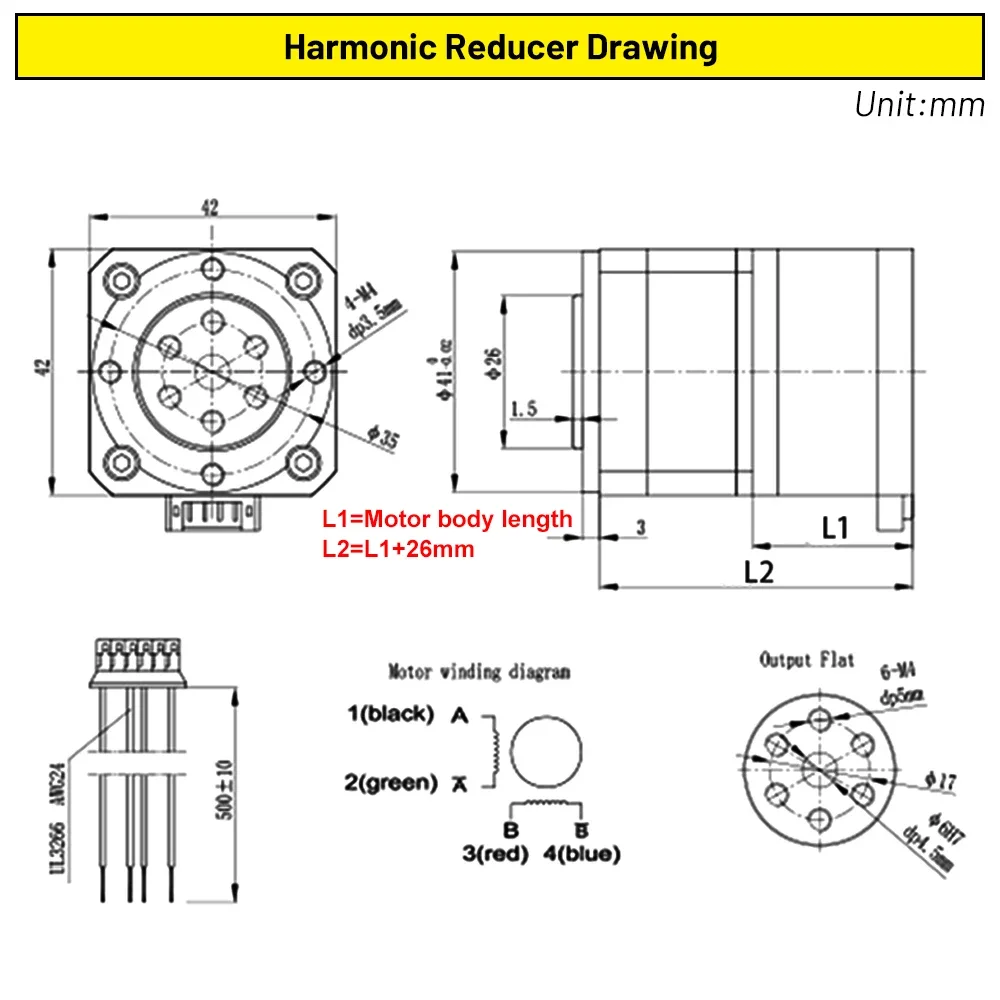

Parâmetro técnico do redutor harmônico:
Taxa de velocidade: 30:1
Espessura do redutor: 26 mm
Contracha: menos de 2 Arcmin

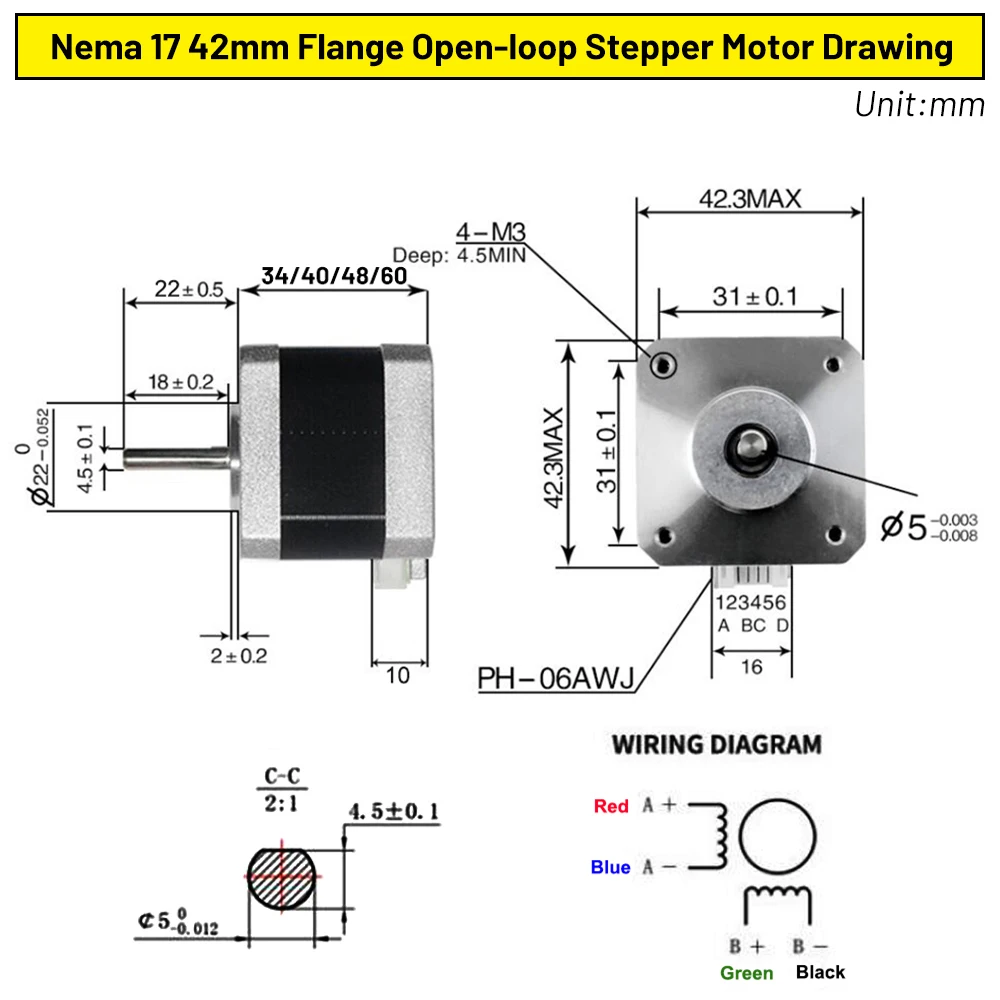

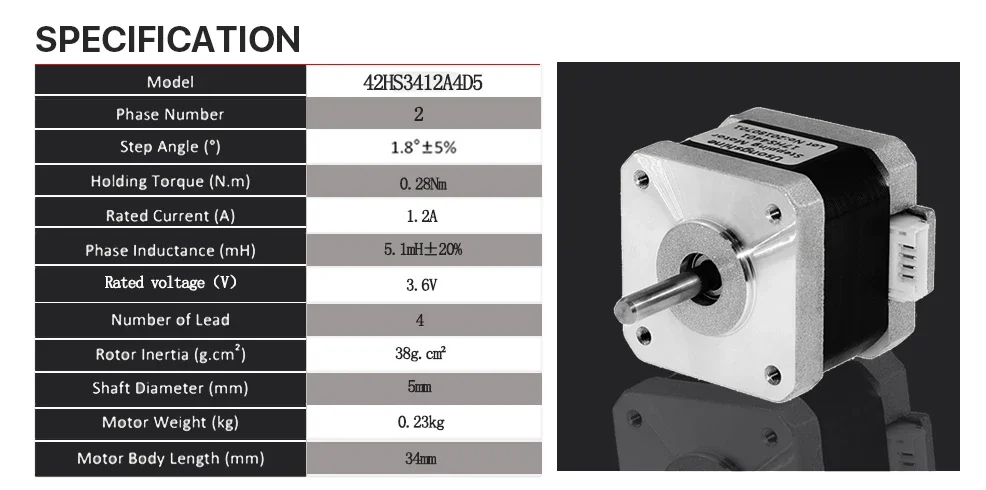

Parâmetro técnico do motor de passo de circuito aberto Nema 17:

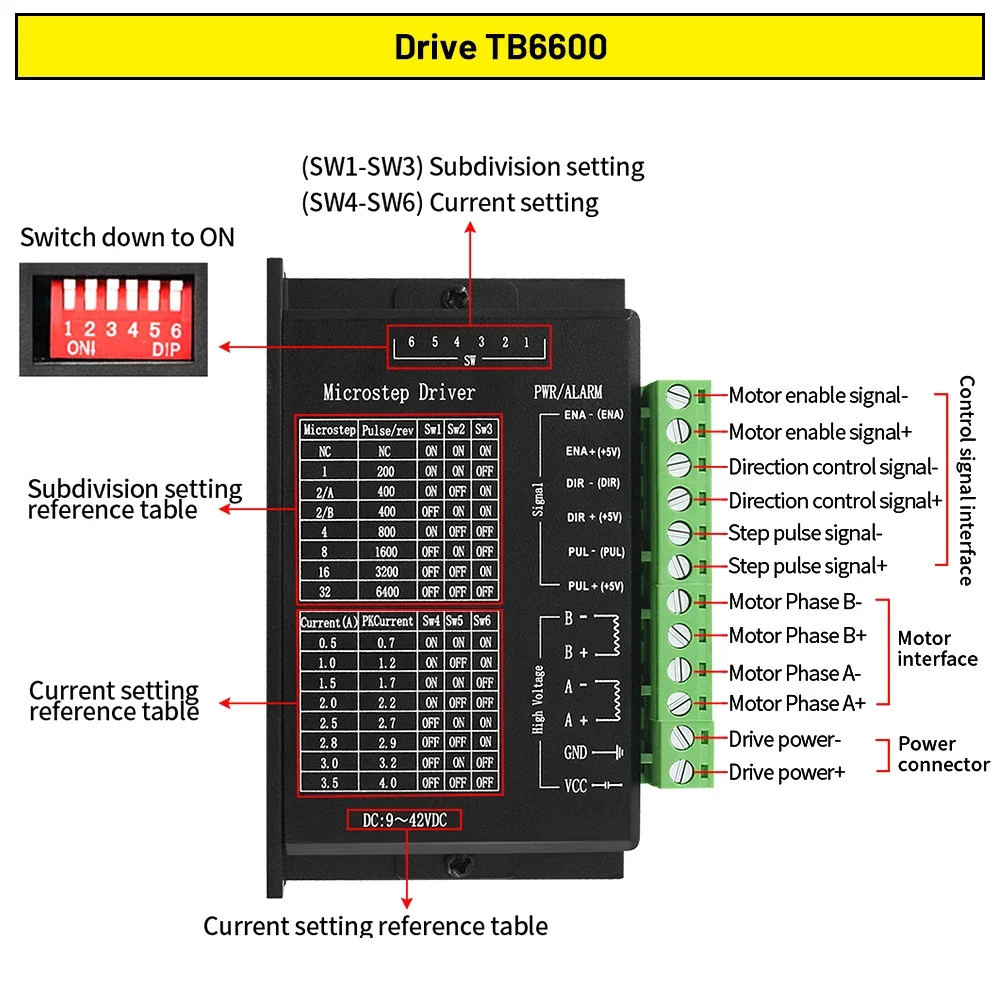

Parâmetro Técnico da Unidade:
Modelo:TB6600
Tensão de entrada:CC 9-42 V
Corrente de saída:0,5-3,5A
Potência máxima:150W
Subdivisão:1,2,4,8,16,32
Temperatura do ambiente operacional: -10~45℃
Temperatura de armazenamento: -40 ℃ ～70 ℃
