- Químico Hign-em causa: Nenhum
- Número do modelo: XT08
- Largura ou Diâmetro da Guia: 8mm
- Origem: CN (Origem)
- Certificado: CE
- Horizontal load: 15KG (Max)
- Vertical load: 5KG(Max)
- Mobile panel size: 50*40mm
- Repeat positioning accuracy: 0.03mm
- Maximum speed: 80mm/s
- Block: MGN12H
- Lead screw diameter: 8mm
- Screw Precision: C7
- Motor Size: Nema 17 (42mm flange)
- Mobile panel material: metal
- Motor Type: Hybrid motor
- Effective Stroke: 50-400mm (10mm reserved)
- Motor Phase: 2-phase
- application: CNC Router/Welding machine
- Product type 1: 300mm Sliding Table
- Product type 2: Mini Sliding Table
- Product type 3: Trapezoidal screw rod Linear Guide Rail
- Product type 4: Linear Actuator
- Product type 5: Stepper Motor Linear Guide Rail
- Product type 6: Nema17 42mm Motor Linear Guide Rail
- Product type 7: Z axis slide table
- Product type 8: Self Lock Sliding Table
- Product type 9: CNC router table
- Product type 10: sliding gate drive
- Product type 11: z axis for cnc
- Product type 12: z axis cnc router
- Product type 13: cnc z axis kit
- Product type 14: t-shaped guide
- Product type 15: z axis cnc kit
- Product type 16: linear guide rail

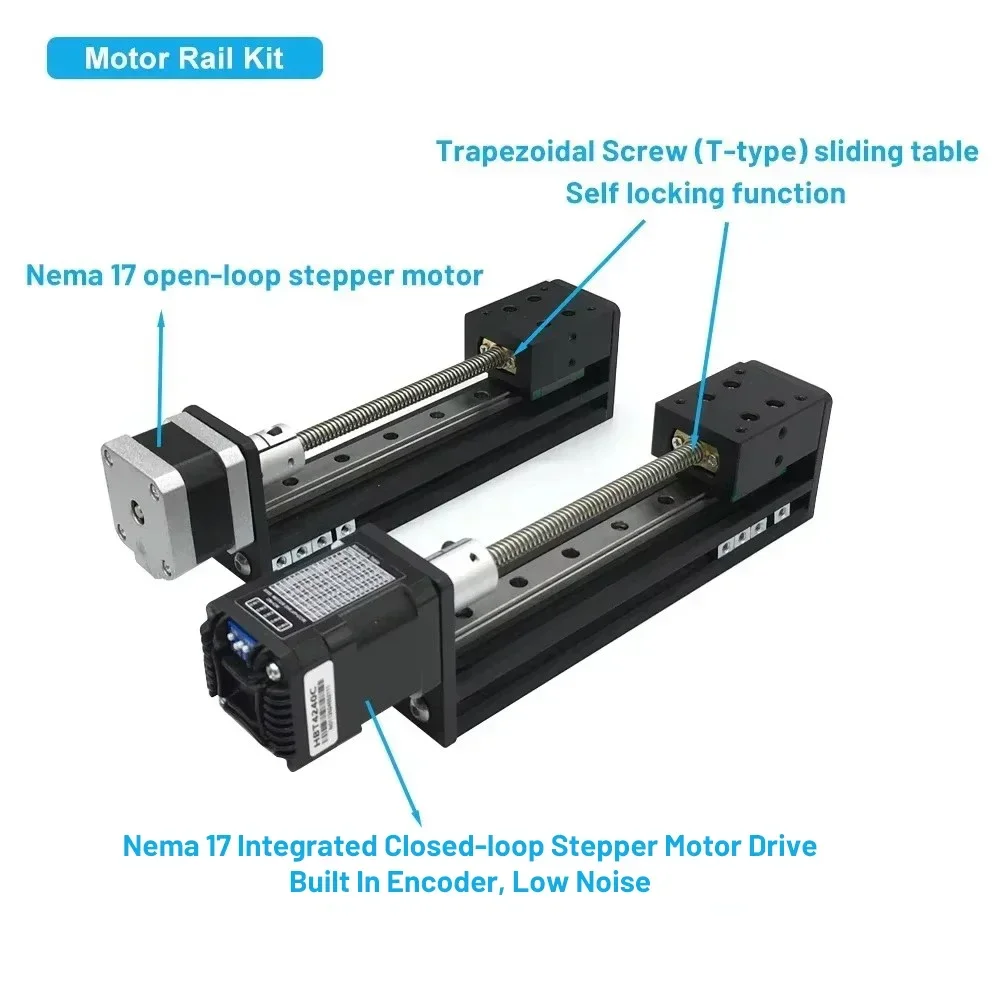

se você escolher mesa deslizante única
1 * mesa deslizante
1 * Acoplamento
se você escolher motor de 0,28/0,42/0,56/0,7Nm e S tabela de lidar
1 * mesa deslizante
1* Acoplamento
Motor de passo de circuito aberto de 1*42mm
se você escolher0.4/0.6Motor deslizante Nm
1 * mesa deslizante
1* Acoplamento
1 * acionamento de motor de passo de circuito fechado integrado Nema 17

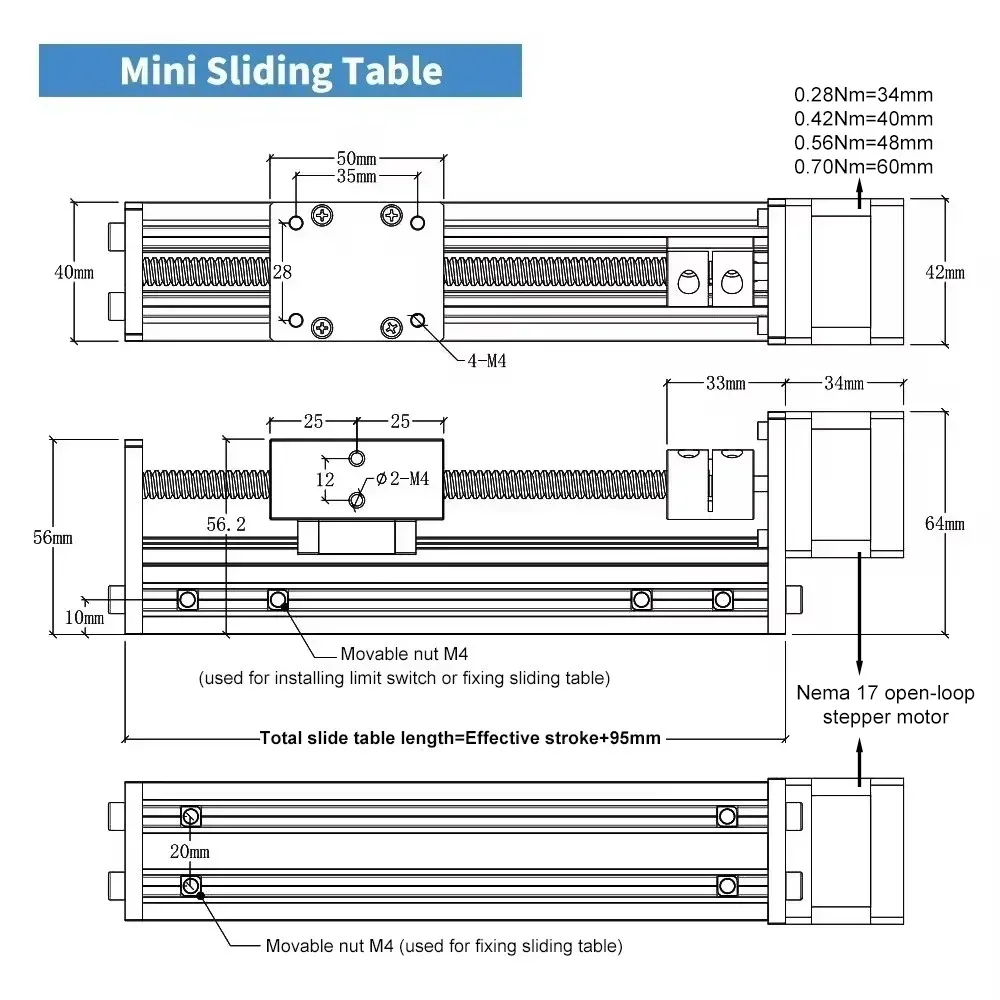

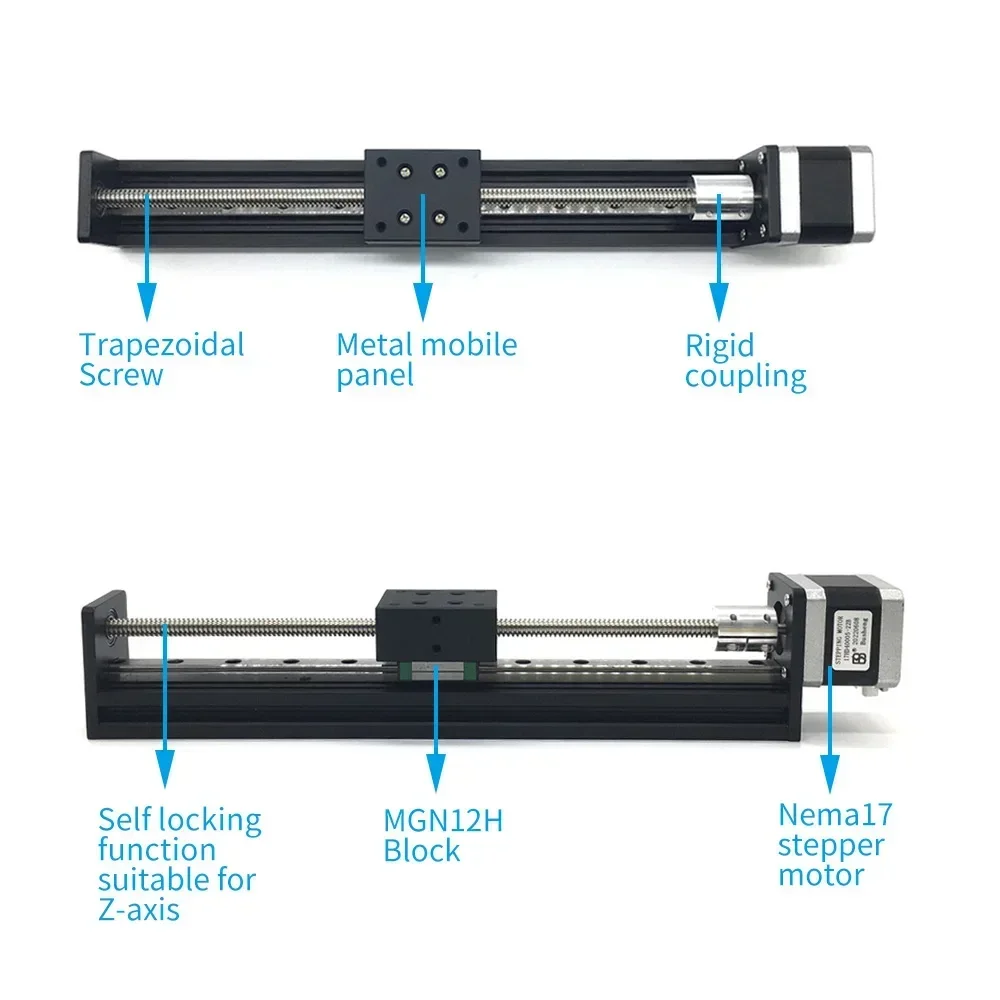

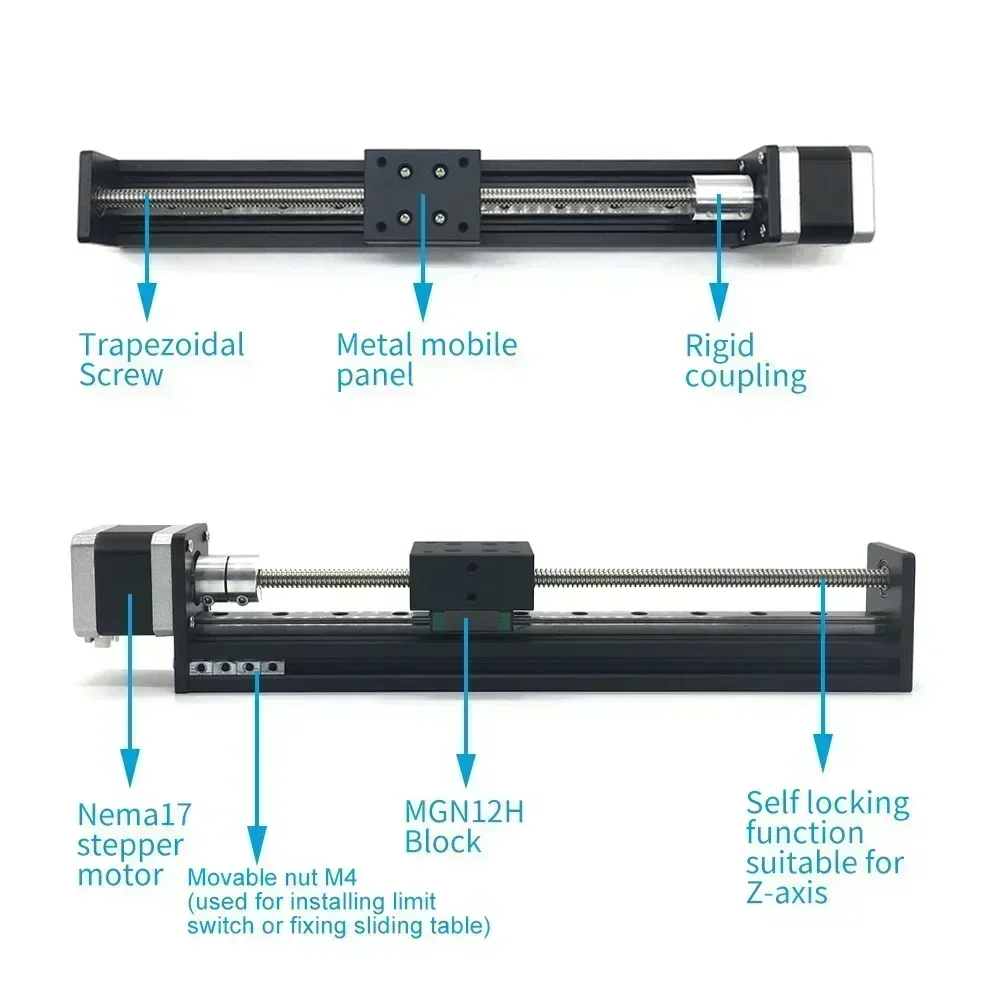

Parâmetro da mesa deslizante:
Modelo: XT08
Curso/viagem eficaz:50-300 mm
Curso efetivo real:Curso efetivo + 10mm
Comprimento total da mesa deslizante:Curso efetivo+95mm
Carga horizontal:10KG (máx.)
Carga vertical:5KG (máx.)
Tamanho do painel móvel:50*40mm
Material do painel móvel:Metal
Pitch:4 mm (o motor gira uma vez e o painel móvel se move 4 mm)
Precisão de posicionamento repetido:0,03 mm
Velocidade máxima:80mm/s
Bloco:MGN12H
Diâmetro do parafuso avanço:Parafuso trapezoidal de 8 mm
Precisão do parafuso:C7

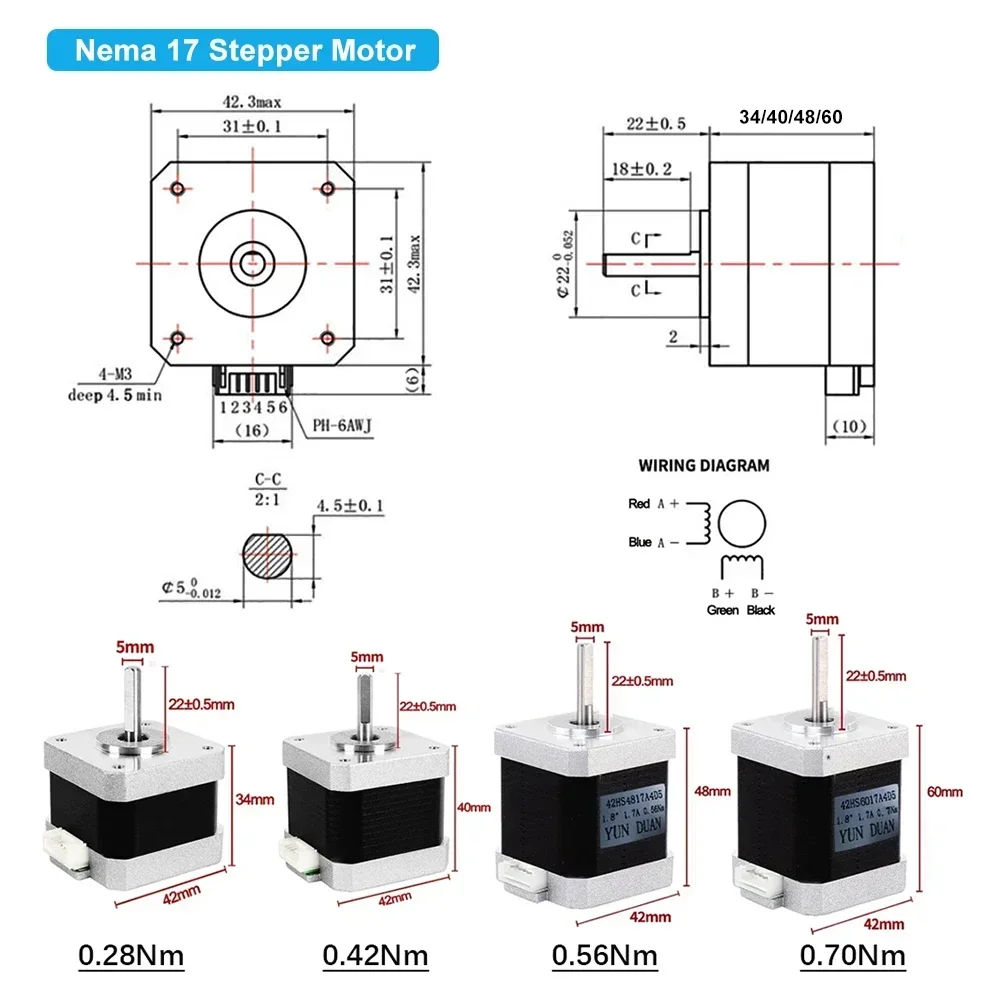

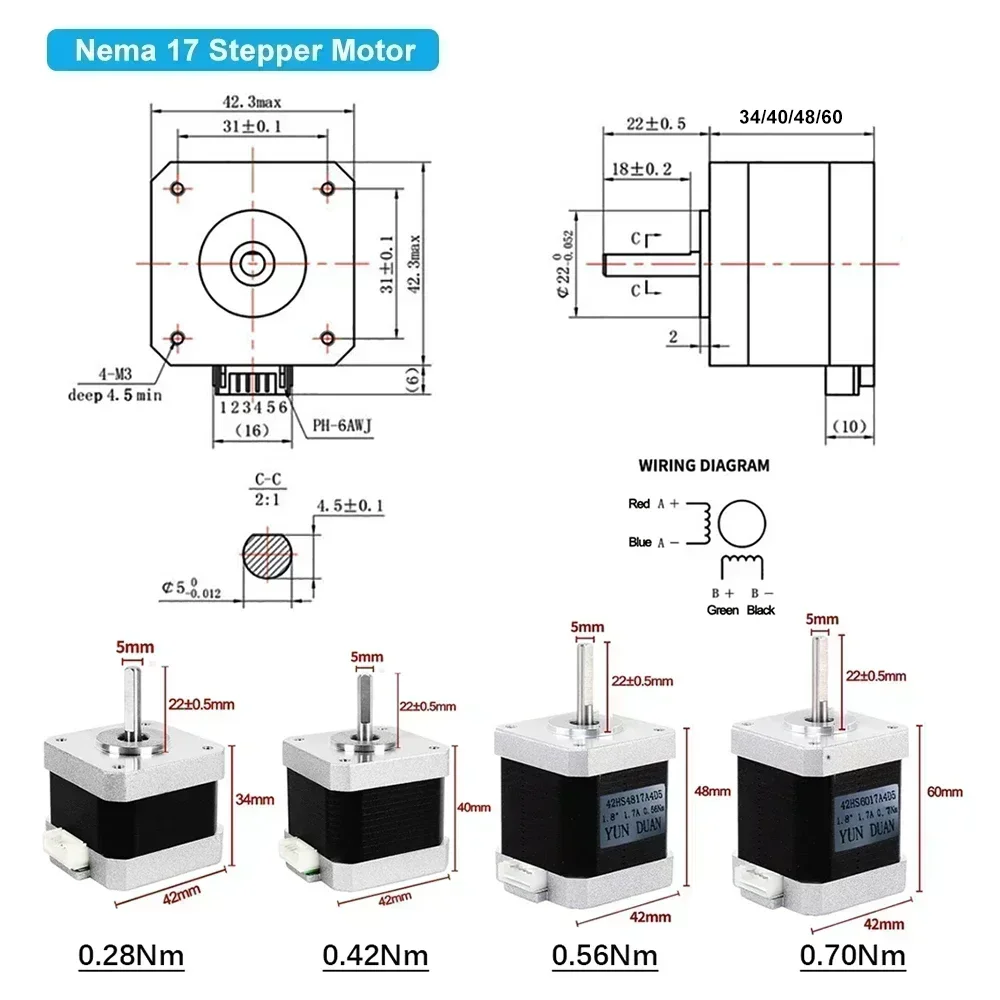

Nema 17Motor de circuito aberto Parâmetro:
Modelo : Nema 17 (flange 42*42mm)
Diâmetro do eixo:5mm
Torque de retenção:0,28 Nm (corpo 34 mm)/ 0,42 Nm (40 mmCorpo)/ 0,56 Nm (48 mmCorpo)/ 0,70 Nm (60 mmCorpo)
Tipo:Motor de passo híbrido
Fase:2 fases
Certificação:CCC, CE, ISO
Ângulo de passo:1,8 graus
Corrente nominal:
Motor de 0,28 Nm: 1,2A
Motor de 0,42Nm: 1,5A
Motor de 0,56 Nm: 1,7A
Motor de 0,7 Nm: 1,7A

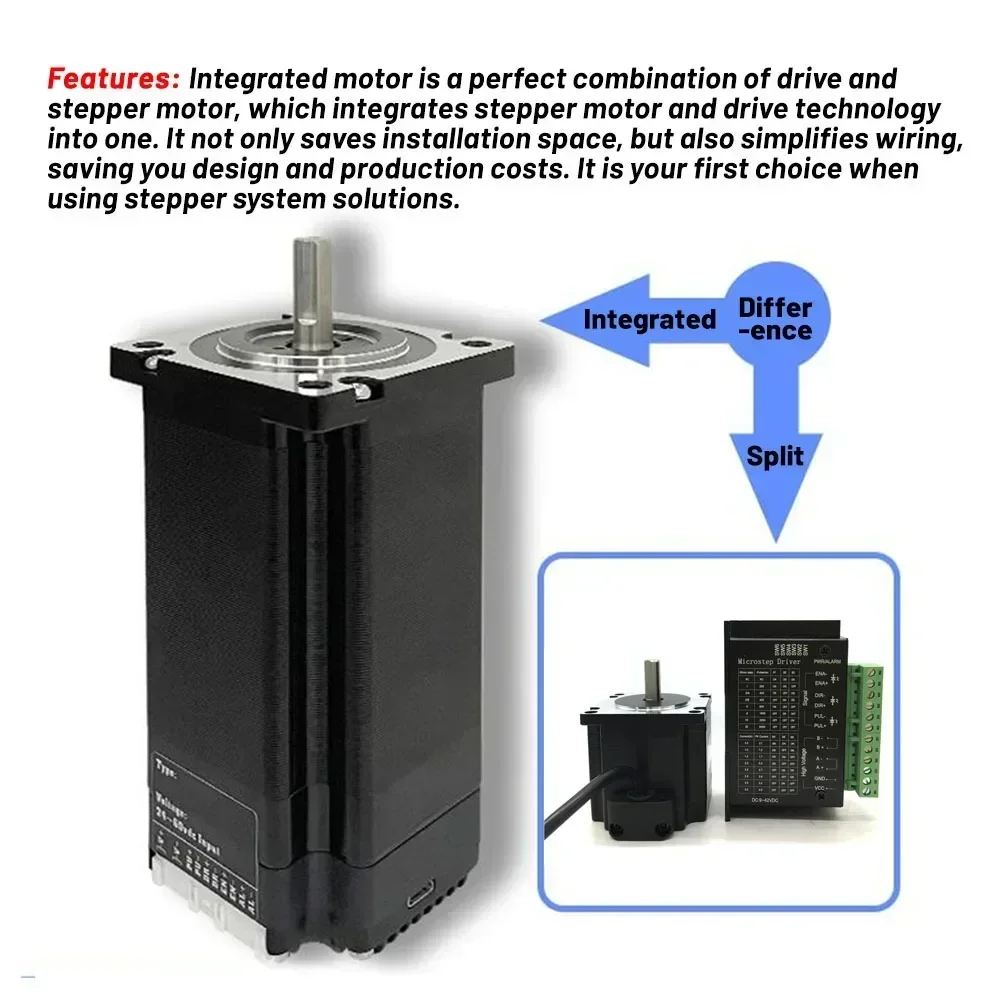

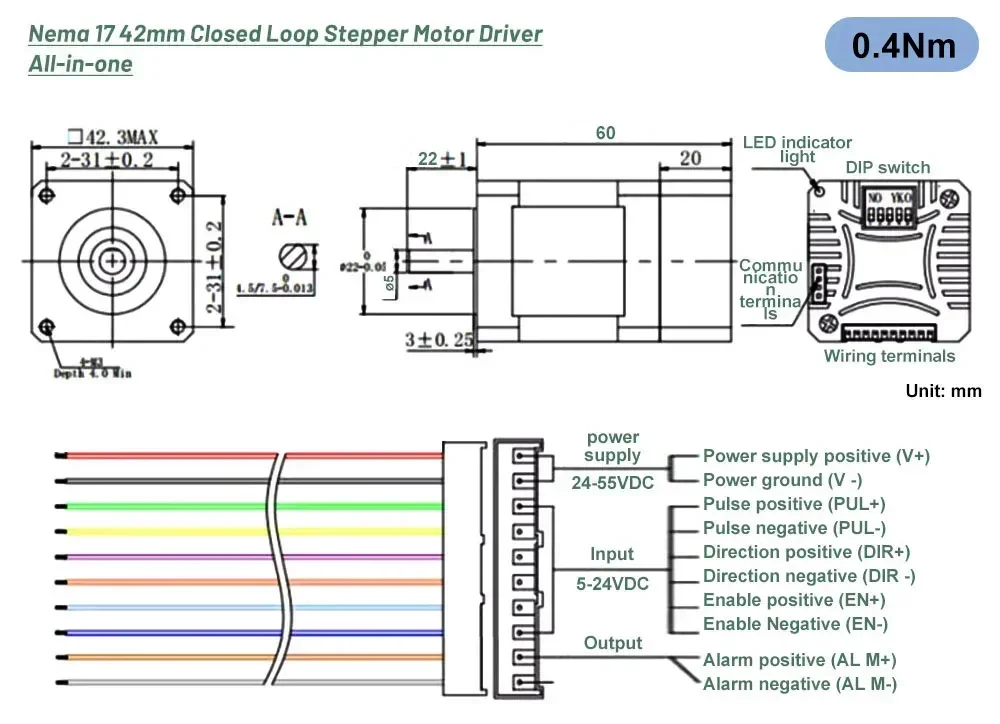

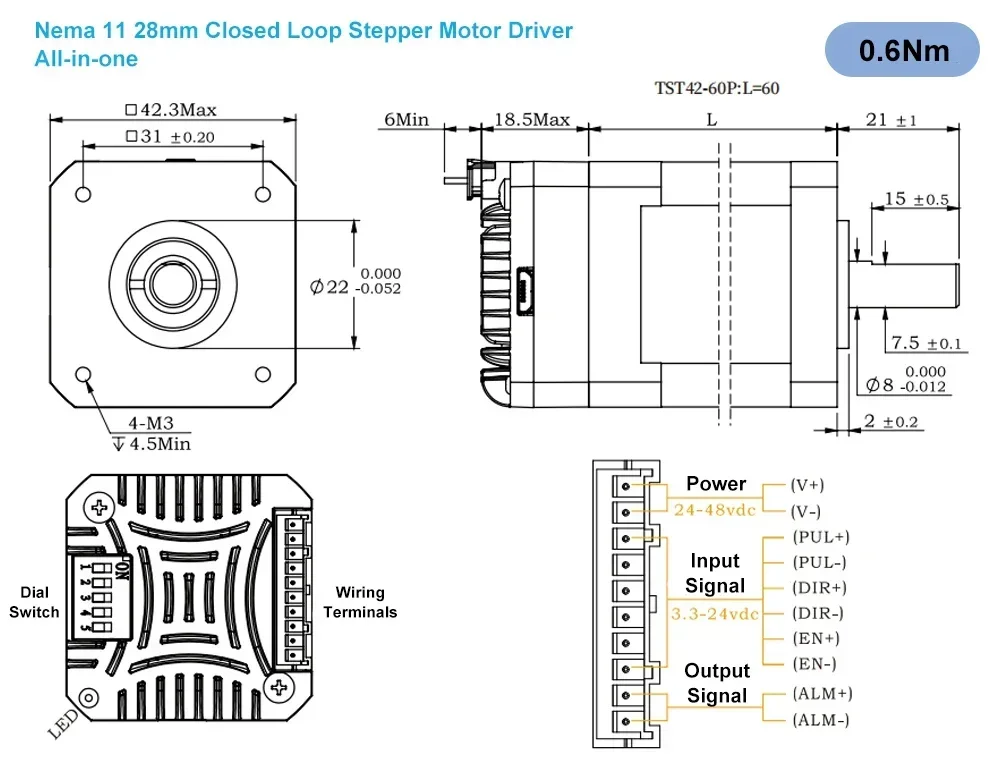

Acionamento do motor de passo de circuito fechado integrado Nema 17 Parâmetro:
Tipo:DC 2 fases (2PH) StepperKit de driver de motor
Torque nominal:0,4Nm/ 0,6Nm
Tamanho do flange:Nema 17 42mm
Diâmetro do eixo:5mm
Comprimento do eixo:22 mm (motor de 0,4 Nm); 21 mm (motor de 0,6 Nm)
Comprimento do corpo:60 mm
Tensão de entrada:24VDC ~ 48VDC
Corrente de saída:1,5A (motor 0,4Nm); 2,5A (motor de 0,6Nm)
Momento de inércia:57g.cm2 (Motor 0,4Nm); 116g.cm2 (Motor 0,6Nm)
Resistência de fase:0,43Ω (motor 0,4Nm); 1,3Ω (motor de 0,6Nm)
Especificação do codificador:Codificador de 1000 linhas
Temperatura do ambiente de trabalho: -5 ℃~45 ℃
