- Produto Químico de Alta Preocupação: Nenhum
- Nome da marca: YUN DUAN
- Número do modelo: T06
- Largura ou Diâmetro da Guia: 12mm
- Origem: CN (Origem)
- Certificado: CE
- Screw Model: Trapezoidal screw (T6)
- Horizontal load: 5KG (Max)
- Vertical load: 2.5KG(Max)
- Screw Pitch: 1mm/4mm/12mm
- Motor Size: NEMA11(28MM)
- Holding torque: 6.5Ncm/0.065N.m
- Mobile panel size: 30mm X 32mm
- Repeat positioning accuracy: 0.02mm-0.03mm
- Maximum speed: 80mm/s
- Rail width: 8MM
- Block: MGN8H
- Stroke: 50mm/100mm/200mm/300mm
- Product type 1: linear actuator table
- Product type 2: linear stage
- Product type 3: sliding table
- Product type 4: stepper linear guide table
- Product type 5: Mini slide table
- Product type 6: Mini sliding table
- Product type 7: Mini linear Stage table

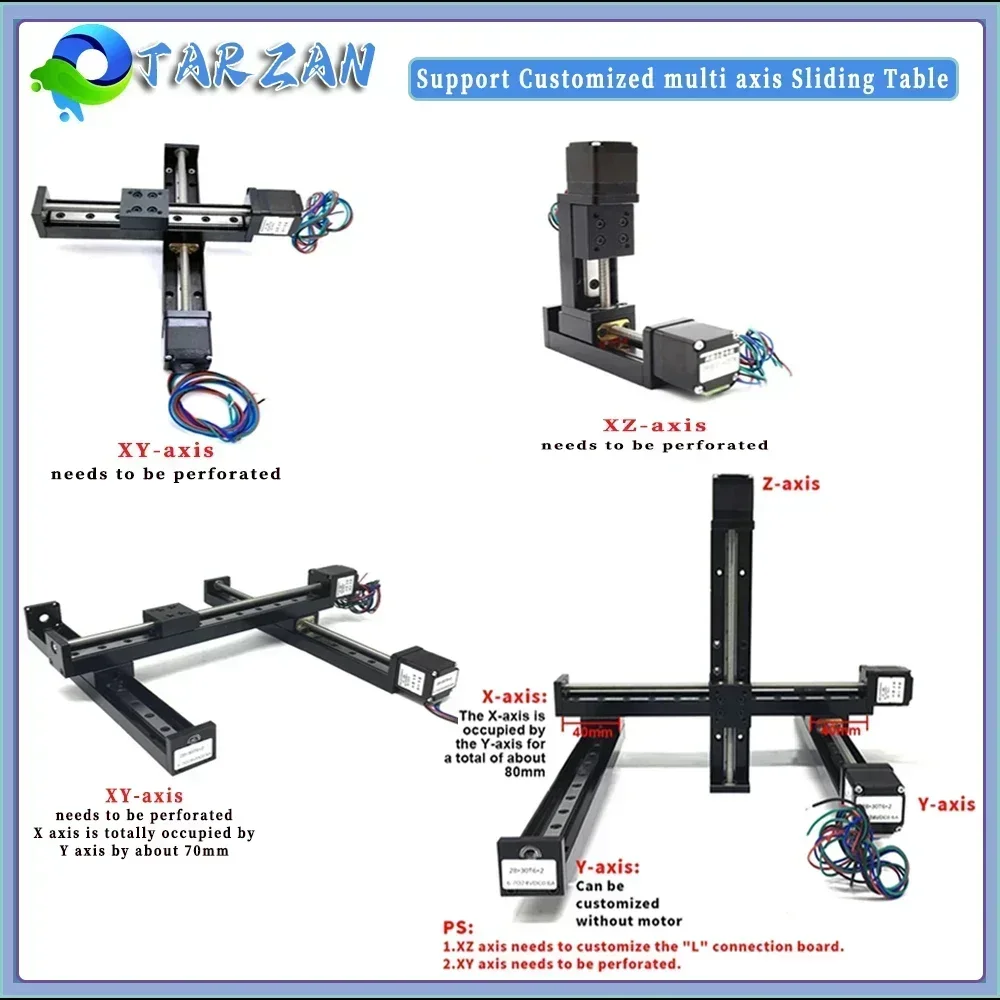

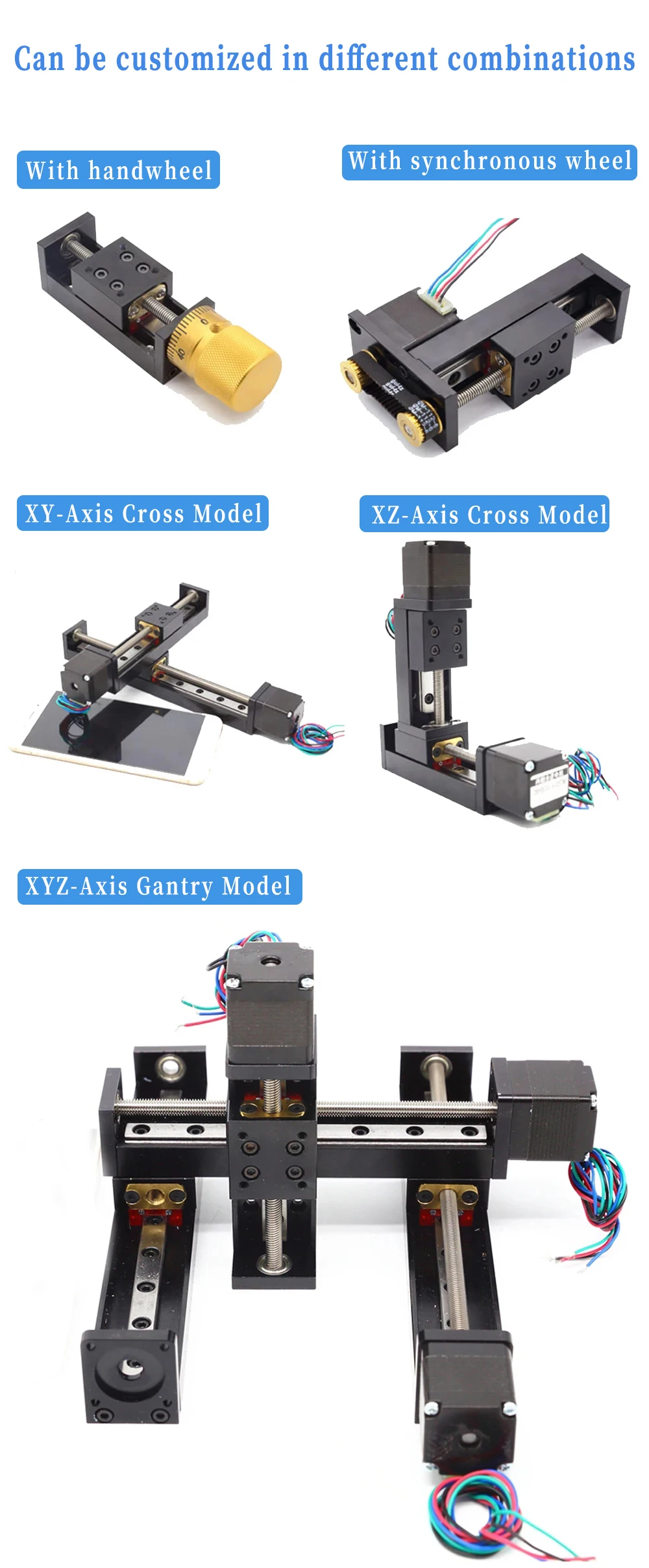

- Product type 8: XYZ axis linear guides table
- Product type 9: motor linear rail table kit
- Product type 10: T-type Sliding table
- Product type 11: XY axis Sliding table
- Product type 12: linear guide table
- Product type 13: linear rail guide table
- Product type 14: Z-axis sliding table
- Product type 15: Mini linear rail table
- Product type 16: T-type Sliding table
- Product type 17: Mini linear guide table
- Product type 18: T-type Sliding Table Rail Linear
- Product type 19: Mini T-type Sliding Table

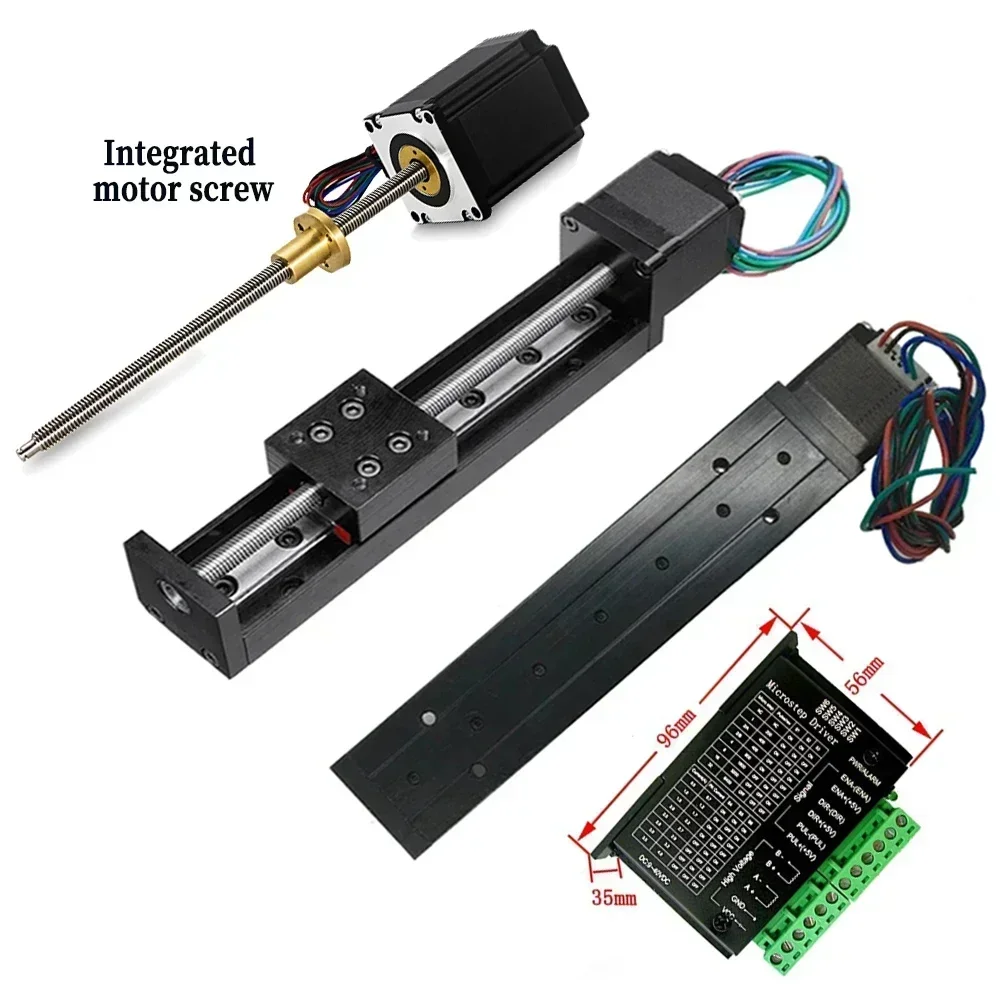

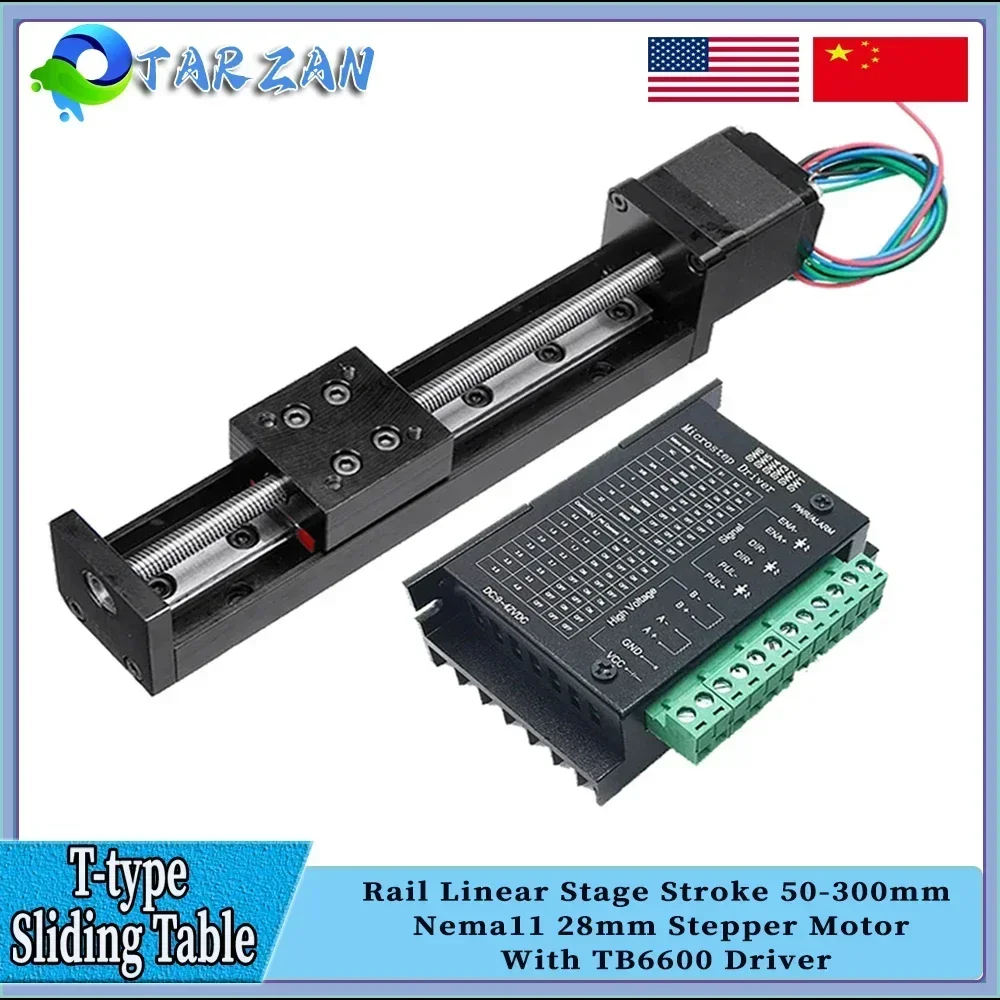

1 * mesa deslizante
1 * motor de passo de circuito aberto Nema 11
1 * motor de passo de circuito aberto Nema 11
1 * Drive (se você escolher Drive)

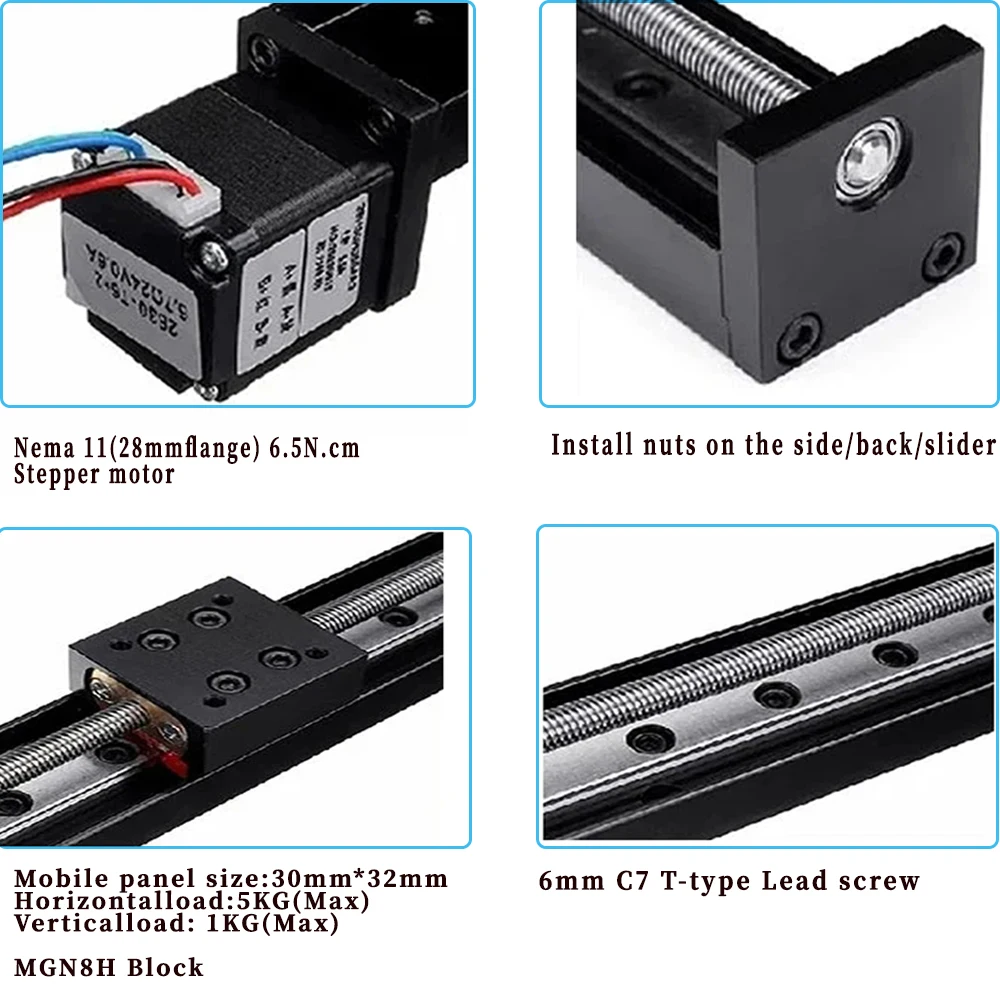

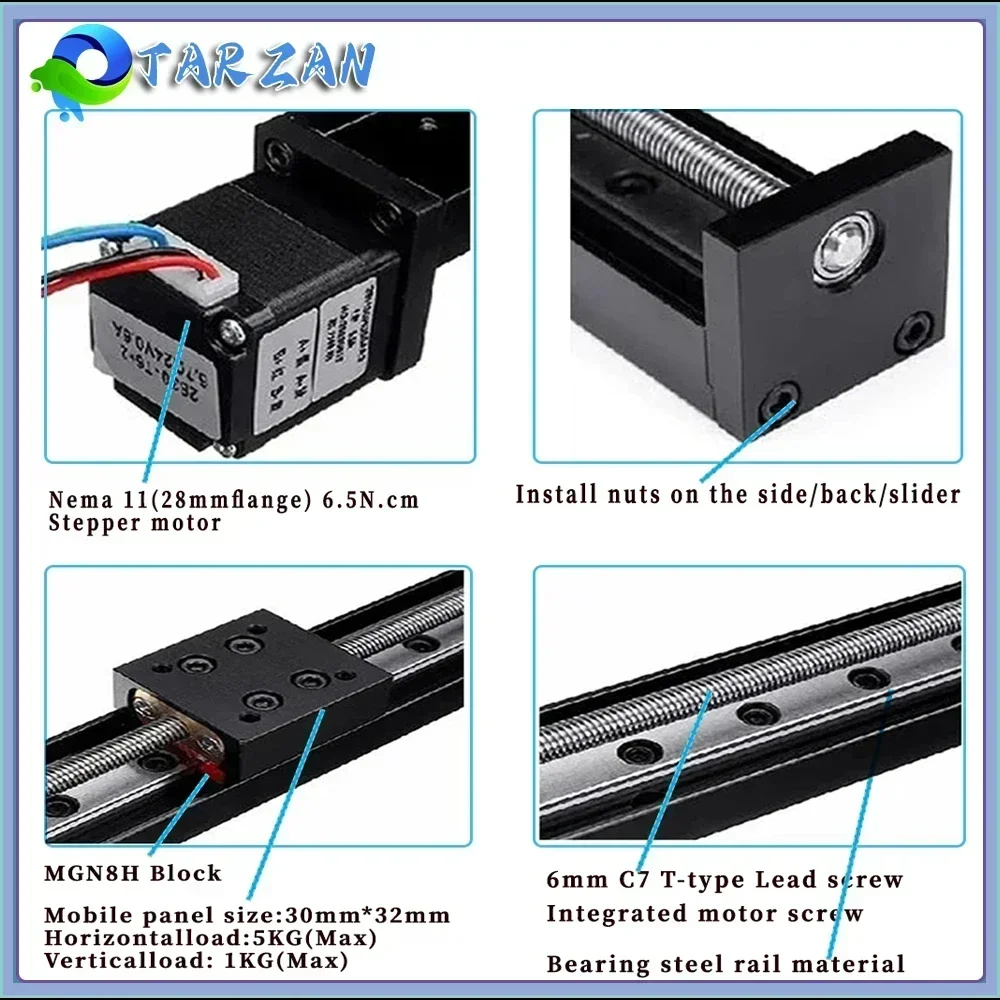

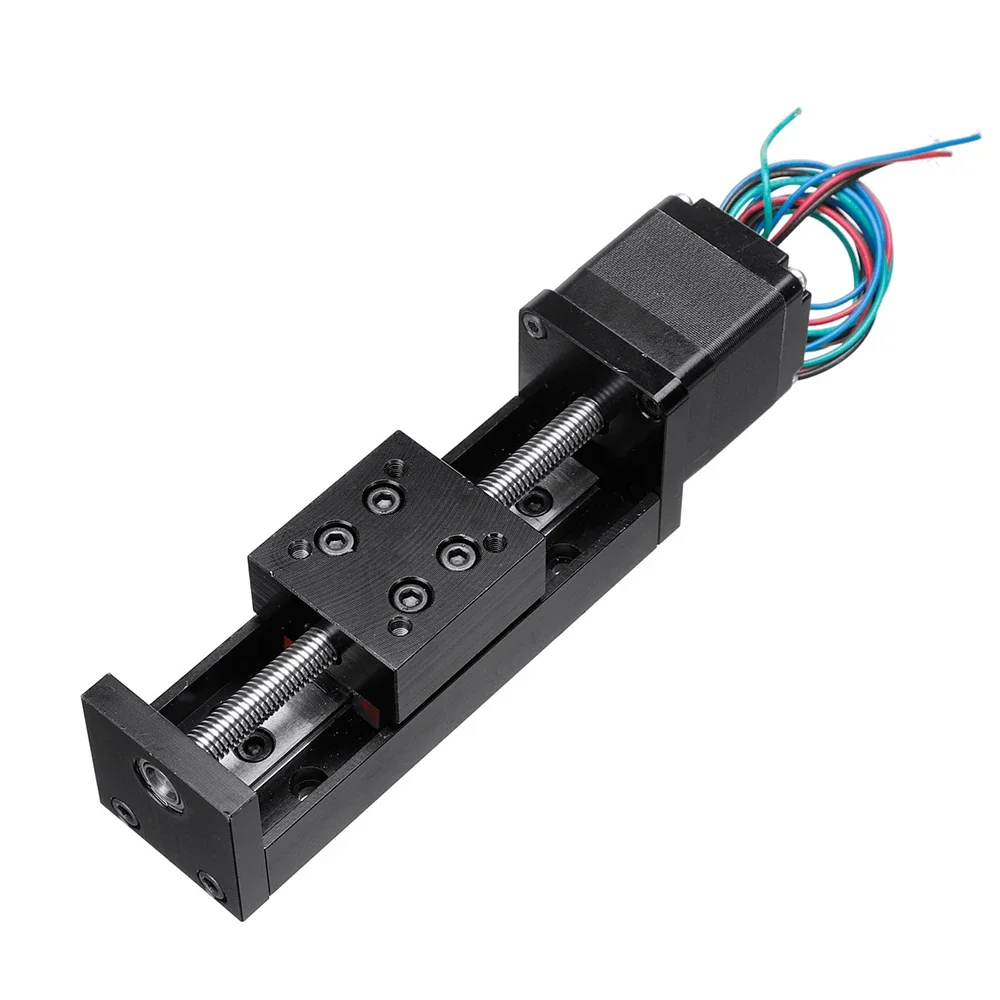

Mesa deslizante
Especificações:
Modelo: T06
Tipo de slide: Mesa deslizante com parafuso trapezoidal
Carga horizontal: 5KG (máx.)
Carga vertical: 2,5KG (máx.)

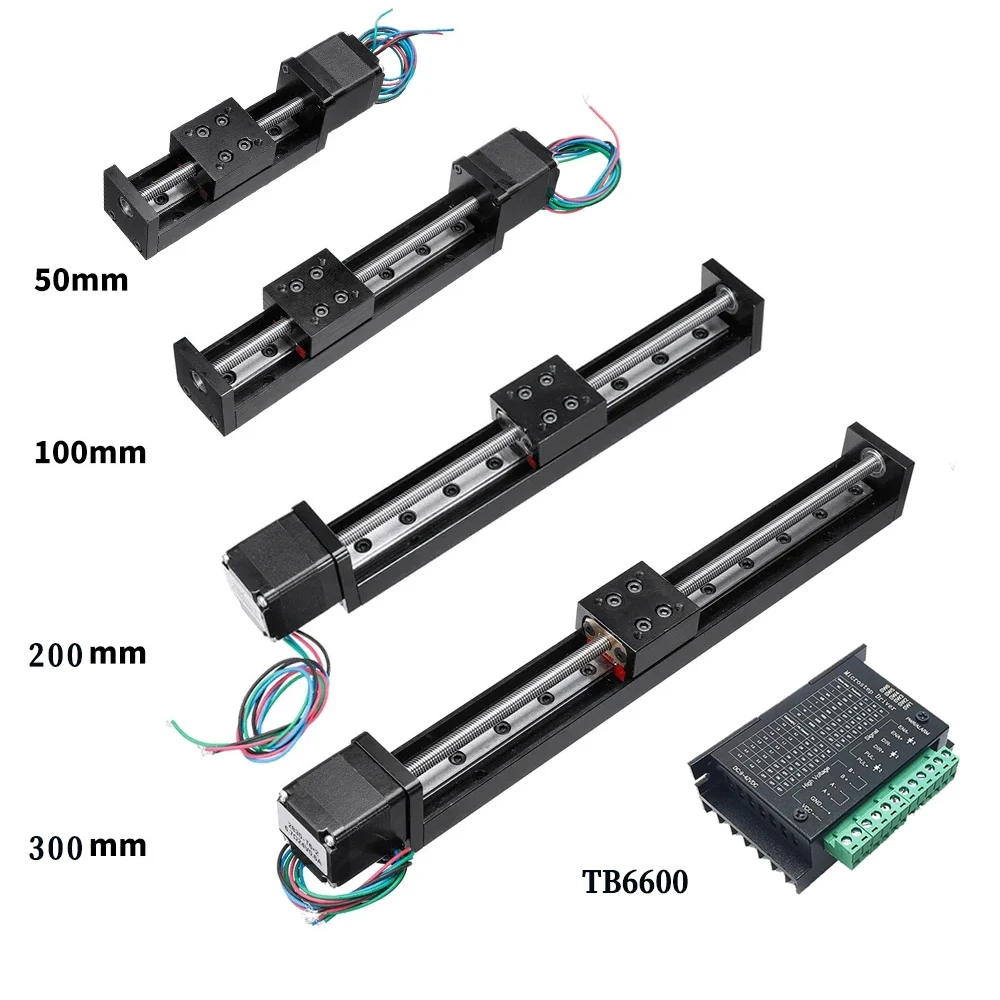

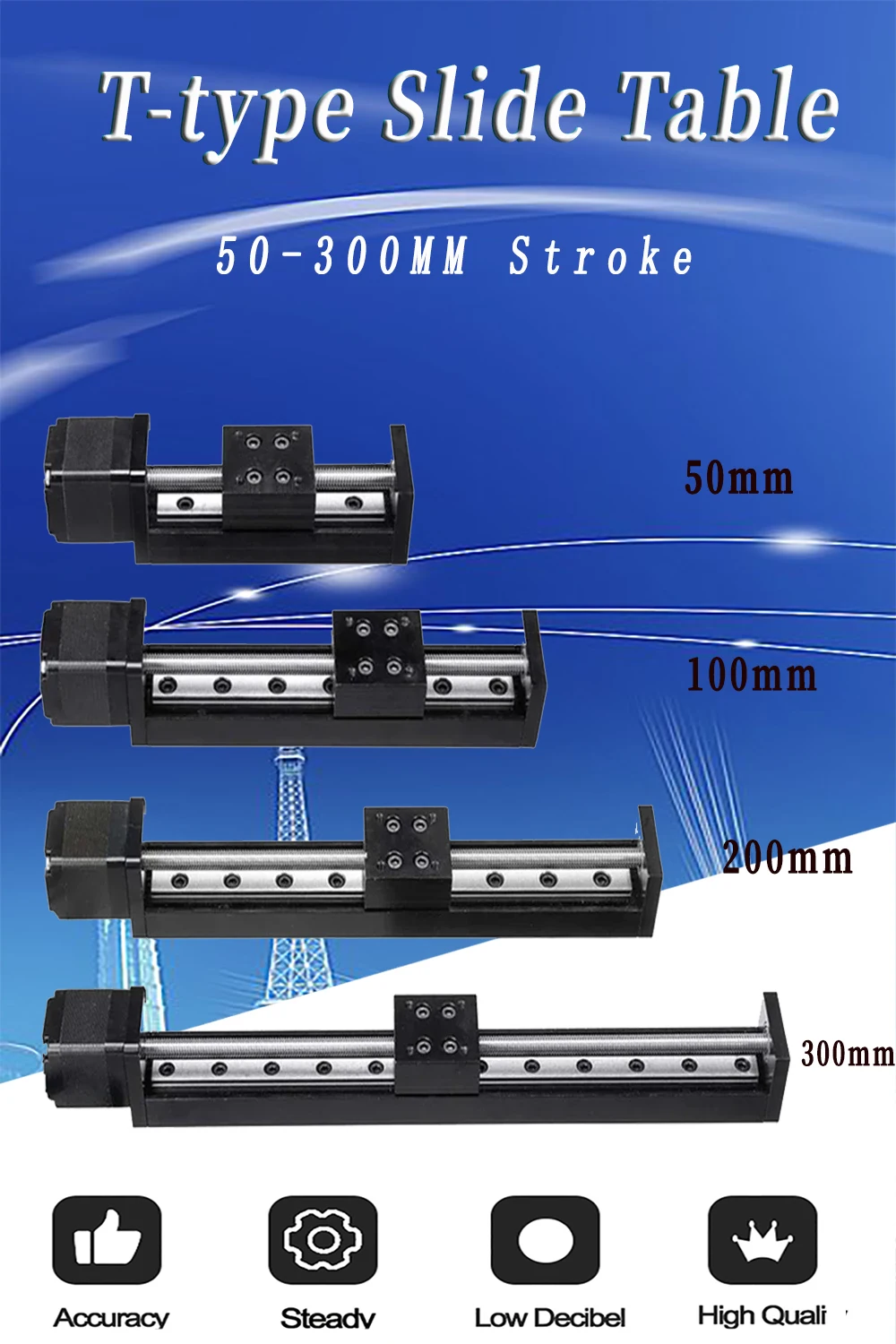

Curso efetivo: 50-300 mm

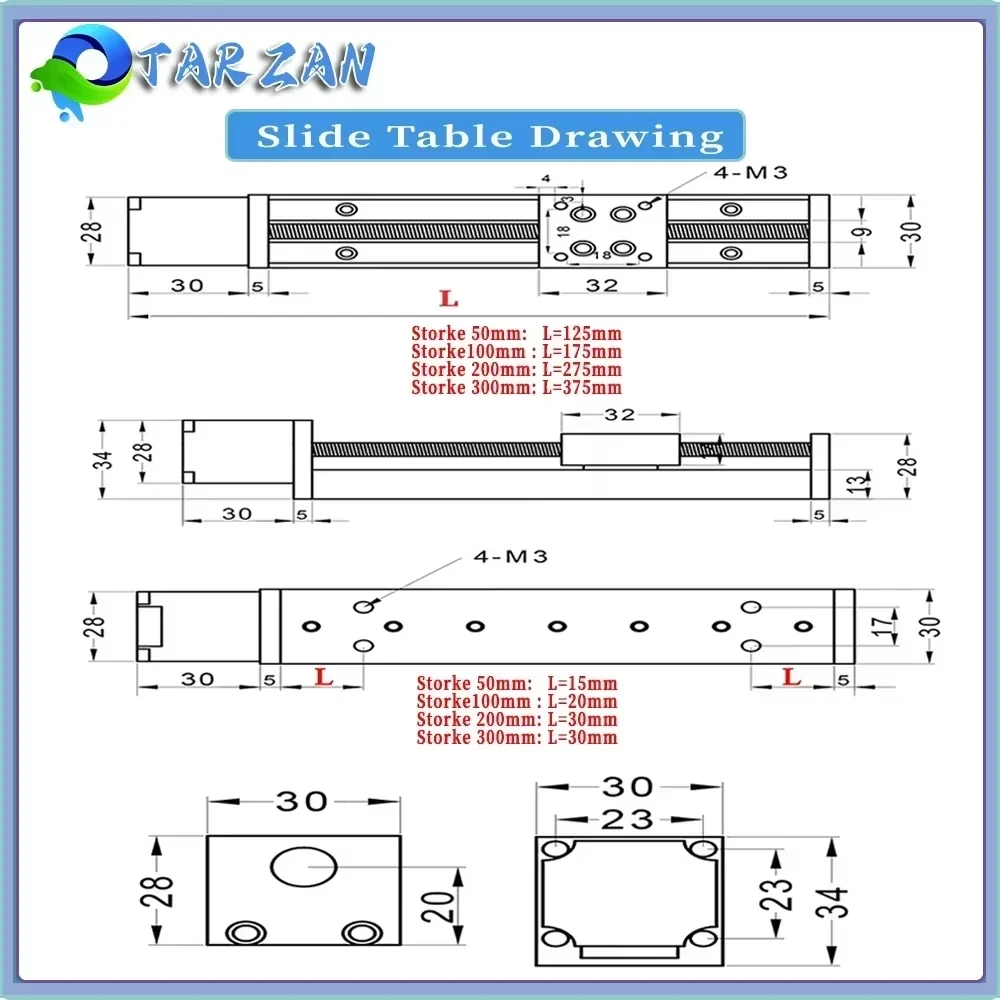

Comprimento Total: Curso efetivo + 75 mm
Tamanho do painel móvel: 30mm * 32mm
Precisão de posicionamento repetido: 0,02 mm-0,03 mm
Velocidade máxima: 80mm/s
Largura do trilho: 6MM
Bloco: MGN8H
Precisão do parafuso: C7
Modelo 3D: Clique aqui para baixar
Pitch: 1mm/4mm/12mm (O passo é 1mm, significa que o motor gira uma vez e o painel móvel se move 1mm.)
PS: O passo de 1 mm e 2 mm tem capacidade de travamento automático completa e pode ser usado para o eixo Z dentro da carga permitida;
A capacidade de travamento automático enfraquece gradualmente com um passo de 4 mm/6 mm/12 mm, e o passo de 12 mm quase não tem capacidade de travamento automático
Modelo: T06
Tipo de slide: Mesa deslizante com parafuso trapezoidal
Carga horizontal: 5KG (máx.)
Carga vertical: 2,5KG (máx.)
Curso efetivo: 50-300 mm
Comprimento Total: Curso efetivo + 75 mm
Tamanho do painel móvel: 30mm * 32mm
Precisão de posicionamento repetido: 0,02 mm-0,03 mm
Velocidade máxima: 80mm/s
Largura do trilho: 6MM
Bloco: MGN8H
Precisão do parafuso: C7
Modelo 3D: Clique aqui para baixar
Pitch: 1mm/4mm/12mm (O passo é 1mm, significa que o motor gira uma vez e o painel móvel se move 1mm.)
PS: O passo de 1 mm e 2 mm tem capacidade de travamento automático completa e pode ser usado para o eixo Z dentro da carga permitida;
A capacidade de travamento automático enfraquece gradualmente com um passo de 4 mm/6 mm/12 mm, e o passo de 12 mm quase não tem capacidade de travamento automático

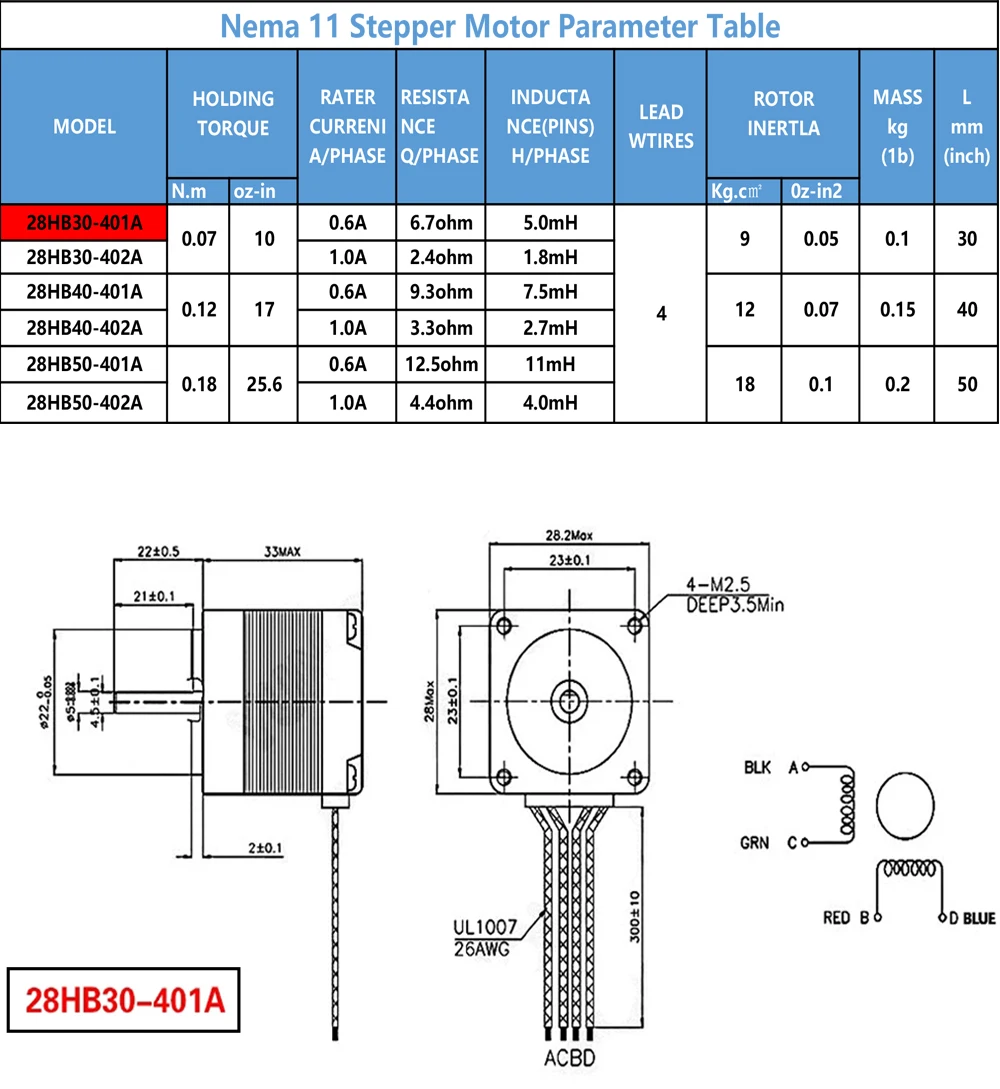

Especificações do motor de passo:
Modelo:28HB30-401A (suporte para motor 28HB40-401A personalizado)
Tamanho do flange do motor:NEMA 11(28MM)
Torque de retenção:0,07N.m
Comprimento do corpo:30mm
Diâmetro do eixo:5mm
Tipo:Motor Híbrido
Fase:2 fases
Atualmente :0,6A
Certificação:CCC, CE, ISO
Ângulo de passo:1,8 graus

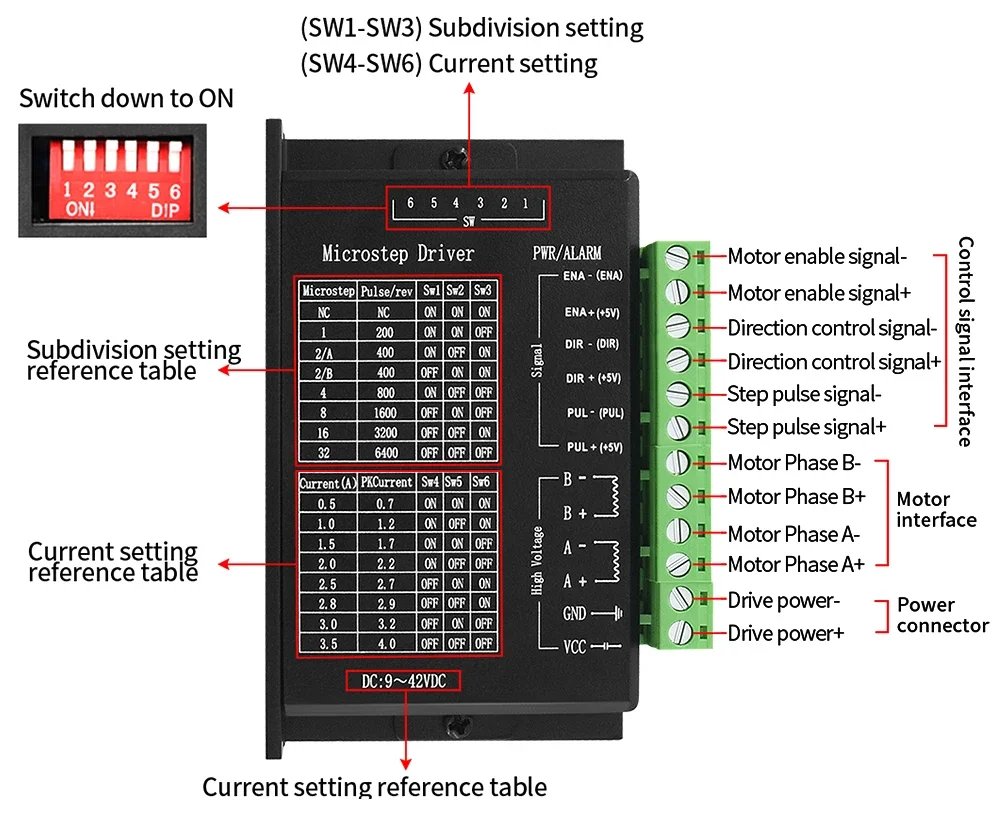

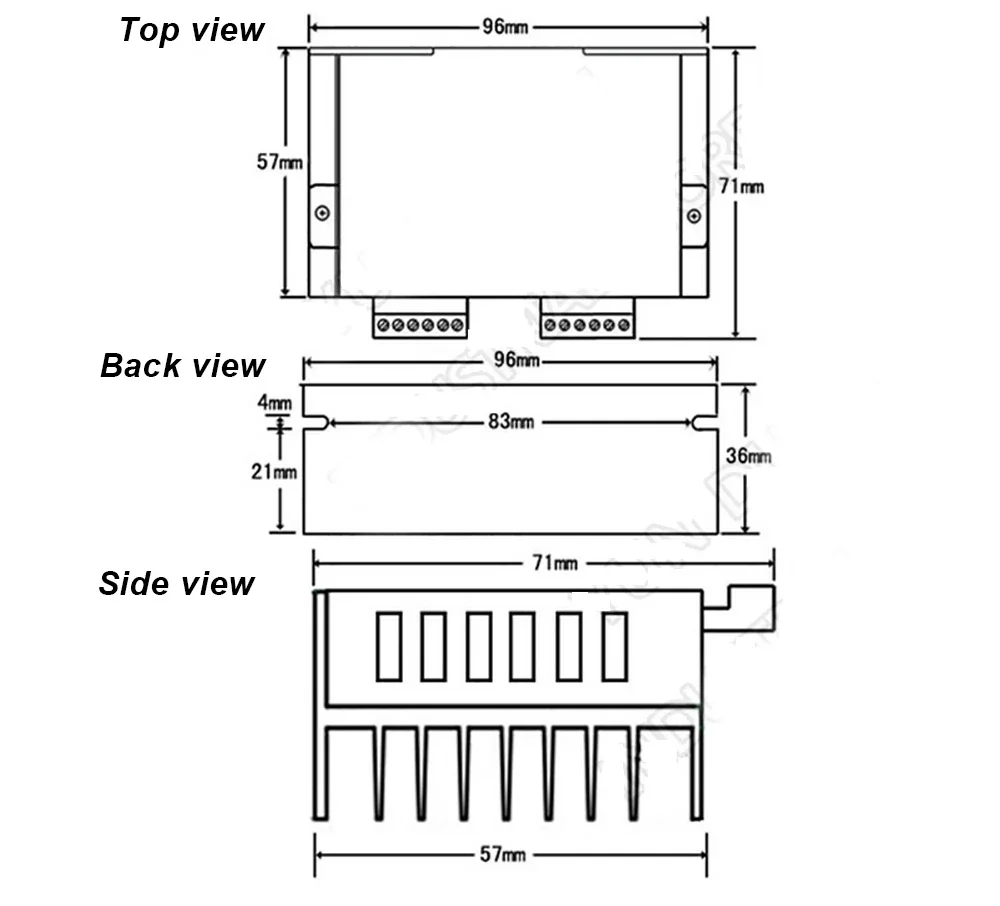

Especificações da unidade:
Modelo:TB6600
Manual:https://drive.google.com/open?id=1NHNwZy4P7mjvHdQcrkXWJ-gS2cBF_tMk
Tensão de entrada:CC 9-42 V
Corrente de entrada/saída:0,5-3,5A
Potência máxima:150W
Subdivisão:1,2,4,8,16,32
Temperatura do ambiente operacional:-10～45℃
Temperatura de armazenamento:-40℃～70℃
