- Produto Químico de Alta Preocupação: Nenhum
- Tipo Fixo: Fixador de gancho e laço
- Número do modelo: 6040Z CNC Frame
- Use: DOOR
- Origem: CN (Origem)
- Model: 6040Z CNC Frame
- Axis: 3axis 4axis 5axis
- Working area: 300x200mm 300x400mm 600x400mm
- Type of screw: 1605 Ball screw
Diy mini quadro cnc 6040 de fresadora gravadora para madeira metal cnc 6040 3020 roteador
Modelo e Técnico
| MODELO |
Quadro CNC 3020/3040/6040 |
||||
| Atributo |
3 eixos |
3 eixos + motor |
4 eixos |
4 eixos + motor |
|
| Eixo |
3 eixos |
3 eixos |
4 eixos |
4 eixos |
|
| Base do motor de passo |
Sim |
sim |
Sim |
sim |
|
| Acoplamento |
Não |
Sim |
Não |
Sim |
|
| Motor de passo |
Não |
Sim 57mm |
Não |
Sim 57mm |
|
| Tipo de parafuso |
Parafuso esférico 1605 |
Parafuso esférico 1605 |
Parafuso esférico 1605 |
Parafuso esférico 1605 |
|
| Pesar |
34 |
36 |
37 |
39 |
|
| Dimensões da máquina |
3020 quadro: 560X450X450mm 3040 quadro: 660X570X450mm Moldura 6040: 860X690X550mm |
||||
| Material do rack |

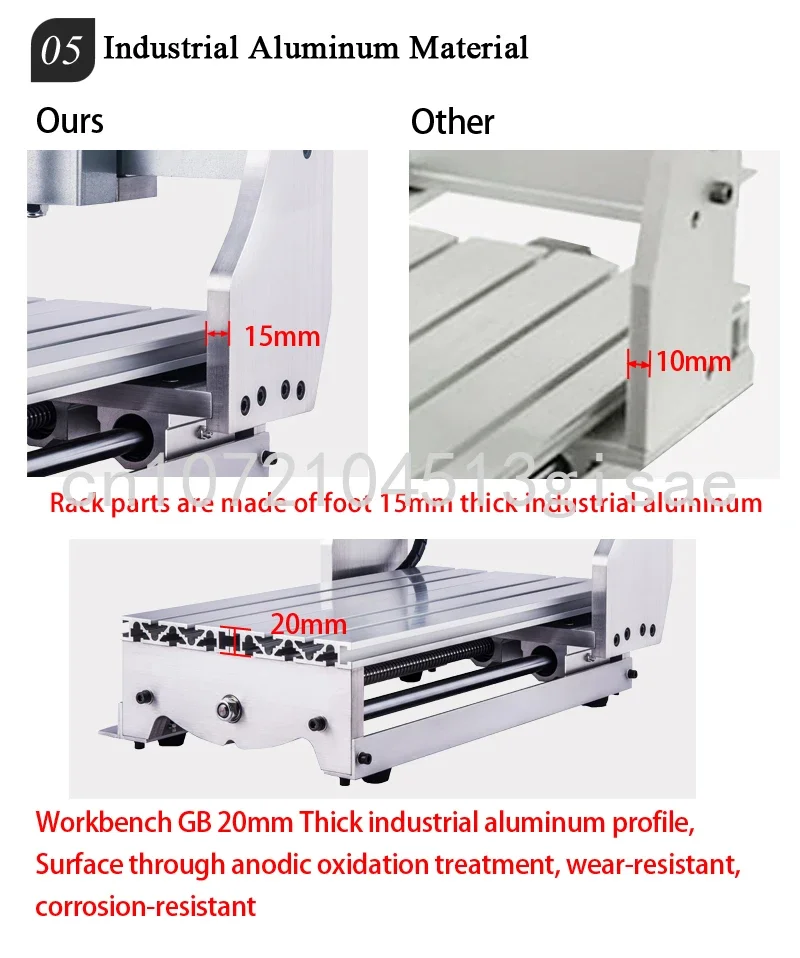

6061 e 6063 Liga de alumínio duro |
||||
| Área de gravação |

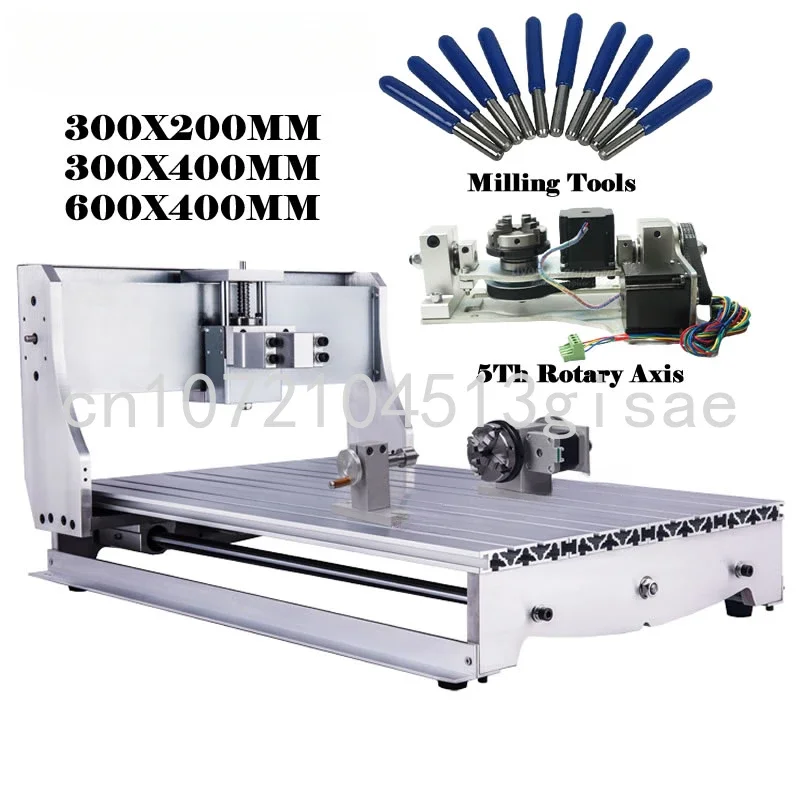

3020 quadro: 300X200mm Moldura 3040: 300x400mm Moldura 6040: 600X400mm |
||||
| Curso do eixo Z |
Moldura 3020/3040: 60mm Moldura 6040: 80 mm, a profundidade de gravação depende do comprimento da borda da ferramenta |
||||
| Espessura aceitável do material |
3020/3040 quadro:≤60mm Moldura 6040: ≤80mm |
||||
| Tipo de trilho |

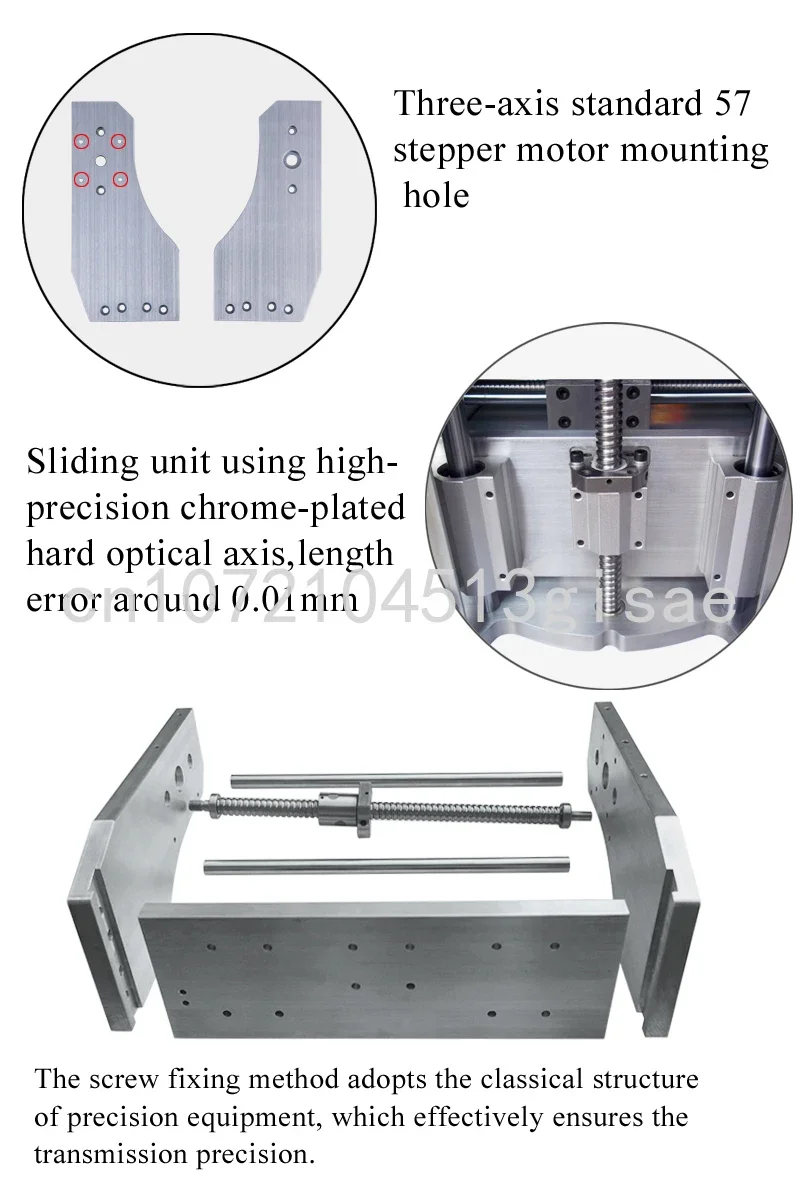

Eixo cromado + rolamentos lineares, endurecimento superficial 61HRC |
||||
| Diâmetro do motor do eixo |

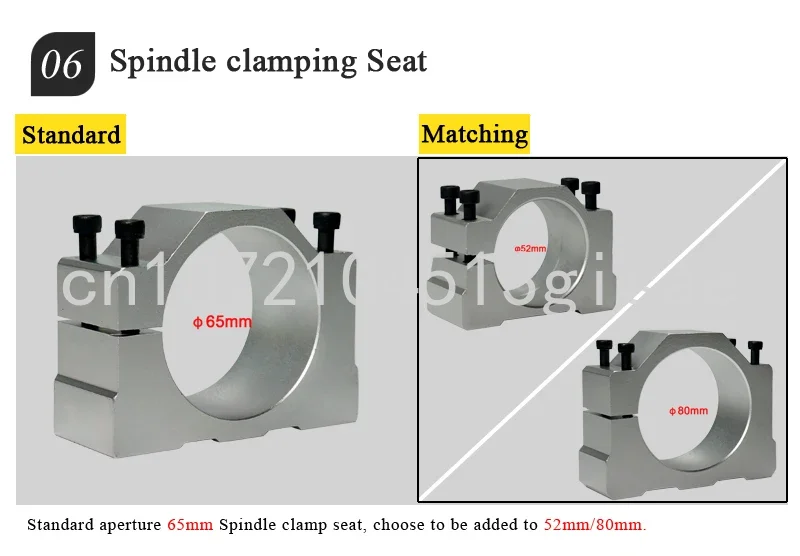

Moldura 3020/3040: 52 mm (65 mm opcional) Moldura 6040: 65mm(52 mm e 80 mm opcionais) |
||||
| Tamanho do motor de passo |
57 mm |
||||
| Precisão de posicionamento repetido |
≤0,03 mm |
||||
3020/3040 Parâmetro dos motores de passo do quadro:
Modelo: 57BYGH56
Corrente: 3A
Ângulo de passo: 1,8
Torque de saída: 1,2Nm
Comprimento do motor: 56mm (medição manual, possível erro)
Comprimento do eixo de saída: 22mm
Diâmetro do eixo de saída: 8mm
Modo de eixo de saída: eixo de saída único
Método de fiação: quatro fios condutores bifásicos (vermelho A, verde C, amarelo B, azul D)
6040 Parâmetro dos motores de passo do quadro:
Modelo: 57BYGH76
Corrente: 3A
Torque de saída: 1,5Nm
Comprimento do motor: 76mm (medição manual, possível erro)
Comprimento do eixo de saída: 23mm
Diâmetro do eixo de saída: 8mm
Modo de eixo de saída: eixo de saída único
Método de fiação: quatro fios condutores bifásicos (vermelho A, verde C, amarelo B, azul D)

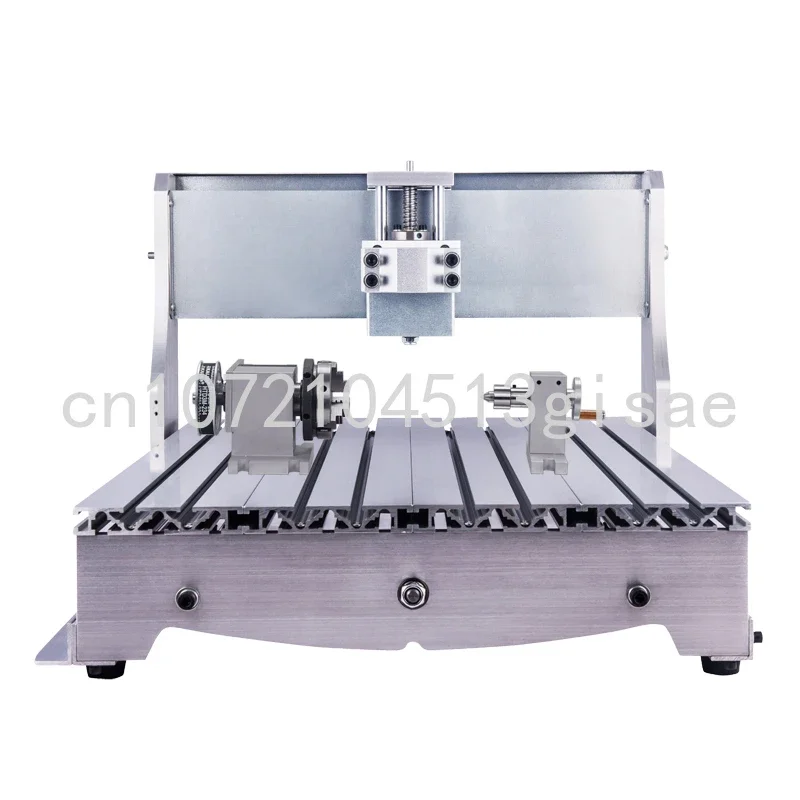

| 4o/5o eixo Descrição: |
3020 quadro 4o eixo: Número do modelo:K-50 Mandril:Mandril de 3 mandíbulas de 50MM 3040/6040 quadro 4o eixo:4o eixo: Número do modelo:K-65 Mandril:Mandril de 3 mandíbulas de 65MM A relação de redução do quinto eixo: 5: 1 (motor de passo bifásico 3A 1.2N) Mandril de quatro mandíbulas 60MM A fixação: Direção positiva: 40mm; Na direção oposta: 70mm Altura central do quarto eixo: 55MM O quinto eixo mais alto que o 4o eixo 44 mm Distância do furo fixo inferior: 150 mm x 85 mm |
|||
