- Químico Hign-em causa: Nenhum
- Nome da marca: YUN DUAN
- Número do modelo: GS137
- Largura ou Diâmetro da Guia: 20MM
- Origem: CN (Origem)

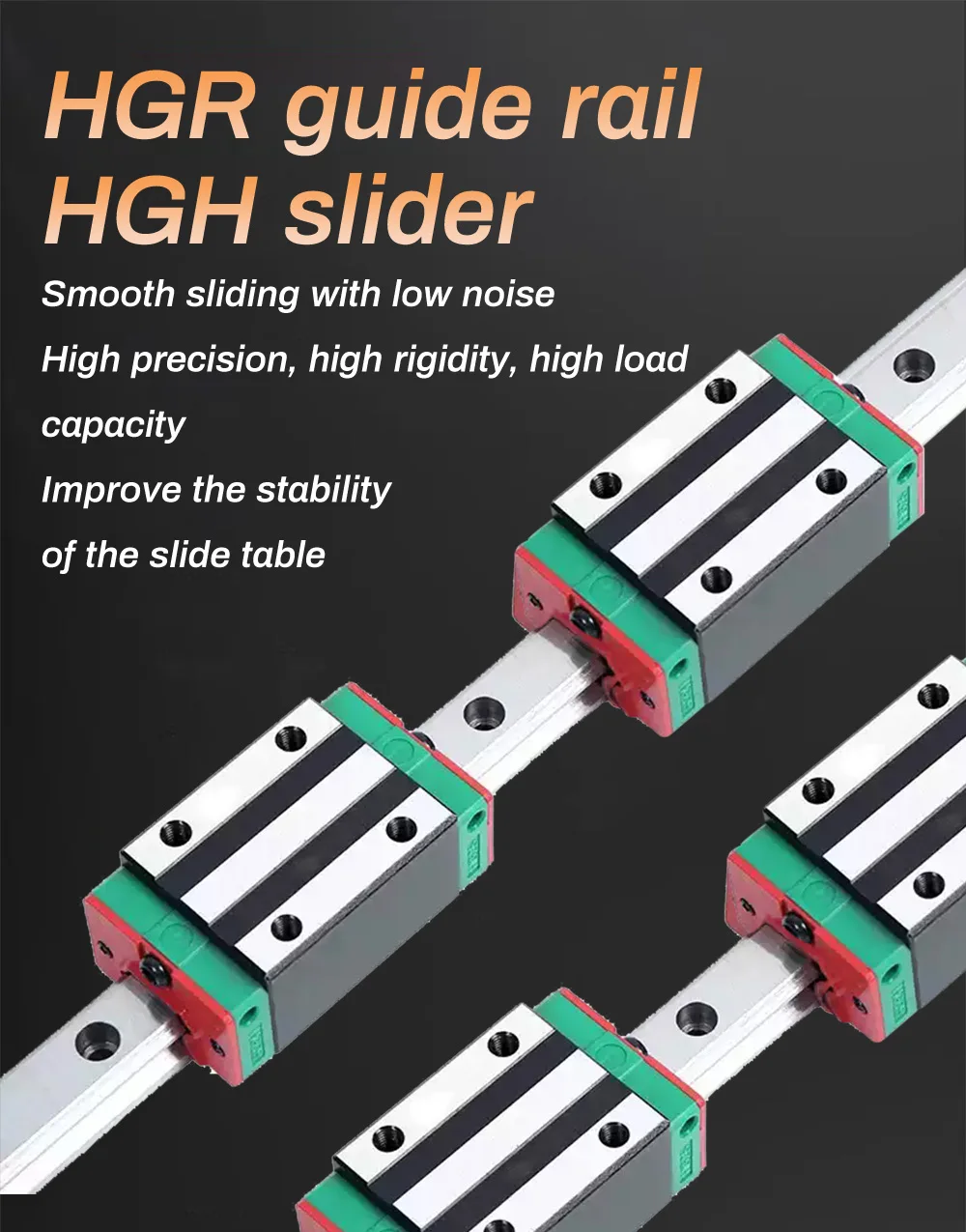

- Guide rail: HGR20*2
- Slider attribute: HGH20CA*2
- Ballscrew accuracy: C7
- Repetitive positioning accuracy: 0.03mm
- Sliding table width: 100mm * 140mm
- Slide Material: 45 # Steel
- Ballscrew type: SFU1605/1610
- Product Type1: Steel sliding table
- Product Type2: Steel linear guide
- Product Type3: Automation linear slide
- Product Type4: Motorized steel sliding table
- Product Type5: Manual steel sliding table
- Product Type6: Ball screw sliding table
- Product Type7: Linear motion sliding table
- Product Type8: Heavy-duty steel sliding table
Enviaremos de acordo com sua seleção.
1* Aço dmesa deslizante ouble rail com57/86/Motor de 60/80mm braquete
1 * Acoplamento
ou
1 * manual de aço double rail smesa de cobertura

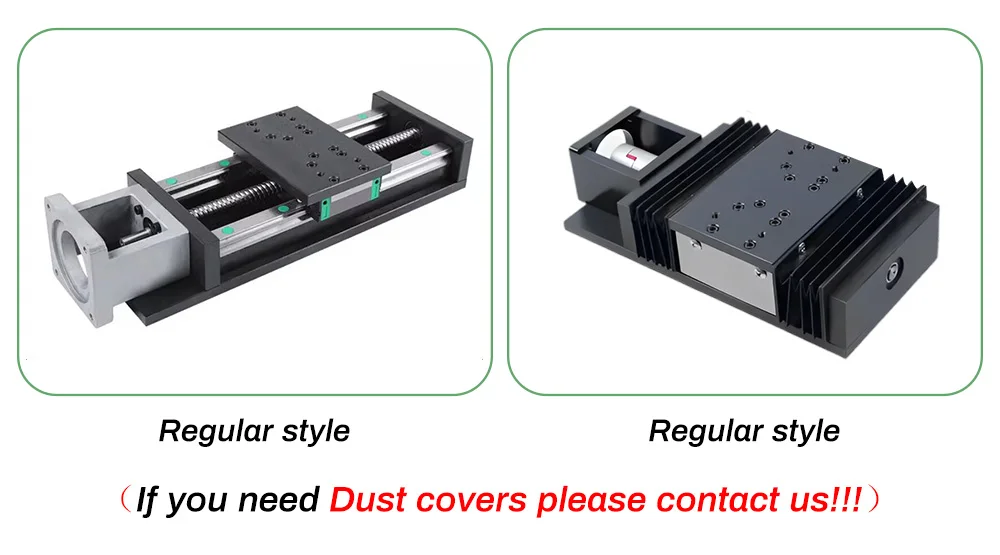

(Se você precisar personalizar: capa contra poeira, entre em contato conosco)

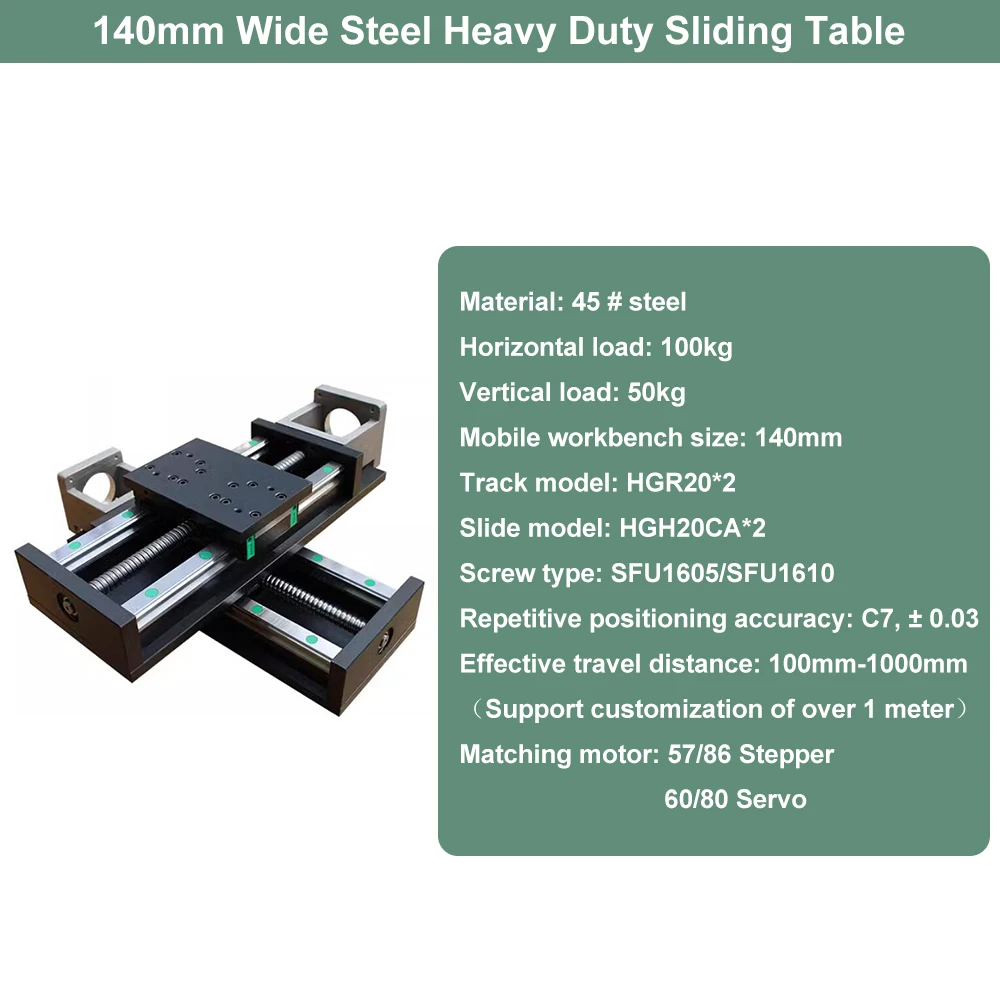

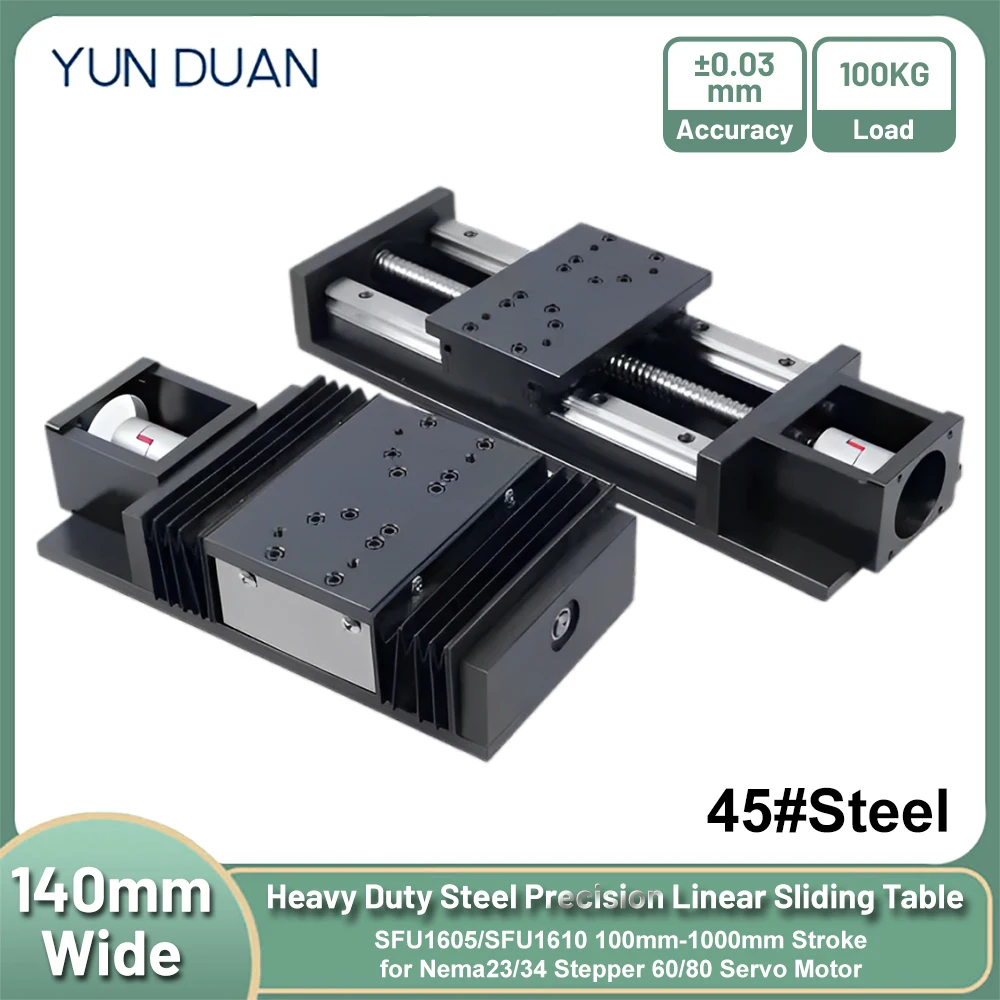

●Modelo:GS137
●Largura do módulo:140 mm
●Material do módulo:45# aço
●Curso efetivo:100mm-1000mm (suporte para personalização de mais de 1 metro)

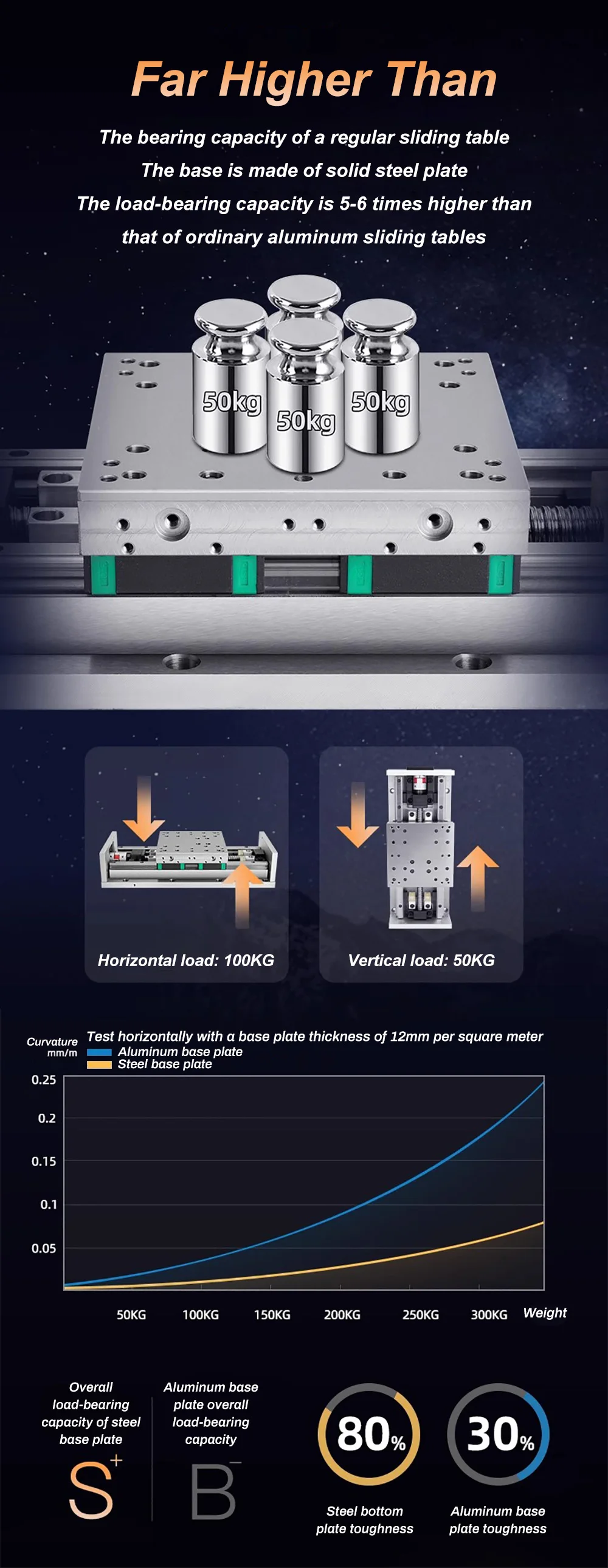

●Carga horizontal:100KG (máx.)
●Carga vertical: 50KG (máx.)
●Suporte do motor:Motor de passo Nema23/34 57mm/86mm ou servo motor 60mm/80mm
(Escolha de acordo com suas necessidades)

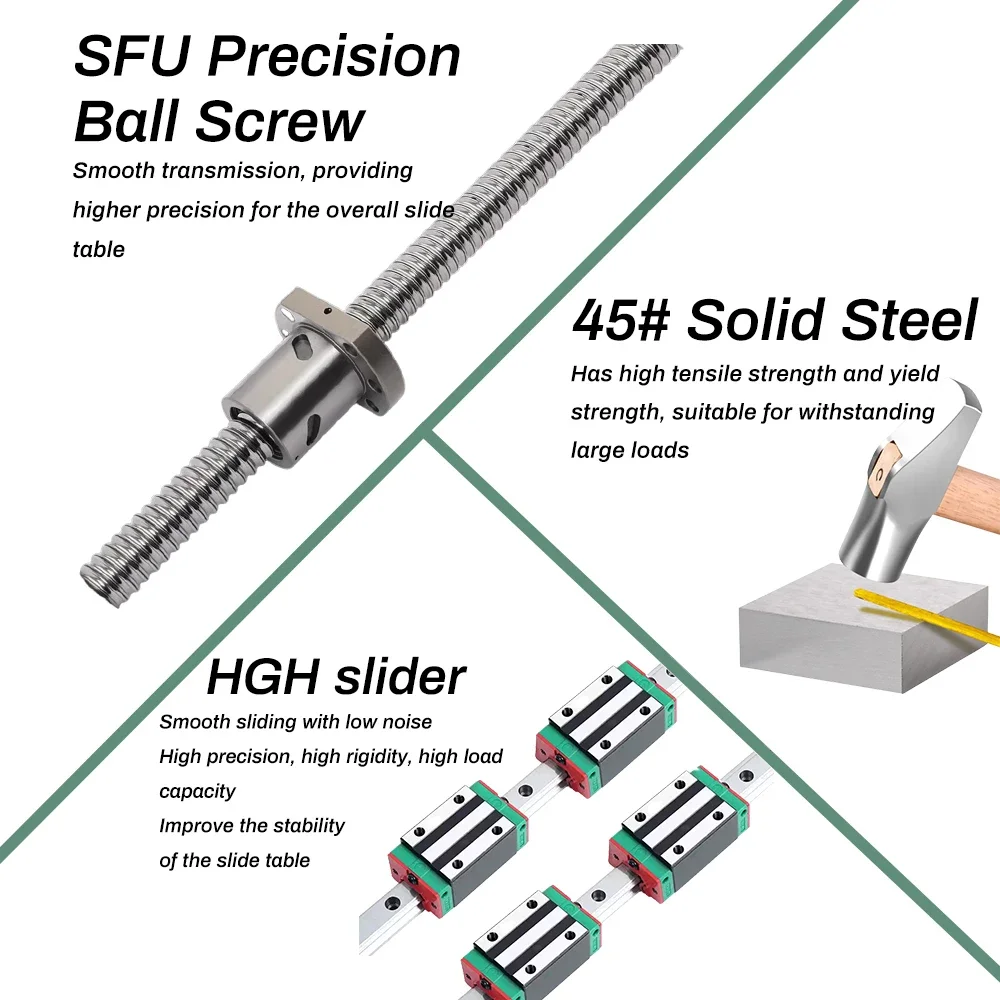

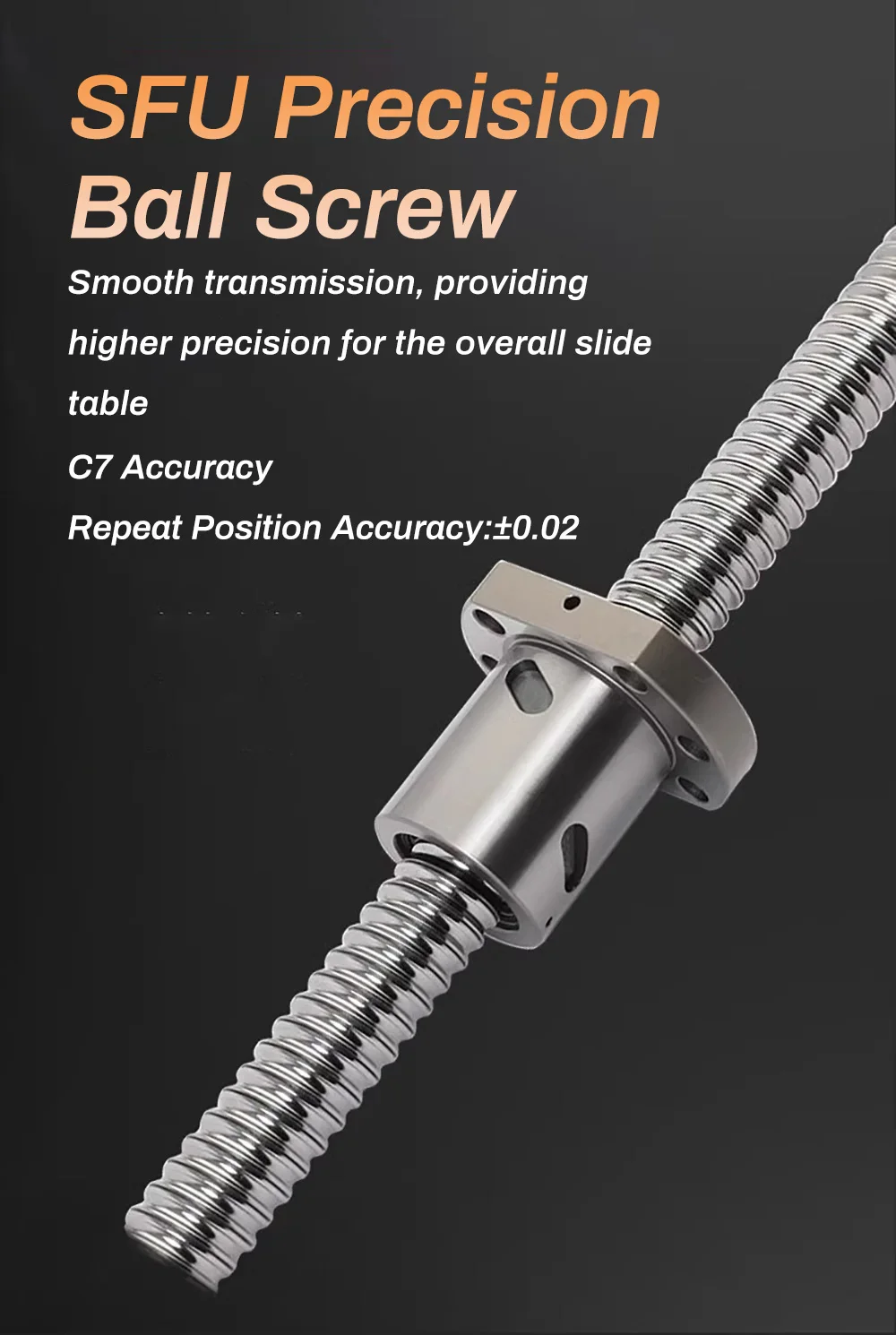

●Tipo de parafuso esférico:SFU1605/ SFU1610
(Dicas:SFU1605 significa:Diâmetro do parafuso16 mm, Pitch5mm, tele parafuso gira once, a mesa deslizante se move5mm)

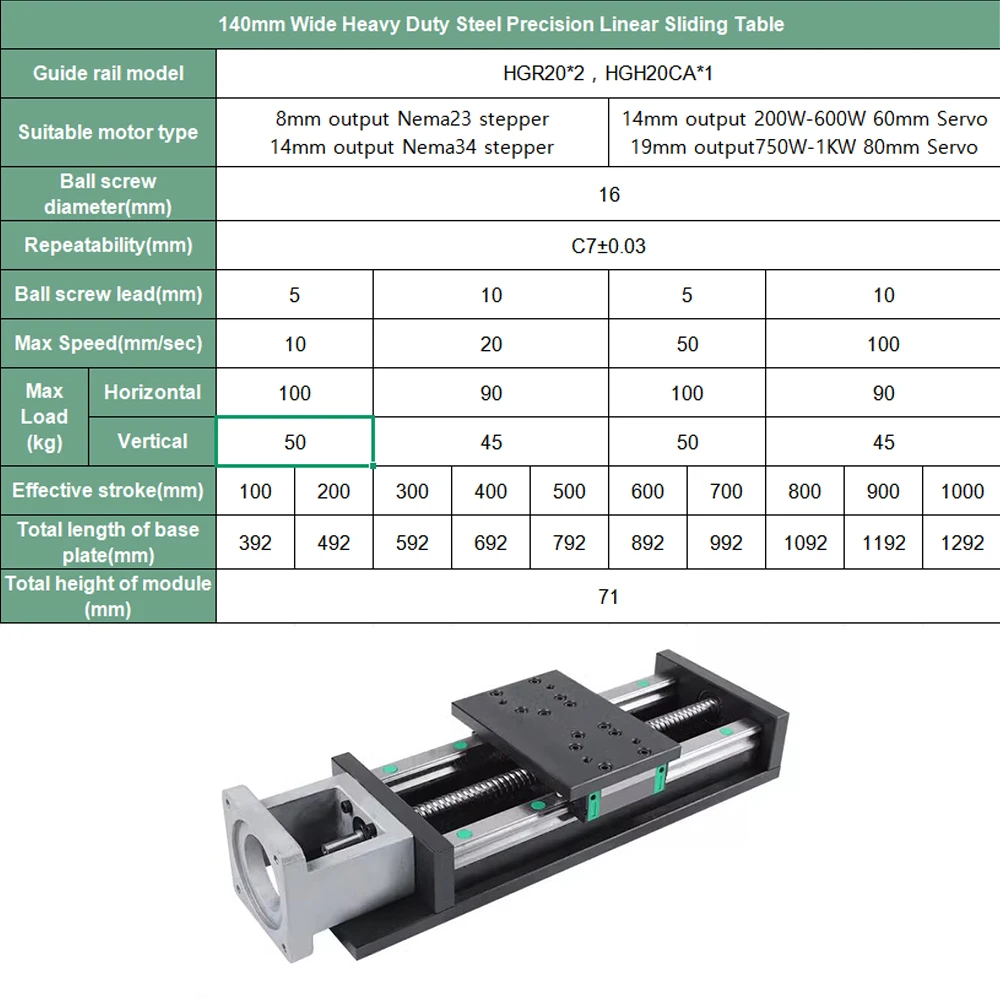

| Mesa deslizante linear de precisão em aço resistente de 140 mm de largura | |||||||||||
| Modelo de trilho guia | HGR20*2 , HGH20CA*1 | ||||||||||
| Tipo de motor adequado | Passo Nema23 com saída de 8 mm Passo Nema34 com saída de 14 mm |
14mm de saída 200W-600W 60mm Servo Saída de 19mm750W-1KW 80mm Servo |
|||||||||
| Diâmetro do parafuso esférico (mm) | 16 | ||||||||||
| Repetibilidade (mm) | C7±0,03 | ||||||||||
| Avanço de parafuso esférico (mm) | 5 | 10 | 5 | 10 | |||||||
| Velocidade máxima (mm/seg) | 10 | 20 | 50 | 100 | |||||||
| Carga máxima (kg) | Horizontal | 100 | 90 | 100 | 90 | ||||||
| Vertical | 50 | 45 | 50 | 45 | |||||||

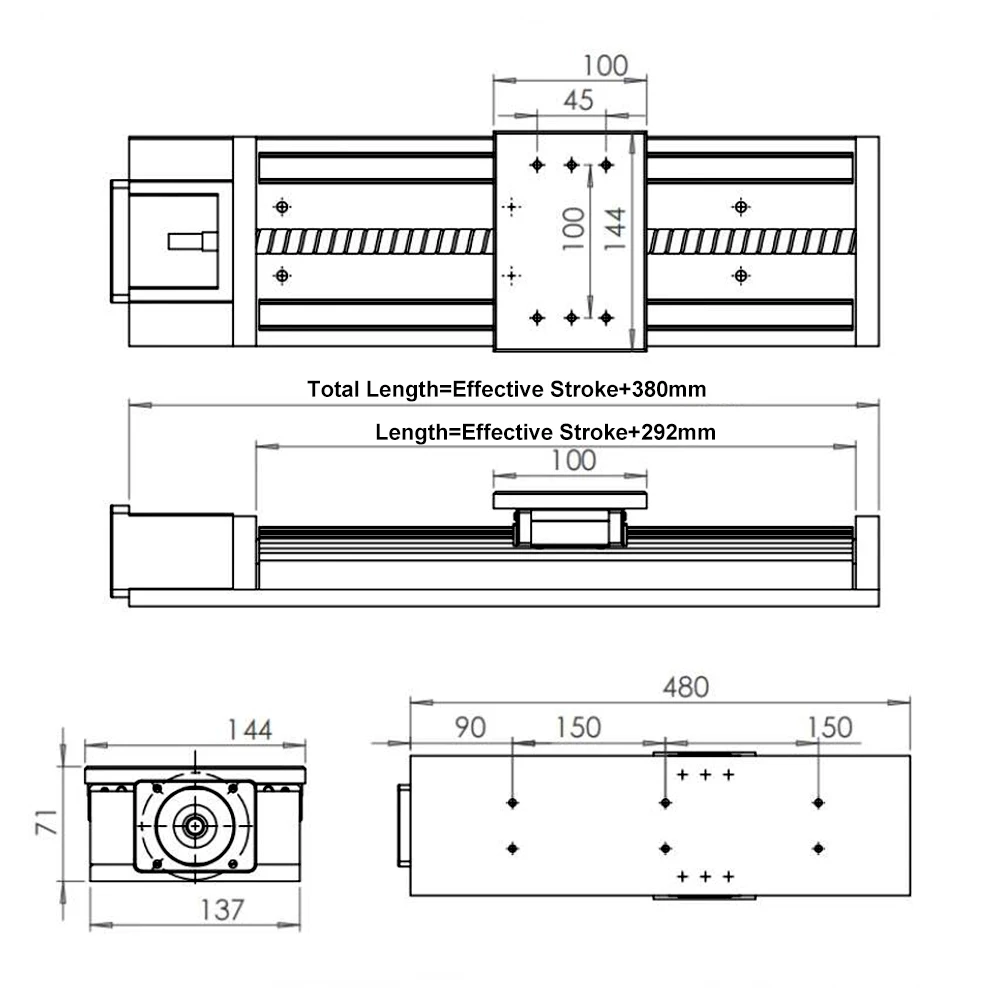

| Curso efetivo (mm) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| Comprimento total da placa de base (mm) | 392 | 492 | 592 | 692 | 792 | 892 | 992 | 1092 | 1192 | 1292 | |
| Altura total do módulo (mm) | 71 | ||||||||||
