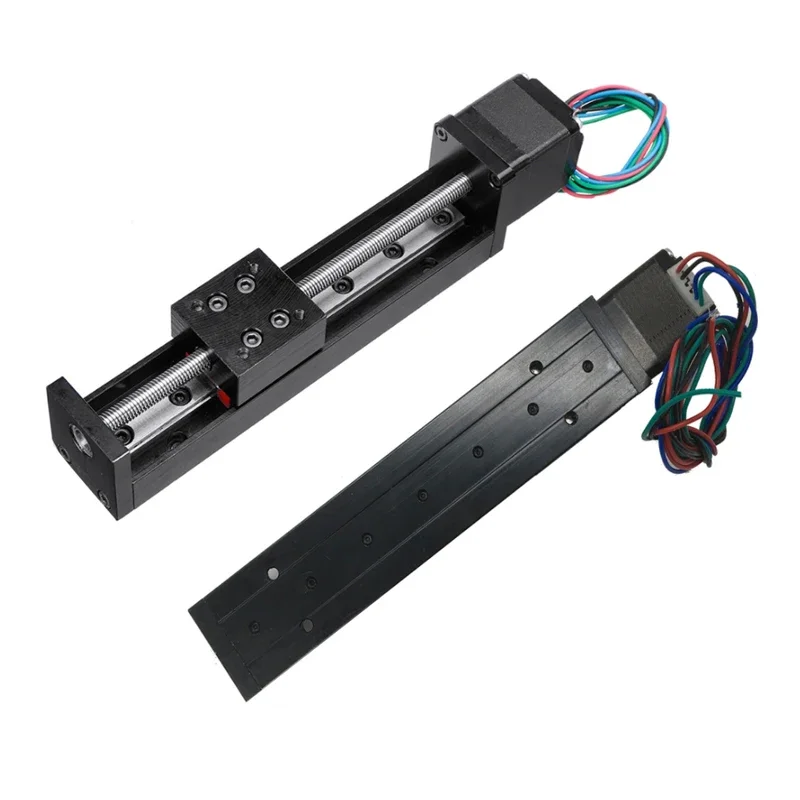

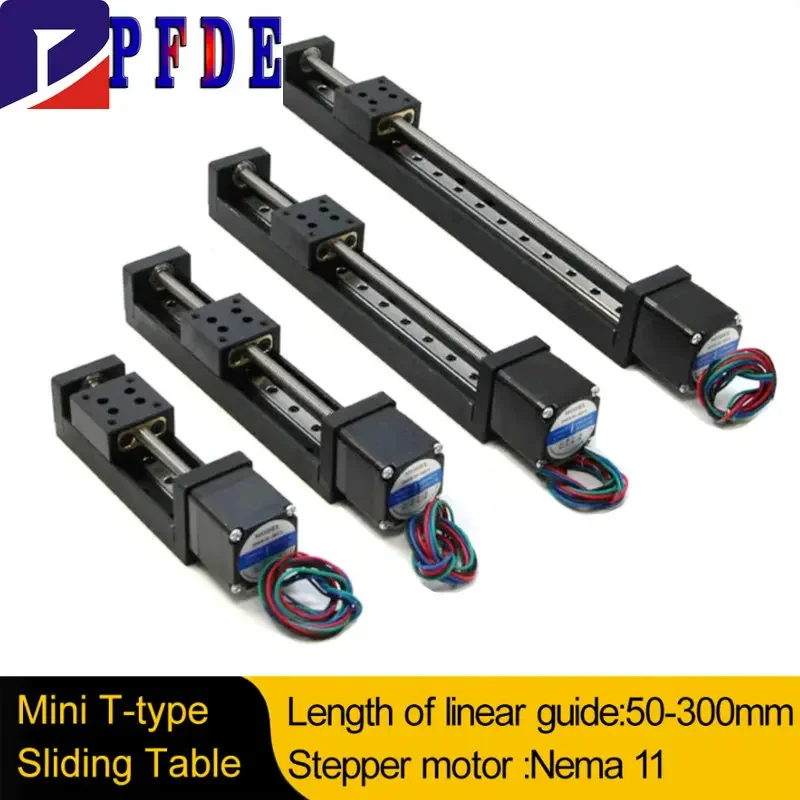

- Nome da marca: PFDE
- Número do modelo: T-type Sliding Table
- Largura ou Diâmetro da Guia: 6mm
- Origem: CN (Origem)
- Certificado: CE
- Horizontal load: 5KG (Max)
- Vertical load:: 2.5KG(Max)
- Screw Model: Trapezoidal screw (T6)
- Screw Pitch: 1mm/2mm/4mm/6mm/12mm

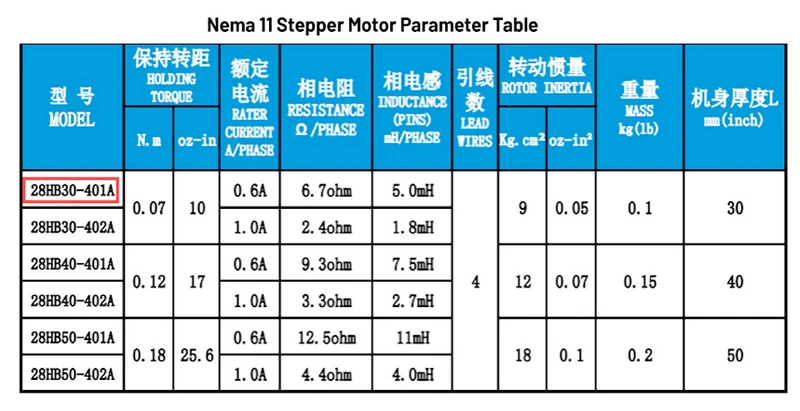

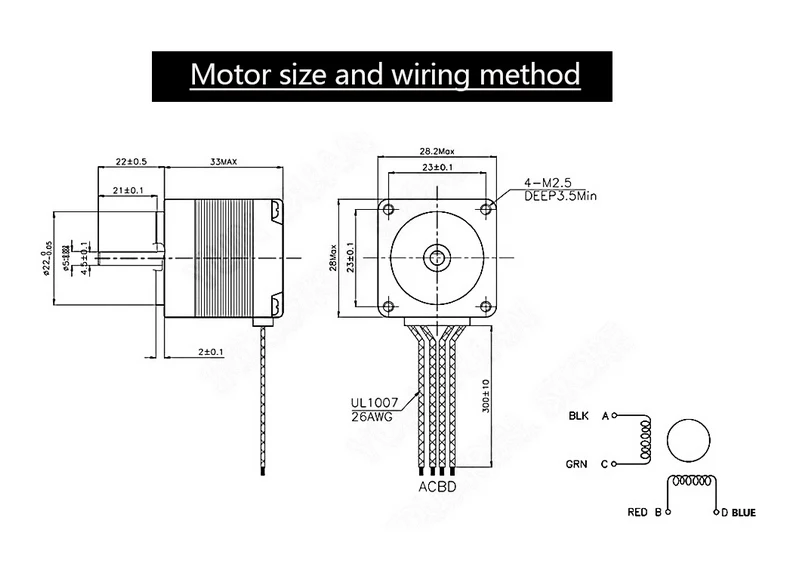

- Motor Size: NEMA11(28MM)
- Holding torque: 6.5Ncm/0.065N.m
- Mobile panel size: 30mm X 32mm
- Repeat positioning accuracy: 0.02mm-0.03
- Maximum speed: 80mm/s
- Rail width: 8MM
- Block: MGN8H

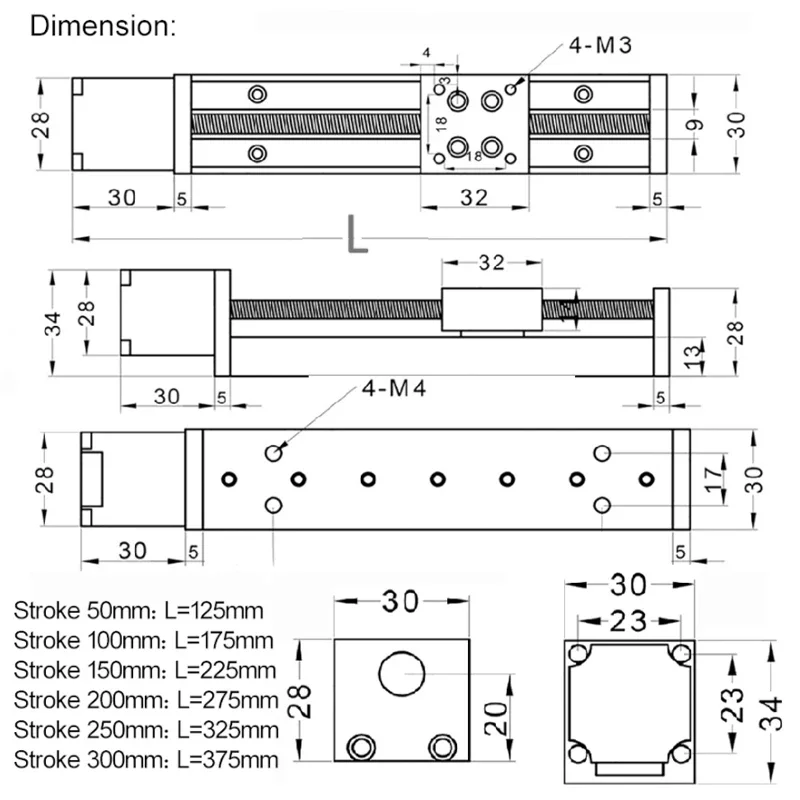

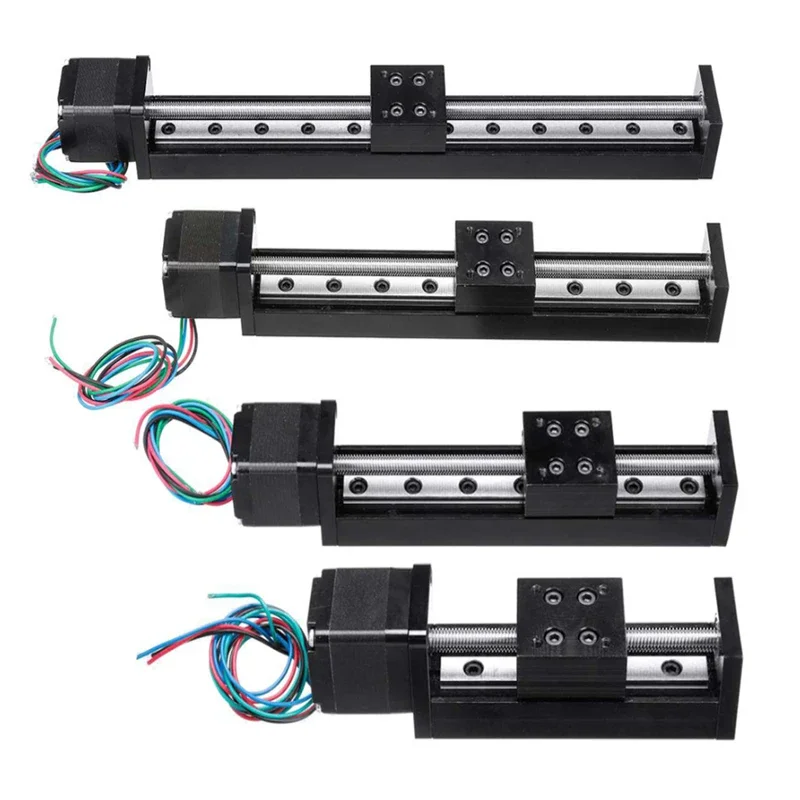

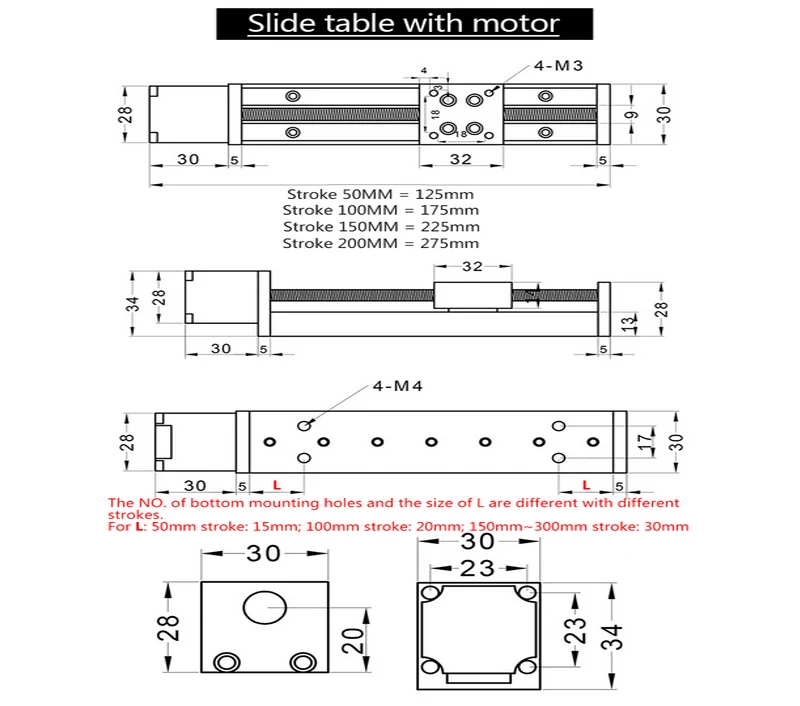

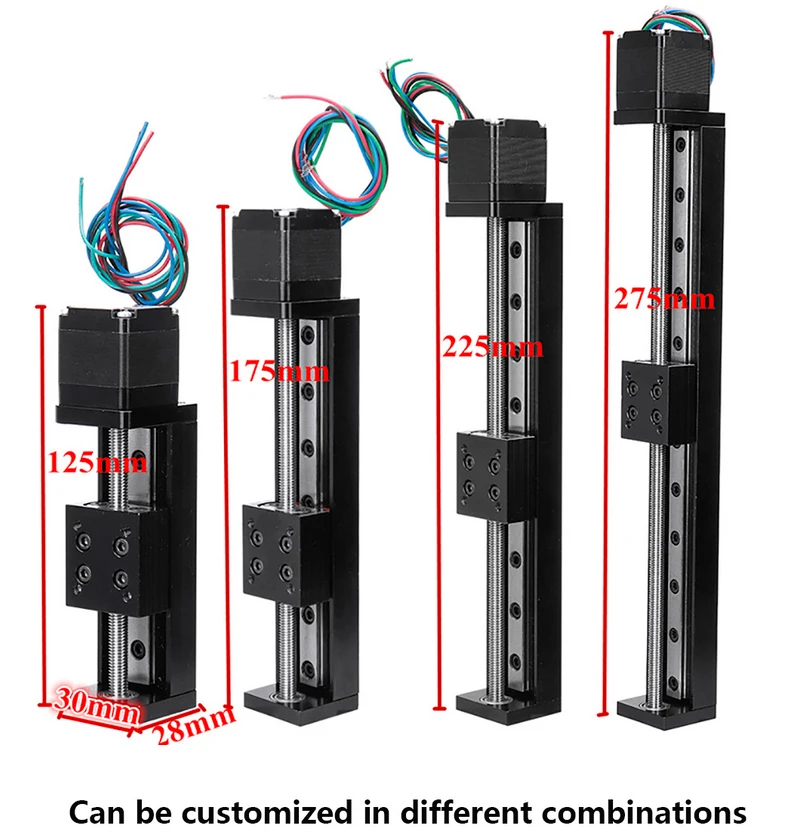

- Stroke: 50MM/100MM/150MM/200MM/250MM/300MM
Pacote incluído:
1) Mesa deslizante:
1 unidade * mesa deslizante com motor de passo Nema11
2) Slide com driver:
1 unidade * curso de mesa deslizante (50 mm ~ 300 mm) com motor de passo Nema11
1 unidade * driver TB6600
Nota:

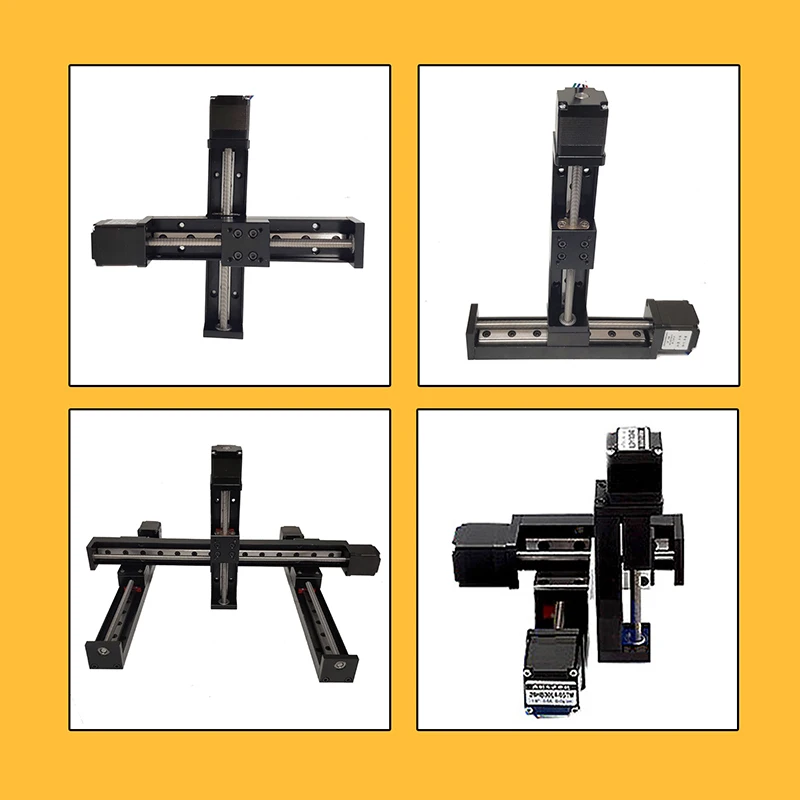

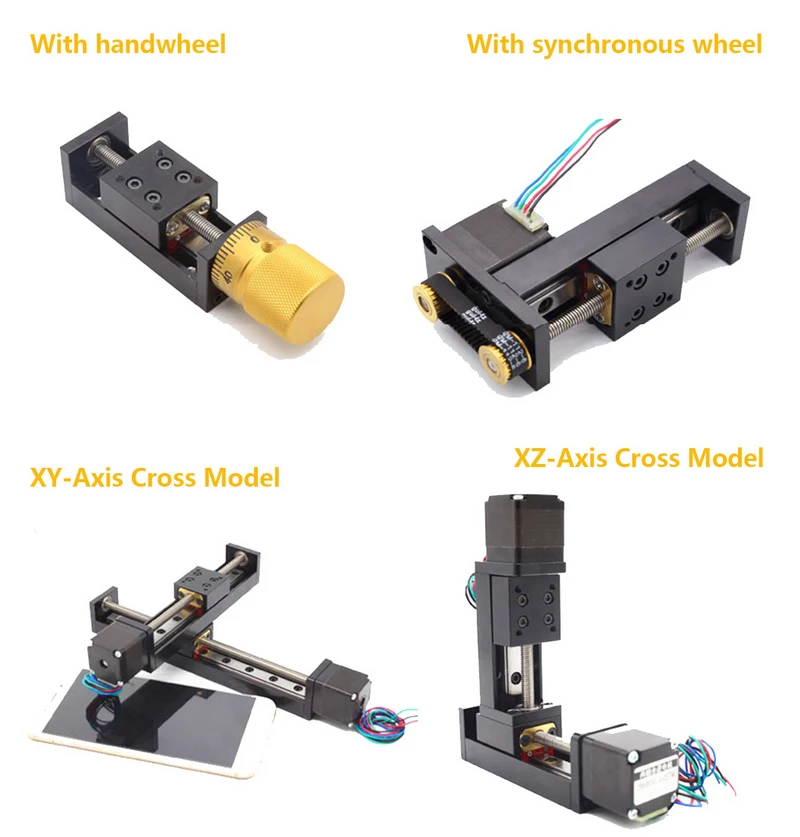

Construa o eixo XY: forneça serviço de perfuração gratuito.

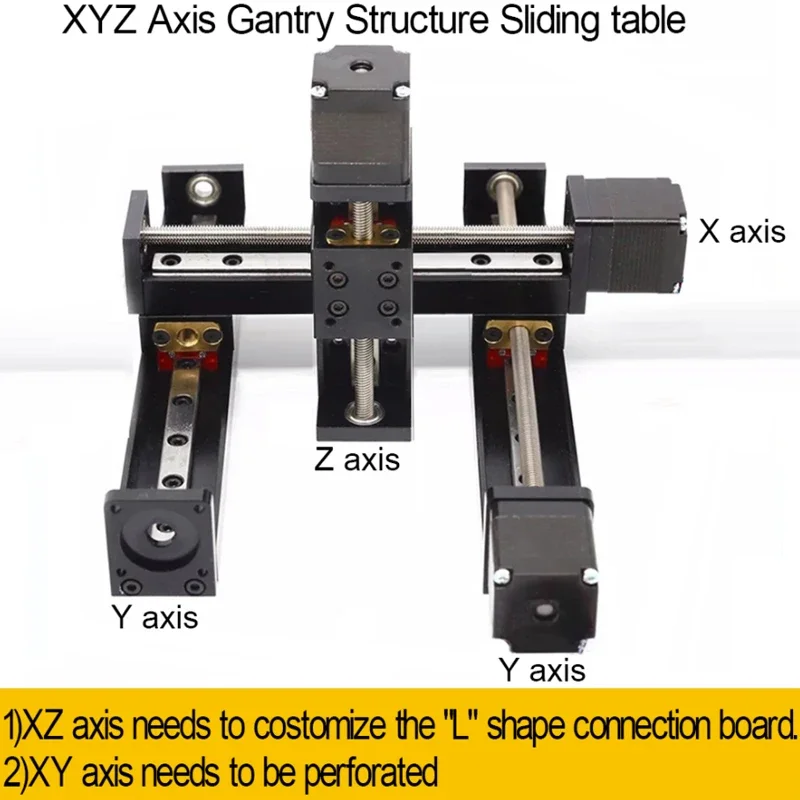

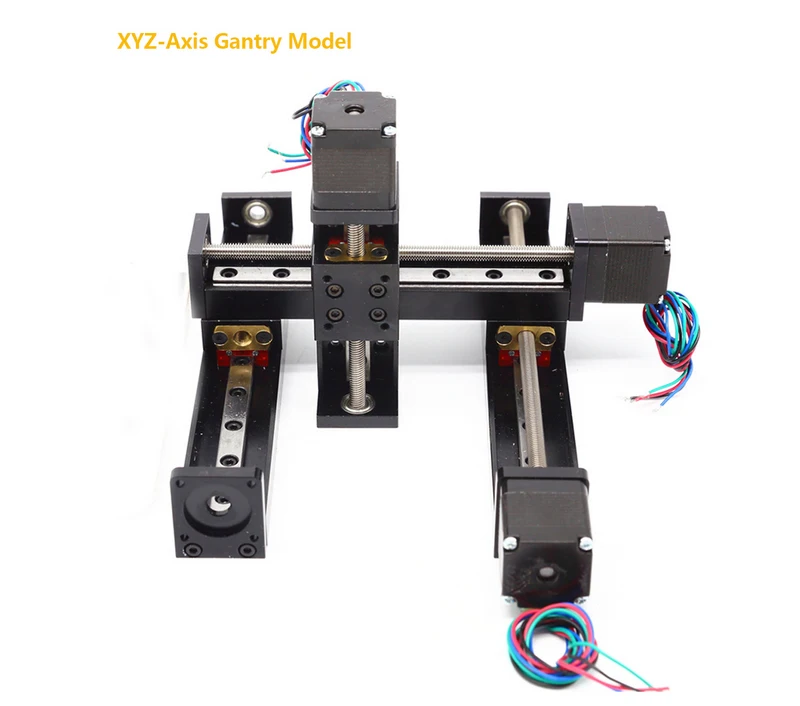

Construa eixo XZ/estrutura de portalínio: a placa de conexão precisa ser personalizada.
Se você tiver as necessidades acima, entre em contato conosco!
Construa o eixo XY: forneça serviço de perfuração gratuito.
Construa eixo XZ/estrutura de portalínio: a placa de conexão precisa ser personalizada.
Se você tiver as necessidades acima, entre em contato conosco!
Características da mesa:
Carga horizontal: 5KG (máx.)
Carga vertical: 1KG (máx.)
Tamanho do painel móvel: 30 mm X 32 mm
Precisão de posicionamento repetido: 0,02 mm-0,03 mm
Velocidade máxima: 80mm/s
Largura do trilho: 8MM
Bloco: MGN8H
Precisão do parafuso: C7
Modelo de parafuso: T6*1/T6*2/T6*4/T6*6/T6*12
(Diâmetro 6 mm, passo de chumbo 1 mm/2 mm/4 mm/6 mm/12 mm, selecione o cabo que você precisa) Passo de chumbo: 12 mm, o eixo z não tem função de travamento automático.)
