- Produto Químico de Alta Preocupação: Nenhum
- Suprimentos faça você mesmo: Encanamento
- Nome da marca: CERTEON
- Origem: CN (Origem)
- Operating Voltage Range: DC24V
- Solenoid Valve Voltage: DC12V
- Flow Sensor Voltage: DC5V
- Quantitative Range: 0.1 - 9999 L/Gal

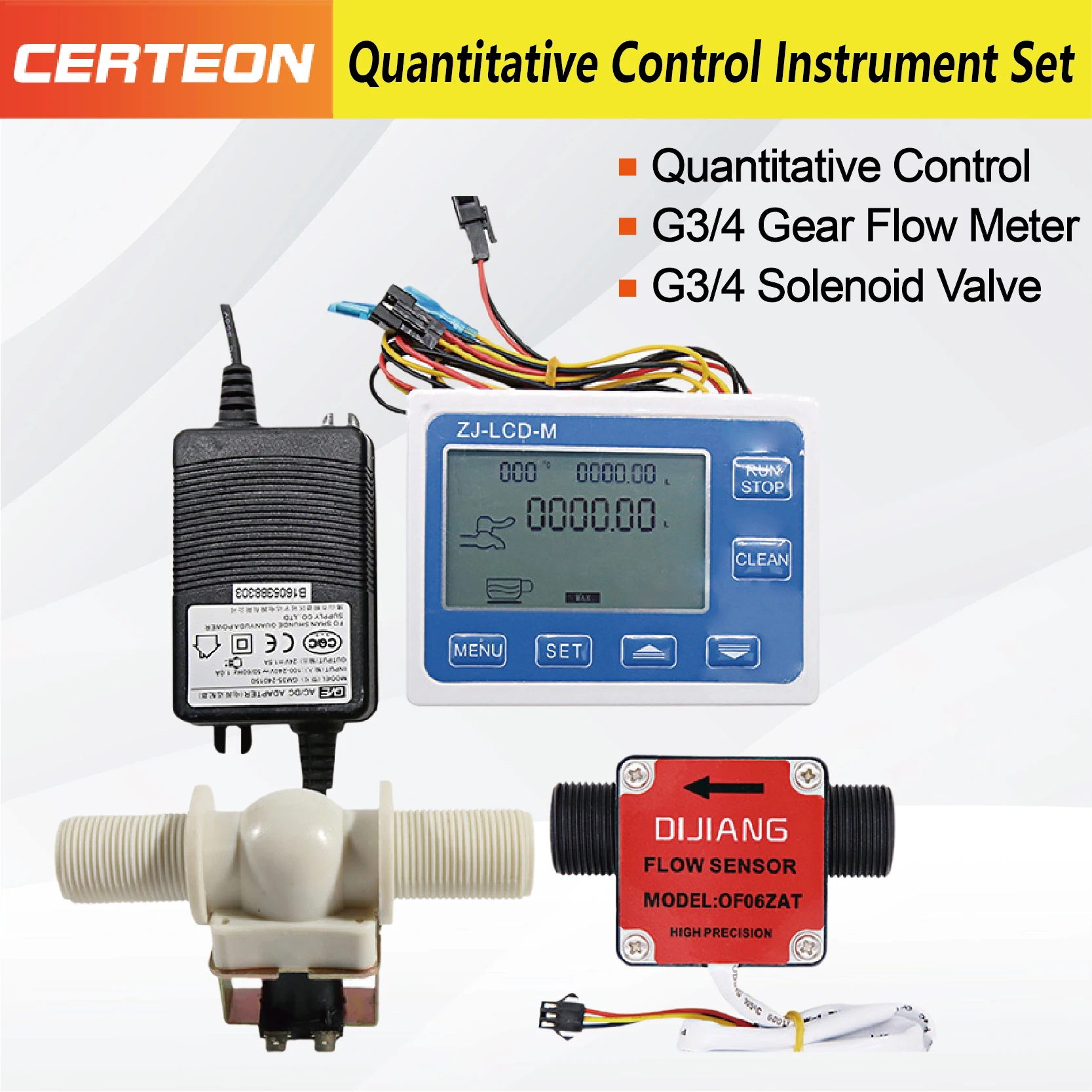

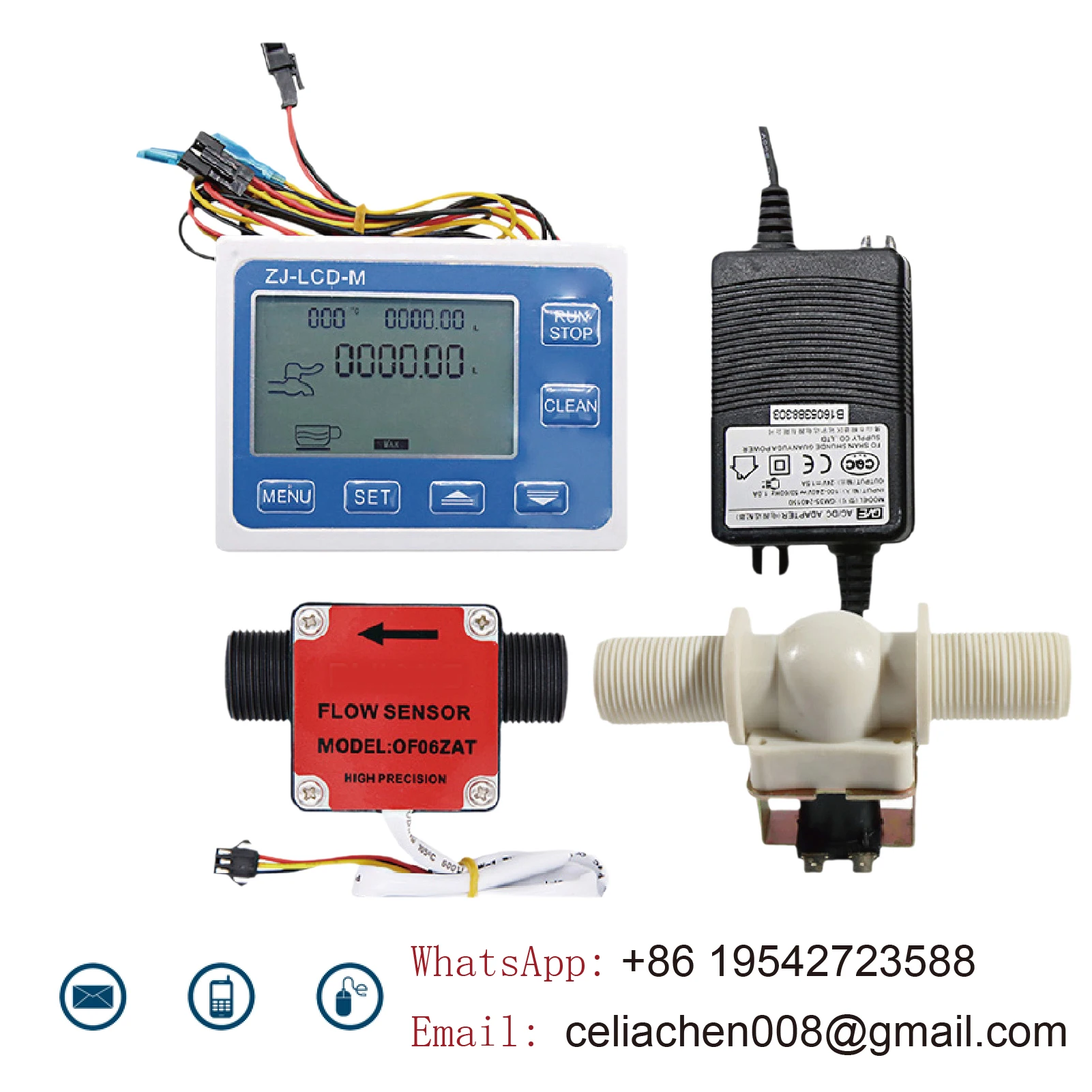

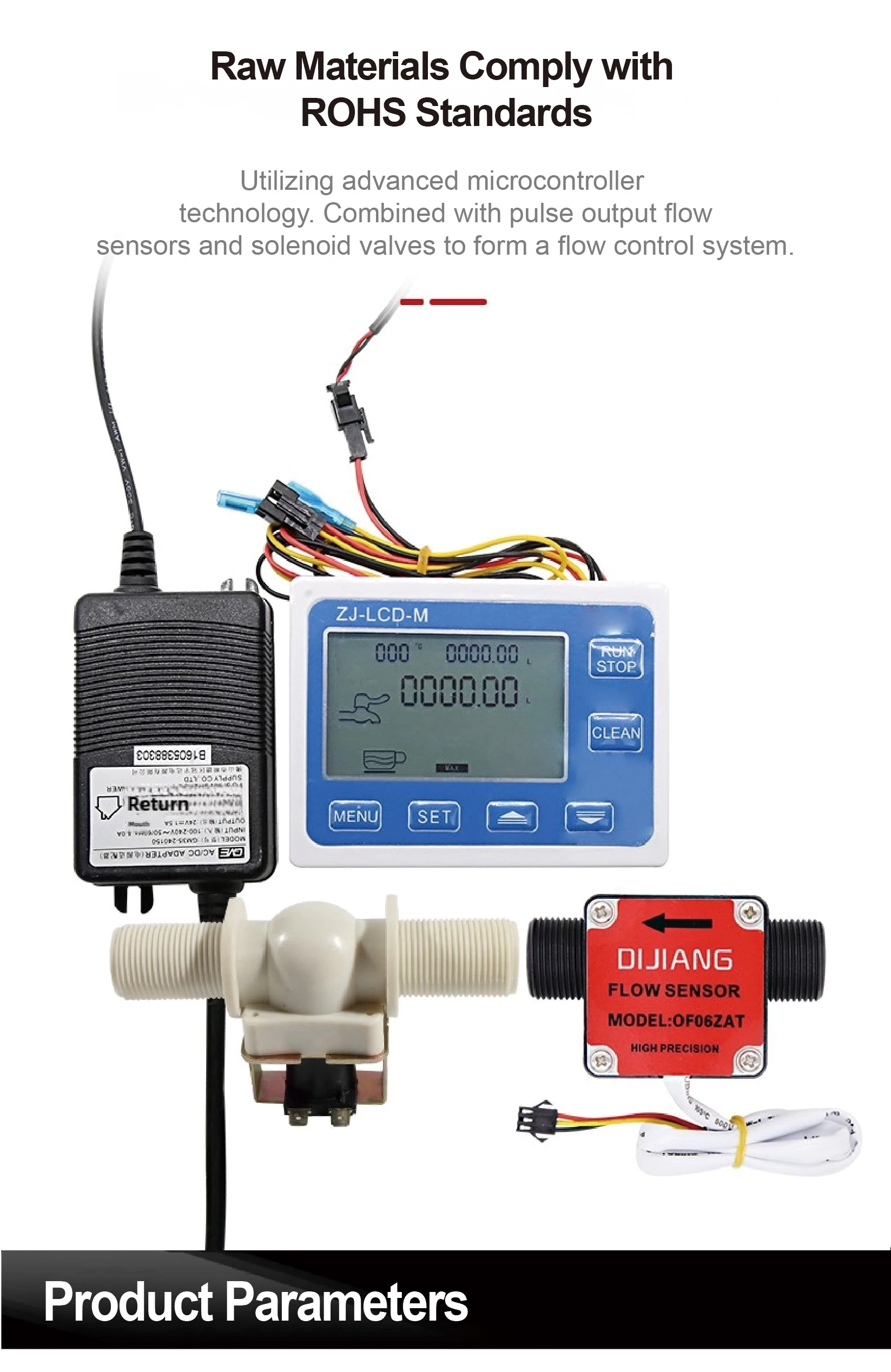

Configuração padrão:

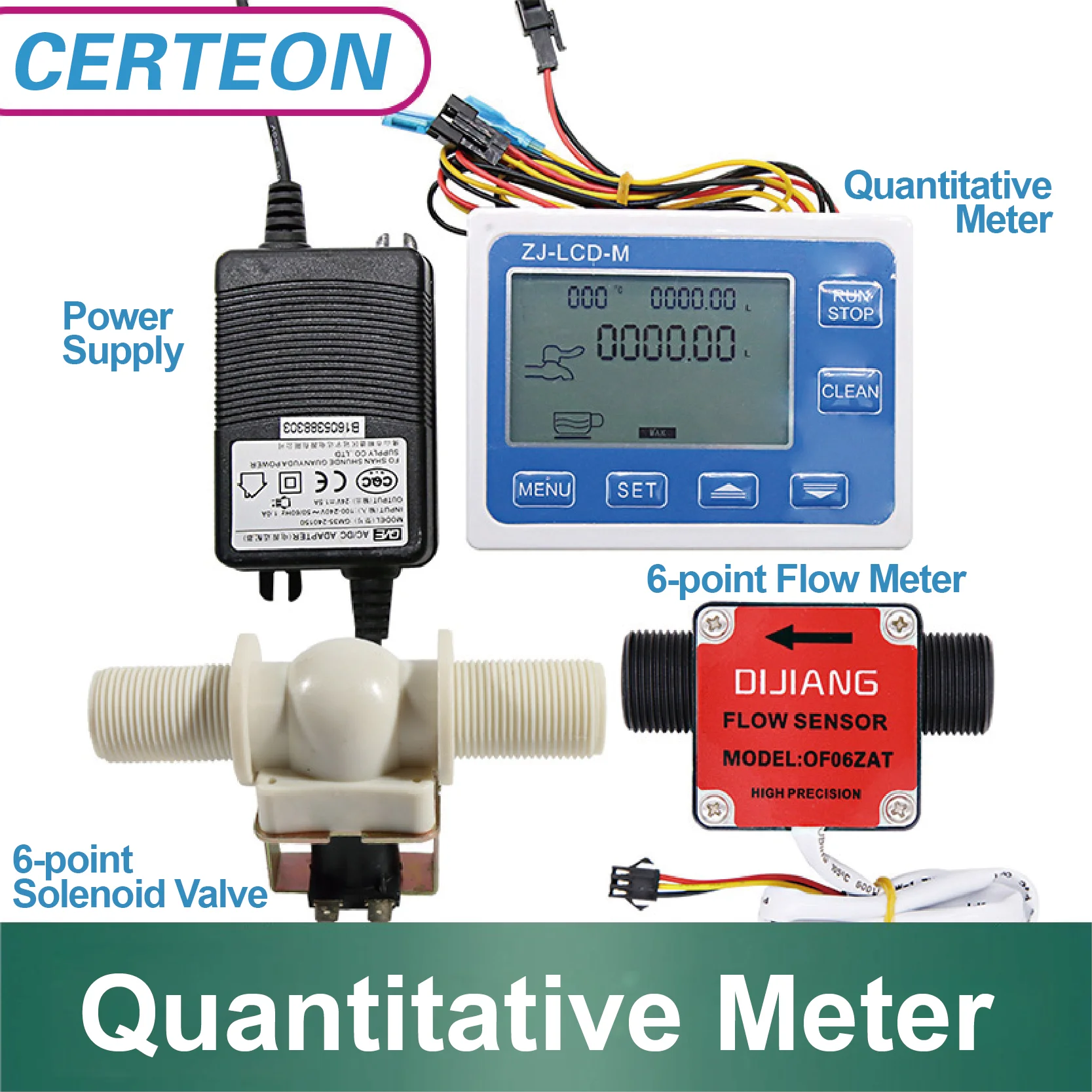

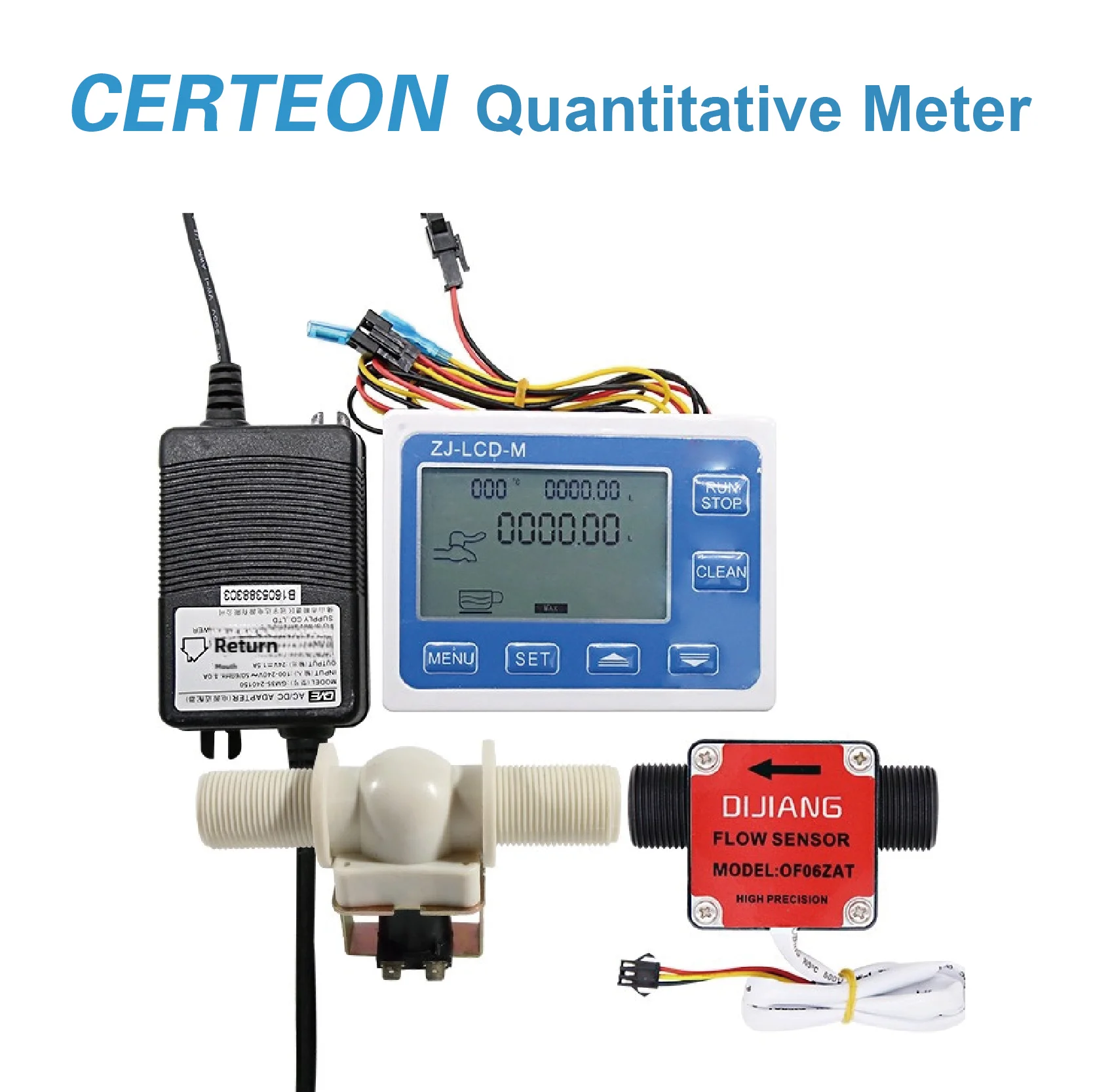

Controle Quantitativo +Medidor de Fluxo Engrenagem (G3/4)+Válvula Solenóide (G3/4)
Configuração padrão:
· Controle Quantitativo: DC 24V
· Medidor de fluxo de engrenagem (G3/4): DC 5V, faixa de fluxo: 30-3000L/H
· Válvula Solenóide (G3/4): DC 12V (Normalmente Fechado)
Lembrete!Certifique-se de selecionar o diâmetro correto do tubo e definir o valor K apropriado para uma medição precisa.
Nota: A pressão da água é necessária para a operação.Faixa de pressão: 0,5-8 bar.Não pode ser usado em um ambiente sem pressão!

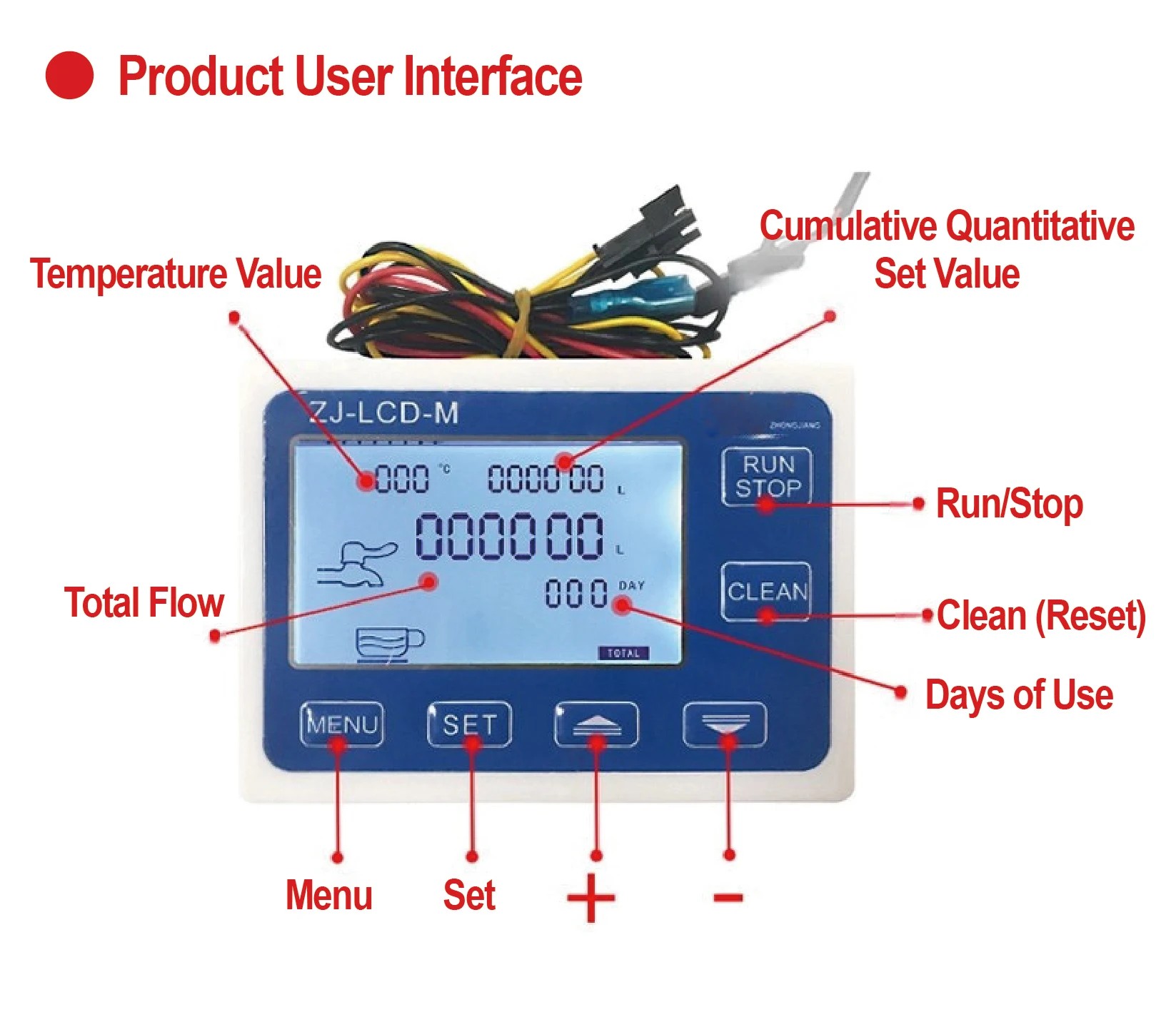

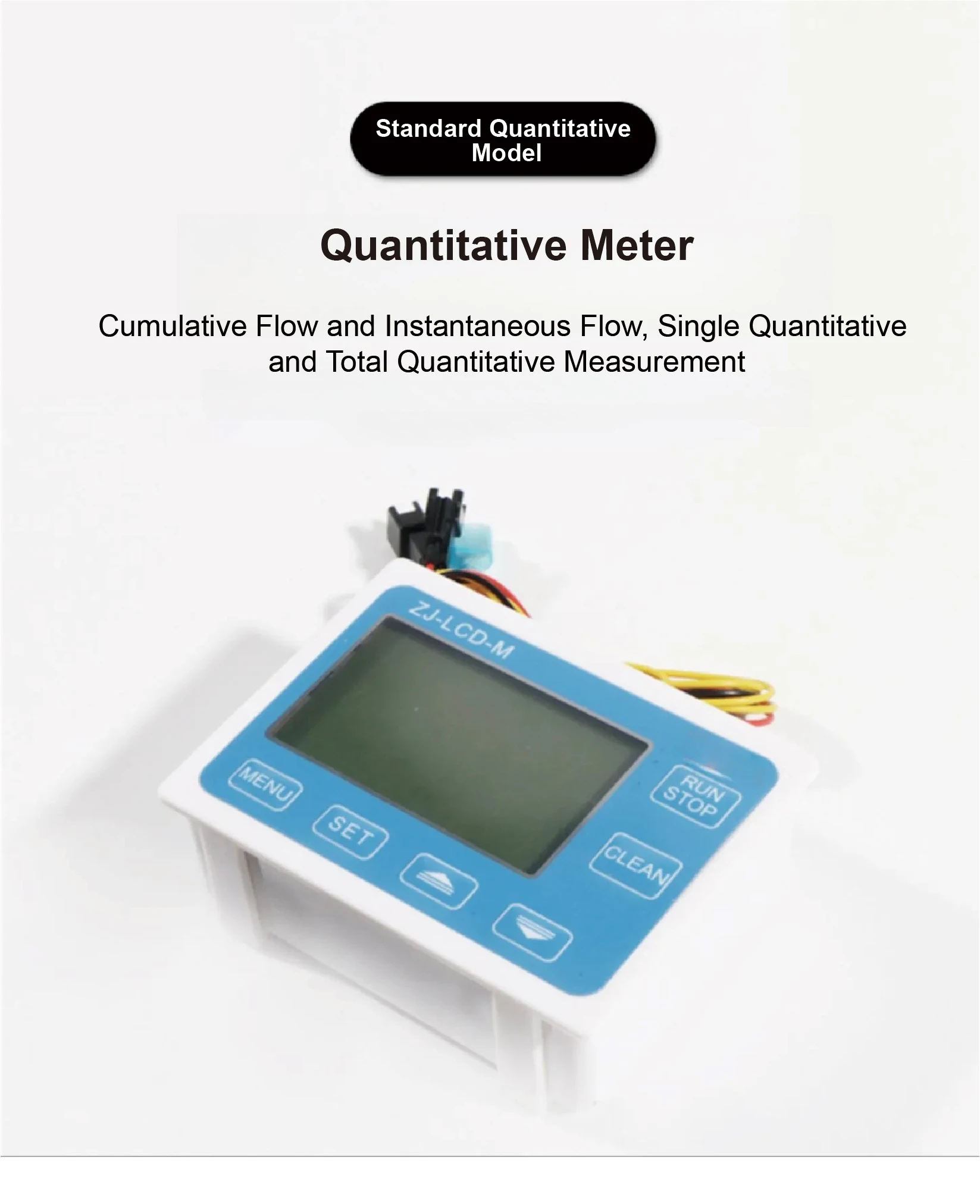

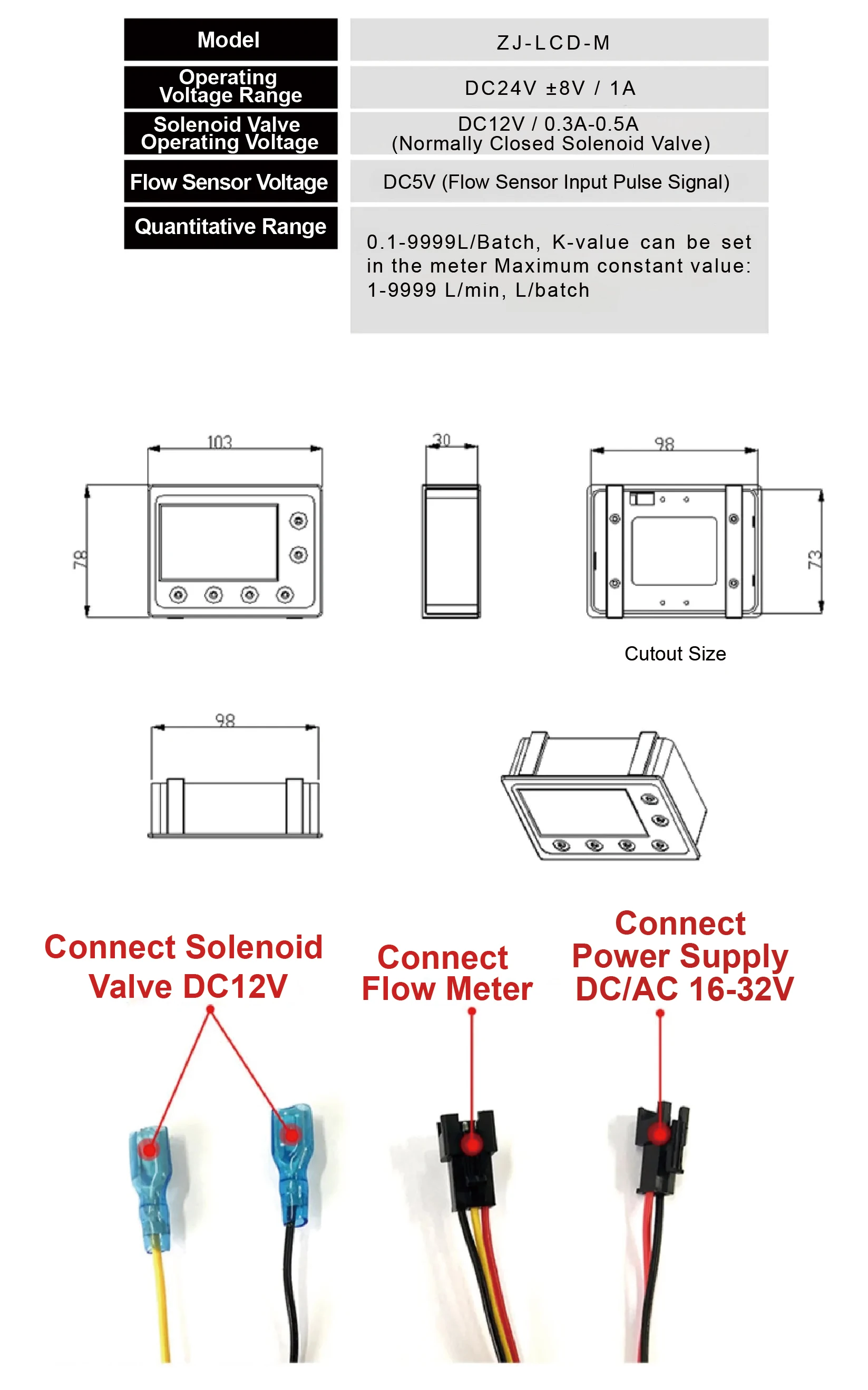

2.Parâmetros Unidade Principal (ZJ-LCD-M)
|
Parâmetro |
Especificação |
|
Modelo |
ZJ-LCD-M |
|
Faixa de tensão operacional |
DC24V ±8V / 1A |
|
Tensão da válvula solenóide |
DC12V / 0,3A-0,5A (normalmente fechado) |
|
Tensão do sensor de fluxo |
DC5V (entrada de sinal de pulso) |
|
Faixa Quantitativa |
0,1 - 9999 L/Gal (padrão K programável) |
|
Valor máximo constante |
1 - 9999 L/min, galão/min |
|

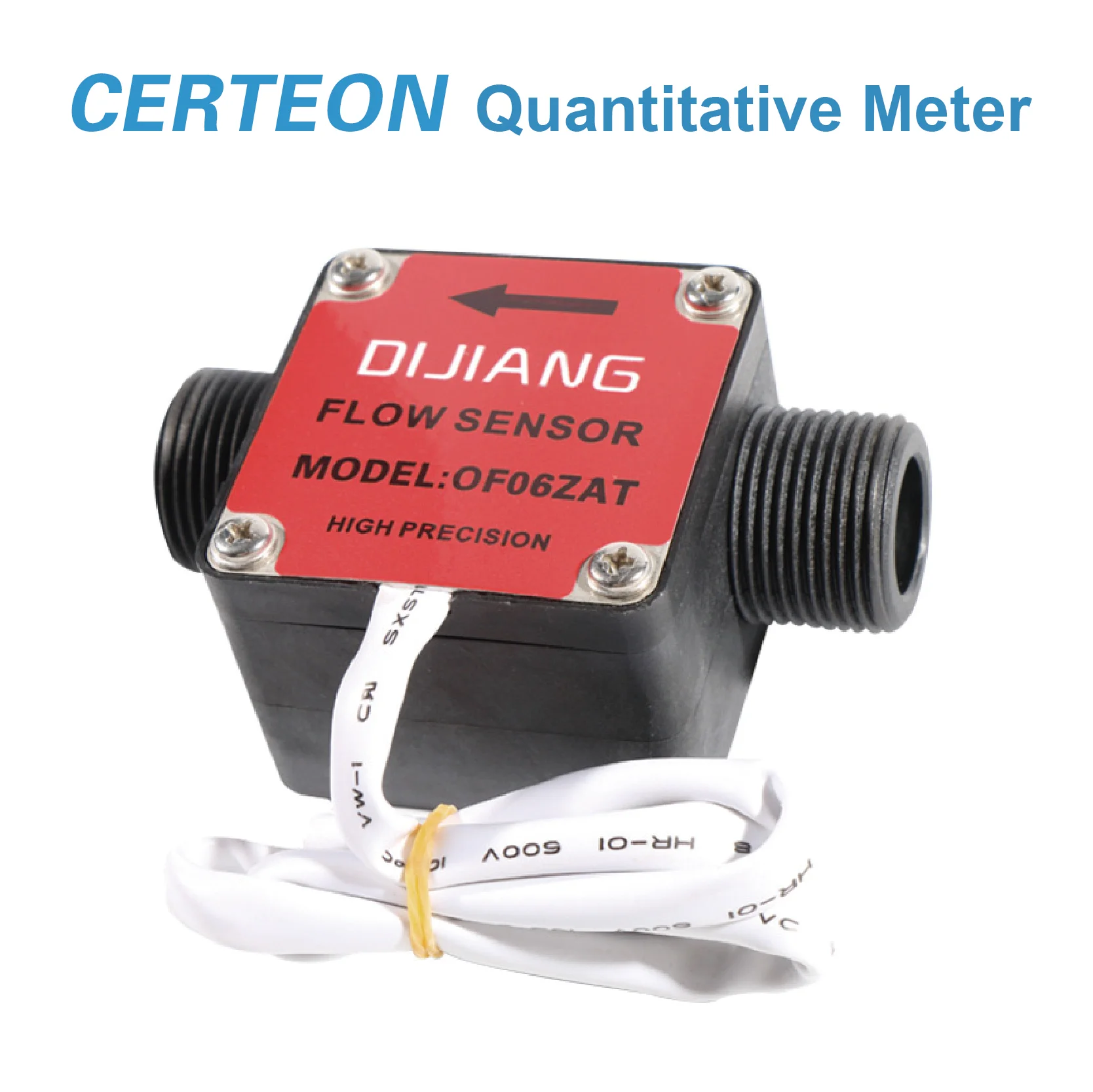

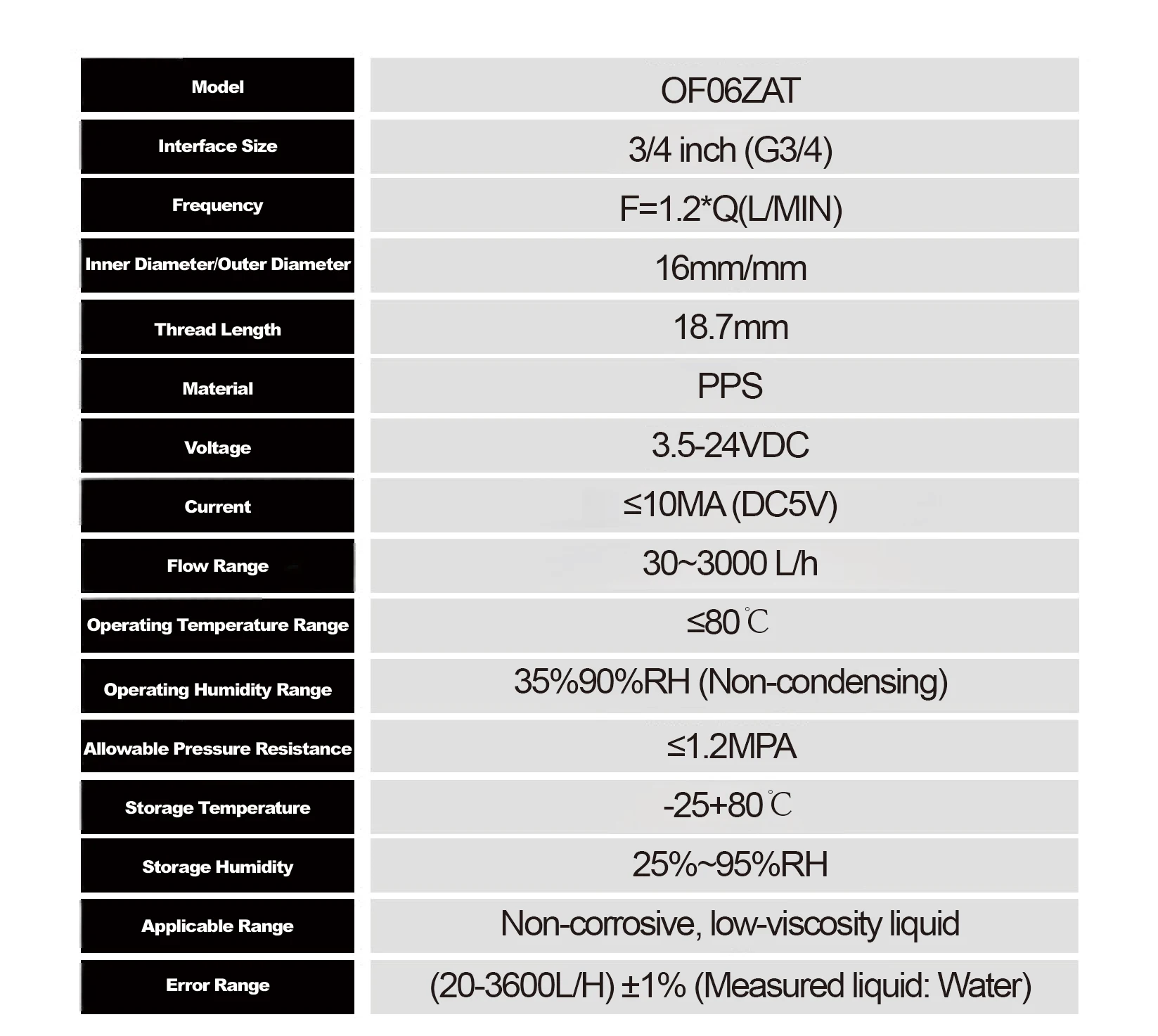

Parâmetro |
Especificação |
|
Tipo |
Medidor de vazão de 6 pontos (G3/4) |
|
Modelo |
OF06ZAT |
|
Tamanho da interface |
G3/4 (3/4") |
|
Fórmula de frequência |
F = 1,2 × Q (L/min) |
|
Diâmetro interno/externo |
16mm / -- |
|
Comprimento da linha |
18,7 mm |
|
Material |
PPS |
|
Faixa de tensão |
3,5 - 24VCC |
|
Consumo atual |
≤10mA (DC5V) |
|
Faixa de fluxo |
30 - 3.000 L/h |
|
Temperatura operacional |
≤80°C |
|
Umidade operacional |
35% - 90% UR (sem gelo) |
|
Pressão máxima |
≤1,2 MPa |
|
Temperatura de armazenamento |
-25 ~ +80°C |
|
Umidade de armazenamento |
25% - 95% UR |
|
Líquidos aplicáveis |
Fluidos não corrosivos e de baixa viscosidade |
|
Precisão de medição |
(20-3600 L/h) ±1% (medido com água) |
|

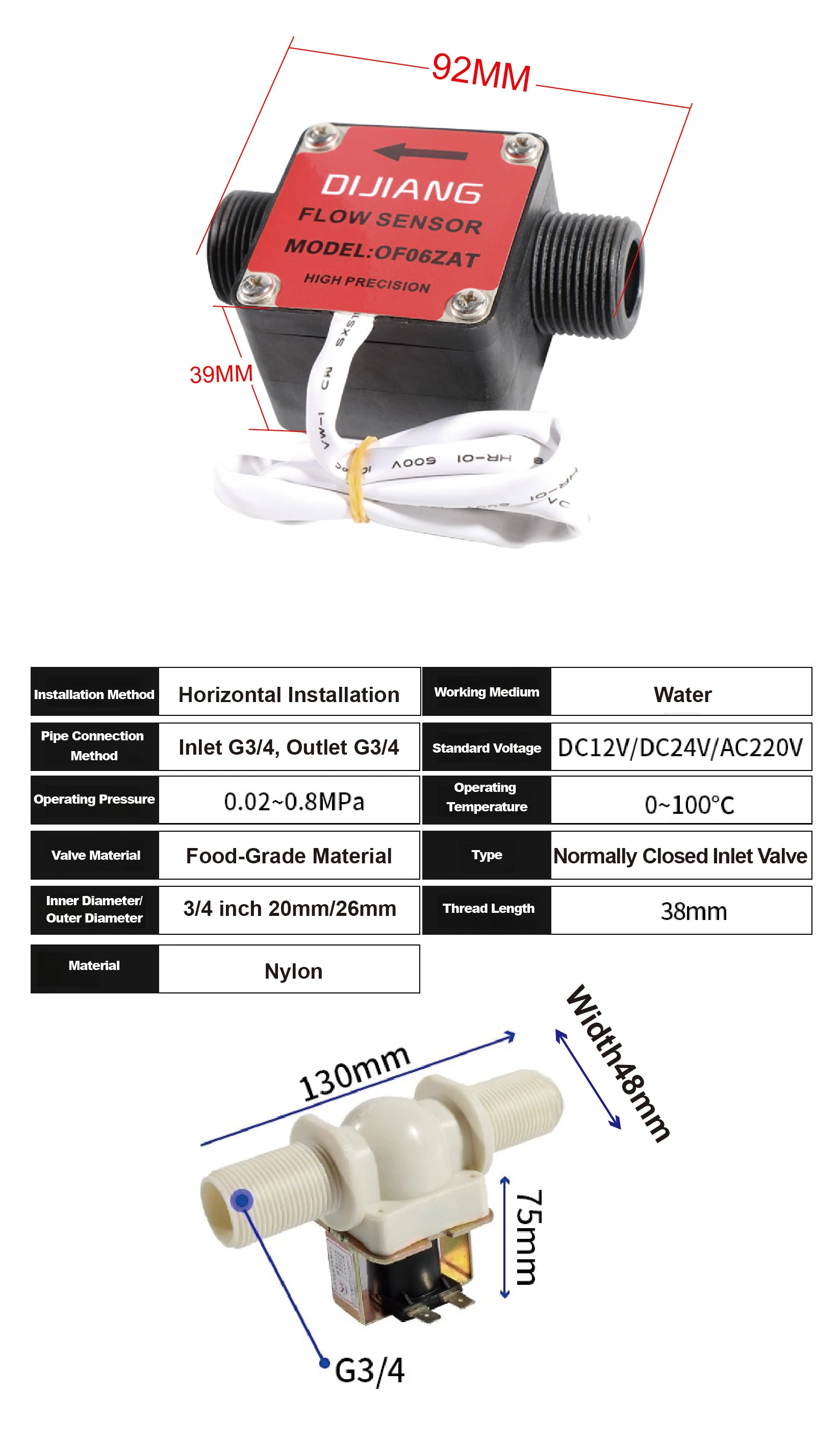

Parâmetro |
Especificação |
|
Método de instalação |
Horizontal |
|
Médio |
Água |
|
Conexão de tubulação |
Entrada: G3/4, Saída: G3/4 |
|
Tensão padrão |
DC12V / DC24V / AC220V |
|
Pressão de trabalho |
0,02 ~ 0,8 MPa |
|
Temperatura operacional |
0 ~ 100°C |
|
Material da válvula |
Nylon de qualidade alimentar |
|
Tipo |
Válvula de entrada normalmente fechada |
|
Diâmetro interno/externo |
20mm / 26mm |
|
Comprimento da linha |
38 mm |
3.Recursos
Medição de alta precisão – O valor K ajustável garante uma medição precisa do fluxo de líquido/gás. Fácil instalação e configuração – Design plug-and-play com uma interface amigável. Aplicações Multiindústria – Ideal para indústrias petrolíferas, químicas e alimentícias. Durável e confiável – Feito com materiais de alta qualidade para estabilidade a longo prazo. Display personalizável – Painel padrão em inglês, painel chinês disponível mediante solicitação.
4.Aplicações
Indústria Petrolífera
Processamento Químico Indústria de Alimentos e Bebidas Sistemas de tratamento de água Controle de fluxo industrial
5.FAQs
Q1: Este medidor de vazão requer pressão de água? A1:Sim, requer uma faixa de pressão de 0,5-8 kg.Não funcionará em um ambiente com pressão zero.

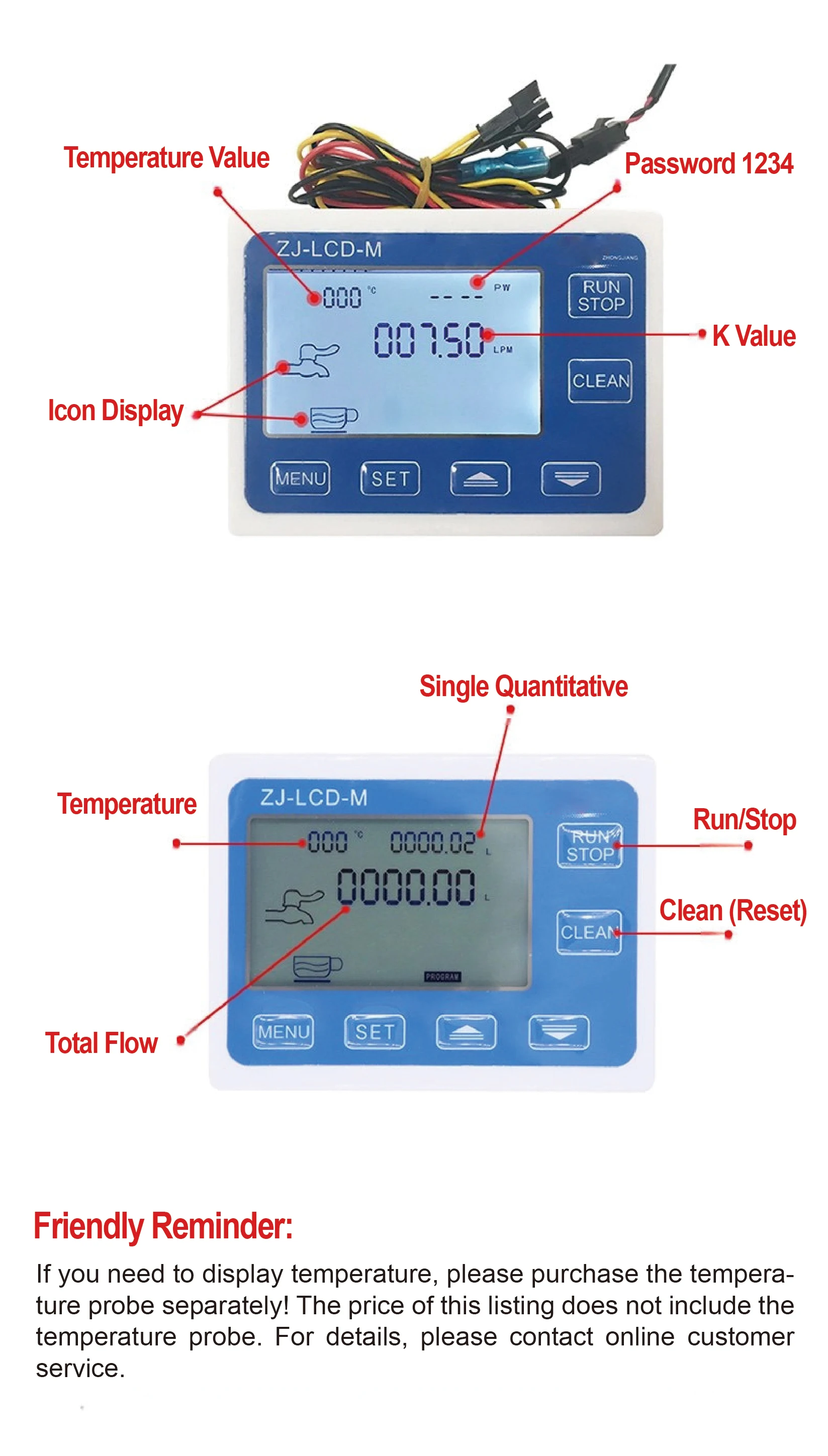

Q2:Posso ajustar o valor K para melhor precisão? A2:Sim, o valor K pode ser definido no display para calibração precisa.
Q3: A exibição está em inglês ou chinês? A3: O painel padrão está em inglês. Se precisar de um painel chinês, deixe uma nota ou entre em contato com o atendimento ao cliente.
