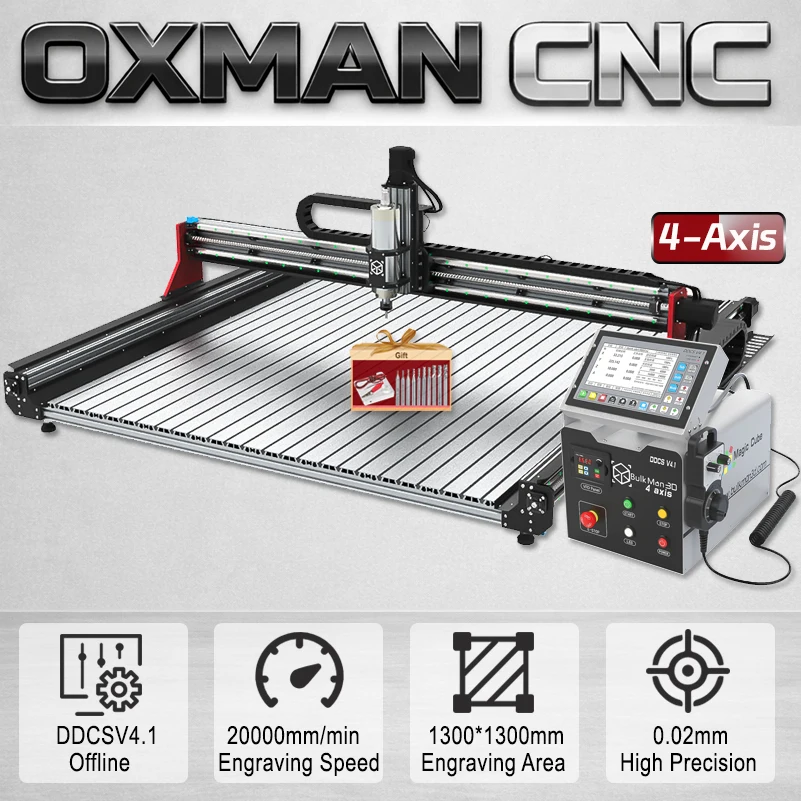

Máquina Router CNC de 4 Ejes BulkMan3D OXMAN con Control DDCSV4.1, Tornillo de Bolas, Rieles Dobles, Grabador de Alta Velocidad 20K para Corte de Madera, Metal y Acrílico

Kit completo de máquina CNC OXMAN -Caja de control DDCSV4.1 de 4 ejes

El OXMAN es un CNC de grado industrial con alta precisiónTornillo de bolas(Ejes X e Y: SFU1610, Eje Z: SFU1204)Doble Carril Lineal HGRActualización basada en las muy bien recibidas máquinas CNC QueenBee y CNC Ultimate Bee. Es 100% de desarrollo propio, diseñada por el equipo internacional de I+D de BulkMan3D y con derechos de autor de BulkMan3D.

Características:

● 【Estructura de aluminio resistente】Construida con un robusto marco de aleación de aluminio, la máquina CNC OXMAN ofrece durabilidad y estabilidad, minimizando las vibraciones para garantizar un funcionamiento suave y preciso durante largas sesiones de mecanizado.

● 【Motores de precisión】Equipado con motores paso a paso de lazo cerrado de alta precisión de 2.2 N.M, el OXMAN garantiza resultados precisos y repetibles, lo que permite cortes y grabados de alta calidad con errores mínimos.

● 【Motor de husillo 2.2KW】La máquina CNC OXMAN viene con un potente motor de husillo de 2.2KW, que proporciona un fuerte par y velocidad para una amplia gama de materiales. Este motor garantiza un excelente rendimiento de corte y grabado, incluso para materiales difíciles, ofreciendo resultados de calidad profesional.

● 【Husillos de bolas para una precisión mejorada】El OXMAN está equipado con husillos de bolas de alta calidad, lo que ofrece mayor precisión y eficiencia en el movimiento, reduciendo el juego y asegurando cortes más suaves y precisos.

● 【Doble guía lineal】El OXMAN cuenta con rieles lineales duales, lo que garantiza una mayor estabilidad y un movimiento más suave para obtener resultados de mecanizado más precisos y fiables, incluso bajo cargas pesadas.

● 【Tornillos de acero inoxidable para mayor durabilidad】El uso de tornillos de acero inoxidable en toda la construcción de la máquina garantiza una excelente resistencia al desgaste y la corrosión, prolongando la vida útil de su máquina CNC y manteniendo su precisión a lo largo del tiempo.

● 【Múltiples opciones de banco de trabajo】La máquina CNC OXMAN ofrece 3 tipos de opciones de mesa de trabajo para adaptarse a una variedad de presupuestos y aplicaciones. Ya sea que necesite una superficie de trabajo más robusta para tareas pesadas o una mesa de trabajo estándar para uso general, existe una opción que se ajusta a sus requisitos.

● 【Cadena portacables mejorada】La cadena portacables mejorada proporciona una mejor gestión de los cables, protegiéndolos del desgaste y reduciendo la fricción. Esta mejora garantiza un movimiento más suave de la máquina y aumenta la fiabilidad operativa.

● 【Caja de controlador DDCS4 V4.1】El CNC OXMAN está equipado con el avanzado controlador DDCS4 V4.1, que ofrece un control preciso sobre las operaciones de la máquina. La mayoría de los cables internos y módulos dentro de esta caja de control han sido preconectados, ¡simplemente siga nuestras instrucciones para enchufar esta caja y podrá funcionar para su máquina!

Especificaciones:

• Configuración: Grabador CNC de 4 ejes

• Transmisión: Husillo de bolas SFU1610 + Rieles lineales HGR duales (extendidos)

• Material del marco: Aluminio 6063-T5 de alta resistencia

• Tipo de motor: Motores paso a paso de lazo cerrado de precisión 2.2N.M

• Controlador: DDCSV4.1 de 4 ejes, autónomo/fuera de línea

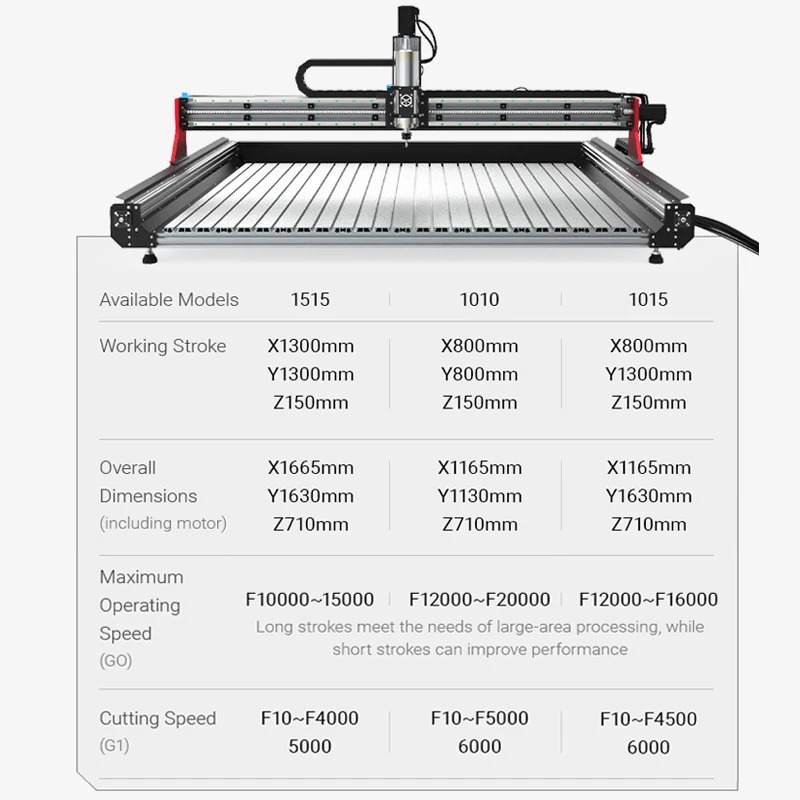

• Dimensiones Totales (Incluyendo Motores):

• 1500x1500mm: Eje X=1665mm (65.55in), Eje Y=1630mm (64.17in), Eje Z=710mm (27.95in)

• 1000x1000mm: Eje X=1165mm (45.86in), Eje Y=1130mm (44.48in), Eje Z=710mm (27.95in)

• Carrera de trabajo:

• 1500x1500mm:Eje X=1300mm (51.18in), Eje Y=1300mm (51.18in), Eje Z=150mm (5.91in)

• 1000x1000mm:Eje X=800mm (31.49in), Eje Y=800mm (31.49in), Eje Z=150mm (5.91in)

• Peso máximo soportado del eje Z (husillo): 6kg

• Velocidad Máxima de Operación (GO):

• 1500x1500mm: F10000~15000

• 1000x1000mm: F12000~20000

• Velocidad de Corte (G1):

• 1500x1500mm: F10~F4000/5000

• 1000x1000mm: F10~F5000/6000

• Compatibilidad: Funciona con madera, acrílico, plástico, metales blandos y más.

• Peso del paquete: Aproximadamente 81~135 kg (dependiendo del tamaño de la máquina, el banco de trabajo y los tipos de husillo elegidos).

• Contenido del paquete: Todas las piezas como se muestran en las imágenes: perfiles de aluminio, husillos de bolas, rieles lineales, motores, placas de aluminio, herrajes, etc.

• Garantía: 1.5 años de soporte en línea

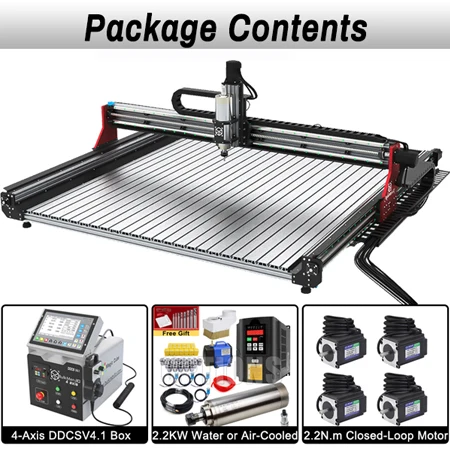

Este kit completo incluye:

● Kit de chasis CNC OXMAN + OpcionesBanco de trabajo:OXMAN, OXMAN PRO,OXMAN ULTRA + OpcionesTamaño del marco:1000x1000mm, 1500x1500mm ● 4 motores paso a paso de lazo cerrado de 2,2 N.m ● Nuevo sistema de cadena portacables de diseño ● 1 Sonda XYZ (Regalo) ● 10 brocas/juego (regalo gratis) ● Kit de cableado con cable apantallado ●+ Opciones(Kit de husillo con cubierta antipolvo - 80mm) Paquete de husillo refrigerado por agua de 2.2KW 110V/220V (alta velocidad, serie 7, 4 rodamientos) Paquete de husillo refrigerado por aire de 2,2 kW 110 V/220 V (alta velocidad, serie 7, 4 rodamientos) ● Caja de control OFF-LINE DDCSV4.1 Atención: ● ¡La fijación y desmontaje de la tuerca del husillo de bolas requiere herramientas profesionales o debe ser realizado por personal profesional! ¡Nunca gire la tuerca del husillo de bolas sobre el extremo del husillo de bolas! ● Esto es muy importante, ya que si los rodamientos se salen de la tuerca de bolas, el husillo de bolas no funcionará correctamente y anulará cualquier garantía.

Si desea comprarBastidor de máquina OXMAN (Sin controlador, sin husillo, sin inversor VFD, etc.), por favor, exploreAQUÍ

OXMAN Máquina CNC - Preguntas Frecuentes

1. ¿Cómo elegir entre diferentes tipos de máquinas?

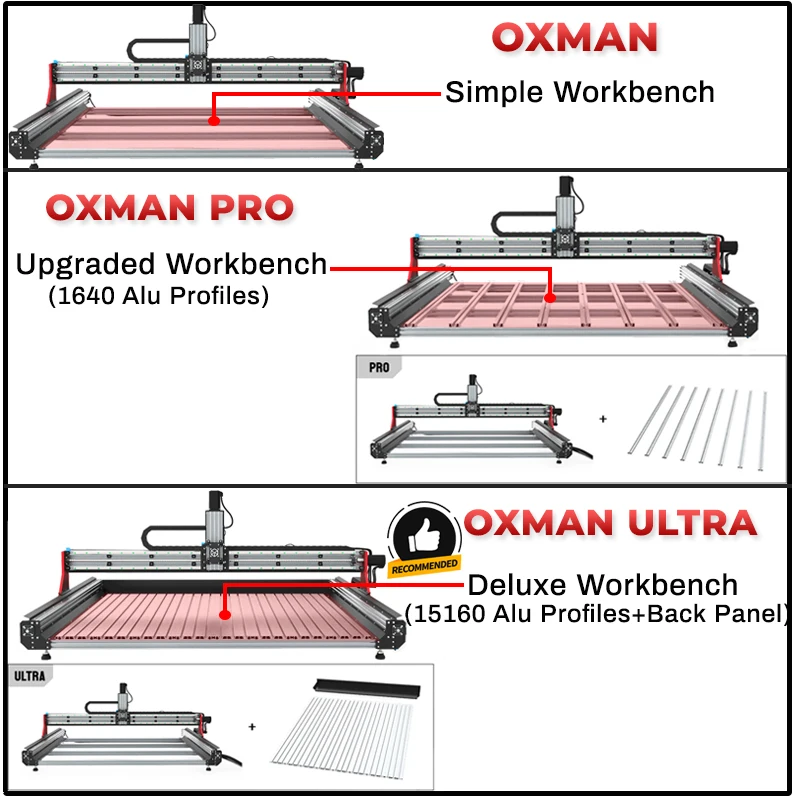

OXMAN CNC viene con 3 tipos de bancos de trabajo: OXMAN (Banco de trabajo sencillo), OXMAN PRO (Banco de trabajo mejorado), OXMAN ULTRA (Banco de trabajo de lujo). Recomendamos encarecidamente la opción ULTRA, que incluye perfiles de aluminio de alta resistencia y un panel trasero, proporcionando una base más rígida y estable para su máquina CNC. Esto asegura menos vibración durante la operación, lo que mejora directamente la precisión y la calidad de corte.

2. ¿Puedo usar mi propio motor de husillo en esta máquina?

Sí, si prefieres utilizar tu propio motor de husillo con la máquina CNC BulkMan3D OXMAN, ofrecemos un "Kit sin husillo" opción para darle la flexibilidad de instalar su propio sistema de motor de husillo preferido. Esta opción es perfecta para clientes que ya tienen motores de husillo en los que confían o para aquellos que necesitan motores específicos que se ajusten a sus requisitos únicos.

3. ¿Esta máquina viene con todo listo para trabajar?

Nuestro kit completo OXMAN CNC viene con todo lo necesario para construir su máquina CNC. Otras piezas que necesita para realizar su 'primer corte' son: ● Tablero base (normalmente contrachapado o MDF) ● Cable de alimentación desde el enchufe de pared hasta la entrada de la fuente de alimentación y el VFD (esto varía según el país) ● Software

4. ¿Qué tan precisa es la máquina CNC OXMAN?

La máquina CNC OXMAN está diseñada para alta precisión con su Sistema de 4 ejes y motores paso a paso. Ofrece una excelente precisión, lo que la hace adecuada para grabados detallados, piezas personalizadas y prototipos. El nivel de precisión depende de su material, configuración y parámetros de corte.

6. ¿Es fácil de montar la máquina CNC OXMAN?

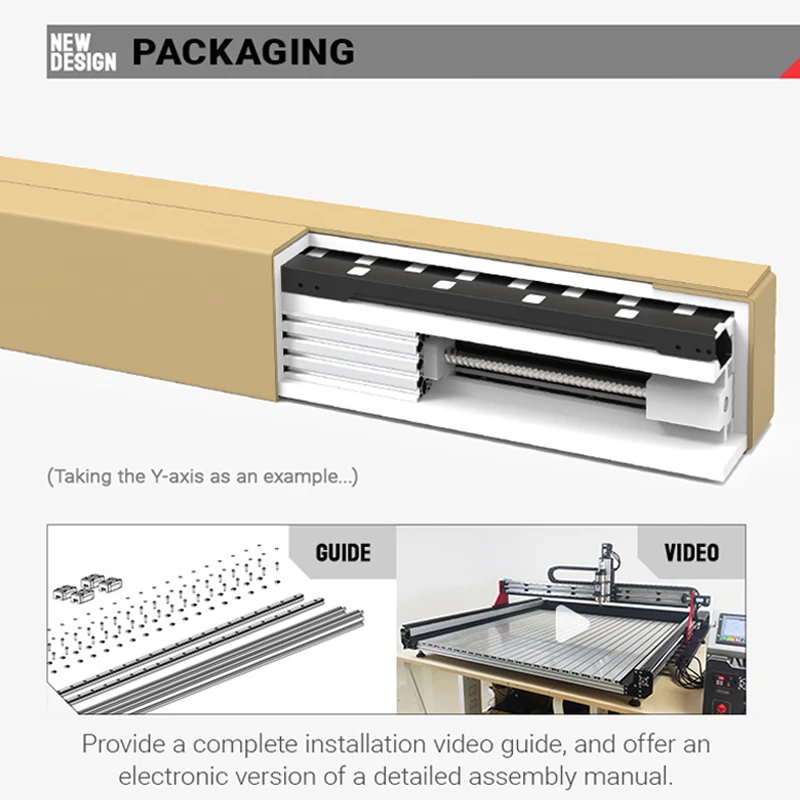

¡Sí! Proporcionamos instrucciones de montaje y videos tutorialesYa sea que seas un principiante o un usuario experimentado, estos recursos te guiarán en cada paso para garantizar una configuración sin contratiempos y un rendimiento óptimo de la máquina.

7. ¿Es el OXMAN CNC adecuado para principiantes?

¡Absolutamente! La OXMAN es apta para principiantes con un proceso de montaje sencillo y compatibilidad con software CNC de uso general. Es una excelente opción para aficionados, entusiastas del bricolaje y quienes se inician en el mecanizado CNC. El manual de usuario proporciona instrucciones claras para ayudarle a completar la configuración para el funcionamiento normal de la máquina.

8. ¿Qué tipo de mantenimiento requiere el CNC OXMAN?

Para mantener la máquina CNC OXMAN en óptimas condiciones, se recomienda un mantenimiento regular. Esto incluye limpiar la máquina después de su uso, lubricar los rieles y las piezas móviles, y revisar el desgaste de los componentes. Siga siempre las pautas del fabricante para el cuidado y mantenimiento.

9. ¿Puedo obtener soporte técnico si tengo problemas con la máquina?

¡Sí! BulkMan3D ofrece soporte al cliente para problemas técnicos. Puede contactarnos por correo electrónico o por teléfono, y nuestro equipo estará encantado de ayudarle con la configuración relacionada con la máquina en sí, la resolución de problemas de hardware y responder a cualquier pregunta específica sobre la máquina CNC OXMAN.

Capacidad

El OXMAN CNC no es solo una máquina capaz de cortar una gran diversidad de materiales. Destaca en el corte y el tallado 3D a través de plásticos, espuma, madera blanda, madera dura e incluso metales blandos como el aluminio y el latón.

Material compatible para corte/fresado/grabado:Aluminio / Madera dura / Madera blanda / Roble / Plexiglás / Delrin / HDPE / Espuma, etc.

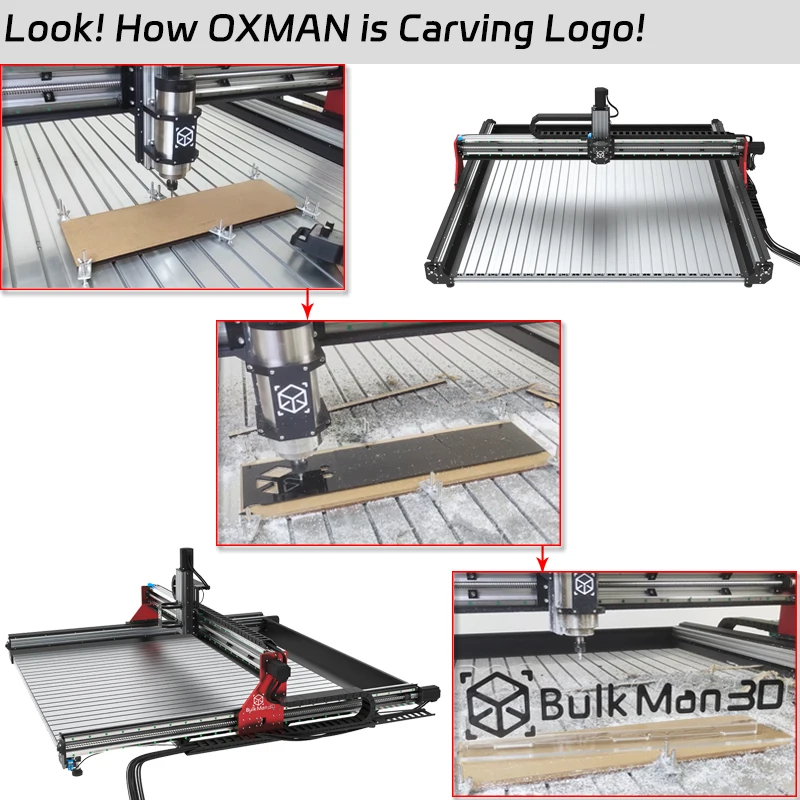

Al utilizar diferentesBrocas y fresas:La CNC OXMAN puede crear intrincados grabados 3D como artículos de madera, incrustaciones, logotipos publicitarios, placas, muebles, increíbles obras de arte y mucho más. ¡Todas las aplicaciones ampliamente utilizadas se pueden lograr aquí!

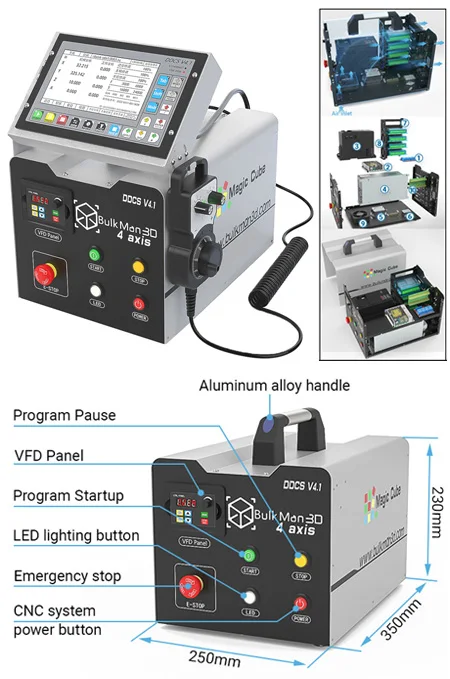

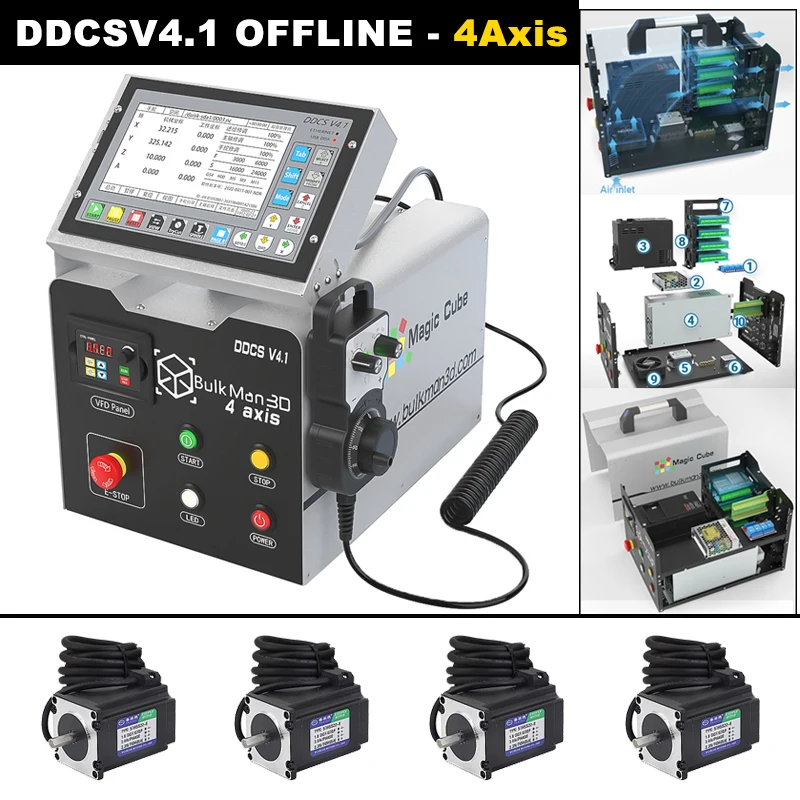

DDCS4V4.1 Sistema de Caja de Control Offline de 4 Ejes
La caja de control industrial BulkMan3D DDCSV4.1 es un sistema de control de alto rendimiento especialmente diseñado para satisfacer las necesidades de la fabricación industrial. Proporciona un control fiable y eficiente para máquinas CNC de 3/4 ejes, ofreciendo una integración perfecta con varios tipos de maquinaria, incluyendo routers, tornos y fresadoras. Esta caja de control es compatible con el funcionamiento autónomo/sin conexión, lo que le permite operar su máquina CNC sin necesidad de una conexión constante a un ordenador. Cuenta con interfaces fáciles de usar y se puede conectar fácilmente a una variedad de configuraciones CNC. Ya sea que esté trabajando con madera, metal o acrílico, el DDCS4V4.1 garantiza un alto rendimiento, un funcionamiento suave y movimientos precisos. Configuración de hardware dentro de esta caja de control: ● 1x Controlador de 4 Ejes DDCSV4.1 ● 1x Volante MPG ● 1x Fuente de alimentación S800-36V ● 1x Fuente de alimentación LRS-75-24 ● 1x Inversor VFD 2.2KW 220V ● 4x Controlador de motor paso a paso HBS57S ● 1x Filtro enchufable CW4L2-20A ● 1x Filtro con cable CW1B-10A ● 1x relé de 4 canales-24V ● 1x Ventilador 8025-24V ● 2x Ventilador 6010-24V ● 1x Bloque de terminales DB37
Consejos: La mayoría de los cables internos y módulos dentro de esta caja de control han sido preconectados. Simplemente siga nuestras instrucciones para enchufar esta caja y podrá funcionar con su máquina.

Motor paso a paso de lazo cerrado de 2.2 N.m

● Modelo de motor: 57HSE2.2N ● Corriente del motor: 3.5A ● Par de salida: 2.2 N·m ● Longitud del cuerpo: aproximadamente 99 mm ● Diámetro del eje: 8 mm, sin chavetero ● Modo de salida: eje de salida único ● Velocidad nominal: 1000 rpm (velocidad sin carga: 2000 rpm) ● Modo de salida: bifásico de cuatro hilos (debe cablearse según la etiqueta del motor) Características: - Alta Precisión y Torque: Ofrece un torque de 2.2 N.m para una operación precisa y de alto rendimiento. Control de circuito cerrado: Reduce el calor y mejora la eficiencia con retroalimentación en tiempo real. - Funcionamiento suave: Garantiza un movimiento fluido y una vibración mínima para cortes y grabados precisos. Eficiencia Energética: Ajusta la corriente según la carga, reduciendo el consumo de energía. Bajo mantenimiento: Requiere menos mantenimiento en comparación con los motores de circuito abierto.

Kit de husillo refrigerado por agua o aire de 2,2 KW

● Peso neto: 5.5kg (2.2kW refrigerado por aire), 5.3kg (2.2kW refrigerado por agua) ● Especificaciones: ∅80x 205 mm ● Rodamientos de alta velocidad-7 series 4 ● Potencia: 2.2kW ● Voltaje: 220 ~250 V o 110V ● Frecuencia: 400 Hz ● Velocidad: 0-24000 R/min ● Refrigeración por aire o por agua ● Desviación radial: menos de 0,005 mm ● Lubricación con grasa ● Inversor VFD 2.2kW 220V o 110V ● Pinza: ER20 (28 piezas, tamaños desde 1mm/1.5mm/2mm/2.5mm/3mm/3.175mm/3.5mm/4mm/4.5mm/5mm/5.5mm/6mm/6.35mm/6.5mm/7mm/7.5mm/8mm/8.5mm/9mm/9.5mm/10mm/10.5mm/11mm/11.5mm/12mm/12.5mm/12.7mm/13mm) Diferencia clave: Refrigerado por agua: Mejor para tareas continuas y de alta exigencia, con un funcionamiento más silencioso y fresco. Refrigerado por aire: Opción más sencilla y de bajo mantenimiento para tareas moderadas con una instalación más fácil. Nuestra Sugerencia: Depende de la aplicación para la que los estés utilizando. Si estás aserrando madera, entonces un sistema de enfriamiento por aire será suficiente. Si estás fresando metales o utilizas el husillo durante más de 8 horas seguidas, se recomienda el sistema de refrigeración por agua. Nota: "Si desea utilizar su propio husillo, elija la opción ""Kit sin husillo""."
