- Produto Químico de Alta Preocupação: Nenhum
- Condição: novo
- Número do modelo: Turning Machine
- Nome da marca: WMWMNU
- Origem: CN (Origem)
- Certificação: CE
- place of origin: Shandong, China
- max. swing diameter (mm): 300
- max. length of workpiece (mm): 1500
- max. turned length (mm): 1500
- video outgoing-inspection: Provided
- machinery test report: Provided
- core components: PLC, Engine, Bearing, Gearbox, Motor, Pressure Vessel, Gear, Pump
- voltage: 380V/220V 50/60Hz
- dimension(l*w*h): 3550*2150*2150mm
- weight (kg): 2400
- Power (kw): 4 - 18
- warranty: 3 years
- key selling points: Multifunctional
- Product name: 5 Axis Cnc Wood Lathe Machine
- Linear Axis Drive Motor: Bus-type absolute 1500W servo motor
- Reducer: Shimpo (Japan) planetary gear reducer
- Drive-Spindle Motor: 4KW pure servo high-torque and high-speed motor
- Turning Tool: Two mounting positions for turning tools (self-installable)
- Multi-functional Spindle: 7.5KW high-speed air-cooled four-head spindle (supports 5-axis RTCP)
- Automatic Loading and Unloading: Four-bar linkage cylinder loading/unloading device
- Control System: Taiwan LNC control system
- Lubrication System: Central lubrication and maintenance system
- Sanding Device: Independent 1100W variable frequency servo motor control
Prezado cliente, sou responsável por esta série de produtos e serve como gerente da empresa.Você pode entrar em contato comigo para obter mais descontos e outras informações sobre novos produtos.Posso providenciar treinamento e uso dos produtos para garantir que você possa usá-los de forma rápida e eficiente.Esta é minhas informações de contato.Entre em contato comigo antes de fazer um pedido para obter o preço correto, que inclui detalhes de transporte e custos de envio.Estas são as informações do meu cartão de visita: Gerente: David Sr. WhatsApp: +86 19898819420 E-mail:qianruihly@gmail.com

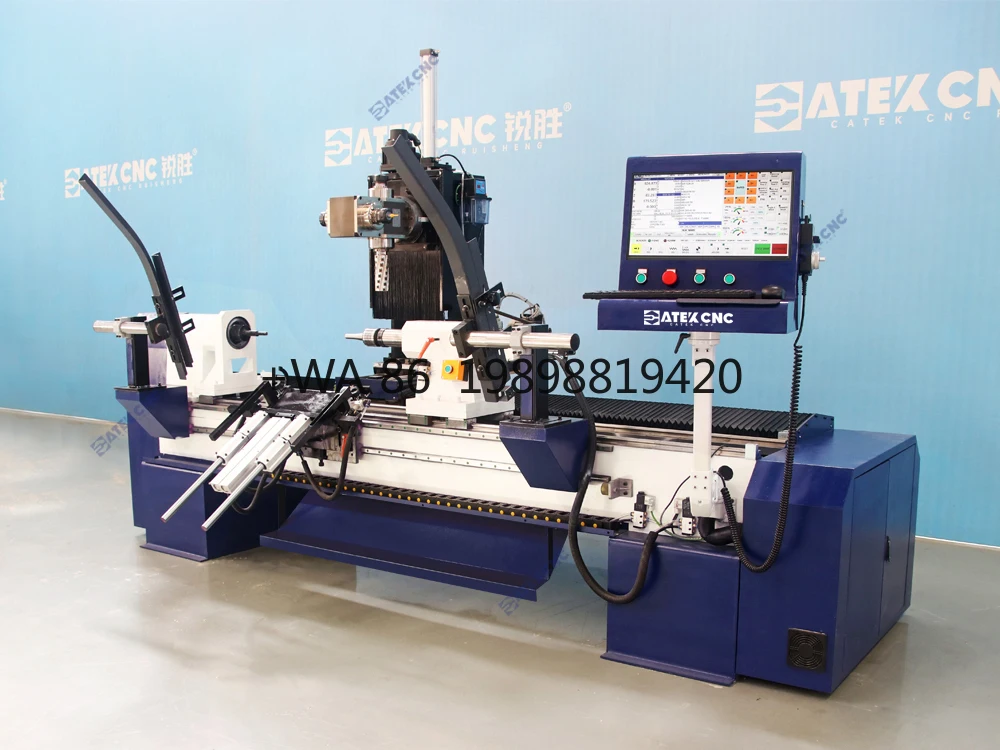

Fotos da máquina
Parâmetros do Produto
|
Modelo
|
CK-1530-7T-5AXIS
|
|
Dimensões de processamento
|
1500*300mm (personalizável de acordo com os requisitos de processamento)
|
|
Cama de torno
|
Camas de solteiro paralelas fundidas integralmente resistentes, gabinete de controle anti-interferência independente
|
|
Motor de acionamento de eixo linear
|
Servo motor absoluto de 1500W tipo barramento
|
|
Motor de acionamento de eixo rotativo de quinto
|
Servo motor absoluto 750W tipo barramento
|
|
Modo de transmissão de eixo linear
|
Eixo Z: cremalheira helicoidal de alta precisão + trilho guia/deslizador de flange Taiwan Hiwin 30
|
|
|
Eixo X, Y: parafuso esférico TBI + trilho guia/deslizador de flange Taiwan Hiwin 30
|
|
Redutor
|
Redutor de engrenagem planetária Shimpo (Japão)
|
|
Conversor de frequência
|
Conversor de frequência Hpmont/conversor de frequência servo
|
|
Motor de eixo de acionamento
|
Motor servo puro de alto torque e alta velocidade de 4KW
|
|
Velocidade do eixo de acionamento
|
0-6000 r/min
|
|
Ferramenta de torneamento
|
Duas posições de montagem para ferramentas de torneamento (autoinstaláveis)
|
|
Eixo multifuncional
|
Eixo de quatro cabeças refrigerado a ar de alta velocidade de 7,5KW (suporta RTCP de 5 eixos)
|
|
Velocidade do fuso multifuncional
|
0-18000 r/min
|
|
Pinça de eixo multifuncional
|
ER40 φ26mm
|
|
Dispositivo de lixa
|
Controle independente de servo motor de frequência variável de 1100 W, correia de lixa substituível, grão de lixa selecionável
|
|
Velocidade do dispositivo de lixamento
|
0-6000 r/min
|
|
Carga e descarga automáticas
|
Dispositivo de carga/descarga do cilindro de ligação de quatro barras (simples e fácil de usar)
|
|
Sistema de controle
|
Sistema de controle LNC de Taiwan
|
|
Sistema de Lubrificação
|
Sistema central de lubrificação e manutenção (lubrificação cronometrada automática)
|
|
Componentes Elétricos
|
Contatores AC Delixi/Schneider, relés, disjuntores
|
|
Tensão operacional
|
AC380V/220V 50/60Hz
|
|
Software compatível
|
Artcam, Type3, AutoCAD, CDR, Carving, Powermill, UG, Mastercam, etc.
|
|
Instruções de gravação
|
Código G padrão, u00,mmg,plt
|
|
Sistema de segurança
|
XYZB quatro eixos todo limite fotoelétrico
|
|
Precisão de posicionamento repetido
|
±0,02 mm
|
|
Peso
|
2300kg
|
|
Dimensões
|
3750*2150*2150mm
|
Detalhes Imagens

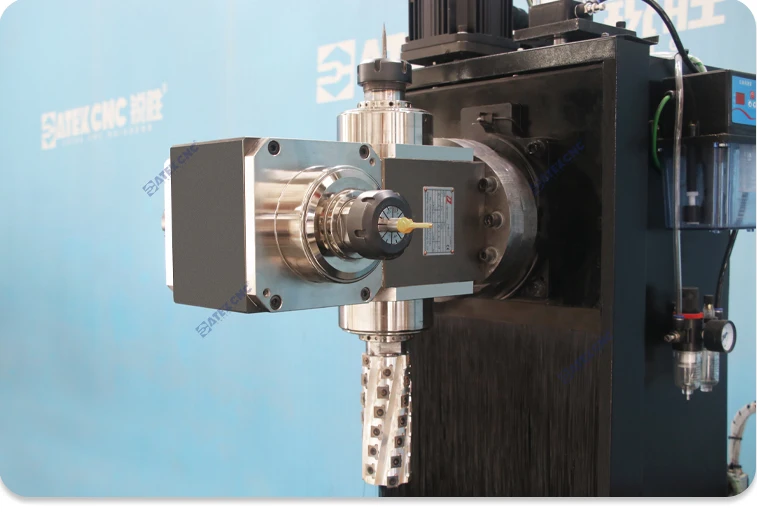

O fuso elétrico de quatro cabeças, projetado especificamente para centros de usinagem de cinco eixos, apresenta um design integrado e possui uma velocidade máxima de 18.000 rpm.Equipado com um porta-ferramentas ER40, pode acomodar quatro tipos de ferramentas diferentes por vez.Durante a usinagem, ele gira e muda automaticamente as ferramentas de acordo com o desenho e oferece ajuste de inclinação de ± 90 graus, facilitando a conclusão de processos complexos, como perfuração, ranhura e gravação em superfícies de peças inclinadas e verticais.
Equipadas com duas posições de montagem de ferramentas de torneamento, comutadas por meio de um cilindro pneumático, essas duas posições de montagem acomodam várias ferramentas funcionais, incluindo ferramentas de torneamento tipo V, ferramentas de torneamento tipo U, ferramentas de torneamento tipo O e ferramentas de corte.Essas posições alternam automaticamente entre as duas posições com base nos requisitos da peça, atendendo às diversas necessidades de torneamento.

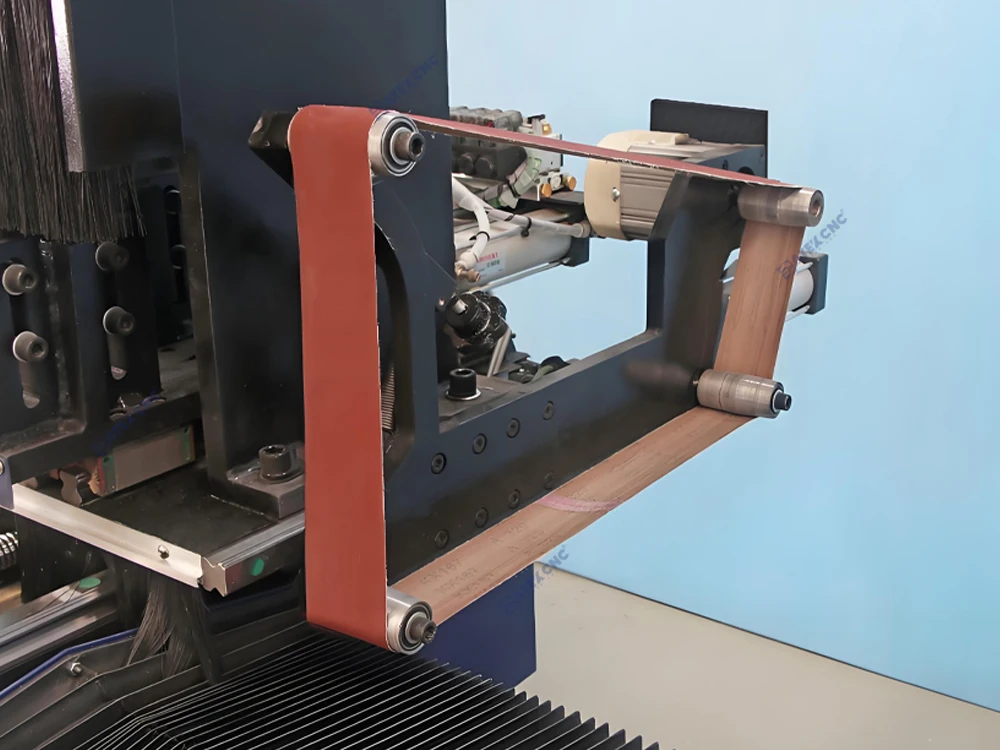

Equipado com uma unidade de cinta de lixa para retificação, é acionado por um servo motor sem escova de 1100W, com velocidade máxima de 6.000 rpm.A velocidade pode ser ajustada para atender às suas necessidades de retificação. Um rebolo e uma unidade de lixa pulsante também estão disponíveis como opções.
O sistema CNC de cinco eixos Taiwan LNC suporta recursos avançados, como RTCP de cinco eixos e simulação de volante.É compatível com vários formatos, incluindo NC, TAP e TXT, e possui uma interface intuitiva para fácil controle.
O dispositivo pneumático de alimentação automática apresenta uma estrutura de quatro elos para alta estabilidade e forte capacidade de carga.Pode ser ajustado para se adequar ao tamanho da matéria-prima.É fácil de usar e elimina a necessidade de carregamento manual, economizando mão de obra e melhorando a eficiência.
Um volante externo de controle de pulso de cinco eixos permite o ajuste livre dos eixos X, Y, Z e A, tornando a calibração da ferramenta ainda mais conveniente.
Ele utiliza um servo motor absoluto baseado em barramento de 1500 W e um redutor planetário japonês Shinpo no eixo Z.Ele possui uma velocidade de transversal superior a 60 m/min, uma faixa de regulação de velocidade ampla e suave, saída de torque estável e alta precisão de posicionamento, tornando-o ideal para tornos de marcenaria CNC de cinco eixos que exigem alta precisão de usinagem e sincronização de vários eixos.
O sistema central de lubrificação automática e manutenção de lubrificação lubrifica regularmente todas as peças da transmissão da máquina, evitando a lubrificação manual intemporal.
O sistema central de lubrificação automática e manutenção de lubrificação lubrifica regularmente todas as peças da transmissão da máquina, evitando a lubrificação manual intemporal.
Construído inteiramente em ferro fundido cinzento, incorpora quatro rolamentos de alta resistência, que distribuem efetivamente a carga e reduzem o atrito rotacional, resultando em maior precisão rotacional e velocidade mais estável.
Exibição de amostra
OCK-1530-7T-5AXISTorno multifuncional para carpintaria CNC de cinco eixos, com sua ligação RTCP de cinco eixos, controle de alta precisão e recursos de comutação automática multifuncional, atende à gama completa de necessidades de processamento, desde produtos de madeira comuns até artesanato complexo de formatos especiais.Sua gama de aplicações abrange fabricação de móveis, produção de instrumentos musicais, artesanato personalizado, decoração arquitetônica e outras indústrias.
Fabricação de móveis:Pernas de mesa curvas, em forma de arco e onduladas especialmente formadas, pernas de cadeira, pernas de sofá, espigões de cama, cabeceiras de cama, encostos de cadeiras, cabeças de cadeiras, apoios de braços de sofá e apoios de braços de cadeira.Essas pernas também incluem padrões em relevo de estilo europeu, chanfros multifacetados, curvas em forma de S, ranhuras oblíquas e furos chanfrados.Decoração Arquitetônica:Colunas de escada, colunas romanas, decorações de parede, acessórios de portas e janelas esculpidos em formato especial e cabides de madeira.Fabricação de instrumentos musicais:Várias peças de instrumentos de cordas, pescoços de guitarra, braços de violino, flautas, bassões e outros acessórios de instrumentos.Cfabricação de jangadas:Blocos de armas de madeira, esculturas de humanos e animais, vasos, móveis antigos e peças de arte.
