- Produto Químico de Alta Preocupação: Nenhum
- Condição: novo
- CNC ou não: CNC
- Número do modelo: Straightening Machine
- Tipo: Máquina de fresagem de engrenagens
- Origem: CN (Origem)
- Certificação: CE,eles
- grinding diameter(outer)(mm): 120
- grinding diameter(inner)(mm): 2
- max. length of workpiece (mm): 100
- max. weight of workpiece(kg): 20
- center height (mm): 100
- roundness(mm): 0.5um
- cylindricity (mm): 1um
- wheel speed (rpm): 80000
- grinding length(mm): 150
- wheel size(mm): Outer Diameter2-100
- table travel (x) (mm): 400
- table travel (y) (mm): 300
- place of origin: Jiangsu, China
- voltage: 380 V
- dimension(l*w*h): 2040*1240*2000
- weight (kg): 3400
- power (kw): 1.5
- key selling points: High Productivity
- warranty: 1 Year
- core components: Bearing, PLC
- cnc or not: CNC
Prezado cliente, sou responsável por esta série de produtos e serve como gerente da empresa.Você pode entrar em contato comigo para obter mais descontos e outras informações sobre novos produtos.Posso providenciar treinamento e uso dos produtos para garantir que você possa usá-los de forma rápida e eficiente.Esta é minhas informações de contato.Entre em contato comigo antes de fazer um pedido para obter o preço correto, que inclui detalhes de transporte e custos de envio.Estas são as informações do meu cartão de visita: Gerente Xu WeChat: 15073113615 WhatsApp: +86 15073113615 caixa de correio:ericqianrui@gmail.com

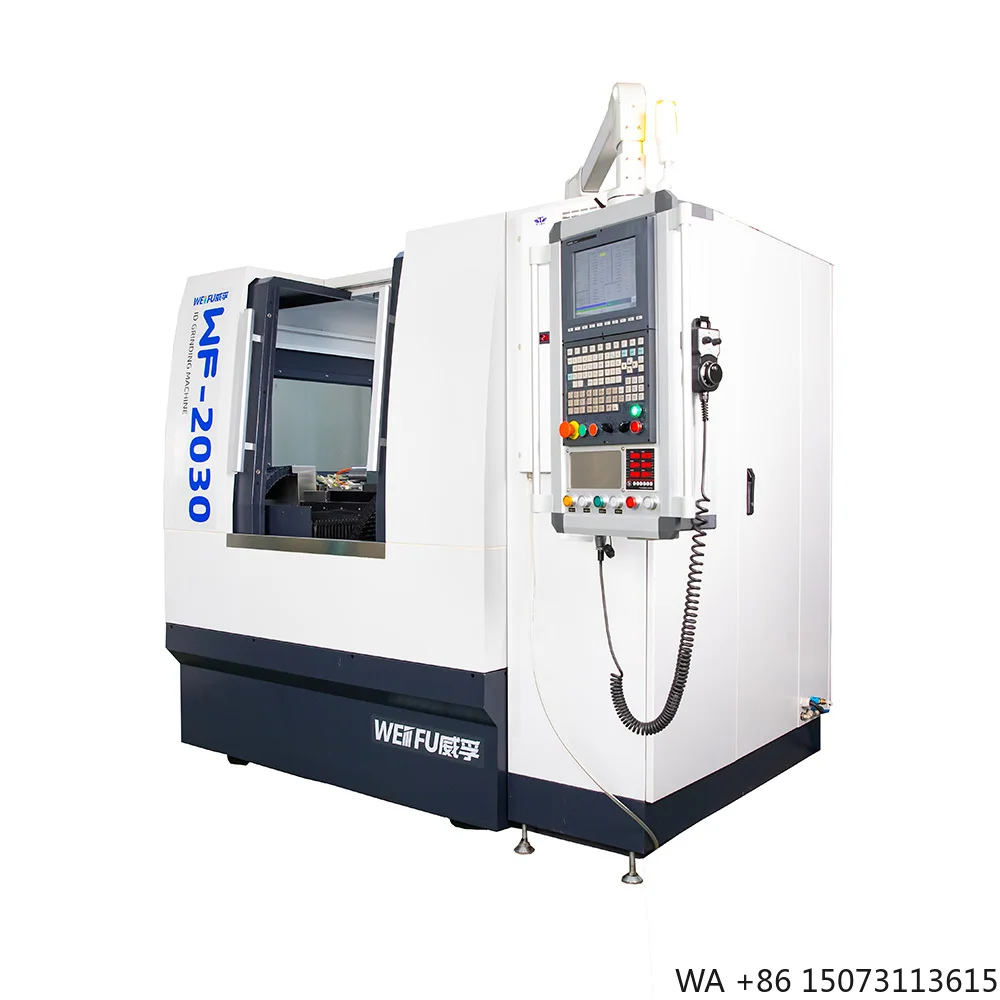

Descrição do produto

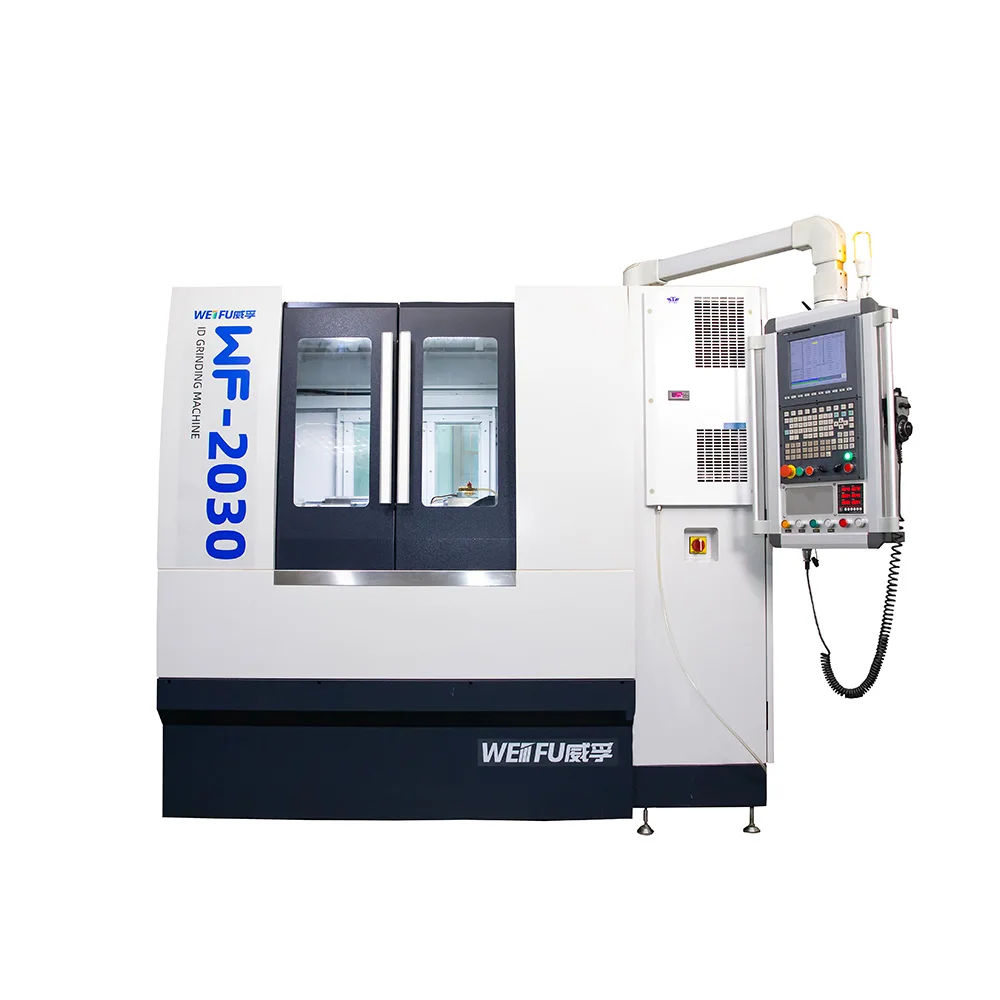

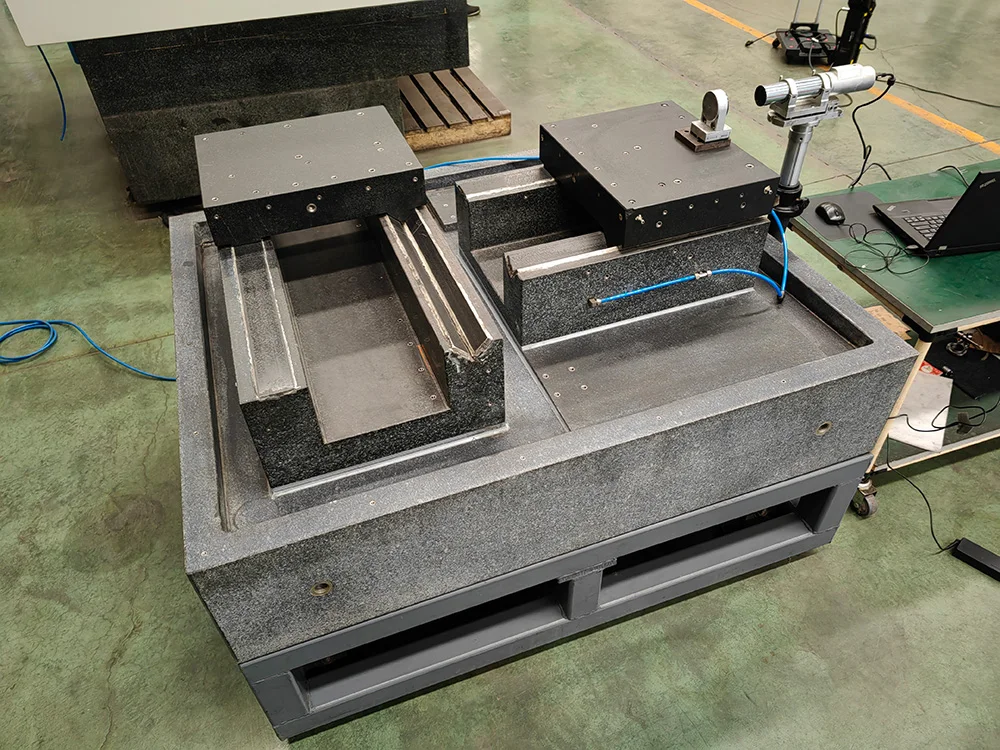

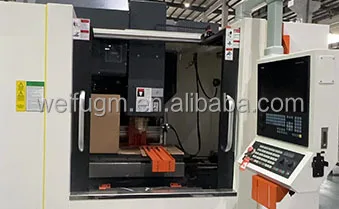

Máquina óptica

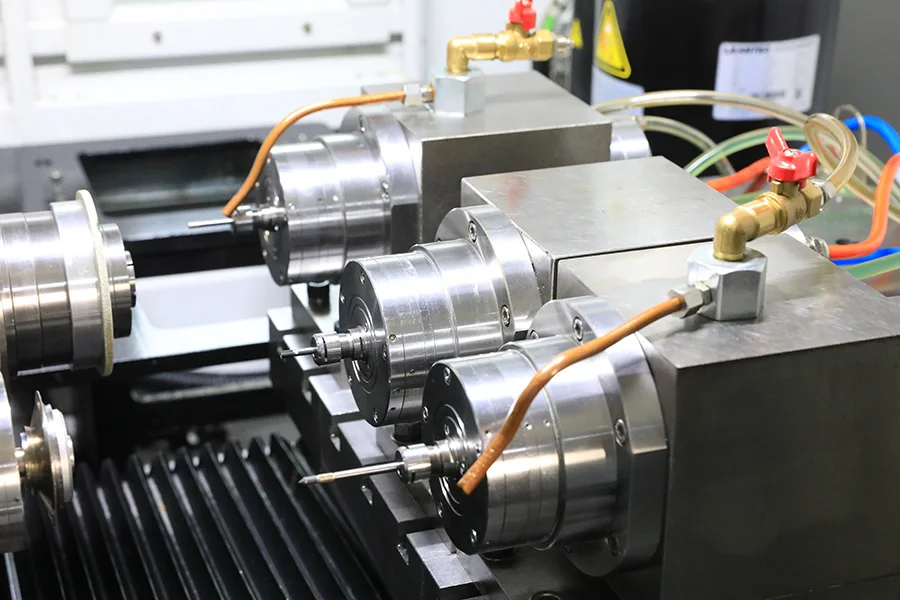

Três cabeças de moagem internas
Parâmetros do Produto
|
|
Projeto
|
Especificações/Parâmetros
|
|
Principais especificações
|
Altura central
|
100 mm
|
|
|
Diâmetro interno máximo de moagem
|
100 mm
|
|
|
Diâmetro mínimo de moagem
|
2mm
|
|
|
Peso máximo da peça de trabalho
|
5Kg
|
|
|
Faixa de diâmetro do furo de moagem
|
φ2mm~φ50mm
|
|
|
Comprimento máximo de moagem
|
100 mm
|
|
|
Faixa de ângulo cônico
|
15°~180°
|
|
|
Profundidade cônica máxima
|
60 mm
|
|
|
Ângulo giratório do cabeçote da peça
|
45°
|
|
Precisão de usinagem
|
A redondeza
|
0,5μm
|
|
|
Cilindricidade
|
1μm
|
|
|
Rugosidade da superfície
|
0,1Ra/μm
|
|
|
Eixo do motor do rebolo interno
|
Precisão rotacional <0,2μm
Execução radial do nariz do eixo ≤ 0,3μm
Execução axial ≤ 0,3μm
|
|
|
Eixo do motor da peça de trabalho
|
|
|
|
Eixo do motor de curativo do rebolo
|
|
|
Trilho guia
|
Trilho guia do eixo X
|
Trilhos de guia aeróstato de ultraprecisão, uma retidão de 1 μm em todo o curso
|
|
|
Trilho guia do eixo Z
|
Trilhos de guia aeróstato de ultraprecisão, uma retidão de 1 μm em todo o curso
|
|
|
Eixo X
|
Curso máximo de 400mm
|
|
|
Eixo Z
|
Curso máximo de 300mm
|
|
Especificações externas
|
Pressão de ar comprimido
|
0,5Mpa~0,7Mpa
|
|
|
Fonte de alimentação
|
380V,50Hz
|
|
|
Potência total instalada
|
22KW
|
|
|
Dimensões totais (C×L×A)
|
2040×1240×2000mm
|
|
|
Peso líquido da máquina
|
3400Kg
|
|
|
Sistema de controle numérico
|
Syntec
|
Inspeção de qualidade

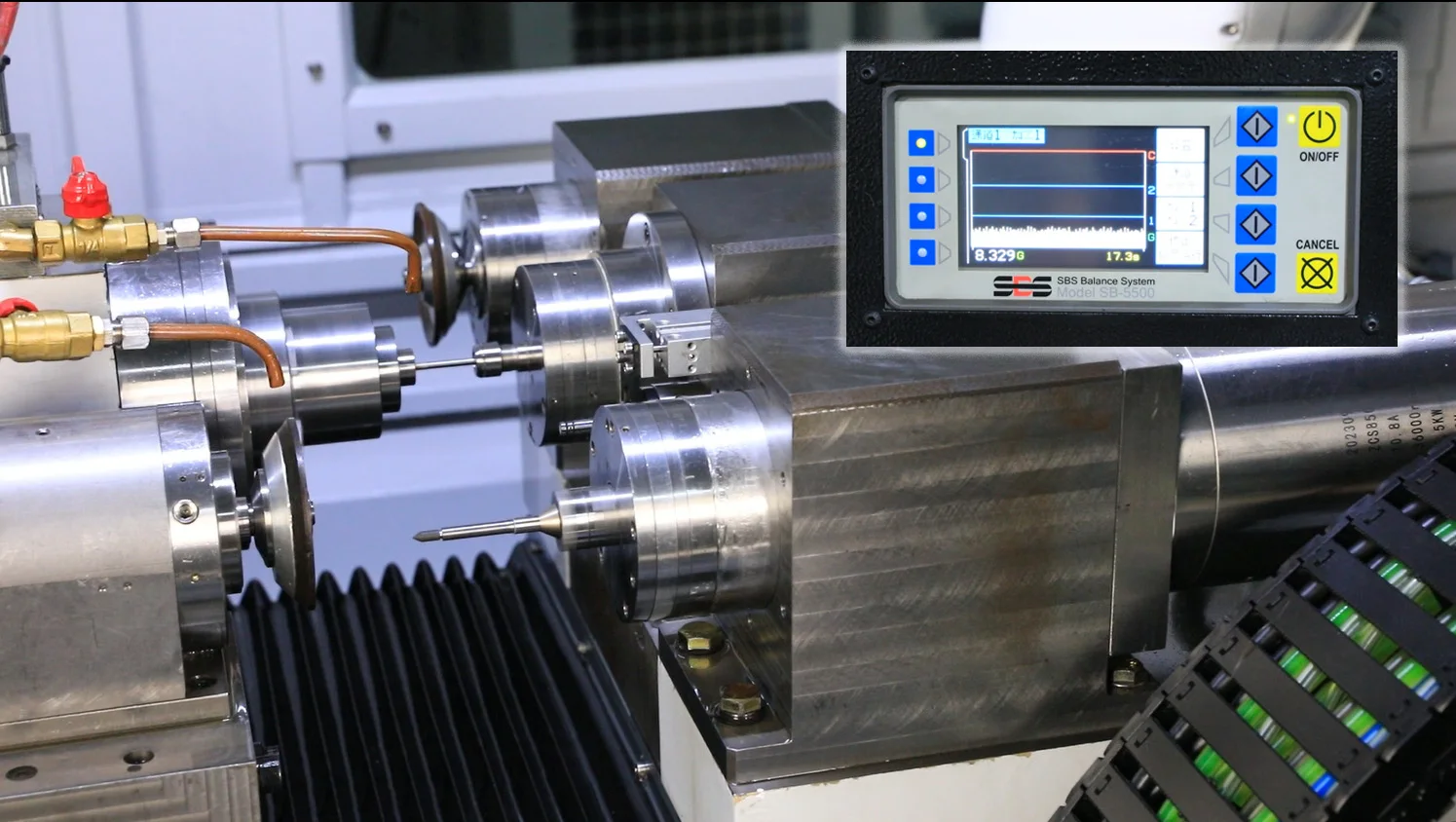

Medição AE

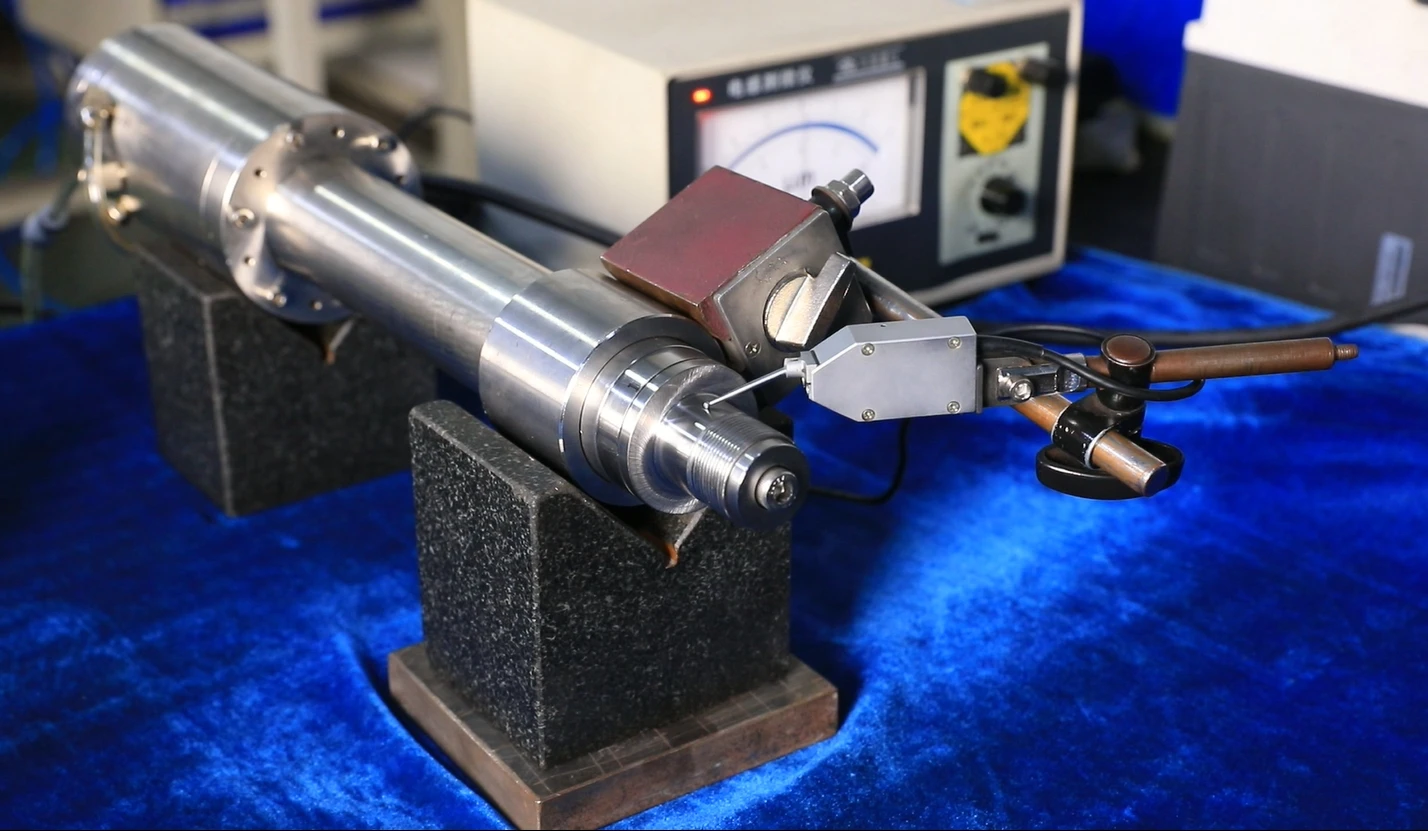

Inspeção de precisão do fuso
-
Rodeamento axial

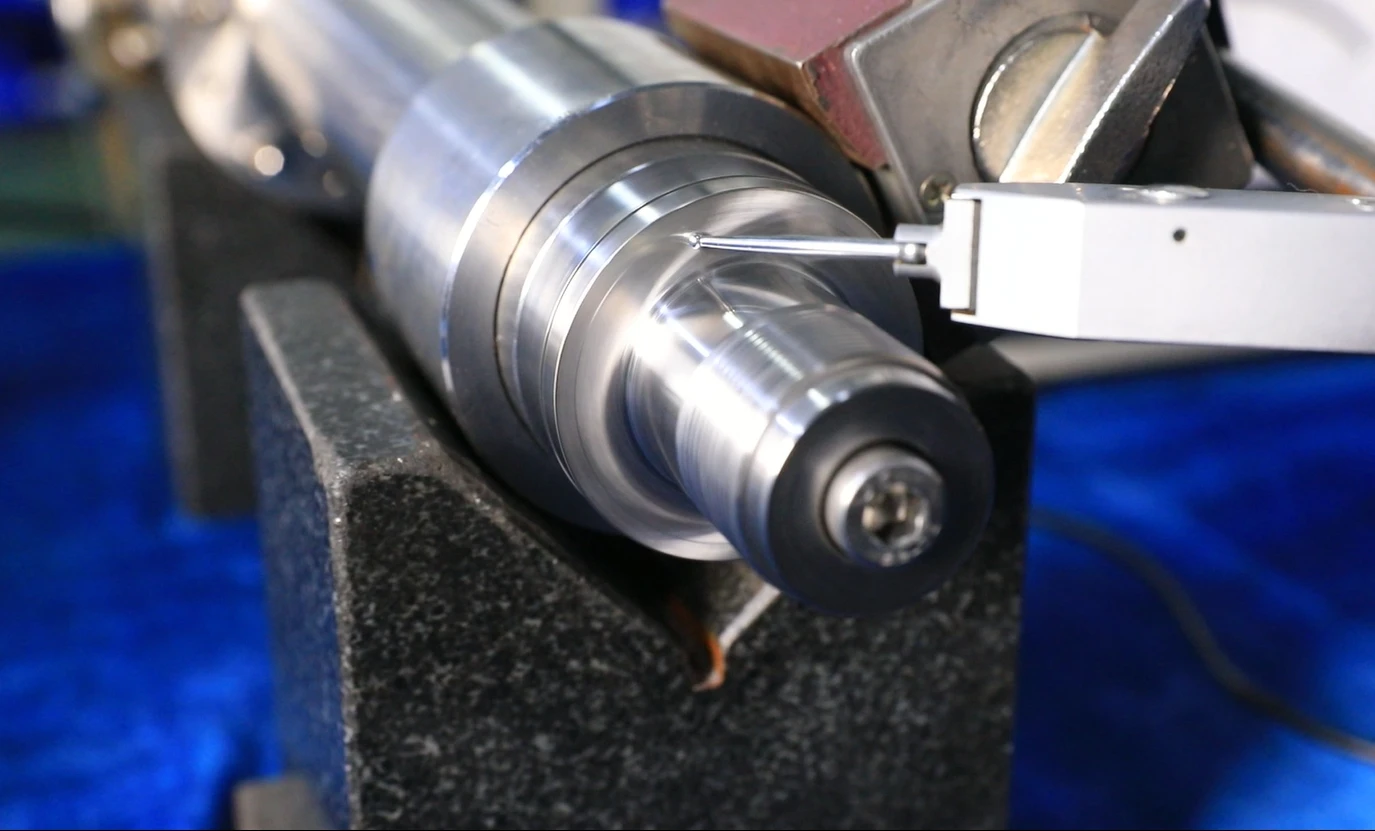

Inspeção de precisão do fuso
- Routragem radial
Perfil da empresa
Certificado

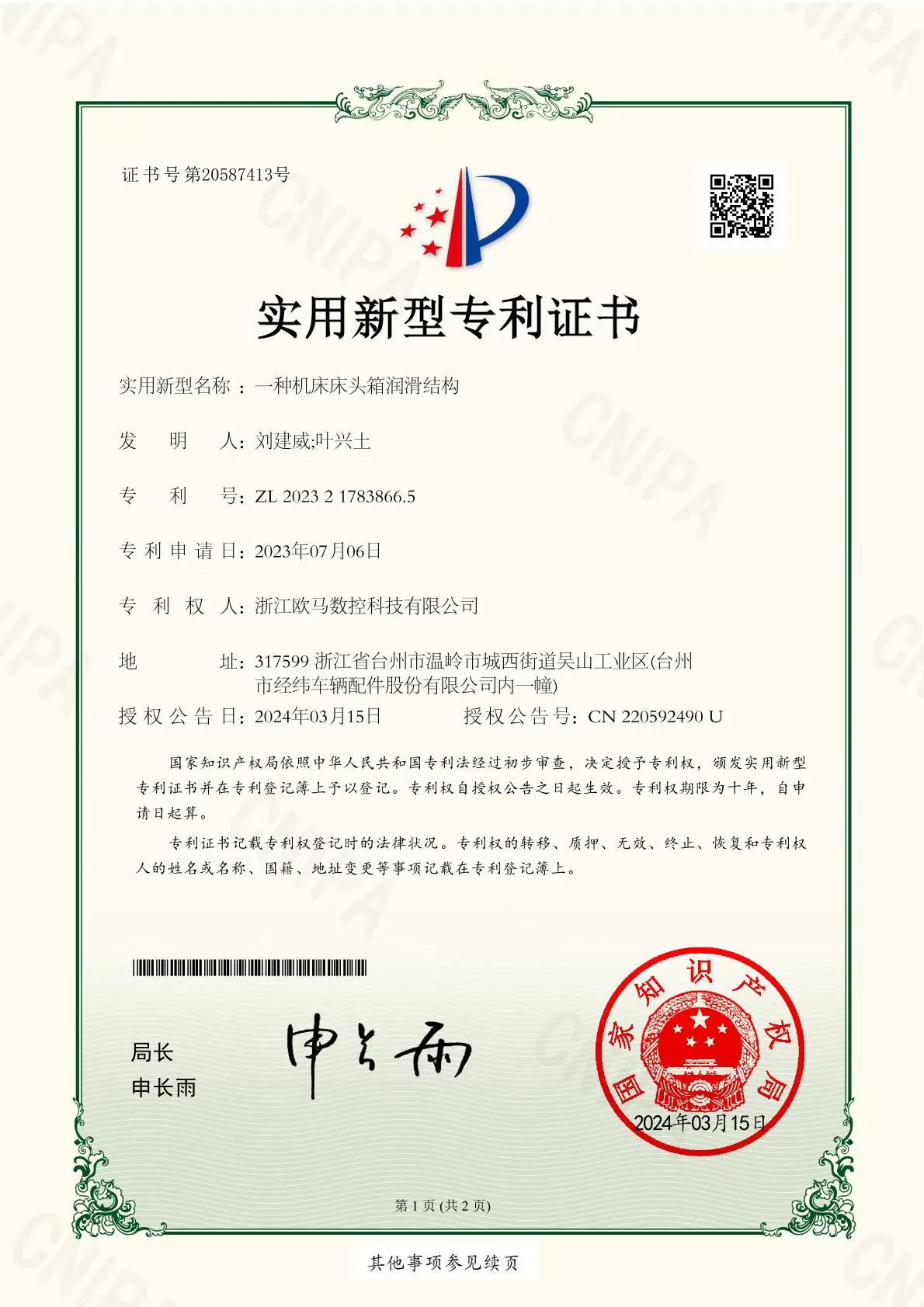

Nossos certificados
Exposições e visitas ao cliente

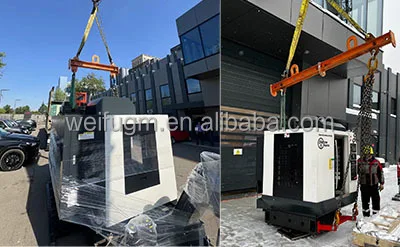

Embalagem
