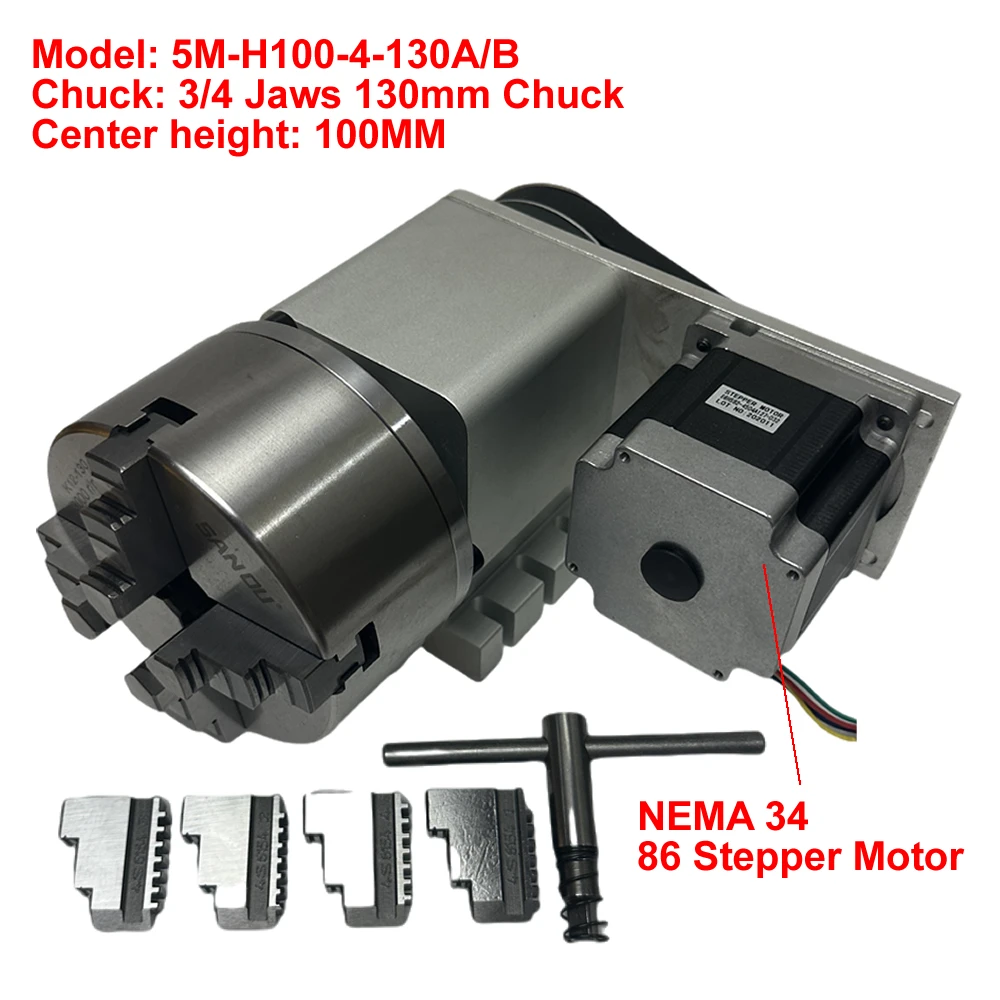

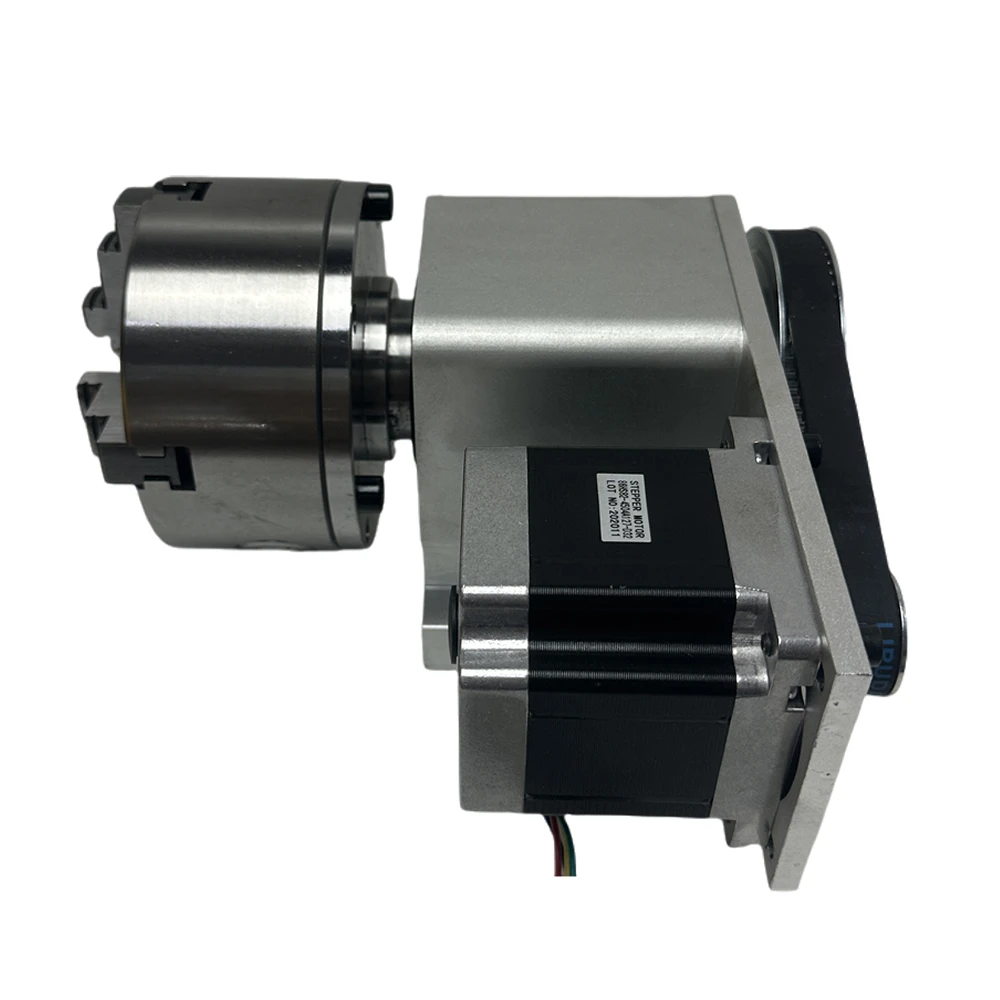

CNC Um 4 ° Eixo Rotary Eixo NEMA34 86 Stepper Motor CNC Indexing Cabeça 3/4 Mandíbulas 130MM Chuck Centro Altura 100MM Máquina De Gravura

Parâmetros

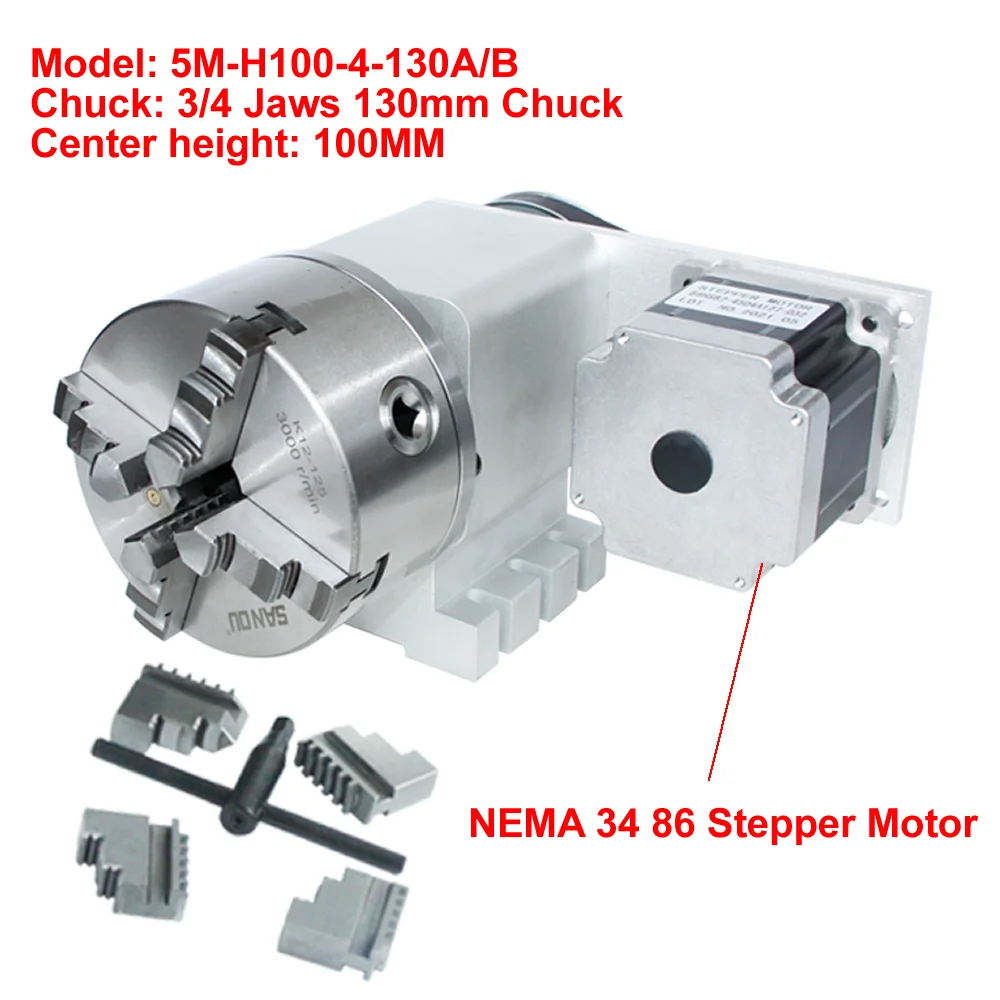

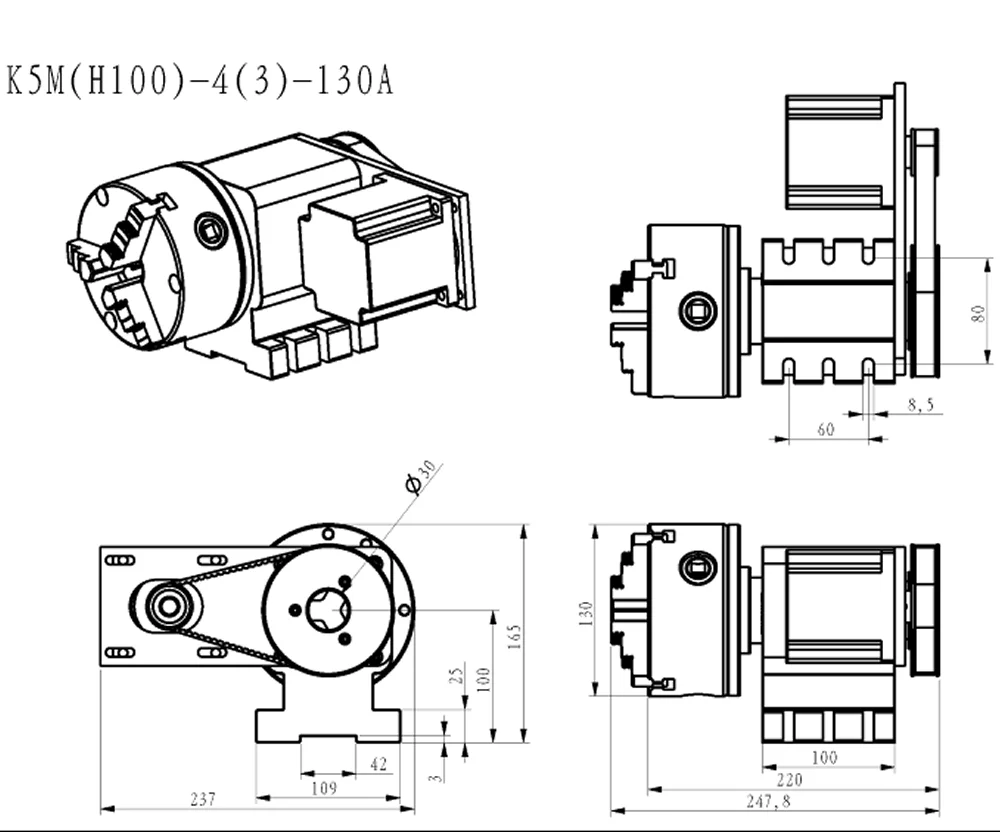

Modelo: 5M-H100-4-130A/B

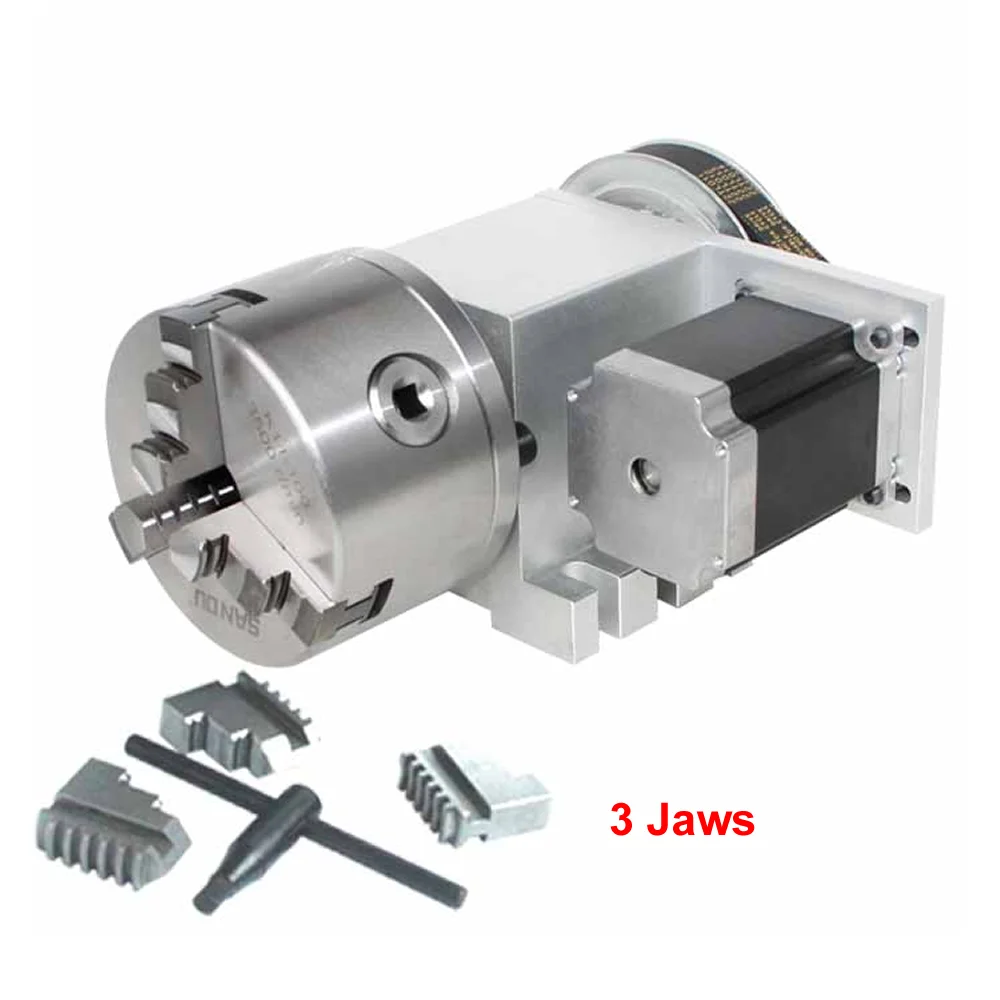

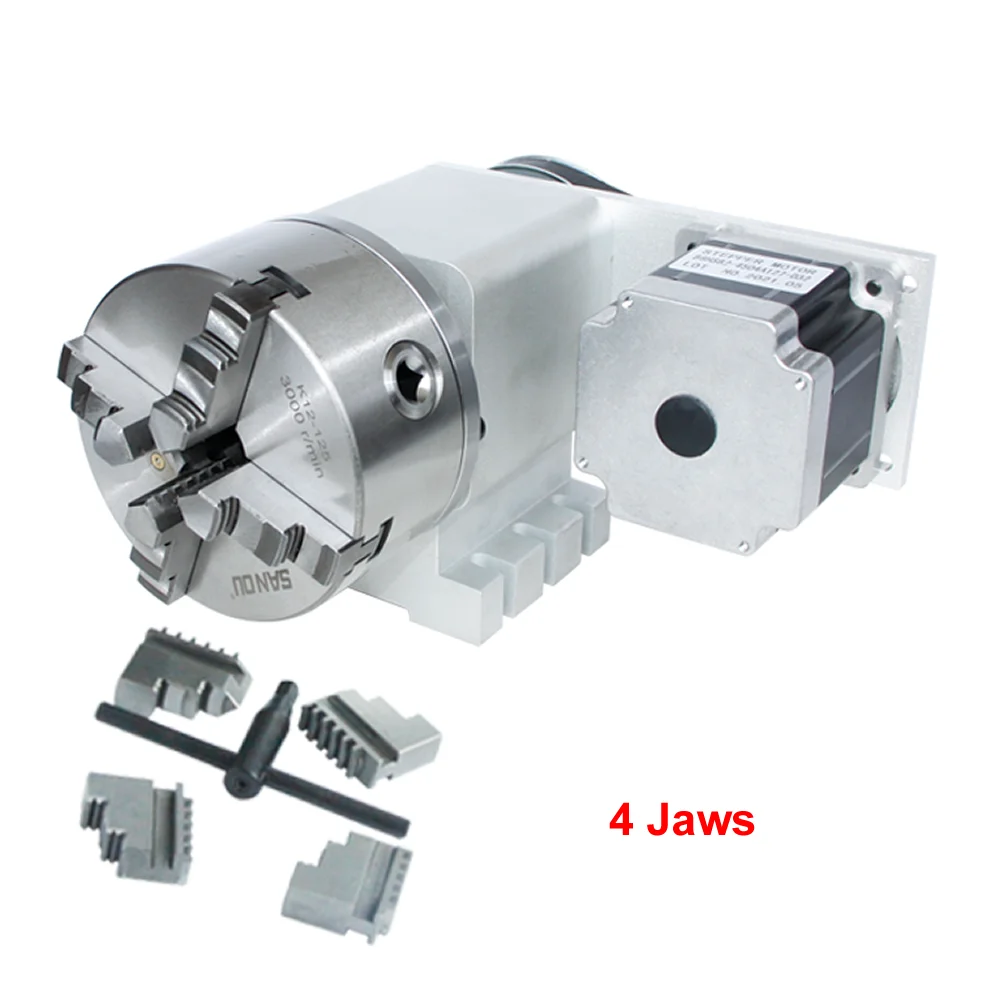

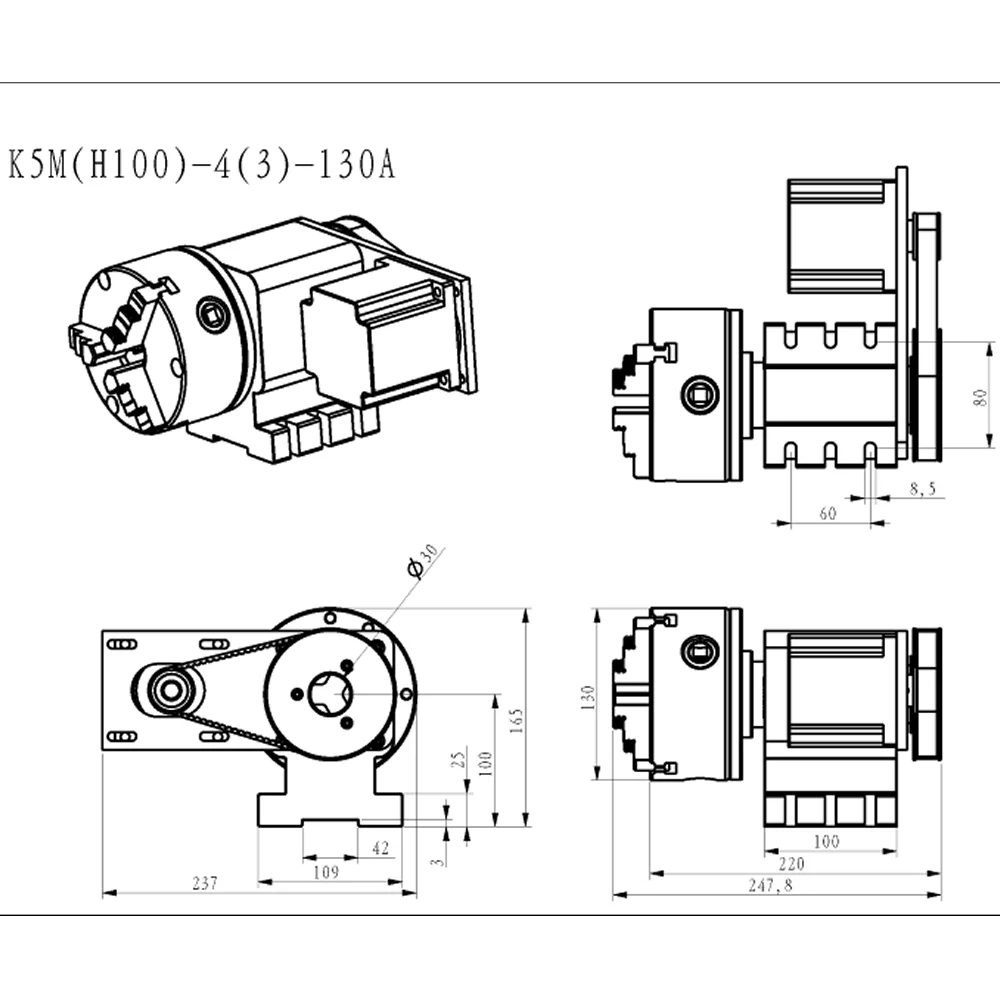

Mandril: Mandíbulas 3/4 130mm Mandril

Altura Center: 100MM

Altura total: 165MM

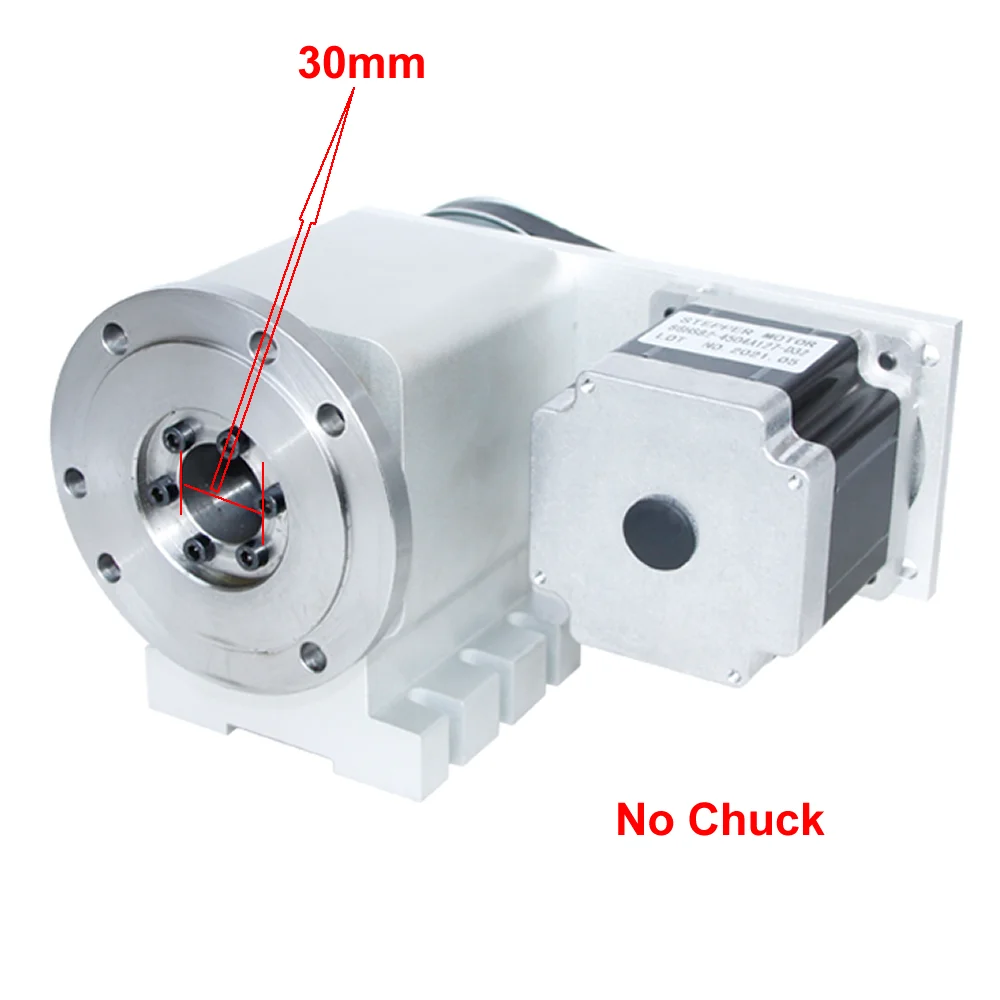

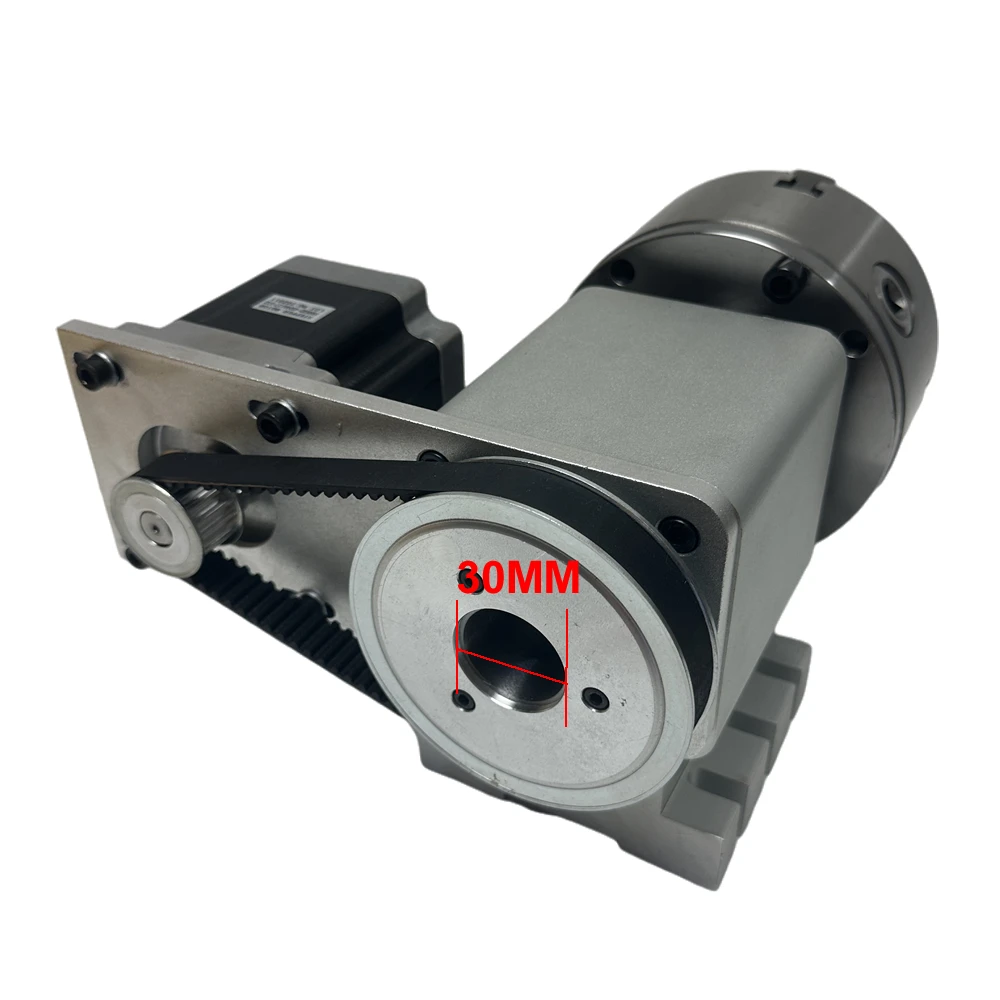

Diâmetro oco do eixo: 30MM

Ângulo: 0,45 graus/passo

Relação desaceleração: 4:1 (modo síncrono desaceleração correia)

Motor de passo: Motor bifásico NEMA34 86 de passo (4 fios 4.5A)

Acessórios: um par de total anti-garra e chave

Correia síncrona: 5M-450 (largura 15MM)

Peso: 15 QUILOGRAMAS

Quarto eixo pulso configuração equivalente:

Configurações do sistema Mach3: número de pulsos necessários para 1 grau

(Número de pulsos por volta do motor) × Subdivisão do motorista × Taxa de redução) ÷ 360 graus

Por exemplo, um motor de duas fases 86 com uma subdivisão de 16 e uma taxa de redução de 4:1

(200 × dezesseis × 4) ÷ 360 = 35,555555555)

Configurações do sistema Weihong: ângulo percorrido por 1 pulso

360 graus ÷ (número de pulsos por volta do motor) × Subdivisão do motorista × Relação de redução)

Por exemplo, um motor de duas fases 86 com uma subdivisão de 16 e uma taxa de redução de 1

360 ÷ (200 × dezesseis × 4) = 0,028125

Se o algoritmo for substituído pelo eixo X ou Y, é:

Circunferência ÷ (número de pulsos por volta do motor) × Subdivisão do motorista × Relação de redução)

A gravação de hastes redondas de diferentes tamanhos requer a configuração do equivalente
