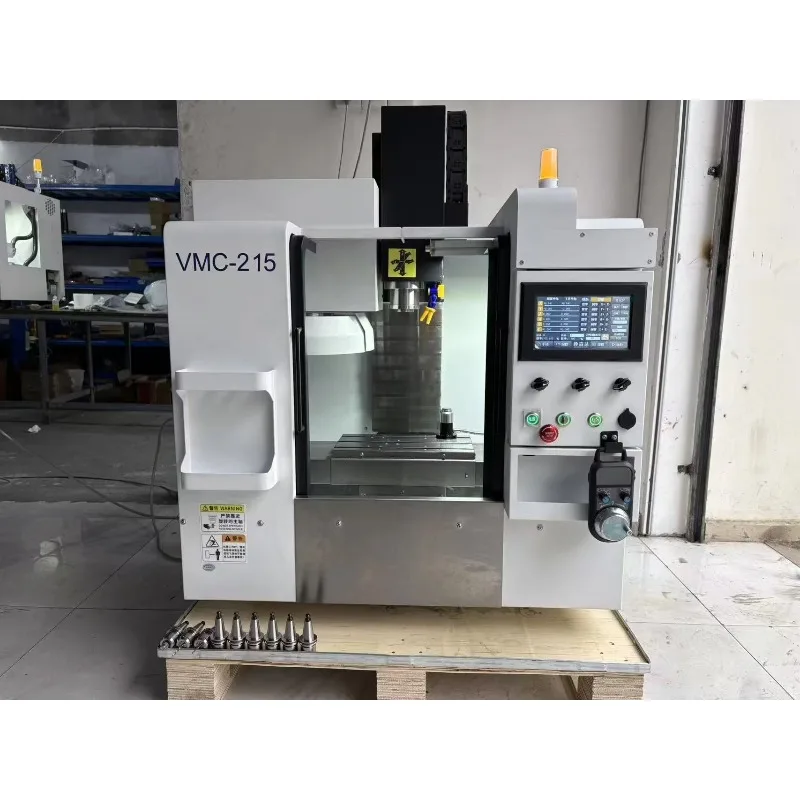

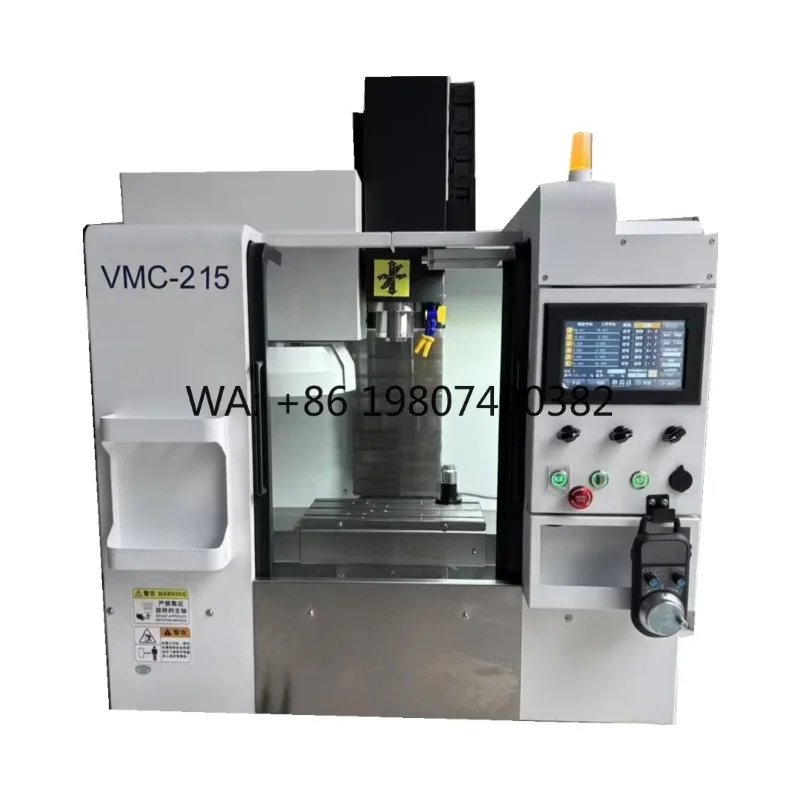

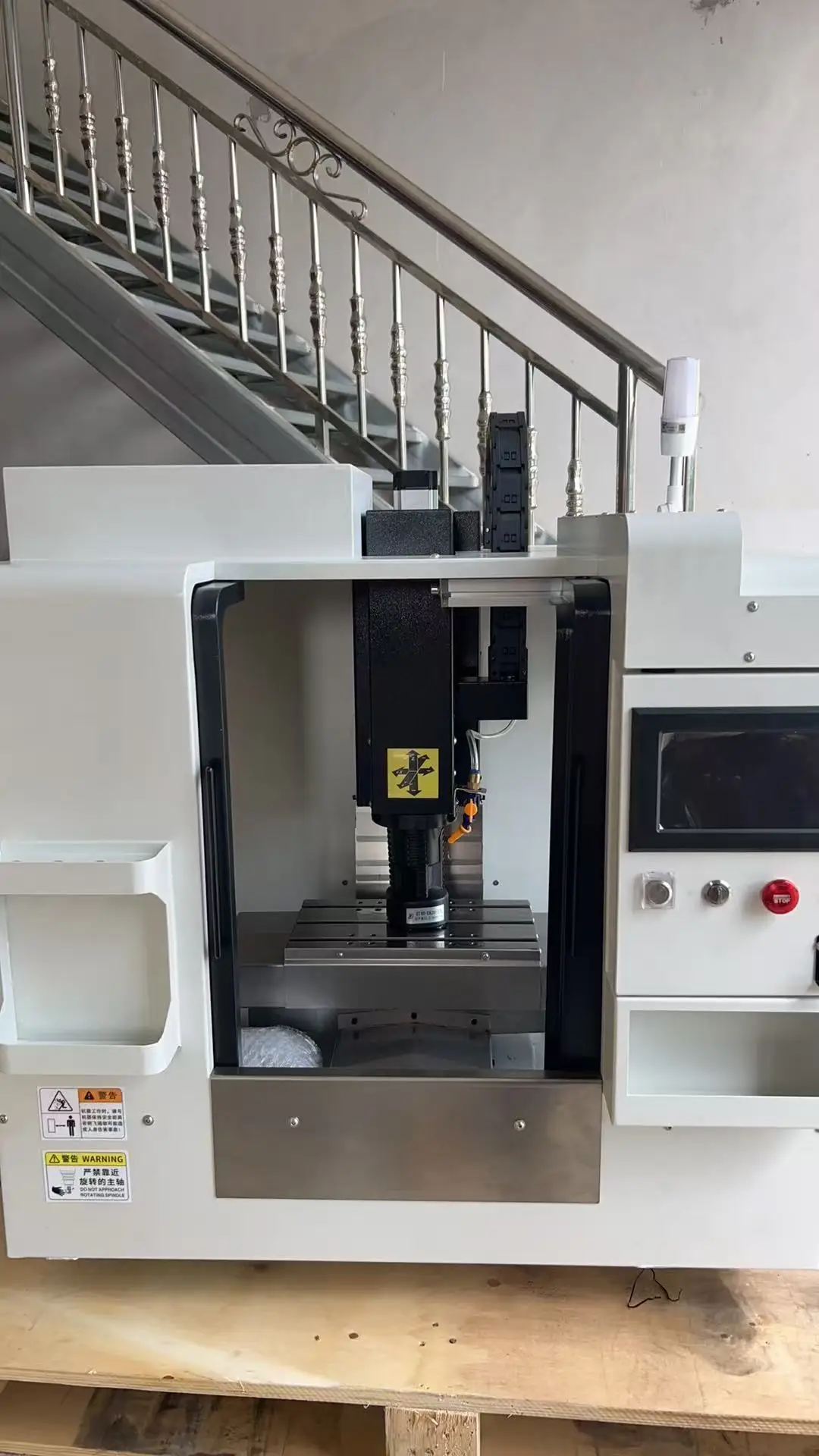

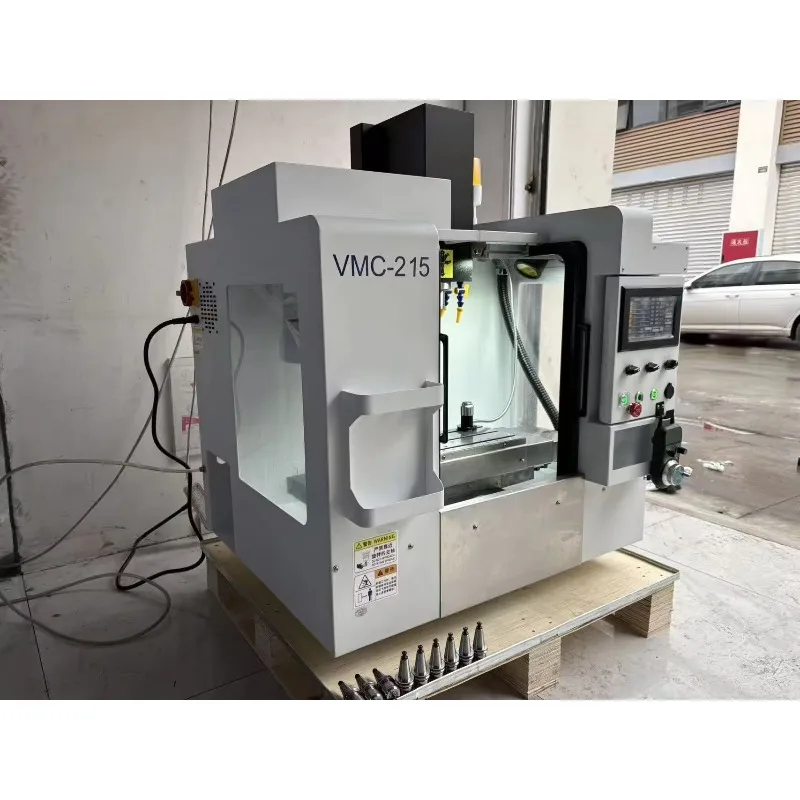

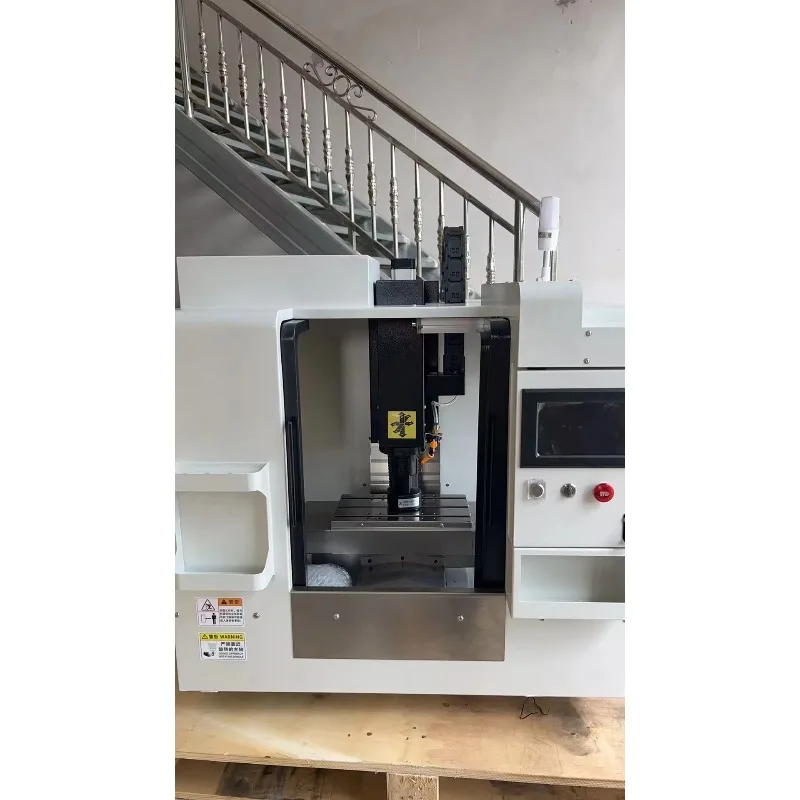

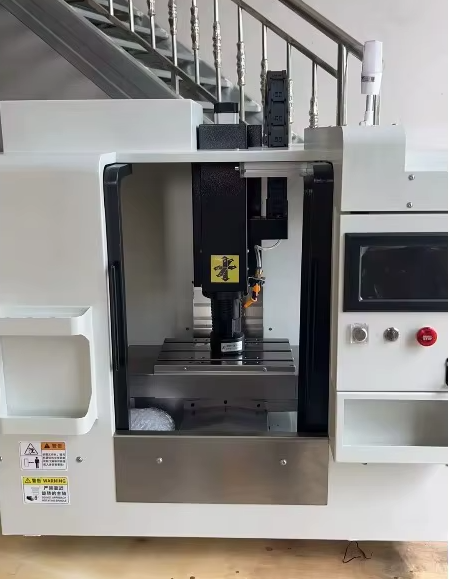

Name: Máquina de Fresagem CNC Vertical VMC215 com Precisão de 0,01mm, Centro de Usinagem de Mesa com Spindle ER20 BT20 para Processamento de Artesanato em Metal - HFG 3D
SKU: 1005012250969350
Price: 32236.97 BRL
Availability: InStock

Produto Químico de Alta Preocupação: Nenhum
Eletrônico: Não
Suprimentos faça você mesmo: elétrico
Origem: CN (Origem)
spindle taper: ER20, BT20
no. of spindles: Single
type: VERTICAL
weight (t): 0.25
table size: 200*166
cnc control system: PSD
table travel (x) (mm): 200
table travel (y) (mm): 150
table travel (z) (mm): 250
positioning accuracy: ±0.01
repeatability (x/y/z) (mm): ±0.01
range of spindle speed: 0 - 12000
max. table load(kg): 25
min. time of tool change(s): 3
tool magazine capacity: 10
warranty: 1 Year
place of origin: China
voltage: 220 V
machining capacity: Light Duty
rapid feed speed: 0 - 18000

A plataforma possui muitas restrições de envio e requisitos rigorosos para o peso e volume das mercadorias. Quaisquer itens que excedam os limites de peso ou volume não podem ser enviados normalmente. Sob os termos de comércio internacional com força vinculativa legal (FOB/CIF/DAP/DDP/EXW), oferecemos as seguintes opções de transporte. A plataforma suporta apenas transporte aéreo, que tem um custo de transporte geral relativamente alto. Temos nossos próprios canais, e o custo de transporte é 30% menor do que a média do mercado. Portanto, os preços dos produtos não podem ser calculados diretamente com base no padrão da plataforma. Antes de fazer um pedido, verifique o método de transporte e o serviço das mercadorias para evitar atrasos causados pela impossibilidade de envio.
Prezado(a) cliente, Bem-vindo(a) à minha loja. Há uma discrepância entre o preço atual e o preço real (configuração e logística). Para obter detalhes do produto e preços precisos, por favor, adicione o WhatsApp dos administradores para confirmação: WhatsApp: +86 19807490382. E-mail: qianruiaston@gmail.com

Descrição do Produto

Descrição Técnica do Equipamento

1. Este equipamento é uma máquina capaz de cortar todos os tipos de peças, e pode completar de forma automática e contínua vários processos como fresagem, furação, mandrilamento, alargamento, escareamento e rosqueamento. Possui características de alta precisão, alta velocidade, alto grau de automação e pode processar peças pequenas com formas complexas.
2. Este equipamento tem um formato de arco, design mecatrônico, o centro de gravidade é médio e curto, a extensão da base é grande, a extensão do trilho guia é larga, as partes móveis são pesadas, as partes móveis são leves, a estrutura de parede fina e multi-canal é amplamente utilizada, e é totalmente fechado e protegido, controlado digitalmente, e o formato é bonito e elegante.
3. O pino da fuselagem é feito por processo de fundição, e a marca do material é HT250. Após uma têmpera, ele possui forte rigidez e não é fácil de deformar.

4. Os três eixos são acionados por fusos de esferas de alta precisão, acionados por servomotor, que é conectado diretamente ao fuso, com posicionamento preciso, velocidade de resposta rápida e sem folga reversa.
5. Os três eixos adotam guias lineares de esferas, o que permite que a máquina se mova com precisão e rapidez, e suporte a força em todas as direções. Não há rastejamento ao alimentar em baixa velocidade, com baixo ruído, pequena resistência ao atrito e precisão duradoura, e todas as peças móveis podem ser preenchidas com óleo lubrificante.

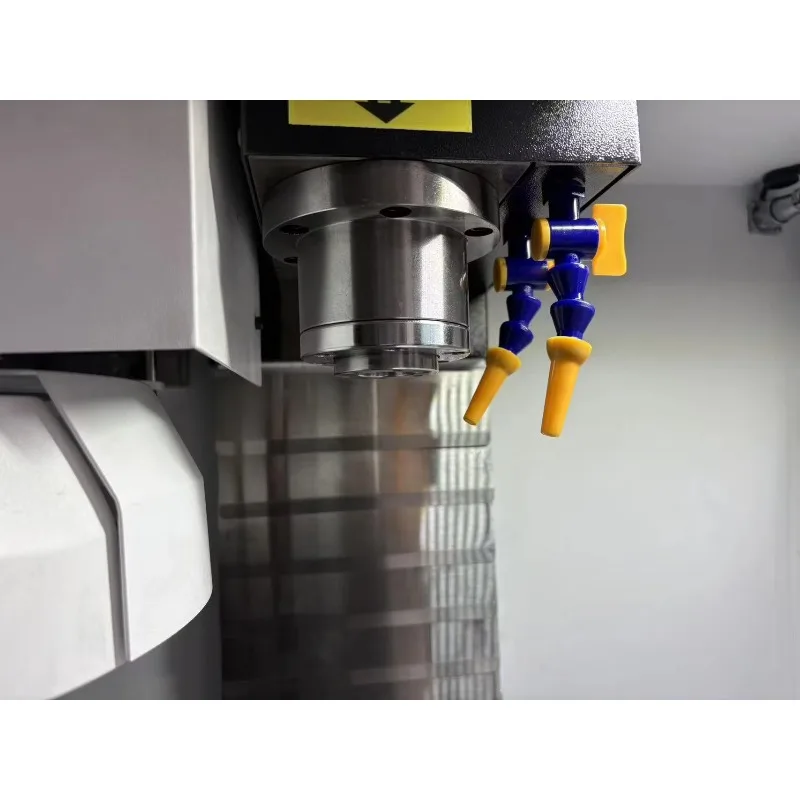

6. O fuso BT15 de alta velocidade e alta rigidez e o motor principal de 1KW são padrão, e o motor é conectado ao fuso por correia, com resposta rápida e pequena vibração.
7, magazine de ferramentas padrão para 10 discos, controle de servomotor de valor absoluto, estável e eficiente, sem passos.

8. Sistema CNC totalmente digital com controle de valor absoluto, alto desempenho e alta confiabilidade, o produto é potente e fácil de operar; Fornece controle de movimento e soluções de processo eficientes e precisas para diversas indústrias.

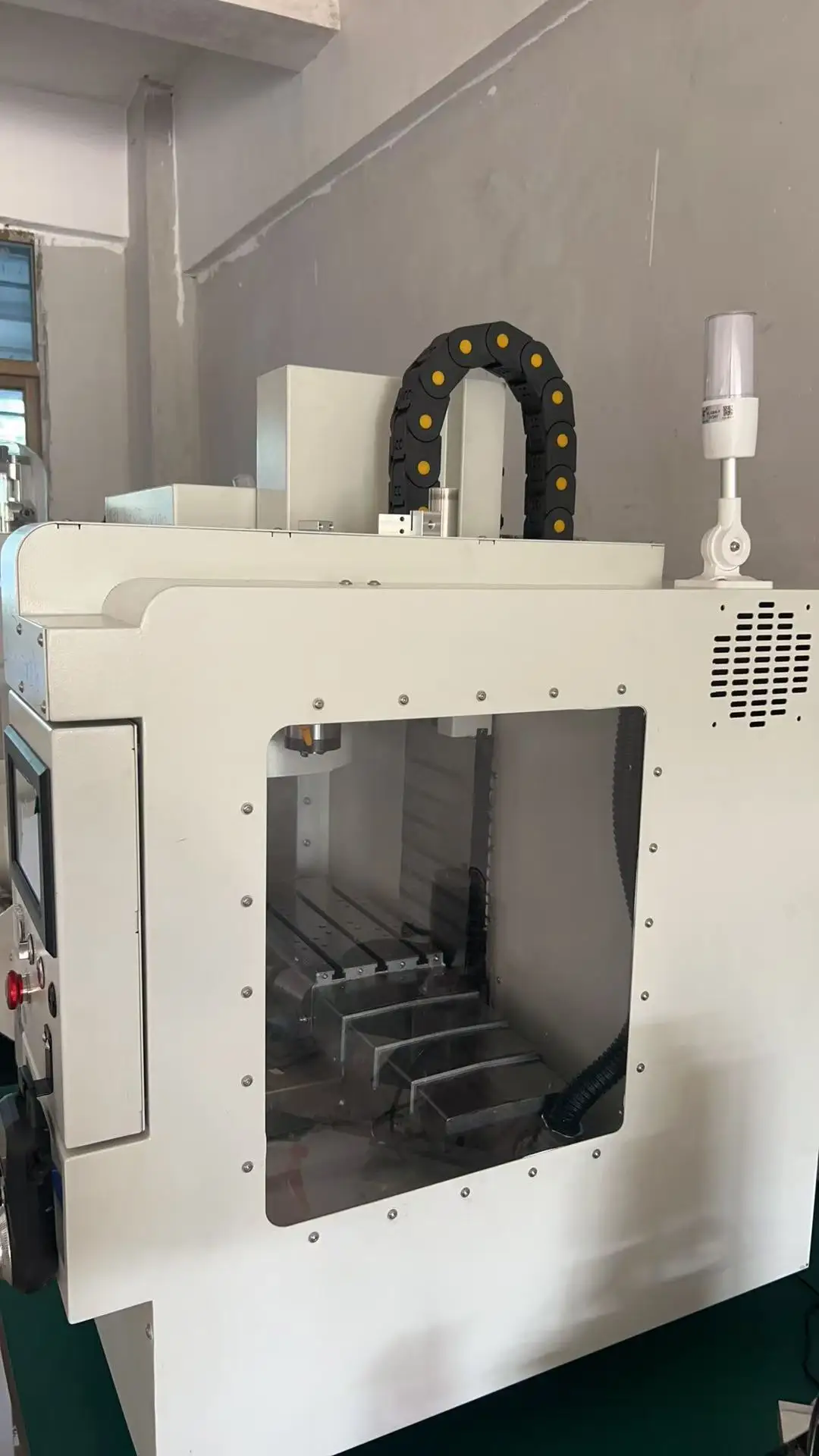

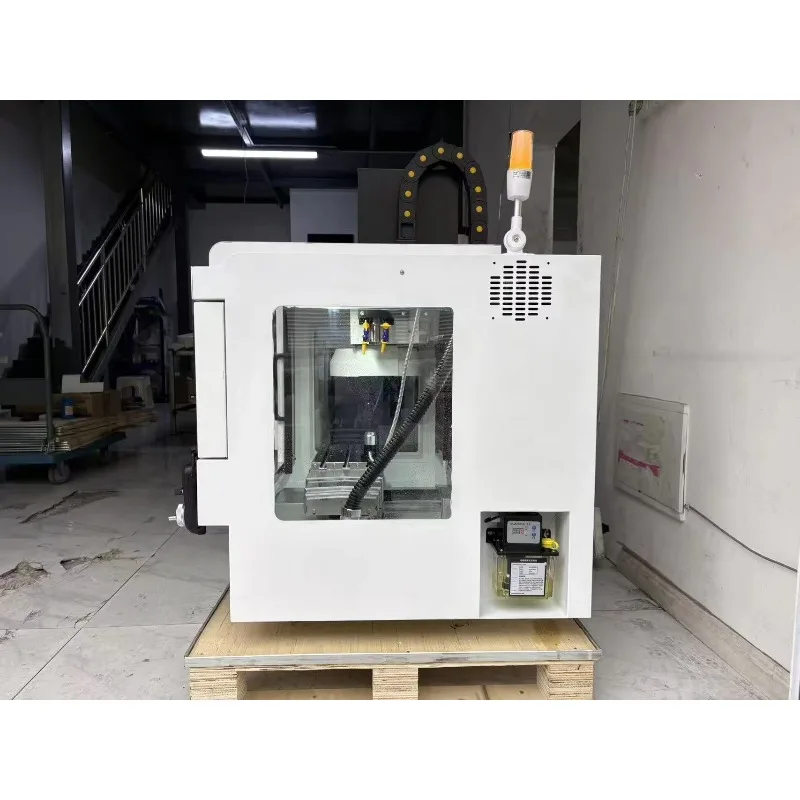

9. Totalmente envolvido por proteção em chapa metálica, com removedor automático de cavacos e sistema de refrigeração de ferramentas, janelas de observação são instaladas em ambos os lados, e placa de resistência de PC é utilizada na janela de observação, o que facilita a visualização do estado interno de processamento da máquina e garante a segurança.
10. Todos os produtos acabados são totalmente carregados e cortados por 48 horas para garantir a melhor precisão de posicionamento e características do servo. E medidas rigorosas de inspeção são tomadas antes da máquina sair para garantir a estabilidade a longo prazo da precisão da máquina.

Especificação

nome			unidade	contagem de junção	Nota de reserva
Faixa de processamento	Deslocamento em três eixos (X/Y/Z)	mm	200/150/250
		Distância da linha central do fuso à superfície guia da coluna	mm	173
		Distância do nariz do fuso à bancada	mm	270
		Diâmetro máximo de furação	mm	Φ10
		Diâmetro máximo de rosqueamento	mm	M4
mesa de trabalho	Tamanho da mesa de trabalho (comprimento × largura)	mm	200×166
		Capacidade máxima de carga	kg	25
		Largura do slot em forma de T × espaçamento × número de slots	-	10×56×3XM8
eixo principal	Diâmetro do fuso	mm	Φ60
		Velocidade máxima do fuso	rpm	12000
		Furo do cone do fuso	-	BT15
		Salto do furo cônico do fuso	mm	0.003
		Torque do motor do fuso	N·m	3.18	Máximo 7,9
		Potência do motor do fuso	KW	1.0
velocidade	Velocidade de movimento rápido (eixo X/Y/Z)	m/min	18/18/18
		Velocidade de avanço de corte	mm/min	1~8000
		Torque do motor de alimentação	N.m	X、Y：1.27 Z：1.27	Giro de fixação da banda do eixo Z
	Potência do motor de alimentação	KW	X、Y：0.4 Z：0.4	potência nominal
Trocador automático de ferramentas	Quantidade de ferramentas	segurar	10
		Diâmetro/comprimento máximo da ferramenta	-	Φ20mm/50mm
		pressão atmosférica	MPa	0.6-0.8
		Modo de seleção de ferramenta	-	rotação	Rotação sequencial
		Tempo de troca de ferramenta (rotação)	S	7
Precisão da máquina-ferramenta	Precisão de posicionamento (X/Y/Z)	mm	0.01/100
Precisão da máquina-ferramenta		Precisão de posicionamento repetitivo (X/Y/Z)	mm	0.01
outro	Pressão de ar de uso	MPa	0.6-0.8
		Capacidade elétrica total da máquina-ferramenta	KVA	2.4
		Volume da caixa de refrigeração (aprox.)	L	3
		Dimensão total da máquina-ferramenta (comprimento × largura × altura)	mm	900×800×1000
		Peso da máquina-ferramenta	kg	Cerca de 250

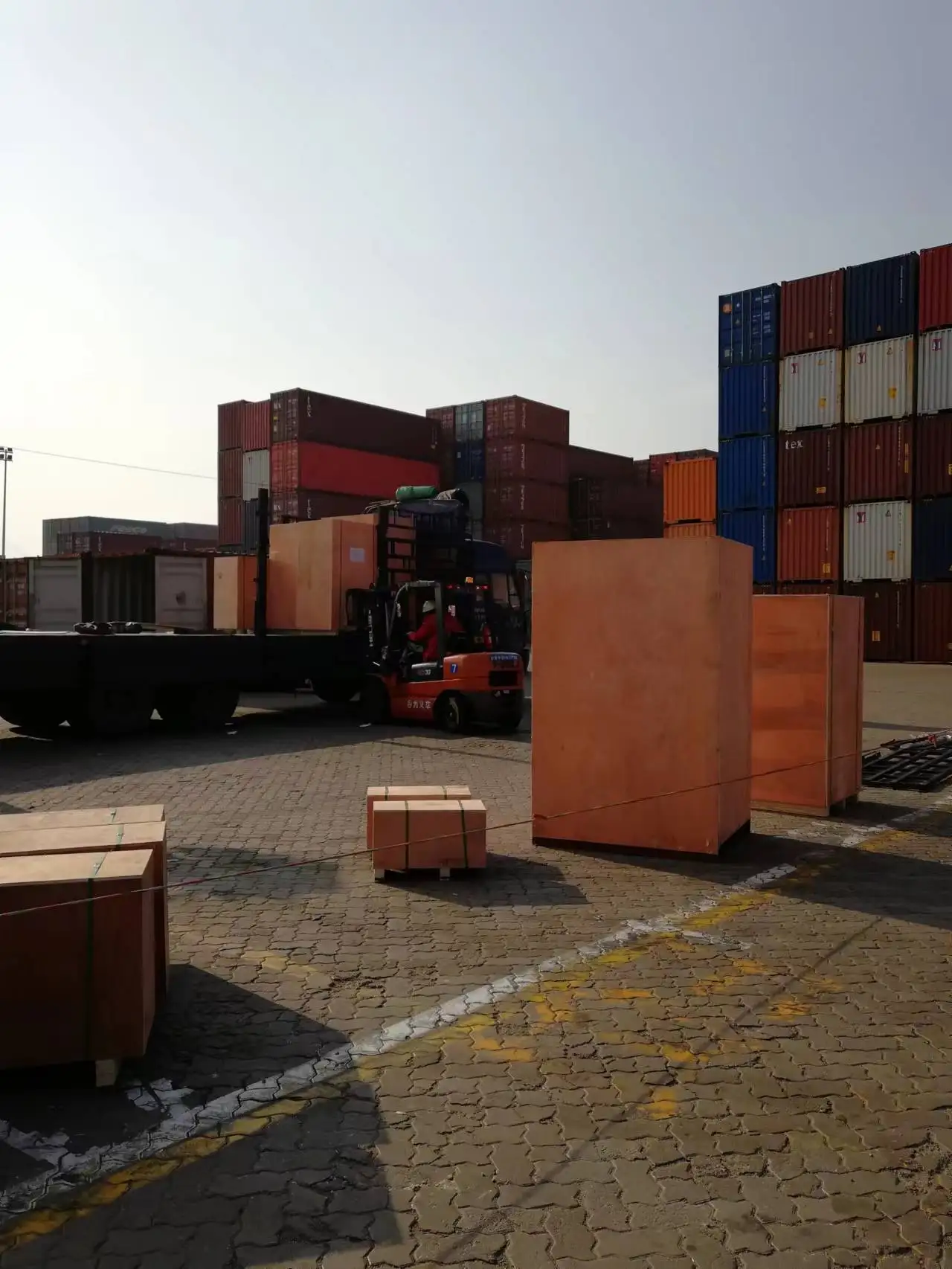

Embalagem e Entrega

Configuração Padrão

número de série	nome	Marca/modelo/especificação
1	leito de torno	Fundição integral
2	eixo principal	Denham BT15, 12000 rpm
3	magazine de ferramentas	Posições de corte do disco 10
4	Fuso de esferas X Y Z	Dinghan 1610
5	Eixo X do trilho guia linear	Deslizante de 4 bolas classe P 15
6	Eixo Y do trilho guia linear	Deslizante de 4 bolas classe P 15
7	Eixo Z do trilho guia linear	Deslizante de 4 bolas classe P 15
8	sistema operacional	Psenda (visor de 7")
9	Servomotores x, y	valor absoluto
10	Servomotor Z	Valor absoluto (com freio)
11	Servo driver do magazine de ferramentas	valor absoluto
12	Motor do fuso	Valor absoluto de um único círculo
13	aparelho de circuito de controle	Delixi, Mingwei

Para melhor garantir a segurança de suas mercadorias, serão fornecidos serviços de embalagem profissionais, ecológicos, convenientes e eficientes.

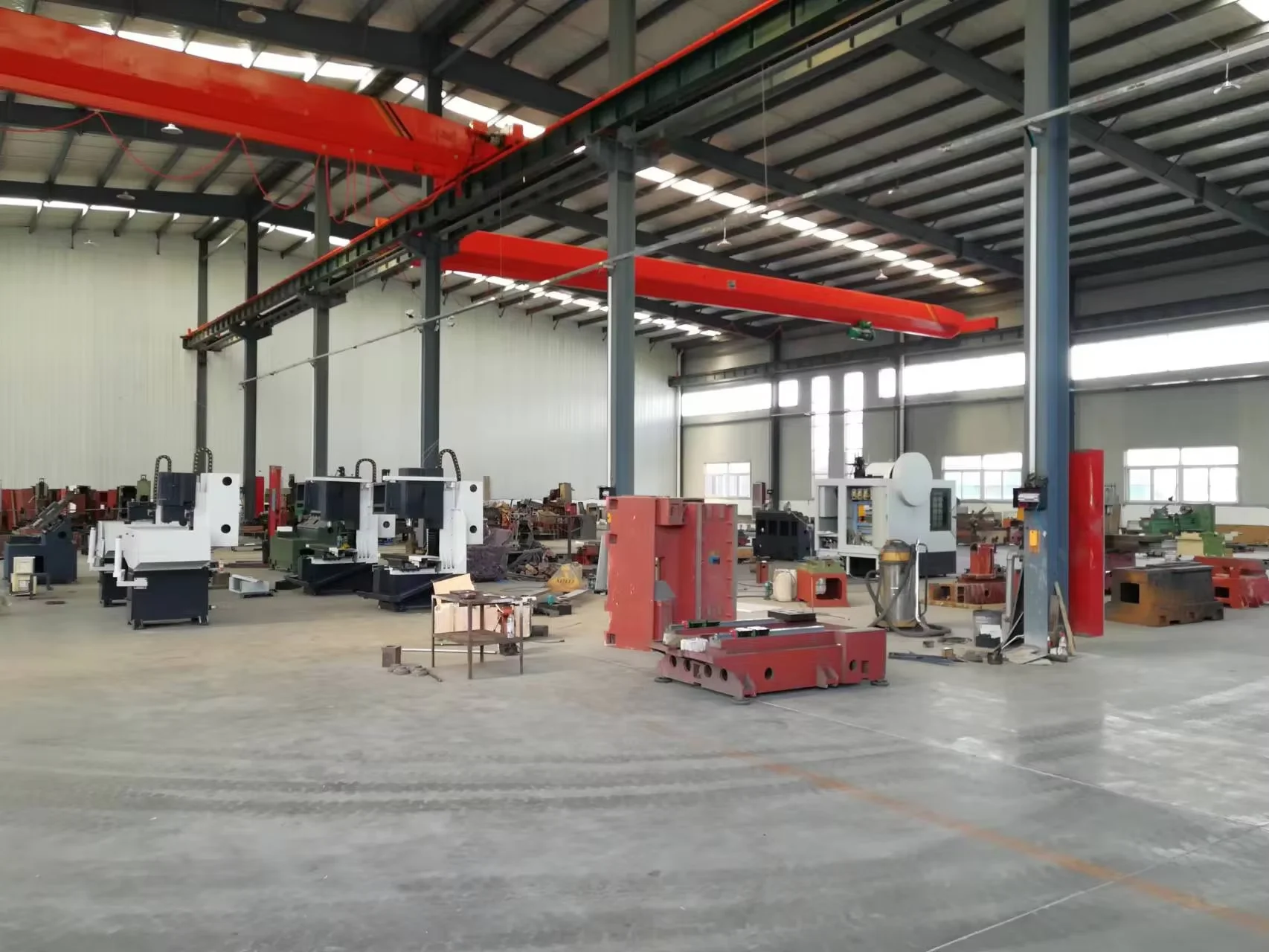

Perfil da Empresa
