- Produto Químico de Alta Preocupação: Nenhum
- Tipo: Outros
- Origem: CN (Origem)
- type: VERTICAL
- range of spindle speed: 0 - 12000
- number of axes: 5
- no. of spindles: 5
- machining capacity: Heavy Duty
- spindle taper: BT30, BT40
- table travel (x) (mm): 800
- table travel (y) (mm): 520
- table travel (z) (mm): 500
- positioning accuracy: ±0.002
- repeatability (x/y/z) (mm): ±0.002
- place of origin: Guangdong, China
- brand name: manufacturer
- model number: TOM-WZ650B
- voltage: 110 V, 220 V, 380 V
- dimension(l*w*h): ..
- cnc control system: no
- key selling points: Multifunctional, Automatic, Competitive Price, High-Accuracy, High Pro
- weight: 7500
- warranty: 3 years
- max. table load(kg): 300
- machinery test report: Not Available
- video outgoing-inspection: Provided
- Name: TOM-WZ650B Bull Head Five-Axis Machining Center
- X-axis travel (MM): 800(500 on the left and 300 on the right
- Y-axis travel (MM): 520mm
- Z-axis travel (MM): 500mm
- Workbench surface size (mm): 650
- Spindle speed (r/min): 12000
- Height of the bed pad (mm): 60
Temos muita sorte de nos encontrarmos através deste link, e espero poder oferecer o melhor serviço. Se quiser saber mais sobre o item, pode adicionar meu WhatsApp +551152550025, para que eu possa te enviar mais vídeos. Além disso, a taxa de envio mostrada no link não está correta. Às vezes, não tenho outra opção a não ser mostrar frete grátis, mesmo que o peso real seja muito grande, e não haja nenhuma opção de envio para você escolher no link. Portanto, é melhor entrar em contato conosco para obter o valor real do frete para o endereço correto.mas se você fizer o pedido diretamente sem nos perguntar, entraremos em contato para adicionar a taxa de envio. Esperamos que compreenda.
#detalhe_decorar_root .magic-0{margem inferior:10px;altura da linha:0}#detalhe_decorar_root .magic-1{margem inferior:0}#detalhe_decorar_root .magic-2{posição:relativa;largura:100%}#detail_decorate_root .magic-3{estilo da borda inferior:solid;borda inferior-cor:#53647a; família de fontes: Roboto; tamanho da fonte: 24px; cor:#53647a; estilo da fonte: normal; largura da borda inferior: 2px; preenchimento superior: 8px; preenchimento inferior: 4px}#detalhe_decorar_root .magic-4{alinhamento vertical:topo}#detail_decorate_root .magic-5{alinhamento vertical:topo;exibição:bloco;preenchimento direito:4px;caixa de tamanho:caixa de borda;preenchimento esquerdo:4px}#detail_decorate_root .magic-6{alinhamento vertical:topo;preenchimento inferior:4px;caixa de dimensionamento:caixa de borda;preenchimento superior:4px}#detail_decorate_root .magic-7{padding:0;margin:0;white-space:pre-wrap;font-size:14px}#detalhe_decorar_root .magic-8{text-align:center}#detail Decorate_root .magic-9{font-family:inherit;font-size:inherit;font-style:inherit;font-variant-ligatures:inherit;font-variant-caps:inherit}#detalhe_decorar_root .magic-10{font-size:22px}#detalhe_decorar_root .magic-11{font-size:24px}#detalhe_decorar_root .magic-12{largura:750px;border-collapse:collapse}#detail Decorate_root .magic-13 {altura mínima: 28px; preenchimento: 5px 10px; largura: 331px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detail Decorar_root .magic-14 {altura mínima: 28px; preenchimento: 5px 10px; largura: 330px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detail Decorate_root .magic-15 {altura mínima: 28px; preenchimento: 5px 10px; largura: 681px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detalhe_decorar_root .magic-16{exibição: nenhum}#detalhe_decorar_root .magic-17{largura:750px}#detalhe_decorar_root .magic-18{overflow: oculto; largura: 750px; altura: 1000px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-19{margin-top:0;margin-left:0;width:750px;height:1000px}#detalhe_decorar_root .magic-20{font-size:18px}#detalhe_decorar_root .magic-21{overflow: oculto; largura: 750px; altura: 1200px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-22{margin-top:0;margin-left:0;width:750px;height:1200px}#detalhe_decorar_root .magic-23{overflow: oculto; largura: 750px; altura: 553px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-24{margin-top:0;margin-left:0;width:750px;height:553px}#detalhe_decorar_root .magic-25{overflow: oculto; largura: 750px; altura: 1164px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-26{margin-top:0;margin-left:0;width:750px;height:1164px}#detalhe_decorar_root .magic-27{overflow: oculto; largura: 750px; altura: 1212,5px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-28{margin-top:0;margin-left:0;width:750px;height:1212.5px}
Descrição do produto

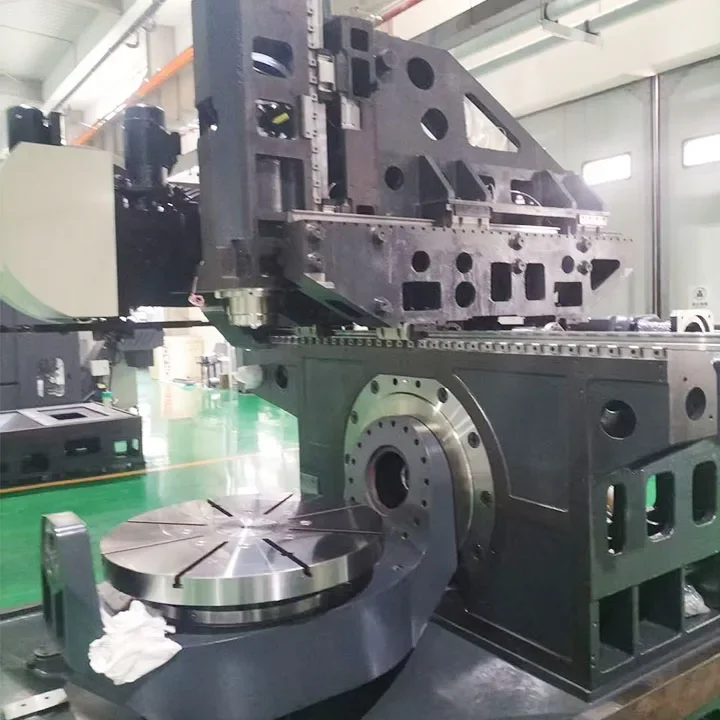

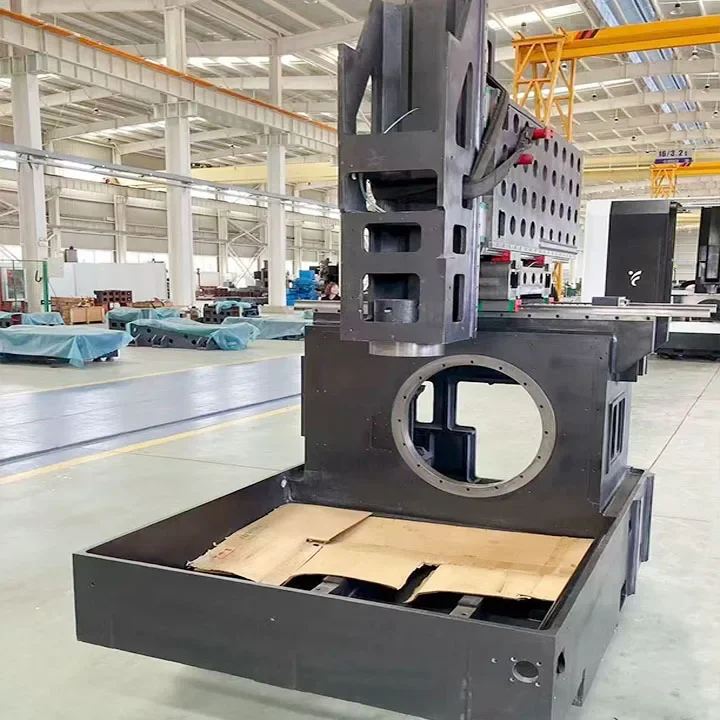

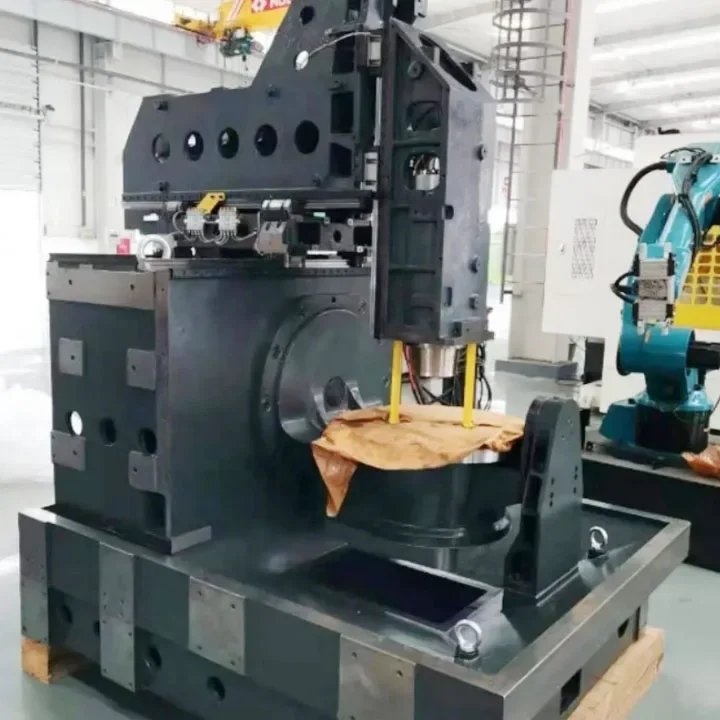

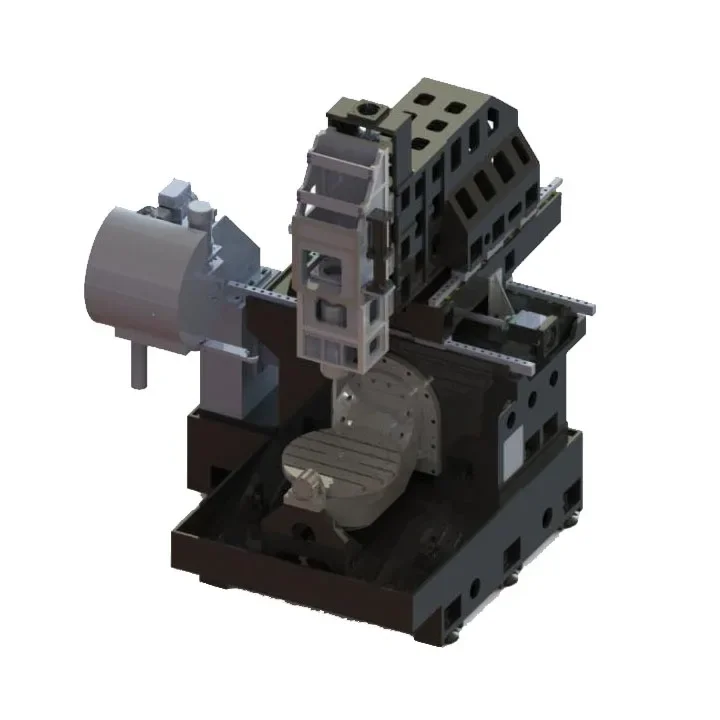

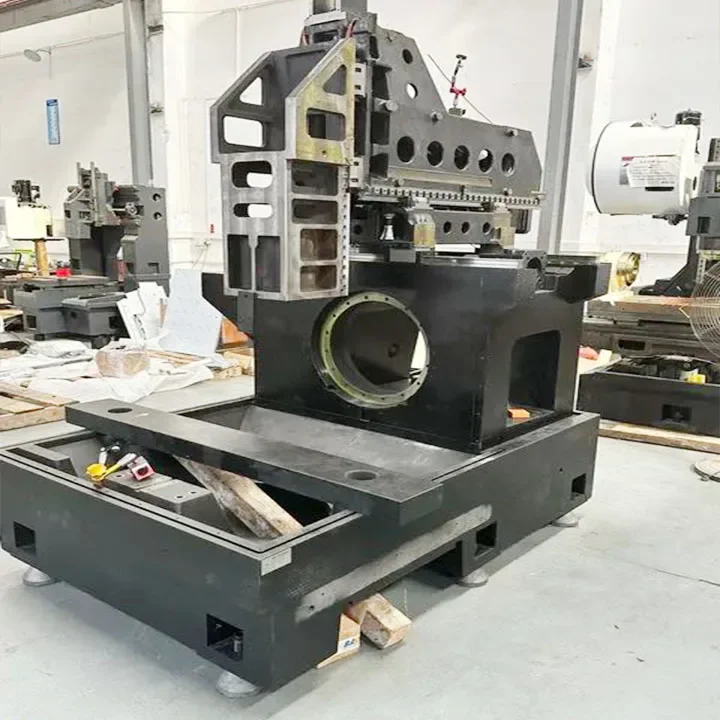

Estrutura de fresadora de centro de usinagem de cinco eixos tipo cabeça de touro
PARÂMETROS DO PRODUTO
|
Projeto + Modelo |
TOM - WZ650B |
|
|
Tamanho da superfície da bancada (mm) |
φ 650 |
|
|
Deslocamento esquerdo e direito (X)(mm) |
800(500 à esquerda e 300 à direita |
|
|
Curso dianteiro e traseiro (Y)(mm) |
520 |
|
|
Curso vertical (Z) (mm) |
500 |
|
|
Distância (mm) da extremidade do fuso à superfície da mesa de trabalho |
150-650. |
|
|
Marca de mesa giratória de cinco eixos |
Plataforma giratória HIWIN RAS-650 opcional (motor DD duplo) |
|
|
Bancada em sândalo em forma de T (Número - tamanho X espaçamento) |
8-14X45°tipo divergente |
|
|
Furo cônico do eixo principal (modelo/Dimensões de instalação) |
Conexão direta BT40/Φ150 |
|
|
Velocidade do fuso (r/min) |
12000 |
|
|
Especificações do magazine de ferramentas |
É equipado de série com um magazine de ferramentas de disco BT40-24T. |
|
|
Especificações dos fusos de esferas do eixo X.Y.Z |
4012, 4012, 4012 |
|
|
Especificações do trilho do eixo X.Y, Z |
45 rolos, 45 rolos, 45 rolos |
|
|
Velocidade de mudança rápida de três eixos (m/min) |
24, 24, 24 |
|
|
Recomenda-se selecionar os parâmetros principais do motor (potência KW) |
9KW |
|
|
Métodos de conexão do motor X.Y,Z |
Conexão direta |
|
|
Recomenda-se selecionar os parâmetros do motor do eixo X.Y.Z (torque N.m) |
22, 22, 22 |
|
|
Altura do protetor de colchão (mm) |
60 |
|
|
Capacidade de carga da bancada (kg) |
Horizontal 300/ vertical 180 (sujeito à mesa giratória real) |
|
|
Central hidráulica, radiador de óleo |
Configuração padrão não incluída |
|
|
Chapa metálica interna e externa |
Inclui um transportador de cavacos de corrente e um pequeno carrinho. |
|
|
O peso líquido do motor óptico é aproximadamente (T) |
7,5 (Excluindo mesas rotativas, magazines de ferramentas e chapas metálicas) |
|
|
Configuração padrão 1.Eixo principal (marca de Taiwan); 2.Guias lineares de rolos importadas (marcas alemãs, taiwanesas e japonesas); 3. Fusos de esferas importados (marcas taiwanesas e japonesas); 4.Rolamentos importados especiais para fusos de esferas (marcas alemãs e japonesas); ; 5. Acoplamentos (marcas japonesas e alemãs) 6.Cilindros de corte de ferramentas (marcas de joint venture) 7.Sistema de lubrificação (marca de joint venture); 8.Capa de proteção do trilho guia (marca de joint venture); 9.Tinta: A cor da tinta spray pode ser configurada de acordo com as necessidades do cliente (paleta de cores).Opções especiais: |
||
Embalagem e entrega
Para melhor garantir a segurança de suas mercadorias, serão fornecidos serviços de embalagem profissionais, ecologicamente corretos, convenientes e eficientes.
