Máquina de Enchimento de Líquidos ZJ-FLY-M com Controlador ZJ-LCD-M Medidor de Vazão 1 2 Polegada DC24V Quantidade Fixa Antivazamento Autozeragem para Uso Industrial

1.NOTA

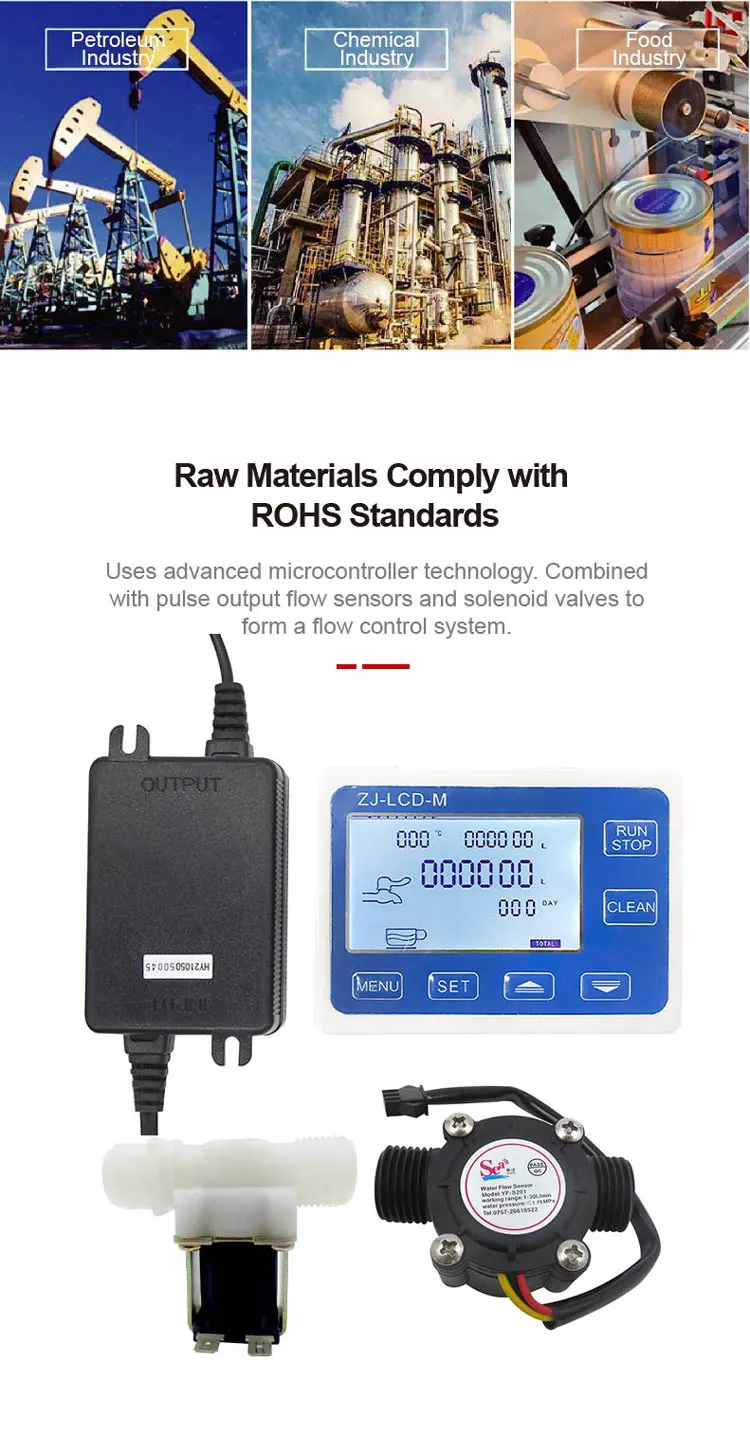

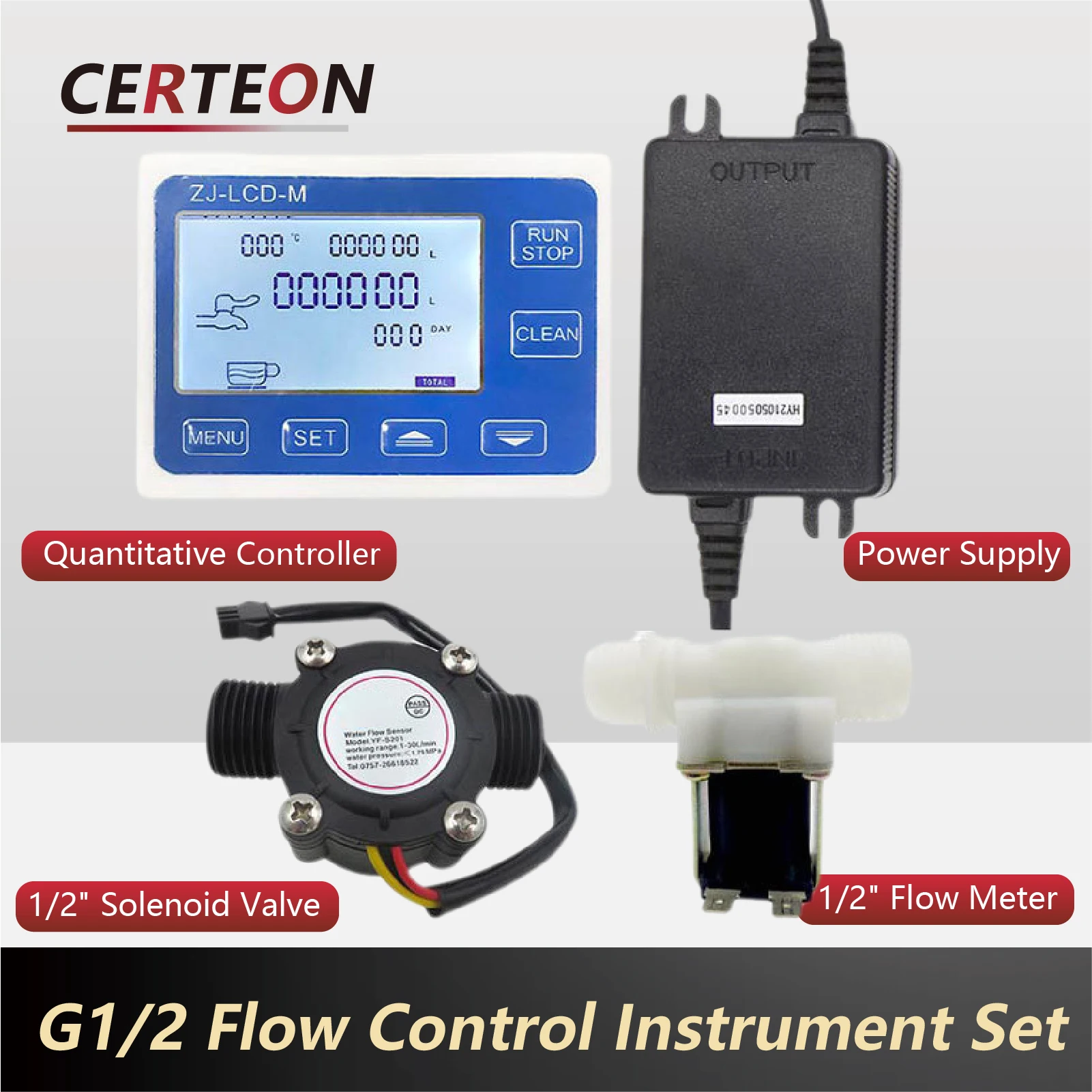

O kit padrão inclui:

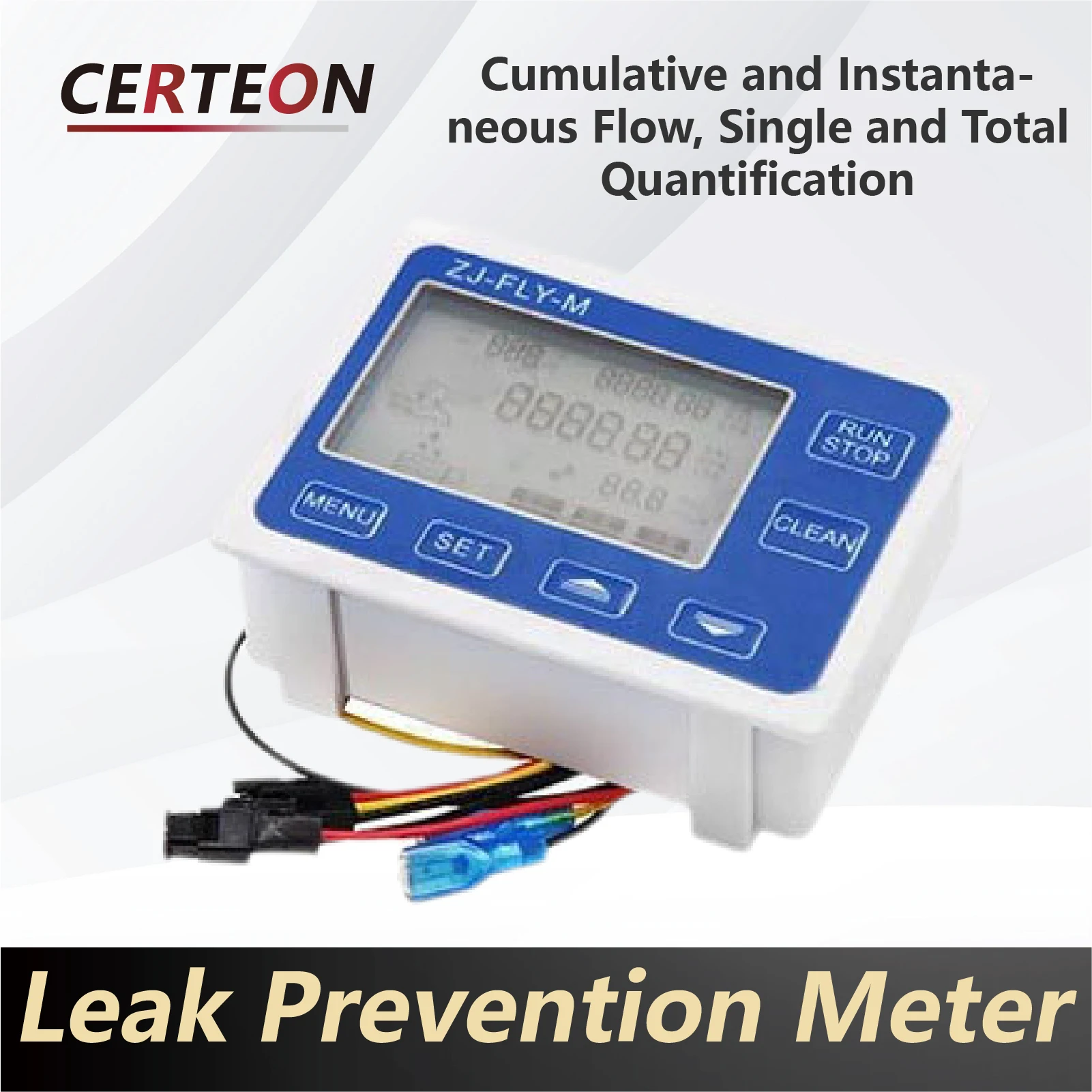

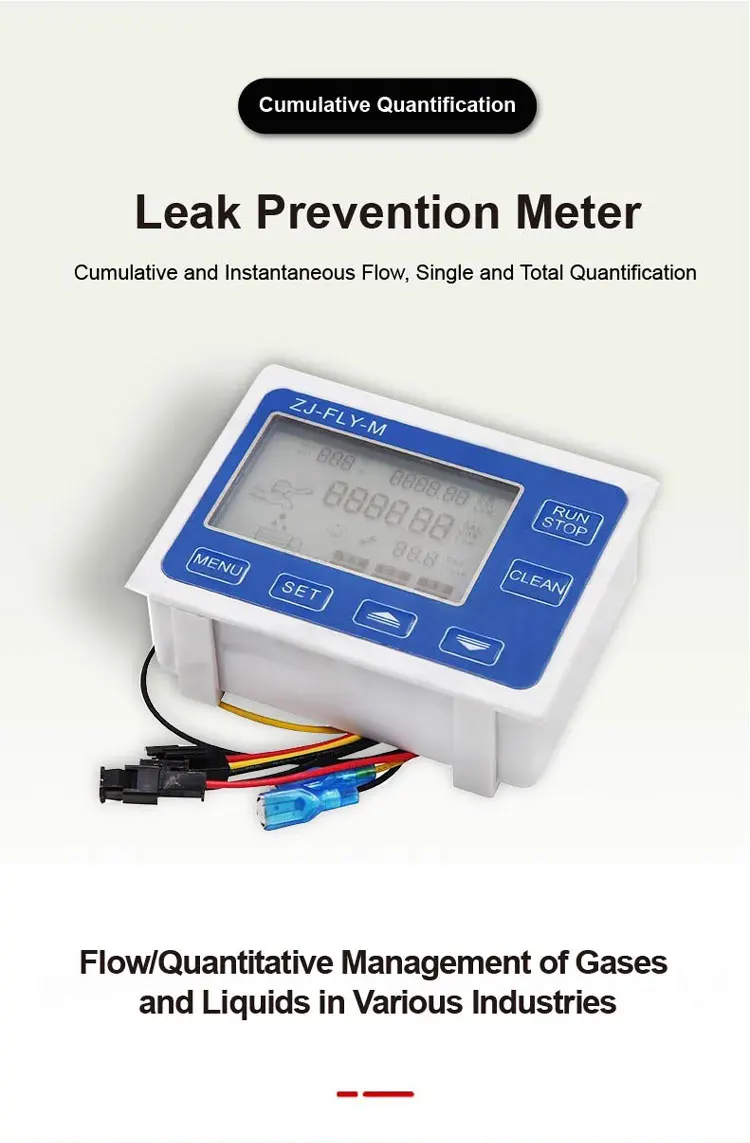

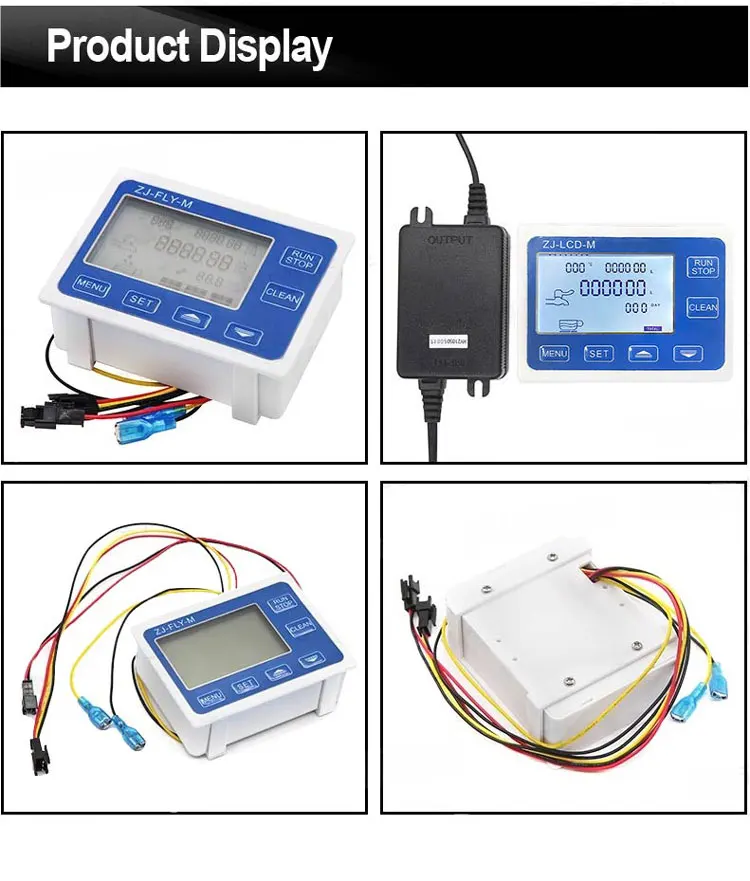

Controlador de fluxo (modelo: ZJ-FLY-M)

Sensor de fluxo (modelo: YF-S201)

Válvula solenóide (modelo: YFPDJ-23)

Rosca de tubo: G1/2 (1/2 polegada BSP)

Funções principais:

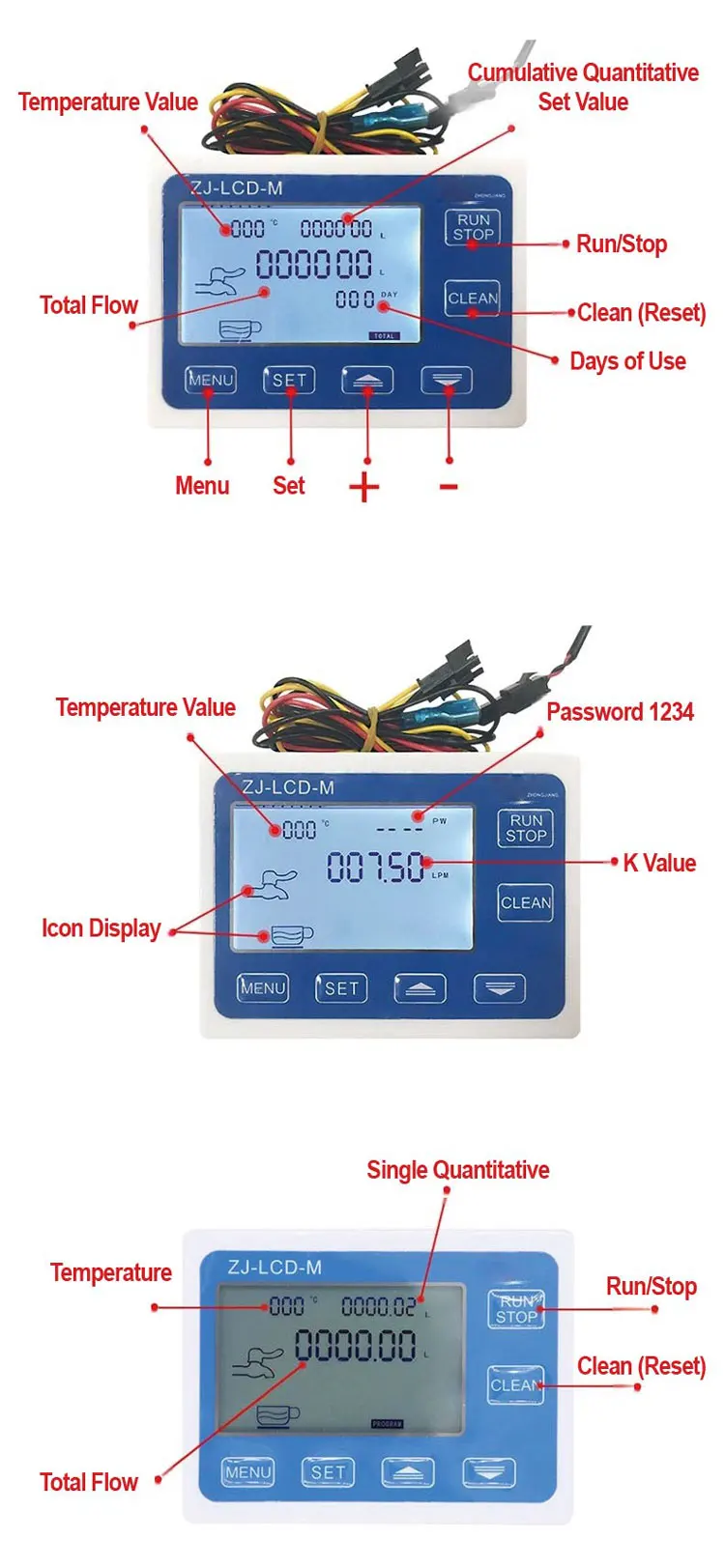

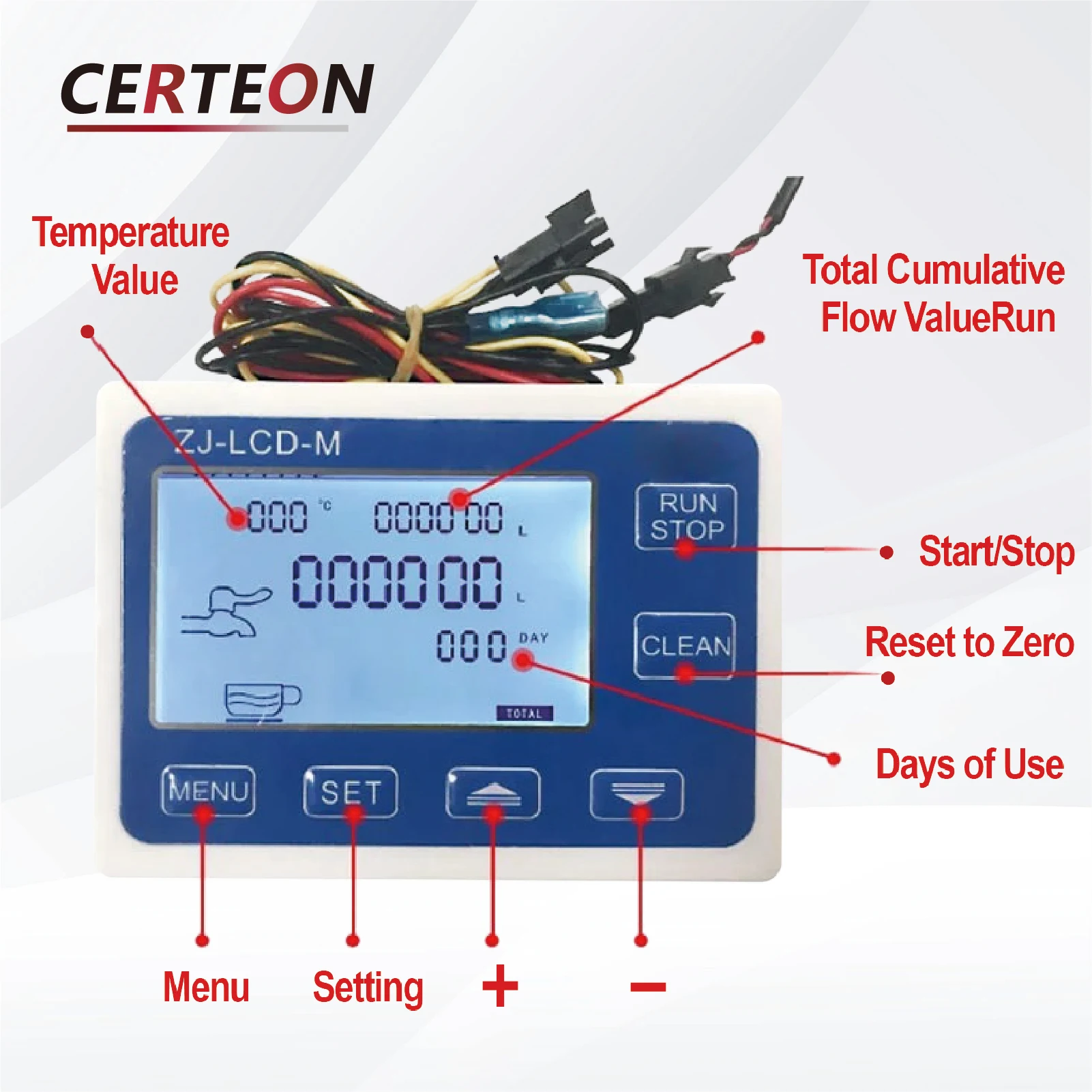

Exibição de fluxo cumulativo e em tempo real

Controle de volume único e total

Suporta 0,1–9999L/Gal

Precisão: Até 2 decimais

Compatível com gás, água e óleo leve (indústrias petroquímica, alimentícia, química)

Avisos importantes:

Sonda de temperatura não incluída – deve ser adquirida separadamente se necessário

O sistema sai do menu após 20 segundos sem operação

Durante a configuração do valor K ou da senha, outras chaves são desabilitadas

A tecla “Iniciar/Parar” ativa imediatamente o solenóide e redefine a tela principal

Garanta a tensão correta:

Controlador: DC24V±8V

Solenóide: DC12V (normalmente aberto)

Sinal do sensor: pulso DC5V

---

2.Parâmetros

Especificação	Detalhes
Modelo	ZJ-FLY-M

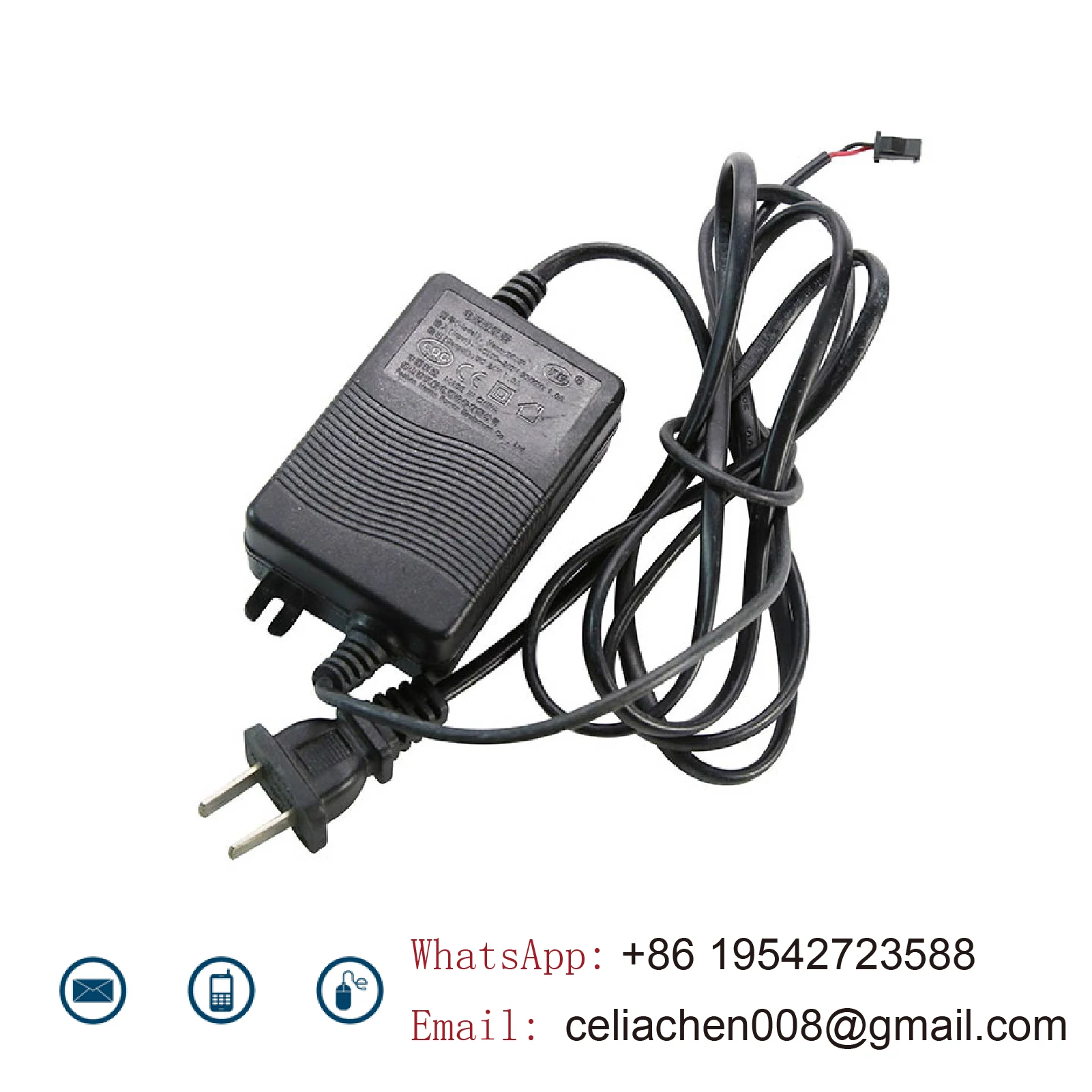

Tensão operacional	CC 24 V ± 8 V / 1 A
Tensão da válvula solenóide	DC 12V / 0,3A–0,5A (normalmente aberto)
Tensão de entrada do sensor de fluxo	DC 5V (entrada de sinal de pulso)
Faixa Quantitativa	0,1–9999 litros/galões
Faixa de fluxo constante (valor K)	1–9999 L/min ou Gal/min
Exibição de temperatura	Opcional (requer sensor externo)

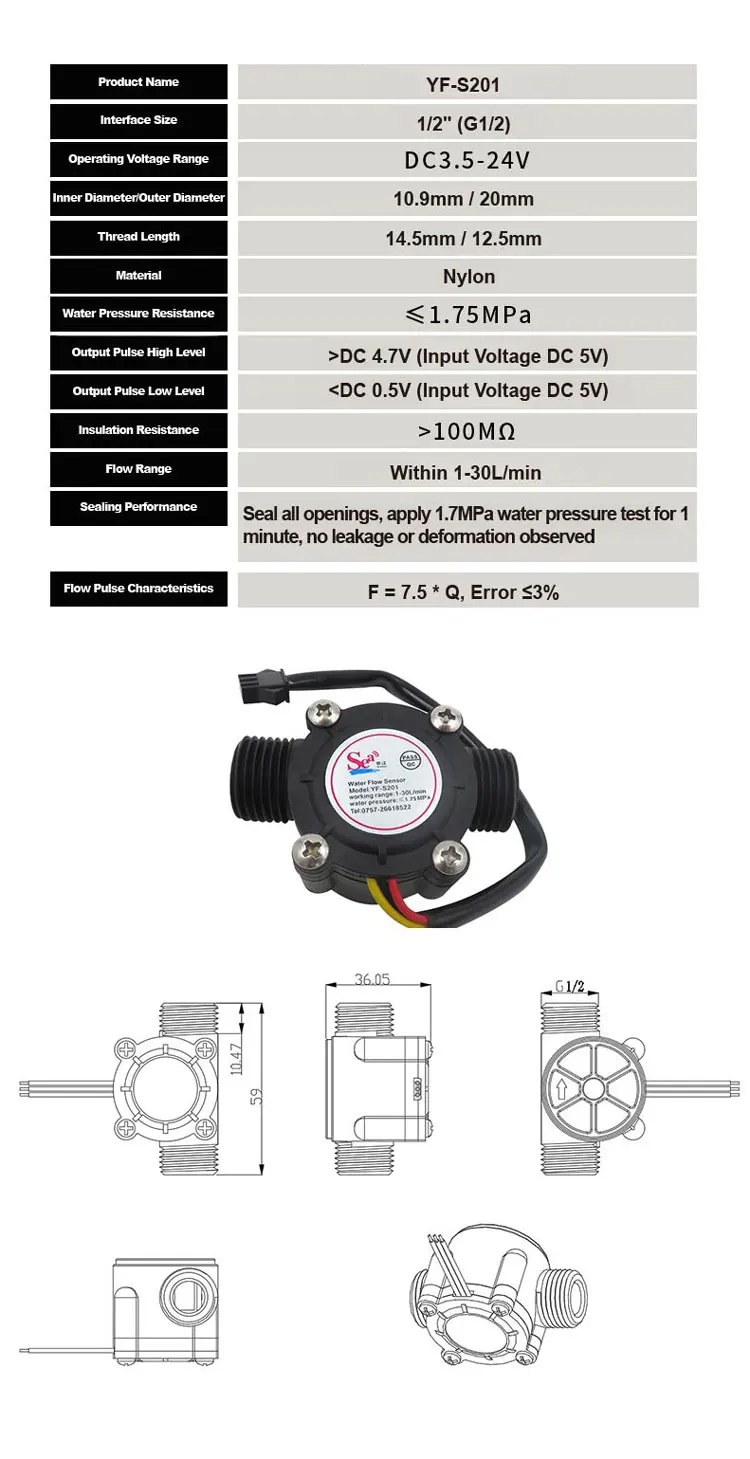

Modelo de sensor de fluxo	YF-S201
Tamanho da interface do sensor de fluxo	G1/2 (1/2 polegadas)
Faixa de tensão do sensor de fluxo	CC 3,5–24 V
Diâmetro do sensor de fluxo (ID/OD)	10,9 mm/20 mm
Comprimento da rosca (YF-S201)	14,5 mm/12,5 mm
Pressão máxima da água	≤1,75 MPa
Faixa de vazão (YF-S201)	1–30 L/min
Fórmula de frequência de fluxo	F = 7,5 × Q (precisão de ± 3%)

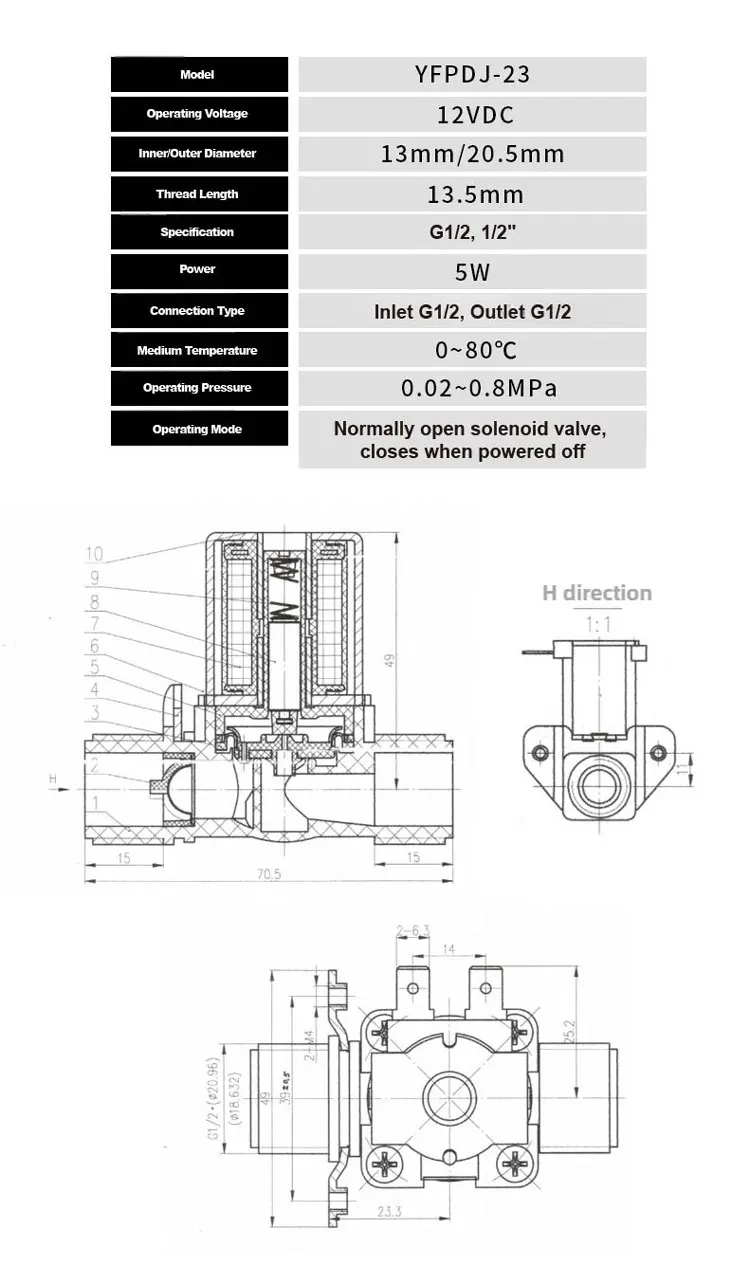

Modelo de válvula solenóide	YFPDJ-23
Tensão da válvula	12V CC
Diâmetro da válvula (ID/OD)	13 mm / 20,5 mm
Comprimento da rosca (YFPDJ-23)	13,5 mm
Consumo de energia	5W
Tipo de conexão de válvula	Entrada e saída G1/2
Faixa de temperatura média	0–80°C
Pressão operacional	0,02–0,8 MPa
Tipo de válvula	Normalmente aberto (fecha quando ligado)

---

3.Recursos

Controle preciso de volume
Permite uma distribuição precisa de 0,1L até 9999L ou galões com valores K programáveis para calibração.

Exibição de fluxo duplo
Mostra dados de fluxo totalmente em tempo real (instantáneo) e totalizados, ajudando os usuários a monitorar e gerenciar o consumo.

Integração flexível
Compatível com sensores de fluxo de saída de pulso e válvulas solenóides normalmente abertas, ideais para personalização do sistema.

Operação fácil de usar
Controles de botão intuitivos com retorno automático à tela padrão após 20 segundos de inatividade.

Durabilidade Industrial
Construído em nylon de alta resistência com excelente vedação, resistência à pressão de até 1,75 MPa e longa vida útil.

---

4.Aplicações

Gerenciamento de fluxo da indústria petrolífera e química

Dosagem e embalagem de alimentos e bebidas

Monitoramento de líquidos/gás industriais e laboratoriais

Dispensão automática de água ou sistemas de irrigação

---

5.Perguntas frequentes

Q1: Este sistema pode lidar com gases e líquidos?
Sim.O controlador é compatível com vários sensores de fluxo de pulso e pode gerenciar o fluxo de líquido e gás dependendo do sensor utilizado.

Q2: O monitoramento da temperatura está incluído?
Não.O display de temperatura requer uma sonda separada, que pode ser adquirida adicionalmente se necessário.

Q3: Quão precisa é a medição do fluxo?
O sensor de fluxo oferece precisão de ±3% e o sistema suporta ajuste fino por meio da entrada do valor K. As configurações de volume são precisas para dois decimais.
