- Origem: CN (Origem)
- Fonte de energia: outro
- Motor: escovado
- Type: Stone Cutting Machine
- Use: Marble
- Place of Origin: Jiangsu, China
- Voltage: 380/220/415V ,3ph ,50/60hz
- Power(W): 30KW/40HP;37KW/50HP;75KW/100HP
- Dimension(L*W*H): As to detail model
- Weight: 1000 kg
- Warranty: 1 Year
- Key Selling Points: High-Accuracy
- Cutting thickness (max): 150mm
- Machinery Test Report: Provided
- Video outgoing-inspection: Provided
- Core Components: Pressure Vessel, Motor, Gear, Pump, Gearbox, PLC
- Product name: YCWJ CNC 5axis Waterjet Cut 10 Degrees Compensation Cutting Machine
- After-sales Service Provided: Engineers available to service machinery overseas
- Cutting materials: stone ,plastic ,stainless steel , brass, aluminum, glass.etc
- Max. pressure: 380Mpa/420Mpa
- Cutting accuracy: +/-0.1mm
- Max.flowrate: 3.7 L/Min
- Max. orifice diameter: 0.33mm(0.013'')
- AC servo control system: MITSUBISHI
- Ball screw: HIWIN
- Certification: CE; ISO9001
Bem-vindo, meu amigo!Caso precise de outros modelos deste produto, fique à vontade para me avisar que lhe enviarei o link.As taxas de envio no AliExpress podem ser imprecisas.Por favor, envie-me uma mensagem antes de fazer um pedido para obter as taxas corretas.Deixe-me saber se você precisar de alguma coisa!Para assistência rápida, por favor, entre em contato comigo via WAP: +86 19118924805 ou por e-mail:maoyishunda@gmail.com

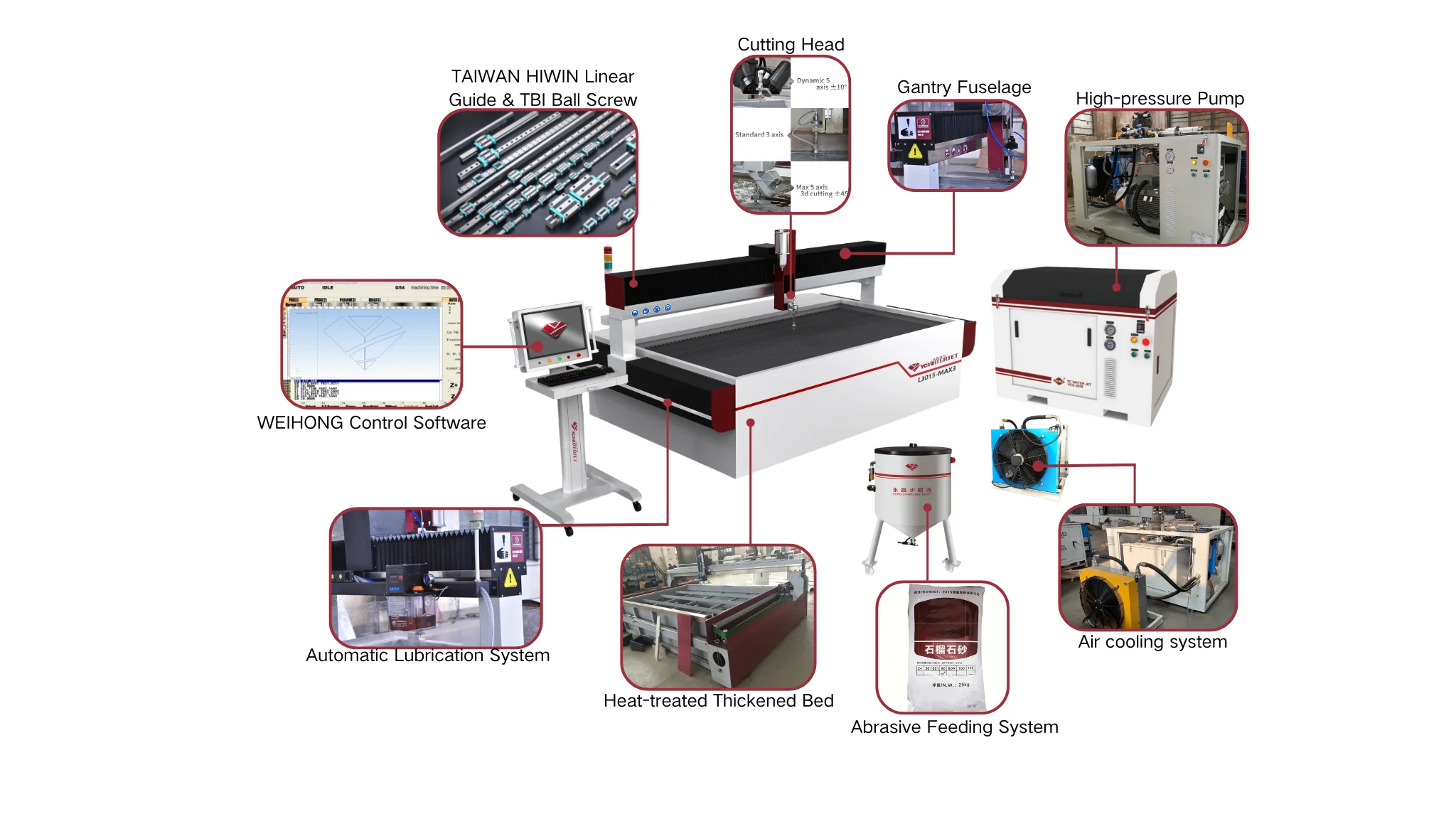

Detalhes do produto
1.Plataforma de corte a jato de água
|
Máquina de Corte a Jato de Água CNC Pparâmetro(L=Tipo pórtico)
|
|
|
|
|
|
|
|
|||||||
|
Parâmetros
|
|
Unidade
|
YCWJ-L1010 YCWJ-L1010
|
YCWJ - L2015
|
YCWJ - L3015
|
YCWJ - L3020
|
YCWJ - L2060
|
|||||||
|
Área de Corte Eficiente
|
|
mm
|
1000×1000
|
2000×1500
|
3000×1500
|
3000×2000
|
2000×6000
|
|||||||
|
Viagem do Eixo
|
X
|
mm
|
1000
|
2000
|
3000
|
3000
|
2000
|
|||||||
|
|
E
|
mm
|
1000
|
1500
|
1500
|
2000
|
6000
|
|||||||
|
|
Zé
|
mm
|
150-180
|
150-180
|
150-180
|
150-180
|
150-180
|
|||||||
|
Eixo X e eixo Y adotam fuso de esferas e guias HIWIN ou I+F; O servo motor para acionamento que utilizamos é...
MITSUBISHI ou Yaskawa
|
|
|
|
|
|
|
|
|||||||
|
Precisão de Corte
|
|
mm
|
±0.1
|
|
|
|
|
|||||||
|
Precisão de Posicionamento
|
|
mm
|
±0.025
|
|
|
|
|
|||||||
|
Velocidade de Teste X,Y
|
|
m/minuto
|
0-15 (se precisar de velocidade de 30m/min, podemos fazer conforme solicitado)
|
|
|
|
|
|||||||
|
Velocidade de corte
|
|
m/minuto
|
quanto ao material e espessura detalhados
|
|
|
|
|
|||||||
2.Sistema de jato d'água de alta pressão
Característica principal:
Controle: CLP
Mudança de marchas: eletro-hidráulica
Refrigeração do Controle: resfriador/trocador de calor óleo
Precisão do filtro de água de entrada: ≤0,45μm
Precisão do filtro de retorno de óleo: 20 μm
Temperatura de trabalho: 0-50°c
Saída: UNF 3/8" Entrada/saída de refrigeração: NPT1"
Tamanho máximo do orifício: 0,33 mm
|

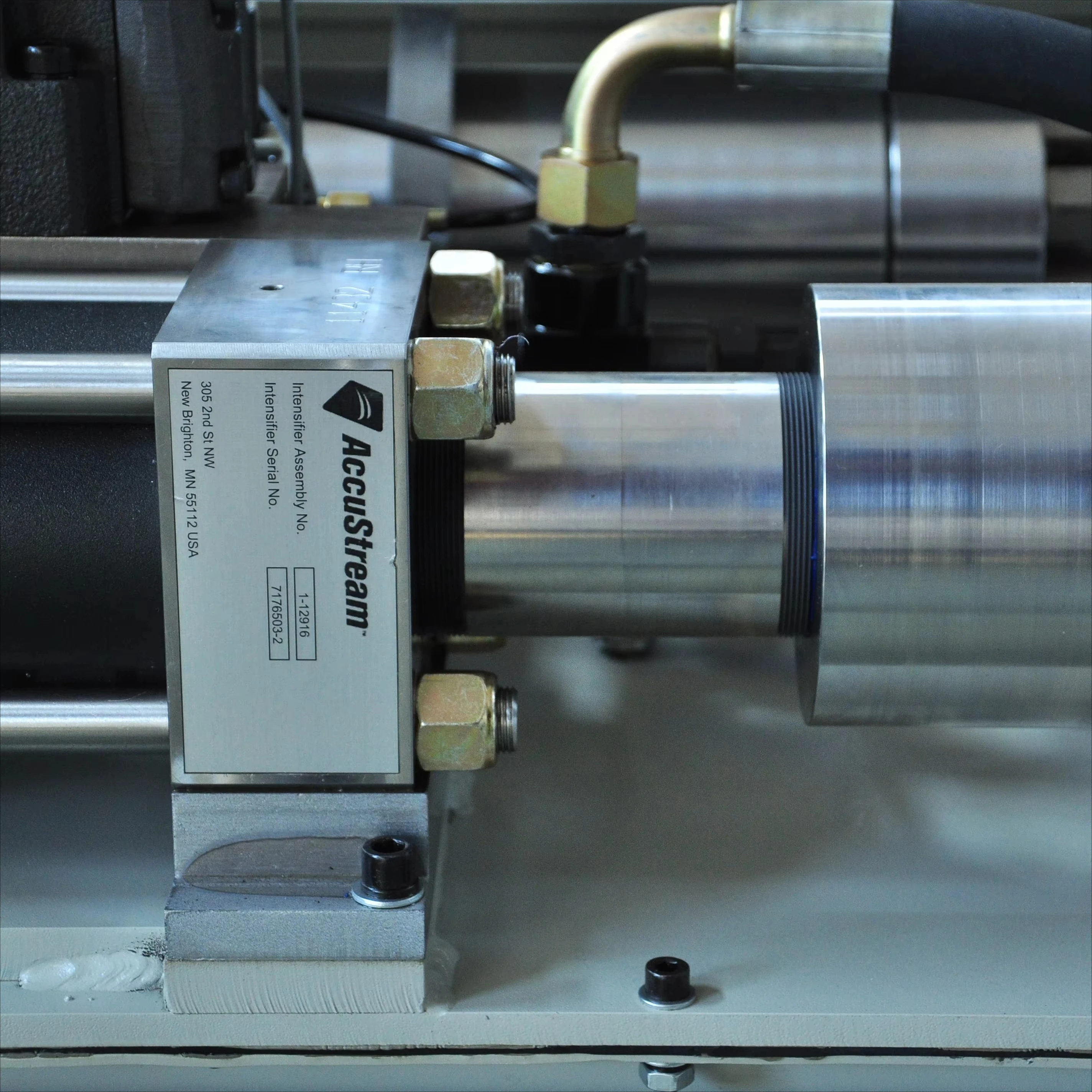

Bomba de alta pressão
|
|
|
|
|||
|
Modelo
|
YCG-3038
|
YCG-3742S
|
YCG-7542S
|
|||
|
Pressão Máxima
|
3800 Bar/55.000 Psi
|
4137 Bar/60.000 Psi
|
4137 Bar/60.000 Psi
|
|||
|
Vazão Máxima de Água
|
3,7L/min
|
3,7L/min
|
7,4L/min
|
|||
|
Orifício/Bico Máximo
|
0.011/0.03
|
0.013/0.04
|
0.016/0.05
|
|||
|
Poder
|
30KW/40CV
|
37KW/50CV
|
75KW/100CV
|
|||
