- Produto Químico de Alta Preocupação: Nenhum
- Material: BORRACHA
- Tipo: Outros
- Origem: CN (Origem)
- spindle taper: BT40
- no. of spindles: Single
- type: Vertical Machining Center
- dimension(l*w*h): 3500x2700x2800mm
- weight (t): 3.4
- table size: 1000x550
- cnc control system: KND
- table travel (x) (mm): 1100
- table travel (y) (mm): 600
- table travel (z) (mm): 667
- positioning accuracy: 0.05
- repeatability (x/y/z) (mm): 0.003
- range of spindle speed: 40 - 8000 r.p.m
- max. table load(kg): 800
- min. time of tool change(s): 6
- tool magazine capacity: 24
- key selling points: High-accuracy Vertical Machining Center
- warranty: 3 Years
- place of origin: Shandong, China
- brand name: GOLD CNC
- voltage: 220V/380V
- machinery test report: Not Available
- video outgoing-inspection: Provided
- machining capacity: Heavy Duty
- rapid feed speed: 0 - 8000 mm/min
- Function: Drilling Tapping Milling
- Key words: Vertical CNC Machining Center
- Worktable size: 1200*600mm
- Maximum weight of table: 8000kg
- Three axis cutting feed: 10000mm/min
- After-sales Service Provided: Online support,Video technical support

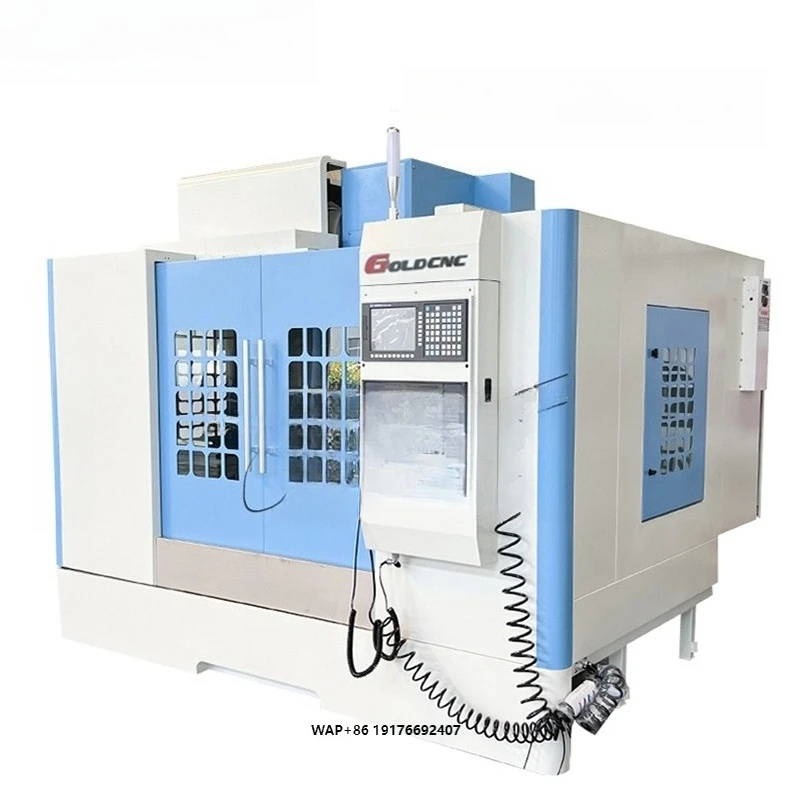

- Product name: VMC1160 3 axis vertical machining center cnc milling machines
- Control system: Mitsubishi SIEMENS FANUC (optional)
- Color: Customized Colors
- Feed Speed(mm/min): 1 - 10000 mm/min
Prezado cliente, bem-vindo à minha loja, vendemos todos os tipos de produtos.Se você tiver algum outro item que deseja adquirir, não hesite em nos consultar. Existe uma discrepância entre o preço atual e o preço real (configuração e logística).Para obter detalhes do produto e preços mais vantajosos, por favor adicione o WhatsApp para confirmação. Gerente: Sr. Liu WhatsApp: +86 19176692407 Email:1799483840@qq.com

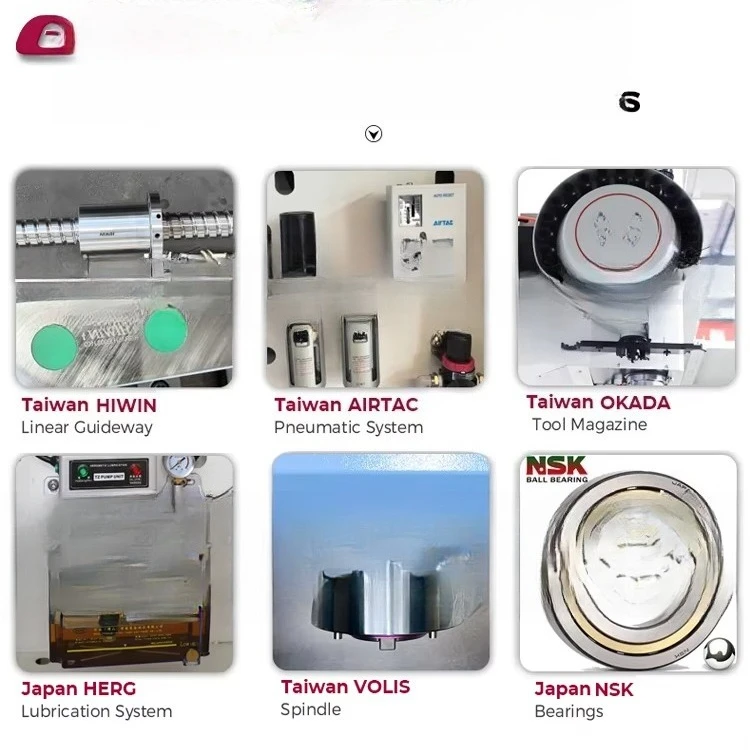

Taiwan Magazine de Ferramentas e Eixo
Operação CNC Sistema
Placa Indexadora CNC de 5º Eixo
CNC DOURADO ter um sistema de produção de centro de usinagem bem desenvolvido para atender a diversas demandas de processamento:
Centro de Usinagem Vertical Série VMC
Centro de Usinagem Horizontal Série HMC
Centro de Usinagem Pórtico Série GMC
Centro de Usinagem de 5 Eixos da Série UMC
Centro de Usinagem de 5 Eixos da Série UMC

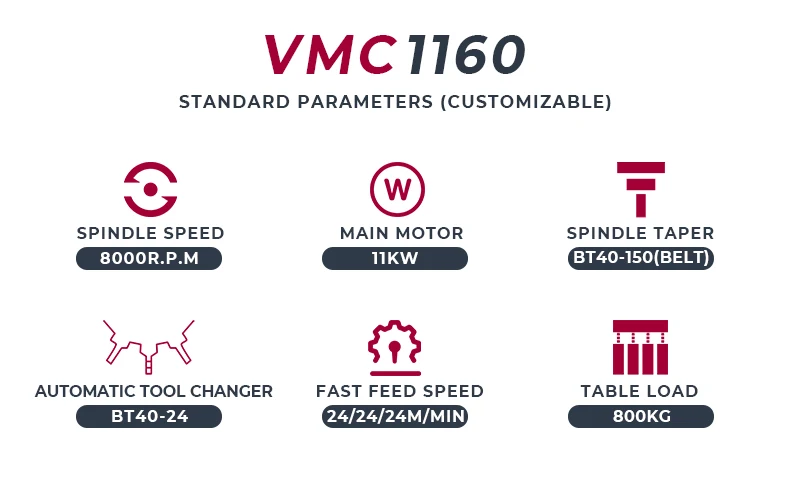

Especificação
|
Especificações
|

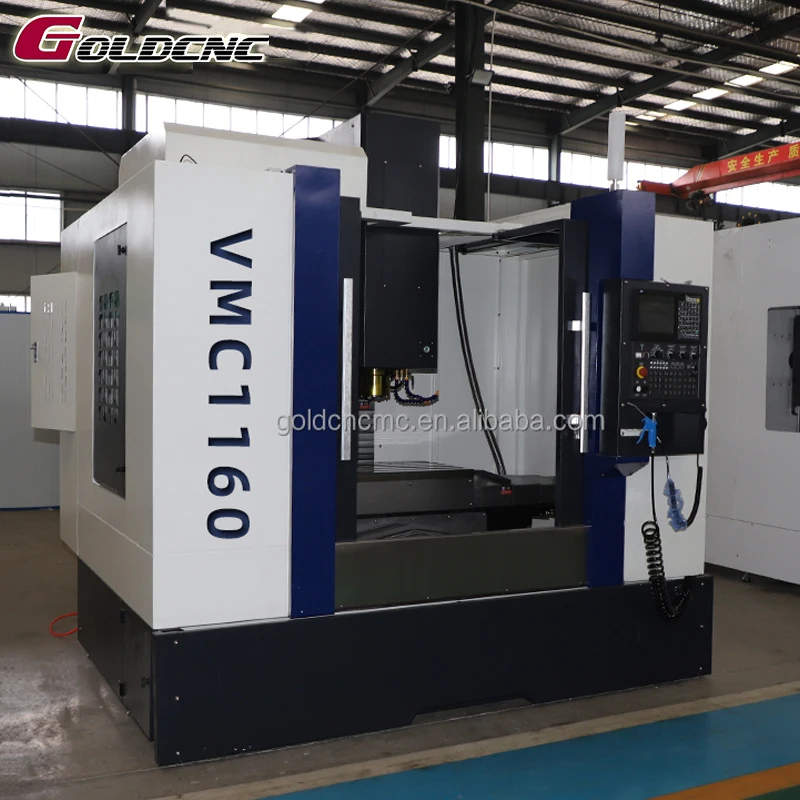

Máquina VMC1160
|
|

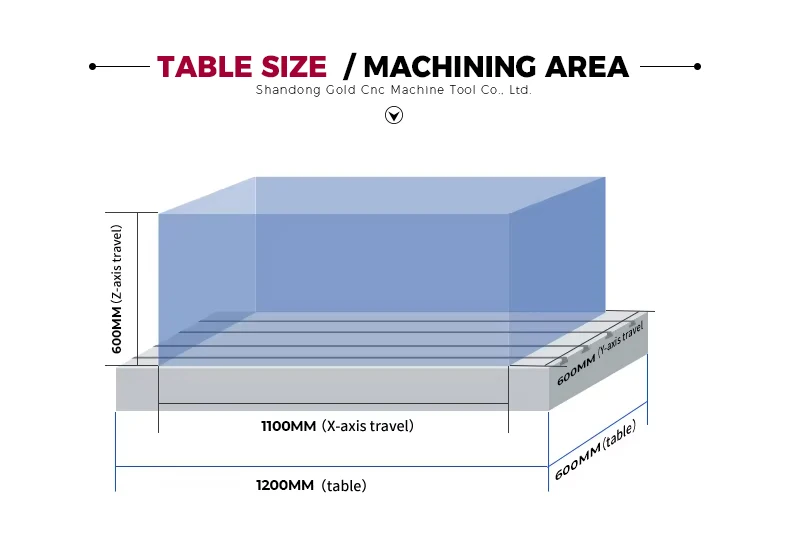

Tamanho da mesa
|
1200×600 mm
|
|
Deslocamento para a esquerda e para a direita
|
100mm
|
|
Tração dianteira e traseira
|
600 mm
|
|
Traço para cima e para baixo
|
600 mm
|
|
Distância do centro do fuso ao trilho guia da coluna
|
667 mm
|
|
Distância da face da extremidade do fuso à mesa de trabalho
|
100-700mm
|
|
Ranhura em T da mesa de trabalho
|
5-18×100mm
|
|
Haste do fuso
|
BT 40
|
|
Modo de conexão do motor do fuso
|
Tipo de cinto
|
|
Potência do motor do fuso
|
11 kW
|
|
Servomotor do eixo X/Y/Z
|
23/23/23
|
|
Carga de mesa
|
800kg
|
|
Velocidade de movimento rápido X/Y/Z
|
18m/minuto
|
|
Taxa de alimentação
|
10m/minuto
|
|
Precisão de posicionamento X/Y/Z
|
±0,005/300mm
|
|
Precisão de posicionamento repetitivo X/Y/Z
|
±0,003O
|
|
Dimensão geral
|
3500×2700×2800 mm
|

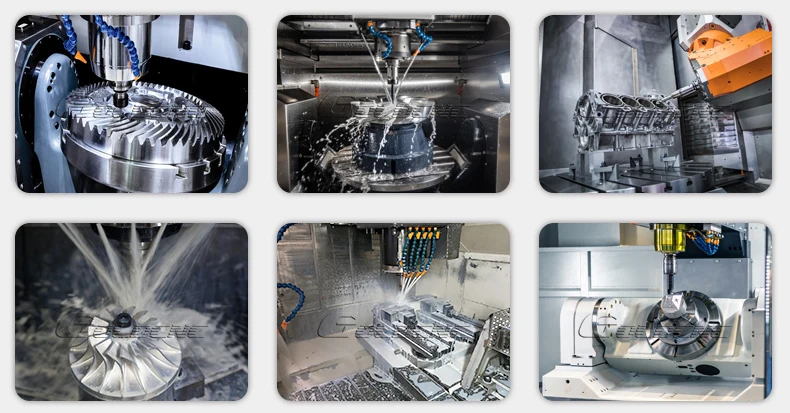

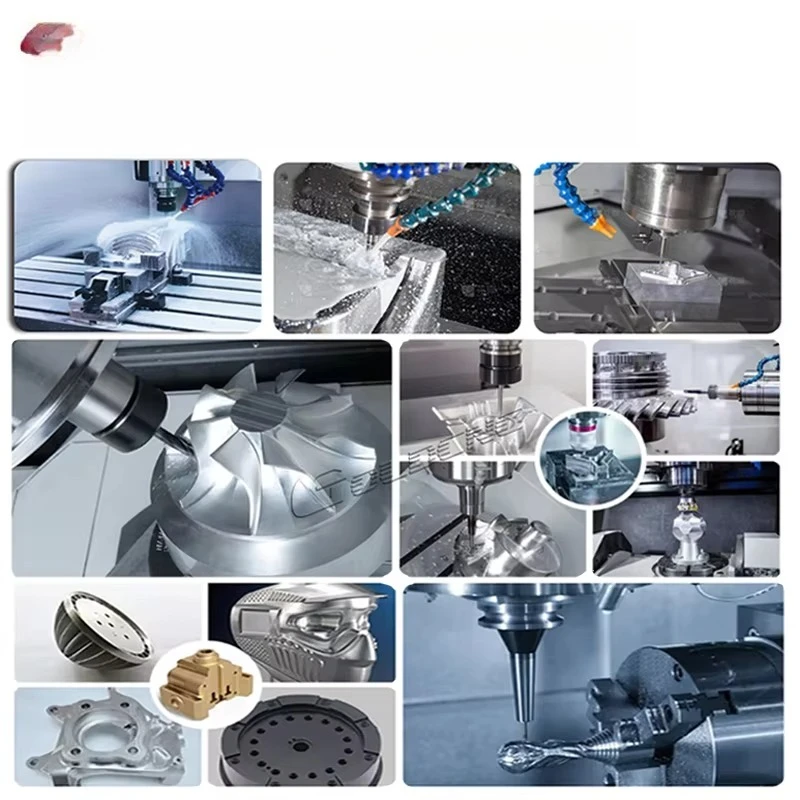

Centro de Usinagem GOLDCNC VMC pode realizar o processamento de diversas operações como furação, fresagem, mandrilamento, alargamento, escareamento e rosqueamento em uma única fixação para várias peças complexas, como chapas, carcaças e moldes.É adequado para o processamento de peças em autopeças, instrumentos elétricos, motocicletas, ferramentas, ferragens, motores e outras indústrias.
Imagens Detalhadas
◆ATC (Troca Automática de Ferramentas) para troca automática de ferramentas.
◆O magazine de ferramentas pode instalar 24/30/40/60 ferramentas, completando múltiplos processos.
em um determinado momento para aumentar a eficiência da produção.
em um determinado momento para aumentar a eficiência da produção.
Bancada de trabalho
◆Gibão resistente ao desgaste, trilho guia com áudio endurecido. ◆Três eixos adotam guias lineares que podem ser usadas para deslocamento rápido e/ou melhor precisão circular.

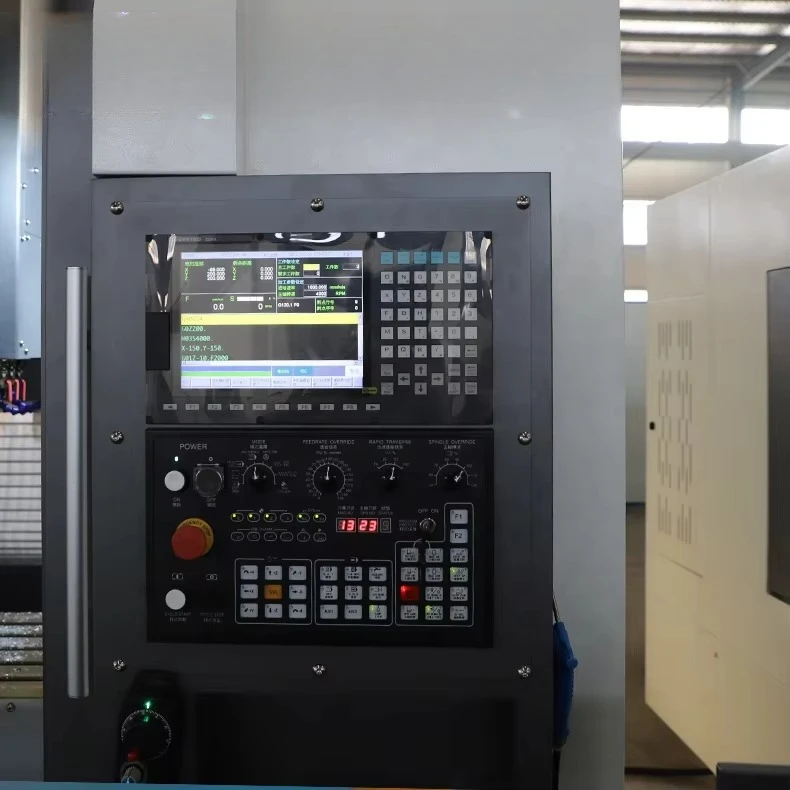

◆Sistema de controle opcional: FANUC, Mitsubishi, SYNTEC, GSK980TDc/i, etc.
◆O sistema suporta exibição em vários idiomas.
◆O sistema suporta exibição em vários idiomas.
Lubrificação Automática
◆Adota o design de separação óleo-água, que pode separar eficazmente o óleo lubrificante e o fluido de corte;◆Dispositivo de lubrificação automática centralizado, lubrificação intermitente automática temporizada e quantitativa, trabalho estável e confiável.
Placa Indexadora CNC de 4º Eixo
◆Opcional: Após instalar a placa divisora CNC de 4º eixo, a precisão é de um milésimo de grau.
◆Após utilizar o produto de indexação com controle numérico, ângulos ilimitados podem ser completados suavemente, o que também melhora significativamente a eficiência e a qualidade.
◆Instalação opcional da placa divisora CNC de 5º eixo.
◆Design de grande abertura em todos os modelos para lidar com mais trocas de peças.
Melhorar a eficiência do processamento.
Melhorar a eficiência do processamento.
Centro de Usinagem GOLDCNC Estrutura Principal:
◆As peças fundidas da estrutura principal são feitas de ferro fundido Meehanna de alta qualidade, com organização estável e garantia de qualidade permanente.
◆Método de análise de elementos finitos para cálculo e análise computacional de fundidos, resistência estrutural razoável e combinação de nervuras de reforço, proporcionam alta rigidez mecânica.
◆A base e a coluna ultra-largas são estruturas tipo caixa, o cabeçote é alargado e alongado, o design de suporte total para serviço pesado e a estrutura é sólida, o que pode garantir a capacidade de carga pesada durante o processamento.
◆Estrutura reforçada de tendões e ossos na cabeça do fuso, a razão de comprimento de contato entre a cabeça do fuso e a coluna é apropriada, proporcionando suporte estável para o fuso.
◆Método de análise de elementos finitos para cálculo e análise computacional de fundidos, resistência estrutural razoável e combinação de nervuras de reforço, proporcionam alta rigidez mecânica.
◆A base e a coluna ultra-largas são estruturas tipo caixa, o cabeçote é alargado e alongado, o design de suporte total para serviço pesado e a estrutura é sólida, o que pode garantir a capacidade de carga pesada durante o processamento.
◆Estrutura reforçada de tendões e ossos na cabeça do fuso, a razão de comprimento de contato entre a cabeça do fuso e a coluna é apropriada, proporcionando suporte estável para o fuso.
|
PADRÃO CONFIGURAÇÃO
|
|
|
|
|
|
|
|
Sistema FANUC 0i-MF
|
· Rosqueamento rígido
|
|
|
·Chapa metálica da cobertura externa totalmente fechada
|
· Guia de proteção telescópica para trilho
|
|
|
· Magazine de ferramentas tipo disco BT40-24T
|
Unidade de fuso tipo correia BT40-8000rpm
|
|
|
·Volante separado
|
·Luz de advertência tricolor
|
|
|
·Luzes de trabalho para iluminação de máquinas-ferramenta
|
Sistema de cortina de ar para proteção contra poeira do fuso
|
|
|
· Dispositivo de sopro automático programável
|
· Pistola de ar para limpeza de máquinas
|
|
|
· Sistema de fluido de corte
|
·Sistema de lubrificação centralizada por deslocamento positivo
|
|
|
· Trocador de calor para painel elétrico
|
· Dispositivo de desligamento para abertura da porta do painel elétrico
|
|
|
· Base de apoio e parafuso de ajuste
|
·Arquivo técnico aleatório
|
|
|
OPCIONAL CONFIGURAÇÃO
|
|
|
|
|
|
|
|
Sistema KND 2000MFi
|
· Sistema Mitsubishi M80B
|
|
|
· Sistema GSK 25i
|
·Sistema Syntec 22MA
|
|
|
Unidade de fuso tipo correia BT40-10000rpm
|
·Unidade de fuso de acionamento direto BT40-12000rpm
|
|
|
· Pulverizador de água montado no anel do fuso
|
· Magazine de ferramentas tipo chapéu BT40-16/20T
|
|
|
·Pistola de água para limpeza de máquinas
|
· Dispositivo de descarte de resíduos de lavagem de chassis
|
|
|
· Dispositivo espiral de remoção de cavacos
|
· Dispositivo de remoção de cavacos da corrente
|
|
|
·Sistema de refrigeração a óleo do fuso
|
Sistema de saída de água central no fuso (CTS)
|
|
|
· Disco indexador de quatro eixos (diâmetro de disco recomendado 170/250)
|
·Disco indexador de cinco eixos (diâmetro recomendado do disco 170)
|
|
|
·Dispositivo automático de medição do comprimento da ferramenta
|
· Sistema de medição de peças
|
|
Inspeção Lity
Série VMC Centro de Usinagem Vertical Funcionalidades:
◆Fuso de alta precisão, alta rigidez e alta exatidão;
◆Acabamento de alta qualidade, chapa metálica com 2 mm de espessura, 3 torneiras para descarga; ◆Acionamento de servomotor◆O fuso tipo correia possui forte rigidez e confiabilidade;◆Fuso de alta velocidade, alta eficiência, alta precisão, conexão direta, baixo ruído e baixa vibração;◆ Atender plenamente às necessidades dos usuários.

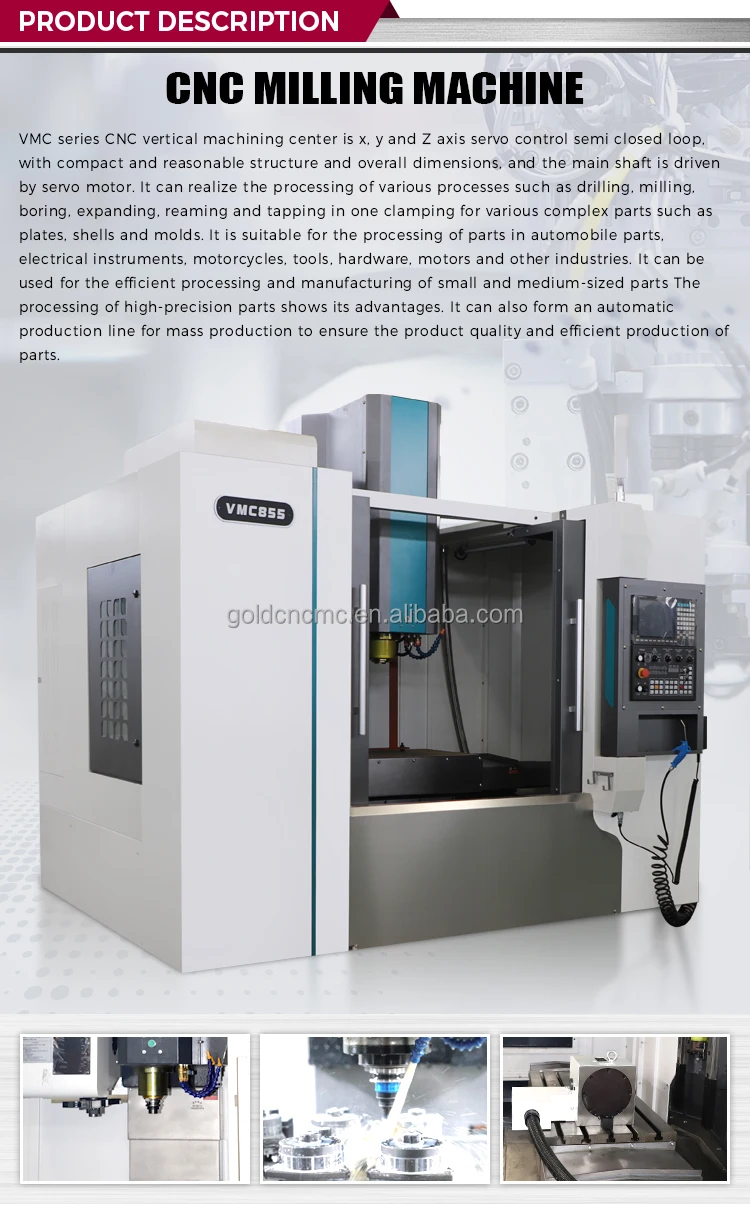

O centro de usinagem vertical CNC da série VMC possui controle servo de circuito semi-fechado nos eixos X, Y e Z, com estrutura e dimensões gerais compactas e razoáveis, e o eixo principal é acionado por um servomotor.
