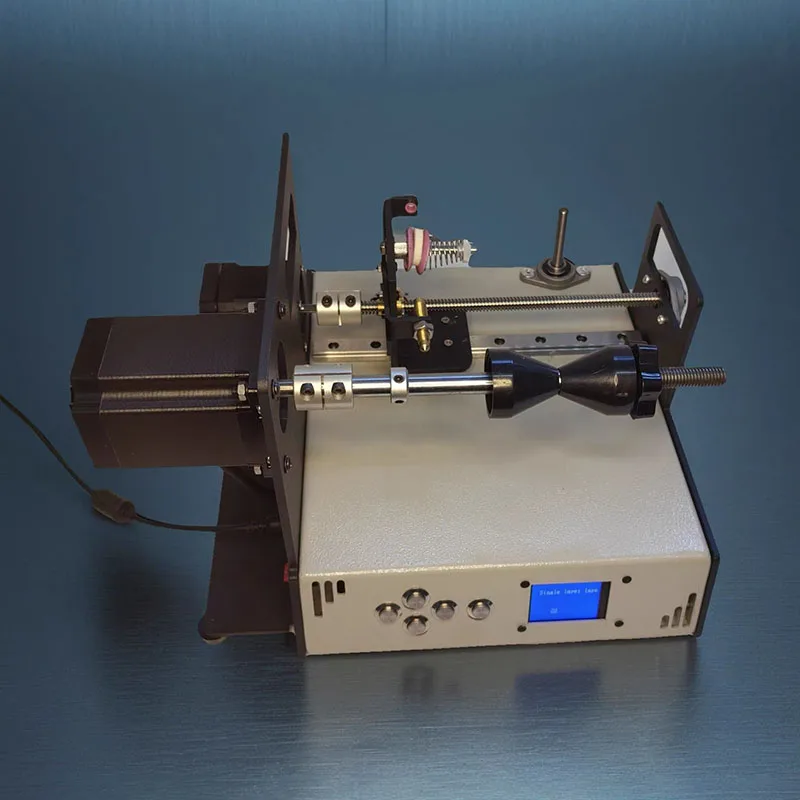

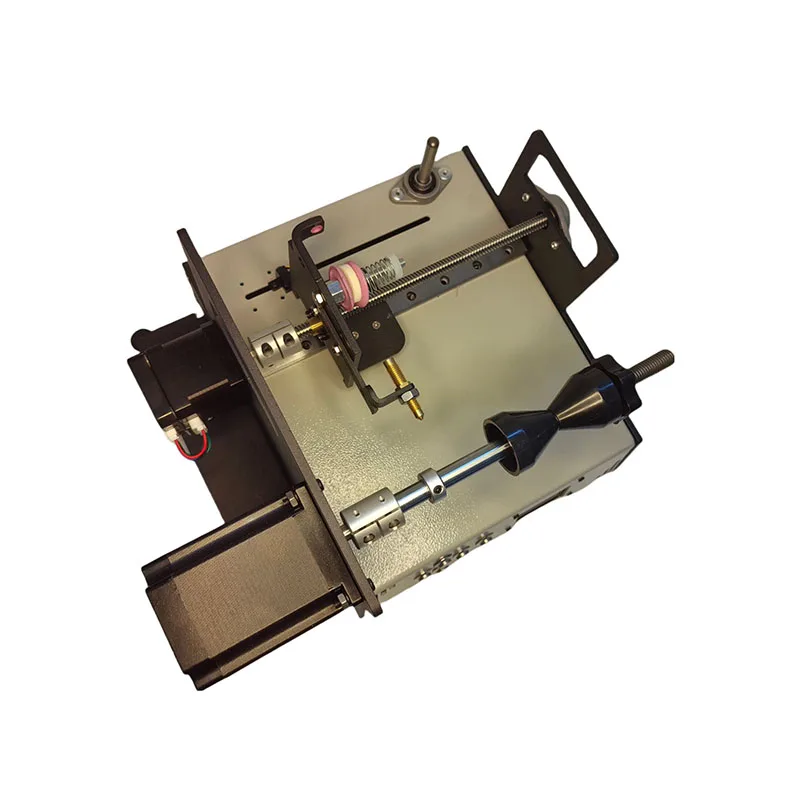

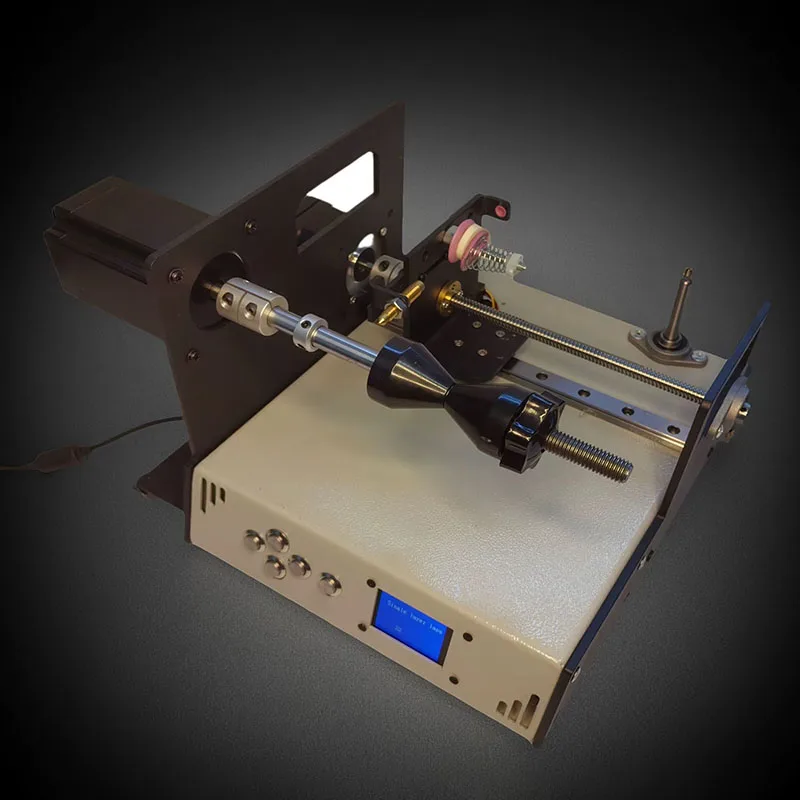

Máquina automática de enrolamento de cabo cnc, amplificador de tubo, transformador, painel de exibição em inglês, 220v, 120w

Manual de instruções da máquina de enrolamento de uso geral
1.Descrição chave:
Você pode mudar de página para diferentes páginas de função pressionando os botões esquerdo e direito.As teclas para cima e para baixo ajustam o valor da página de funções correspondente.Após o ajuste, o valor é salvo automaticamente em tempo real.
Pressione o botão Iniciar novamente para pausar, pressione longamente por 5 segundos para limpar o valor da conclusão da bobina de grupo atual - e inicie novamente a partir de 0.
2, posicionamento
Zero absoluto e zero relativo
Depois de ligar, a linha do fio da máquina por padrão para a esquerda para encontrar o zero absoluto, portanto o localizador infravermelho deve ser colocado no lado esquerdo da linha do fio.Não fazer isso resultará em erros.
Zero relativo: é o ponto de partida do enrolamento da bobina, a máquina encontra automaticamente o zero absoluto, atingirá o zero relativo, pronta para iniciar um grupo de processo de enrolamento.

3.Configuração de parâmetros
1, o número de círculos de camada única
O número de voltas de camada única é o parâmetro mais crítico para enrolar uma boa bobina, mas não pode simplesmente usar a largura do carretel dividida pelo diâmetro da linha, e só pode usar este valor teórico como referência, o valor real é muito menor que o valor teórico, a necessidade de testes múltiplos.Pressione as teclas esquerda e direita para ir para a página de função de ajuste do ponto inicial e, em seguida, pressione as teclas para cima e para baixo para ajustar o número correspondente.
2, largura da linha
De modo geral, a largura da linha é a largura da parte interna do carretel, mas para 0,5 mm.Para a linha grossa na parte superior, a largura da linha é igual à largura do interior do carretel menos o diâmetro da linha radicular.Pressione as teclas esquerda e direita para ir para a página de função de ajuste do ponto inicial e, em seguida, pressione as teclas para cima e para baixo para ajustar o número correspondente.
3.Número de voltas alvo
O número total de voltas acumuladas em múltiplas camadas.Pressione as teclas esquerda e direita para ir para a página de função de ajuste do ponto inicial e, em seguida, pressione as teclas para cima e para baixo para ajustar o número correspondente.
4.Velocidade de enrolamento
A velocidade de rotação do fuso é geralmente de 3 a 10 rotações por segundo.Pressione as teclas esquerda e direita para girar para a página de função de ajuste do ponto inicial e, em seguida, pressione as teclas para cima e para baixo para ajustar a velocidade correspondente.
5.Direção de rotação
O sentido de rotação do fuso pode ser ajustado no sentido anti-horário ou no sentido horário.Pressione as teclas esquerda e direita para ir para a página de função de ajuste do ponto inicial e, em seguida, pressione as teclas para cima e para baixo para ajustar as opções correspondentes.
6, ajuste do ponto de partida
Como a posição da bobina fixada no fuso é frequentemente aleatória, o ponto de partida precisa ser ajustado e salvo em tempo real.Pressione as teclas esquerda e direita para girar para a página de função de ajuste do ponto inicial e, em seguida, pressione as teclas para cima e para baixo para ajustar a posição correspondente.
7.Parada de camada única
Algumas bobinas precisam pausar automaticamente cada camada, conveniente para adicionar papel isolante, pressione as teclas esquerda e direita para girar para o ponto de partida para ajustar a página de função e, em seguida, pressione as teclas para cima e para baixo para ajustar os parâmetros correspondentes.

Quarto, a fixação da linha

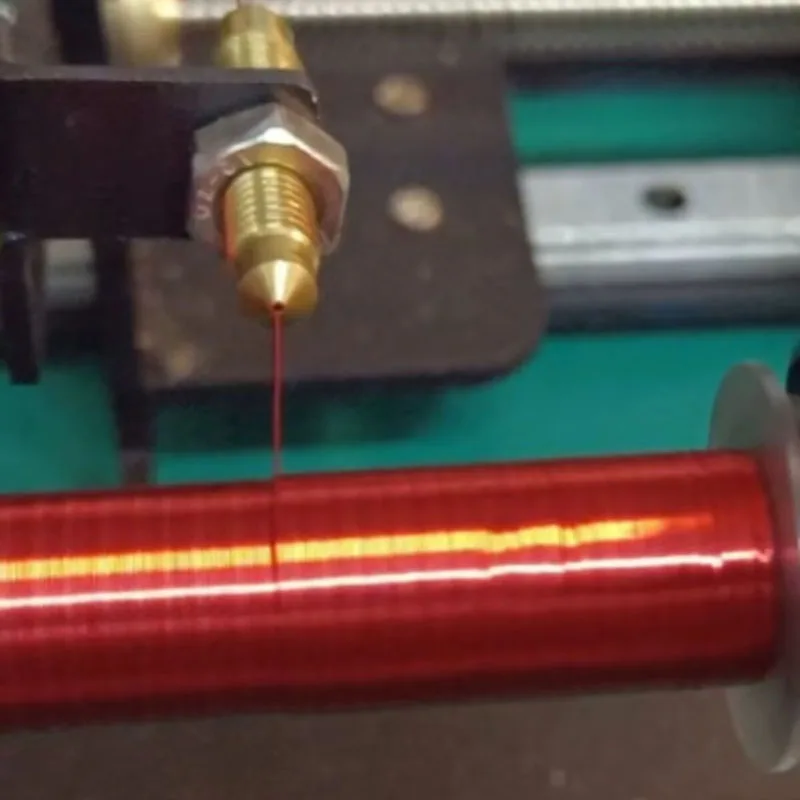

A rosca é conduzida pelo pequeno eixo giratório, através do orifício guia, no tensor, imprensado entre a porcelana e a arruela de borracha, através do orifício do eixo tensor _ e depois através do bocal de alimentação.

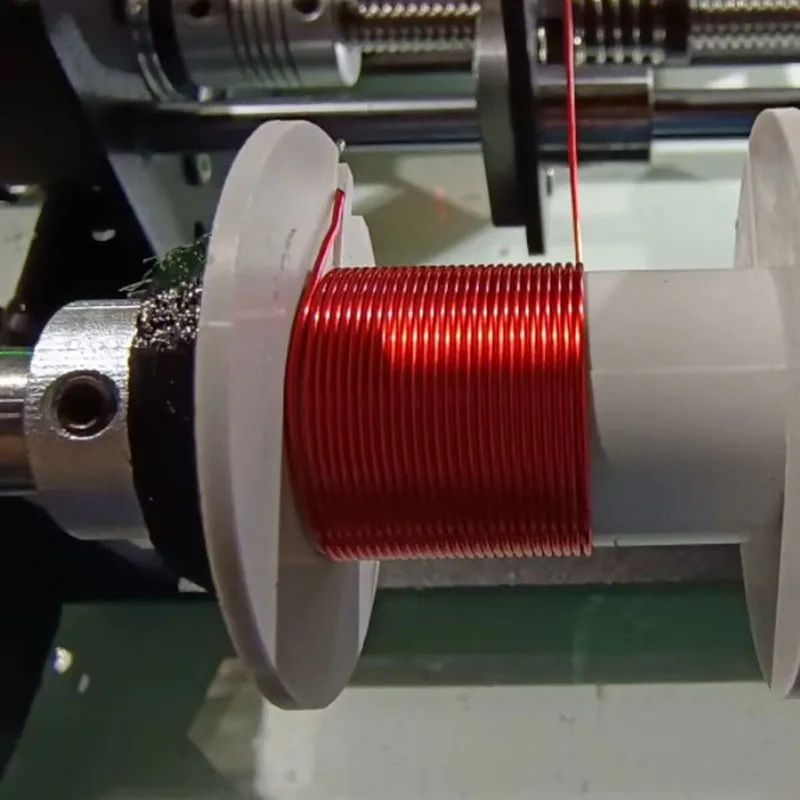

Cinco, como enrolar uma boa bobina
1, uma boa bobina, muitas vezes precisa de uma dúzia de vezes de testes, porque o valor de engenharia é frequentemente muito diferente do valor teórico, como o número de voltas de camada única, o valor teórico é de 100 voltas, o valor real pode ser 88;
2, a linha pode suportar a caixa, na medida do possível para apertar o tensor, quando necessário para substituir a mola mais espessa;
3, a qualquer momento, para garantir que a linha esteja perpendicular ao fuso, se a posição da linha estiver à frente, indicando que o número de voltas de camada única é muito definido, a linha é empurrada para frente, se o enrolamento estiver esparso, indicando que o número de voltas de camada única está fraca;
4, o enrolamento tem um efeito caótico, a camada frontal do irregularidade e erro convexo e côncavo, afetará cumulativamente a camada traseira, para enrolar uma boa bobina, precisa de parâmetros muito precisos e uma compreensão profunda da tecnologia de enrolamento.
5, de modo geral, dentro de dez mil yuans da máquina, é difícil alcançar mais de 10 camadas de uma e uma dos efeitos perfeitos, só pode alcançar o enrolamento uniforme geral.
