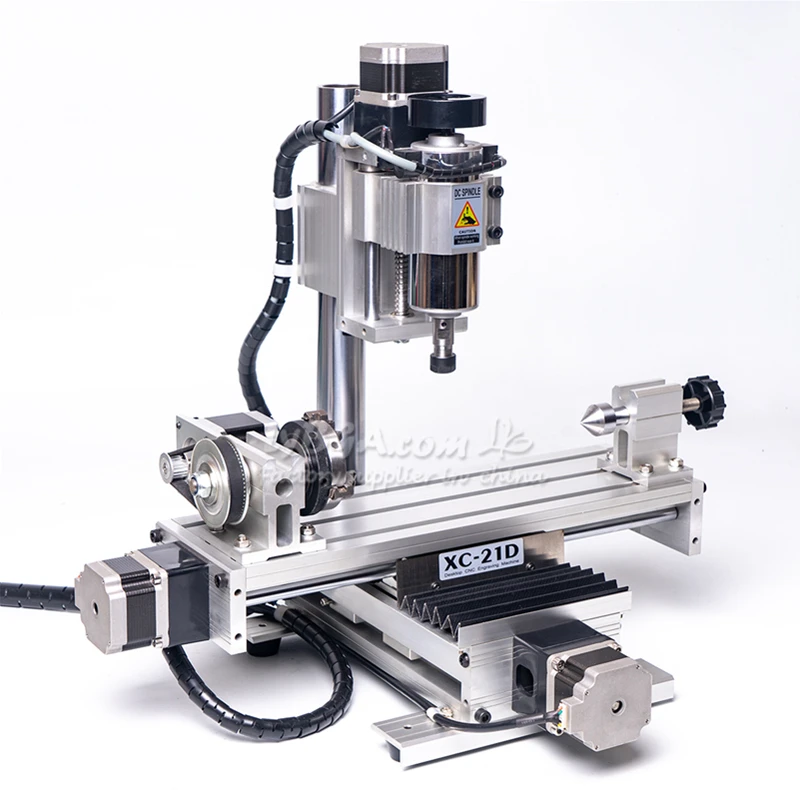

Lycnc XC-21D cnc roteador gravador 300w dc eixo er11 usb 230*120mm vertical madeira metal gravura perfuração fresadora

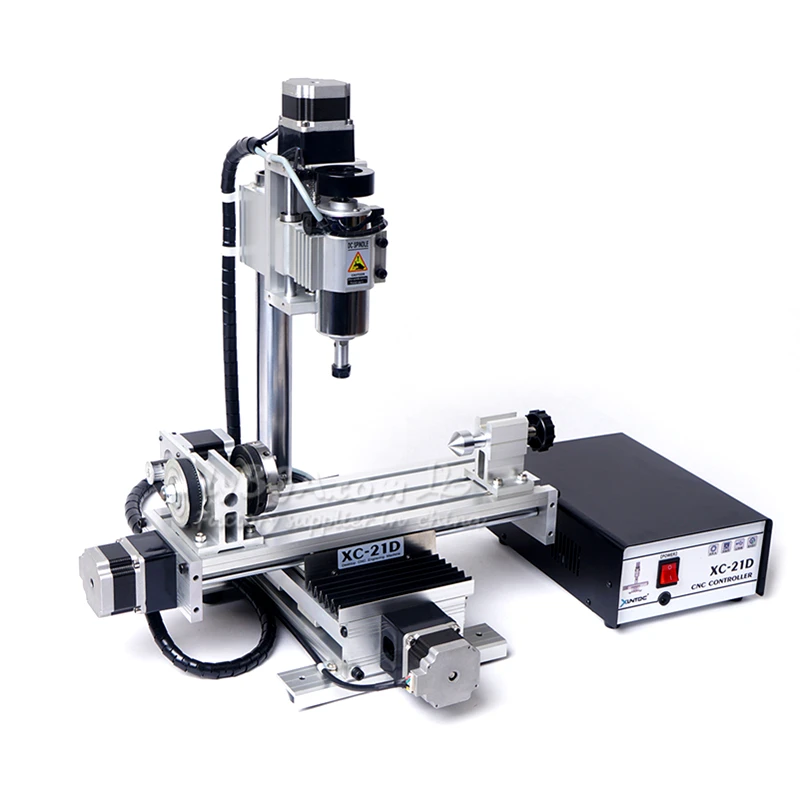

Router CNC Gravador LYCNC XC-21D Máquina de Gravação, Furação e Fresagem USB LYBGACNC

Introdução

O router CNC é adequado para Indústria, Pesquisa Tecnológica, Design de Publicidade, Criação Artística, Ensino, Projetos de Estudantes e Fins Hobbisticais.

O router CNC é projetado para trabalhos de gravação em grandes áreas, como construção de protótipos industriais ou para hobby, modelismo, PCBs, placas de publicidade, obras de arte, artesanato, modelos de aeronaves, peças de modelos RC, etc. Assim, você pode realizar trabalhos de gravação no escritório ou em casa.

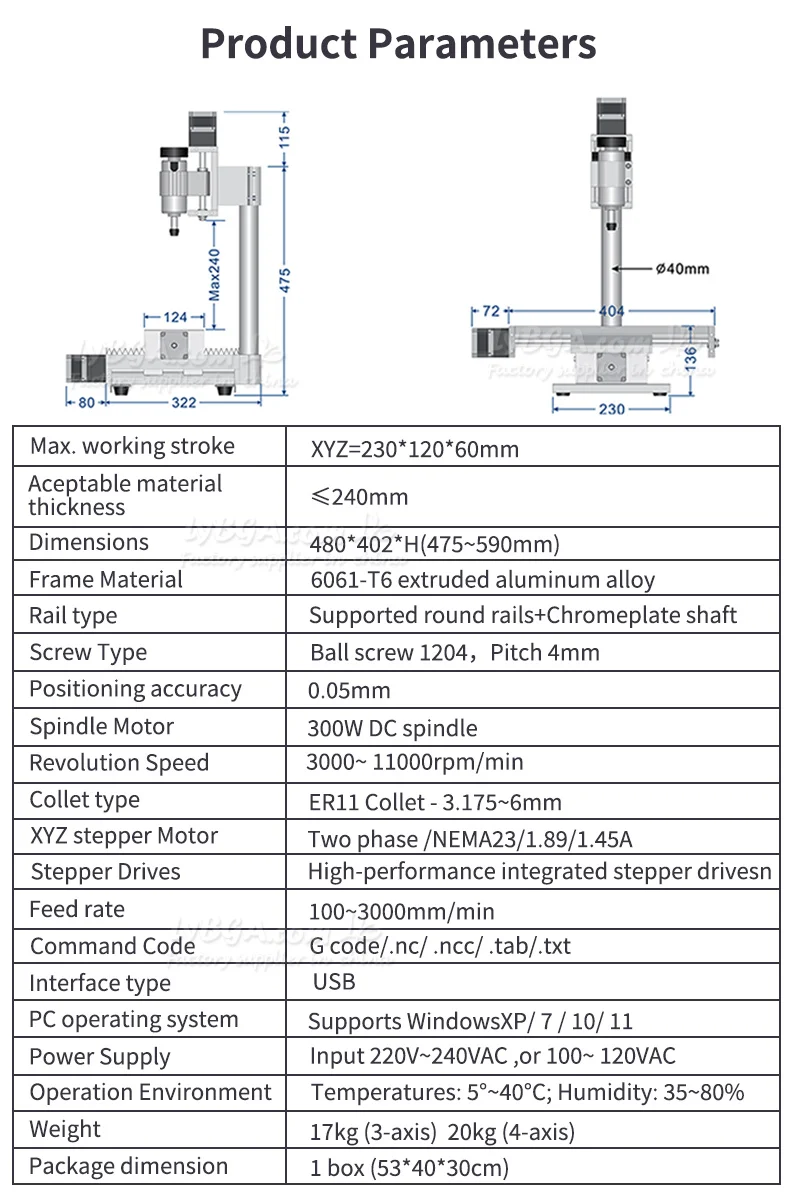

Modelo e Parâmetros Técnicos:

MODELO	XC-21D
Atributo	3 eixos		4 eixos
Eixo	3 eixos		4 eixos
Interface	Porta USB		Porta USB
Verificação automática de ferramentas	Sim		Sim
Tipo de parafuso	Fuso de esferas		Fuso de esferas
Peso	18		22
Dimensões da embalagem	1 caixa (530 X 400 X 300mm)

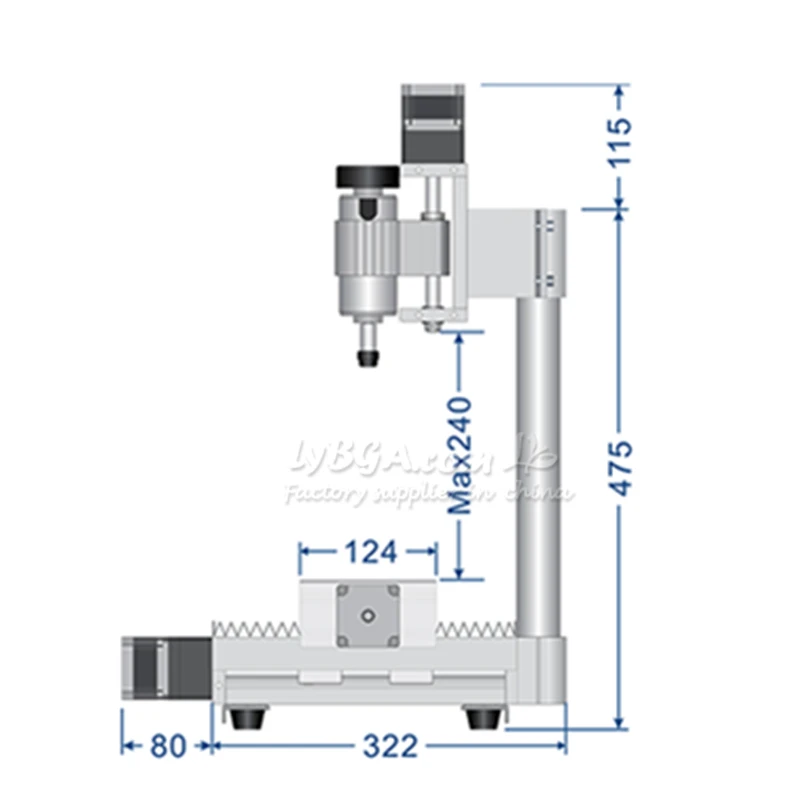

Dimensões da Máquina ：	480x420xH(475~590)mm
Material do rack ：	Liga de alumínio extrudado 6061-T6
Área de gravação ：	230X120mm
Curso do Eixo Z ：	60 mm, a profundidade da gravação depende do comprimento da aresta da ferramenta
Espessura de material aceitável ：	≤240mm
Tipo de trilho ：	Trilhos redondos suportados + Eixo cromado
Tipo de parafuso ：	Fuso de esferas 1204, passo 4mm
Motor do fuso ：	Fuso DC de 300W 3000~11000 rpm （(Ruído muito pequeno) ）
Tipo de pinça ：	ER11, 1/8" (3,175 mm) Pinça
Motor de passo e driver ：	Duas fases /NEMA23/1.8/1.45A Driver de motor de passo integrado de alto desempenho
Velocidade de Rotação ：	100~3000mm/min
Precisão de Repetição de Posicionamento ：	0.05mm
Compatibilidade de Software ：	Mach3/Emc2/Kcam (Type3, Wentai, ArtCAM, coppercam)
Código de comando ：	Código G/.nc/.ncc/.tab/.txt
Fonte de Alimentação	Entrada 220V~240VAC (50/60Hz) ou 100~120VAC
Ambiente de Operação	Temperaturas: 5°~40°C; Umidade: 35~80%
Eixo de Rotação (4º Eixo) Descrição:	Altura do centro: H = 50mm Diâmetro máximo de torneamento: ≤95mm Relação de desaceleração: 3:1 Motor de passo: NEMA23-2.5A Peso: 3,5KG

Texto da página de detalhes

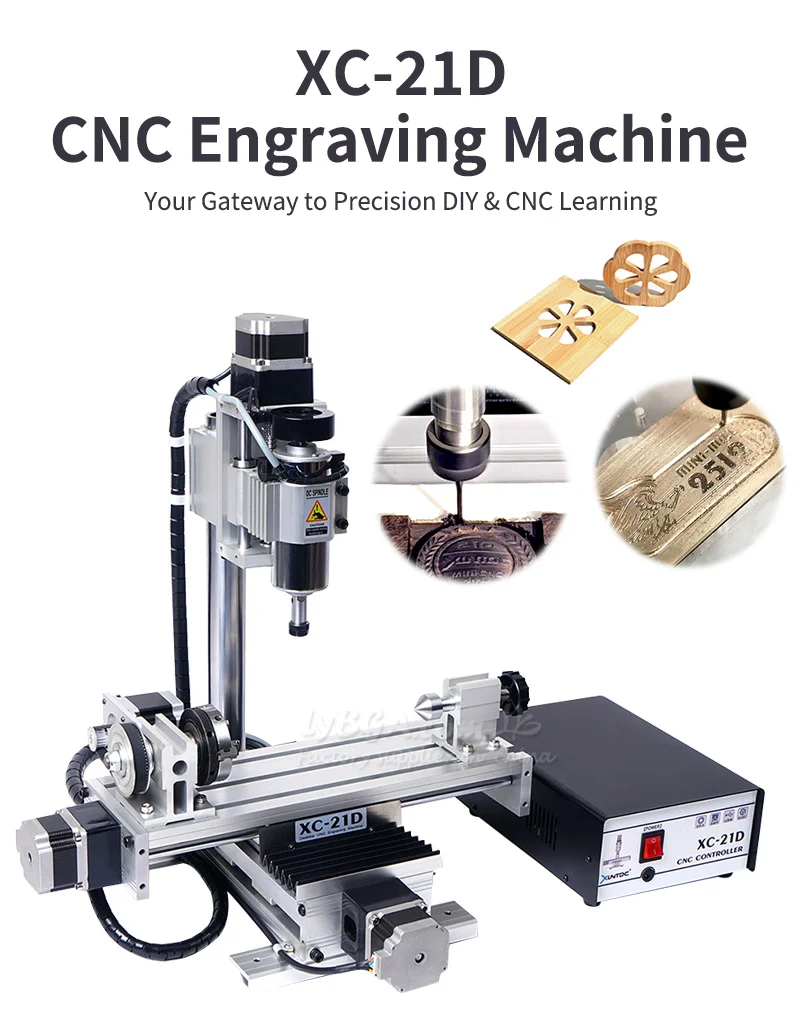

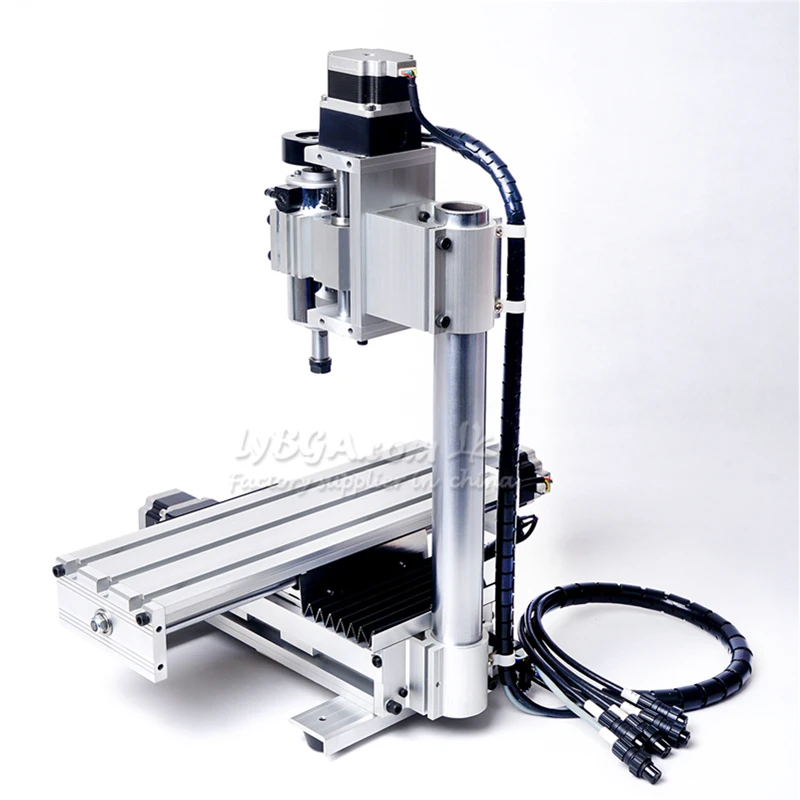

MÁQUINAS DE GRAVAÇÃO CNC MINI XC-21D

Sua porta de entrada para aprendizado preciso de DIY e CNC

O XC-21D é uma gravadora CNC de nível básico.
Máquina projetada para criadores, educadores e iniciantes que valorizam tamanho compacto e acessibilidade.
e aprendizado prático. Com uma área de ocupação não superior a 0,2m², encaixa-se perfeitamente em oficinas domésticas,
salas de aula ou espaços de criação.

Cenários de Aplicação

O XC-21D é um Router CNC versátil que
lida com uma ampla variedade de materiais de madeira, plástico, resina e não ferrosos
metal. incluindo madeira maciça, madeira balsa, MDF, compensado, ABS, PVC, POM, nylon,
acrílico, madeira química，Liga de alumínio, latão, ouro, prata e muito mais.

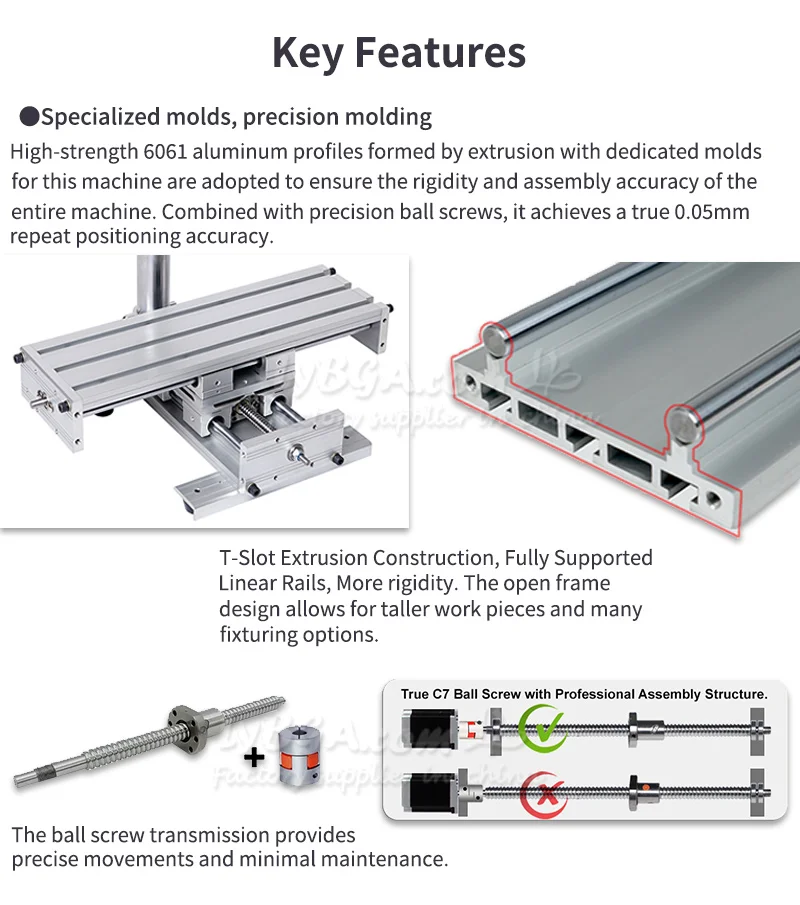

Principais Características

●Moldes especializados, moldagem de precisão

Perfis de alumínio 6061 de alta resistência formados
por extrusão com moldes dedicados para esta máquina são adotados para garantir a
rigidez e precisão de montagem de toda a máquina. Combinado com esferas de precisão
parafusos, atinge uma verdadeira precisão de posicionamento repetitivo de 0,05 mm.

Construção em Perfil T-Slot, Totalmente
Trilhos lineares suportados, mais rigidez. O design de estrutura aberta permite alturas maiores.
peças de trabalho e diversas opções de fixação.

A transmissão por fuso de esferas proporciona
movimentos precisos e manutenção mínima.

Fuso de Esferas C7 Puro com Profissional
Estrutura de Montagem

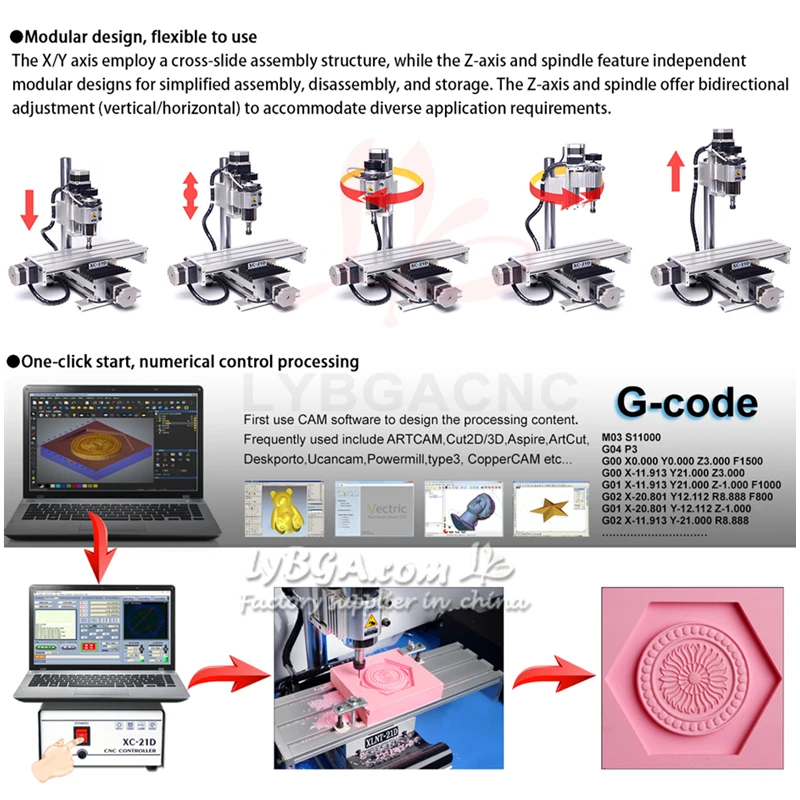

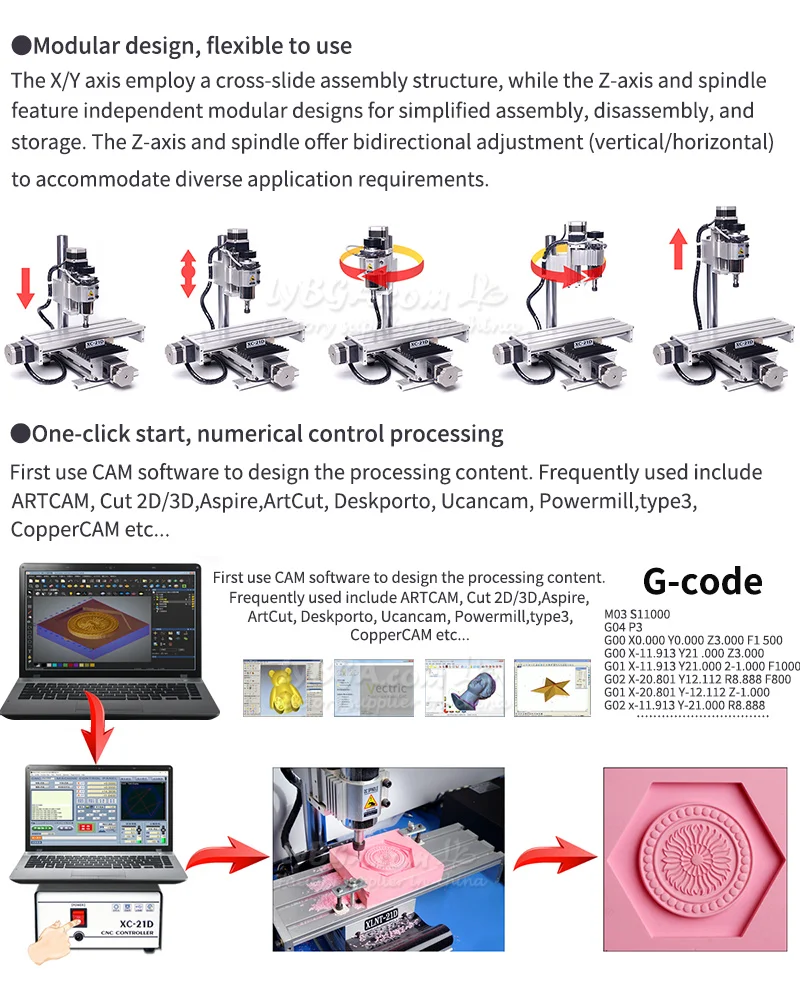

●Design modular, flexível de usar

O eixo X/Y emprega um conjunto de deslizamento cruzado.
estrutura, enquanto o eixo Z e o fuso apresentam designs modulares independentes para
montagem, desmontagem e armazenamento simplificados. O eixo Z e o fuso oferecem
ajuste bidirecional (vertical/horizontal) para acomodar diversas
requisitos de aplicação.

●Início com um clique, processamento de controle numérico

Primeiro, use o software CAM para projetar o
Processando conteúdo. Os mais frequentemente usados incluem ARTCAM, Cut 2D/3D, Aspire, ArtCut, Deskporto.
Ucancam, Powermill, type3, CopperCAM etc...

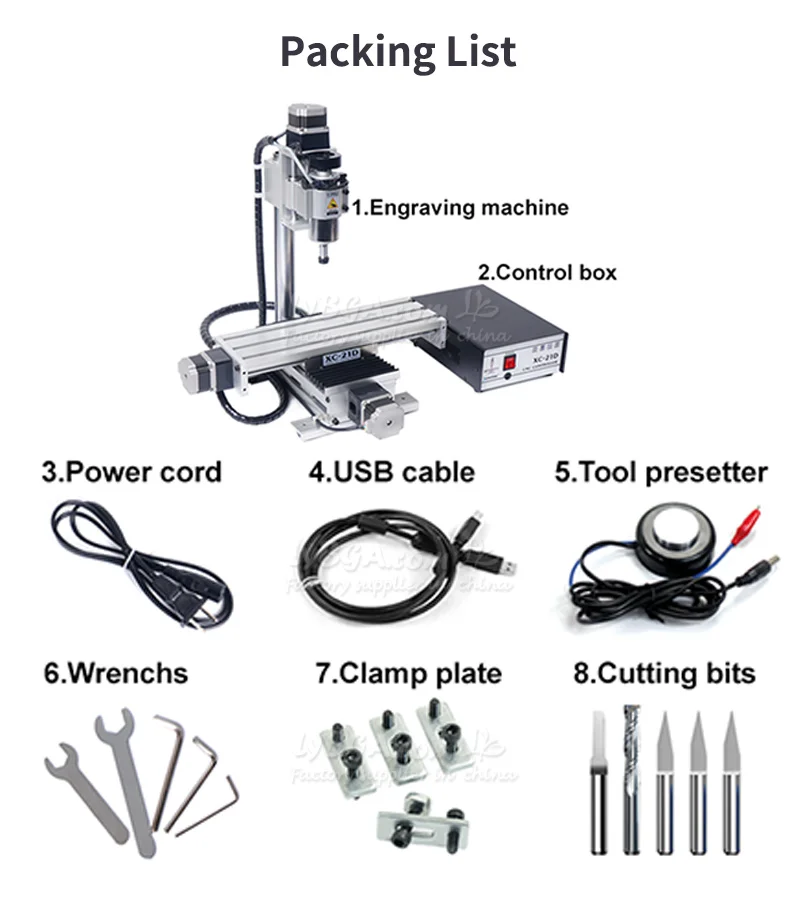

Lista de Embalagem

1. Máquina de gravação

2. Caixa de controle

3. Cabo de alimentação

4. Cabo USB

5. Ajustador de ferramenta

6. Chaves de boca

7. Placa de fixação

8. Brocas de corte

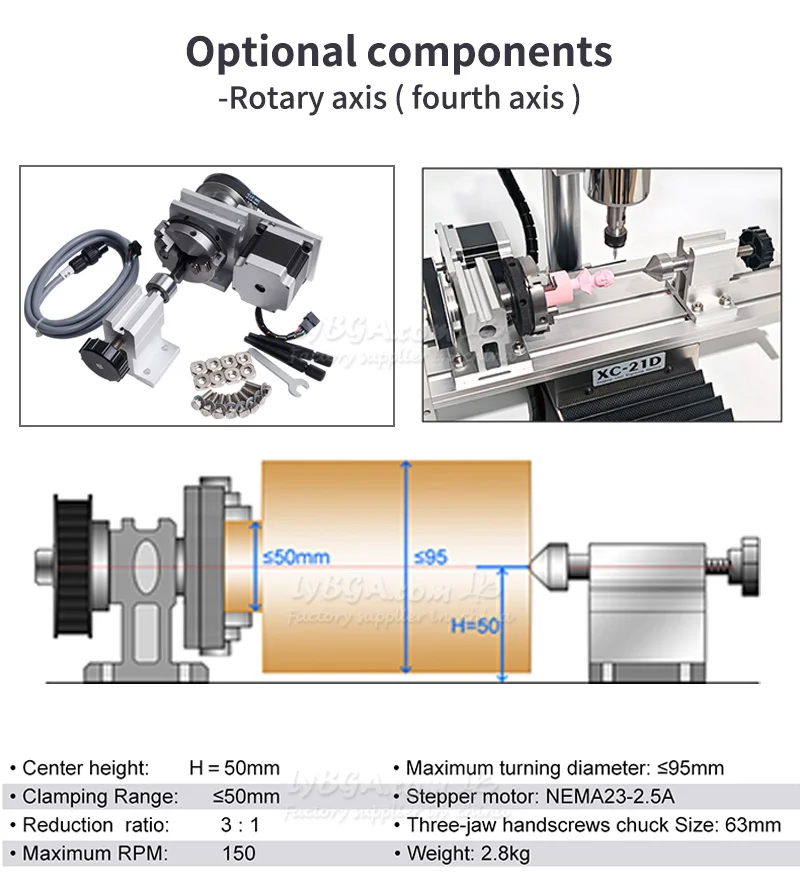

Componentes opcionais: Eixo rotativo (quarto eixo)

●Altura do centro: H = 50mm

●Faixa de Fixação:≤50mm

●Relação de redução: 3:1

●RPM Máximo: 150

●Diâmetro máximo de torneamento:≤95mm

●Motor de passo: NEMA23-2 5A

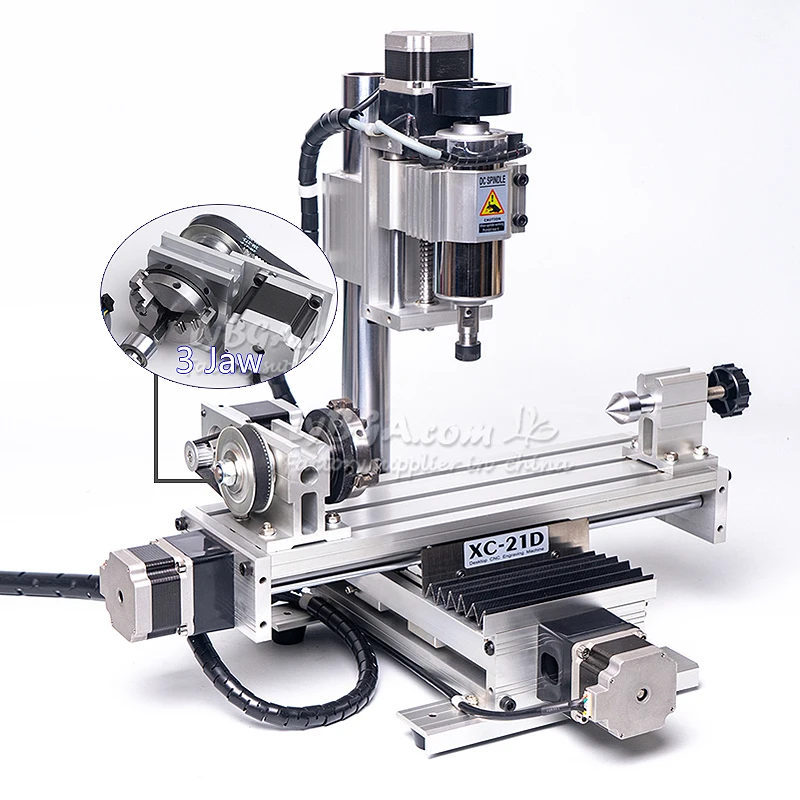

●Mandril de três garras com parafusos de aperto manual. Tamanho: 63mm

●Peso: 2,8kg
