Lybga nova estação de retrabalho bga de alinhamento óptico g700 5300w ar quente de alta precisão para placa pcb reparação máquina de solda

Lys nova versão 2024-2025 g700 alinhamento óptico bga estação de retrabalho ar quente de alta precisão para reparo de placa pcb 5300w

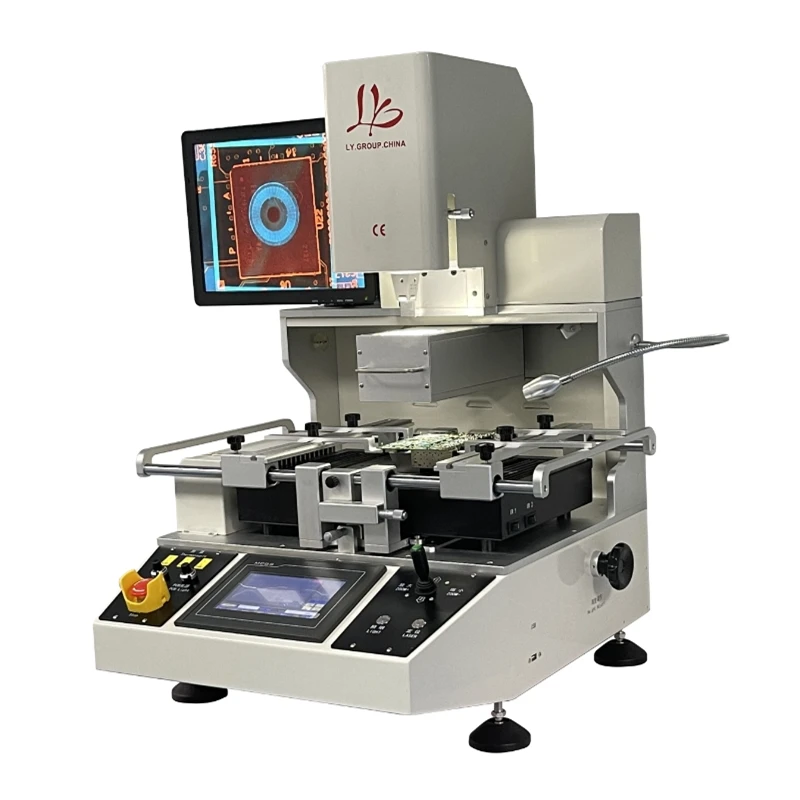

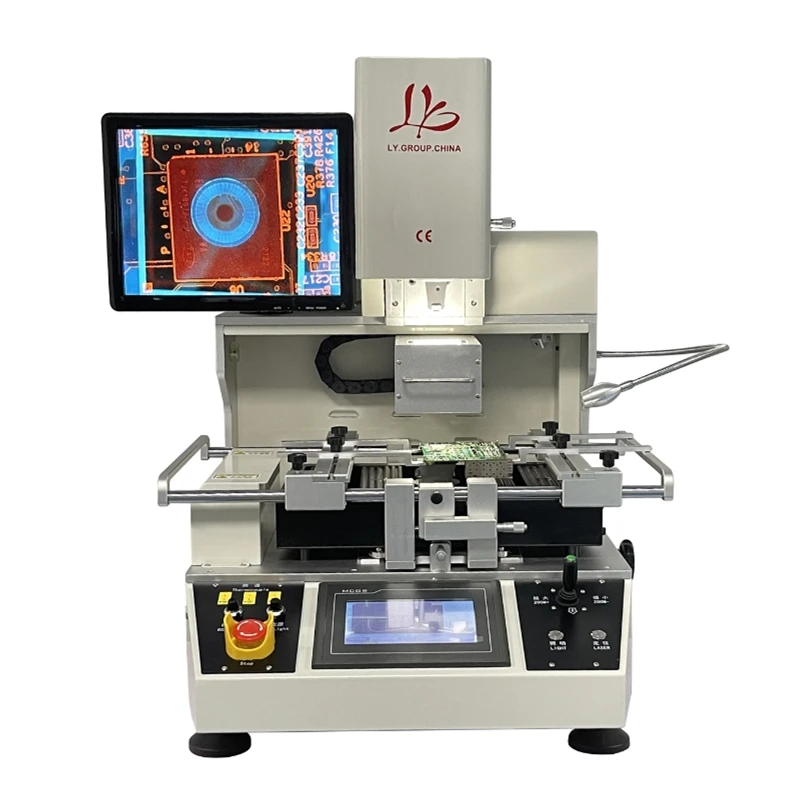

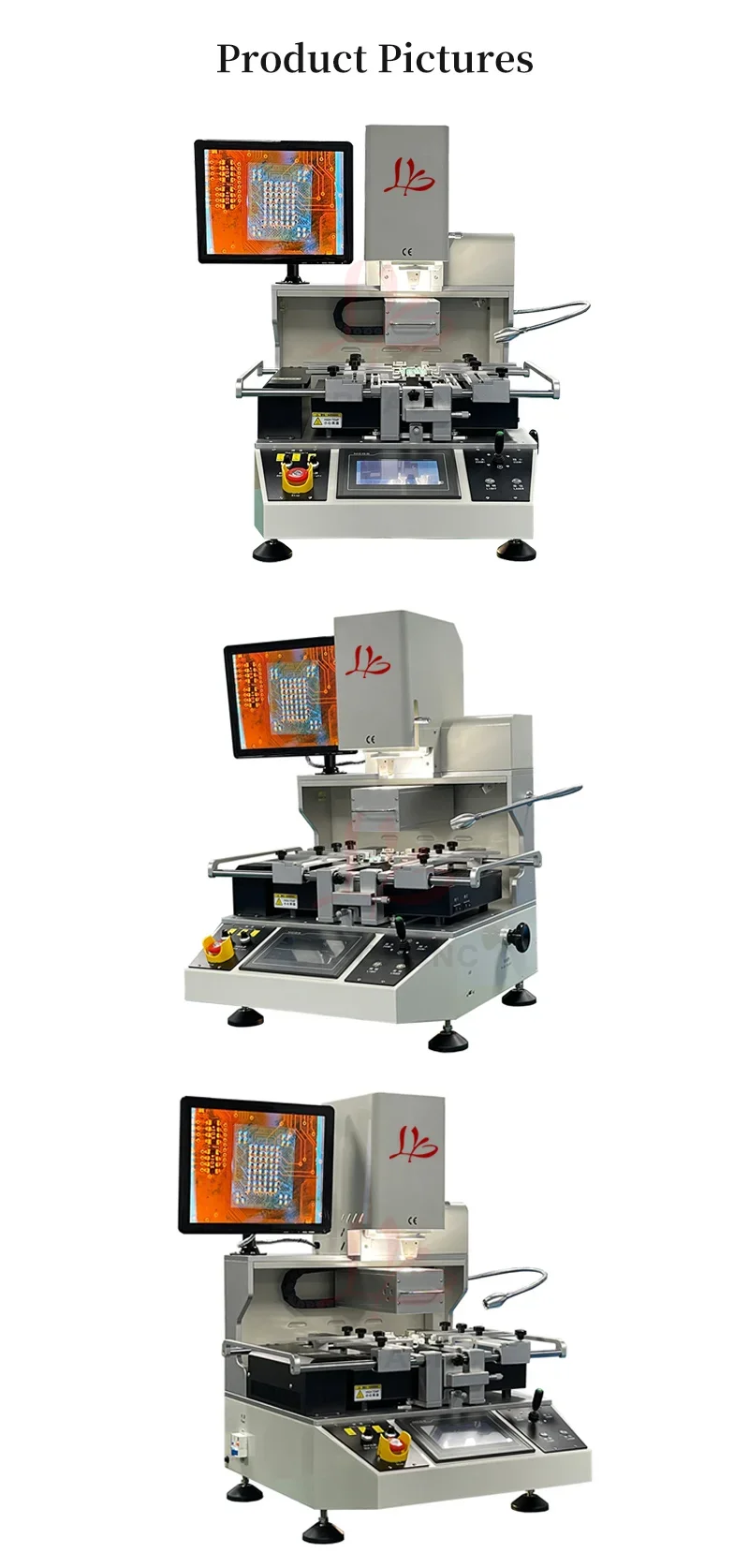

Introdução à estação de retrabalho LY-G700 BGA:

● Sistema independente de controle de temperatura de zona de três temperaturas:

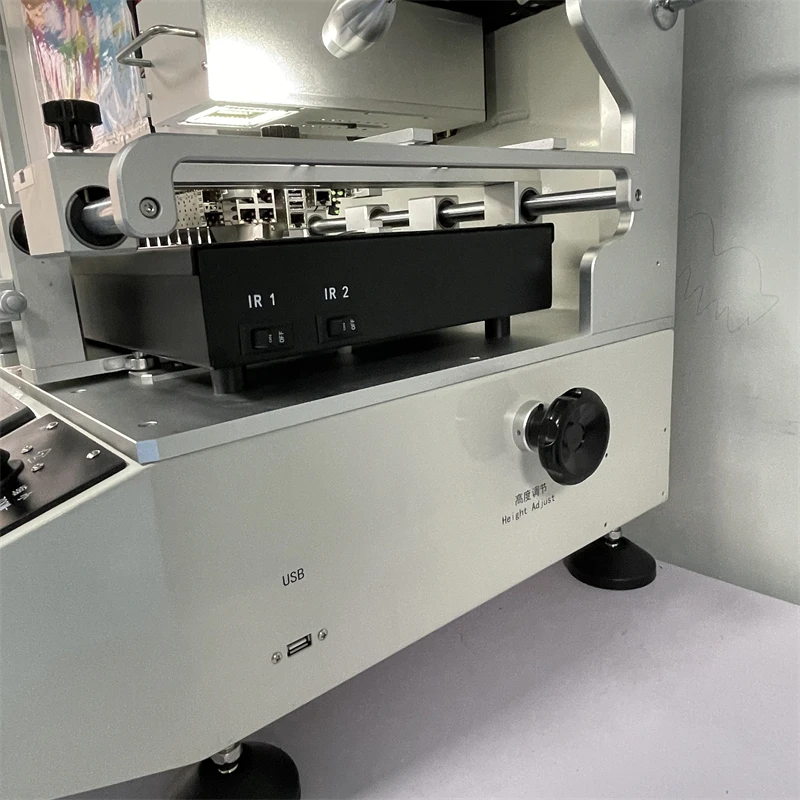

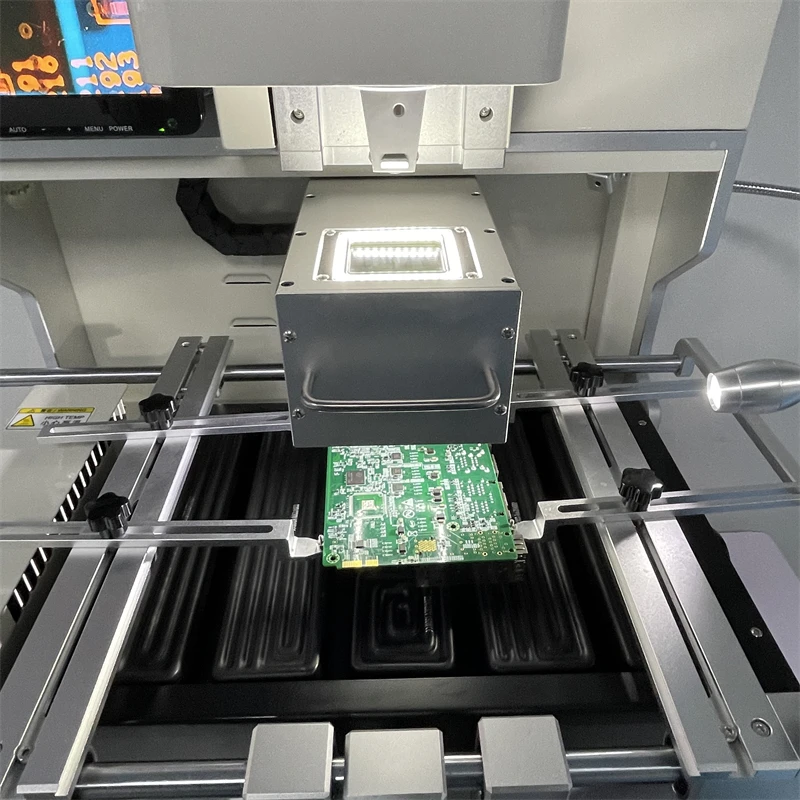

1 As zonas de temperatura superior e inferior são aquecimento de ar quente, zona de pré-aquecimento IR para aquecimento infravermelho, a temperatura é controlada com precisão em ± 2℃, a zona de temperatura superior e inferior pode ser aquecida pela parte superior dos componentes e inferior da PCB ao mesmo tempo, enquanto isso pode ser configurado até 8 controles de temperatura, para que a placa PCB seja aquecida uniformemente, a parte inferior é o grande pré-aquecimento IR, de modo que toda a temperatura do PCB, para evitar deformação, para garantir que o efeito de soldagem, a placa de aquecimento possa ser controlada independentemente pelo aquecimento.

2 chips BGA e placas PCB podem ser aquecidos locais com ar quente ao mesmo tempo, complementados por uma grande área de aquecedores infravermelhos na parte inferior da placa PCB para pré-aquecimento, podem evitar completamente a deformação da placa PCB no processo de retrabalho;através da seleção da zona de temperatura superior pode ser usado individualmente ou na zona de temperatura inferior, e a combinação livre de aquecedores superiores e inferiores Energia.

3 Selecione controle de circuito fechado de termopar tipo K de alta precisão e sistema de autoajuste de parâmetros PID;pode exibir simultaneamente quatro curvas de temperatura e armazenar vários conjuntos de dados do usuário, e tem uma função de análise de curva instantânea;interface de medição de temperatura externa para obter detecção precisa da temperatura, pode ser analisada e calibrada a qualquer momento na aquisição real da curva de temperatura BGA.Ele também pode analisar, definir e corrigir a curva dos parâmetros de temperatura na tela sensível ao toque a qualquer momento.;

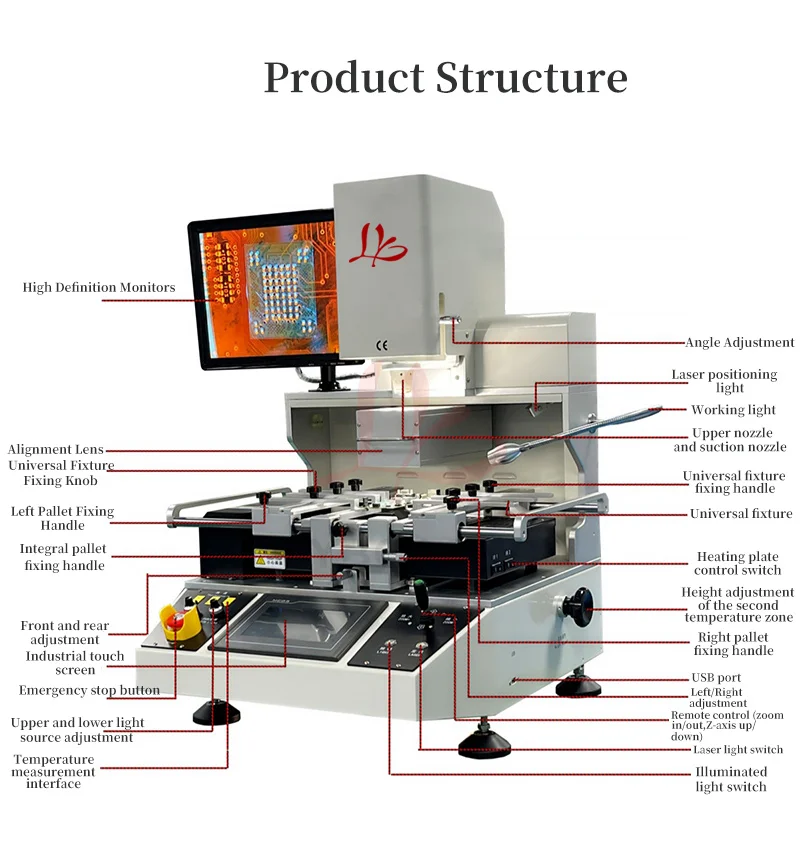

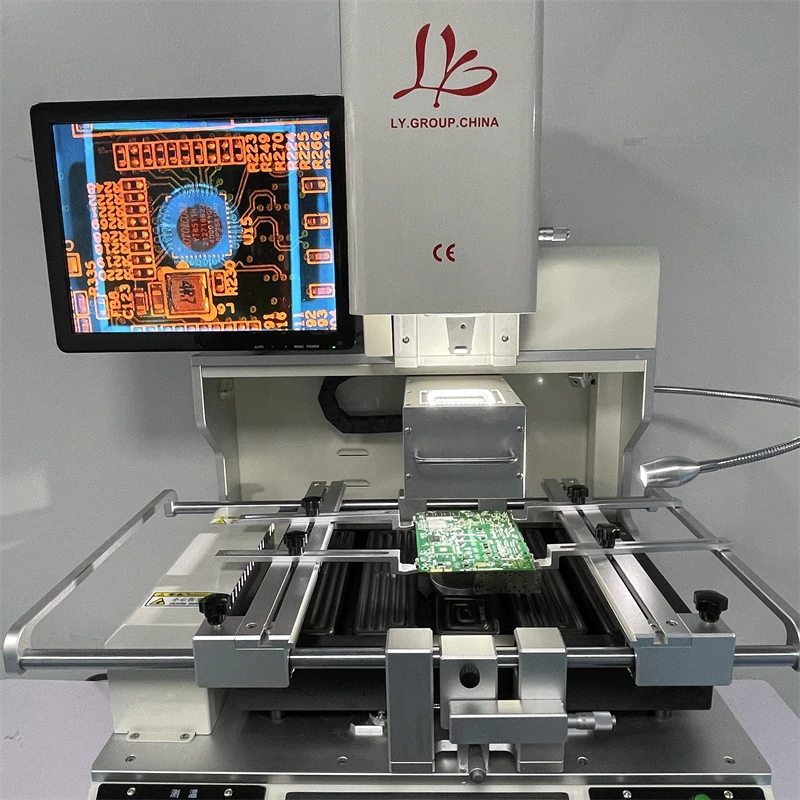

●Sistema de alinhamento óptico preciso: adotando sistema de alinhamento de visão óptica colorida CCD ajustável de alta definição com divisão de feixe, zoom-in, zoom-out e funções de foco automático, e equipado com resolução automática de aberração cromática e dispositivo de ajuste de brilho, que pode ajustar o clareza da imagem;equipado com um monitor LCD de alta definição de 15”.

● Sistema operacional versátil e fácil de usar

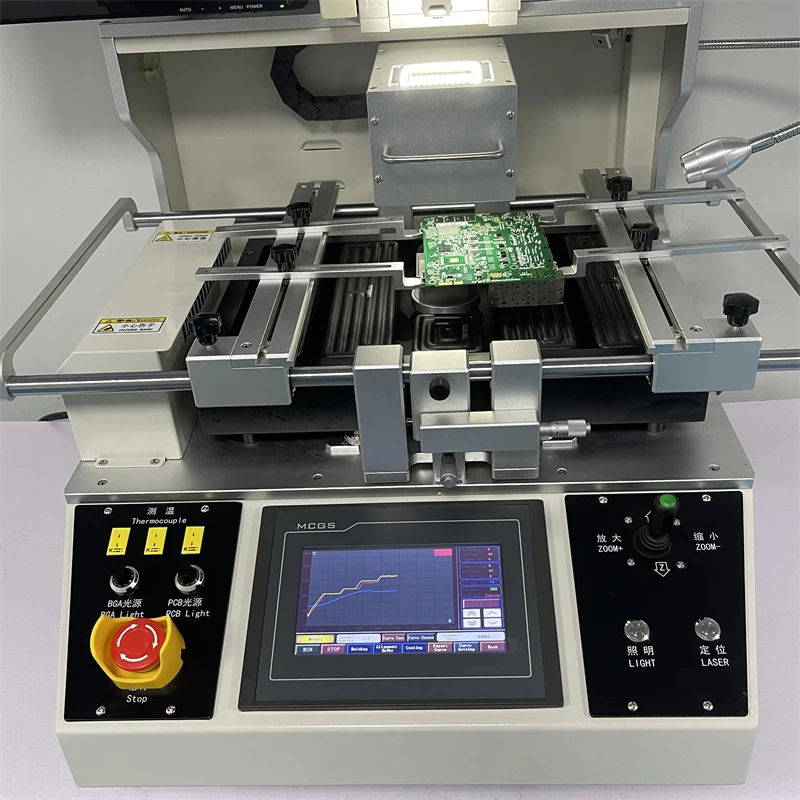

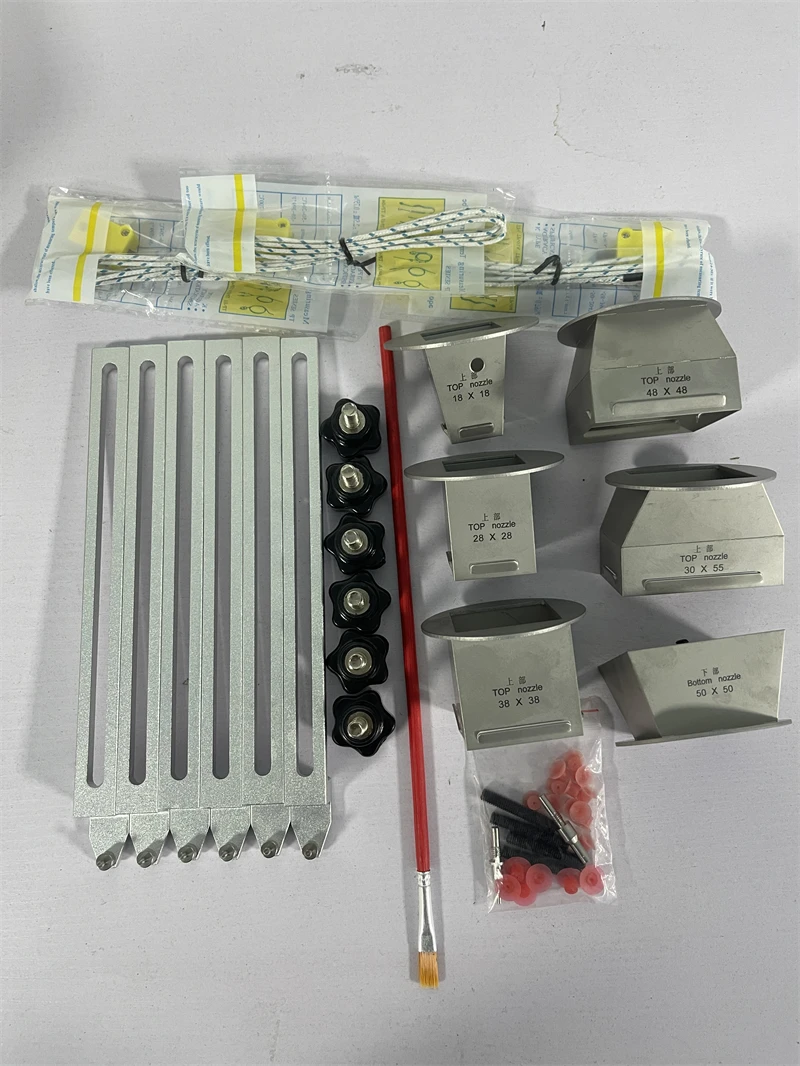

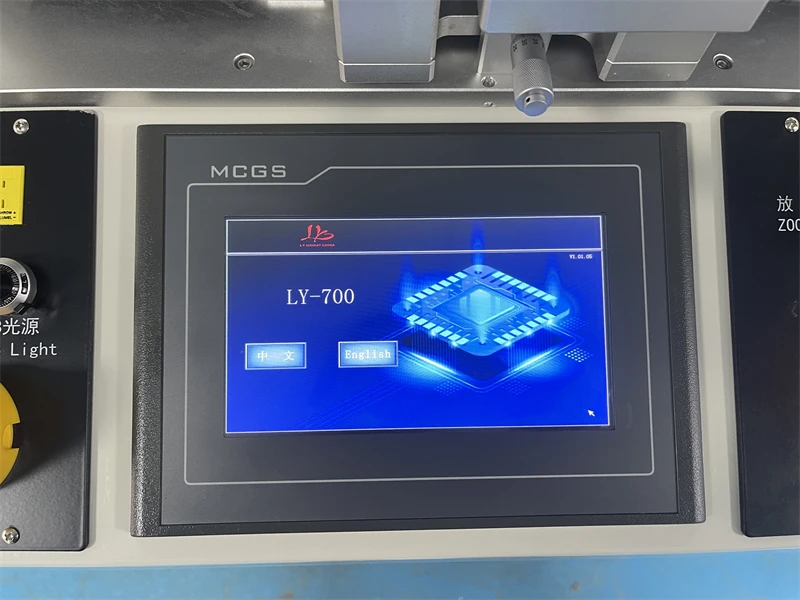

1 Adotando interface homem-máquina com tela de toque de alta definição, dispositivo de aquecimento superior e design integrado de cabeça de montagem.Equipado com uma variedade de especificações de bico BGA de liga de titânio, o bico pode ser girado 360° arbitrário, fácil de instalar e substituir.

2 Os eixos X e Y e o ângulo R são ajustados usando micrômetros para alinhamento preciso e precisão de até ± 0,01 mm.

● Recursos superiores:

1Com 4 modos de operação,Quatro modos: remover, soldar, montar, semiautomático.

.2 Ajuste percentual da velocidade do ar, velocidade do ventilador e perfil de temperatura do chip salvos ao mesmo tempo.

3 trilhos deslizantes acionam a cabeça de aquecimento superior, mais precisão.

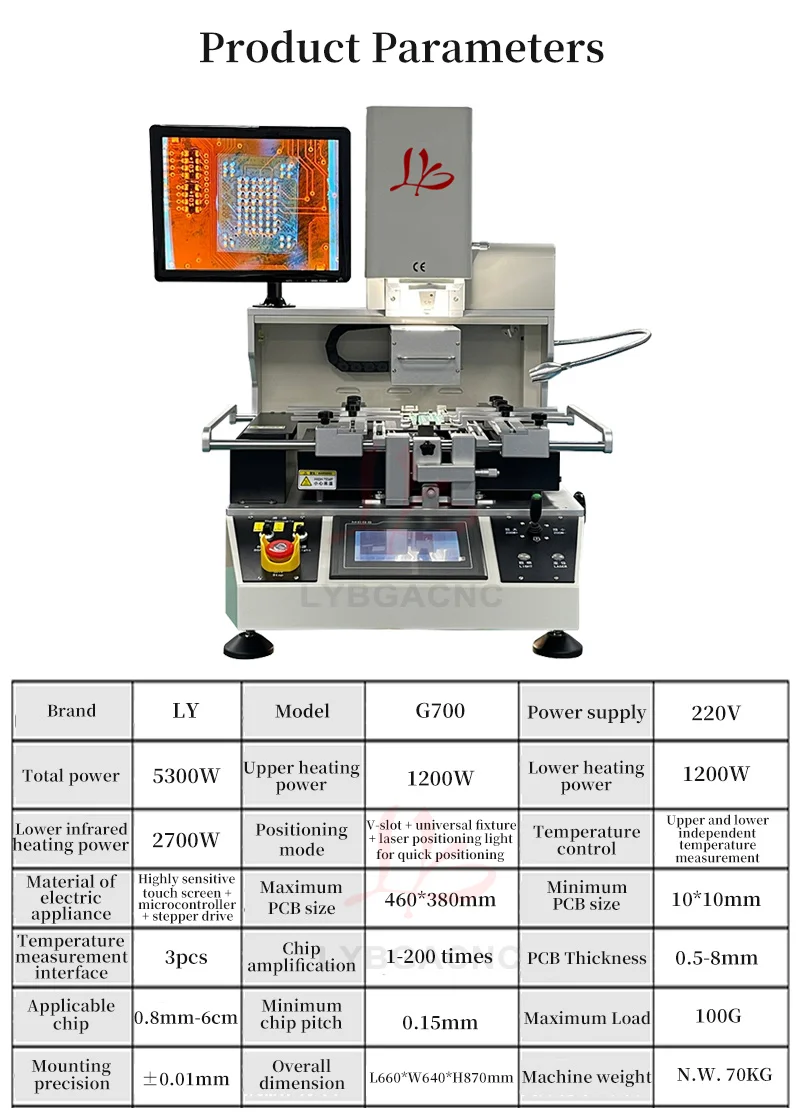

Parâmetros técnicos 三,LY-G700
