- Certificado: NONE
- Químico Hign-em causa: Nenhum
- Origem: CN (Origem)
- Cutomizado: Sim
- Número do modelo: 370C+RH-EC with DISPLAY
- Material: Aço inoxidável
- Power Supply Voltage: AC 65-440V
- sensitive: 2.0±0.02%mV/V
- Alarm Relay: 1 overload output
- Input impeance: 760±10Ω
- Output impedance: 700±2Ω
- Insulation impedance: ≥5000MΩ
- Safe overload ratio: 150%F.S
- Ultimate overload: 200% F.S
- Total error: ±0.5%F.S
- Material: Alloy Steel
- Cable Lengthr: 8m
- Creep error: ±0.02% F.S.
- Protection Class: IP67/IP68
- Fixing method: Clamp on wire rope
- Application: Overload measuring protection

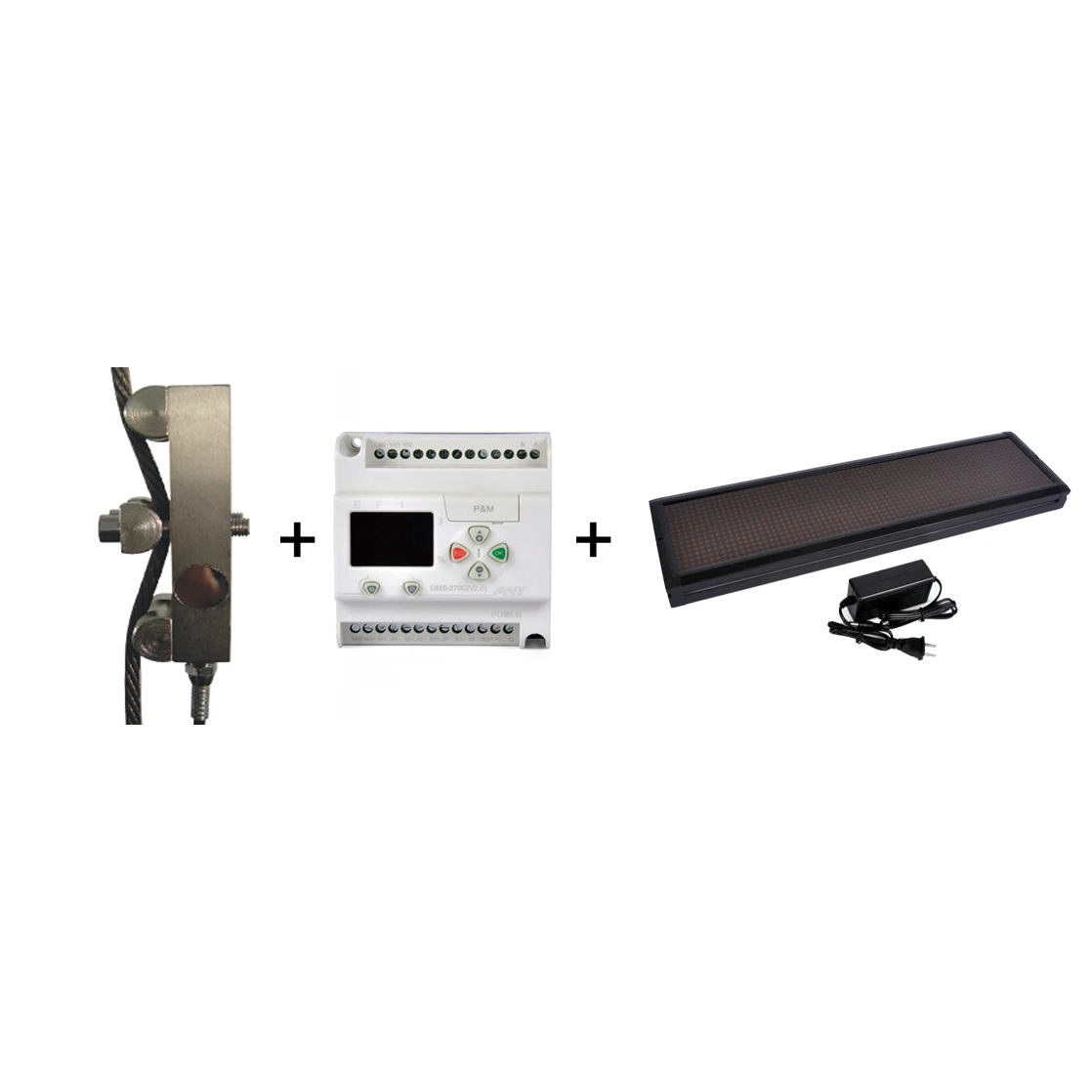

Sistema de observação de pesagem de sobrecarga tipo split SUMMIT Controlador OMS-370C + RH-EC + 9 dígitos GRANDE DISPLAY Tamanho: 58 * 160 * 40 mm F3.75-9N Com carregador
Descrição:

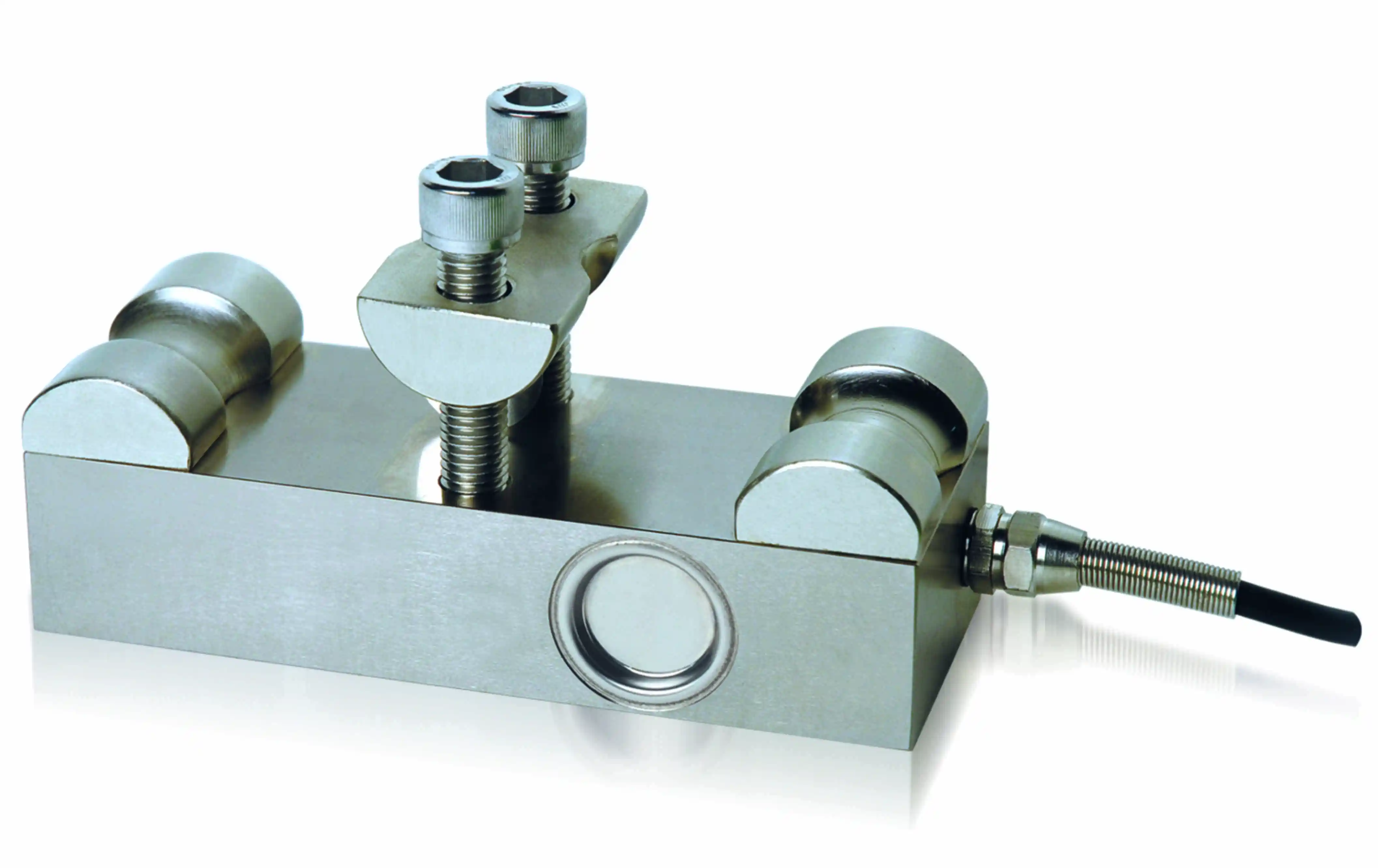

A série RH-EC de célula de carga de cabo de aço fixada é uma célula de carga de baixo custo especialmente projetada para medir a força de tensão na corda de elevação.A fácil instalação não requer que a talha seja desmontada nem modificada, e o sensor de carga de cabos da série RH-EC cobre uma grande variedade de cabos de 8 a 36 mm de diâmetro e cargas de 2.000 kg a 10.000 kg (sob a condição de corda: 1: 1 ), dependendo das quedas de cobertura da corda.Juntamente com um condicionador de carga (

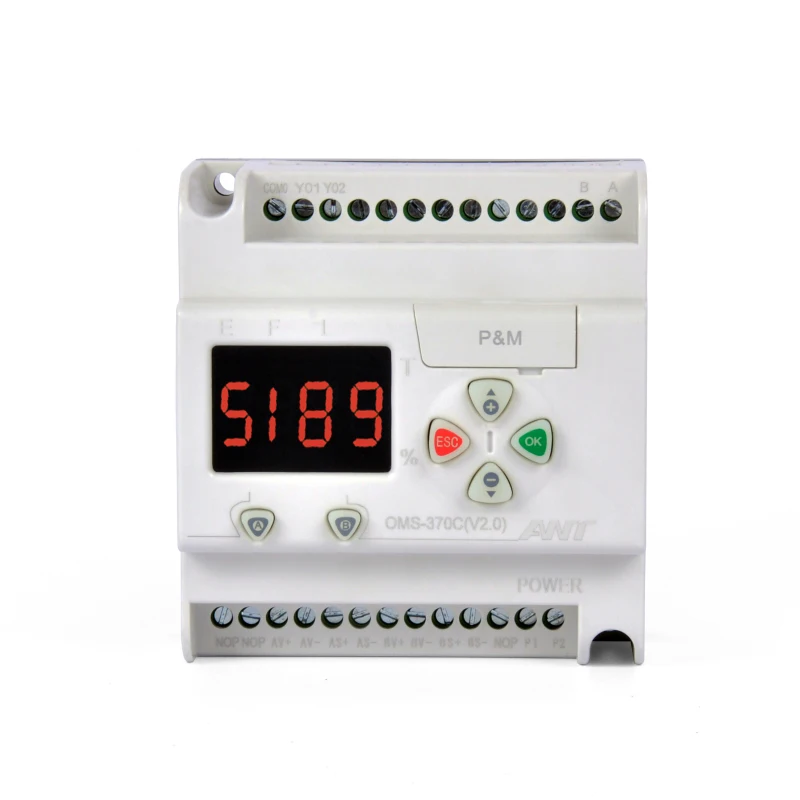

OMS-370C
,
SUMT-QZX(B)
) e um display digital M=, estes sensores de carga presos por cabo constituem um sistema de medição completo para visualizar e monitorar continuamente cargas e detectar sobrecargas
Aplicação:

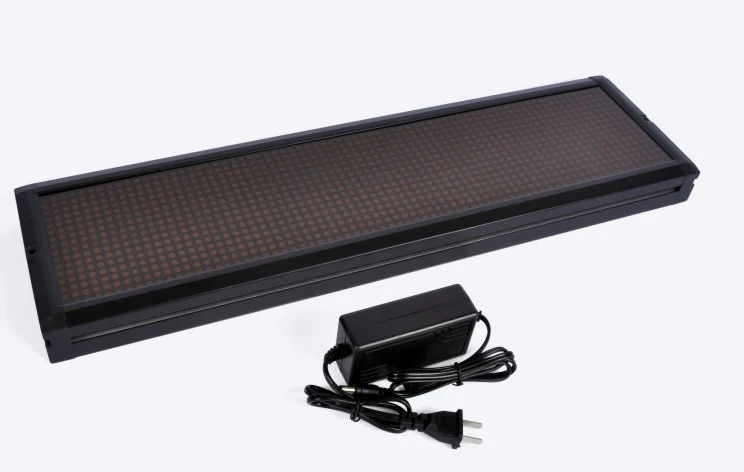

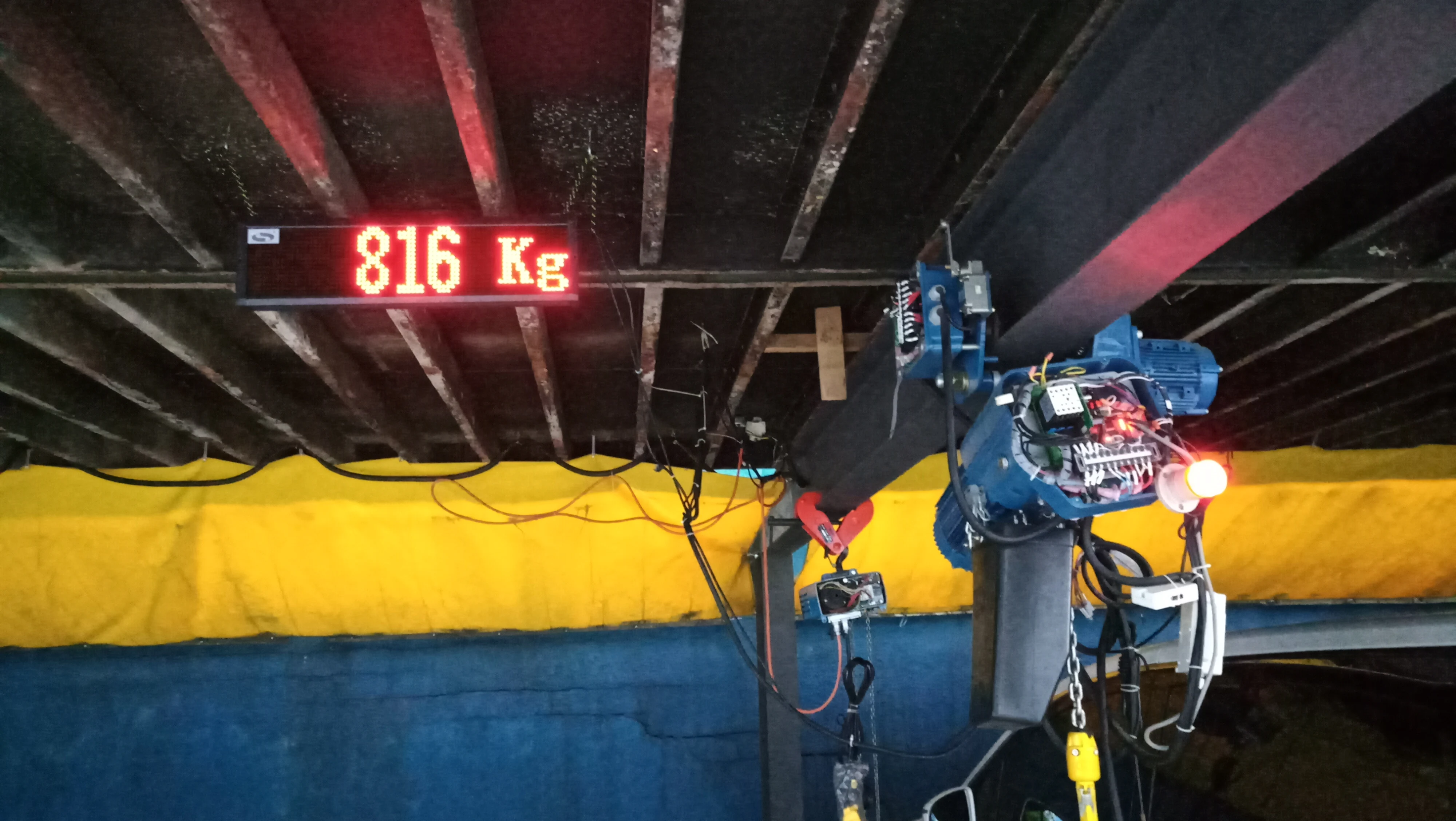

O sensor de célula de carga de cabo de aço é recomendado para medir carga e sobrecarga para garantir a segurança de instalações de elevação industrial, guindastes suspensos, guinchos e talhas.É perfeitamente adequado para implementação em sistemas de elevação existentes, a fim de atualizar em conformidade com os padrões reais de segurança sem modificações pesadas.Recomenda-se que seja usado com condicionadores de carga (OMS-370C, SUMT-QZX(B)) facilmente acoplado a um display digital de 9 dígitos (cor vermelha)
Nota: Devido ao desenvolvimento contínuo de produtos, a SUMIT reserva-se o direito de modificar as especificações sem aviso prévio.
Sensor de tensão do cabo de aço: RH-EC |
|||
Carga nominal |
2T/3T/5T/10T |
Sobrecarga final |
200% FS |
Diâmetro do cabo de aço |
8-22mm/18-36mm |
Erro total |
±0,5% F.S |
Sensibilidade |
2,0±0,02%mV/V |
Material |
Stell de liga |
Tensão de excitação |
5-12 VCC |
Comprimento do cabo |
8/9m |
Impância de entrada |
760±10Ω |
Erro de fluência |
±0,02% F.S. |
Impedância de saída |
700±2Ω |
TC ESPAN |
±0,02%F.S/10℃ |
Impedância de isolamento |
≥5000MΩ |
Temperatura de trabalho |
-30℃~+70℃ |
Taxa de sobrecarga segura |
150%FS |
Classe de proteção |
IP67/IP68 |
Sensor de carga do cabo de aço RH-EC Tamanho:
Mo del |
Diâmetro de corda adequado |
Capacidade |
Carga nominal de cada cabo de aço |
L (cm) |
H (cm) |
B (cm) |
RH-EC-2T |
8~21mm |
2000kg |
6000kg |
140 |
25 |
48 |
RH-EC-3T |
8~21mm |
3000kg |
9000kg |
140 |
25 |
48 |
RH-EC-5T |
8~21mm |
5000kg |
15.000kg |
140 |
25 |
48 |
RH-EC-10T |
24~36mm |
10000kg |
20.000 kg |
180 |
32 |
70 |
