Sonda de alimentação VDIAGTOO V500PRO:

2025 VDIAGTOOL V500PRO é uma ferramenta de sonda elétrica automotiva 2 em 1.O modo 1 é equivalente à função do testador de sonda de potência V500, e o modo 2 é equivalente à função do localizador de curto aberto V210.O testador de circuito VDIAGTOOL V500PRO pode fornecer aos clientes uma solução completa para diagnóstico de circuito automotivo, cobrindo todos os testes de circuito:

✔️Teste inteligente;

✔️Modo multímetro (tensão, resistência, diodo e curto-circuito, corrente, frequência);

✔️Teste de relé;

✔️Modo osciloscópio;

✔️Teste do injetor;

✔️Fonte de alimentação 0-5V;

✔️Ativação de componentes;

✔️Detecção positiva e negativa;

✔️Teste de diodo;

✔️Teste de curto-circuito/circuito aberto;

✔️Rastreamento de fios.

Principais razões para escolher ferramentas de sonda de energia automotiva VDIAGTOOL V500PRO:

1. Modo multímetro (tensão, resistência, diodo e curto, corrente, frequência):

A sonda de potência do circuito automotivo VDIAGTOOL V500PRO suporta o modo multímetro, que é usado principalmente para medir tensão, corrente e resistência, etc., no testador de sonda de circuito de energia inteligente automático.Esses dados de medição podem ser usados para avaliar o desempenho do sistema elétrico automotivo, identificar a fonte de falhas, garantir o funcionamento normal de baterias, geradores, sensores e outros componentes elétricos e, assim, melhorar a confiabilidade e segurança geral do veículo.

2. Teste inteligente:

A função do testador de circuito VDIAGTOOL V500PRO 9V-30V com cabo de 20FT é principalmente para melhorar a eficiência e a precisão dos testes.Na detecção de circuito, a sonda de potência V500PRO com teste inteligente pode identificar automaticamente o status do circuito e os tipos de falhas e fornecer análise de dados em tempo real para reduzir erros de operação manual.

3. Modo de osciloscópio:

A função dosciloscópio é usada em detectores de circuito para monitorar e analisar a forma de onda dos sinais elétricos em tempo real.Pode ajudar os clientes a observar mudanças de sinal, julgar a frequência, amplitude e formato do sinal, identificando assim rapidamente problemas no circuito.Essa conveniência permite que os clientes diagnostiquem as falhas com mais precisão, otimizem o projeto do circuito e melhorem a eficiência do trabalho.

4.Teste de relé:

A sonda de energia do carro VDIAGTOOL V500PRO com teste de relé pode garantir que o relé funcione normalmente sob diferentes condições de tensão e carga para evitar possíveis falhas.Este testador de circuito de 9V-30V oferece aos clientes a conveniência de melhorar a segurança e a estabilidade do equipamento, reduzindo o tempo de inatividade do sistema e os custos de manutenção causados por falhas no relé.

Fonte de alimentação de 5,0-5 V:

As ferramentas de diagnóstico do sistema elétrico inteligente do carro VDIAGTOOL V500PRO suportam fonte de alimentação de 0-5V.Seu maior uso é fornecer fonte de alimentação estável de baixa tensão para circuitos e é adequado para acionar vários componentes e módulos eletrônicos.Especificamente, muitas vezes alimenta dispositivos de baixo consumo, como sensores, microcontroladores, luzes LED, módulos Bluetooth e Wi-Fi.

6. Teste de ativação de componentes e injetor de combustível:

O teste do injetor e a ativação dos componentes fornecem métodos de diagnóstico eficientes e diretos para testar diretamente o status de funcionamento dos componentes principais sem desmontagem, fornecer feedback em tempo real, localizar falhas rapidamente e verificar a confiabilidade do sistema de controle.Além disso, essas duas funções também apoiam a manutenção preventiva, ajudam a otimizar o desempenho geral do sistema e evitam maiores problemas causados por falhas nos componentes.

7. ampla compatibilidade:

O testador de circuito automotivo VDIAGTOOL V500PRO tem ampla compatibilidade e suporta diagnóstico de circuito de energia de carros, caminhões, motocicletas e até navios;ao mesmo tempo, suporta a medição de tensão operacional de 9V - 30V DC, 0.Tensão de 1V -100V, resistores 0KR - 200KR.

8. suporte para 9 idiomas:

O localizador de disjuntor de sonda de circuito de energia automotivo VDIAGTOOL V500PRO 2 em 1 suporta 9 idiomas, como inglês, chinês, francês, espanhol, alemão, russo, italiano, português, polonês, etc., para evitar dificuldades operacionais ou mal-entendidos devido a barreiras linguísticas e reduzir O tempo que leva aos clientes para encontrar informações ou traduzir documentos permite aos usuários compreender as funções do equipamento mais rapidamente e focar nas tarefas de diagnóstico de circuito.

9. Atualização on-line e garantia de 2 anos e suporte técnico 24 horas por dia, 7 dias por semana:

O analisador de sonda de circuito de potência VDIAGTOOL V500PRO suporta atualização on-line, garantia de qualidade de 2 anos e garantia técnica profissional 24 horas para proteger seu serviço pós-venda.

VDIAGTOOL V500 PRO MODE 1 Teste inteligente e modo multímetro:

1.Design prático:

2. Teste inteligente:

Diferente dos testadores de circuito de energia tradicionais, o 2520 VDIAGTOOL V500PRO 2 EM 1 Detector de Disjuntor de Sonda de Circuito de Energia Automotiva pode identificar automaticamente os sinais em teste, como tensão, corrente, resistência e outros parâmetros no circuito, e economizar tempo de comutação entre diferentes testes modos, permitindo que os clientes se concentrem no reparo de falhas no circuito.

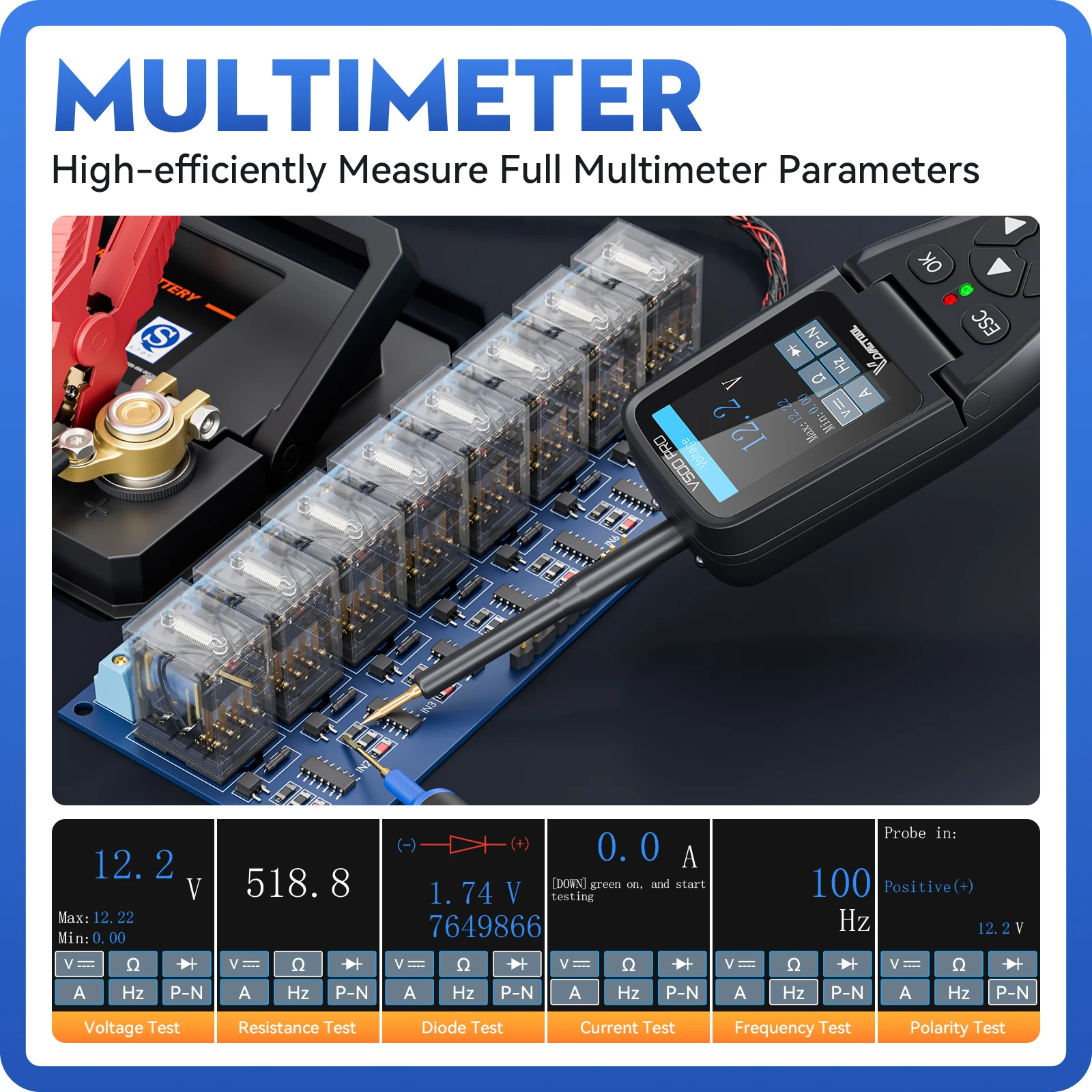

3. modo multímetro:

Multímetro: O multímetro no detector de sonda de circuito inteligente VDIAGTOOL V500PRO é usado principalmente para medir parâmetros básicos como tensão, corrente, resistência, etc.no circuito, e possui uma ampla faixa de medição:

👉Teste de tensão: 0,1-100 V;

👉Teste de resistência: 0KR-200KR;

👉Teste atual: 2mA-25A;

👉Teste de frequência: 10Hz-1MHZ;

👉Osciloscópio: 10Hz-100KHZ.

TESTE DE RELOS VDIAGTOOL V500 PRO MODO 1:

➤O teste de relé é o processo de verificação da função e do desempenho de um relé para garantir que ele funcione corretamente no circuito.Ao testar a tensão da bobina do relé, resistência, status do contato, etc., é possível diagnosticar se o relé está danificado ou falha, o que é crucial para manter a confiabilidade e segurança do sistema elétrico.Os testes de relé comuns incluem:

👉 Teste de tensão;

👉 Teste de resistência da bobina;

👉Teste de ação do relé;

👉Teste de atraso e retenção do relé.

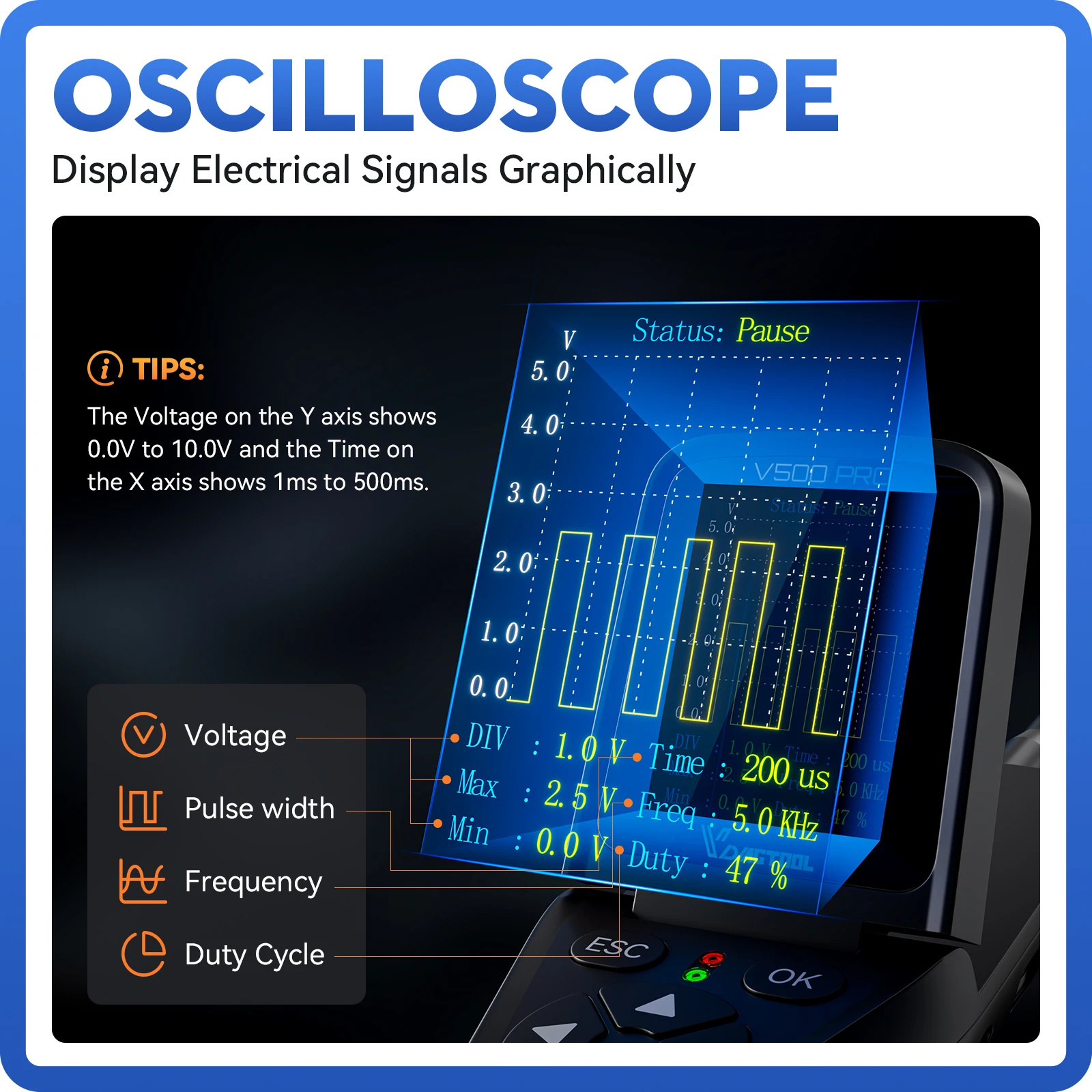

Função do osciloscópio VDIAGTOOL V500 PRO MODE 1:

1. Faixa de parâmetros:

👉Faixa de medição de frequência: 10Hz-1000Khz

👉Exibição da forma de onda: 10Hz-100Khz

2. Função do osciloscópio:

✔️Diagnóstico visual de falhas:

O modo osciloscópio visualiza o sinal e exibe intuitivamente a mudança da forma do sinal, o que torna conveniente para os clientes identificar rapidamente comportamentos anormais no circuito, como distorção da forma de onda, atenuação do sinal e outros problemas;

✔️Detectar problemas transitórios:

Problemas transitórios no circuito (como picos de tensão instantâneos, interferência de pulso, etc.)às vezes não são capturados por ferramentas de medição estática (como multímetros).O osciloscópio pode exibir esses sinais transitórios em tempo real, o que ajuda a encontrar falhas transitórias, como flutuações da fonte de alimentação ou sinais instáveis;

✔️ Análise de frequência:

O osciloscópio pode não apenas exibir a forma de onda de tensão ou corrente, mas também ajudar os usuários a medir a frequência, o período e outras características do sinal.Isto é muito útil para depurar e otimizar circuitos de oscilação, circuitos de relógio ou circuitos de comunicação sem fio, ajudando os clientes a diagnosticar com precisão as características de frequência do circuito;

✔️Capture falhas repetitivas:

Para falhas periódicas, o osciloscópio pode encontrar o problema capturando e analisando as mudanças periódicas do sinal.Por exemplo, os usuários podem ver se há repetidas interferências de ruído ou interrupção de sinal, o que ajuda a localizar com precisão a causa da falha.

VDIAGTOOL V500 PRO MODO 1 FONTE DE ENERGIA 0-5V:

➤A fonte de alimentação de 0-5 V fornece uma fonte de alimentação de baixa tensão estável e ajustável para o diagnóstico do circuito dos clientes.Ele pode simular tensão de entrada, sensores de depuração, testar o comportamento do circuito e calibrar sistemas.A fonte de alimentação de 0-5 V é comumente usada para detectar os seguintes dispositivos eletrônicos de baixa potência e sistemas de sensores:

✔️Sensores: sensores de oxigênio, sensores de temperatura, sensores de pressão, etc.;

✔️Módulos de acionamento do motor: janelas elétricas, assentos elétricos, etc.;

✔️Módulos de comunicação integrados: interface de barramento CAN e outros módulos de comunicação de baixa potência;

✔️Relés e interruptores: luzes, ventiladores e sistemas de áudio;

✔️Indicadores LED: luzes de falha do motor, luzes de advertência de pressão de óleo, etc.

➤No diagnóstico do circuito, a fonte de alimentação de 0-5 V pode trazer as seguintes conveniências aos clientes:

✔️Saída de energia estável: Fornece tensão estável e ajustável de 0-5V para garantir que circuitos e equipamentos de baixa tensão possam funcionar normalmente dentro da faixa de projeto, evitando danos aos componentes ou anormalidades funcionais causadas por flutuações de tensão;

✔️Depuração e testes convenientes: Como fonte de sinal analógico, os usuários podem ajustar facilmente a tensão de saída para vários testes e depurações de circuito, verificar rapidamente o impacto de diferentes entradas de tensão no circuito e melhorar a eficiência da solução de problemas;

✔️Alta segurança: Em comparação com fontes de alimentação de alta tensão, as fontes de alimentação de 0-5V são adequadas para componentes eletrônicos sensíveis, reduzindo o risco durante o processo de teste, evitando aplicação acidental de tensão excessiva e danos ao equipamento e melhorando a segurança de uso.

VDIAGTOOL V500 PRO MODE 1 Ativação de componentes e teste do injetor:

1. Ativação de componentes:

A ativação de componentes é usada principalmente em testadores de circuito para confirmar e testar a função e o status de cada componente do circuito.Ao ativar diferentes componentes, os usuários podem identificar rapidamente as falhas e garantir o funcionamento normal do circuito.Isto proporciona aos clientes conveniências práticas como economizar tempo, melhorar a eficiência da manutenção e reduzir custos desnecessários de substituição.

2. Teste do injetor:

👉Modo 1: Um eletrodo positivo de 250 milissegundos;

👉 Modo 2: Ciclo positivo por 7 milissegundos, negativo por 20 milissegundos em 1,4 segundos;

👉 Modo 3: Faça o ciclo do eletrodo positivo por 4 milissegundos e o eletrodo negativo por 10 milissegundos em 1,4 segundos;

👉Modo 4: Saída contínua de pólo positivo por 7 milissegundos e pólo negativo por 20 milissegundos.

3. Através de testes de injetores, os clientes podem trazer as seguintes conveniências:

✔️Diagnóstico de falhas: identifique rapidamente problemas do injetor, como bloqueio do injetor, quantidade irregular de injeção, vazamento do injetor, etc., para reduzir o tempo de solução de problemas;

✔️Otimização de desempenho: garantir o funcionamento normal do injetor, melhorar a eficiência do motor e a potência de saída;

✔️Economia de custos: evite a substituição desnecessária do injetor e reduza os custos de reparo e manutenção.

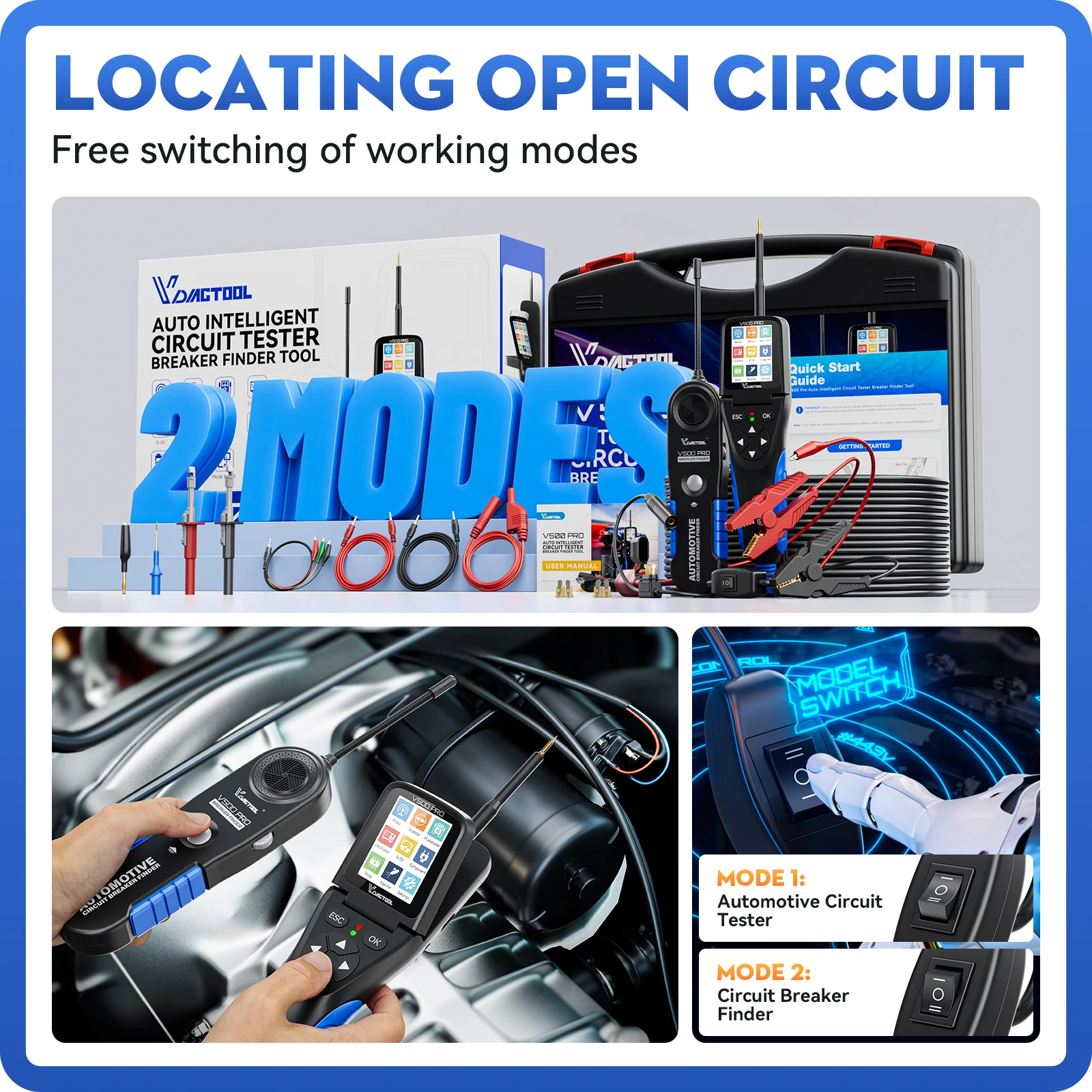

VDIAGTOOL V500 PRO MODE 2 Disjuntor Finder:

Quando VDIAGTOOL V500PRO 2 EM 1 Sonda de circuito de energia do carro aberta Short Finder muda para o modo 2, é equivalente ao V210, com 2 métodos de teste:

Ampla compatibilidade do V500 PRO:

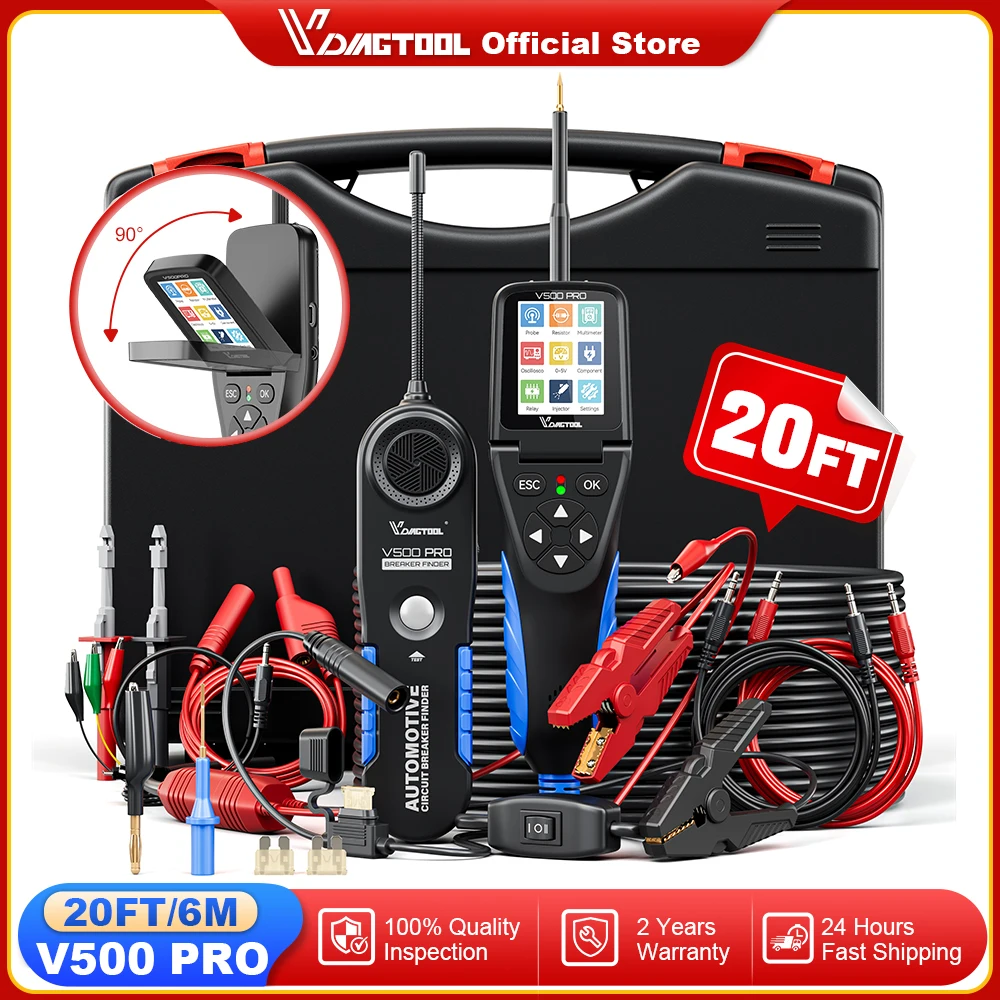

Lista de embalagem:

✔️Testador de sonda de circuito V500 Pro x 1

✔️Localizador de circuito aberto V500 Pro x 1

✔️Ponta da sonda × 1

✔️Ponta de sonda fina × 1

✔️Cabo de extensão da ponta da sonda x 1

✔️Sonda de perfuração de fio x 2

✔️Cabo de teste de banana para plugue banana × 2

✔️Fusível x 3

✔️Cabo de teste de relé x 1

✔️Clipe de bateria jacaré × 1

✔️Cabo de dados tipo C x 1

✔️Manual do usuário × 1

✔️ Plugue banana para clipe de jacaré x 1
