Kit inicial meshtástica RAK WisBlock | O kit meshtástico básico RAK4631 para LoRa | 800MHz

800 MHz para EU868 / IN865/ RU864

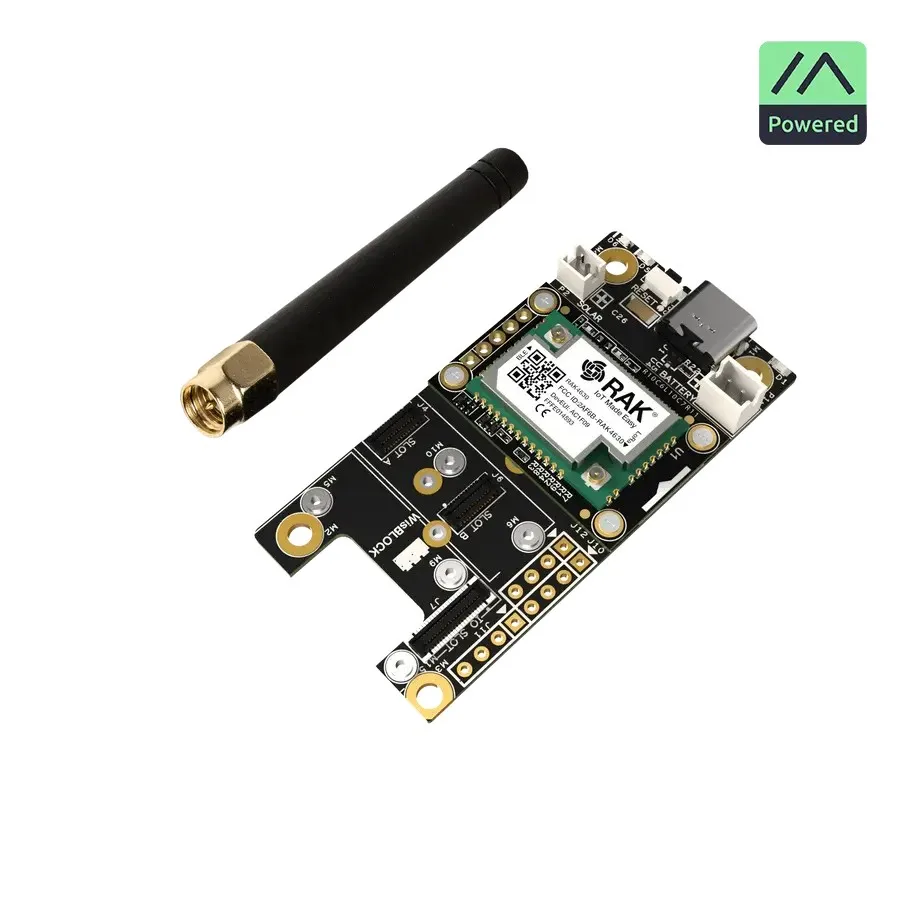

• Type1 - Placa Base e Mods 1-Placa Base RAK19007 - sem módulos adicionais - antena de borracha de 2dBi

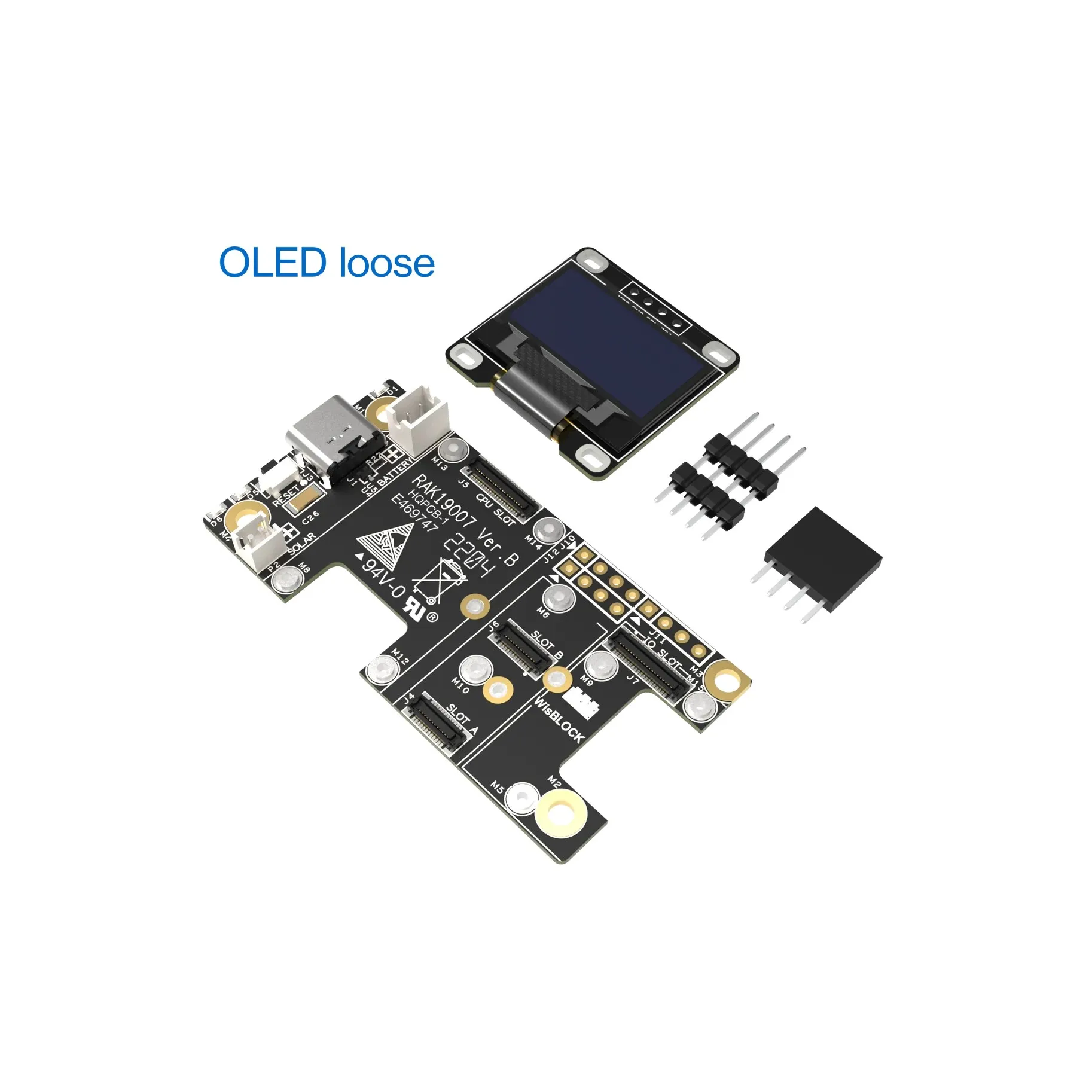

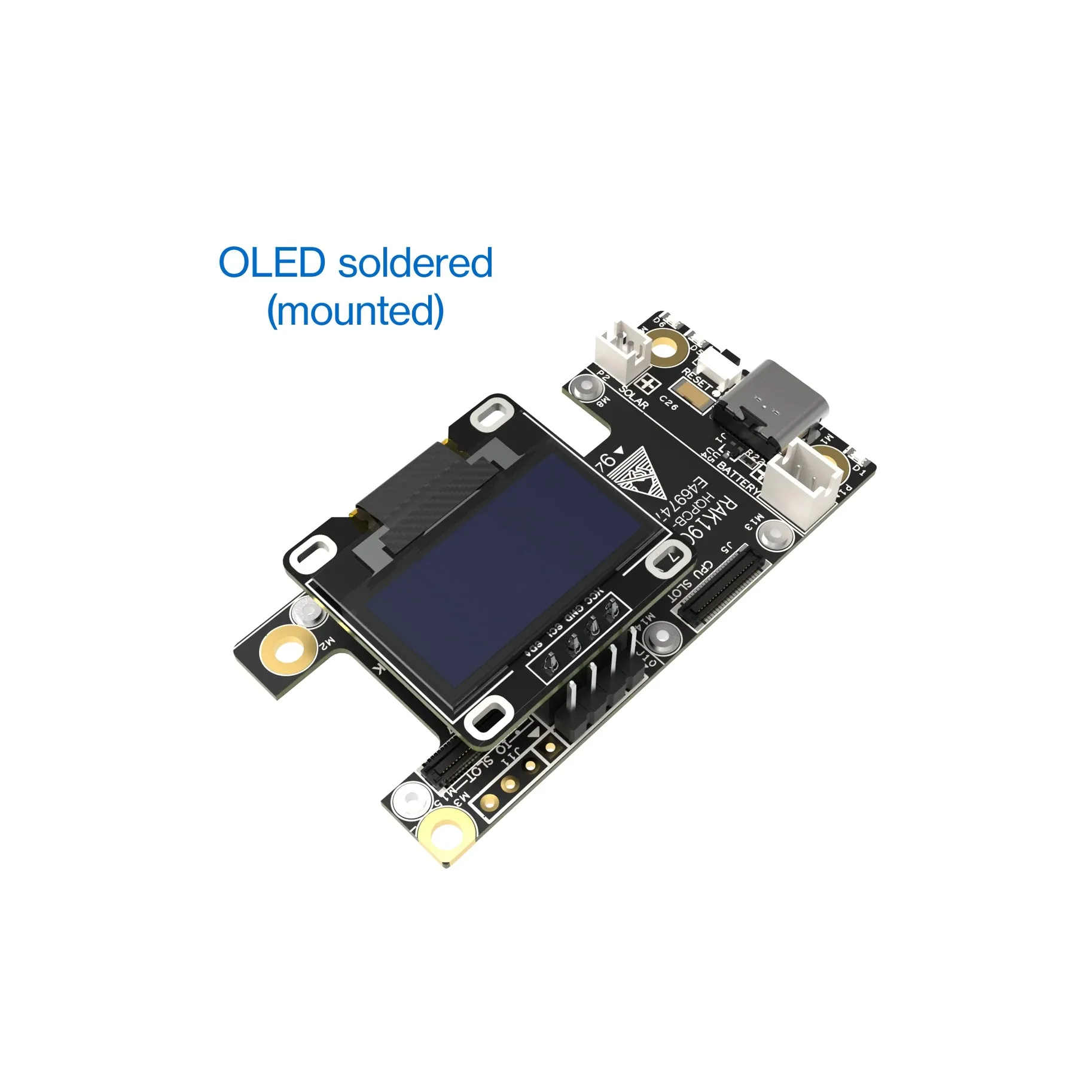

• Type2 - Placa Base e Mods 2- Placa base RAK19007 - Tela OLED RAK1921 - Antena de borracha 2dBi

• Type3 - Placa Base e Mods 3- Placa Base RAK19007 - Módulo GNSS RAK12501 - Sensor Acc RAK1904 - Antena de borracha 2dBi

• Type4 - Placa Base e Mods 4- Placa Base RAK19007 - Display OLED RAK1921 - Módulo GNSS RAK12501 - Sensor Acc RAK1904 - Antena de borracha 2dBi

• Type5 - Placa Base e Mods 5- Placa Base RAK19007 - Módulo Ethernet RAK13800 - Módulo PoE RAK19018 - Antena de borracha 2dBi

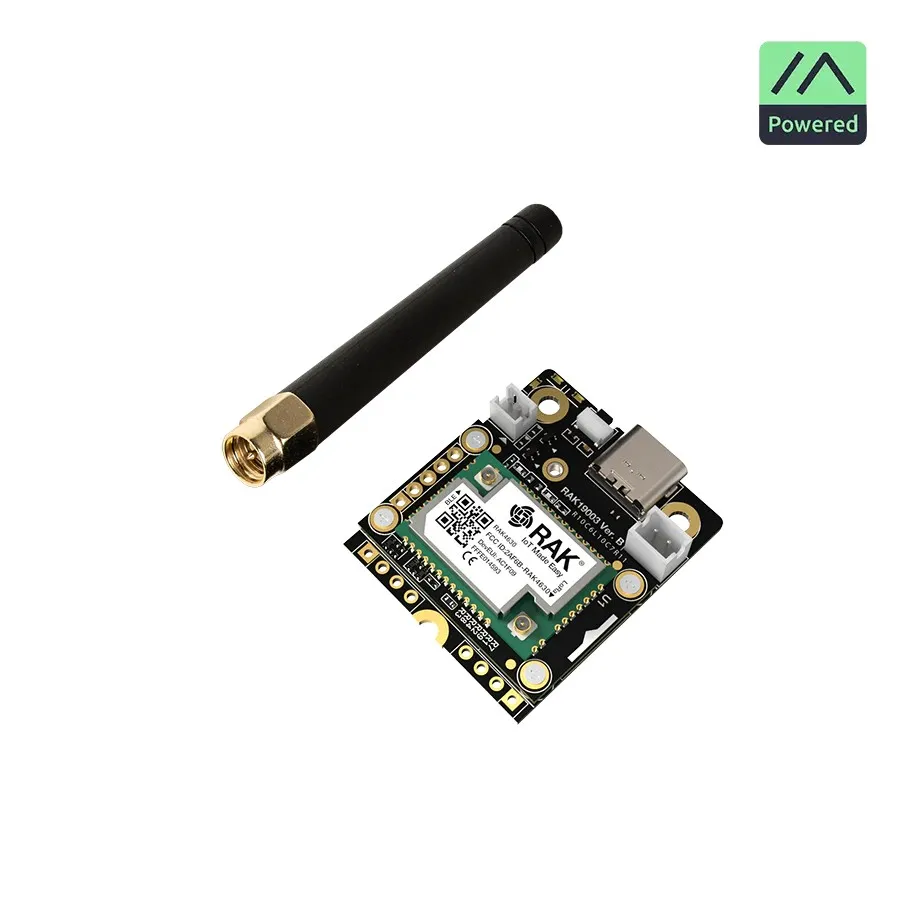

• Type6 - Placa Base e Mods 6- Placa Base RAK19003 - sem módulos adicionais - antena de borracha de 2dBi

• Type7 - Placa Base e Mods 7- Placa Base RAK19003 - Tela OLED RAK1921 - Antena de borracha 2dBi

• Type8 - Placa Base e Mods 8- Placa Base RAK19003 - Módulo GNSS RAK12501 - Sensor Acc RAK1904 - Antena de borracha 2dBi

• Type9 - Placa Base e Mods 9- Placa Base RAK19003 - Display OLED RAK1921 - Módulo GNSS RAK12501 - Sensor Acc RAK1904 - Antena de borracha 2dBi

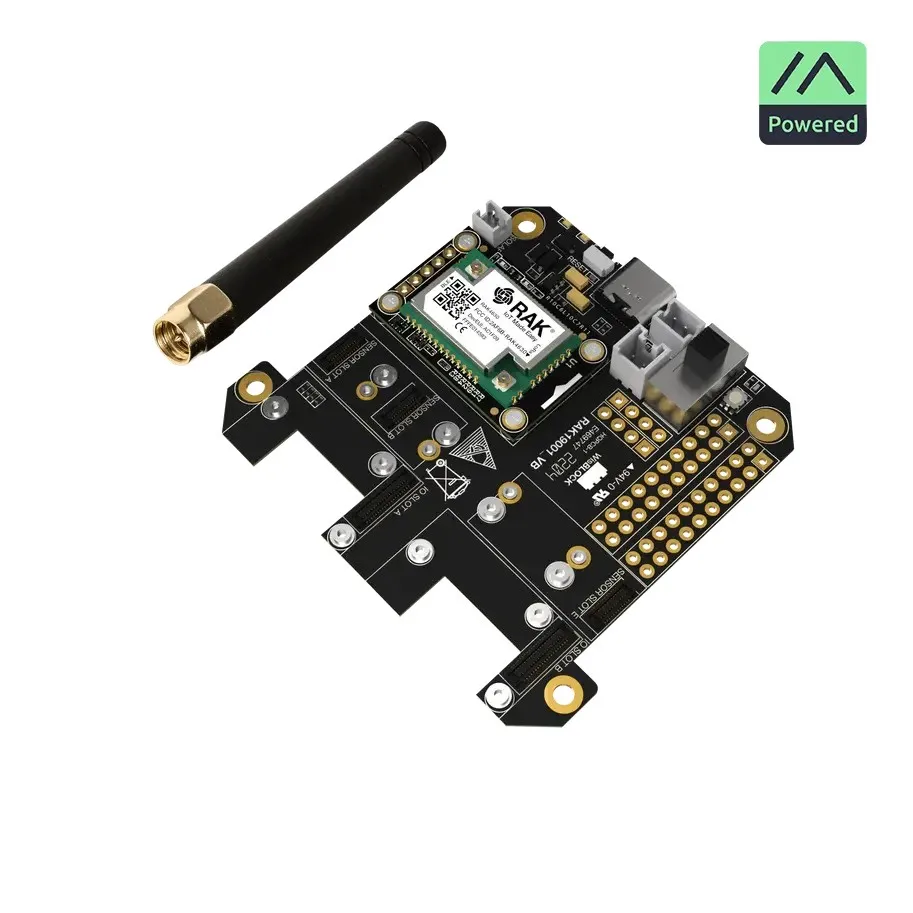

• Placa Base Type10 e Mods 10- Placa Base RAK19001 - sem módulos adicionais - antena de borracha de 2dBi

• Placa Base Type11 e Mods 11- Placa Base RAK19001 - Tela OLED RAK1921 - Antena de borracha 2dBi

• Placa Base Type12 e Mods 12- Placa Base RAK19001 - Módulo GNSS RAK12501 - Sensor Acc RAK1904 - Antena de borracha 2dBi

• Placa Base Type13 e Mods 13- Placa Base RAK19001 - Display OLED RAK1921 - Módulo GNSS RAK12501 - Sensor Acc RAK1904 - Antena de borracha 2dBi

• Placa Base Type14 e Mods 14- Placa Base RAK19001 - Módulo Ethernet RAK13800 - Módulo PoE RAK19018 - Antena de borracha 2dBi

Construa seu nó meshtástico ideal comDesigner Meshtástico.Esta ferramenta online ajuda você a selecionar os módulos e gabinetes WisBlock certos para clientes meshtastic, rastreadores ou funções de roteador em sua rede de malha LoRa.

Apresentando o novo e atualizado kit inicial meshtastic!Agora apresentando uma antena de borracha de 2dBi superior para maior alcance e conectividade

Por que a atualização?

Compreendendo as necessidades em evolução de nossos usuários, adicionamos mais uma antena de alto ganho - a antena de borracha de 2dBi - ao kit para aumentar a confiabilidade da conexão.

Interessado em unir à rede meshtástica?

Nosso kit inicial meshtastic atualizado inclui tudo que você precisa para começar com Meshtastic com alcance e conectividade aprimorados. Meshtastic é uma mensagem fora da redesistema usando hardware barato para criar sua malha.Os rádios encaminham mensagens para o próximo nó para distribuí-las pela rede.Comunique quilômetros/milhas entre nós.Os nós de relé conectados à Internet também permitem que a conversa se mova online.

Comece imediatamente com nosso Kit Iniciador Meshtastic em algumas etapas.

1. Oferecemos o   RAK4631  (Nórdico nRF52840) Módulos principais.

2. Selecione o Base Board com o qual deseja começar.A menor placa base   RAK19003é perfeito para o papel meshtastic cliente ou roteador.O   RAK19007é um bom começo se você deseja estender o dispositivo meshtastic com módulos adicionais.E se você quer ir grande, o   RAK19001  com slots Dual IO está pronto para muitos sensores e módulos de slot IO.

3. Selecione módulos adicionais para combinar com seu kit inicial meshtastic.Preparamos variantes para os diferentes papéis dentro da rede meshtástica.

Claro, você também pode adicionar outros módulos WisBlock à sua seleção. No Documentação meshtástica você pode encontrar uma lista de módulos WisBlock que são suportados.

Escolha um dos nossos gabinetes Unify para uma proteção perfeita do seu dispositivo Meshtastic do Coleção de gabinetes uniformes.

Nota:Se você planeja utilizar os módulos principais RAK11200 (ESP32) ou RAK11310 (Raspberry RP2040) com o firmware meshtástico, recomendamos solicitar os módulos separadamente e piscar você mesmo o firmware meshtástico.
•   RAK11200 requer RAK13300 Transceptor LoRa
•  RAK11310
•  RAK19007

Principais recursos

• Módulo central WisBlock

  • Módulo RAK4631 Nordic nRF52850 WisBlock Core, pré-atualizado com firmware meshtástico

• Variantes da placa base WisBlock

  • Mini placa base RAK19003, 30x35mm com dois slots de sensor (sem slot IO disponível)

  • Placa base WisBlock RAK19007, 30x60mm com 4 slots de sensor e 1 slot IO

  • Placa base RAK19001 WisBlock, 57x60mm com 6 slots de sensor e 2 slots IO

• Pacotes de módulos WisBlock, baseados em papéis de rede meshtastic

• Papel Meshtástico Básico e Repetidor de Router

  • Nenhum módulo adicional

• Função meshtástica do cliente

  • Tela OLED RAK1921

• Função de rastreador meshtástico

  • Módulo de localização GNSS RAK12501

  • Sensor de aceleração RAK1904

• Papel cliente-rastreador combinado meshtástico

  • Módulo de localização GNSS RAK12501

  • Sensor de aceleração RAK1904

  • Tela OLED RAK1921

• Função meshtástica do repetidor do roteador com Ethernet e PoE

  • Módulo Ethernet RAK13800

  • Módulo PoE Ethernet RAK19018

Inclínções do pacote

• Base WisBlock de 1 unidade

• 1 unidade RAK4631 WisBlock Núcleo

• Antena LoRa de borracha de 1 unidade

• 1 unidade de cabo IPEX para SMA para antena LoRa

• Antena BLE de 1 unidade

• 1 unidade de cabo USB

• Antena PCB de 1 unidade para LoRa

• Selecione seu módulo de sensor antes de fazer o pedido

Documentação

• Kit inicial WisMesh RAK4631 Primeiros passos

• Guia de início rápido do kit inicial WisMesh RAK4631

• Guia de instalação e uso meshtástico

Tutoriais

• Configuração de dispositivo básico meshtástico

• Configuração de gateway meshtástica
