Descrição
- Químico Hign-em causa: Nenhum
- Número do modelo: SXG5080
- Largura ou Diâmetro da Guia: 12mm
- Origem: CN (Origem)
- Certificado: CE
- Effective Stroke: 100mm-1200mm Optional

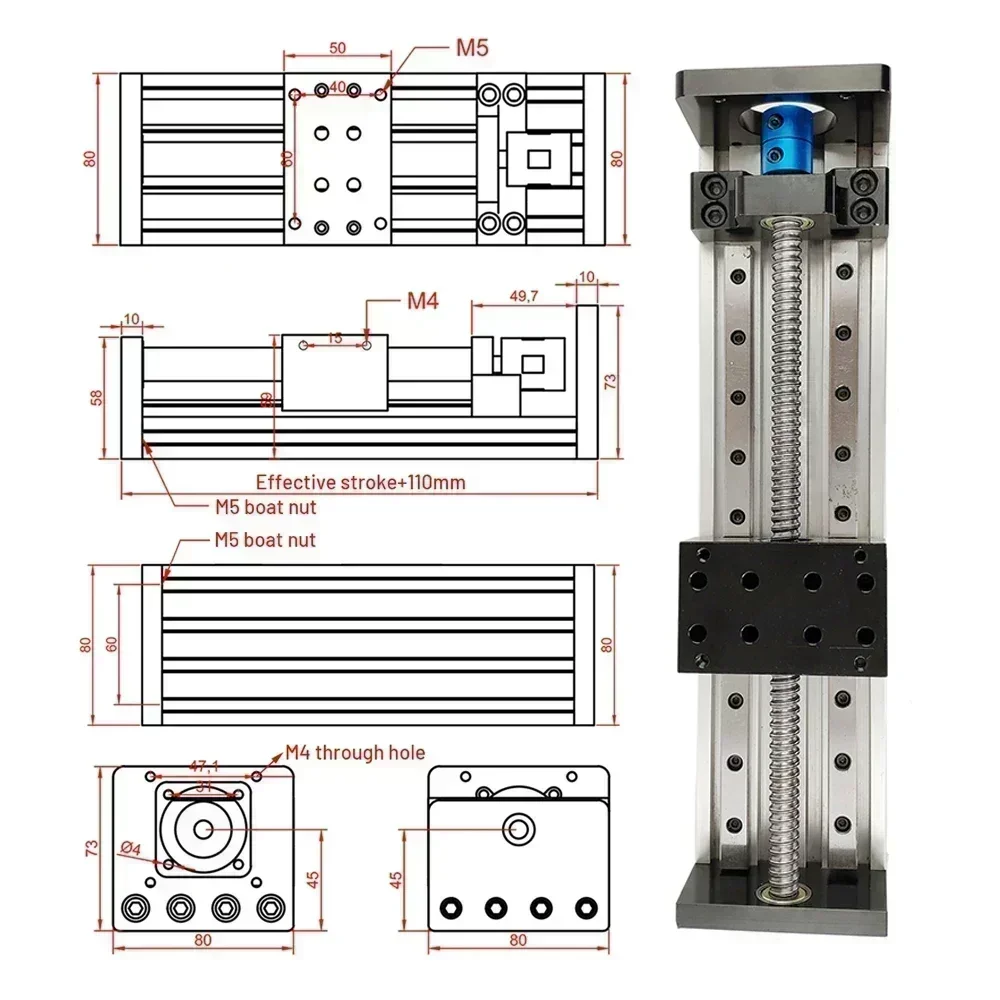

- Total length: Effective Stroke+110mm
- Ballscrew type: SFU1605
- Horizontal load: 60KG (Max)
- Vertical load: 30KG (Max)
- Module material: Industrial Aluminum Profile
- Module width: 80mm
- Repeat positioning accuracy: 0.02mm-0.03mm
- Ballscrew accuracy: C7
- product keyword 1: sliding table
- product keyword 2: sliding table linear rail stage
- product keyword 3: linear guide rail cnc motion stage
- product keyword 4: Ball Screw Module
- product keyword 5: CNC Motion Stage
- product keyword 6: Linear Guide Rail Table CNC Motion Stage
- product keyword 7: Linear Motor kit
- product keyword 8: Motorized Linear Table
- product keyword 9: z axis sliding table
- product keyword 10: ball screw linear rail with motor
- product keyword 11: z axis cnc kit
- product keyword 12: z axis nema 23
Caro amigo, enviaremos de acordo com sua seleção.
● Apenas mesa deslizante:
1* SFU1605 Trilho duploMesa deslizante
Acoplamento de 1*8mm a 8mm para motor de passo Nema 23 de eixo de 8mm
● Kit de motor de 1,2/2/3Nm:
1* SFU1605Trilho duploMesa deslizante
1 * Motor de passo de circuito aberto Nema 23 57 mm
1 * unidade TB6600
Acoplamento de 1*8mm a 8mm
● Motor codificador 1,5/2,2/3Nm:
1* SFU1605Trilho duploMesa deslizante
1 * motor de passo de circuito fechado Nema 23 57 mm
1 * unidade HB808C
Acoplamento de 1*8mm a 8mm
● 1,5/2/3,2Nm Kit tudo em um:
1* SFU1605Trilho duploMesa deslizante

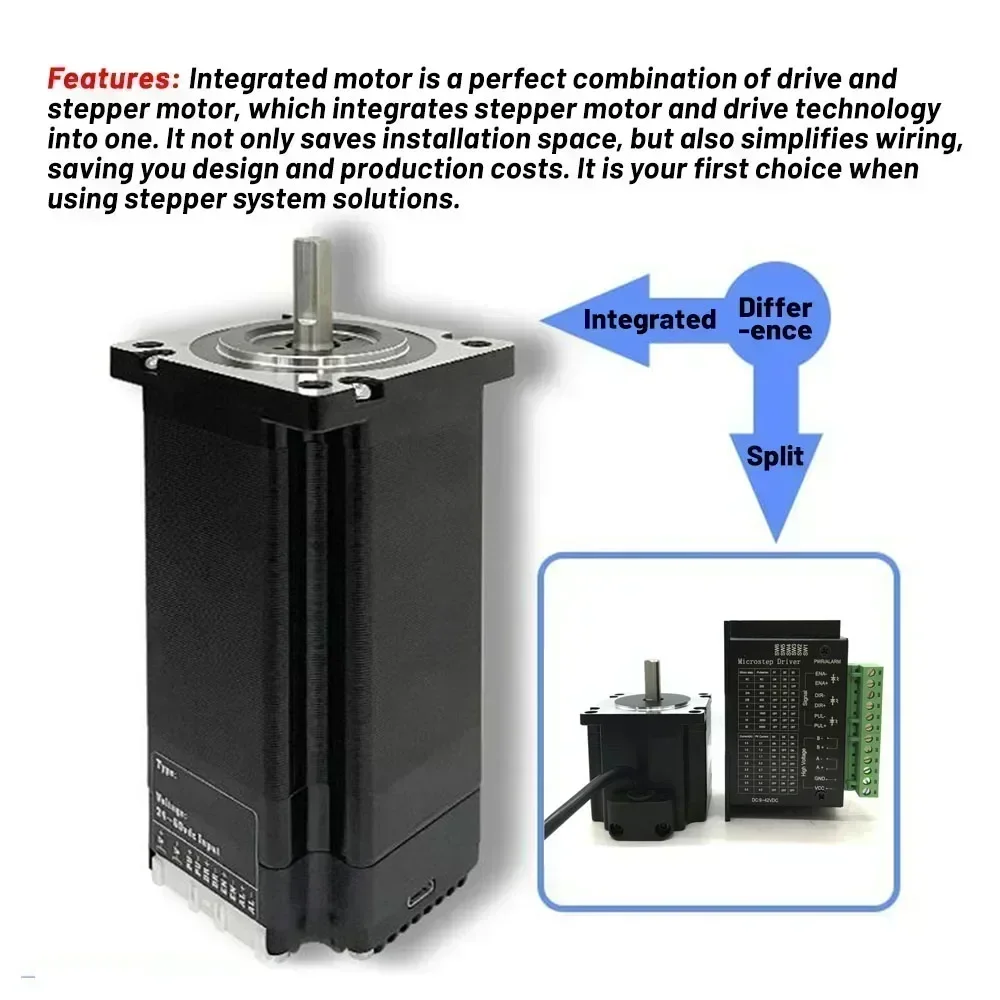

1 * acionamento de motor de passo de circuito fechado Nema 23 57mm integrado
Acoplamento de 1*8mm a 8mm
● Apenas mesa deslizante:
1* SFU1605 Trilho duploMesa deslizante
Acoplamento de 1*8mm a 8mm para motor de passo Nema 23 de eixo de 8mm
● Kit de motor de 1,2/2/3Nm:
1* SFU1605Trilho duploMesa deslizante
1 * Motor de passo de circuito aberto Nema 23 57 mm
1 * unidade TB6600
Acoplamento de 1*8mm a 8mm
● Motor codificador 1,5/2,2/3Nm:
1* SFU1605Trilho duploMesa deslizante
1 * motor de passo de circuito fechado Nema 23 57 mm
1 * unidade HB808C
Acoplamento de 1*8mm a 8mm
● 1,5/2/3,2Nm Kit tudo em um:
1* SFU1605Trilho duploMesa deslizante
1 * acionamento de motor de passo de circuito fechado Nema 23 57mm integrado
Acoplamento de 1*8mm a 8mm

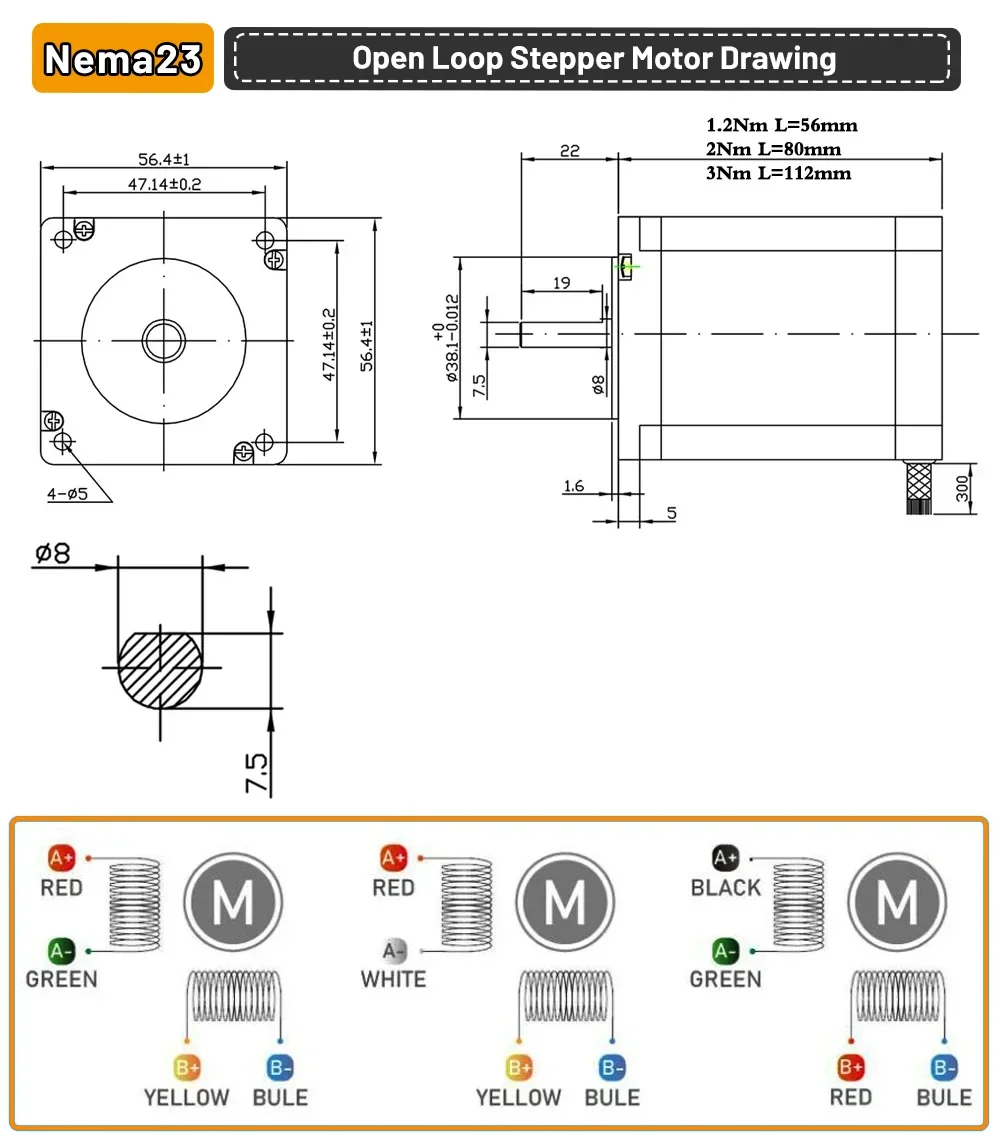

| Parâmetros técnicos do motor de passo com flange Nema23 de 57 mm | ||||||||
| Modelo | Tipo de motor | Com/sem codificador | Torque de retenção (N.m) |
Comprimento corporal (mm) |
Atualmente (A) |
Resistência de fase (Ω) |
Momento de inércia (g.cm2) |
Saída diâmetro (mm) |

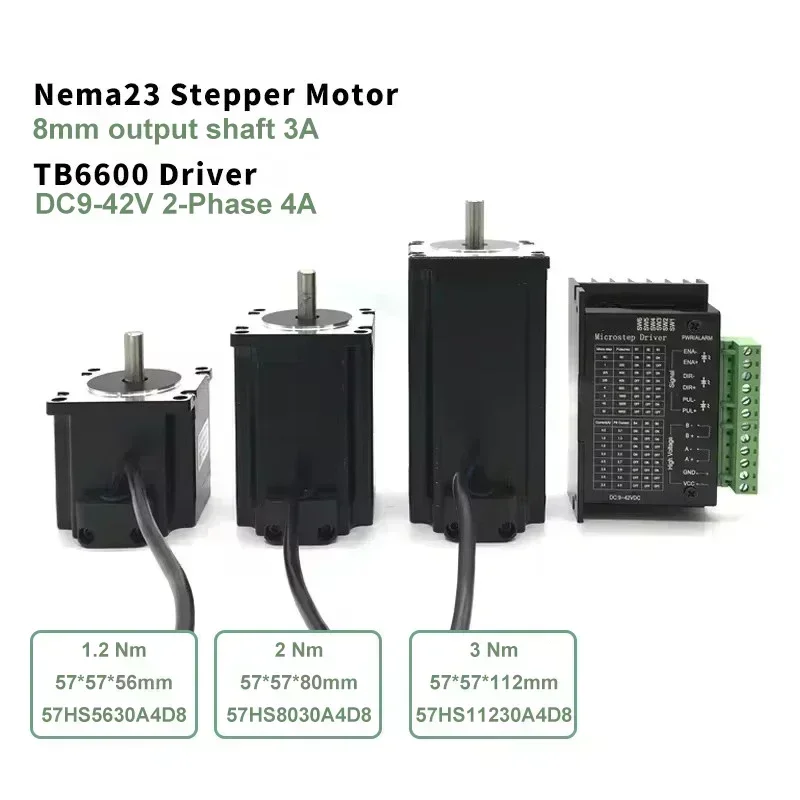

| 57HS5630A4 | motor de passo de circuito aberto | sem | 1.2 | 56 | 3 | 0.8 | 280 | 8 |
| 57HS8030A4 | 2 | 80 | 3 | 1.2 | 580 | |||
| 57HS11230A4 | 3 | 112 | 3 | 1.6 | 800 | |||

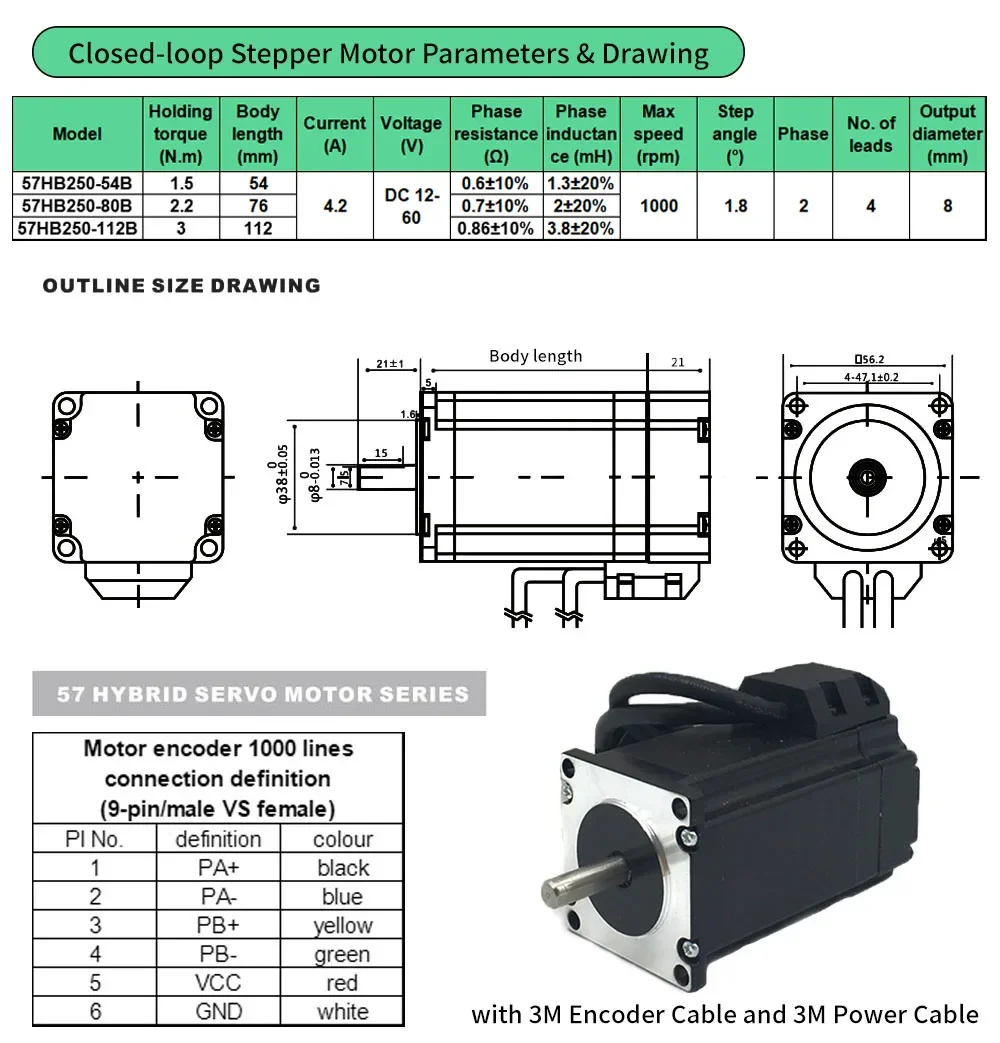

| 57HB250-54B | motor de passo de circuito fechado | com | 1.5 | 56 | 4.2 | 0.4 | 280 | |
| 57HB250-80B | 2.2 | 80 | 4.2 | 0.7 | 500 | |||
| 57HB250-112B | 3 | 112 | 4.2 | 0.8 | 800 | |||

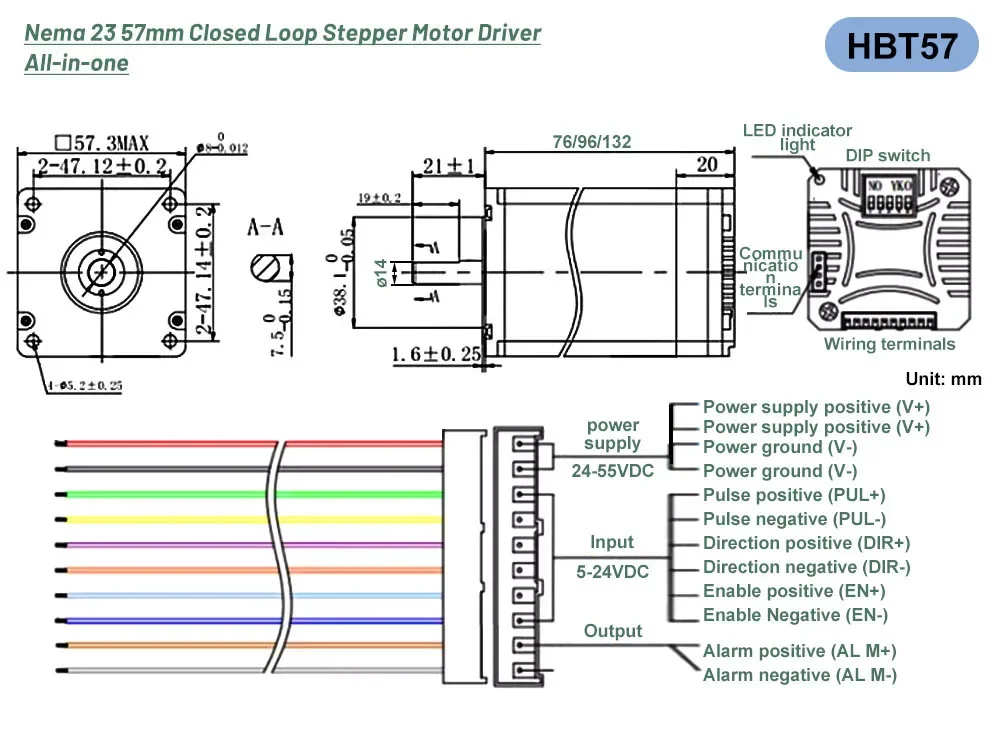

| HBT5756C | integrado acionamento do motor de passo de circuito fechado |
com | 1.5 | 76 | 3 | 0.93 | 300 | |
| HBT5776C | 2 | 96 | 3.5 | 0.4 | 450 | |||
| HBT57112C | 3.2 | 132 | 4.5 | 0.78 | 760 | |||

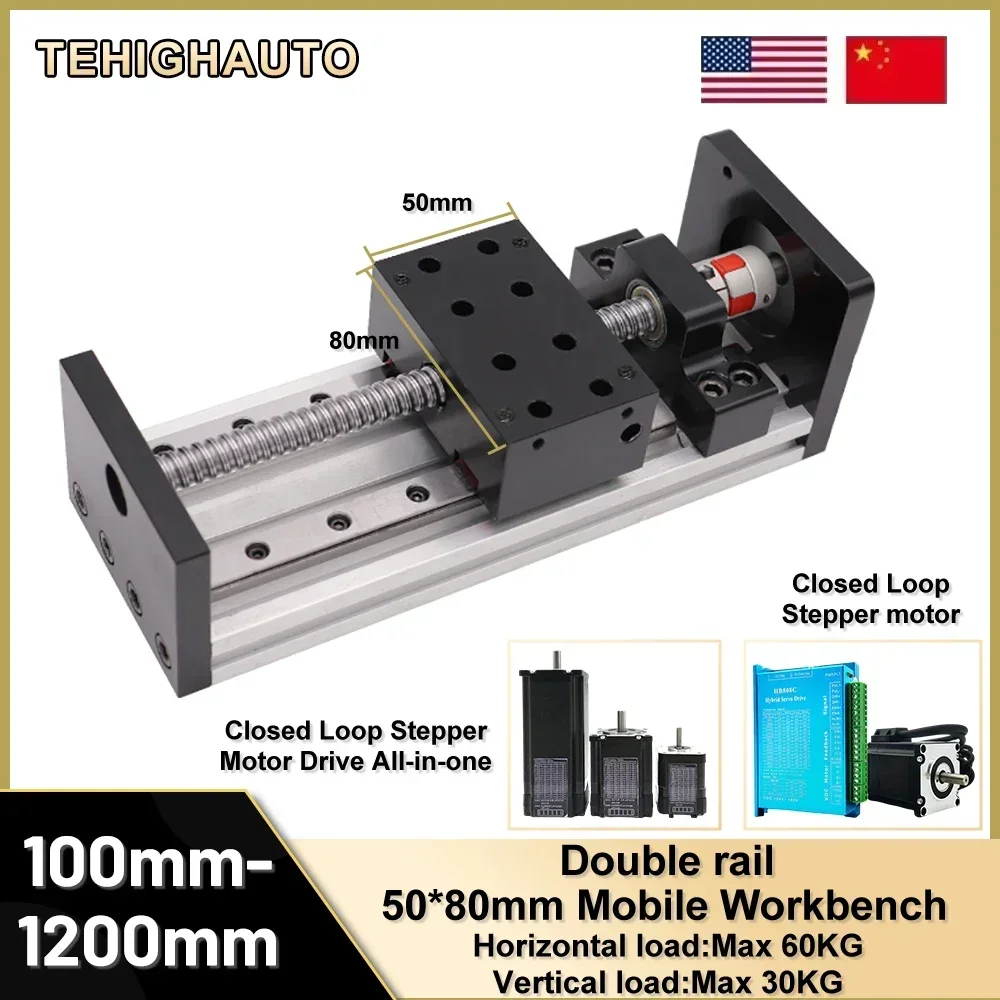

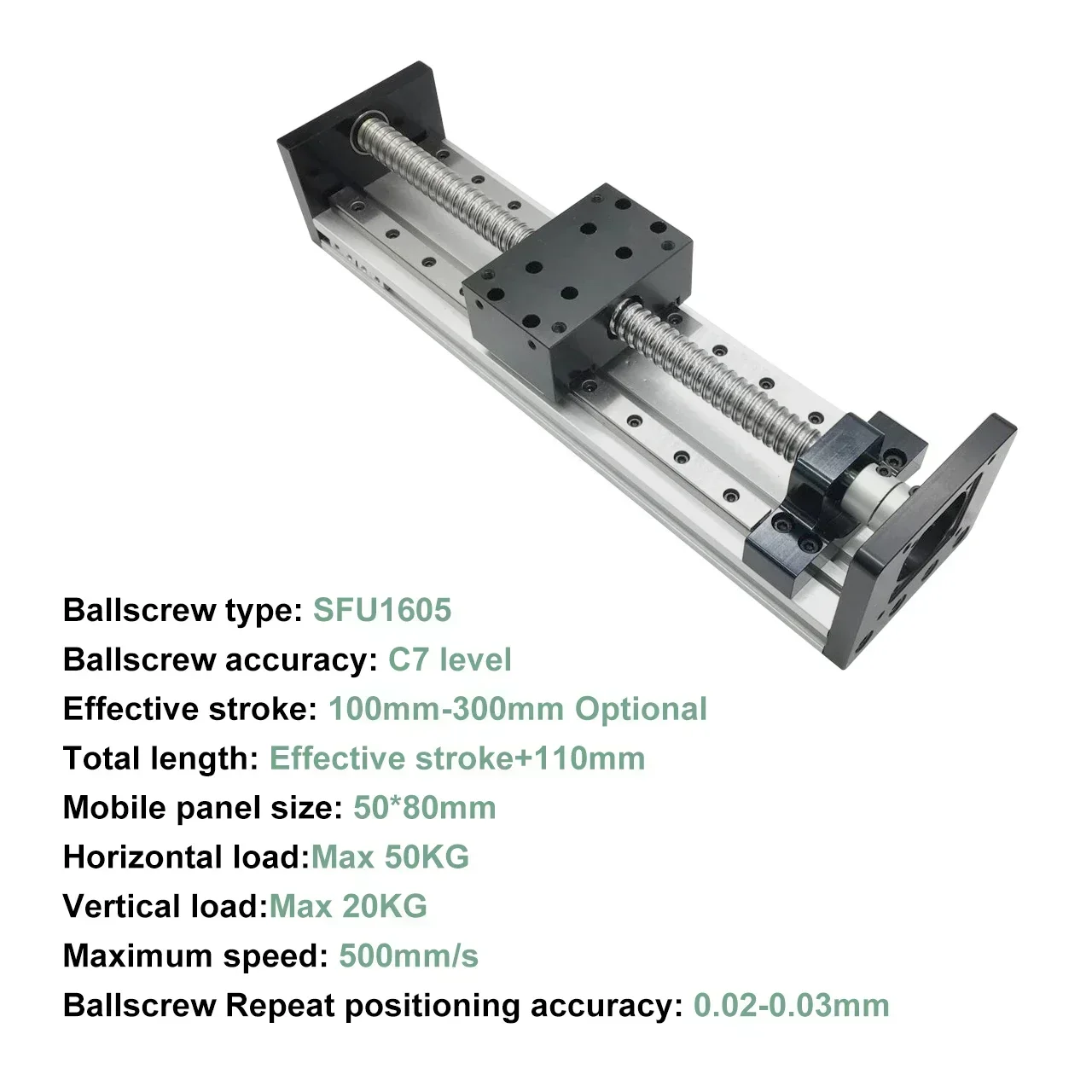

●Modelo: SXG5080
●Tipo de parafuso esférico: SFU1605
●Precisão do parafuso esférico: Nível C7
●Curso efetivo: 100mm-1200mm opcional
●Comprimento total: Curso efetivo + 110 mm

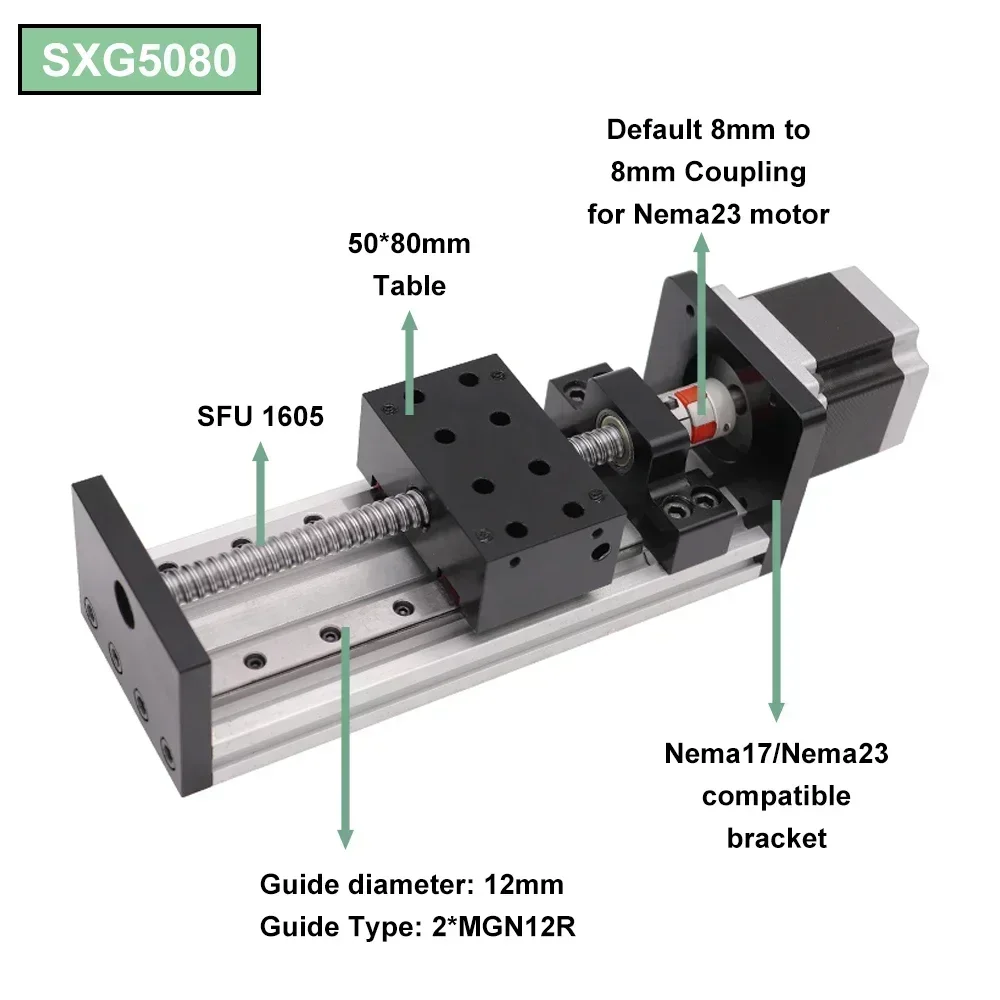

●Tamanho do painel móvel: 50*80mm
●Diâmetro do guia: 12 mm
●Tipo de guia: 2*MGN12R
●Tipo de controle deslizante: 2*MGN12H
●Carga horizontal: Máximo de 60 kg
●Carga vertical: Máx. 30KG
●Velocidade máxima: 500mm/s
●Precisão de posicionamento repetido do parafuso esférico: 0,02-0,03 mm
● Suporte do motor suportado (suporte para personalização): Compatível com motor de passo Nema 17/Nema 23
●Material de parafuso esférico e trilho linear: Aço carbono e aço para rolamentos
●Material da placa de base: Liga de alumínio
Parâmetro técnico do acionamento do motor de passo de circuito aberto:
●Modelo:TB6600
●Manual:https://drive.google.com/open?id=1NHNwZy4P7mjvHdQcrkXWJ-gS2cBF_tMk
●Tensão de entrada:CC 9-42 V
●Corrente de entrada/saída:0,5-3,5A
●Potência máxima:150W
●Subdivisão:1,2,4,8,16,32
●Temperatura do ambiente operacional:-10～45℃
●Temperatura de armazenamento:-40℃～70℃

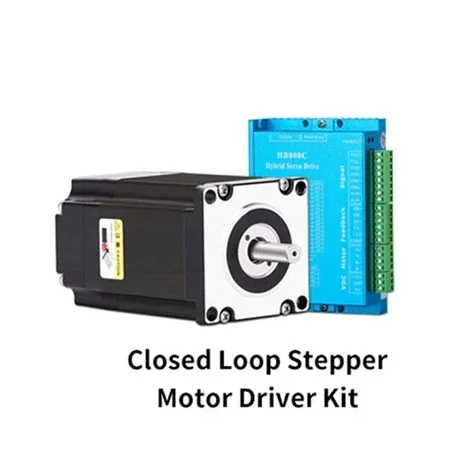

Parâmetro técnico da unidade do motor de passo de circuito fechado:
●Modelo: HB808C
●Tipo:DSPacionamento do motor de passo de circuito fechado
●Corrente máxima de pico: 13A
●Frequência de resposta de impulso: 200KHz
●Driver de micropasso: 200 ~ 25600ppr
●Tensão de entrada: 2480 VCC
●Função protetora: Sobretensão, sobrecorrente, erro de rastreamento, excesso de prova
●Entrada de sinal: Suporta modos PUL/DIR e CW/CCW (diferença)
●Compatível: Sinal de 4,5 ~ 28 V (não precisa de resistor)
●Manual: drive.google.com/file/d/1fU9u9NEfwOcw74qrgEfXbAI2GPxqn9uV/view?usp=compartilhamento
●Software de depuração: drive.google.com/open?id=1YuBFsTPk9V8saZ3A2UdLPNBcjAtGW5J
