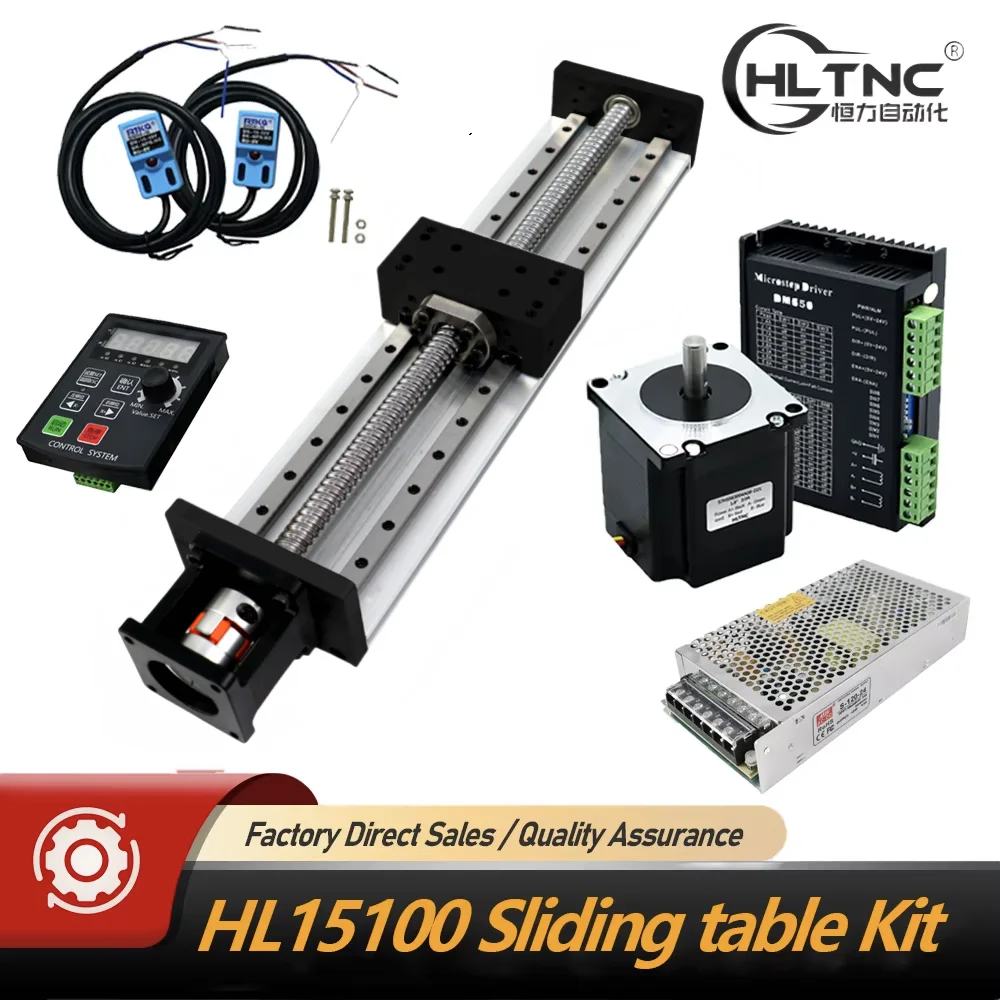

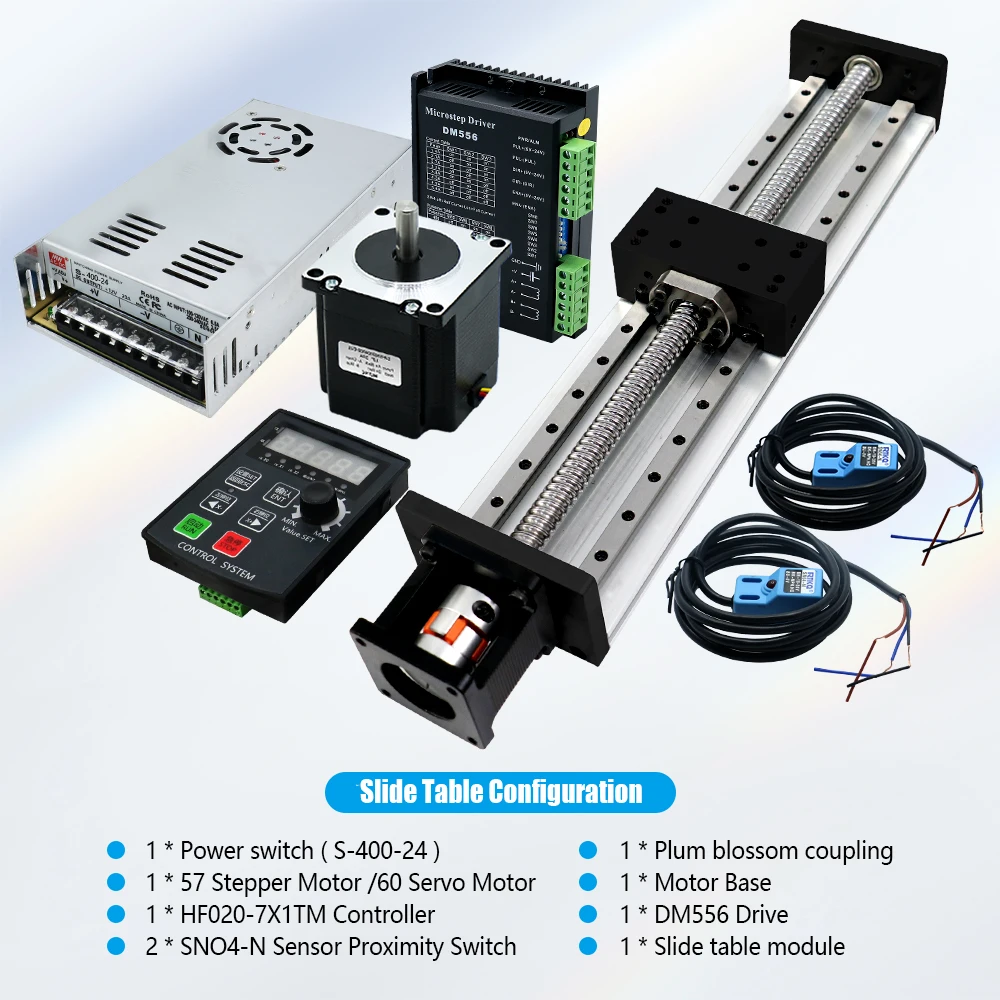

Kit de corrediça linear de motor nema23 com driver dm556 + fonte de alimentação + controlador mesa deslizante resistente eixo xyz para máquinas cnc

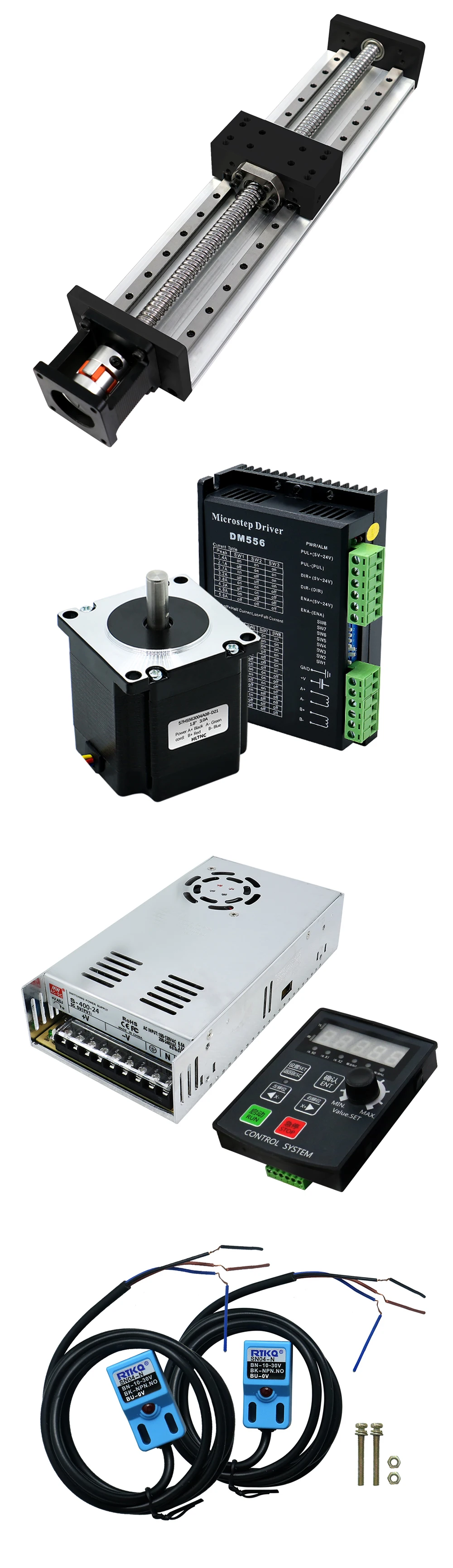

Opção 1:
1 unidade * mesa deslizante (1605 parafuso)
1 unidade * motor de passo 57hs56

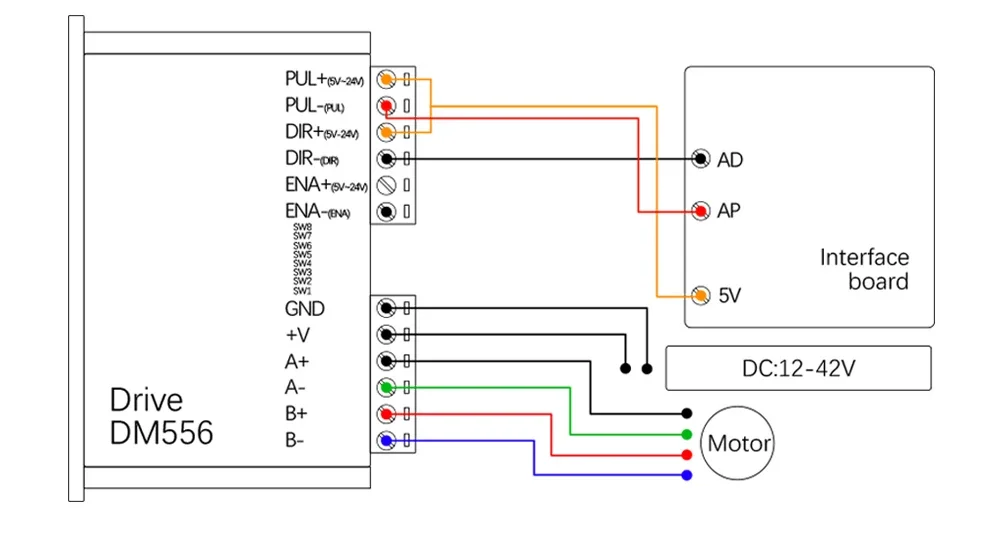

1 unidade * DM556
1 unidade * fonte de alimentação de comutação de 120 W 24 V

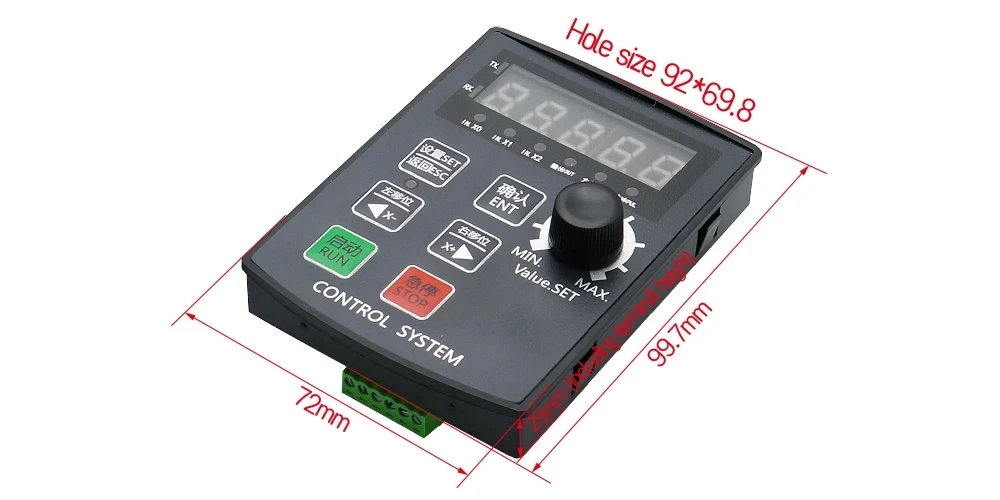

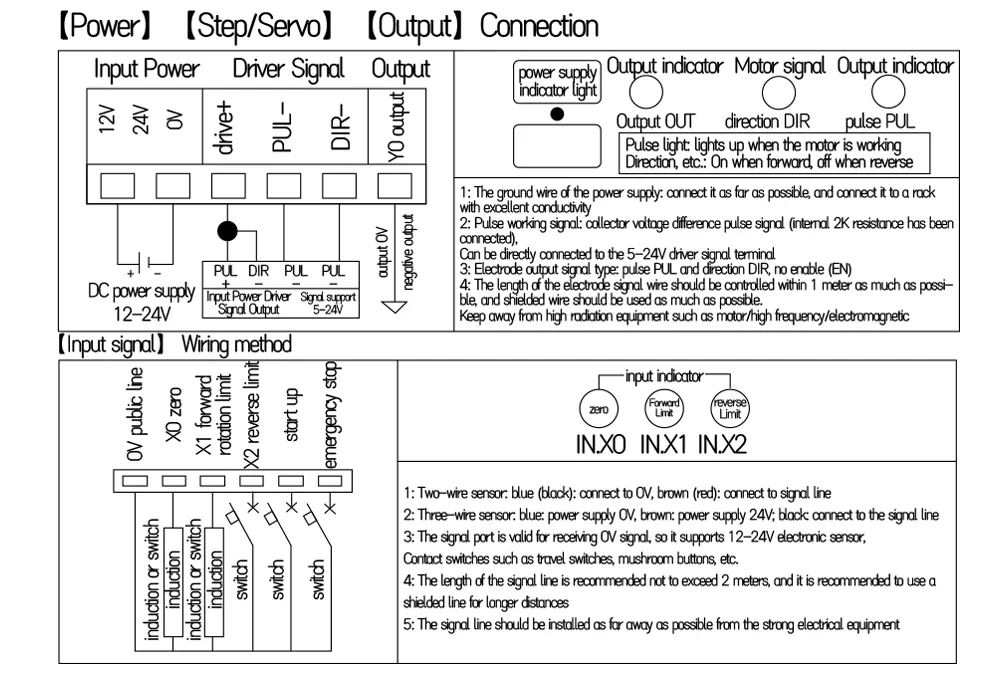

1 unidade * controlador HF020

1 unidade * DB57

1 unidade * lf30 * 40/8 * 10

Opção 2:
1 unidade * mesa deslizante (1610 parafusos)
1 unidade * motor de passo 57hs56
1 unidade * DM556
1 unidade * fonte de alimentação de comutação de 120 W 24 V
1 unidade * controlador HF020
1 unidade * DB57

1 unidade * lf30 * 40/8 * 10

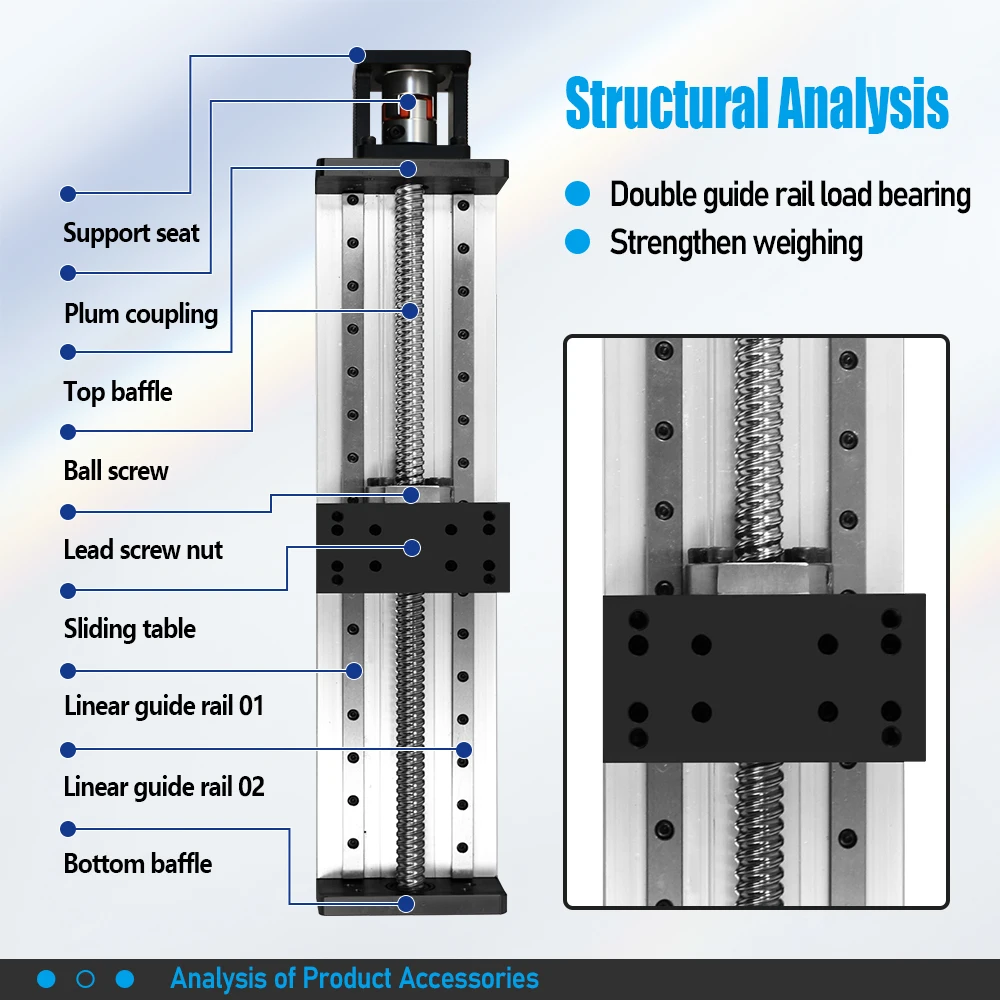

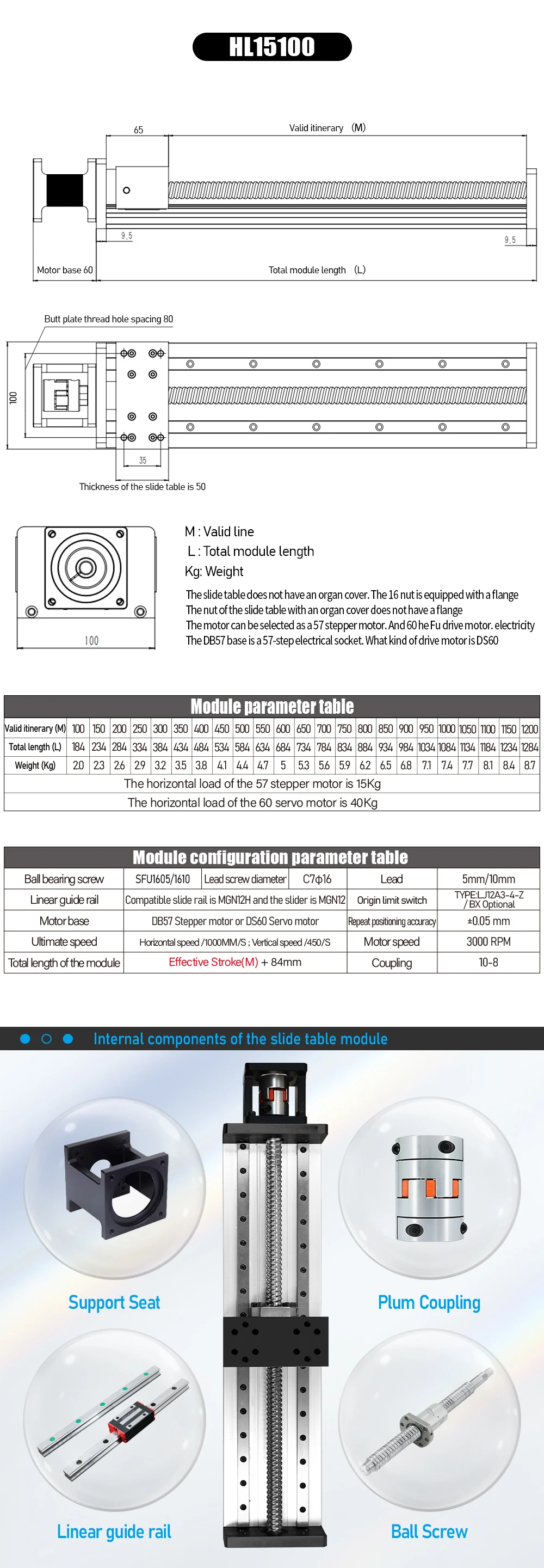

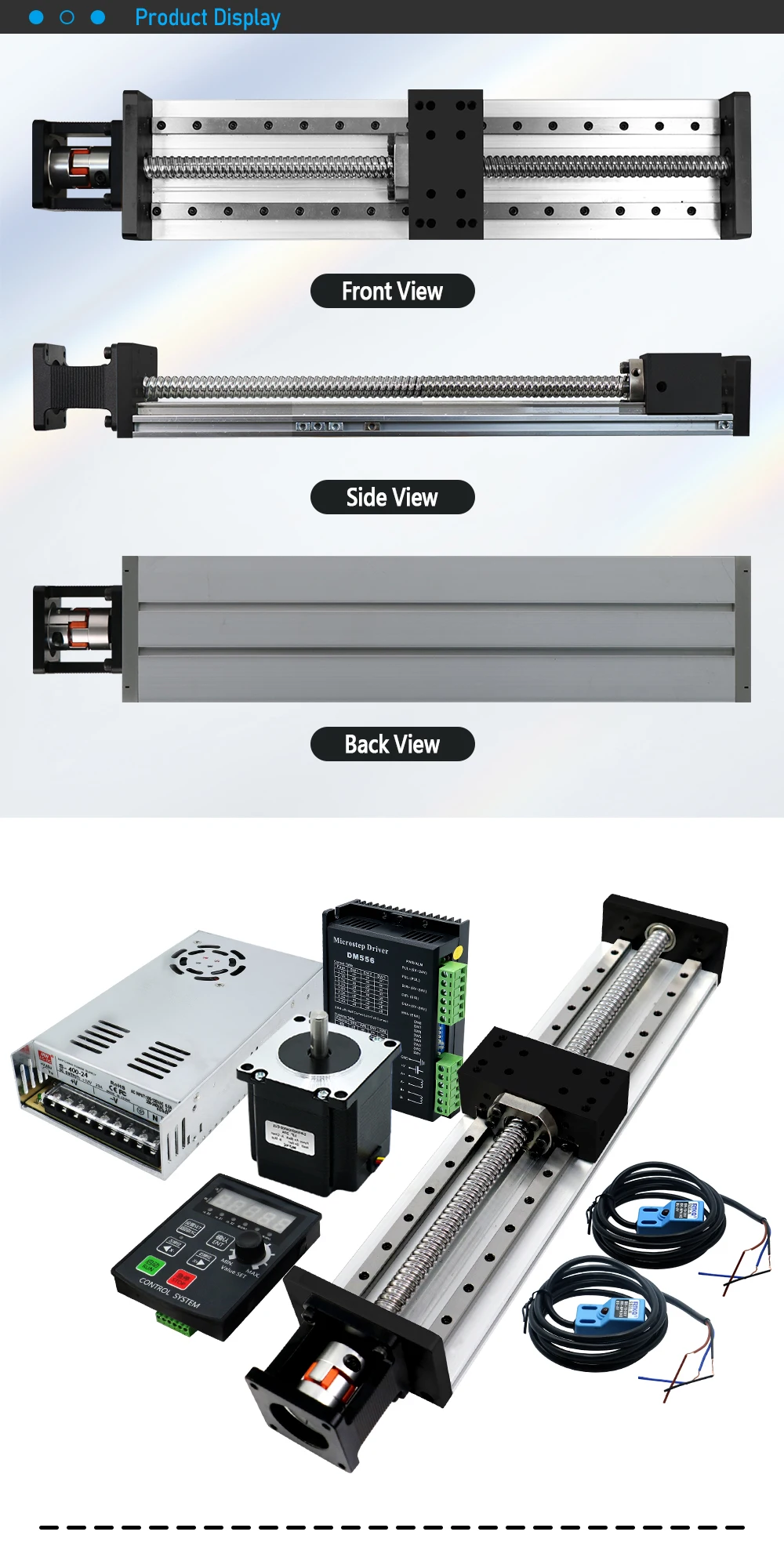

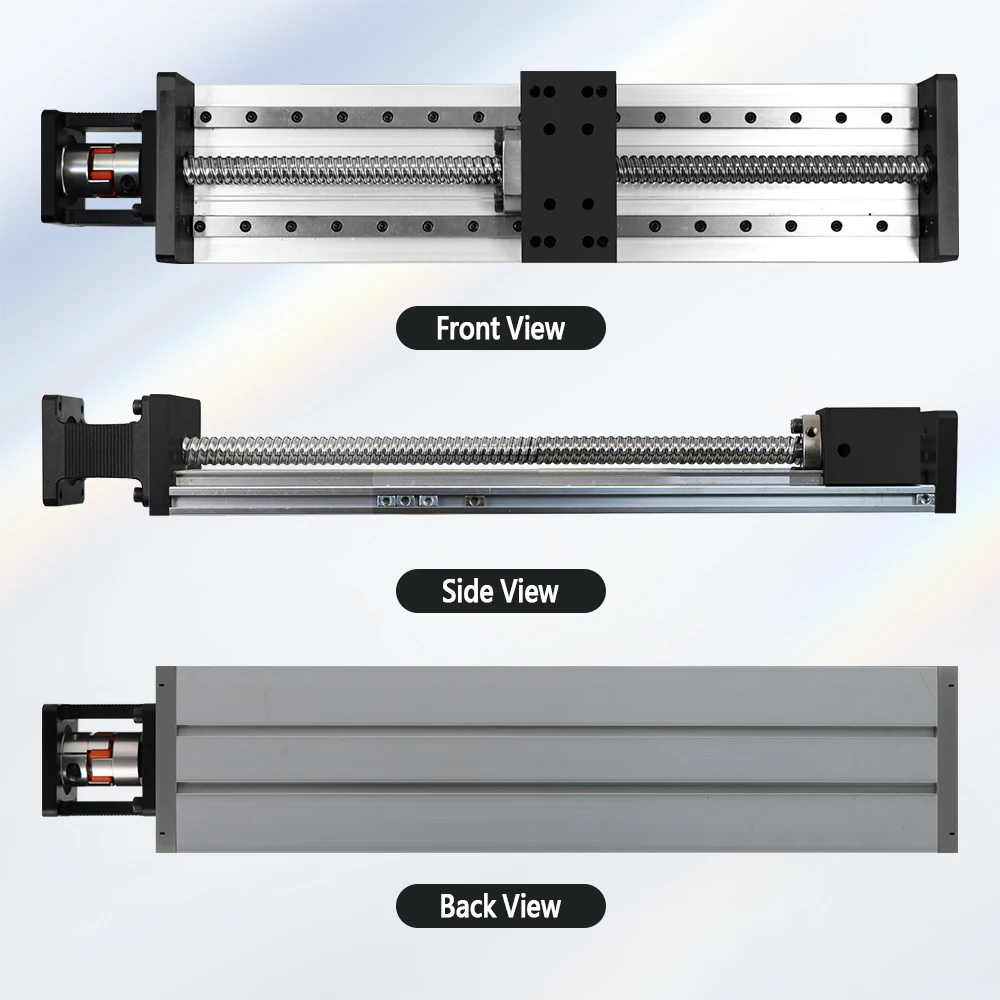

Mesa deslizante Introdução do produto:

●Modelo:HL15100
●Material: perfil de alumínio industrial
●Tipo de parafuso esférico: SFU1605 (diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)/ SFU1610 SFU1620
●Precisão do parafuso esférico: nível C7
●Tamanho do painel móvel/mesa: 100mm
●Tipo de controle deslizante: MGN12H *2
●Tipo de guia: trilho guia * 2
●Tamanho do guia: 12mm
●Carga horizontal: 40KG (máx.)
●Carga vertical: 35KG (máx.)
●Tipo de suporte do motor:
Para motor de passo: 57mm/60mm Opcional
●Curso efetivo: 100 mm-1200 mm opcional
●Comprimento total da mesa deslizante:
Versão elétrica: Curso efetivo + 84 mm
●Velocidade máxima: 1000 mm/s
●Precisão de posicionamento repetido do parafuso esférico: 0,02-0,03 mm

Nota:
Modelo 1.3D (entre em contato conosco, podemos criar desenhos 3D)
2.Para construir os eixos XZ, XY, XYZ, é necessário personalizar a placa de conexão, entre em contato com o atendimento ao cliente para cotação.
3.A mesa deslizante é configurada com suporte de motor Nema23 por padrão, outros suportes podem ser personalizados, entre em contato com o atendimento ao cliente para obter detalhes.

> Atualização de energia perturbadora

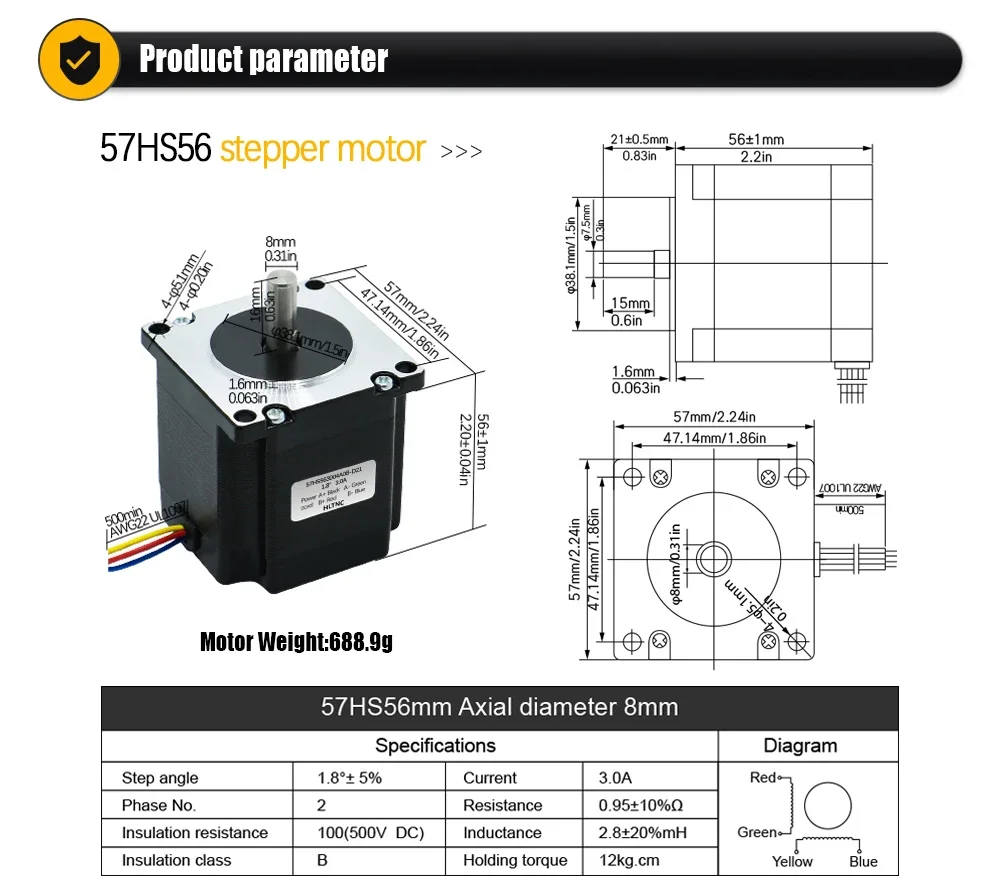

-⚡ Motor de passo NEMA23 de nível industrial: torque aumentado, carga de até 15kg, sem medo de processamento de carga pesada

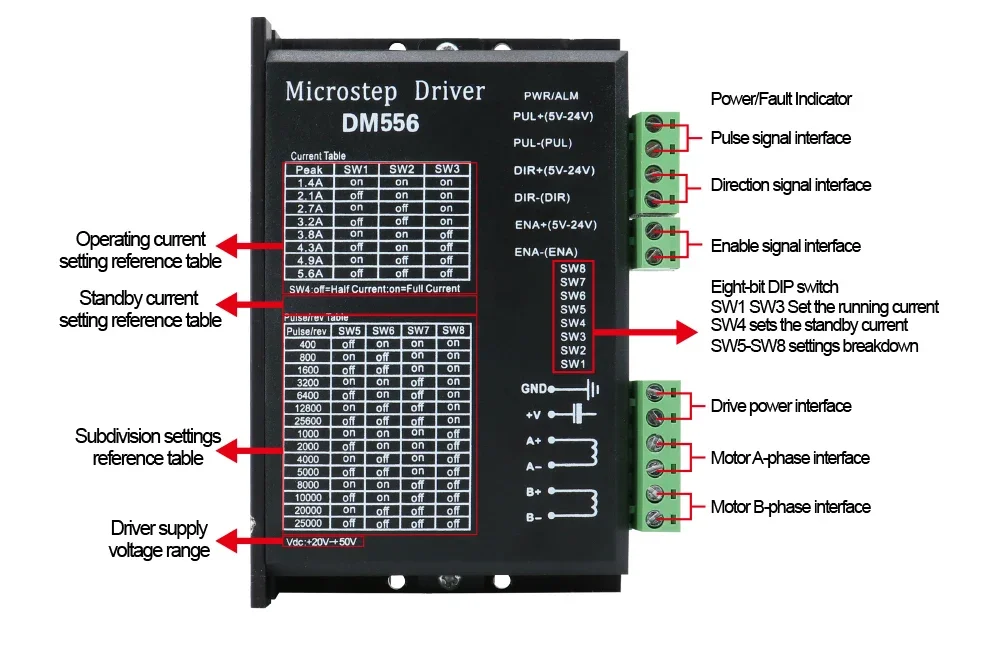

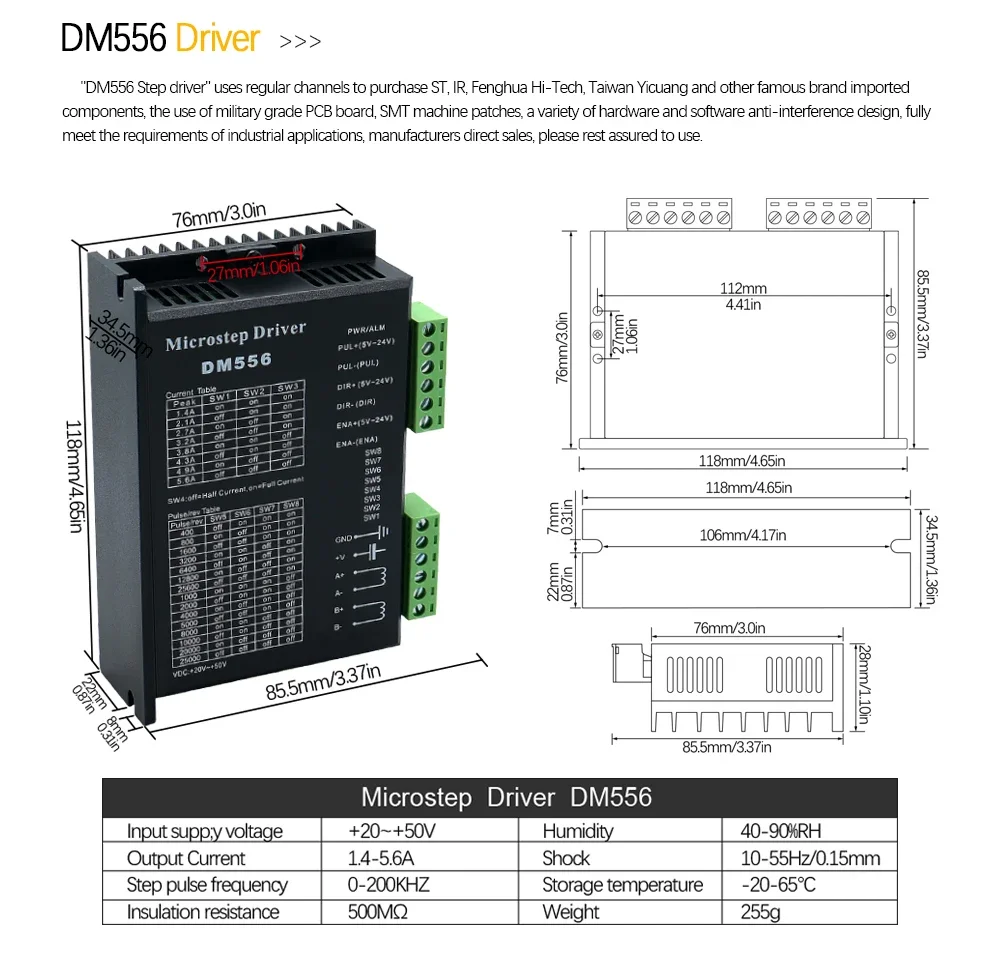

-🎛 Kit de unidade inteligente DM556 * *: Suporta controle de micropassos de subdivisão de 128, movimento suave com vibração zero, compatível com Mach3/GRBL/Arduino

-🔌 Fonte de alimentação de comutação industrial 120W 24V * *: Garantia total da fonte de alimentação, eliminando perda e atraso de passo, operação contínua sem atenuação

>>Arquitetura de precisão

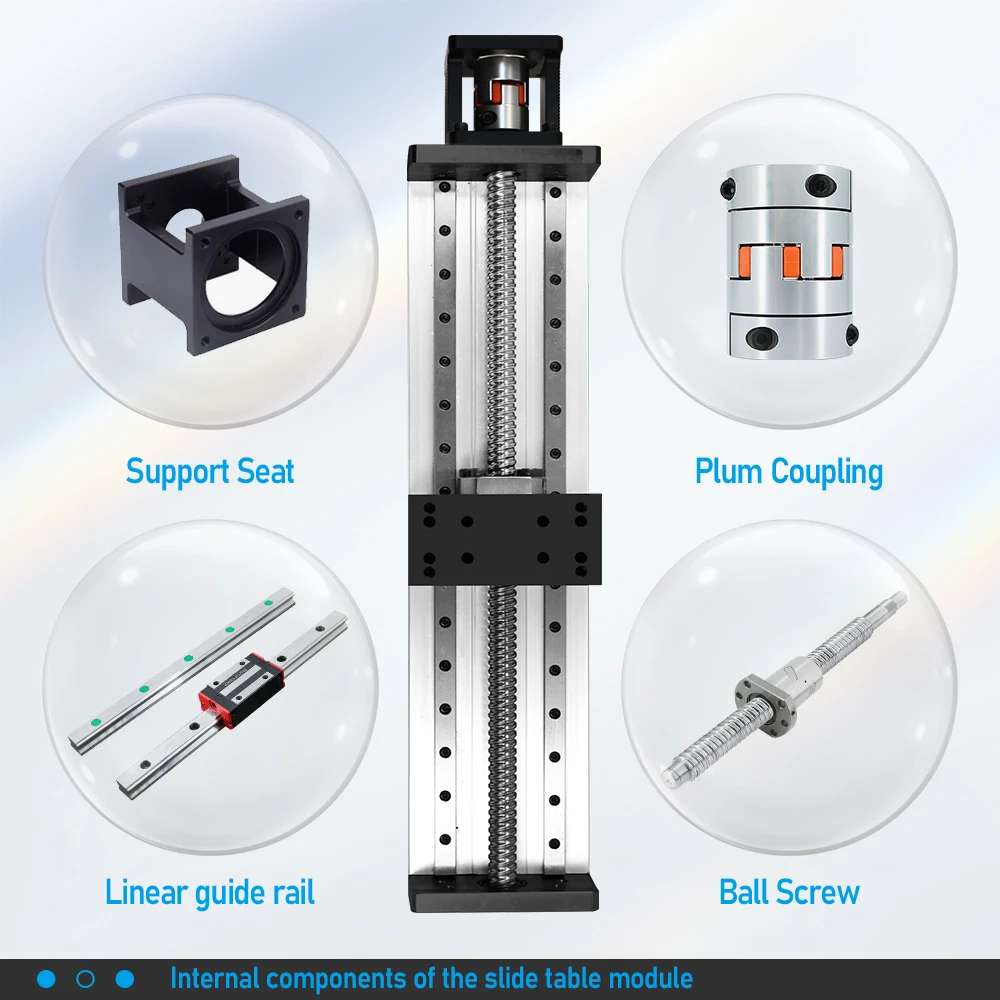

Trilho guia linear de alta rigidez: rolamentos de esferas de duas carreiras + estrutura pré-tensão, eliminando folga, precisão de posicionamento repetido ± 0,05 mm

⊙ Unidade de parafuso de liga endurecida (opcional): Parafuso de retificação de precisão de grau C7 com vida útil de mais de um milhão de ciclos

Plataforma com ranhura em T CNC totalmente em alumínio: interface de expansão de 5 lados, compatível com torno/sensor/mesa rotativa para instalação rápida

Solução pronta para usar pronta para usar pronta da caixa

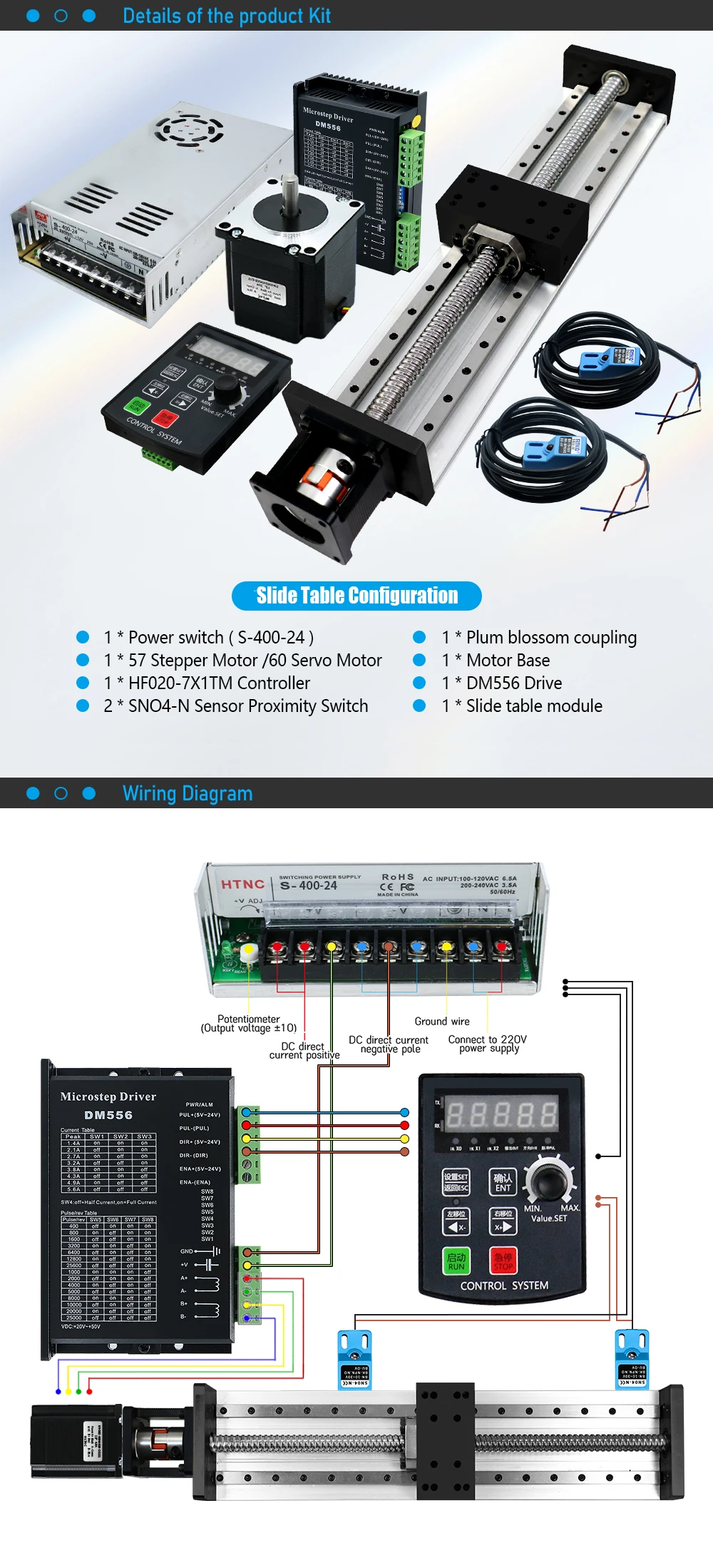

✅ Kit completo de três eixos incluindo motor/driver/fonte de alimentação/cabos de conexão

✅ Suporta empilhamento modular do eixo XYZ (o curso de 50-600 mm pode ser personalizado)

✅ Terminais de fiação plug and play, implantação rápida em 30 minutos

🛠 Cenário de aplicação definitivo

+ fonte de alimentação de atualização da máquina de gravação CNC + sistema de posicionamento de precisão da máquina de corte a laser

+Plataforma de instrumento de teste automatizada+transferência de amostras de laboratório biológico

+ módulo de extrusão resistente para impressora 3D + junta de robô industrial de nível didático

⚡ Divisão tecnológica por tempo limitado

Receba um arquivo de configuração de controle Mach3 no valor de US$ 15 como presente

⊙ Fornecimento gratuito de modelos 3D SolidWorks

Resposta de suporte técnico profissional 24 horas por dia
