- Aplicação: MÁQUINA DE FRESAGEM
- Número do modelo: ddcsv3.1
- Origem: CN (Origem)
- Certificação: Nenhum

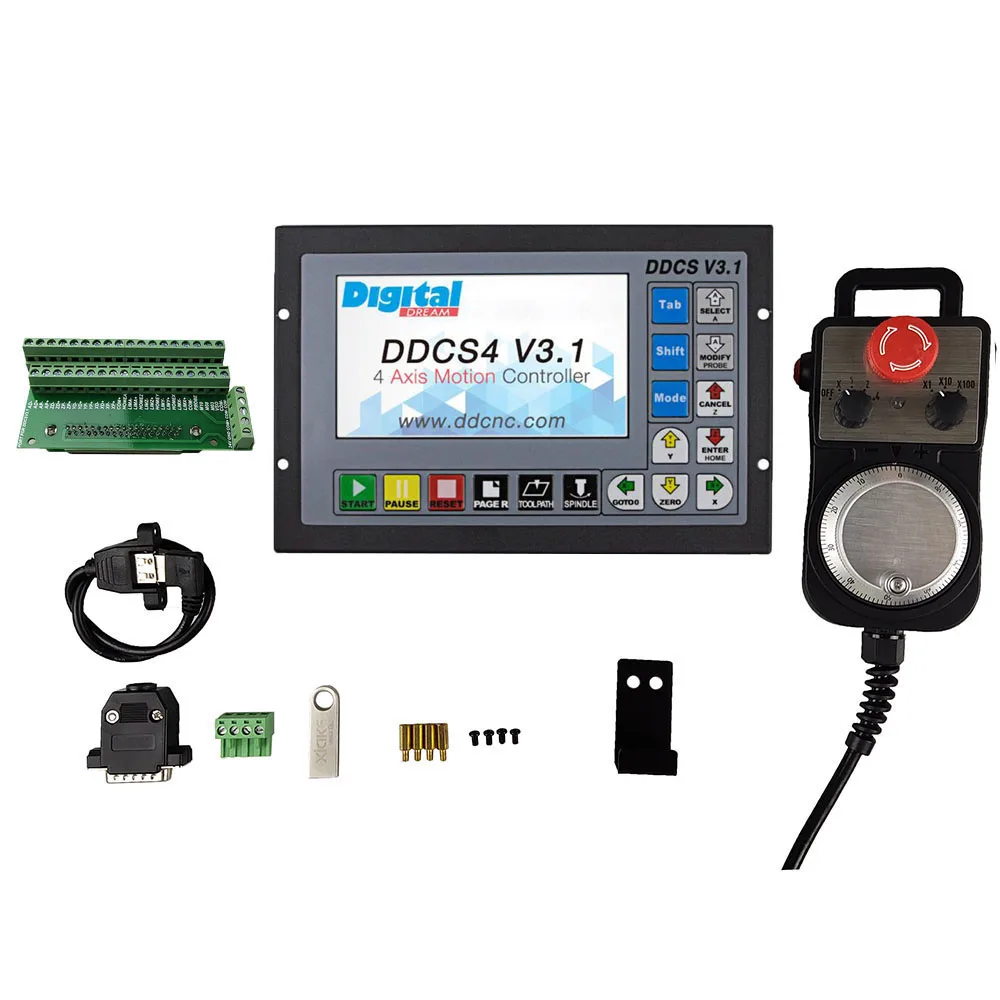

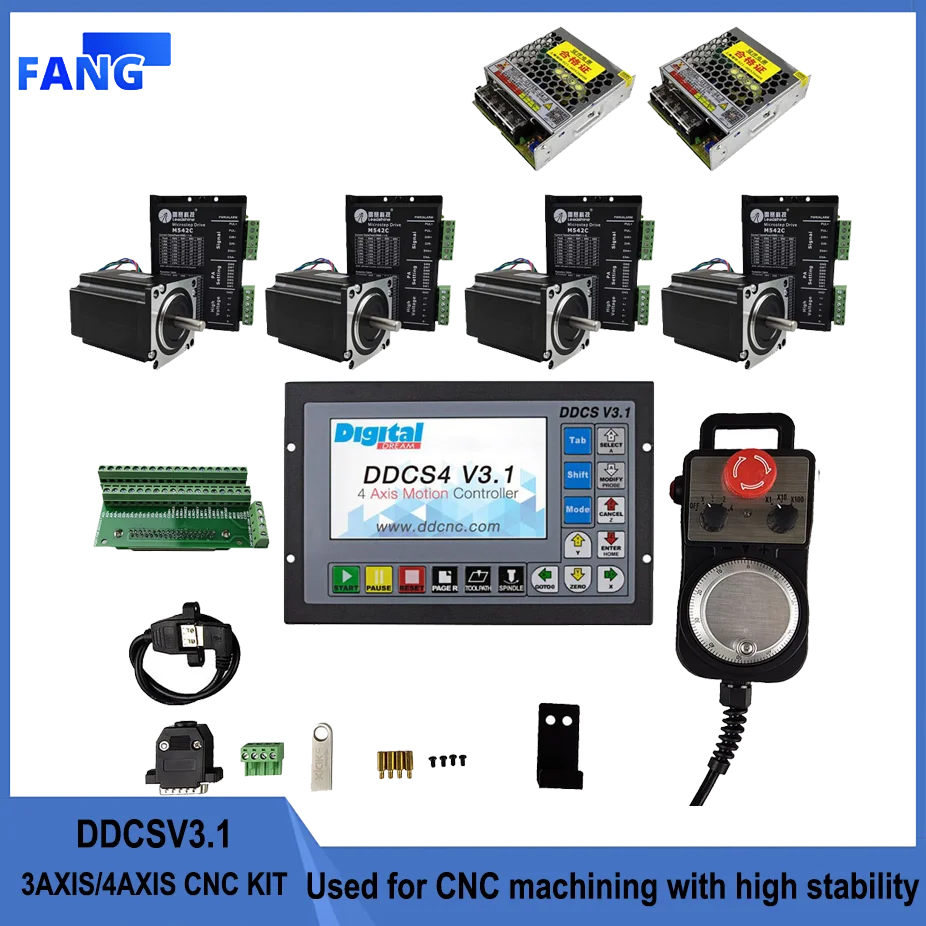

Kit de 3 eixos:

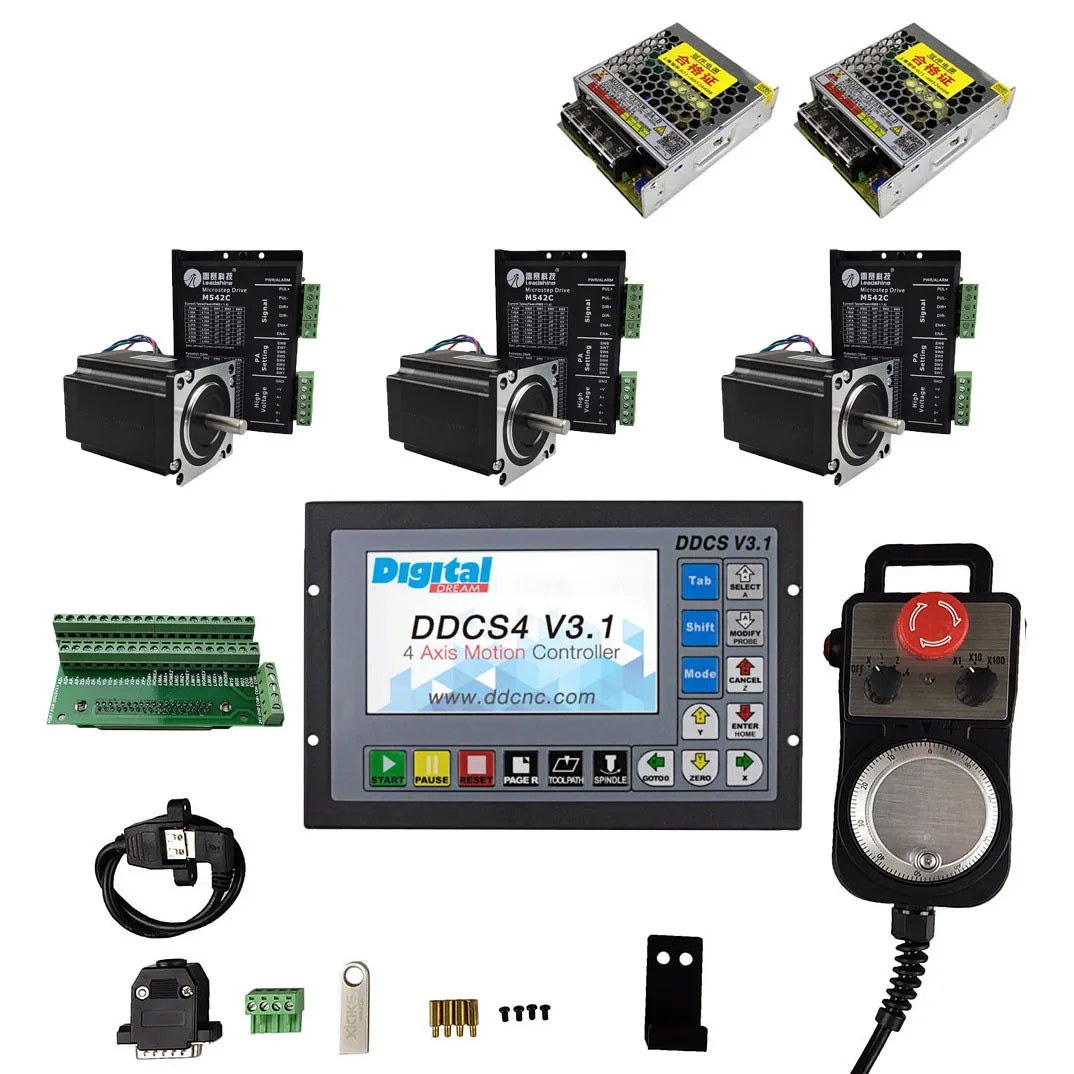

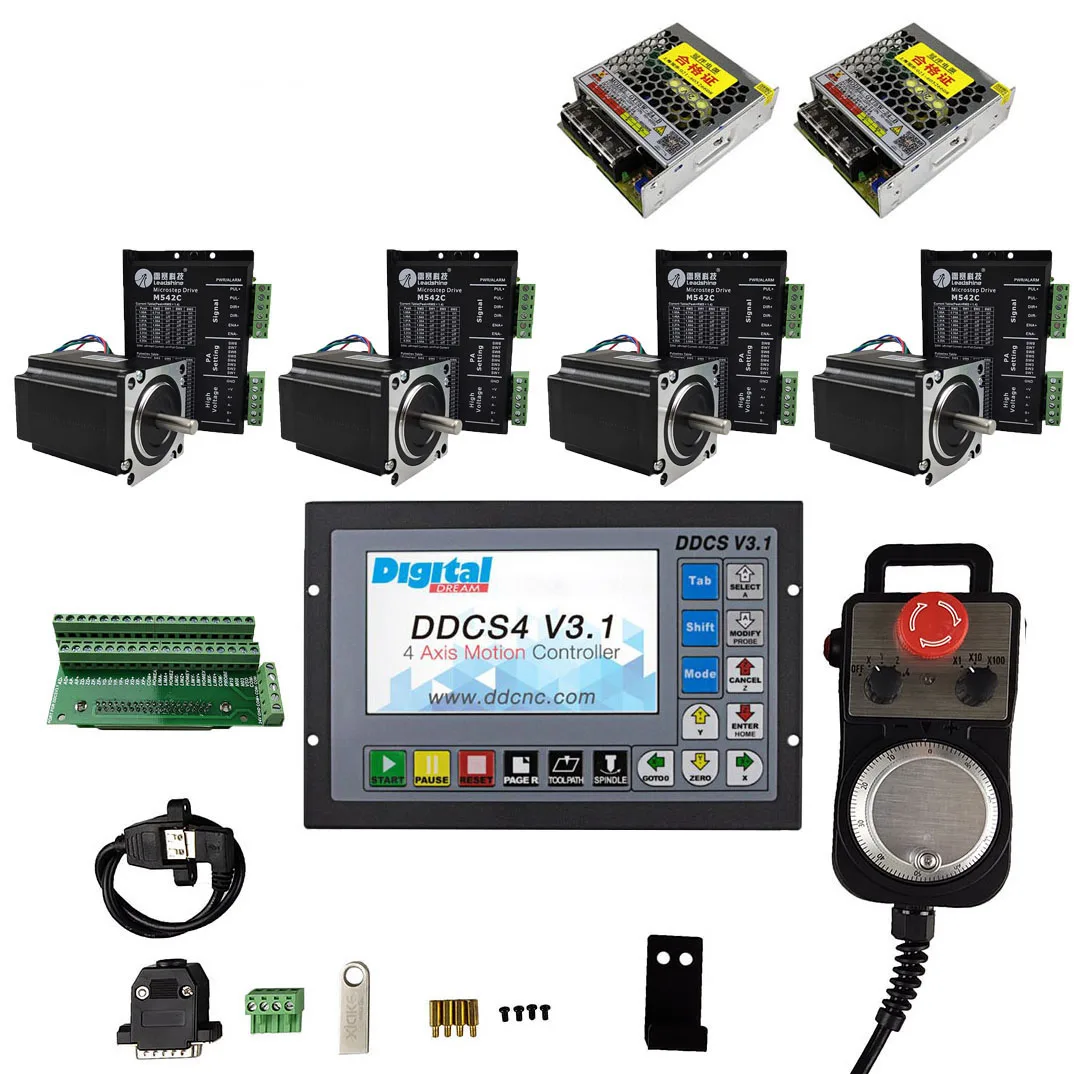

Kit de 4 eixos:

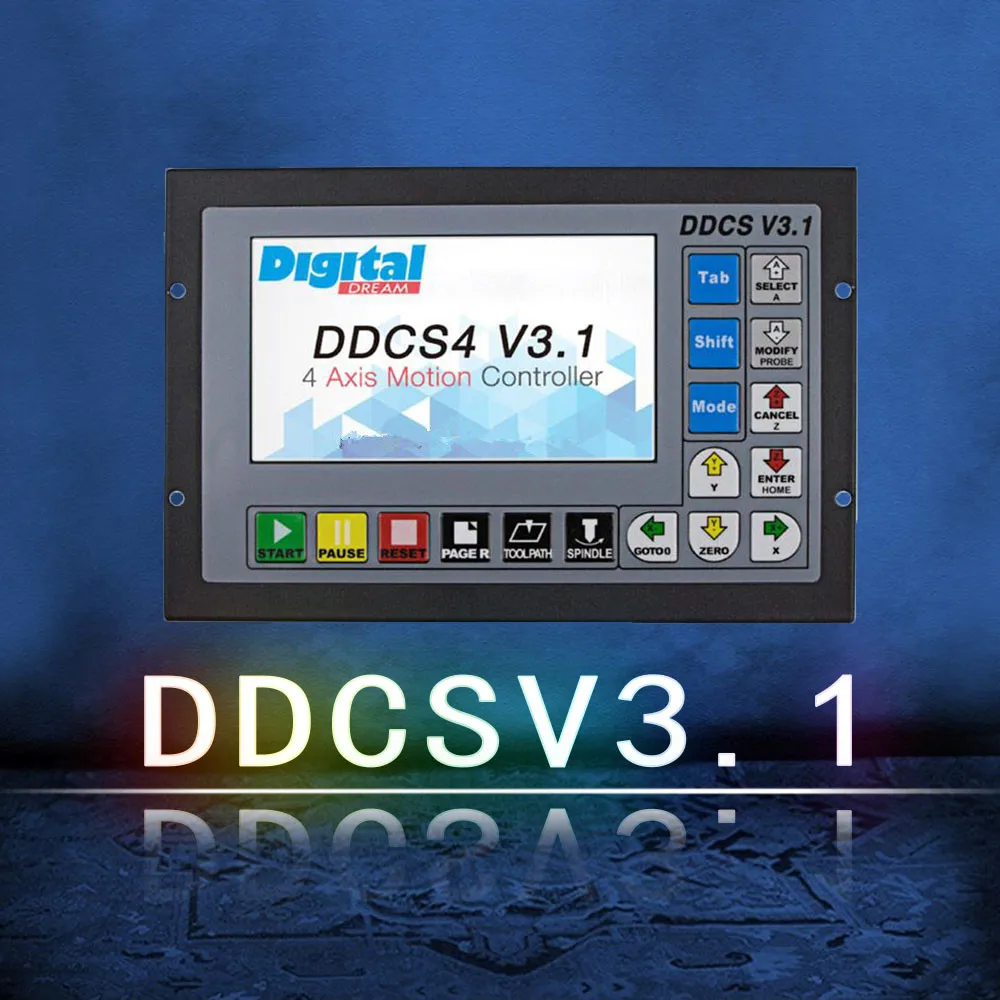

DDCSV3.1 é um controlador de movimento de 3 ou 4 eixos para sistemas de passo e servo.Estamos muito orgulhosos deste produto; combina grande poder com um tamanho reduzido e é fácil de usar.Depois de muito pouco tempo você estará familiarizado com as funções e este manual irá ajudá-lo.O pulso de saída mais alto por eixo é 500 KHz.A largura do pulso é ajustável (consulte o manual do driver).O período de controle de cada posição é de apenas 4 milissegundos.Isso fornece alta precisão de controle para motores de passo e servomotores.
O sistema de controle numérico DDCSV3.1 adota a estrutura de design ARM+FPGA.ARM controla a interface homem-computador e análise de código e o FPGA fornece os algoritmos subjacentes e cria o pulso de controle.Isso garante controle confiável e fácil operação.O sistema operacional interno é baseado em Linux.A estrutura do layout do painel do CR8-500 é muito racional para economizar espaço.Todas as operações são controladas por apenas 17 teclas e um conjunto abrangente de códigos G é suportado.
DDCSV3.1 pode ser usado para muitos estilos e tipos de máquinas CNC.Tornos, roteadores, pick & Place e moinhos são apenas alguns exemplos.O CR8-500 opera como um sistema autônomo sem a necessidade de um computador.Isso garante alta precisão, exatidão e confiabilidade.A interface, mesmo muito abrangente, pode ser aprendida em muito pouco tempo.

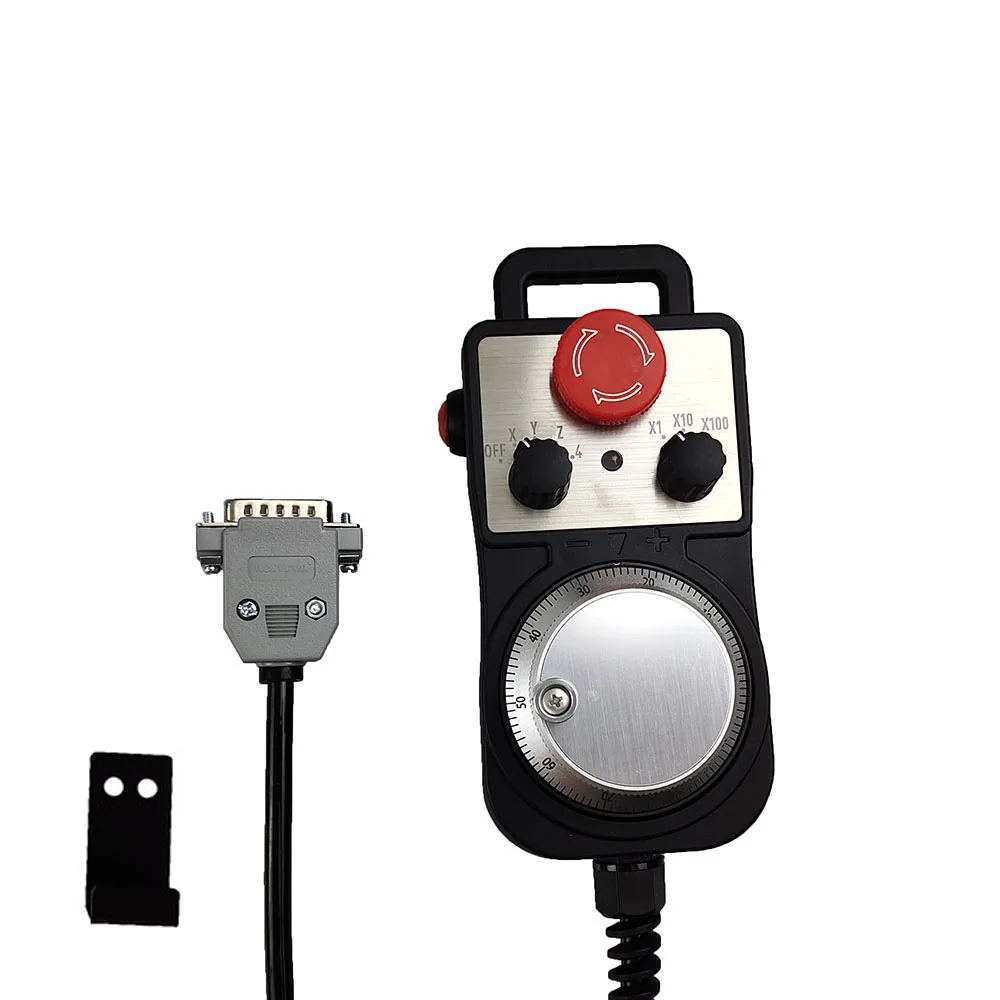

O pingente MPG do controlador portátil CNC de 4/6 eixos com x1, x10, x100 selecionável, o pingente MPG para máquina CNC de 4/6 eixos, é equipado com nossa popular unidade MPG usinada com 4/6 eixos e seletor de escala, indicador LED também envia feedback da máquina CNC ao usuário sobre o status da unidade.
- Toda a fiação é isolada da unidade MPG e fornece um diagrama de fiação fácil de instalar, adequada tanto para máquinas comerciais como uma unidade de controle jog de reposição ou outro controlador baseado em computador.Que adicionam grande flexibilidade de controle ao sistema
Parâmetros de desempenho do controlador
Características:
1) As unidades americanas e imperiais do sistema podem ser convertidas;
2) Página de controle mestre MPG do volante, página de arquivo e página de configuração, teclado estendido também pode operar e editar controlador;
3) Nova função de corte experimental, processamento de linha única,
4) A função de configuração da ferramenta é aumentada para 4 modos;
5) O software é bastante ajustado e otimizado, e a configuração dos parâmetros é bastante aumentada para tornar o desempenho mais poderoso e confiável;
6) O idioma do controlador é chinês/inglês/russo
parâmetros
1) Interface de entrada digital isolada por optoacoplador de 16 canais, 3 optoacopladores isolados com entrada e saída digital;
2) A nova versão potencializa o algoritmo, suporta interpolação circular flexível e corrige as deficiências nos comandos de interpolação circular na versão antiga;
3) interface de saída analógica de controle de velocidade do fuso de 1 canal 0-10V (pode ser modificada para saída PWM);
4) A direção de pulso de 3-4 eixos usa saída diferencial, a frequência máxima de saída de pulso de interpolação é 500Khz;
5) Chip de controle principal ARM9, chip de algoritmo central FPGA;
6) Tela TFT de 5 polegadas, resolução: 480x272, 17 teclas de operação;

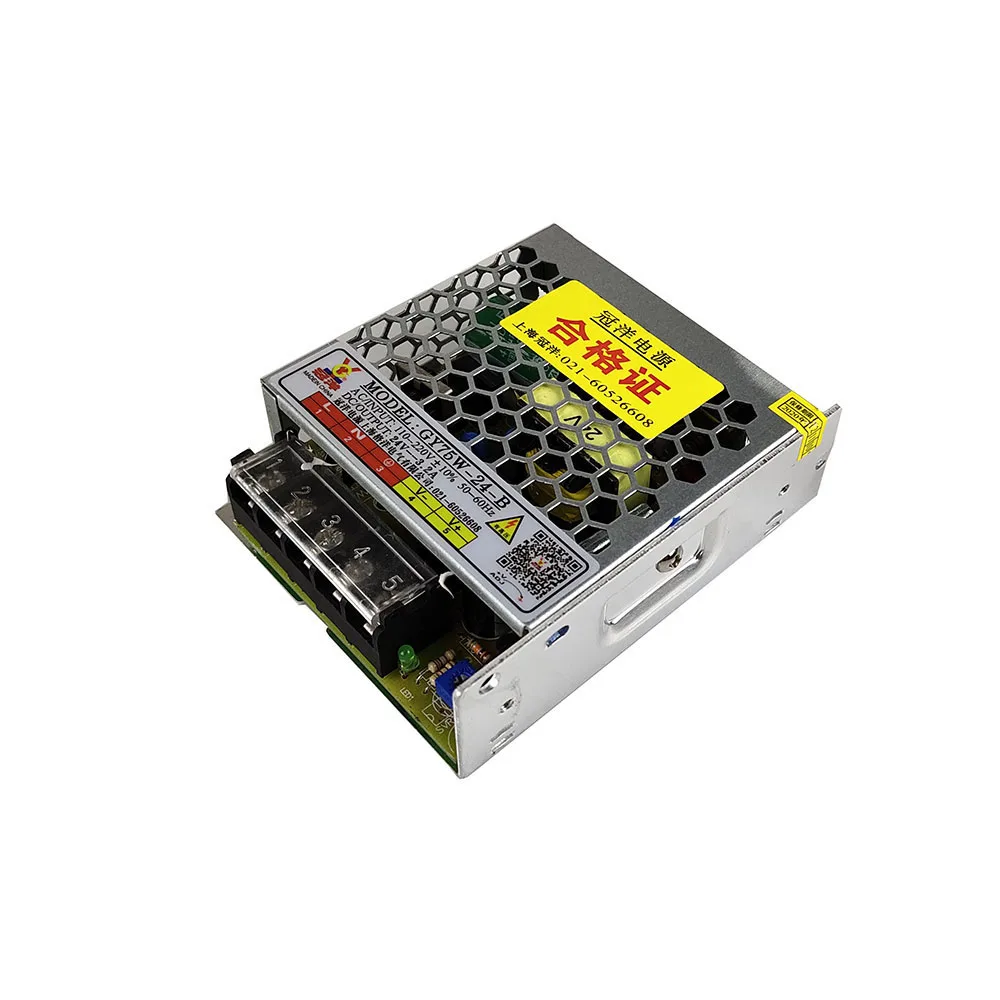

7) O equipamento de controle principal é uma entrada de energia de 24 VCC, o requisito de capacidade atual não é inferior a 0,5A;
8) A entrada de alimentação da porta IO também é 24VDC e o requisito de capacidade atual não é inferior a 0,5A; todas as portas IO não precisam ser configuradas com uma fonte de alimentação externa, como
Conecte relés e similares;
9) Suporte ao disco U para ler o comando G, o tamanho do arquivo do comando G não é necessário;
10) Suporte MPG padrão;
11) Botão do painel de suporte jog manual de eixo único e ligação e operação de distância;
12) Suporta operação rápida de posição de operação especificada;
13) Suporta sistema multi-coordenado (salvar automaticamente o desligamento);
14) Com memória de ponto de interrupção, função de proteção automática de desligamento;
15) Suporte para salvar a função de ponto de interrupção (salvar automaticamente pressionando o botão de pausa durante a operação, salvar automaticamente após desligar);
16) O controlador do controlador suporta apenas interruptores de limite do tipo NPN;
17) A nova versão é feita de chapa metálica, que é atmosférica e tem melhor capacidade anti-interferência.

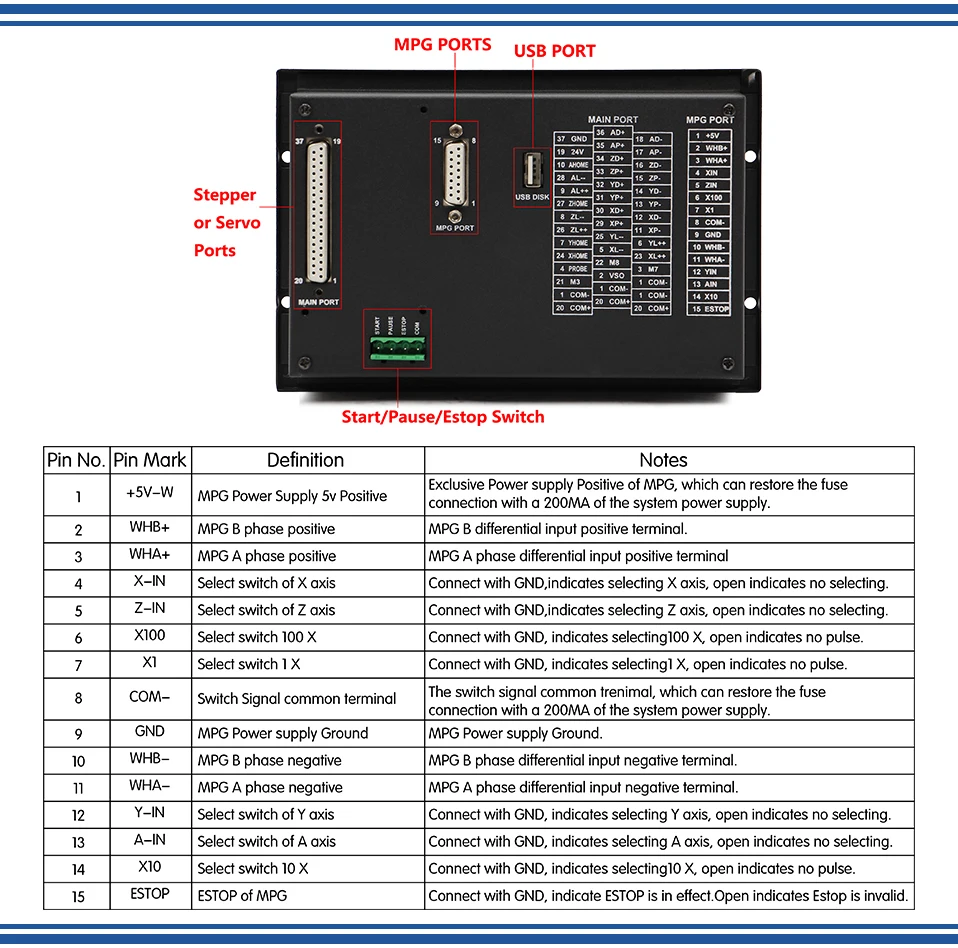

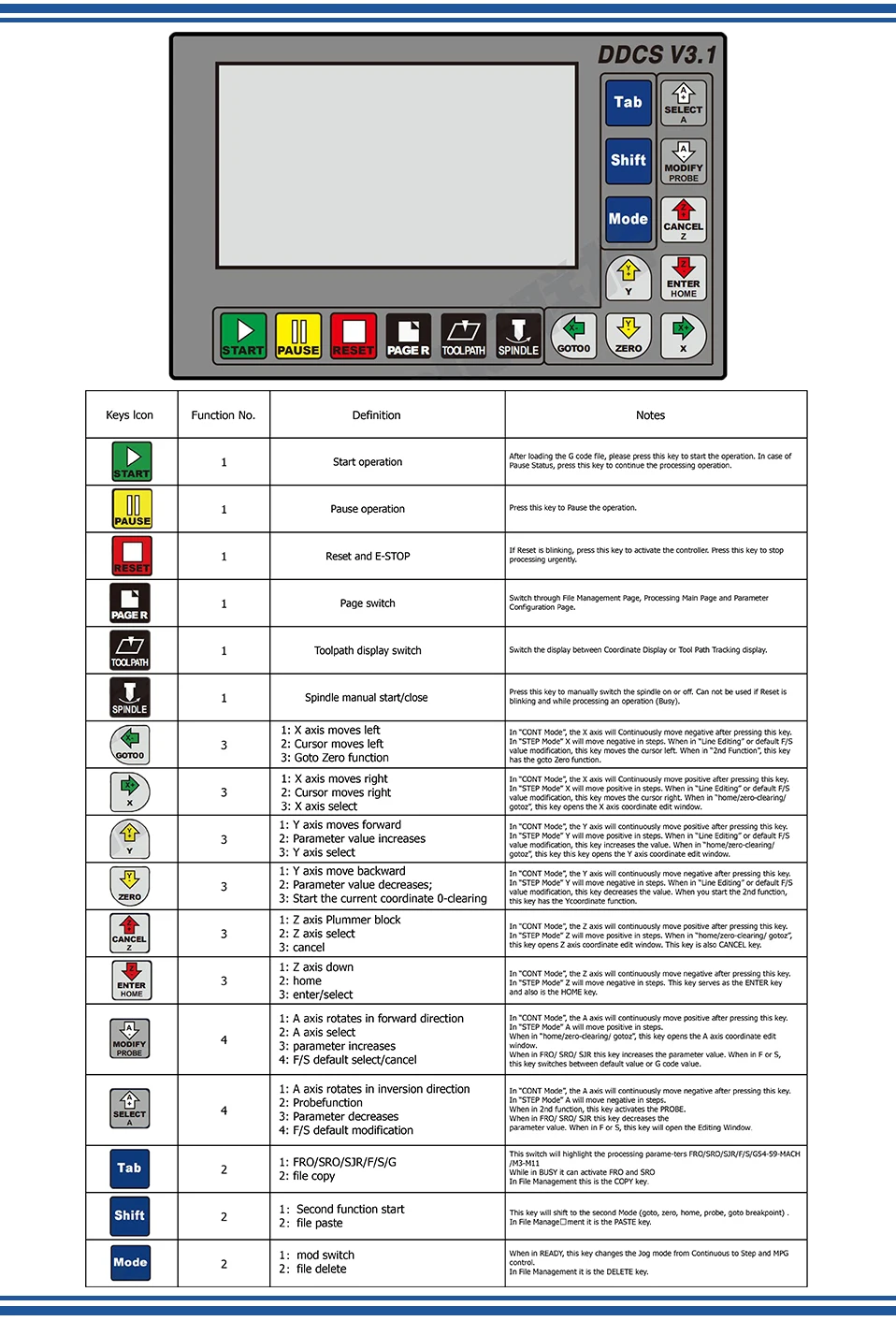

definição e método do controlador

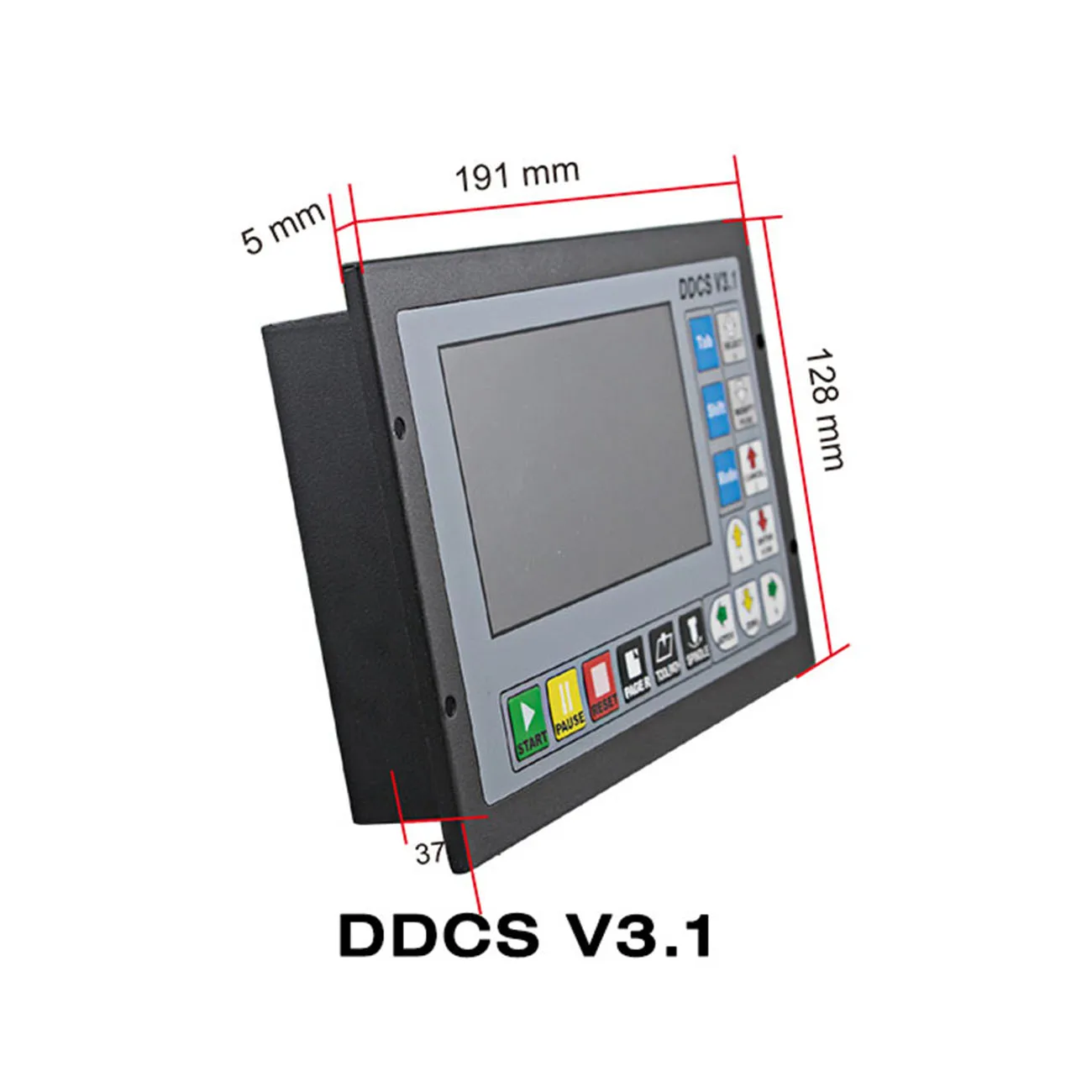

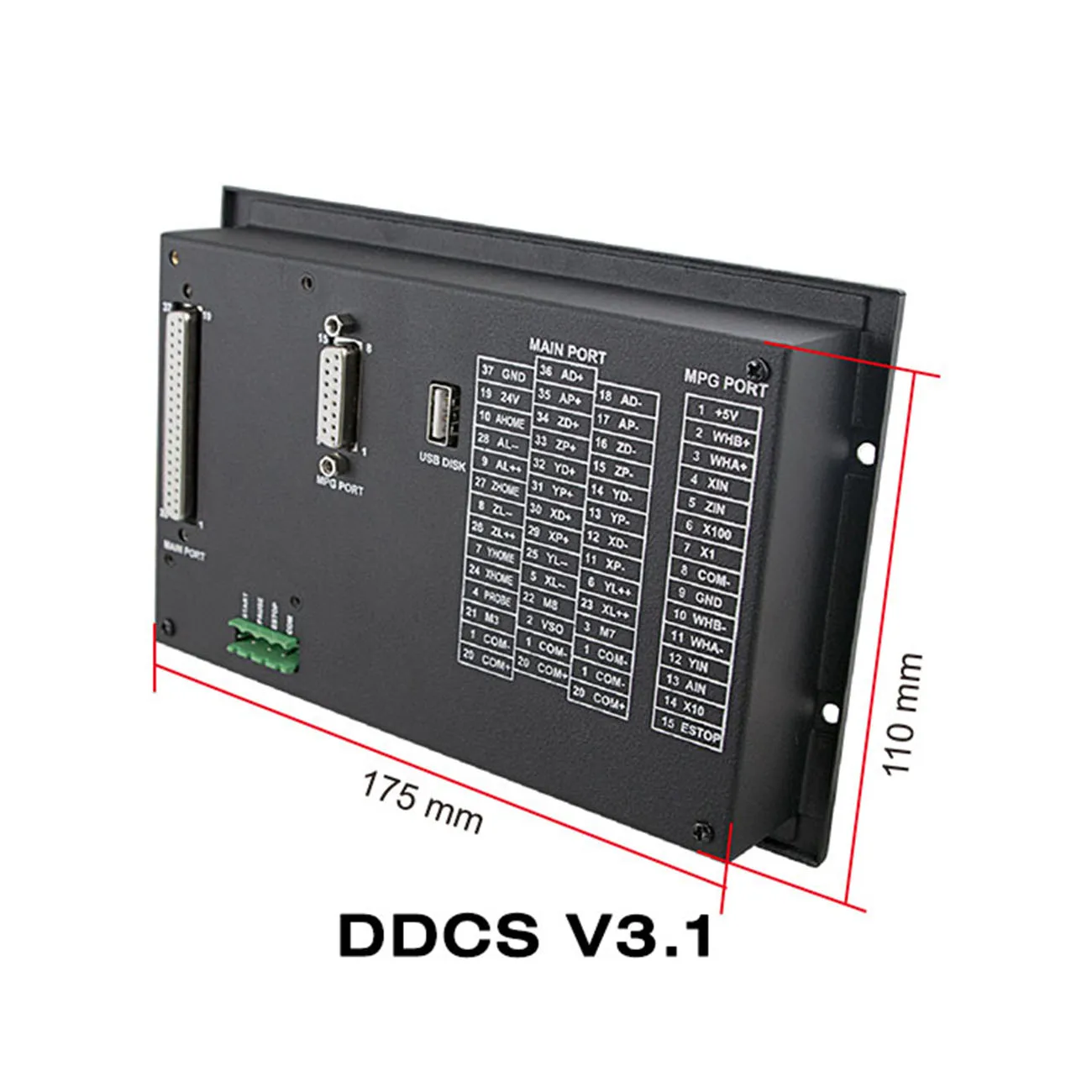

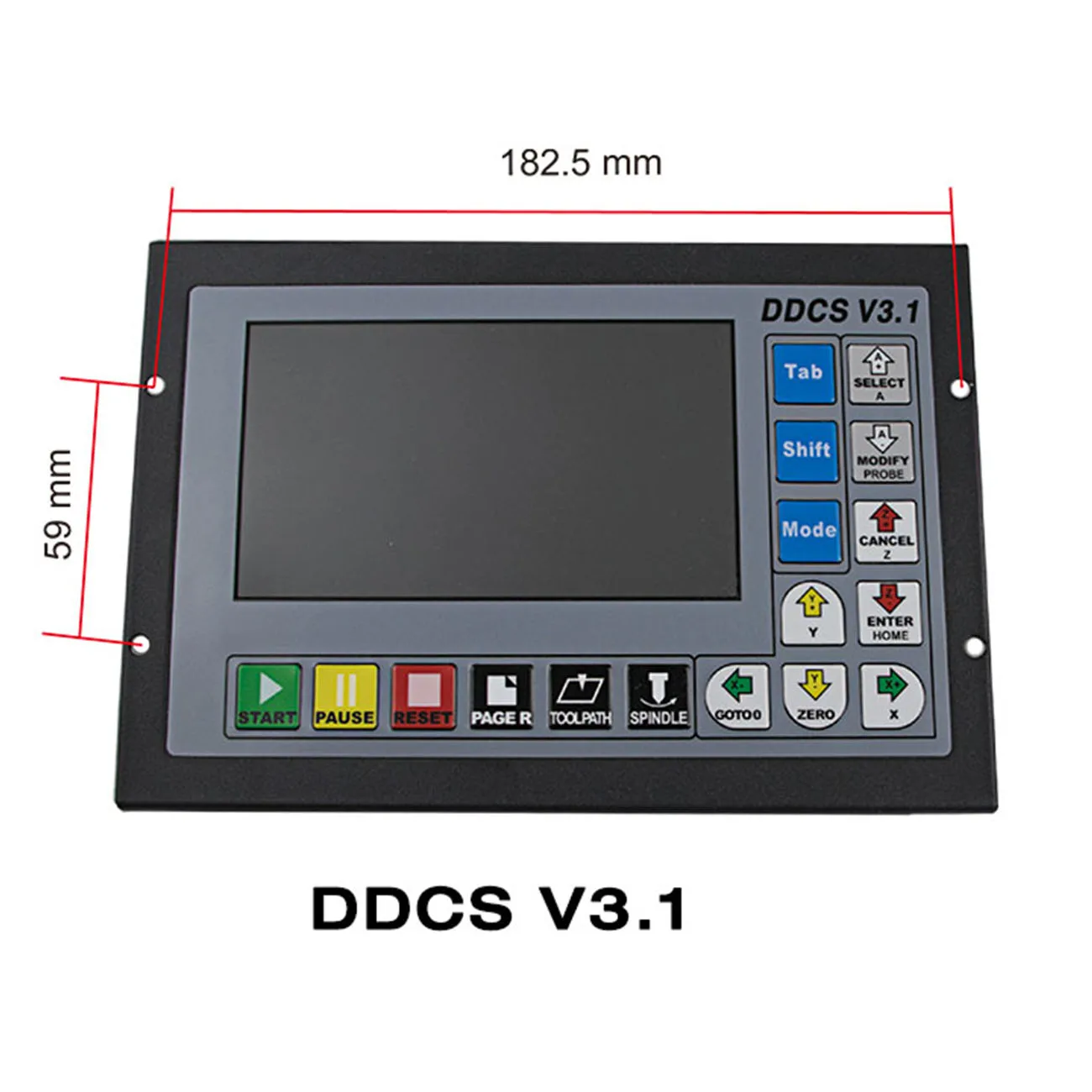

tamanho do controlador:
