Name: JUNTEK-programável DDS arbitrária Waveform Função Gerador de Sinal, Frequency Counter, 2 canais, 60MHz, 80MHz, PSG9080, Novo
SKU: 1005001320403179
Availability: InStock

Bateria incluída: Não
Produto Químico de Alta Preocupação: Nenhum
Número do modelo: PSG9080/PSG9060
Suprimentos faça você mesmo: elétrico
Nome da marca: HLFEC
Origem: CN (Origem)
Certificação: CE
Tamanho da Tela: 3,0 - 4,9 polegadas

O único diferencial de PSG9060 e PSG9080 é a faixa de freqüência da onda senoidal.

A faixa de freqüência de PSG9060: 1nHz ~ 60MHz

A faixa de freqüência de PSG9080: 1nHz ~ 80MHz

Informações do produto download link
PSG9080 Operação Vídeo
PSG9080 Manual do Usuário	http:// 68.168.132.244/PSG9080_PT_manual.pdf
PSG9080 PC software/Comunicação protocolo	http:// 68.168.132.244/PSG9080_PT_Setup.zip

PSG9080 é a função programável/onda arbitrária sinal gerador. Ele pode produzir onda senoidal, onda quadrada, onda triangular, onda de pulso e onda arbitrária, etc. A faixa de frequência do instrumento é de até 80MHz, com modulação, varredura de frequência, frequência do sinal de medição e funções de programação, etc. Pode simultaneamente indicar os sinais da saída, amplitude, fase, Ciclo e frequência do dever. Esta série tem excelentes características de frequência de amplitude, multifuncional, alto desempenho, custo efetivo, portátil e outras características fornecem novas opções para educação, pesquisa e desenvolvimento, produção, testes e outras indústrias.

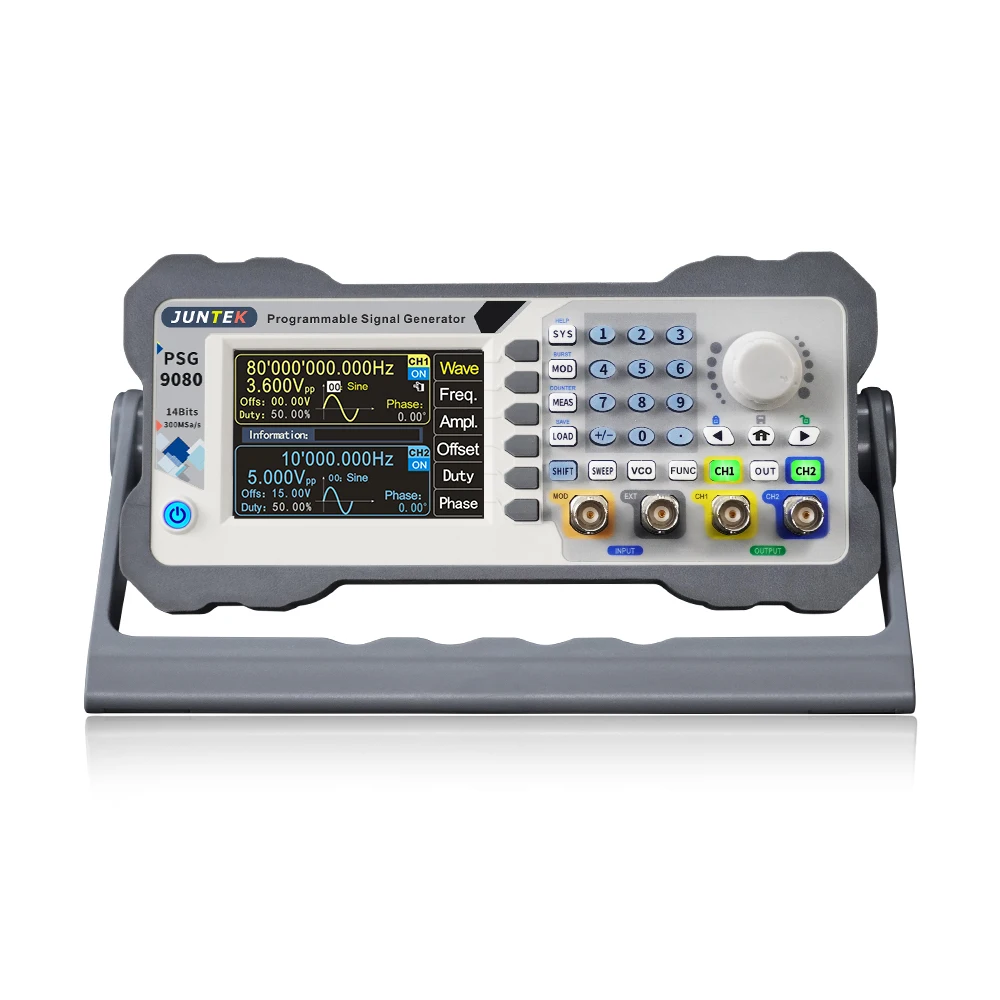

O instrumento é requintado na aparência e equipado com uma tela LCD colorida de 3,5 polegadas de alta resolução para trazer uma nova experiência visual.

►Saída programável: O tipo de saída da forma de onda (como onda senoidal, onda quadrada, onda triangular, onda arbitrária, etc.), tempo de saída, e a seqüência da saída pode livremente ser formulada para realizar o trabalho automático.

►Atualização do firmware em tempo real: A atualização do firmware pode ser atualizada a qualquer momento para corrigir bugs ou usada para suas necessidades especiais de personalização. Pressione a tecla correspondente para confirmar a entrada no modo de atualização e execute uma atualização de firmware de uma tecla conectando-se ao software do PC.

Ajuste Tensão-controlado do ►: A frequência, a amplitude e o ciclo do dever da saída podem ser controlados por um sinal análogo externo da tensão para conseguir a frequência arrebatadora tensão-controlada, a amplitude arrebatadora e o ciclo arrebatador do dever, que são amplamente utilizados na depuração industrial.

►Modulation função: As formas de onda moduladas podem ser produzidas em canal único ou canal duplo. Modulação: O processo de adicionar informações de uma fonte de sinal à portadora para torná-la adequada para a transmissão do canal. É a tecnologia que faz a onda portadora mudar com o sinal.

►High taxa de amostragem: A taxa de amostragem de até 300MSa/s pode obter mais dados de onda por unidade de tempo, tornando a forma de onda exibida mais precisa.

Cor ►Personal: A fim encontrar as necessidades personalizadas de clientes, quatro esquemas da cor para o sistema são fornecidos. Você pode usar as teclas numéricas e botão para selecionar a cor do sistema desejado, pressione a tecla soft save para salvar a cor selecionada

Saída do canal duplo do desempenho ►Equivalent: Os mesmos ou os sinais diferentes da função ou os sinais arbitrários da onda podem ser output simultaneamente; todos os parâmetros podem ser ajustados independentemente, a diferença de fase entre os dois canais é continuamente ajustável de 0 a 359,9 graus; a frequência do sinal pode ser de até 80MHz, E o sinal de saída pode estar dentro de 1MHz até 25Vpp.

►Burst função: onda senoidal, onda quadrada, onda de dente de serra, ou onda arbitrária pode ser usado para gerar sinais de explosão, o número de períodos é continuamente ajustável entre 1-1,000,000,000

A largura do pulso do ►The pode ser ajustada exatamente: A largura do pulso e a época do período do pulso da onda do pulso são digitalmente e exatamente ajustáveis, permitindo que uma vasta gama de formas de onda do pulso seja ajustada exatamente sem saída do jitter.

►Can desenhar forma de onda arbitrária: software PC e protocolo de comunicação são fornecidos gratuitamente, formas de onda arbitrárias podem ser desenhadas usando o software PC; usando o protocolo de comunicação pode ser programação do desenvolvimento secundário; todas as funções do instrumento podem ser controladas pelo software do PC (o instrumento pode igualmente ser terminado todas as operações sem conectar ao computador.)

Modelo	PSG9080
Canais	2
Faixa frequência onda senoidal	1nHz-80MHz(PSG9080) 1nHz-60MHz(PSG9060)
Amostragem Taxa	/S 300MSa
Características Waveform
Comprimento onda	8192 pontos/canal
Resolução vertical Waveform	14 bocados
Tipo Waveform	Onda senoidal, onda quadrada, onda do pulso (o ciclo do dever, a largura do pulso e o tempo do ciclo podem exatamente ser ajustadas), onda do triângulo, onda crescente do serra-dente, onda caindo do serra-dente, onda cmos, nível dc, meia onda, onda completa, onda passo positivo, onda passo inverso, aumento exponencial, queda exponencial, Onda de pulso Lorentz, onda sonora, onda sonora aleatória, onda de pulso trapezoidal, onda de pulso Sink, onda de modulação de amplitude, onda de modulação de frequência e 99 grupos de formas de onda definidas pelo usuário.
Características frequência
Faixa frequência onda senoidal	1nHz-60/80MHz
Quadrado onda frequência gama	1nHz-30MHz
Triângulo onda frequência gama	1nHz-50MHz
Frequência da onda do pulso	1nHz-30MHz
TTL digital onda frequência gama	1nHz-20MHz
Frequência onda arbitrária gama	1nHz-50MHz
Escala do ajuste da largura do pulso	5nS ~ 4S
Escala do ajuste do período do pulso	40S ~ 10nS
Frequência resolução mínima	1nHz
Precisão frequência	± 5ppm 0 do ℃ 50
Estabilidade frequência	± 3ppm por 1 ano
Pureza espectral onda senoidal
Distorção harmônica total	≤ 0,5% (@ 1kHz,5Vpp)
Características do sinal
Onda quadrada
Tempo borda ascendente/decrescente	≤ 10nS
Overshoot	≤10%
Assimetria	≤0.1%
Rampa e onda triangular
Não linearidade	≤ 1% (menos de 1MHz)
Assimetria	≤ 1% (menos de 1MHz)

Onda do pulso
Largura do pulso	5nS ~ 4S
Período do pulso	40S ~ 10nS
Ciclo do dever	0.01%-99.99%
Borda ascendente/decrescente	≤ 10nS
Overshoot	≤10%
Onda arbitrária
Comprimento onda	8192 pontos (8K pontos)
Resolução vertical	14 bocados
Tempo mínimo do aumento/queda	≤ 10nS
Overshoot	≤10%
Número de armazenamento não volátil de forma de onda arbitrária	99

Características do output
Amplitude
Amplitude gama	Frequência≤ 1MHz	1MHz ≤Frequência <11MHz	11MHz ≤Frequência <60MHz	60MHz ≤Frequência <80MHz
	2mVpp ~ 25Vpp	2mVpp ~ 10Vpp	2mVpp ~ 5Vpp	2mVpp ~ 3.6Vpp
Amplitude resolução	1mVpp
Amplitude estabilidade	± 1% ± 1 mVpp (@ 1 kHz,>10 mVpp)
Planicidade amplitude	± 1%(0.1dB)<10MHz ± 2%(0.2dB)<10MHz ~ 50MHz ± 10%(0.9dB)<50MHz ~ 70MHz ± 20%(1.9dB)<70MHz ~ 80MHz

DC viés
Faixa do ajuste do offset	-9,99 V-15,00 V
Resolução offset	0,01 V

Características fase
Fase ajuste gama	0-359.99
Resolução fase	0.01

Saída Waveform
Saída impedância	50Ω (típico)
Proteção	Proteção contra curto-circuito
Modulação características
Modulação tipo	Estouro do 、 PWM do 、 PSK do 、 PWM do 、 FSK do 、 FSK do 、 FM

AM
Onda portadora	Onda senoidal, onda quadrada, onda de dente de serra, onda arbitrária (exceto DC)
Modulação fonte	Dentro/Fora
Onda modulada	Onda senoidal, onda quadrada, onda do serra-dente, ruído, onda arbitrária
Profundidade modulação	0% a 200%
Modulação frequência	1mHz a 1MHz
FM
Onda portadora	Onda senoidal, onda quadrada, onda de dente de serra, onda arbitrária (exceto DC)
Modulação fonte	Interno/externo
Onda modulada	Onda senoidal, onda quadrada, onda do serra-dente, ruído, onda arbitrária
Modulação frequência	1mHz a 1MHz
Desvio frequência	0,1Hz a 10kHz
PM
Onda portadora	Onda senoidal, onda quadrada, onda de dente de serra, onda arbitrária (exceto DC)
Modulação fonte	Interno/externo
Onda modulada	Onda senoidal, onda quadrada, onda do serra-dente, ruído, onda arbitrária
Desvio fase	0 ° do 360 °
Modulação frequência	1mHz a 1MHz
PEDIDO
Onda portadora	Onda senoidal, onda quadrada, onda de dente de serra, onda arbitrária (exceto DC)
Modulação fonte	Interno/externo
Polaridade	Positivo e negativo
Taxa	1mHz a 1MHz

ASK amplitude	0% a 200%
RMK
Onda portadora	A onda senoidal, onda quadrada, viu a onda do dente, onda arbitrária (exceto DC)
Modulação fonte	Interno/externo
Onda modulada	Onda do pulso do ciclo do dever 50%
Polaridade	Positivo e negativo
Taxa	1mHz a 1MHz
Freqüência pulando	0,1Hz a 80MHz

PSK
Onda portadora	A onda senoidal, onda quadrada, viu a onda do dente, onda arbitrária (exceto DC)
Modulação fonte	Interno/externo
Polaridade	Positivo e negativo
Taxa	1mHz a 1MHz
Fase PSK	0 ° do 360 °
PWM
Onda portadora	Onda do pulso
Inversão onda	Regular e reverso
Período do pulso	0.01uS do 40S
Largura do pulso	0,001uS a 4S

Explosão
Inativo	Posição zero, máximo positivo, máximo negativo
Método	Único, automático
Fonte do gatilho	Explosão manual, explosão CH2, explosão externa (AC), explosão externa (DC)
Número do pulso	1-1000000000
Função medição e contagem
Modo medição
Função medição	Frequência, largura positiva e negativa do pulso, período, ciclo do dever
Método do acoplamento	CC, CA
Portão tempo	0,001 S-10.000S
Modo medição	Baixa frequência, alta frequência
Frequência medição gama	1Hz ~ 100MHz
Entrada amplitude do sinal gama	2Vpp ~ 20Vpp
Medição do período	10nS ~ 4S
Largura do pulso	4S
Gama de medição do ciclo	0.01%~99.99%
Contando o modo
Contando a escala	0-4294967295
Método do acoplamento	Acoplamento DC e AC
Modo contagem	Manual

Modulação externa entrada características
Entrada amplitude do sinal gama	0 ~ 3VPP
Entrada sinal frequência gama	DC ~ 20kHz
Características do escaneamento
Varrer canal	CH1 ou CH2
Onda portadora	Onda senoidal, onda quadrada, onda de dente de serra, onda arbitrária (exceto DC)
Função varredura	Varrer a frequência, varrer a amplitude, varrer o dever
Modo varrer	Linear, logarítmica
Varrer direção	Incremento, decremento, ida e volta
Frequência do começo/fim	Consistente com os limites superior e inferior da frequência portadora correspondente
Amplitude do começo/fim	Consistente com os limites superior e inferior da amplitude do portador correspondente
Ciclo do dever do começo/fim	Consistente com os limites superior e inferior do ciclo de trabalho correspondente do transportador
Varrer o tempo	0,01 S-640S

Tensão controle características
Tensão controle canal	CH1 ou CH2
Onda portadora	Onda senoidal, onda quadrada, onda de dente de serra, onda arbitrária (exceto DC)
Tensão controle função	Controle de frequência, controle de amplitude e controle do ciclo
Modo varrer	Linear, logarítmica
Frequência do começo/fim	Consistente com os limites superior e inferior da frequência portadora correspondente
Amplitude do começo/fim	Consistente com os limites superior e inferior da amplitude do portador correspondente
Ciclo do dever do começo/fim	Consistente com os limites superior e inferior do ciclo de trabalho correspondente do transportador
Tensão controle tensão gama	0V-5V, ponto inicial e ponto final podem ser definidos arbitrariamente

Programação características
Modo programação	Comissionamento, geral
Armazenamento	P00-P19
Número programação	00-99
Tempo programação	Número serial único programação tempo 0-99S
Especificações gerais contagem
Exibição
Ecrã	3,5 polegadas TFT LCD a cores
Resolução	320*480
Cor	64K cor verdadeira
Armazenar e carregar
Quantidade	100 grupos
Localização	00 a 99 (Os dados do local de armazenamento 00 são carregados por padrão)

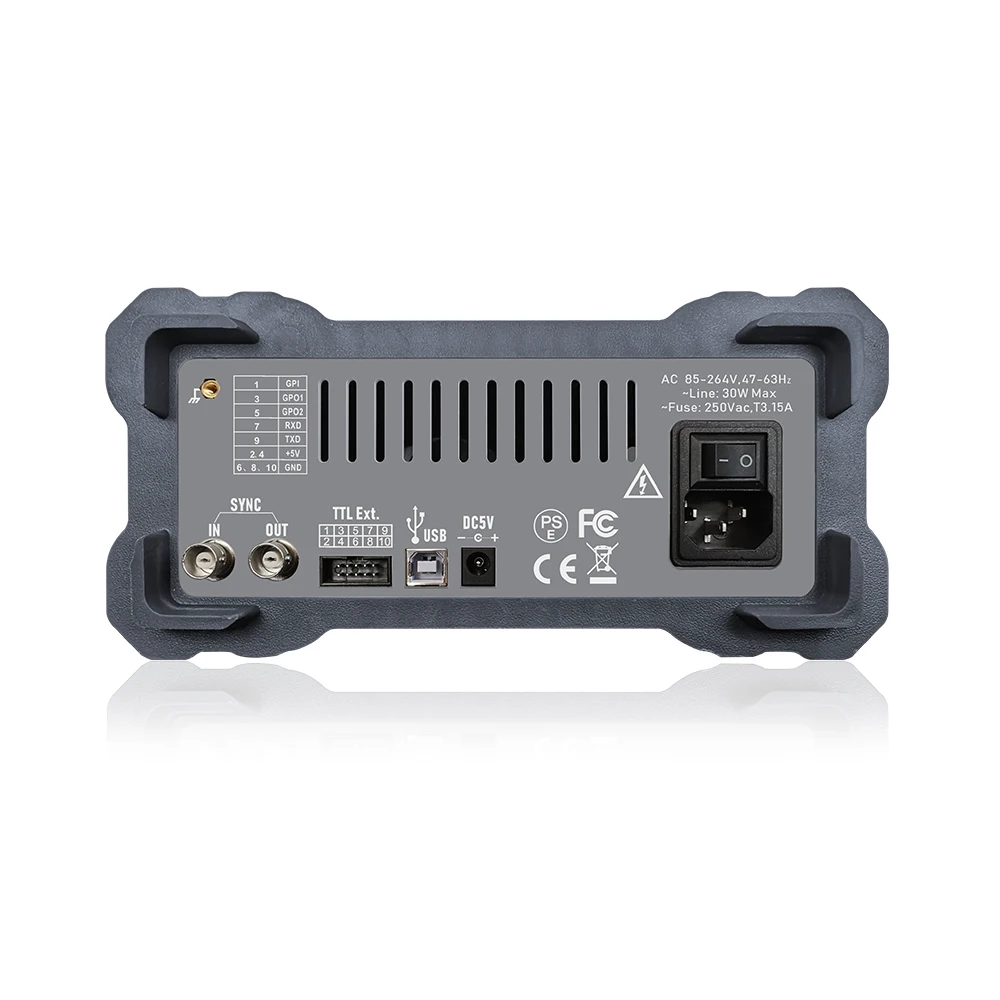

Interface
Método interface	Interface USB para serial
Portas extensão	Porta serial com modo nível TTL, conveniente para desenvolvimento secundário
Taxa comunicação	Padrão 115200BPS
Protocolo	Usando a linha de comando, o protocolo está aberto

Fonte de energia
Alimentação CA	Alimentação tensão	85V-264V,47-63Hz
	Consumo energético	Menos do que 30W
	Fusível	250VCA, T3.15A
Potência DC	Tensão/corrente	DC5V ± 0,5 V 3A

Ambiente
Temperatura	0~40℃
Umidade	Umidade: <80%

1. Cabo do gerador 2.power do sinal

3.BNC macho plug teste cabo de dados 4.USB

5.BNC ao chumbo do teste dos grampos do jacaré 6. Começo rápido
