Durante o feriado do Festival da Primavera, nenhuma remessa será feita de 22 de janeiro a 4 de fevereiro, e os pedidos serão aceitos apenas de 28 de janeiro a 4 de fevereiro.Os clientes necessitados são aconselhados a comprar com antecedência para evitar atrasos na produção!
Nossa loja tem uma margem de lucro escassa e não pode suportar o incômodo de devoluções e reembolsos injustificados (a menos que as mercadorias estejam incorretas ou tenham problemas de qualidade), pois as perdas serão definitivamente muito grandes (os custos de envio internacional são caros e as mercadorias serão destruídas).Por favor, não devolva e reembolse à vontade.Obrigado pela sua compreensão e cooperação!Desejando a você uma vida feliz!
Introdução à resina de joalheria (com patente nacional de invenção, patente no: zl201810836377.9)
O novo produto 112 é amarelo e amarelo claro, 112-1roxo, com um teor de cera superior a 90%, é resina de cera branca, resina avançada de alta qualidade 。Resina de cera branca série 112, preferimos amarelo claro porque é mais resistente e não quebradiça.
O modelo 923 -1/923 é uma resina de perda de cera de fundição de joias com alto teor de cera (conteúdo de cera entre 80% e 90%) que pode ser limpa com álcool, é fácil de imprimir, fácil de formar, tem um bom efeito de fundição e é adequado para imprimir joias de paredes grossas.O álcool pode ser usado para limpeza
Resina recomendada para fundição de joias:
9609 é recomendado para a maioria das máquinas, e resina de cera 311-6 é recomendada para máquinas permeáveis ao oxigênio
O modelo 311 é uma resina de baixa dureza (dureza Shore 50-60D), que é quase a dureza comumente usada em todo o mercado de cera de fundição.Este tipo de resina adiciona mais cera de combustão, resultando em um efeito de fundição mais suave.311 é produzido com matérias-primas importadas, e este tipo de resina tem a menor dureza e é o mais difícil de imprimir.Geralmente, é feito por uma máquina permeável ao oxigênio, mas o efeito de fundição é o melhor.
A série 311 é difícil de imprimir, não recomendada!
As séries 311 e 112 são resinas de cera branca e a série 112 não requer imersão.Simplesmente limpar pode torná-los brancos, tornando-os relativamente fáceis de imprimir e mais fáceis de imprimir do que 311 cera branca, por isso é recomendado.

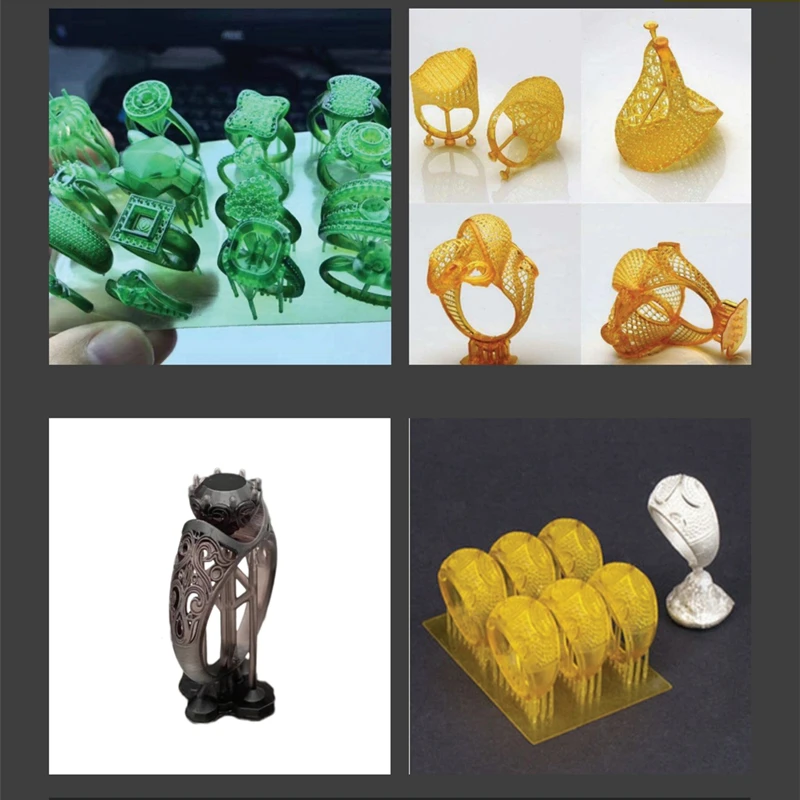

Resina de fundição de joias
9609 amarelo transparente
105 amarelo transparente
9608 verde transparente (para máquina em preto e branco e máquina de tela colorida)
Pic-100 amarelo transparente (para máquinas DLP e LCD preto e branco)
vantagem:
1.Você pode imprimir e fundir peças de joalheria
2.Alta precisão, dureza média e menor combustão de cinzas residuais
3.A peça fundida é lisa
As resinas desses dois modelos são de alta imitação do modelo pic100 da empresa tec do ambiente alemão
4.Temperatura de fundição 750 graus
Defeitos: 1.Longa exposição, elevação lenta e espessura de camada fina
Colagem de joias em resina de cera branca
Modelo 311-1 (verde) 311-2 (amarelo)
Vantagens: 1.Menos cinzas, fundição fácil, superfície de fundição lisa e melhor efeito.
Defeitos: 1.A dureza é geral e a capacidade de formação é muito fraca.É adequado para máquinas DLP com película de liberação de permeabilidade ao oxigênio.
2.Longa exposição, elevação lenta e espessura de camada fina
718-31 cor de cera vermelha, 718-35 cor de cera vermelha e 718-45 cor preta são aplicadas em moldes de prensagem de joias, que podem suportar uma temperatura de 150 graus Celsius por mais de 1 hora sem deformação ou rachaduras.A cor da cera vermelha 718-31 tem um ligeiro grau de resistência.
Resina verde 318A com alto teor de cera.
As vantagens são fácil fundição e alto acabamento superficial de fundição
A falha é de baixa dureza, ligeiramente difícil de imprimir e longo tempo de exposição.
O teor de cera é 95%, igual ao 311, mas mais fácil de imprimir que 311

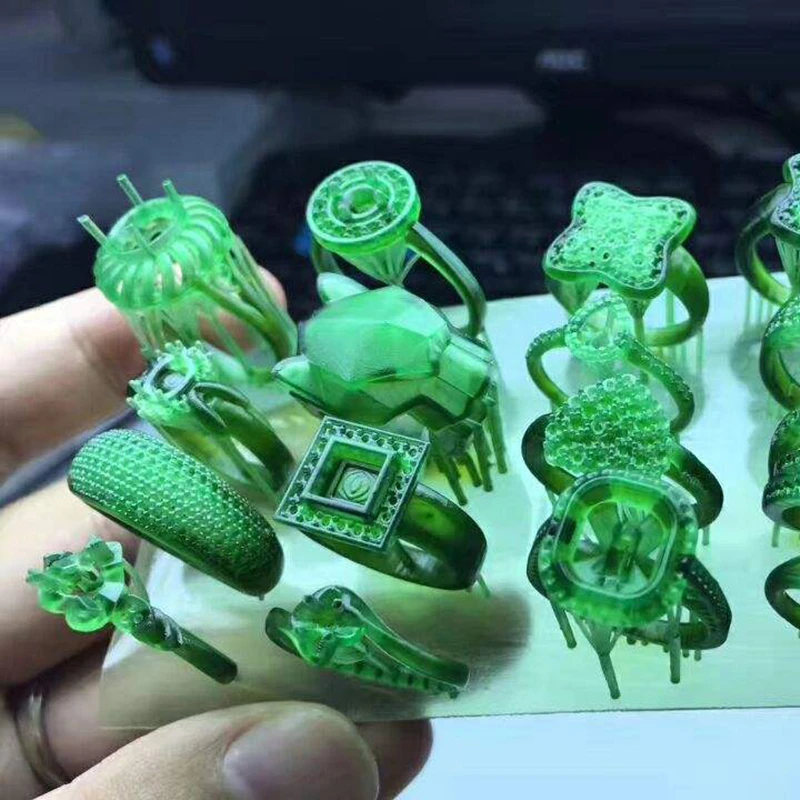

Resina de fundição de joias com teor de cera ultra alto 328 verde
90% de teor de cera
O álcool é fácil de limpar
328 não é tão fácil de imprimir quanto 318a (na verdade, a dificuldade de impressão de ambos também é semelhante).
328 pode ser limpo com álcool, mas 318a é difícil de limpar com álcool.
Lcd-9609 amarelo (dureza Shore: 75D), lcd-9608 verde (dureza Shore: 75D), LCD / dlp-105 amarelo (dureza Shore: 80D), dlp-pic100 amarelo (dureza Shore: 75D)
Rigidez: Geral
Resistência: 1 tenacidade
Precisão: boa (Dlp-pic100 amarelo 22)
Capacidade de formação: Geral
Velocidade de impressão: lenta
Odor: baixo
Capacidade de limpeza: limpeza com álcool
Resistência à temperatura℃: 40-50
Parâmetros padrão para todos os diferentes tipos de máquinas (DLP, LCD preto e branco, LCD colorido)
Espessura da camada (mm): 0,025
Número de camadas inferiores 4-6
Altura de elevação (mm) 8-10
Velocidade de retorno (quanto mais lenta, melhor): 120-180 mm/min
Ou 2,5-4 mm/s
Velocidade de elevação da camada inferior (quanto mais lenta, melhor): 15-30 mm/min
Ou 0,25-0,5 mm/s
Velocidade de elevação (quanto mais lenta, melhor): 15-30 mm/min
Ou 0,25-0,5 mm/s
Máquina de tela em preto e branco
Tempo de exposição de cada camada (segundos) 5
Tempo de exposição inferior (segundos): 80
Máquina de tela colorida
Tempo de exposição de cada camada (segundos) 15
Tempo de exposição inferior (segundos) 120
Pequenos pedaços com menos de 5g podem ser lançados.Resina para display de cristal líquido

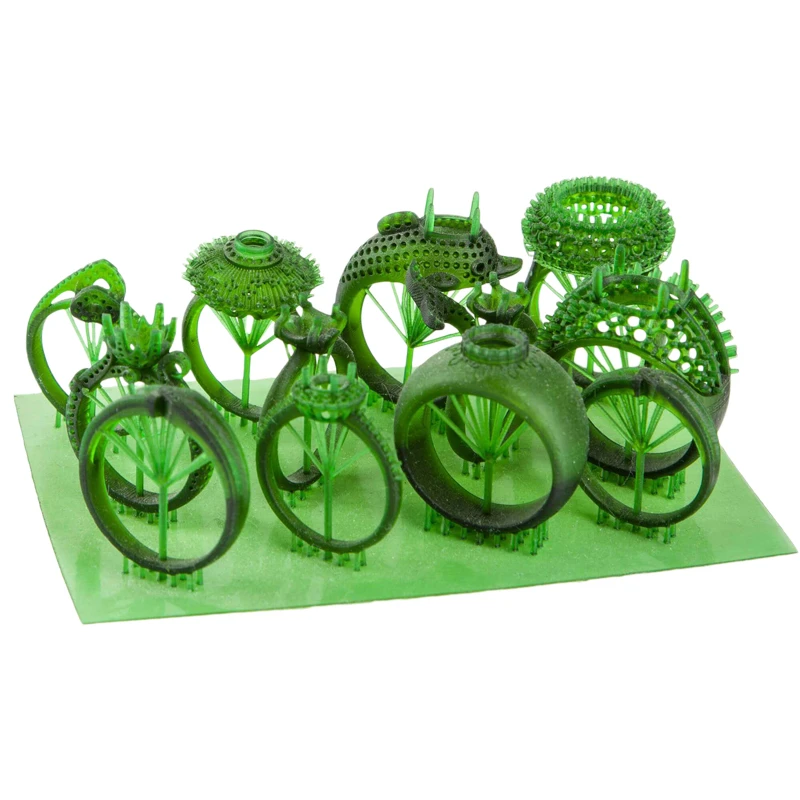

311 cera branca verde
Dureza Shore: 70D
Rigidez: Geral
Resistência: 1 tenacidade
Precisão: boa
Capacidade de formação: Geral
Velocidade de impressão: lenta
Odor: baixo
Capacidade de limpeza: limpeza com álcool
Resistência à temperatura℃: 40-50
Parâmetros padrão para todos os diferentes tipos de máquinas (DLP, LCD preto e branco, LCD colorido)
Espessura da camada (mm): 0,025
Número de camadas inferiores 4-6
Altura de elevação (mm) 8-10
Velocidade de retorno (quanto mais lenta, melhor): 120-180 mm/min
Ou 2,5-4 mm/s
Velocidade de elevação da camada inferior (quanto mais lenta, melhor): "15-30mm/min
Ou 0,25-0,5 mm/s
Velocidade de elevação (quanto mais lenta, melhor): 15-30 mm/min
Ou 0,25-0,5 mm/s
Máquina de tela em preto e branco
Tempo de exposição de cada camada (segundos) 5
Tempo de exposição inferior (segundos): 80
Máquina de tela colorida
Tempo de exposição de cada camada (segundos) 15
Tempo de exposição inferior (segundos) 120
A resina da série 311 usa este conjunto de parâmetros de impressão.Se for uma máquina de tela colorida, defina-a de acordo com as instruções nos parâmetros de impressão na figura.Se você achar que a camada inferior não pode aderir à plataforma, poderá aumentar o tempo de exposição da camada inferior novamente!Se o modelo não puder ser impresso, o tempo de exposição poderá ser aumentado
Modelo 105-25, alta precisão e fácil fundição, os parâmetros de impressão referem-se a 9609

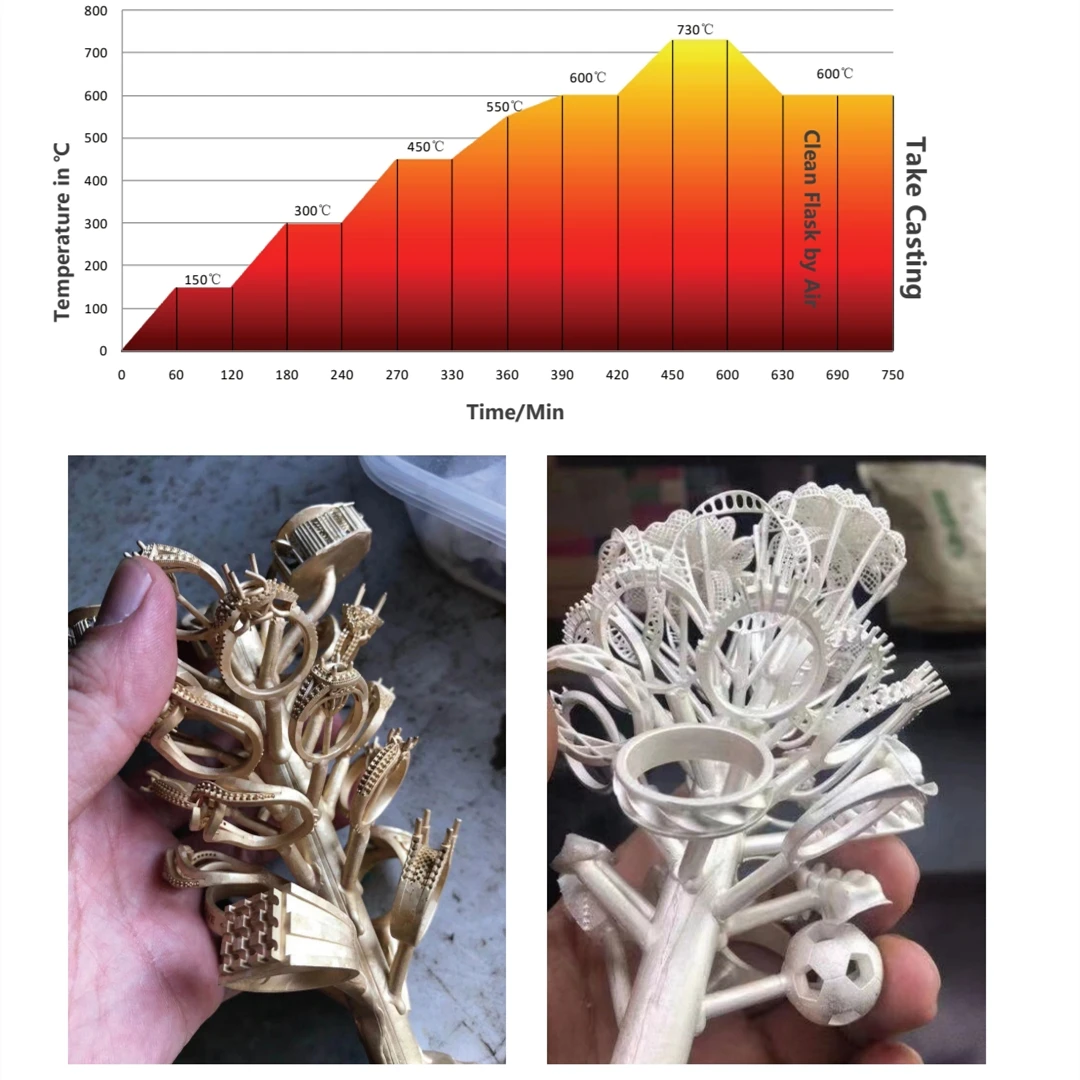

As resinas da série 9609 foram desenvolvidas para aplicações de fundição direta em investimento.Eles oferecem excelentes propriedades de queima e construção com a mais alta qualidade e detalhes nítidos.
As peças feitas com resinas 9609 evaporam em temperaturas moderadas de queima sem reagir com o investimento e oferecem expansões térmicas extremamente baixas.Eles são ideais para a produção de peças fundidas de metais preciosos.As resinas 9609 constroem superfícies extremamente lisas.O processo de queima não contém cinzas, permitindo uma fundição livre de porosidade.
Os detalhes da mais alta qualidade, os procedimentos padrão de burnout e a construção em alta velocidade qualificam resinas 9609 para a produção de peças de alta qualidade no mercado de joalheria para fundição direta de capacidade de produção.
Dica quente: Existem uma grande variedade de máquinas no mercado. Diferentes máquinas e modelos diferentes têm diferentes intensidades de luz. É impossível ter um parâmetro adequado para todas as máquinas. Os parâmetros que fornecemos só podem ser impressos. A finura e a velocidade de impressão do modelo dependem do tempo de exposição e da velocidade de elevação. Quer seja inverno ou verão, é necessário continuar imprimindo em 25 ℃ - 30 ℃ . Temperatura muito alta ou muito baixa terá um grande impacto na impressão.
Avaliações
Ainda não existem avaliações.
